Предисловие

19 сентября компания NVIDIA представила второе поколение графических процессоров на архитектуре Maxwell и две видеокарты на его основе – GeForce GTX 980 и GeForce GTX 970. К первой волне вполне справедливо можно отнести GM107 и GeForce GTX 750 Ti, и вот теперь настал черёд топовых продуктов с намного более высоким уровнем производительности. Поскольку подготовить материал про GeForce GTX 980 к официальному анонсу по не зависящим от нас причинам мы не успели, то знакомство с новыми видеокартами сразу же начнём с оригинальной модели, представленной видеокартой MSI GeForce GTX 970 Gaming.


Что касается флагманской модели NVIDIA GeForce GTX 980, то её, как и все архитектурные особенности с нововведениями, мы изучим уже в следующей статье в эталонном исполнении.
1. Обзор видеокарты MSI GeForce GTX 970 Gaming 4 Гбайт (GTX 970 GAMING 4G)


технические характеристики и рекомендованная стоимость

Технические характеристики видеокарты MSI GeForce GTX 970 Gaming приведены в таблице в сравнении с эталонными вариантами NVIDIA GeForce GTX 980, NVIDIA GeForce GTX 780 Ti, NVIDIA GeForce GTX 780 и AMD Radeon R9 290X.



упаковка и комплектация

Видеокарта MSI GeForce GTX 970 Gaming запечатана в яркую коробку, выполненную из толстого картона. На лицевой стороне рядом с силуэтом дракона размещены логотип серии Gaming, название модели видеокарты и объём видеопамяти, а также название системы охлаждения.


Обратная сторона коробки расскажет потенциальному покупателю о ключевых особенностях новинки, спецификациях, системных требованиях и поддерживаемых технологиях NVIDIA.


Внутри основной оболочки находится дополнительная из тонкого картона. В её центральном отсеке, в мягком вспененном полиэтилене, зафиксирована видеокарта, таким образом надёжно защищённая от всевозможных перипетий пересылки.

В отдельной плоской коробке находятся аксессуары. В их числе компакт-диск с драйверами и утилитами, инструкция по установке и рекламный буклет, переходник DVI-to-D-Sub, кабель-переходник для подключения дополнительного питания и сертификат качества.


Бонусов нет, но у нас, по сути, предрелизный образец видеокарты, так что можно надеяться на комплектацию продуктов MSI какими-то дополнительными аксессуарами, в числе которых раньше нередко были игры или сувениры.

Выпускается видеокарта в Китае. Гарантийный срок равен трём годам. Что касается стоимости, то в розничной продаже на момент подготовки статьи данной модели ещё не было, но нас заверили, что цена MSI GeForce GTX 970 Gaming не будет существенно отличаться от рекомендованной NVIDIA стоимости на GeForce GTX 970 ($329, 14990 руб.).

дизайн и особенности печатной платы

Дизайн новейшей MSI GeForce GTX 970 Gaming в сравнении с предшественницей в лице, например, MSI GeForce GTX 780 Ti Gaming разительно преобразился. Теперь видеокарта внешне выглядит более лёгкой, благодаря пластиковому, а не металлическому кожуху самой совершенной системы охлаждения MSI – Twin Frozr V. Но в стиле, на наш взгляд, продукт от этого только выиграл и стал ещё более привлекательным.




Всю лицевую сторону видеокарты закрывает кулер с двумя вентиляторами с очень интересными лопастями, о которых мы расскажем в разделе с описанием системы охлаждения. Сверху видны выходящие из радиатора тепловые трубки, а обратная сторона печатной платы ничем не закрыта. Размеры MSI GeForce GTX 970 Gaming составляют 269х130х37 мм.

Видеокарта оснащена выходами DVI-I и DVI-D (оба Dual-Link), HDMI версии 1.4a/2.0 и DisplayPort версии 1.2, совмещёнными с решёткой для частичного выброса нагретого видеокартой воздуха за пределы корпуса системного блока.


И всё же основная масса нагретого видеокартой воздуха будет оставаться внутри корпуса системного блока. Впрочем, как мы с вами совсем скоро убедимся, это несущественный минус в случае данной конкретной видеокарты MSI.

На MSI GeForce GTX 970 Gaming установлены два разъёма для объединения до четырёх видеокарт в различные режимы SLI, а также два разъёма для дополнительного питания, один из которых восьмиконтактный.


Максимальный уровень энергопотребления видеокарты заявлен на отметке 148 ватт, что всего на 3 ватта больше, чем указано в спецификациях эталонных NVIDIA GeForce GTX 970. Мощность рекомендованного блока питания для системы с одной такой видеокартой составляет 500 ватт.

Несмотря на массивность, система охлаждения крепится к печатной плате всего четырьмя винтами по периметру графического процессора, поэтому снять её не составило никакого труда. Под ней видны радиатор на силовых цепях и теплораспределительная пластина на микросхемах памяти и отдельных элементах питания.


Теперь отворачиваем с печатной платы и их. На MSI GeForce GTX 970 Gaming используется печатная плата оригинального дизайна. Сразу же бросается в глаза двустороннее расположение микросхем памяти и пустующие контактные площадки под них. Нет смысла сомневаться, что вскоре нас ждут и восьмигигабайтные версии этой модели видеокарты.


Печатная плата и её электронная «начинка» выполнены в полном соответствии американскому военному стандарту Military Class IV. В системе питания видеокарты используются экономичные конденсаторы Hi-c CAP с повышенной до 93% энергетической эффективностью, твердотельные дроссели SFC (Solid State Choke) с увеличенной на 30% стабильностью по максимальным токам, на 20% энергоэффективностью и работающие при до 35градусов Цельсия более низкой температуре, а также твердотельные конденсаторы Solid CAP с алюминиевым сердечником, ультранизким ESR-сопротивлением и гарантированным десятилетним сроком службы.


На питание графического процессора отведено шесть фаз, ещё две – расположенные справа от графического процессора – задействованы для питания видеопамяти и силовых цепей.


Система питания усилена дополнительными твердотельными конденсаторами, распаянными на обратной стороне печатной платы напротив графического процессора.


На MSI GeForce GTX 970 Gaming установлен графический процессор GM204 архитектуры Maxwell, относящийся к ревизии А1. Судя по маркировке, кристалл площадью 398 кв.мм выпущен в Тайване на 30 неделе текущего года (середина июля).


Он включает в себя 1664 унифицированных шейдерных процессора, 104 текстурных блока и 64 блока растровых операций (ROPs). Эталонные версии GeForce GTX 970 в 3D-режиме должны функционировать на частоте 1050 МГц, а в режимах высокой нагрузки способны автоматически разгоняться до 1178 МГц. Однако у MSI GeForce GTX 970 Gaming графический процессор разогнан на 8,6% и функционирует на частотах 1140-1279 МГц. Столь «нескромный» заводской разгон GPU оставляет нам надежду на хороший оверклокерский потенциал видеокарты, ведь производители, как правило, осторожничают при производственном разгоне видеокарт. Добавим, что при переходе в 2D-режим частота GPU снижается до 100 МГц против 324 МГц на серии GeForce GTX 780, а также что качество ASIC графического процессора нашего экземпляра видеокарты равно 62,3%.


На видеокарте установлены четыре гигабайта видеопамяти стандарта GDDR5, размещённые всего в восьми микросхемах на лицевой и обратной стороне печатной платы. Чипы выпущены компанией Samsung Semiconductor и имеют маркировку K4G41325FC-HC28.


Номинальное время доступа таких микросхем составляет 0,28 нс, а их теоретическая эффективная частота равна 7000 МГц. В этом случае в MSI обошлись без заводского разгона памяти и ограничили её частоту 7012 МГц в полном соответствии со спецификациями NVIDIA. Тем не менее, при 256-битной шине обмена с видеопамятью её теоретическая пропускная способность сравнительно высока и составляет 224,4 Гбайт/с. В 2D-режиме частота памяти снижается до 648 МГц.

Последняя доступная на момент подготовки статьи версия утилиты GPU-Z уже практически полностью знакома со спецификациями GeForce GTX 970.


А вот считать BIOS видеокарты ей оказалось не под силу, поэтому сегодня мы его в статье не опубликуем.

системы охлаждения – эффективность и уровень шума

Практически одновременно с анонсом новых графических процессоров NVIDIA компания MSI представила следующее поколение оригинальных систем охлаждения для своих видеокарт – Twin Frozr V. Как это было с Twin Frozr IV, наверняка нас ждут сразу несколько версий кулеров под одним названием, предназначенных для видеокарт разных классов. Но на MSI GeForce GTX 970 Gaming, скорее всего, установлена топовая версия данного охладителя. По заверениям разработчиков, на проектирование и реализацию новой модели Twin Frozr ушло 18 месяцев, а её преимущество над версией Twin Frozr IV Advanced может достигать 10 градусов Цельсия в пике нагрузки.

В его основе лежит никелированный радиатор с медным основанием, медными тепловыми трубками и алюминиевыми рёбрами.


Всего тепловых трубок четыре – две диаметром 6 мм и ещё две диаметром 8 мм. Трубки, чередуясь друг с другом, выходят из основания в разные стороны, практически равномерно пронизывая радиатор.


Сопряжение пластин радиатора с тепловыми трубками выполнено пайкой, как и подобает системам охлаждения высшего класса.

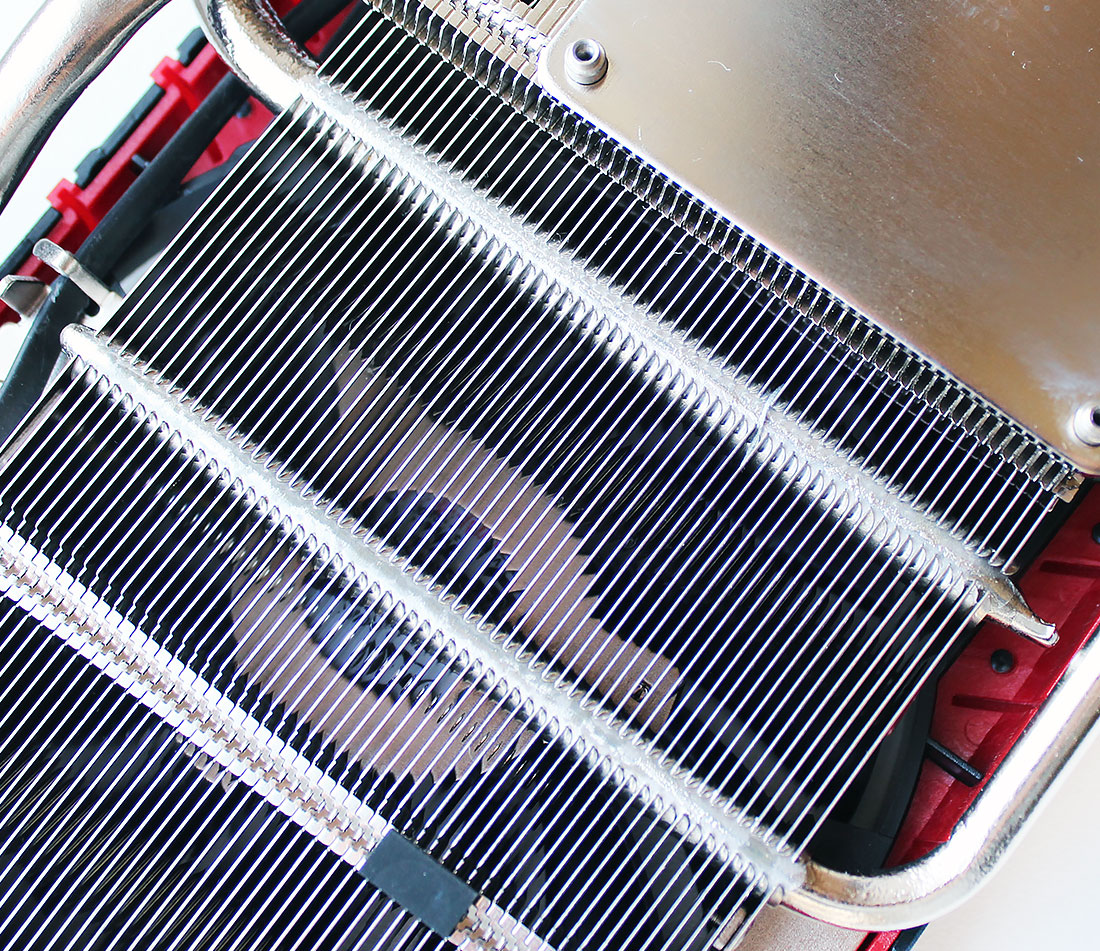

Тонкие алюминиевые пластины расставлены на тепловых трубках с расстоянием чуть более 1 мм. Говоря объективно, серьёзных нововведений в радиаторе мы не увидели, поэтому посмотрим, что за интересные радиаторы установлены на Twin Frozr V.

Система охлаждения оснащается двумя 100 мм вентиляторами Torx Fans, оригинальным производителем которых является компания Power Logic (маркировка PLD10010S12HH). Реальный размер крыльчаток равен 94 мм. Отличительной особенностью данного типа вентиляторов являются лопасти разного типа, которые не только чередуются друг с другом, но и имеют разный угол атаки.


Благодаря такой форме лопастей и их увеличенному количеству, разработчикам удалось добиться повышения воздушного потока при 5-процентном снижении уровня шума. Кроме конструктивных изменений в вентиляторах, оптимизирован и их алгоритм работы. Вентиляторами поддерживается технология Zero Frozr, заключающаяся в их полной остановке в режимах невысокой нагрузки или 2D-режиме. Судя по мониторингу, вентиляторы начинают вращаться по достижении графическим процессором температуры 60 градусов Цельсия. Причём, стартуют вентиляторы очень мягко, без резкого всплеска оборотов, как это бывает. Добавим, что в основе вентиляторов лежат подшипники скольжения с увеличенным сроком службы.

На силовых транзисторах и микросхемах памяти, расположенных с лицевой стороны печатной платы, установлены, соответственно алюминиевый радиатор и теплораспределительная пластина с термопрокладками.


Приятным бонусом в Twin Frozr V, наверняка порадующим любителей моддинга, является подсветка логотипа серии Gaming в верхней части кожуха кулера.


Выглядит она просто здорово! Впрочем, смотрите сами:


Но, разумеется, во главу угла мы ставим вовсе не дизайнерские изыски нового кулера, а его эффективность и уровень шума. Их изучением мы сейчас и займёмся.

Для проверки температурного режима работы видеокарты MSI GeForce GTX 970 Gaming в качестве нагрузки мы использовали пять циклов теста весьма ресурсоёмкой игры Aliens vs. Predator (2010) при максимальном качестве графики в разрешении 2560х1440 пикселей с анизотропной фильтрацией уровня 16х и MSAA-сглаживанием степени 4x:


Для мониторинга температур и всех прочих параметров применялись программа MSI Afterburner версии 4.0.0 и утилита GPU-Z версии 0.7.9. Все тесты проводились в закрытом корпусе системного блока, конфигурацию которого вы сможете увидеть в следующем разделе статьи, при средней комнатной температуре 20 градусов Цельсия.

Проверку эффективности работы кулера на MSI GeForce GTX 970 Gaming мы начали при автоматической регулировке скорости вентиляторов.

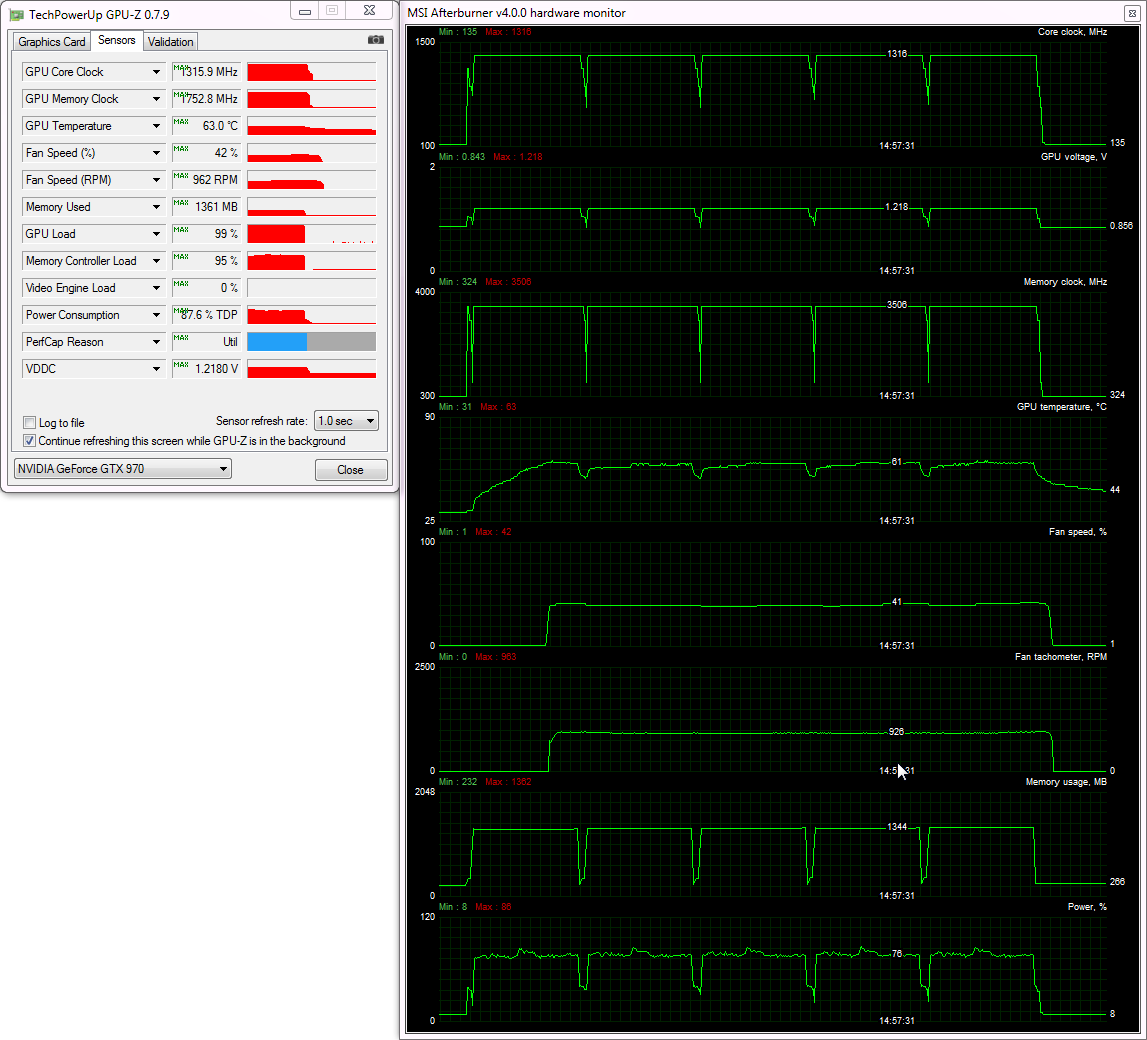

Автоматический режим

Кроме повышенной до 1316 МГц частоты в boost-режиме, по графику мониторинга хорошо видно, что температура графического процессора плавно увеличивалась до 60 градусов Цельсия и только после этого в работу включились вентиляторы системы охлаждения. Их старт оказался совершенно незаметен на фоне тихого системного блока, что не удивительно, поскольку скорость достигла всего лишь 960 об/мин или 41% мощности и затем стабилизировалась на этой отметке. Учитывая, что весь температурный тест видеокарты так и был пройден при данной скорости вентиляторов, а температура не поднялась выше 63 градусов Цельсия, результат иначе как превосходным не назовёшь. Если вспомнить предыдущие результаты тестирования топовых видеокарт, то их кулеры на скорости около 1000 об/мин или чуть выше функционировали только в 2D-режиме, а здесь же мы видим такую же скорость при высокой 3D-нагрузке. Разумеется, данный результат был достигнут не исключительно за счёт переработки системы охлаждения MSI или её вентиляторов. Секрет успеха кроется в первую очередь в высокой энергоэффективности нового графического процессора Maxwell и его низком уровне тепловыделения. Однако нельзя не отметить и тот факт, что в MSI не преминули воспользоваться этим и, вкупе с грамотно построенным радиатором, разработали такой алгоритм работы вентиляторов, при котором оказалась достигнута и высокая эффективность охлаждения, и крайне низкий уровень шума.

При максимальных оборотах двух вентиляторов кулера MSI GeForce GTX 970 Gaming пиковая температура графического процессора едва превысила отметку 51 градус Цельсия.


Максимальная скорость

На наш взгляд, такой уровень охлаждения уже избыточен для MSI GeForce GTX 970 Gaming, тем более что при максимальных 2300 об/мин вентиляторы отчётливо слышно, хотя шумными их назвать вряд ли можно даже при максимальной скорости.

Что касается уровня шума, то измерить его по нашей стандартной методике не представлялось возможным, поскольку у MSI GeForce GTX 970 Gaming теперь новый «хитрый» разъём подключения вентиляторов, запитать который в отведённое на тестирование видеокарты время нам не удалось. Но стоит отметить, что при автоматической регулировке скорости вентиляторов видеокарта работает очень и очень тихо, а в 2D-режиме и вовсе бесшумна. Писка дросселей во время работы видеокарты мы также не выявили.

оверклокерский потенциал

С такой эффективной системой охлаждения и скромным уровнем тепловыделения видеокарта MSI GeForce GTX 970 Gaming просто была обязана продемонстрировать хороший оверклокерский потенциал. И наши ожидания были в полной мере оправданы. Графический процессор с номинальных 1140 МГц удалось разогнать ещё на 16,2% или 185 МГц по базовой частоте. В свою очередь, частоту видеопамяти без потери стабильности и дефектов изображения мы увеличили на 14,8% или на 1040 МГц.


В результате итоговые частоты видеокарты составили 1330-1469/8052 МГц


Более того, по данным мониторинга в 3D-режиме частота графического процессора держалась у отметки 1501 МГц!


Полтора гигагерца по GPU, представляете!? Такие частоты на всех прежних видеокартах достигались, как минимум, при очень эффективном жидкостном охлаждении, а чаще всего экстремальном. Здесь же у MSI GeForce GTX 970 Gaming мы достигли их не просто на воздушном кулере, а ещё и при полной тишине, так как скорость вентиляторов после разгона видеокарты не превысила 1060 об/мин. Температура графического процессора после разгона видеокарты уже на первом цикле теста достигла отметки 65 градусов Цельсия и больше не повышалась на протяжении всего теста. Можно резюмировать, что MSI GeForce GTX 970 Gaming обладает отличным оверклокерским потенциалом и оснащена тихой и очень эффективной системой охлаждения.
2. Тестовая конфигурация, инструментарий и методика тестирования

Тестирование производительности видеокарт было проведено в закрытом корпусе системного блока на системе следующей конфигурации:

Системная плата: Intel Siler DX79SR (Intel X79 Express, LGA 2011, BIOS 0594 от 06.08.2013);
Центральный процессор: Intel Core i7-3970X Extreme Edition 3,5/4,0 ГГц (Sandy Bridge-E, C2, 1,1 В, 6x256 Kбайт L2, 15 Мбайт L3);
Система охлаждения CPU: Phanteks PH-TC14PЕ (2xCorsair AF140, 900 об/мин);
Термоинтерфейс: ARCTIC MX-4;
Видеокарты:

NVIDIA GeForce GTX 980 4 Гбайт 1127-1216/7012 МГц;
MSI GeForce GTX 970 Gaming 4 Гбайт 1140-1279/7012 МГц и 1330-1469/7012 МГц;
ASUS STRIX GTX 780 OC Edition 6 Гбайт 889-941/6008 МГц;
EVGA GeForce GTX 770 Superclocked ACX 2 Гбайт 1111-1163/7012 МГц;
AMD Radeon R9 290X 4 Гбайт 1000/5000 МГц;

Оперативная память: DDR3 4x8 Гбайт G.SKILL TridentX F3-2133C9Q-32GTX (XMP 2133 МГц, 9-11-11-31, 1,6 В);
Системный диск: Intel SSD 730 480GB (SATA-III, BIOS vL2010400);
Диск для программ и игр: Western Digital VelociRaptor (SATA-II, 300 Гбайт, 10000 об/мин, 16 Мбайт, NCQ) в коробке Scythe Quiet Drive 3,5";
Архивный диск: Samsung Ecogreen F4 HD204UI (SATA-II, 2 Тбайт, 5400 об/мин, 32 Мбайт, NCQ);
Звуковая карта: Auzen X-Fi HomeTheater HD;
Корпус: Antec Twelve Hundred (передняя стенка – три Noiseblocker NB-Multiframe S-Series MF12-S2 на 1020 об/мин; задняя – два Noiseblocker NB-BlackSilentPRO PL-1 на 1020 об/мин; верхняя – штатный 200-мм вентилятор на 400 об/мин);
Панель управления и мониторинга: Zalman ZM-MFC3;
Блок питания: Corsair AX1200i (1200 Вт), 120-мм вентилятор;
Монитор: 27" Samsung S27A850D (DVI-I, 2560х1440, 60 Гц).

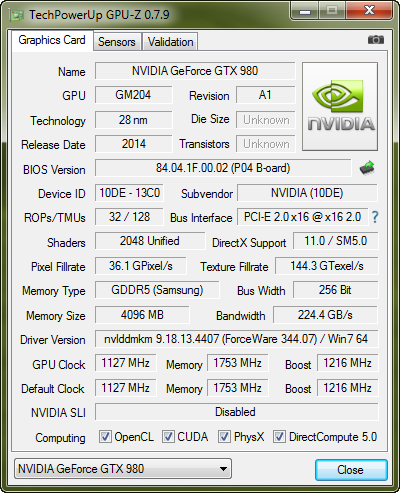

Из эталонных продуктов для оценки производительности MSI GeForce GTX 970 Gaming в тестирование включены NVIDIA GeForce GTX 980 4 Гбайт, о которой мы обстоятельно расскажем уже в следующей статье про видеокарты, и AMD Radeon R9 290X 4 Гбайт на своих номинальных частотах.




Из оригинальных видеокарт мы включили в тесты ASUS STRIX GTX 780 OC Edition и EVGA GeForce GTX 770 Superclocked ACX.




На наш взгляд, поскольку сейчас рынок заполнен именно оригинальными видеокартами с повышенными частотами, то и новую MSI GeForce GTX 970 Gaming будет справедливее сравнивать именно с такими видеокартами без занижения частот до уровня эталонных продуктов предыдущего поколения. Добавим, что значение «Power Limit» на всех видеокартах было выставлено на максимум.

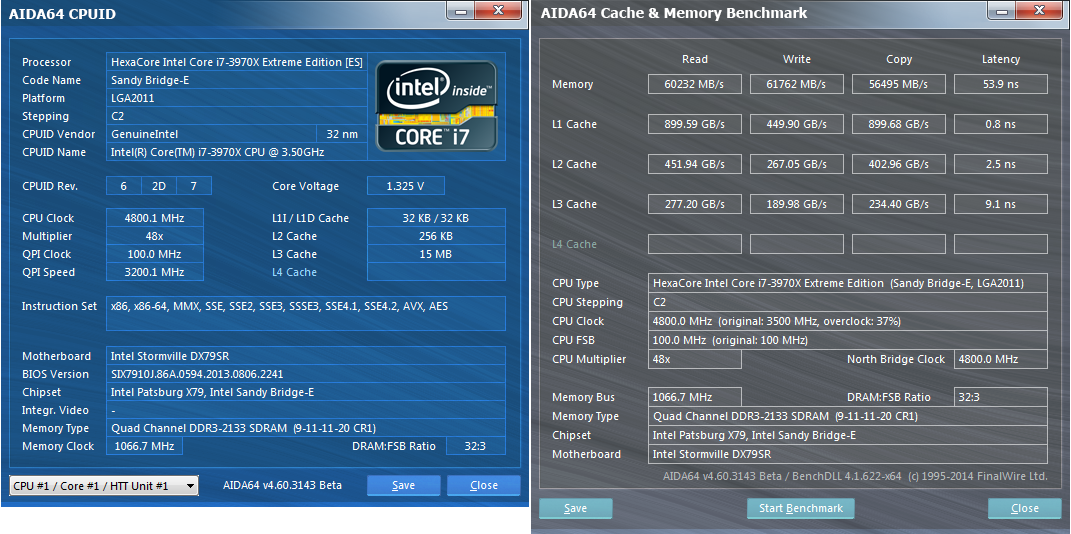

Для снижения зависимости производительности видеокарт от скорости платформы, 32-нм шестиядерный процессор при множителе 48, опорной частоте 100 МГц и активированной функции Load-Line Calibration был разогнан до 4,8 ГГц при повышении напряжения в BIOS материнской платы до 1,380 В.


Технология Hyper-Threading активирована. При этом 32 Гбайт оперативной памяти функционировали на частоте 2,133 ГГц с таймингами 9-11-11-20_CR1 при напряжении 1,6125 В.

Тестирование, начатое 20 сентября 2014 года, было проведено под управлением операционной системы Microsoft Windows 7 Ultimate x64 SP1 со всеми критическими обновлениями на указанную дату и с установкой следующих драйверов:

чипсет материнской платы Intel Chipset Drivers – 10.0.22 WHQL от 05.08.2014;
библиотеки DirectX End-User Runtimes, дата выпуска – 30 ноября 2010 года;
драйверы видеокарт на графических процессорах NVIDIA – GeForce 344.11 WHQL от 18.09.2014.
драйверы видеокарт на графических процессорах AMD – AMD Catalyst 14.x Beta (14.300.1005.0) от 27.08.2014.

Кстати, с новой бетой драйверов Catalyst производительность AMD Radeon R9 290X пусть и слегка, но стабильно подросла практически во всех тестах.

Производительность видеокарт была проверена в двух разрешениях: 1920х1080 и 2560х1440 пикселей. Для тестов использовались два режима качества графики: «Quality + AF16x» – качество текстур в драйверах по-умолчанию с включением анизотропной фильтрации уровня 16х, и «Quality + AF16x + MSAA 4х(8х)» с включением анизотропной фильтрации уровня 16х и полноэкранного сглаживания степени 4x или 8x, в случаях, когда среднее число кадров в секунду оставалось достаточно высоким для комфортной игры. В отдельных играх, в силу специфики игровых движков, были использованы иные алгоритмы сглаживания, что будет указано далее в методике и на диаграммах. Включение анизотропной фильтрации и полноэкранного сглаживания выполнялось непосредственно в настройках игр. Если же данные настройки в играх отсутствовали, то параметры изменялись в панели управления драйверов Catalyst или GeForce. Там же была принудительно отключена вертикальная синхронизация (V-Sync). Кроме указанного, никаких дополнительных изменений в настройки драйверов не вносилось.

Видеокарты были протестированы в двух графических тестах и четырнадцати играх, традиционно обновлённых до последних версий на дату начала подготовки материала. Последние патчи получили такие игры, как Company of Heroes 2, Total War: Rome II, Thief и GRID Autosport. Вот как выглядит слегка обновлённый список тестовых приложений (игры расположены в порядке их официального выхода):

3DMark (2013) (DirectX 9/11) – версия 1.3.708, тестирование в сценах «Cloud Gate», «Fire Strike» и «Fire Strike Extreme»;
Unigine Valley Bench (DirectX 11) – версия 1.0, максимальные настройки качества, AF16x и(или) MSAA 4x, разрешение 1920х1080;
Total War: SHOGUN 2 – Fall of the Samurai (DirectX 11) – версия 1.1.0, встроенный тест (битва при Sekigahara) на максимальных настройках качества графики и использовании в одном из режимов MSAA 8x;
Sniper Elite V2 Benchmark (DirectX 11) – версия 1.05, использовался Adrenaline Sniper Elite V2 Benchmark Tool v1.0.0.2 BETA максимальные настройки качества графики («Ultra»), Advanced Shadows: HIGH, Ambient Occlusion: ON, Stereo 3D: OFF, Supersampling: OFF, двойной последовательный прогон теста;
Sleeping Dogs (DirectX 11) – версия 1.5, использовался Adrenaline Action Benchmark Tool v1.0.2.1, максимальные настройки качества графики по всем пунктам, Hi-Res Textures pack установлен, FPS Limiter и V-Sync отключены, двойной последовательный прогон теста с суммарным сглаживанием на уровне «Normal» и на уровне «Extreme»;
Hitman: Absolution (DirectX 11) – версия 1.0.447.0, встроенный тест при настройках качества графики на уровне «Ultra», тесселяция, FXAA и глобальное освещение включены.
Crysis 3 (DirectX 11) – версия 1.2.0.1000, все настройки качества графики на максимум, степень размытости – средняя, блики включены, режимы с FXAA и с MSAA4x сглаживанием, двойной последовательный проход заскриптованной сцены из начала миссии «Swamp» продолжительностью 110 секунд;
Tomb Raider (2013) (DirectX 11) – версия 1.1.748.0, использовался Adrenaline Action Benchmark Tool, настройки качества на уровне «Ultra», V-Synс отключён, режимы с FXAA и с 2xSSAA сглаживанием, технология TressFX активирована, двойной последовательный проход встроенного в игру теста;
BioShock Infinite (DirectX 11) – версия 1.1.25.5165, использовался Adrenaline Action Benchmark Tool с настройками качества «Ultra» и «Ultra+DOF», двойной прогон встроенного в игру теста;
Metro: Last Light (DirectX 11) – версия 1.0.0.15, использовался встроенный в игру тест, настройки качества графики и тесселяции на уровне «Very High», технология Advanced PhysX включена, тесты с- и без SSAA-сглаживания, двойной последовательный проход сцены «D6».
Company of Heroes 2 (DirectX 11) – версия 3.0.0.15370, двойной последовательный прогон встроенного в игру теста при максимальных настройках качества графики и физических эффектов;
Total War: Rome II (DirectX 11) – версия 2.0.0.0, настройки качества на уровне «Extreme», V-Synс отключён, SSAA сглаживание активировано, двойной последовательный проход встроенного в игру теста;
Batman: Arkham Origins (DirectX 11) – версия 1.0 (update 8), настройки качества на уровне «Ultra», V-Synс отключён, все эффекты активированы, все функции «DX11 Enhanced» задействованы, Hardware Accelerated PhysX = Normal, двойной последовательный проход встроенного в игру теста;
Battlefield 4 (DirectX 11) – версия 111433, все настройки качества графики на «Ultra», двойной последовательный проход заскриптованной сцены из начала миссии «TASHGAR» продолжительностью 110 секунд (для видеокарт на GPU AMD использовался API Mantle);
Thief (DirectX 11) – версия 1.6 build 4158.14, настройки качества графики на максимальный уровень, технологии «Paralax Occlusion Mapping» и «Tessellation» активированы, двойной последовательный проход встроенного в игру бенчмарка (для видеокарт на GPU AMD использовался API Mantle);
GRID Autosport (DirectX 11) – версия 1.101.7026, использовался встроенный в игру тест на трассе «Сан-Франциско» (десять машин), настройки качества графики на максимальный уровень по всем пунктам, тесты с- и без MSAA8x сглаживания.

Если в играх реализована возможность фиксации минимального числа кадров в секунду, то оно также отражалось на диаграммах. Каждый тест проводился дважды, за окончательный результат принималось лучшее из двух полученных значений, но только в случае, если разница между ними не превышала 1%. Если отклонения прогонов тестов превышали 1%, то тестирование повторялось ещё, как минимум, один раз, чтобы получить достоверный результат.
3. Результаты тестов производительности

На диаграммах результаты двух видеокарт на графических процессорах NVIDIA теперь уже предыдущего поколения – ASUS STRIX GTX 780 OC Edition и EVGA GeForce GTX 770 Superclocked ACX – выделены светло-зелёной гаммой, а на графическом процессоре AMD – Radeon R9 290X – традиционной красной. Чтобы выделить результаты героини сегодняшней статьи MSI GeForce GTX 970 Gaming мы «залили» их тёмно-бирюзовым цветом, а видеокарта из будущей статьи – NVIDIA GeForce GTX 980 – выделена на диаграммах тёмно-синим.

Изучение и анализ результатов начнём с полусинтетических бенчмарков.

3DMark (2013)


Производительность MSI GeForce GTX 970 Gaming в 3DMark находится на сравнительно высоком уровне. Мало того, что она более чем на 40% опережает модельного предшественника в лице GeForce GTX 770 (в оригинальном исполнении, отметим, и на повышенных частотах), так ещё и GeForce GTX 780 не является в этом тесте сколь-либо серьёзным конкурентом MSI GeForce GTX 970 Gaming. Кроме того, новинка демонстрирует одинаковую производительность с однопроцессорным флагманом AMD – Radeon R9 290X. Отставание видеокарты MSI от NVIDIA GeForce GTX 980 на номинальной частоте составляет около 10-12%, но практически полностью компенсируется впечатляющим разгоном графического процессора и видеопамяти MSI GeForce GTX 970 Gaming. Так что пока всё идёт очень неплохо для новинки.

Unigine Valley Bench

Второй полусинтетический бенчмарк продемонстрировал нам несколько иную картину.


Если в режиме без использования сглаживания MSI GeForce GTX 970 Gaming по-прежнему быстрее ASUS STRIX GTX 780 OC, то при активации MSAA8x последняя отыгрывает позицию за счёт более широкой шины обмена с памятью и её пропускной способности. В то же время, разница с остальными видеокартами сегодняшнего тестирования в этом тесте осталась прежней. Нельзя не отметить, что AMD Radeon R9 290X при использовании сглаживания проявила себя весьма уверенно.

Total War: SHOGUN 2 – Fall of the Samurai

Игровые тесты открывает старый-добрый Total War: SHOGUN 2 – Fall of the Samurai.


В трёх тестовых режимах из четырёх видеокарты на графических процессорах NVIDIA расположились как «по росту». MSI GeForce GTX 970 Gaming обеспечивает 30-процентный прирост производительности в сравнении с разогнанной на заводе GeForce GTX 770, до 14% быстрее ASUS STRIX GTX 980 OC и на 8-17% быстрее AMD Radeon R9 290X. То есть предшественник и возможные конкуренты побиты, осталось только много не проиграть новому флагману NVIDIA, и это MSI GeForce GTX 970 Gaming в полной мере удаётся, поскольку её максимальное отставание от GeForce GTX 980 не превышает 14% и перекрывается отменным разгоном.

Sniper Elite V2 Benchmark


Не отличаются от предыдущей игры результаты тестирования видеокарт в Sniper Elite V2. Разве что, AMD Radeon R9 290X здесь выглядит скромнее и способен конкурировать только с GeForce GTX 770.

Sleeping Dogs

А вот в игре Sleeping Dogs расстановку сил можно назвать «классической» для сегодняшнего теста.


В наиболее ресурсоёмком режиме MSI GeForce GTX 970 Gaming оставляет позади EVGA GeForce GTX 770 SC на 27%, опережает ASUS STRIX GTX 780 OC на 6-7% и не уступает AMD Radeon R9 290X. Разогнав MSI GeForce GTX 970 Gaming до частот 1330/8072 МГц можно получить такой же уровень производительности, как и у эталонной NVIDIA GeForce GTX 980, хотя на номинальных частотах разница между этими видеокартами составляет от 4 до 14%.

Hitman: Absolution


Hitman: Absolution – одна из двух с половиной игр тестирования, где заметно подешевевшая в последние месяцы AMD Radeon R9 290X выигрывает у MSI GeForce GTX 970 Gaming. Более того, флагманская однопроцессорная видеокарта AMD способна конкурировать с NVIDIA GeForce GTX 980 (в самом ресурсоёмком режиме). Тем не менее, нельзя не отметить заметное превосходство MSI GeForce GTX 970 Gaming над EVGA GeForce GTX 770 SC, её равенство с ASUS STRIX GTX 780 OC и отменную масштабируемость при разгоне, благодаря чему, даже эталонная GeForce GTX 980 не выглядит чрезмерно быстрой.

Crysis 3

В Crysis 3 мы можем видеть несколько иные результаты.


Преимущество MSI GeForce GTX 970 Gaming над GeForce GTX 770 с заводским разгоном здесь скромнее, чем во всех предыдущих тестах и на пике достигает лишь 18%. При этом новинка во всех режимах качества и разрешениях немного проиграла ASUS STRIX GTX 780 OC и заметно отстала от AMD Radeon R9 290X. Правда, разгон MSI GeForce GTX 970 Gaming кардинально исправляет ситуацию и наравне с NVIDIA GeForce GTX 980 выводит её на суммарное первое место в тесте. Конечно же, GeForce GTX 980 тоже отлично разгоняется, но об этом мы вам расскажем уже в следующей статье.

Tomb Raider (2013)

Зато в Tomb Raider новая MSI GeForce GTX 970 Gaming возвращает себе более чем 30-процентное преимущество над EVGA GeForce GTX 770 SC и небольшую прибавку в скорости в сравнении с ASUS STRIX GTX 780 OC.


На этом же уровне производительности идёт эталонная AMD Radeon R9 290X, за что ей честь и хвала (при такой-то низкой нынешней стоимости). NVIDIA GeForce GTX 980 быстрее MSI GeForce GTX 970 Gaming на 10-12%, но легко достижима при разгоне новинки.

BioShock Infinite

Встроенный в игру BioShock Infinite тест в очередной раз отметился низким минимальным FPS на видеокартах с графическими процессорами NVIDIA, в отличие от AMD.


Однако по среднему числу кадров в секунду GeForce GTX и, в частности, MSI GeForce GTX 970 Gaming являются лидерами тестирования, а AMD Radeon R9 290X находится где-то между EVGA GeForce GTX 770 SC и ASUS STRIX GTX 780 OC.

Metro: Last Light

Активированная технология Advanced PhysX не оставляет шансов AMD Radeon R9 290X и одновременно выводит в лидеры разогнанную MSI GeForce GTX 970 Gaming.


Иначе выглядит ситуация без использования Advanced PhysX.


Тем не менее, MSI GeForce GTX 970 Gaming не уступает AMD Radeon R9 290X, значительно быстрее GeForce GTX 770 в лице разогнанной на заводе видеокарты EVGA и чуть быстрее ASUS STRIX GTX 780 OC. Опередить эталонную GeForce GTX 980 для разогнанной MSI GeForce GTX 970 Gaming не составляет особого труда.

Company of Heroes 2

С видеокартами на графических процессорах AMD в игре Company of Heroes 2 бороться очень непросто, что и продемонстрировала нам сегодня Radeon R9 290X.


Зато здесь очень хорошо видна эволюция видеокарт на графических процессорах NVIDIA, когда от EVGA GeForce GTX 770 SC до NVIDIA GeForce GTX 980 или разогнанной MSI GeForce GTX 970 Gaming результаты всех видеокарт расположились практически равными ступеньками.

Total War: Rome II


В Total War: Rome II новая MSI GeForce GTX 970 Gaming на 39-54% быстрее EVGA GeForce GTX 770 SC и на 3-16% быстрее ASUS STRIX GTX 780 OC, как и с AMD Radeon R9 290X. Отставание от эталонной NVIDIA GeForce GTX 980 составляет 9-17%, но вновь почти полностью компенсируется разгоном Gaming-видеокарты.

Batman: Arkham Origins


Результаты тестирования видеокарт в игре Batman: Arkham Origins вписываются в общий тренд тестирования.

Battlefield 4

Вот и расстановку сил между видеокартами, продемонстрированную ими в игре Battlefield 4, вполне можно назвать классической для сегодняшнего тестирования.



Thief

Такую же картину мы можем наблюдать и в Thief.



GRID Autosport

Погонять в GRID Autosport можно на любой из видеокарт тестирования, но на GeForce GTX 980 или разогнанной MSI GeForce GTX 970 Gaming это будет комфортнее всего.


Разница в производительности видеокарт в этой игре в большей части такая же, как и в предыдущих тестах.

Дополним построенные диаграммы итоговой таблицей с результатами тестов с выведенными итоговыми средним и минимальным значением FPS по каждой видеокарте.


Далее переходим к сводным диаграммам.
4. Сводные диаграммы

Прежде всего, посмотрим на разницу в производительности между MSI GeForce GTX 970 Gaming и EVGA GeForce GTX 770 SC на номинальных для них частотах, ведь как это видно по индексам моделей, это очевидная смена поколений. На диаграммах за начальную точку отсчёта приняты результаты видеокарты EVGA, а показатели MSI представлены в процентных отклонениях от неё.


Рекомендованная стоимость анонсированной больше года назад GeForce GTX 770 на тот момент составляла 399 долларов США. Теперь, с выходом GeForce GTX 970, рекомендуемой NVIDIA в розницу по цене 329 долларов США, геймеры могут получить в среднем по всем нашим тестам от 33 до 35% производительности плюсом. Здорово, не правда ли? И это без учёта всех остальных достоинств нового продукта.

Мало того, что MSI GeForce GTX 970 Gaming легко разделалась с одной из самых быстрых заводских GeForce GTX 770, так ещё и ASUS STRIX GTX 780 OC с шестью гигабайтами видеопамяти для неё не является крепким орешком, в чём мы с вами убедимся по двум следующим сводным диаграммам.


Только в одном режиме Hitman: Absolution, Crysis 3 и Batman: Arkham Origins новинка не смогла одолеть грозного соперника. Во всех же остальных тестах MSI GeForce GTX 970 Gaming оказывается впереди и в среднем выигрывает от 6 до 11% в разрешении 1920х1080 пикселей и от 3,8 до 9,3% в разрешении 2560х1440 пикселей.

Похожим образом складывается противостояние MSI GeForce GTX 970 Gaming с AMD Radeon R9 290X.


Правда в этом противоборстве MSI GeForce GTX 970 Gaming уступила ещё и в игре Company of Heroes 2, но не критично много. Впрочем, на данный момент заметно подешевевшая Radeon R9 290X имеет преимущество по рыночной стоимости, так что данное сравнение выглядит не совсем корректно.

Не забыли мы и про сравнение MSI GeForce GTX 970 Gaming с эталонной NVIDIA GeForce GTX 980.


Налицо дружное отставание новинки во всех игровых тестах и общий 9-12% проигрыш. Так, между прочим, отметим, что GeForce GTX 980 по рекомендованной стоимости на 67% дороже, чем GeForce GTX 970 ($549 против $329).

Как вы наверняка помните, графический процессор MSI GeForce GTX 970 Gaming нам удалось разогнать на 16,2%, а частоту видеопамяти поднять на 14,8%. Такой разгон позволил серьёзно увеличить производительность видеокарты во всех тестах, и следующая пара сводных диаграмм тому подтверждение.


В среднем по всем тестам производительность видеокарты выросла на 12-14%, благодаря чему, MSI GeForce GTX 970 Gaming выходит на уровень производительности эталонной версии NVIDIA GeForce GTX 980 и даже чуть выше.


Блестящий результат!
5. Энергопотребление

Измерение энергопотребления системы с различными видеокартами осуществлялось с помощью многофункциональной панели Zalman ZM-MFC3, которая показывает потребление системы «от розетки» в целом (без учёта монитора). Измерение было проведено в 2D-режиме, при обычной работе в Microsoft Word или «интернет-сёрфинге», а также в 3D-режиме. В последнем случае нагрузка создавалась с помощью четырёх последовательных циклов вступительной сцены уровня «Swamp» из игры Crysis 3 в разрешении 2560х1440 пикселей при максимальных настройках качества графики, но без использования сглаживания MSAA.

Давайте сравним уровень энергопотребления систем с протестированными сегодня видеокартами.


Система с видеокартой MSI GeForce GTX 970 Gaming оказалась наиболее экономичной среди других участников сегодняшнего тестирования. Уровень её энергопотребления в целом достигал отметки в 472 ватта, а в среднем держался у 450 ватт. Примечательно, что куда более слабая видеокарта из предыдущего поколения EVGA GeForce GTX 770 SC в составе системы потребляет больше на 30 ватт, так что и в плане энергопотребления очевиден серьёзный шаг вперёд. В сравнении с GeForce GTX 780 и Radeon R9 290X новая GeForce GTX 970 выглядит ещё более убедительно по этому показателю, выигрывая у систем с данными видеокартами от 81 до 87 ватт в пике нагрузки. Впечатляет и эталонная NVIDIA GeForce GTX 980, конфигурация с которой потребляет едва больше, чем с MSI GeForce GTX 970 Gaming. При разгоне последней энергопотребление системы возрастает всего на 21 ватт в пике нагрузки.
Заключение

Есть такая всем известная русская поговорка «ложка дёгтя в бочке мёда», когда какая-нибудь мелочь портит что-то большое и исключительно хорошее. Так вот сегодня у нас сплошная «бочка мёда» без всяких там ложек чёрных субстанций, и имя ей – MSI GeForce GTX 970 Gaming. Видеокарта обладает беспрецедентно высоким для своего класса уровнем производительности, обеспечивая ощутимый прирост к заменяемой собой модели из предыдущего поколения GeForce GTX 770 и делает это при более низкой рекомендованной стоимости на старте продаж. Впечатляющий оверклокерский потенциал нового графического процессора GM204 архитектуры Maxwell и подстать ему высокочастотная память способны вывести и выводят видеокарту MSI на уровень производительности флагманской GeForce GTX 980, а в некоторых графических режимах позволяют опередить её. При этом стоимость GeForce GTX 970 куда более демократична, нежели у GeForce GTX 980, и, скорее всего, именно данная модель будет пользоваться наибольшим спросом. Безусловно, здесь нужно отдать должное инженерам MSI, оснастившим свою видеокарту не только высококачественной элементной базой с долговечными компонентами, но и самым совершенным кулером MSI Twin Frozr V, обеспечивающим эффективное охлаждение при крайне низком уровне шума. Прежде таких результатов на воздушном охлаждении при столь высоких частотах практически топовых видеокарт достичь не удавалось. Отметим и сравнительно низкий уровень энергопотребления новинки, и более скромные требование к мощности блоков питания. В общем, остаётся только дождаться появления таких видеокарт в широкой продаже, чтобы стать счастливым обладателем одной из таких вот «бочек мёда».
