Предисловие

Быть может, кто-то и будет удивлён, если сказать, что доля суперкулеров является самой незначительной среди приобретаемых воздушных систем охлаждения для центральных процессоров, но это действительно так. Причин тому несколько. Во-первых, разгоном процессоров, для которых, собственно, и предназначены такие кулеры, занимается весьма небольшая часть пользователей, а ещё меньшая доля из них пытается выжать максимум из своей системы «на воздухе». Во-вторых, высокая стоимость и немалые размеры суперкулеров также заставляют задуматься и ещё раз оценить целесообразность такой покупки. В-третьих, существуют кулеры среднего класса, с вдвое, а то и с втрое меньшей стоимостью и с куда более скромными габаритами. Что интересно, по эффективности охлаждения такие кулеры проигрывают лучшим воздушным системам охлаждения не так уж и много, как это кажется на первый взгляд. Однако, зачастую, при этом приходится жертвовать уменьшением максимальной частоты процессора при разгоне и снижением питающего напряжения.

Обзору и тестированию четырёх новинок, относящихся к среднему классу, и будет посвящена сегодняшняя статья — Cooler Master Hyper N520, Scythe Katana 3, GELID Silent Spirit и Scythe REEVEN. Все кулеры разумны по своей цене (скажем, Katana 3 стоит около тысячи рублей), сравнительно компактны и вполне просты в установке. Помимо их сравнения между собой по эксплуатационным характеристикам, эффективности и уровню шума, сегодня мы проверим, сколь велико их отставание от лучшей системы воздушного охлаждения, причём как по температуре процессора, так и по его максимальной частоте при разгоне. Приступим.

Cooler Master Hyper N520 (RR-920-N520-GP)

Первая из рассматриваемых сегодня новинок поставляется в большой для кулера таких размеров коробке, оформленной в привычной для компании Cooler Master цветовой гамме:

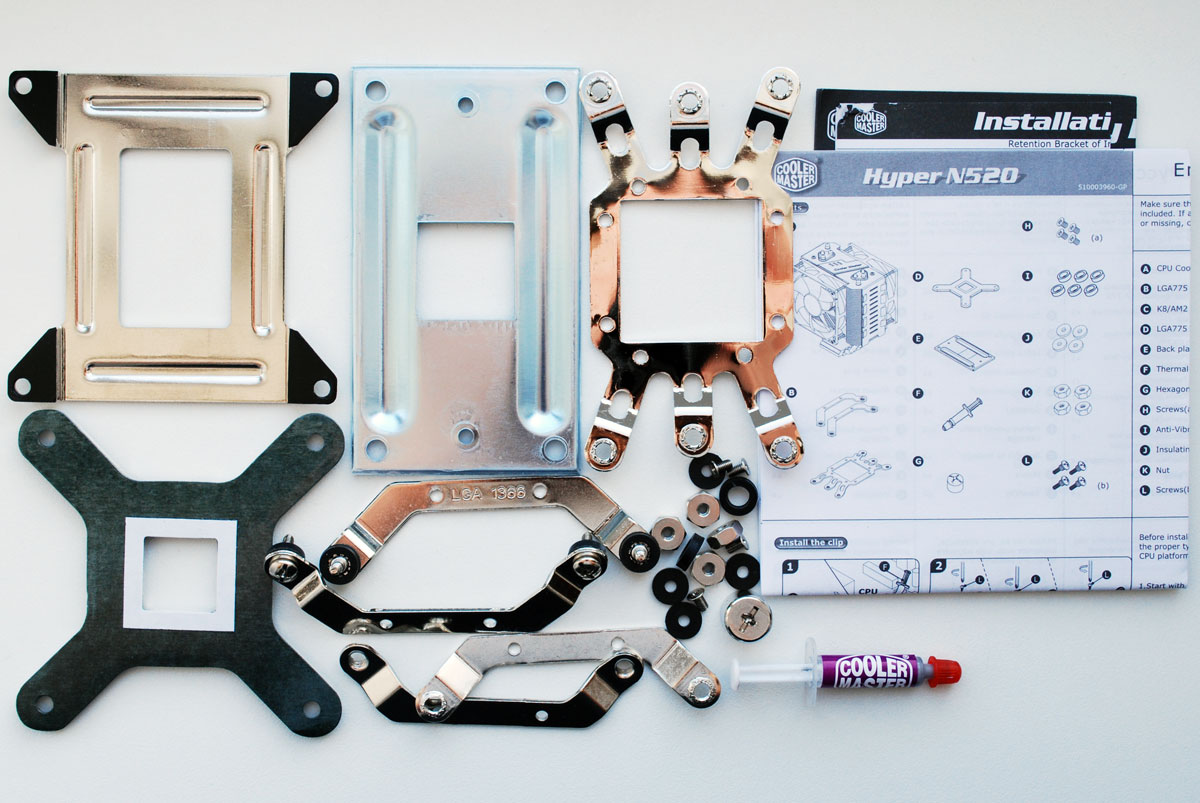

На коробке присутствует масса всевозможной информации, позволяющей получить исчерпывающее представление о системе охлаждения. Вместе с кулером поставляются следующие комплектующие:

набор креплений и поддерживающая пластина для материнских плат с разъёмом LGA 1366;
набор креплений и поддерживающая пластина для материнских плат с разъёмом Socket 754/939/940/AM2(+)/AM3;
набор креплений и поддерживающая пластина для материнских плат с разъёмом LGA 775;
гарантийная памятка;
комплект винтов, резиновых колец, пластиковых шайб, гаек и ключ-головка к ним;
термопаста Cooler Master массой 1 грамм;
инструкция по установке на нескольких языках, включая русский.

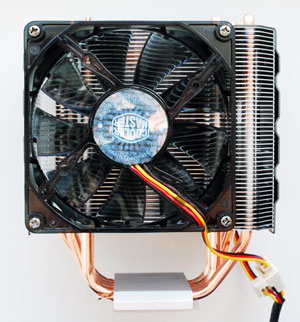

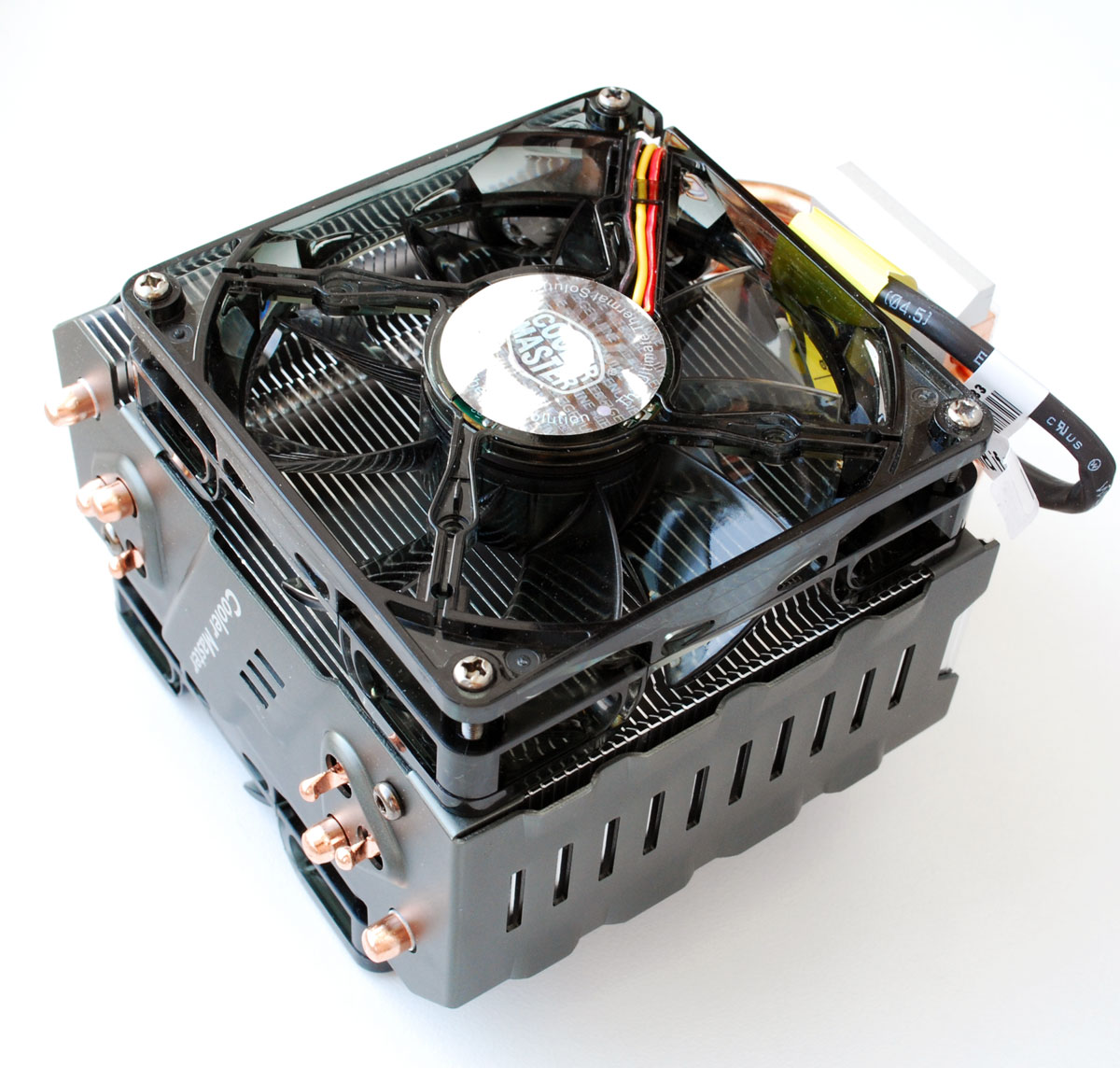

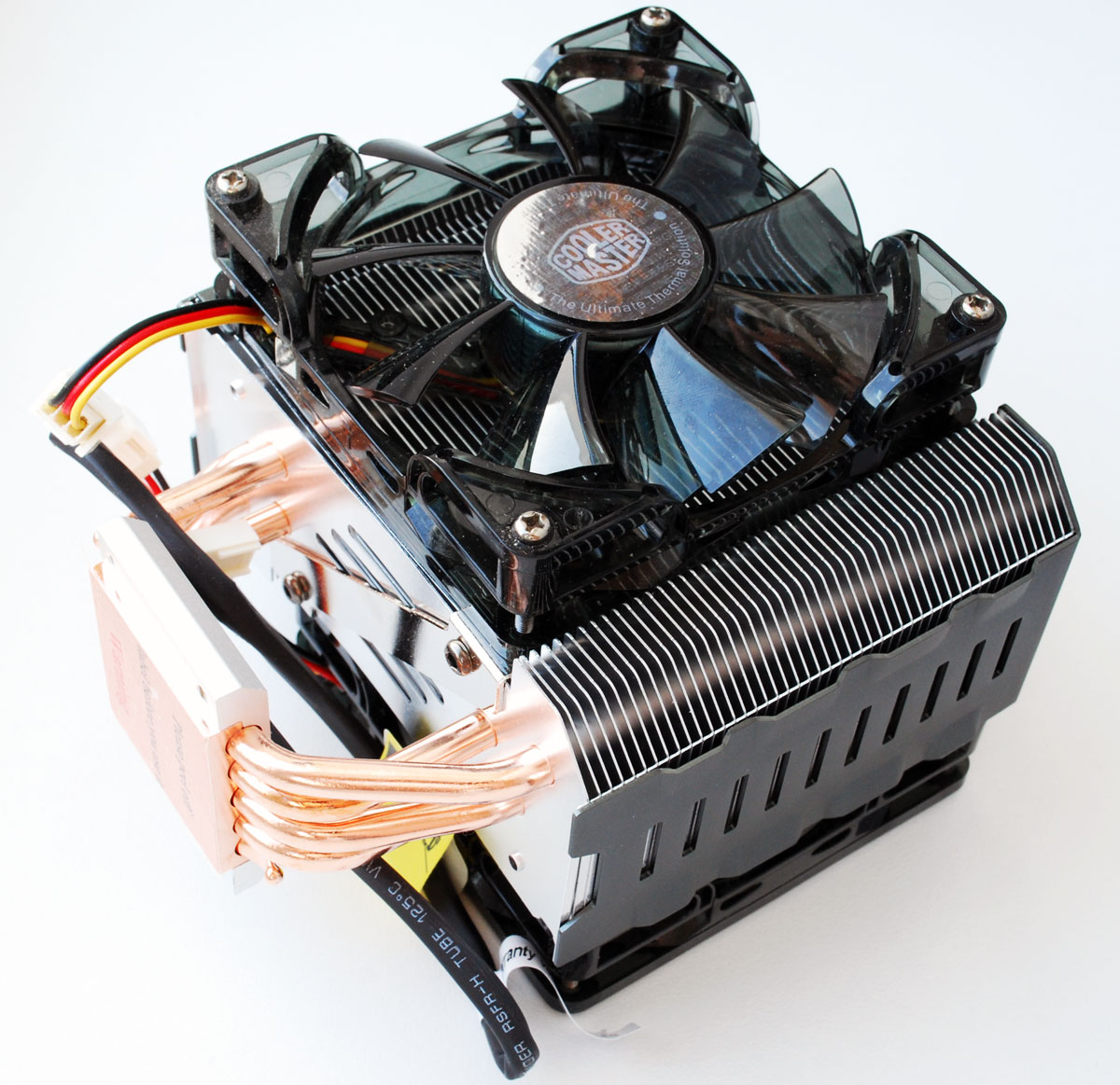

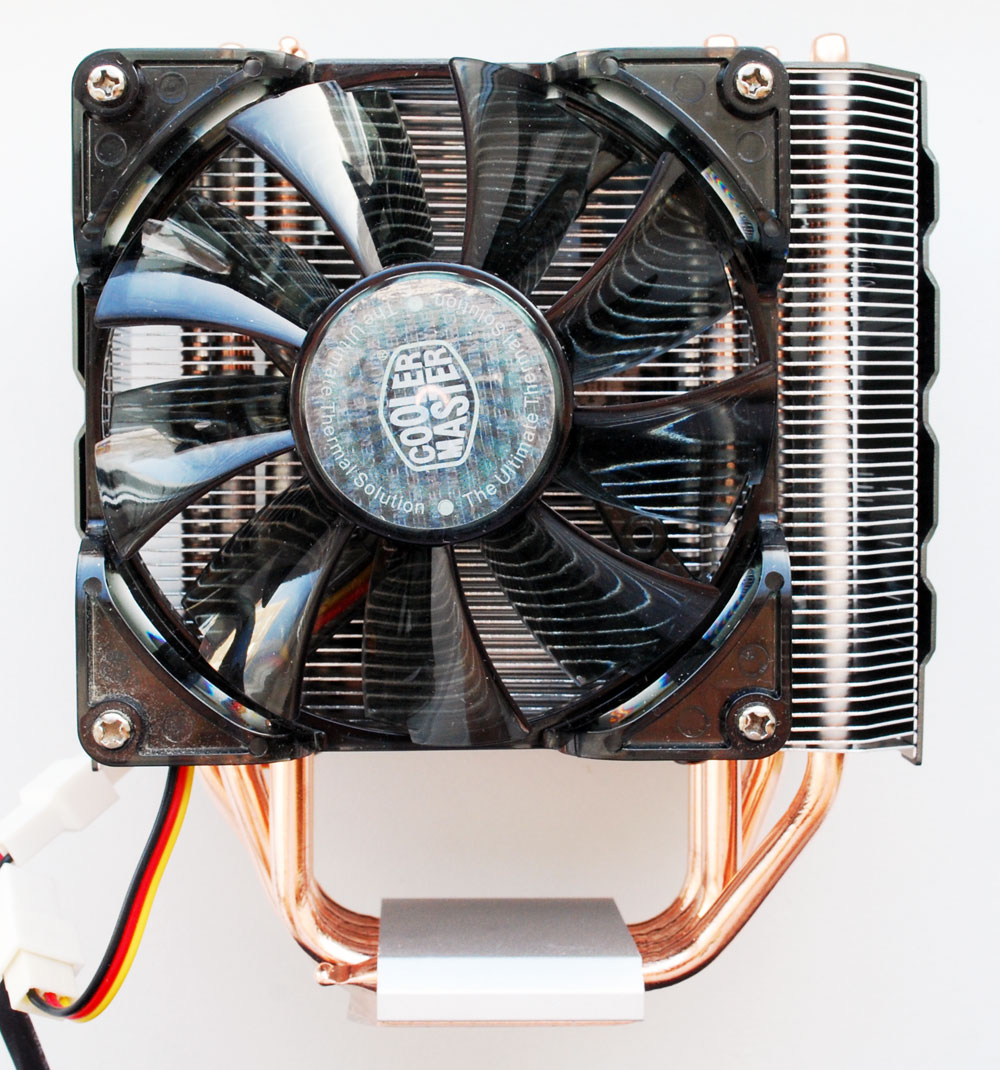

Cooler Master Hyper N520 выглядит, как минимум, любопытно. Система охлаждения представляет собой средних размеров радиатор, с двух сторон которого установлены два вентилятора:

Вентиляторы расположены со смещением относительно друг друга и работают по схеме вдув-выдув:

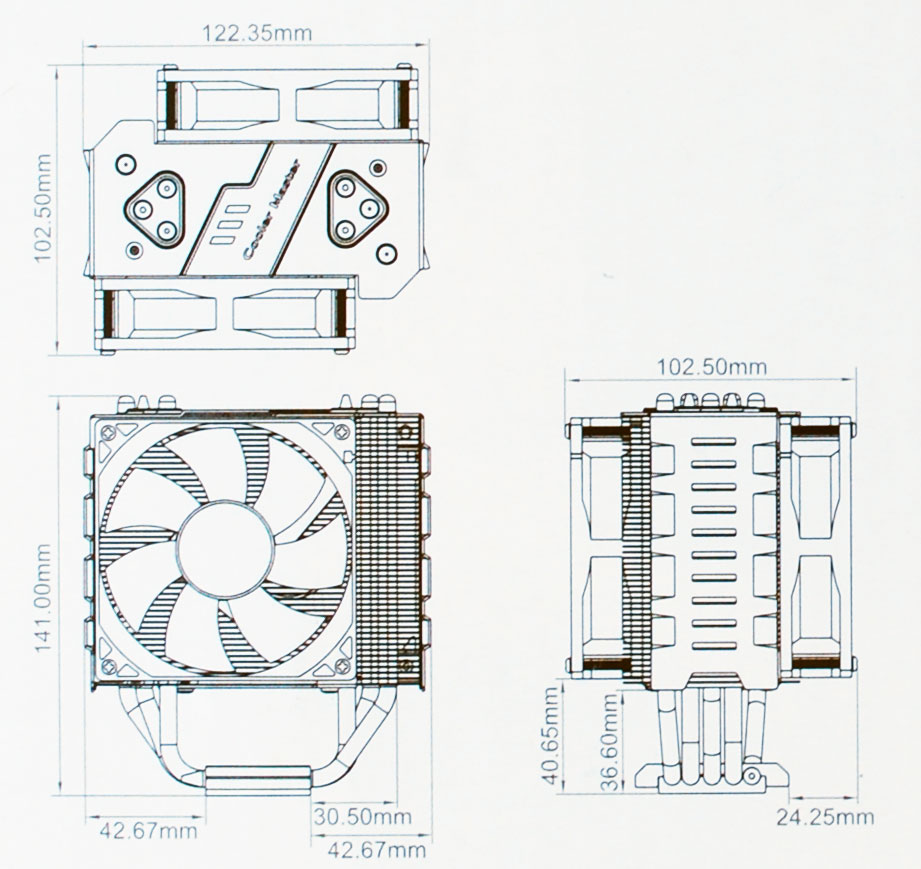

Вес кулера равен 688 граммам, а его размеры составляют 122,4x102,5x141 мм:

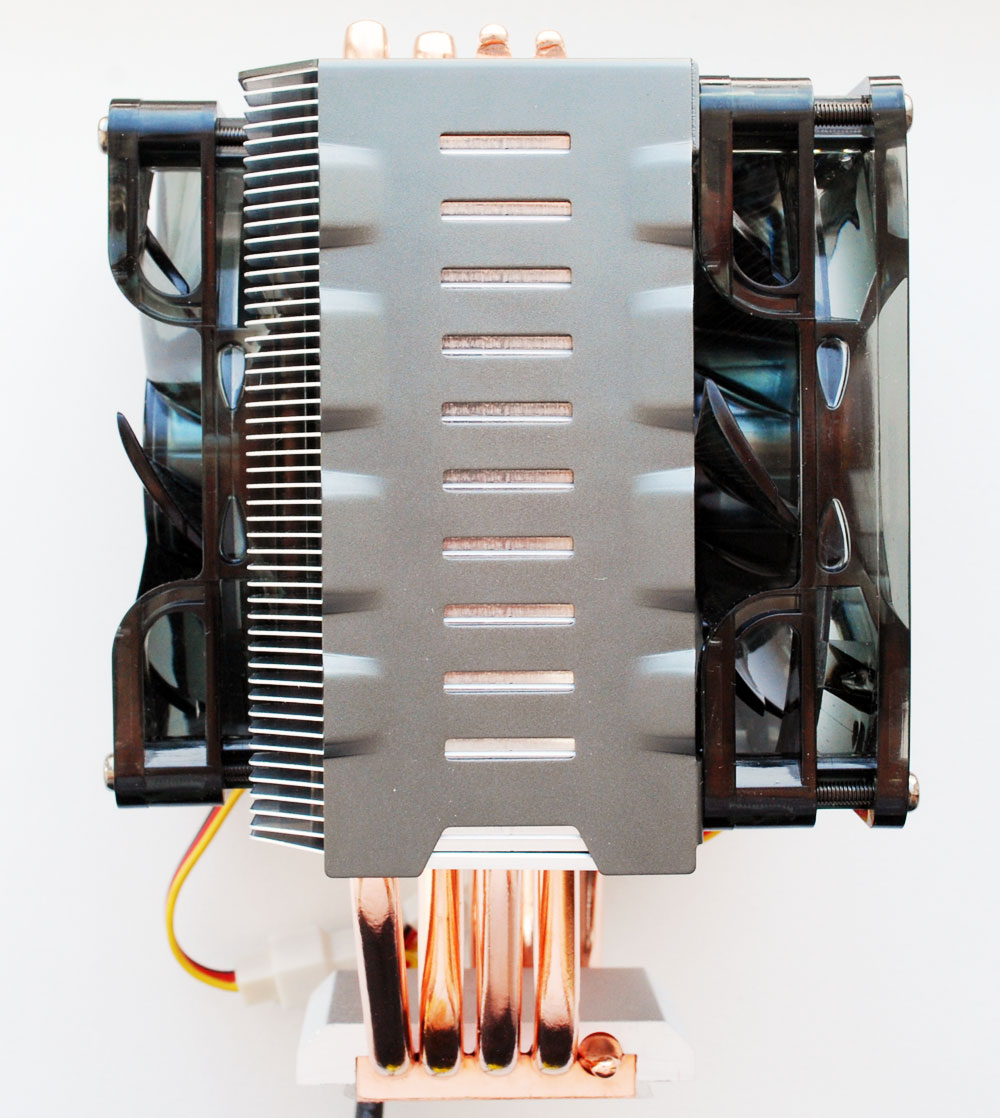

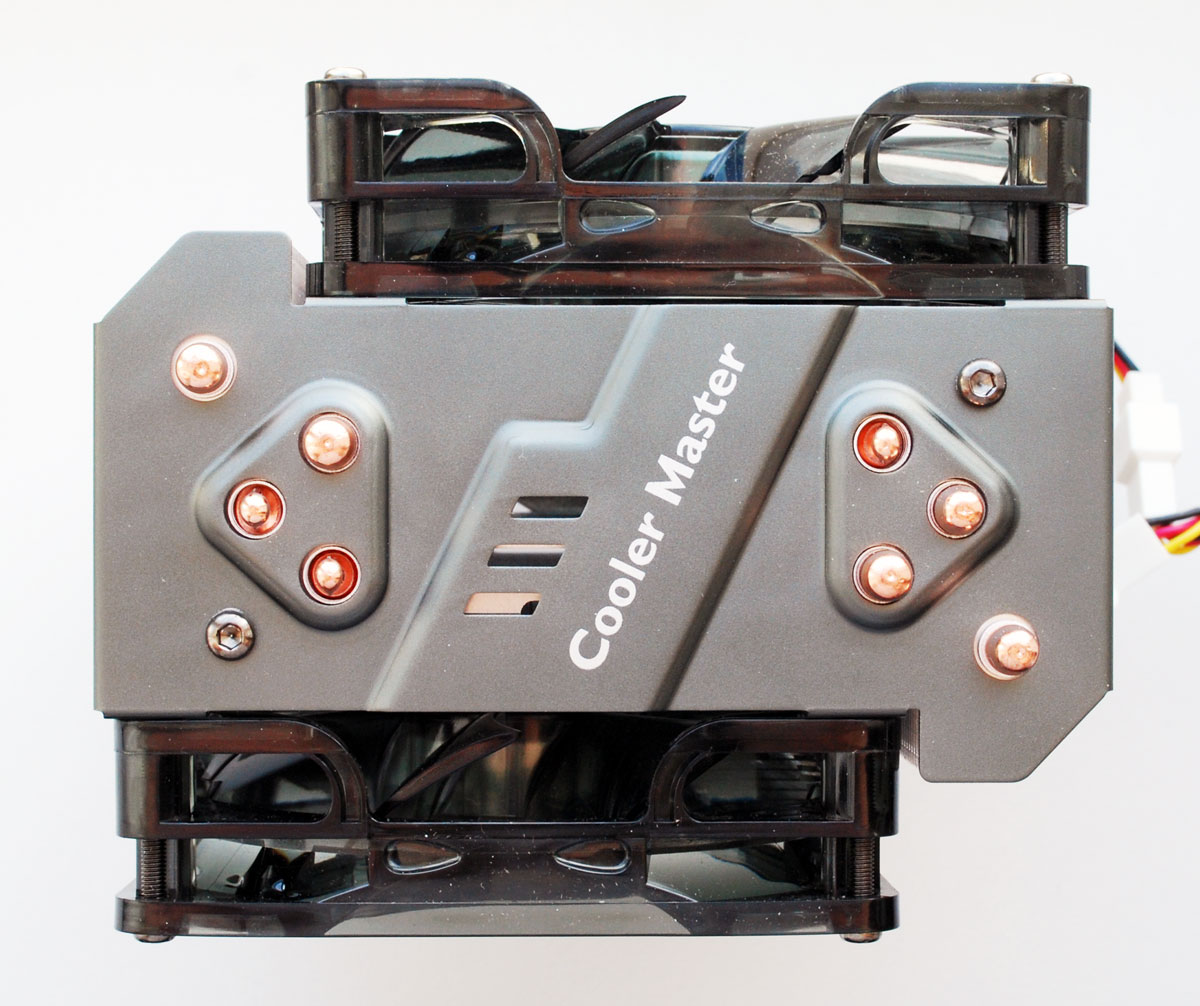

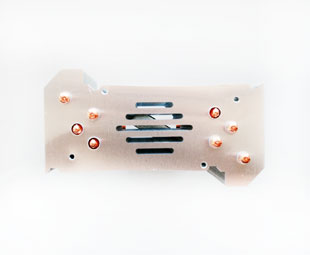

Радиатор Cooler Master Hyper N520 закрыт алюминиевым кожухом, на котором и закреплены 92-мм вентиляторы:

Установка вентиляторов со смещением относительно друг друга обусловлена, по всей видимости, желанием разработчиков полностью исключить образование так называемых «мёртвых зон», когда часть пластин не охлаждается потоком воздуха от вентилятора (чаще всего непосредственно под ротором вентилятора).

Помимо этого, стоит обратить внимание на расставленные относительно друг друга тепловые трубки диаметром 6 мм, коих всего 5. Как мы знаем, «разведение» трубок в теле радиатора способствует более равномерному распределению теплового потока по его рёбрам:

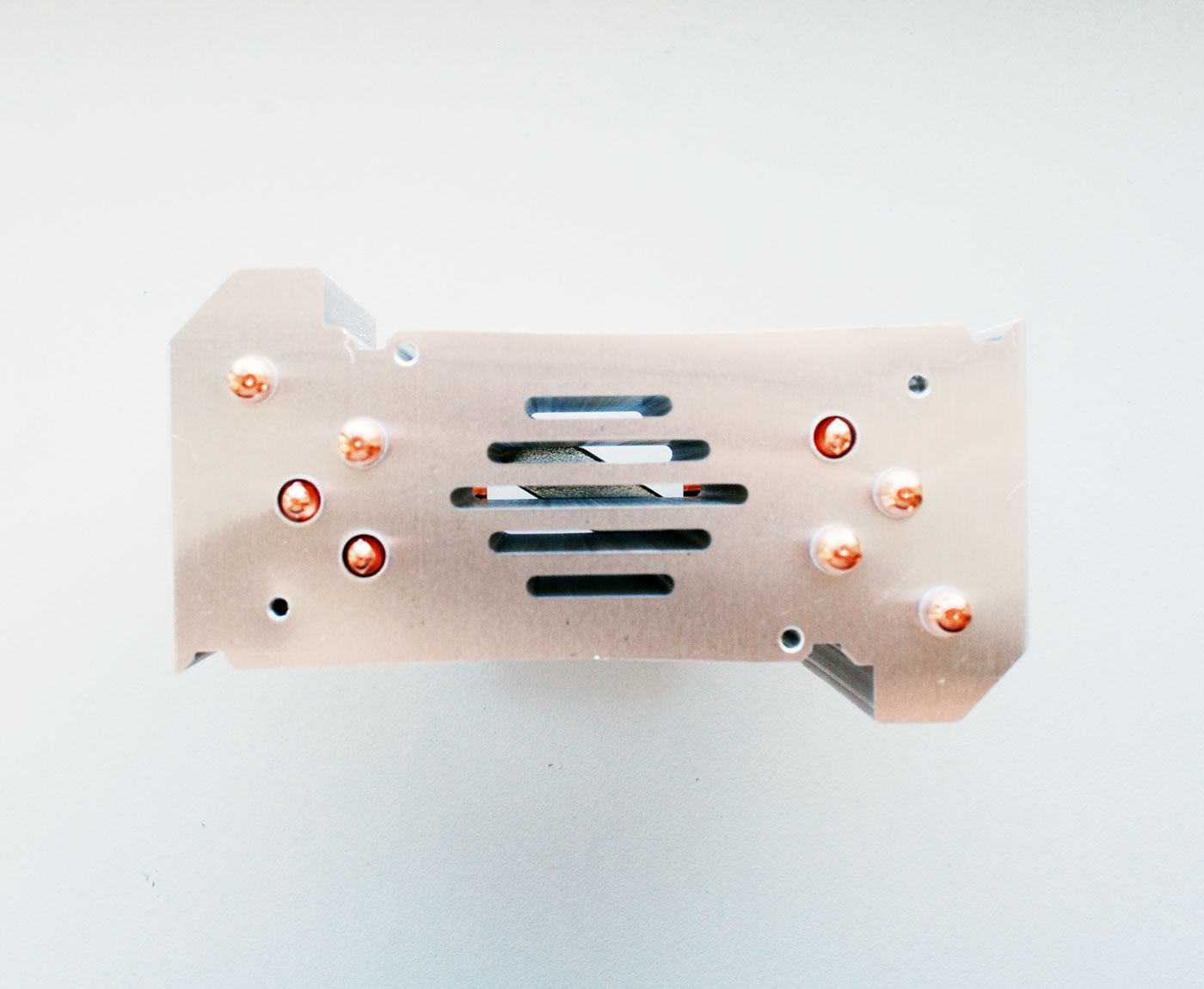

Сняв кожух с вентиляторами, можно изучить радиатор:

Он состоит из 48 алюминиевых пластин толщиной 0,45 мм, с межрёберным расстоянием 1,8 мм. Обращают на себя внимание пять продольных прорезей в каждой пластине радиатора – можно предположить, что они выполнены для возникновения турбулентного воздушного потока вентиляторов и повышения эффективности теплосъёма. Расчётная площадь радиатора составляет 5045 см², что довольно неплохо для кулеров среднего класса.

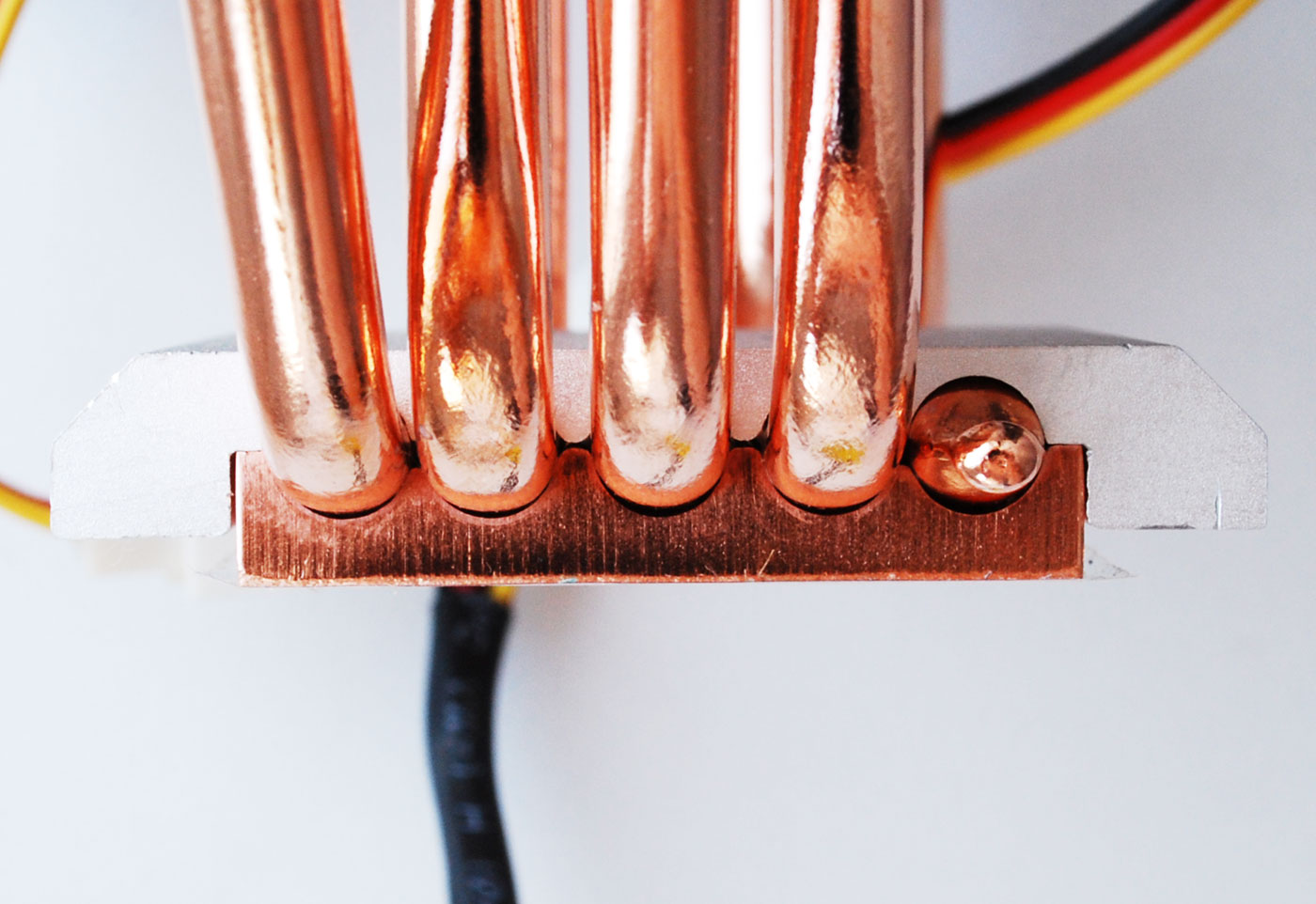

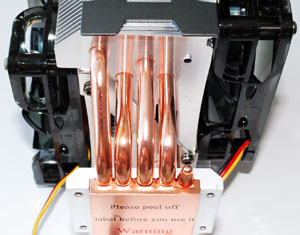

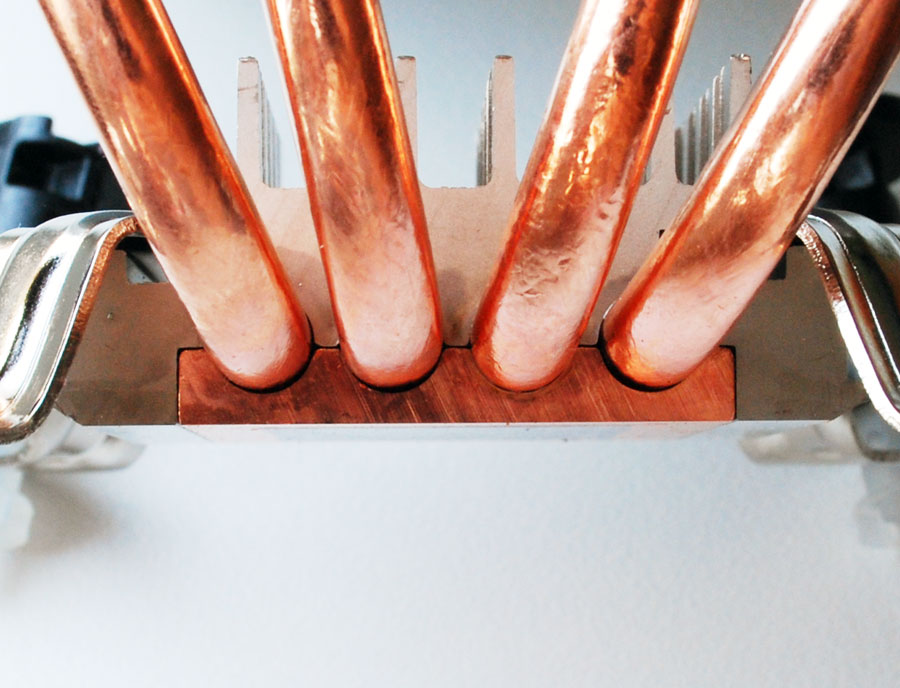

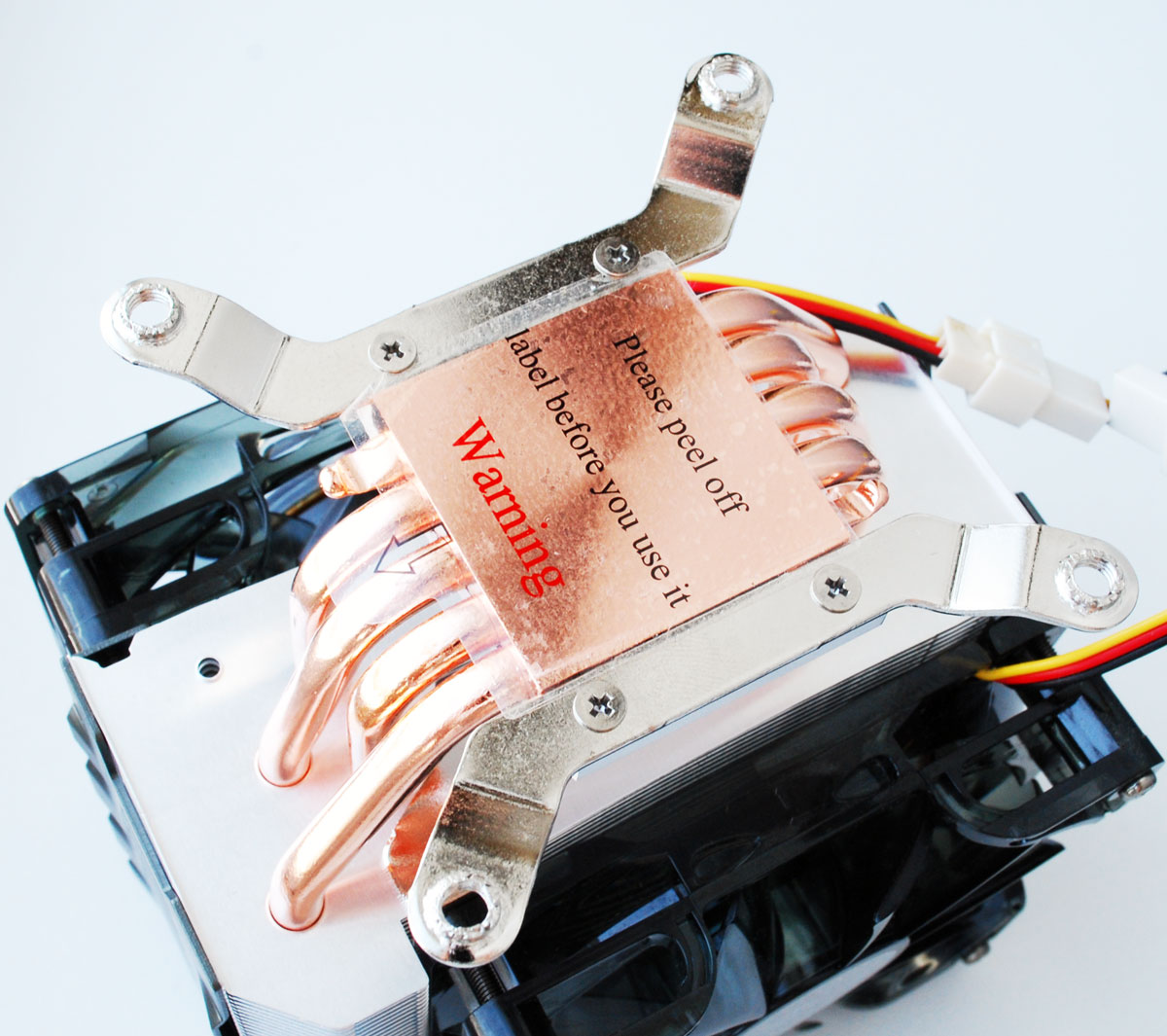

Трубки в медном основании кулера уложены в желобки:

Следов пайки не замечено, однако нам известно, что Cooler Master для обеспечения контакта трубок и основания кулеров всегда использует припой, а не термоклей. Видимо, просто всё сделали очень аккуратно.

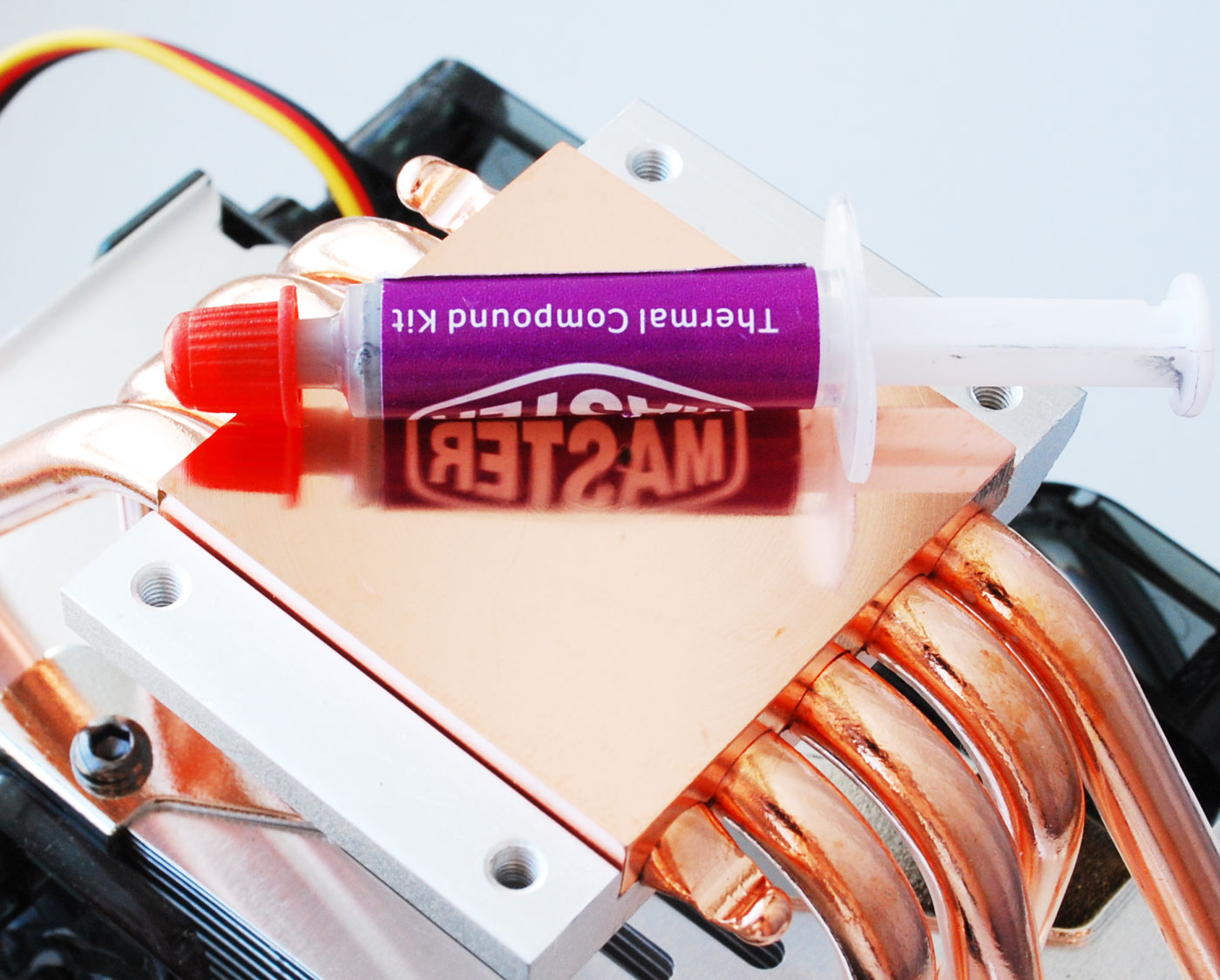

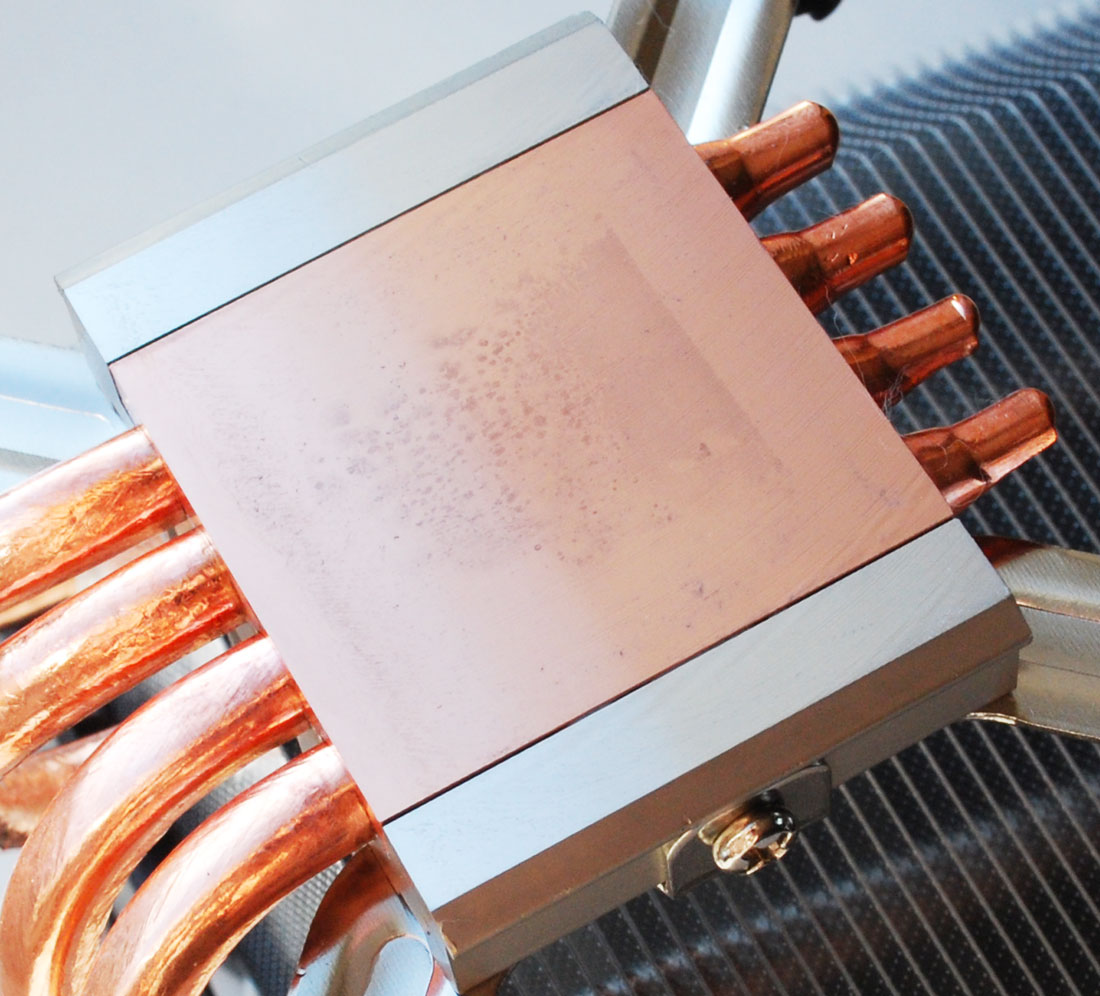

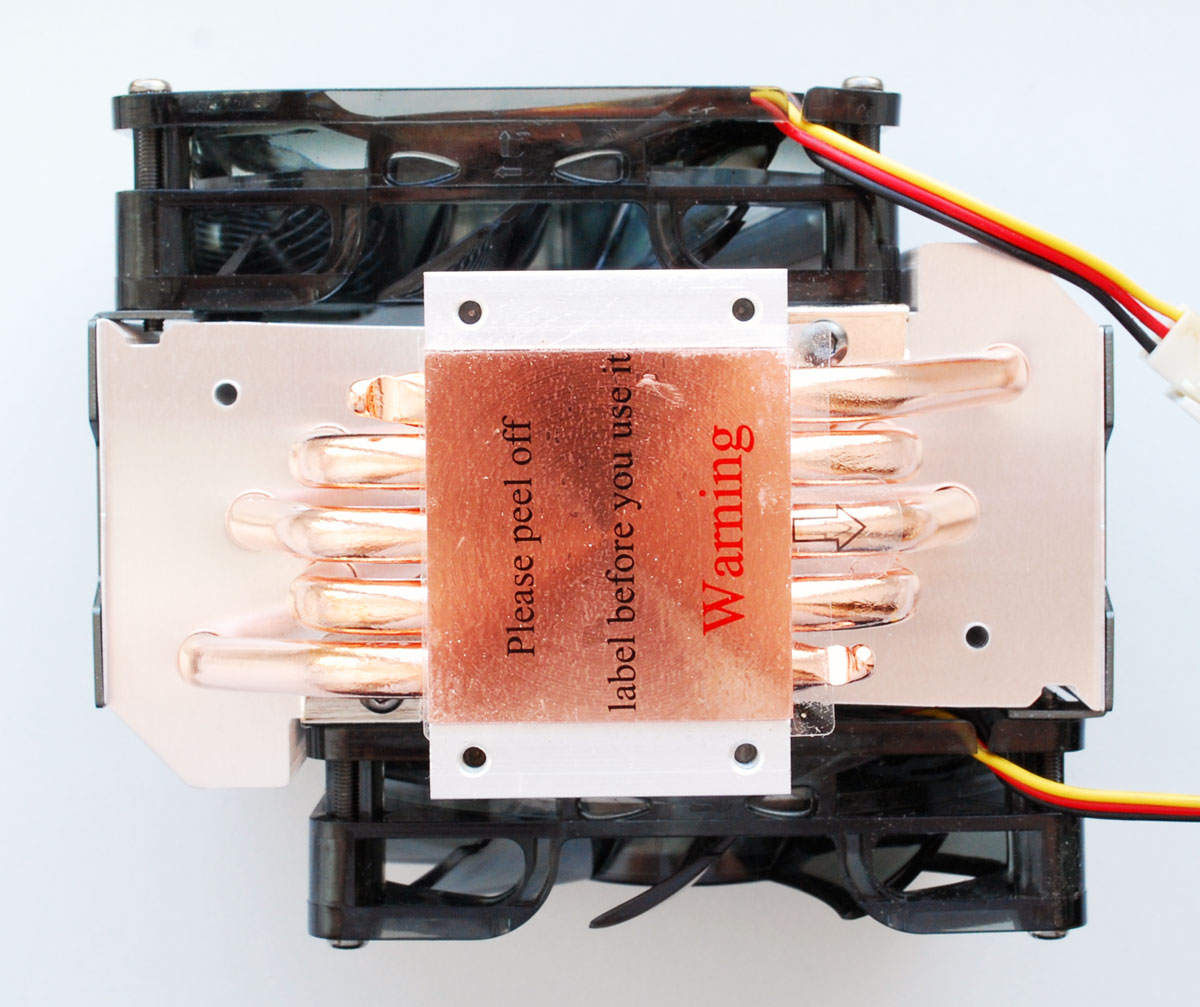

Поверхность медной пластины теплосъёмника ровная...

...и вполне хорошо обработана, хотя до вовсе не обязательной, но привлекательной зеркальной полировки немного не дотягивает:

Впрочем, это совсем не важно, главное, чтобы поверхность основания была ровная, что в случае с Cooler Master Hyper N520 соблюдено:

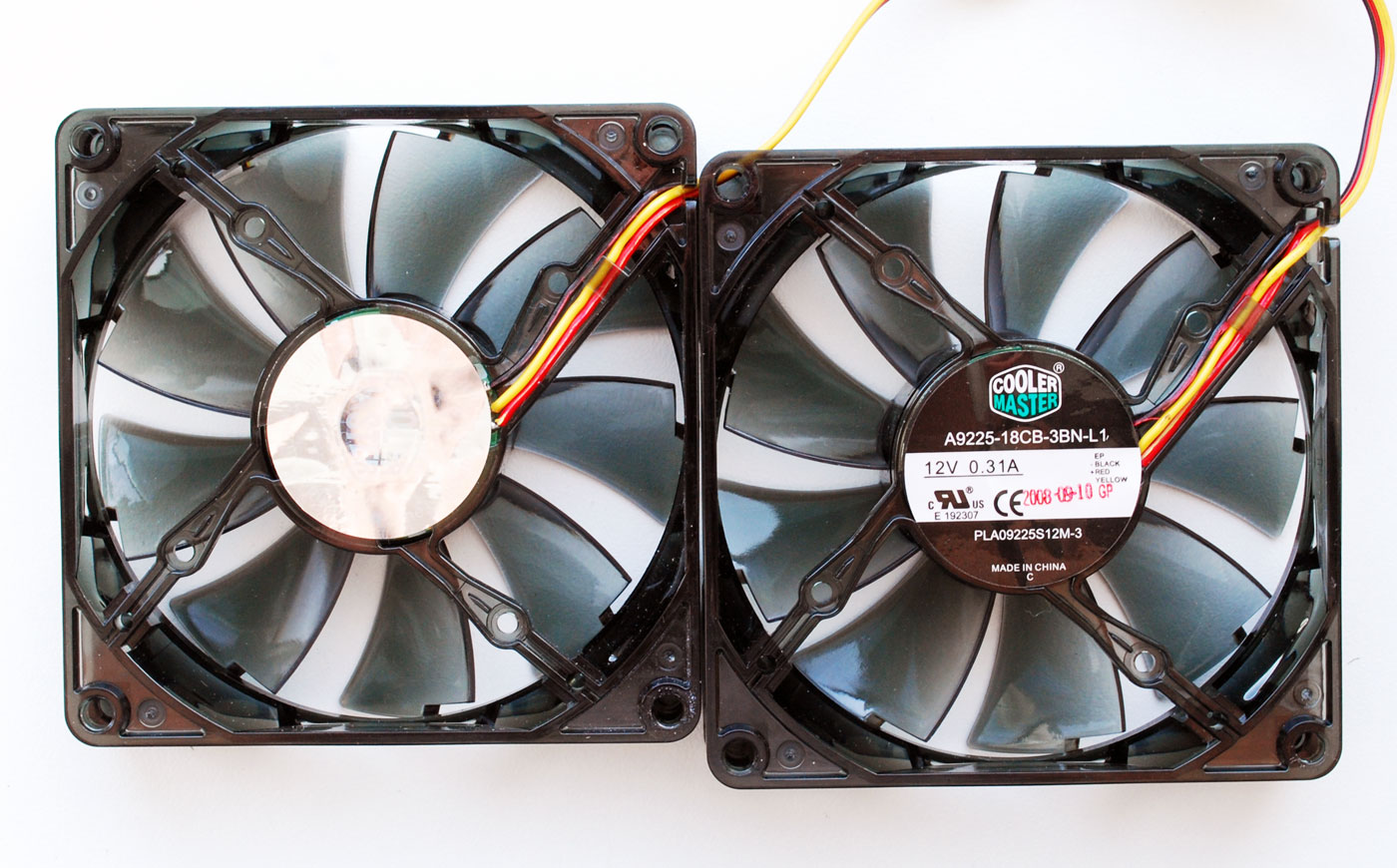

На радиаторе установлены два вентилятора типоразмера 92х92х25 мм (модель Cooler Master A9225-18CB-3BN-L1):

Скорость вращения обоих вентиляторов постоянна и равна 1800 об/мин. Воздушный поток составляет 43,8 CFM, а уровень шума не должен превышать 19,0 дБА. Статическое давление заявлено на отметке 3,24 мм водного столба (по всей видимости, в характеристиках указывается суммарное давление двух вентиляторов). Подшипники скольжения с винтовой нарезкой («Rifle Bearing») должны обеспечить функционирование вентиляторов в течении 70 тыс. часов, или около 7 лет.

Cooler Master Hyper N520 можно установить на все без исключения современные платформы. Для этого используются входящие в комплект крепления и соответствующая им поддерживающая пластина.

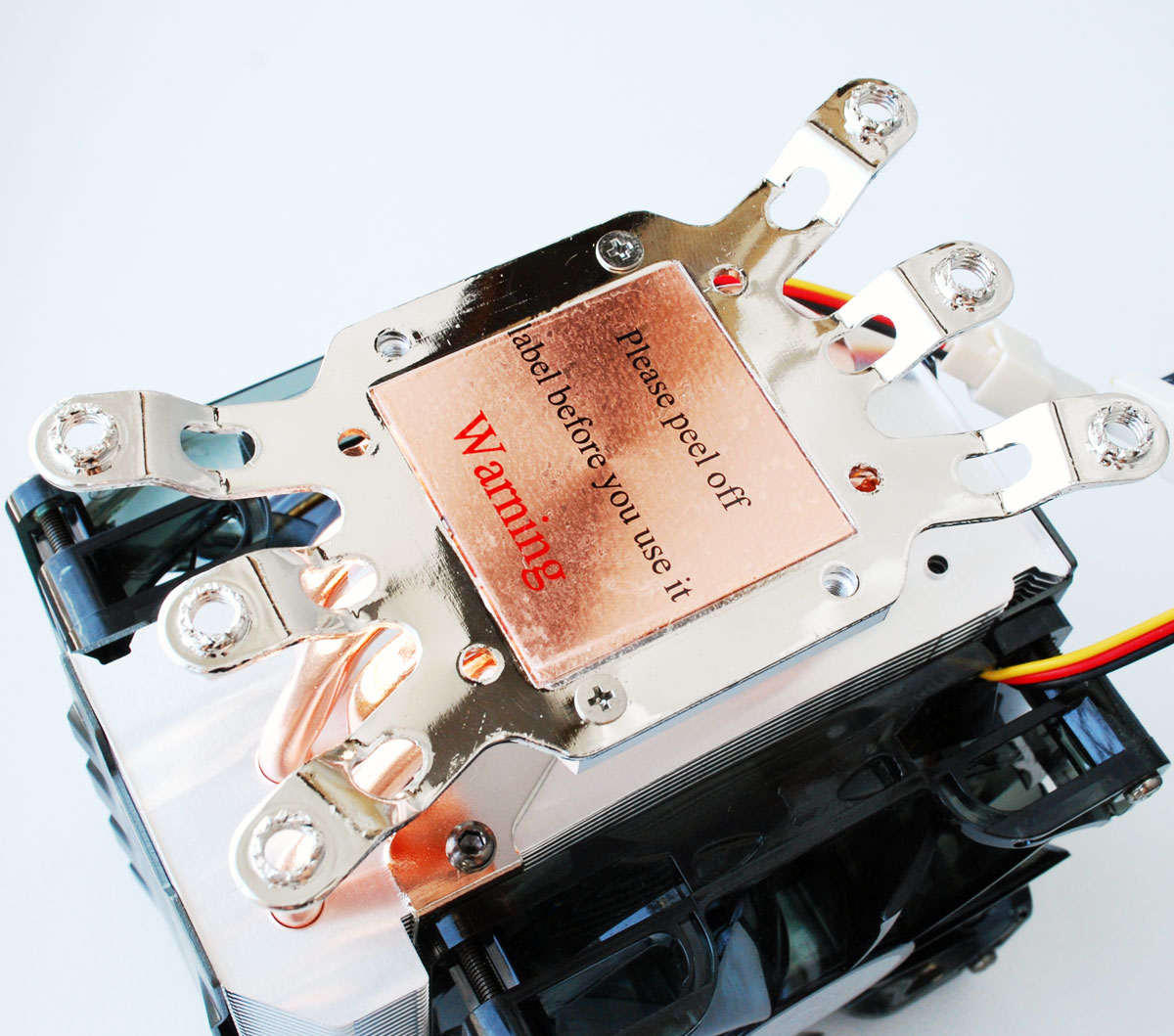

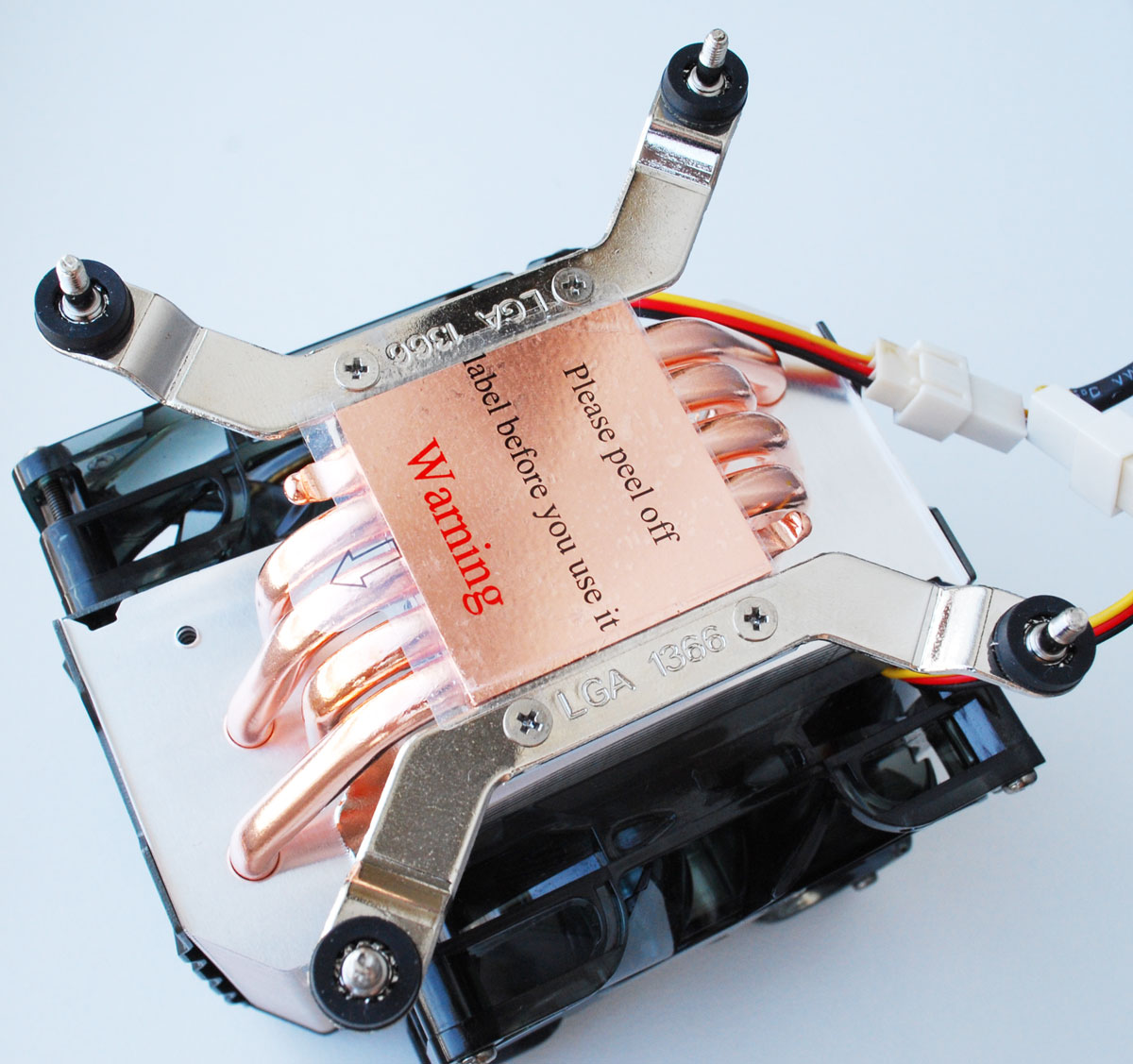

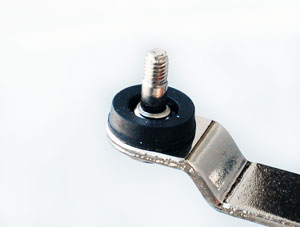

Для предотвращения повреждения материнской платы на винты надеваются резиновые шайбы:

Затем кулер притягивается с обратной стороны платы гайками через поддерживающую пластину или пластиковые шайбы, если установке пластины что-то помешает.

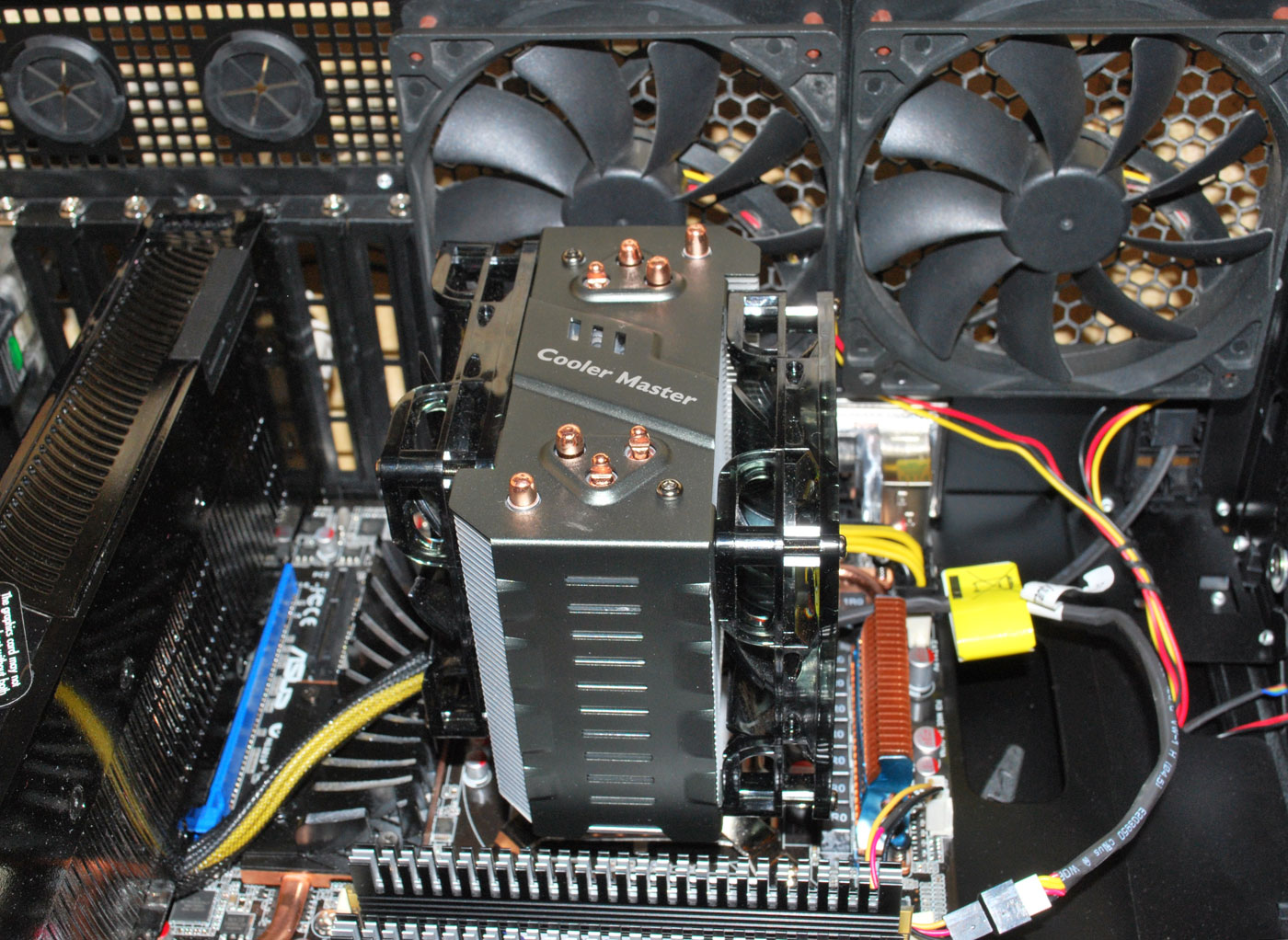

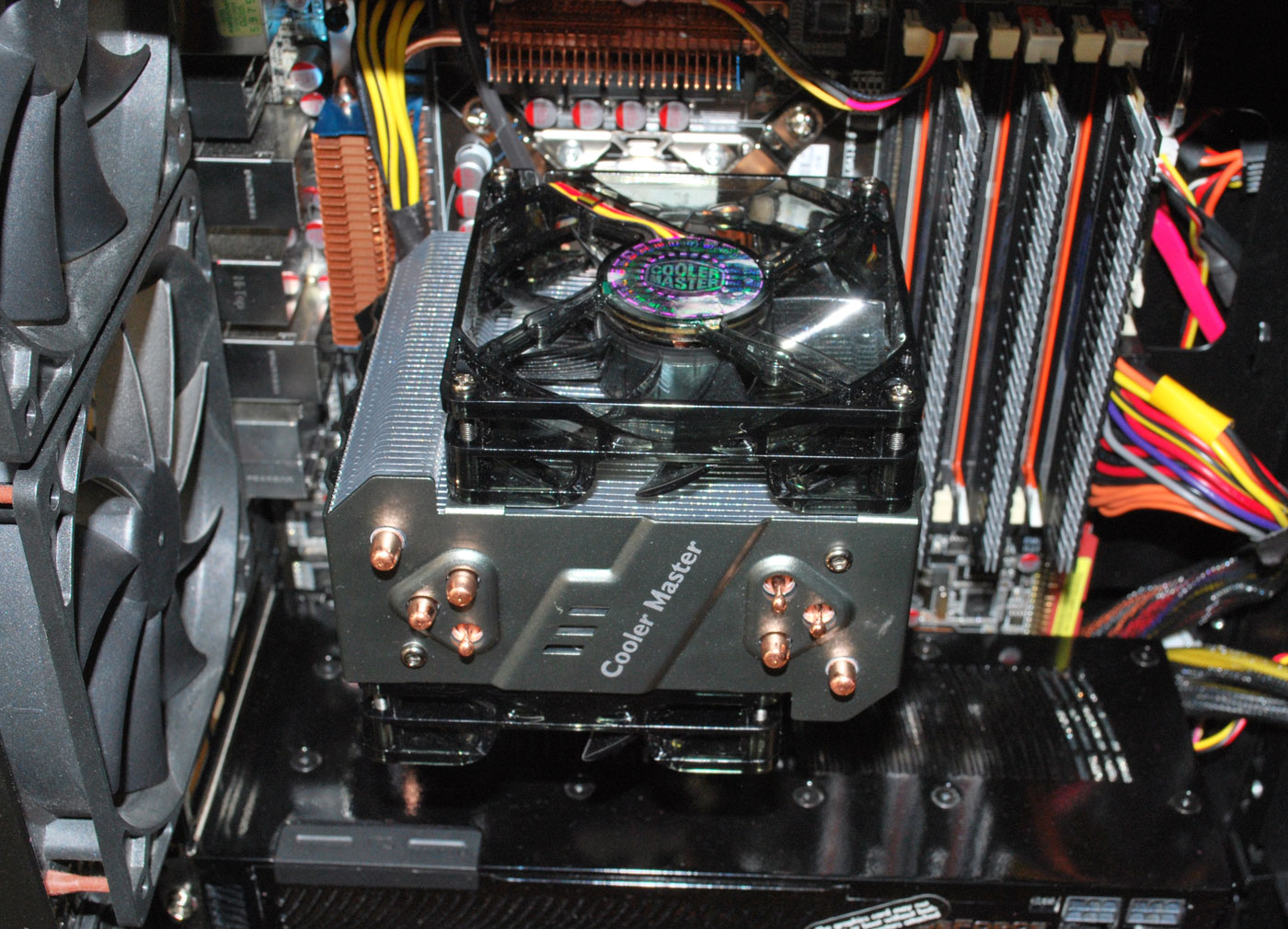

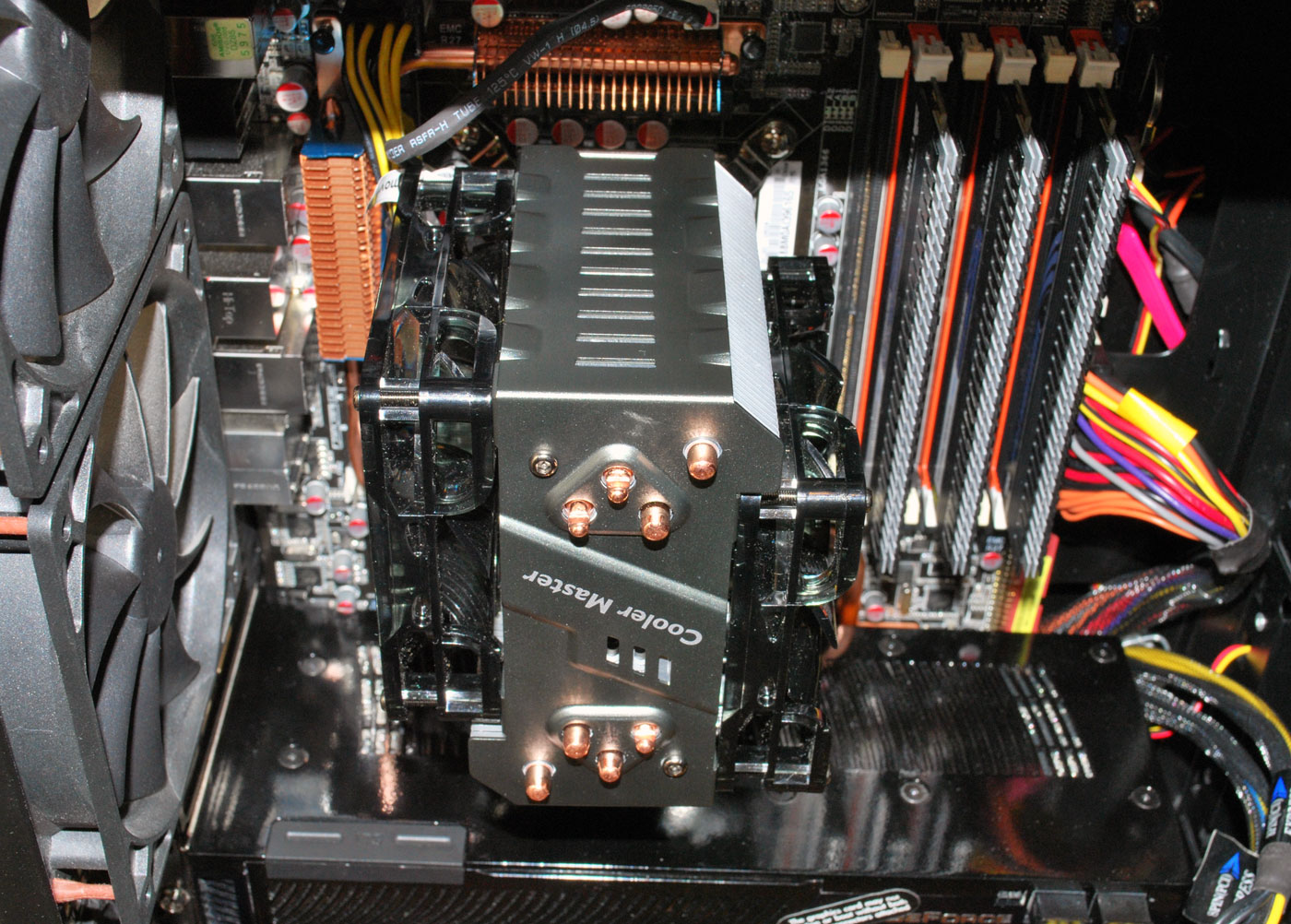

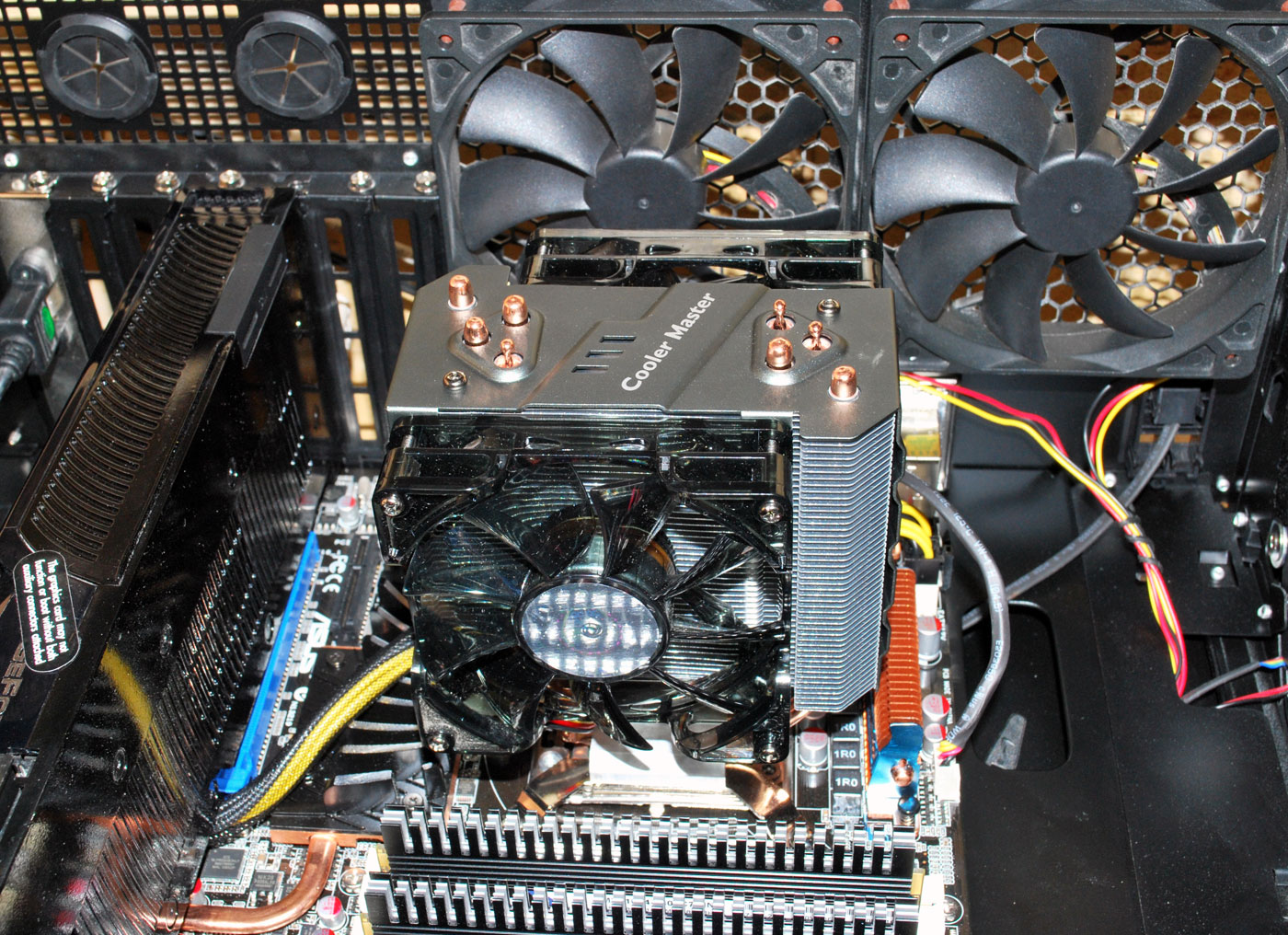

Внутри корпуса системного блока Cooler Master Hyper N520 выглядит следующим образом:

В инструкции по установке отмечено, что внутри корпуса системного блока кулер лучше сориентировать по направлению воздушного потока к задней стенке. Однако, в нашем тестировании выяснилось, что более высокую эффективность кулер демонстрирует при его повороте на 90°:

При такой установке, температура процессора в пике нагрузки была стабильно на 3—4 °C ниже, чем в первом случае. Расстояние от поверхности материнской платы до нижней пластины радиатора кулера равно 36,6 мм, следовательно, помех элементам околосокетного пространства он не создаст.

Рекомендованная производителем стоимость Cooler Master Hyper N520 составляет 39,9 доллара США.

Scythe Katana 3 (SCKTN-3000)

Вторая новинка – кулер Scythe Katana 3 – уже появился на полках магазинов. Он поставляется в компактной коробке, по традиции Scythe, испещренной различного рода информацией:

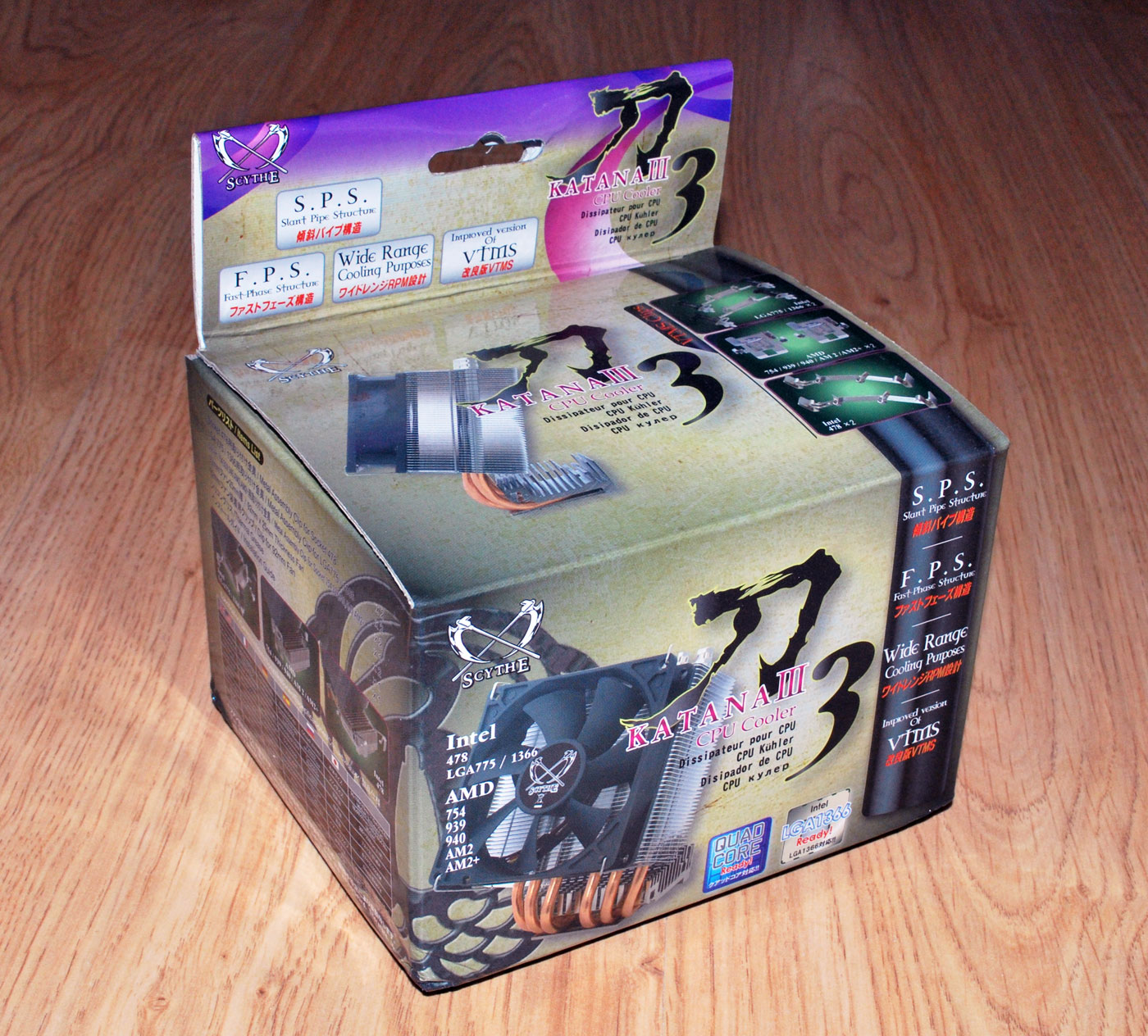

Особенности нового кулера изложены на коробке на двух языках – английском и японском, а вот спецификации уже на шести, в числе которых и русский:

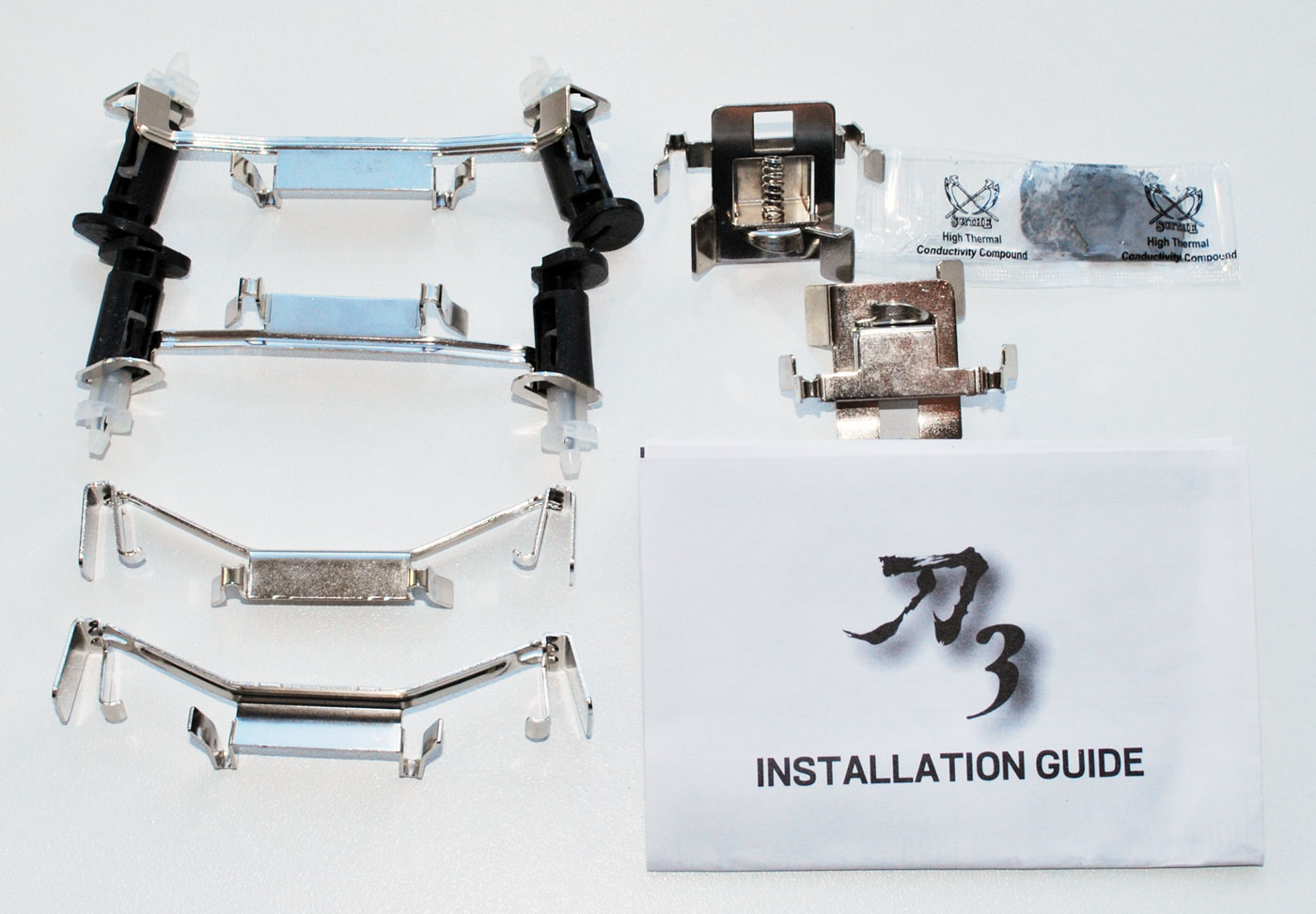

Вместе с кулером поставляются крепления трёх типов, термопаста SilMORE и инструкция по установке:

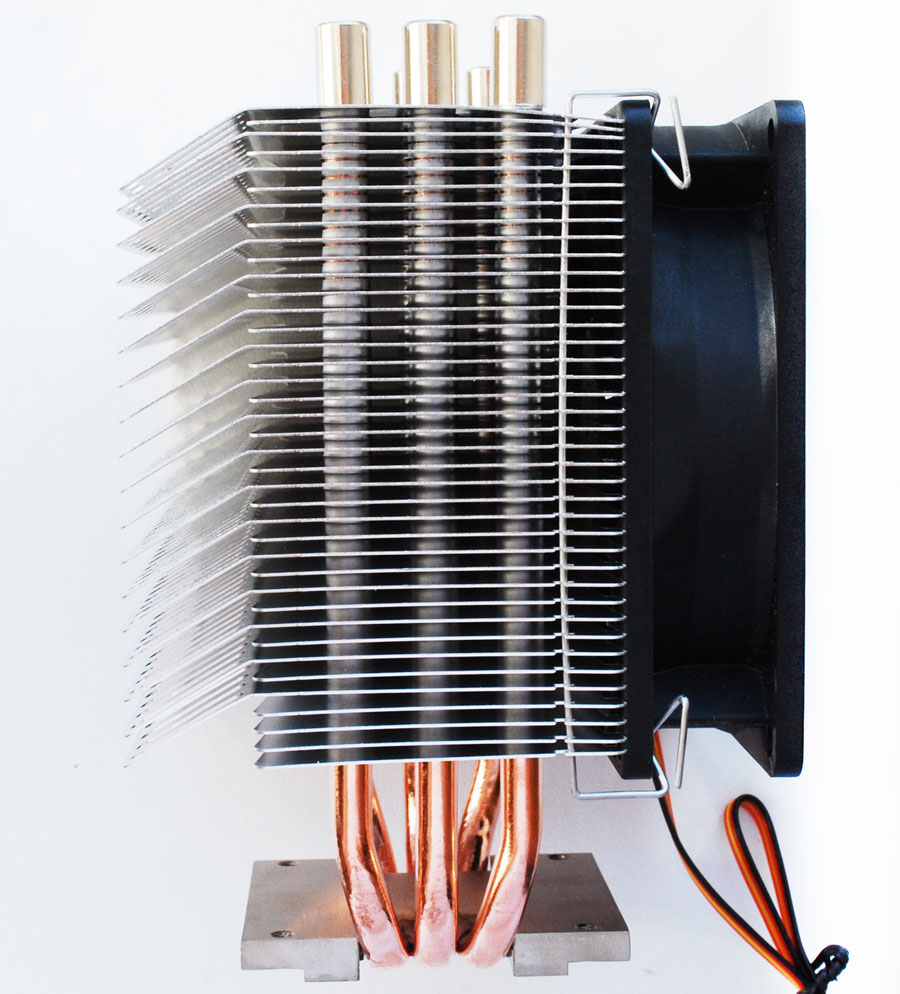

Нетрудно догадаться, что Scythe Katana 3 является продолжением линейки «самурайских мечей» - кулеров Katana и Katana 2. В отличие от предшествующих ей моделей, Katana 3 основана на трёх медных тепловых трубках, а не двух, как прежде. Хотя при первом взгляде на фотографии кажется, что трубок целых шесть, а вовсе не три:

Немного увеличились и размеры кулера, теперь они равны 94х108х143 мм, вес – 495 граммов. Вот что осталось прежним, так это наклон трубок и радиатора относительно основания:

Теперь эта особенность называется «S.P.S.» («Slant Pipe Structure»), но, как и прежде, нужна для обдува и снижения температуры элементов околосокетного пространства.

Радиатор кулера состоит из 47 алюминиевых пластин толщиной 0,35 мм с межрёберным расстоянием 2,0 мм. При этом расчётная площадь радиатора составляет 4292 см².

Вторая запатентованная технология, примененная в Scythe Katana 3, называется «F.P.S.» («Fast-Phase Structure»). В её кратком описании говорится, что под данной технологией подразумевается небольшой игольчатый радиатор, установленный над тепловыми трубками в основании кулера и предназначенный для дополнительного рассеивания тепла с трубок, помимо основного радиатора.

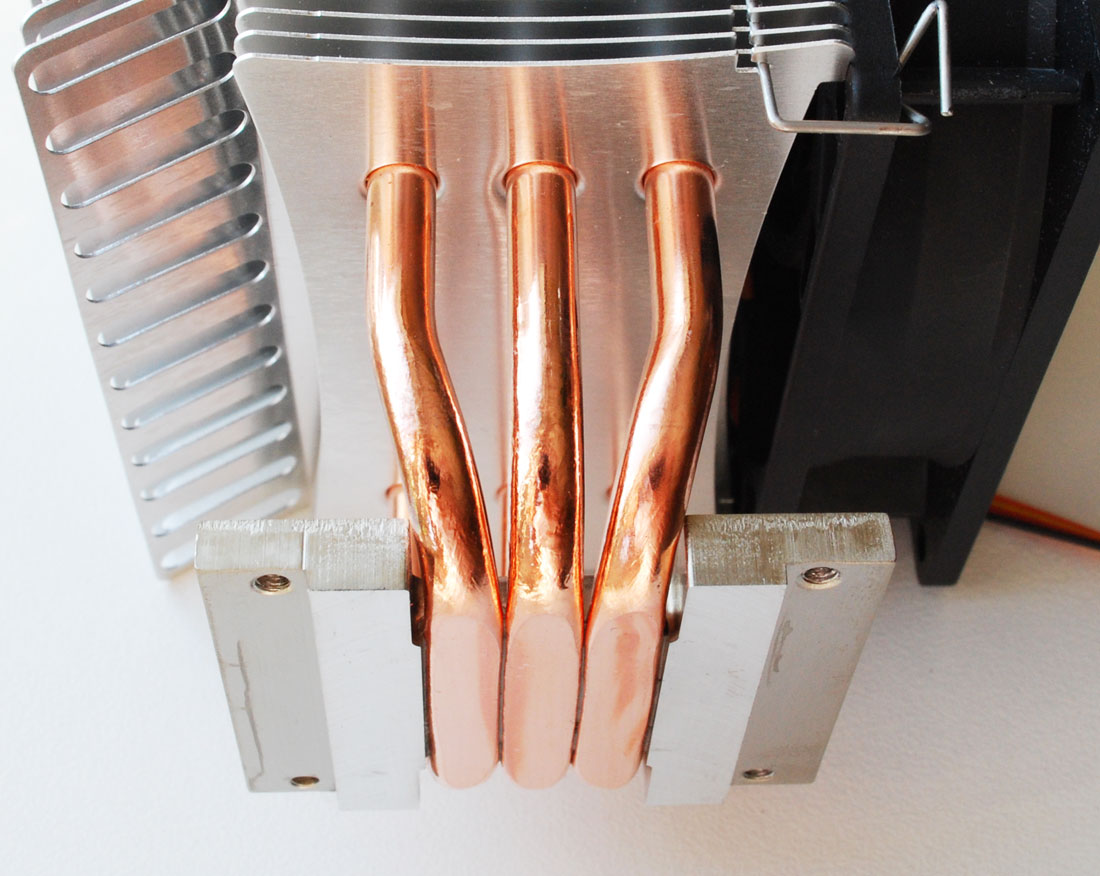

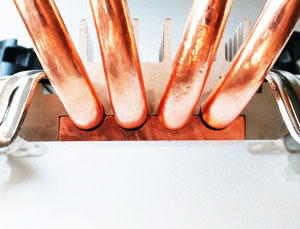

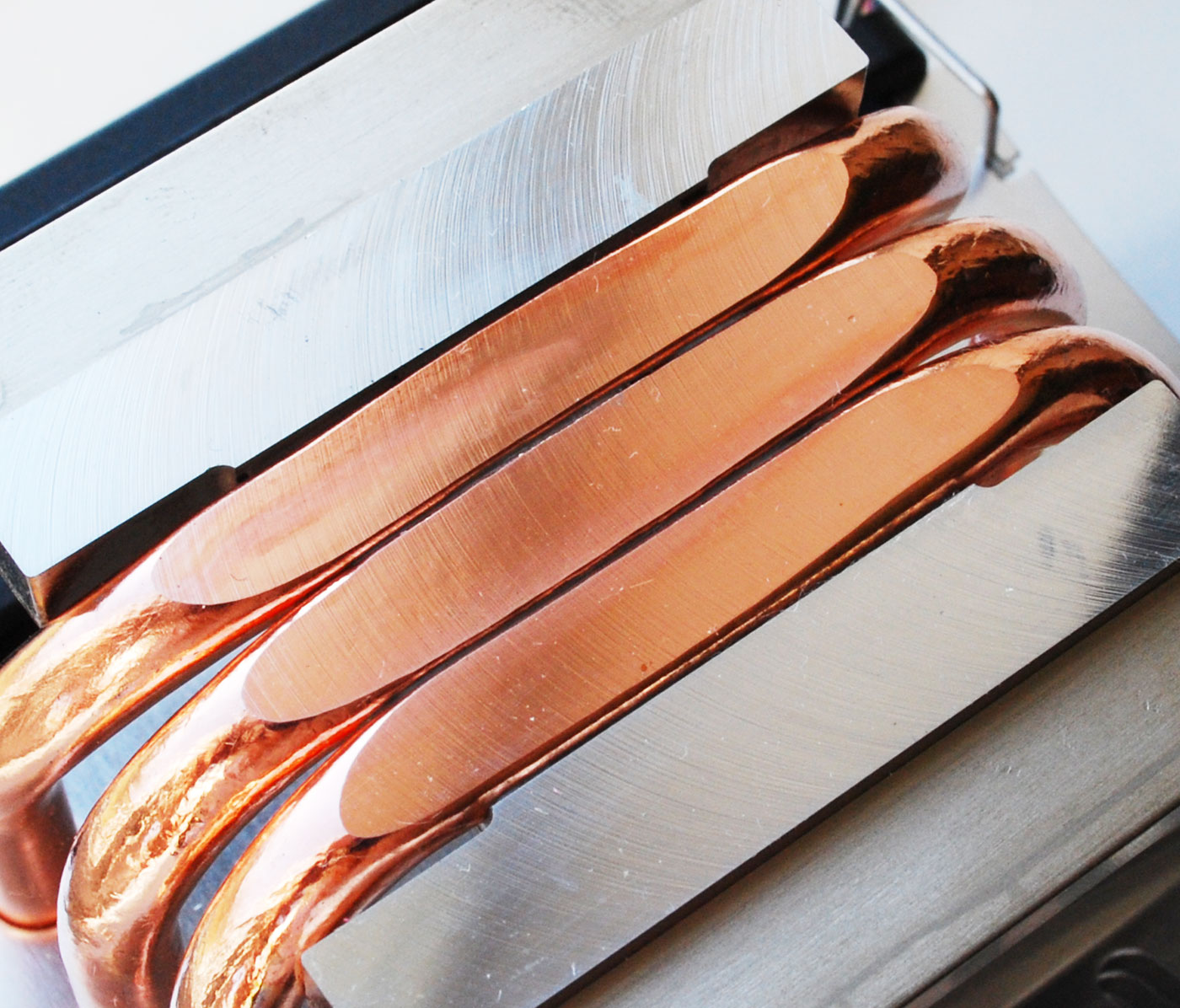

В основании трубки сплющены, припаяны и контактируют с подошвой, проходя по дуге:

Примерно такой же способ контакта трубок с основанием мы с вами уже видели прежде в кулере Scythe Kama Angle.

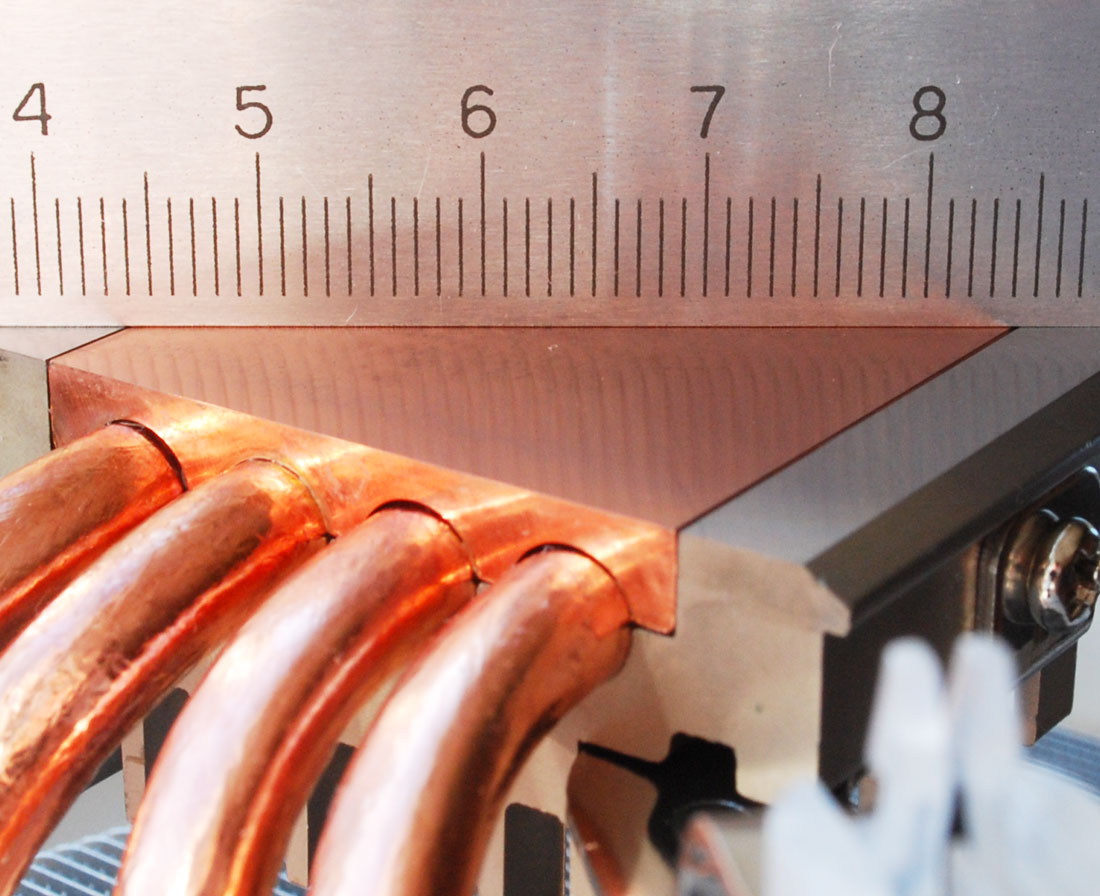

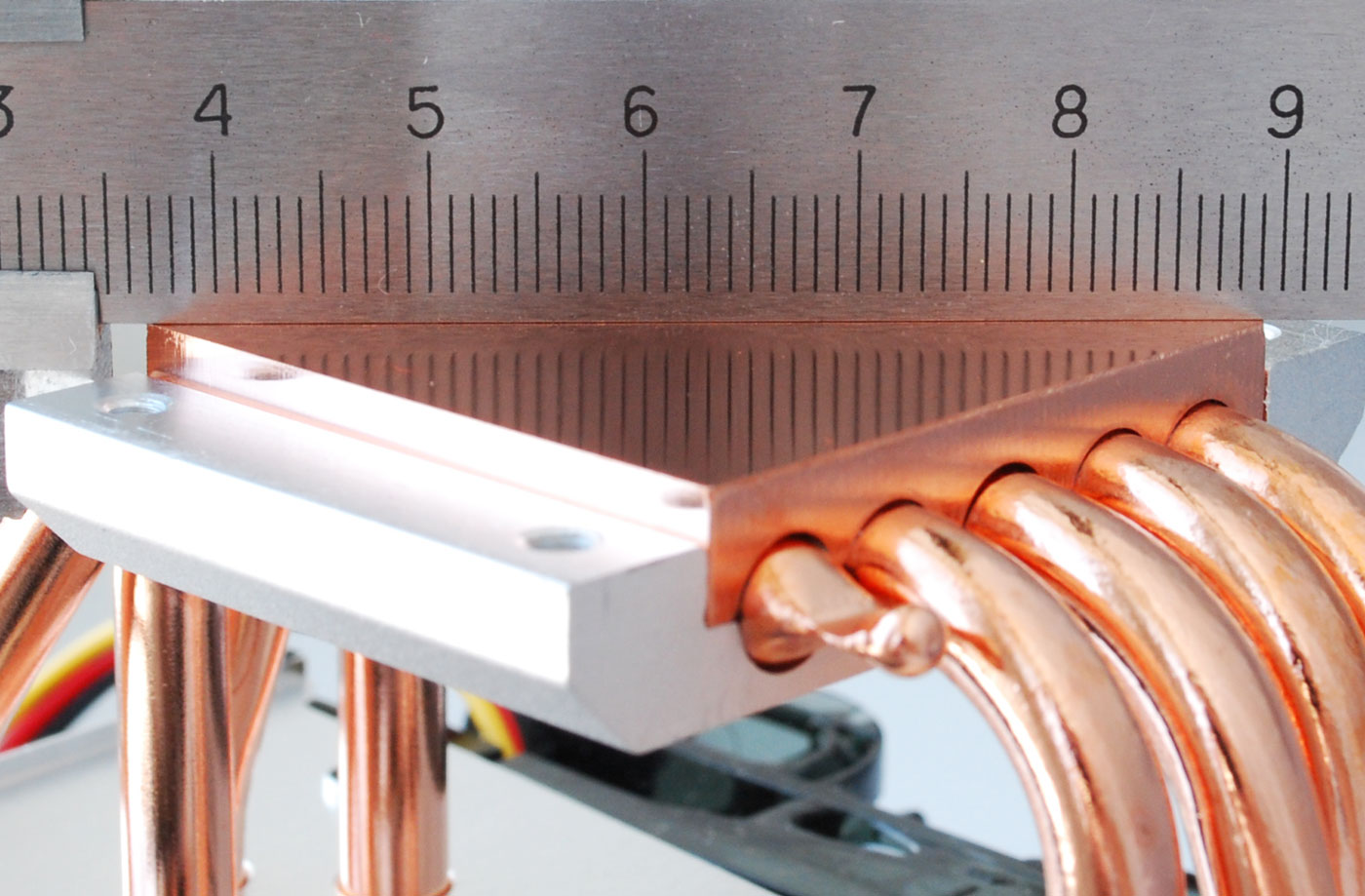

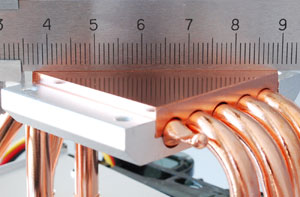

Толщина медной пластины в основании кулера равна 2,5 мм. Её поверхность покрыта тонким слоем никельсодержащего сплава, который защищён от царапин полиэтиленовой плёнкой с предупреждением об обязательном её удалении перед установкой кулера:

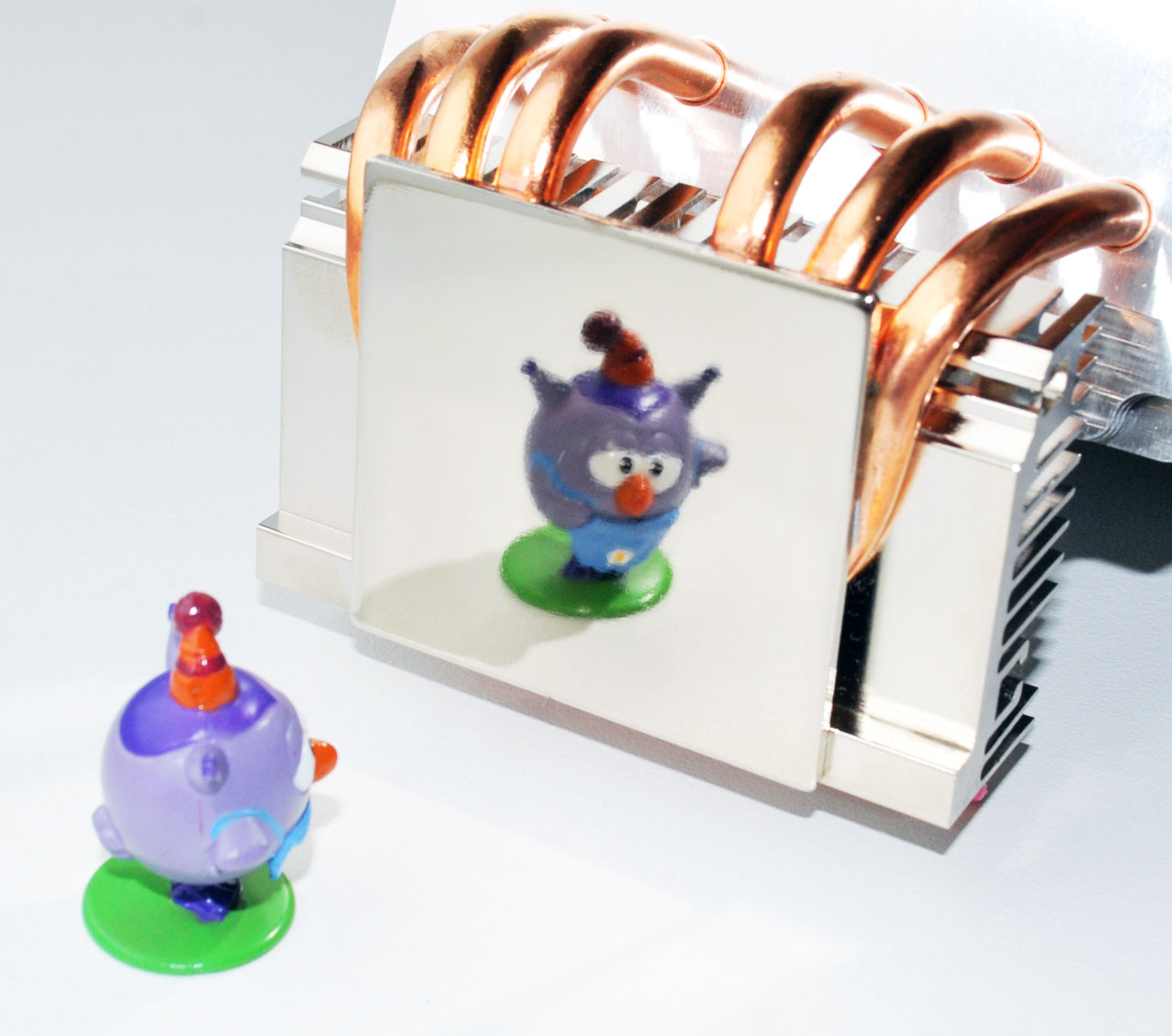

Поверхность основания исключительно ровная и отполирована так, что конкурсный смешарик Крош остановился в изумлении от своего отражения:

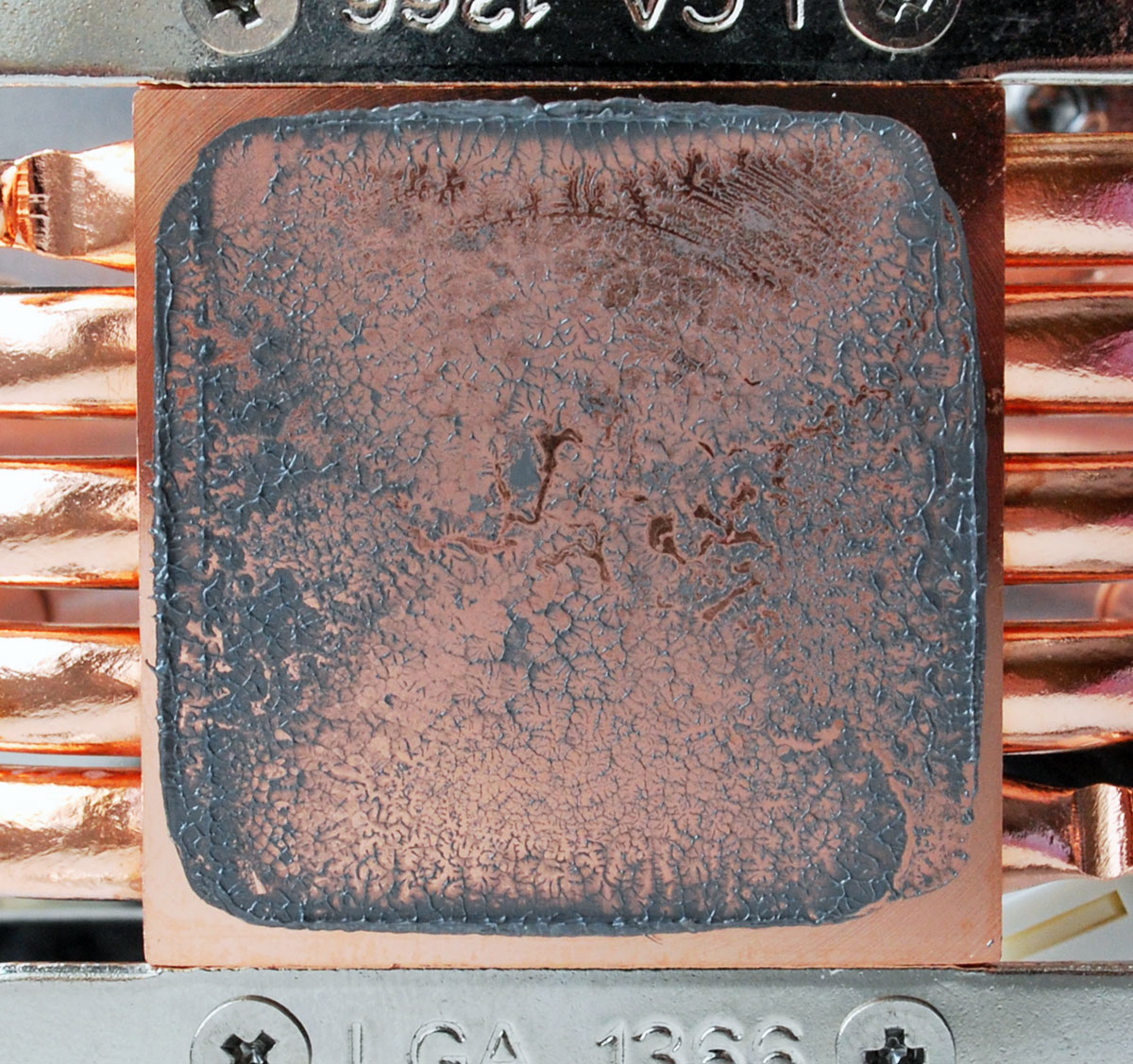

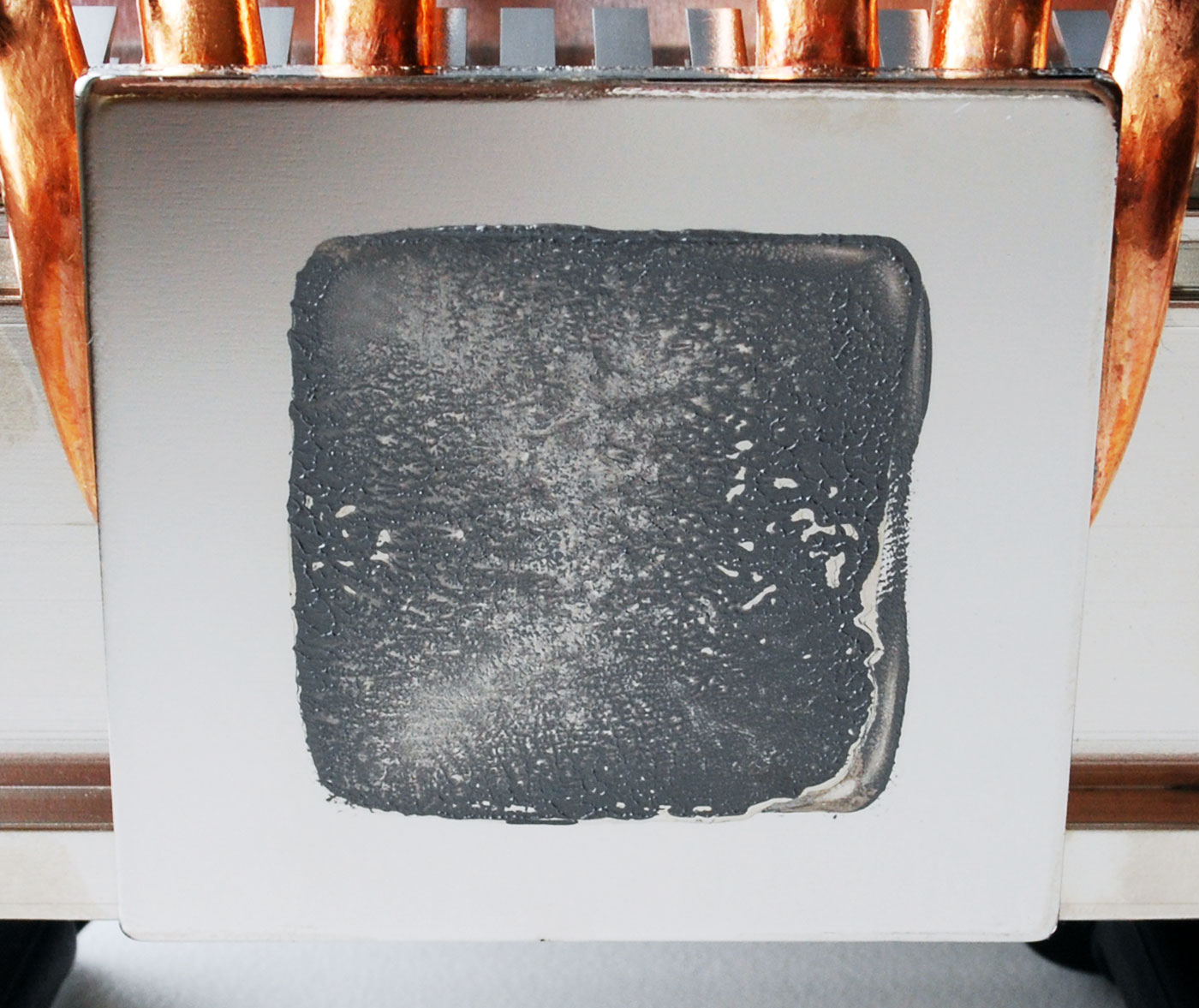

А вот к полученному на теплораспределителе процессора отпечатку вполне можно придраться, так как он вышел неравномерным. Но причина тому кроется вовсе не в кривом основании кулера, как это можно было бы предположить, а в креплении типа «push-pin». К сожалению, при креплении кулера пластиковыми защёлками не всегда удаётся обеспечить равномерный контакт теплораспределителя процессора и основания кулера.

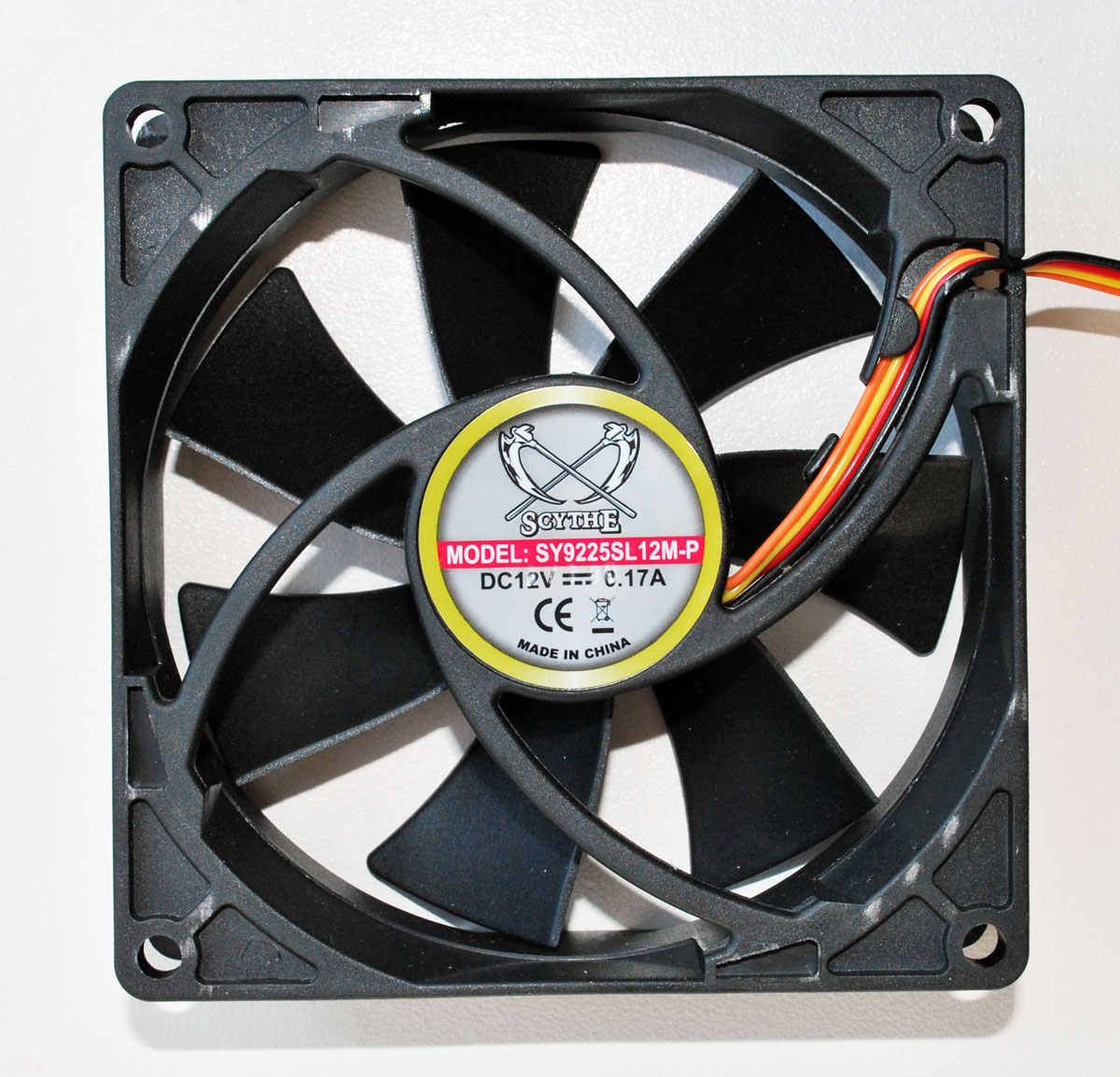

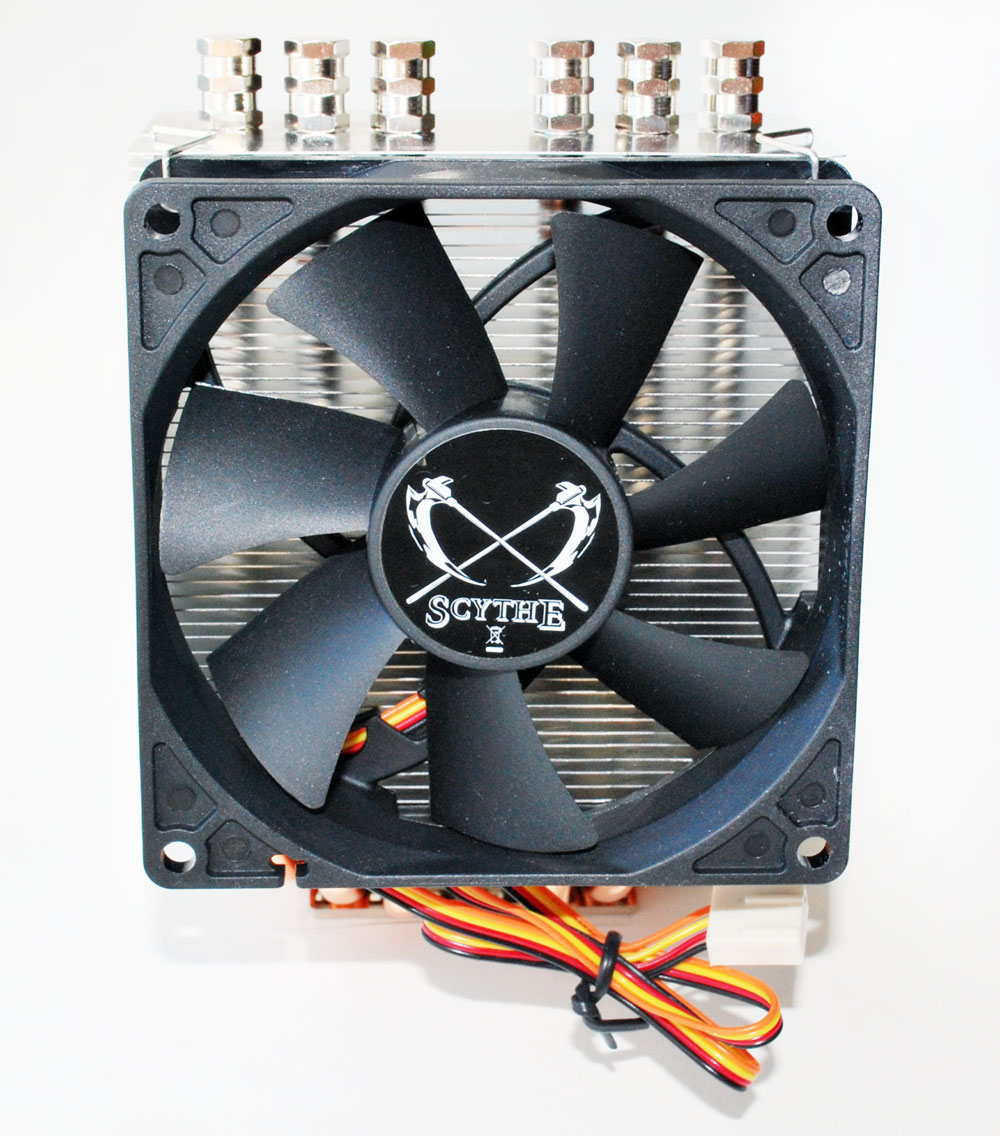

Scythe Katana 3 оснащен 92-мм семилопастным вентилятором (модель Scythe SY9225SL12M-P), скорость вращения крыльчатки которого варьируется методом широтно-импульсной модуляции в диапазоне от 300 до 2500 об/мин:

Согласно спецификациям, воздушный поток вентилятора изменяется в зависимости от оборотов от 6,7 до 55,55 CFM при уровне шума от 7,2 до 31,07 дБА. Срок службы подшипника скольжения вентилятора и статическое давление не указываются.

Проблему совместимости своих кулеров с существующими на рынке процессорами Scythe решают глобально и одновременно просто: системой креплений «V.T.M.S.» («Versatile Tool-Free Multiplatform System»), вставляемых в специальные пазы в нижнем радиаторе кулера:

Для установки на материнские платы с разъёмами LGA 775 и LGA 1366 используется один тип крепления, но для второго случая защёлки нужно передвинуть к концам крепления:

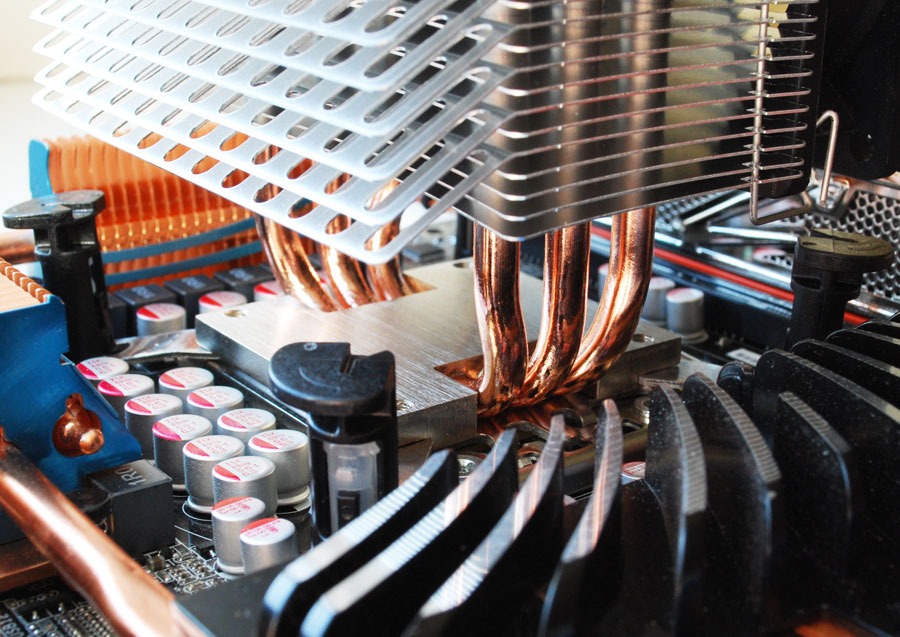

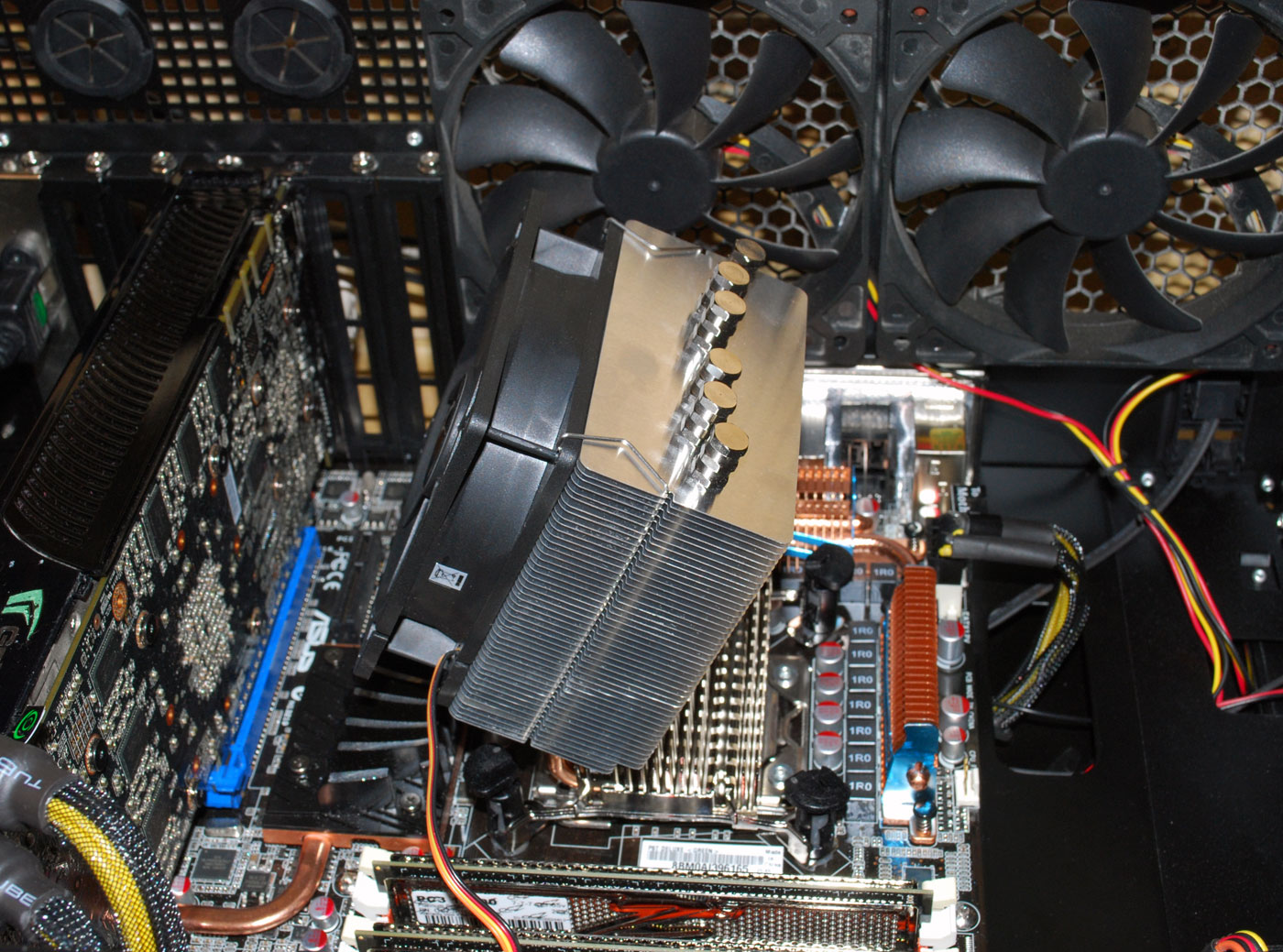

В инструкции по установке Katana 3 его приоритетная ориентация на процессоре внутри корпуса системного блока не указана, поэтому во время тестов он был сориентирован концами тепловых трубок вверх:

В таком положении Scythe Katana 3 охлаждал процессор на 2 °C эффективнее, чем при его установке по направлению воздушного потока к задней стенке корпуса. Невелика разница, но всё же она есть. В силу своей компактности, новый кулер нисколько не мешает элементам околосокетного пространства и не конфликтует с ними.

Рекомендованная производителем стоимость новинки — 32 доллара США, и в московской рознице кулер действительно продается за эту сумму — то есть, примерно за тысячу рублей. Это также позволяет отнести Scythe Katana 3 к кулерам среднего класса.

GELID Silent Spirit

Компания GELID является новичком в сфере систем охлаждения, поэтому её продукция пока ещё на порядок менее распространена, чем Scythe или Cooler Master. Тем не менее, ранее мы уже имели возможность оценить эффективность термопасты GELID GC-1, а уже в самом ближайшем будущем проверим новые 120-мм вентиляторы GELID в ходе большого тестирования. Ну а сегодня, познакомимся с первым и пока единственным кулером, названным «Silent Spirit» («Тихий Дух»).

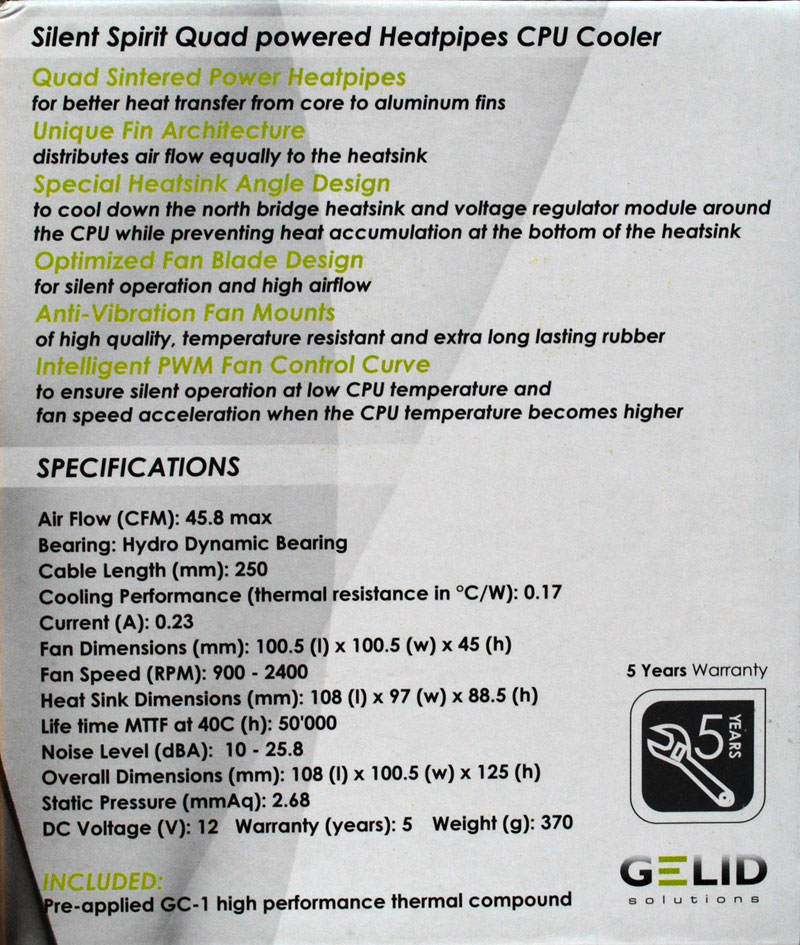

С лицевой стороны маленькой картонной коробки, в которой поставляется кулер, выполнен небольшой вырез. Сквозь него видна часть системы охлаждения:

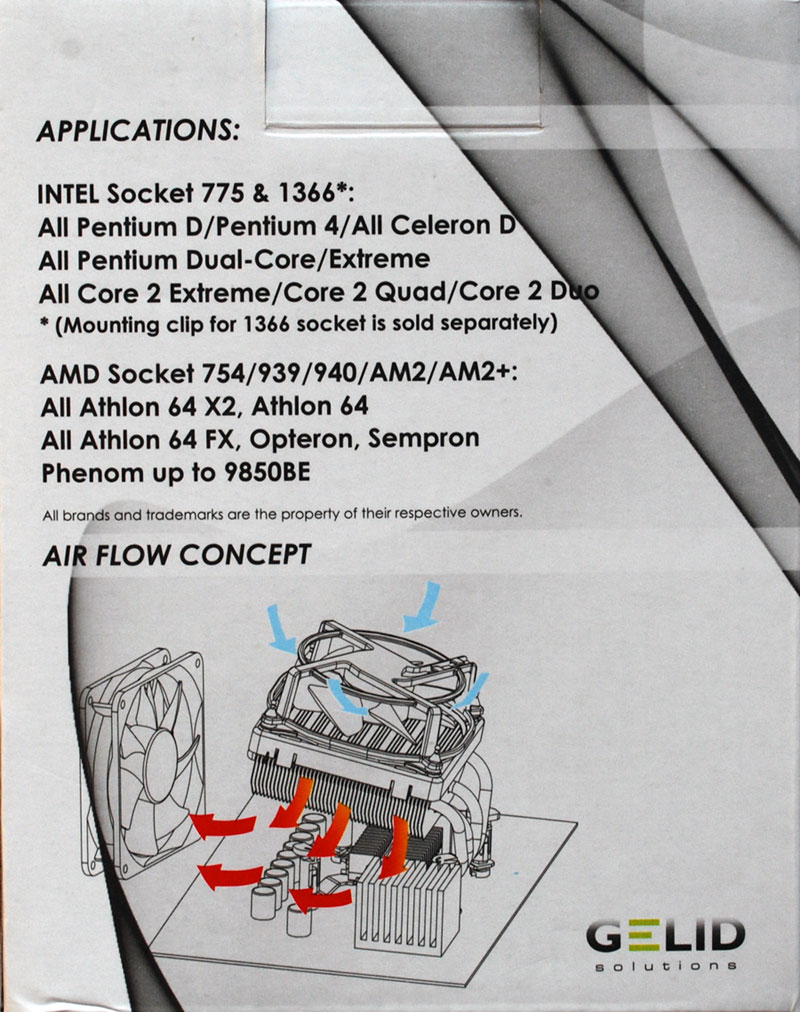

На коробке нет ни одного пустого места – всё занято информацией о кулере:

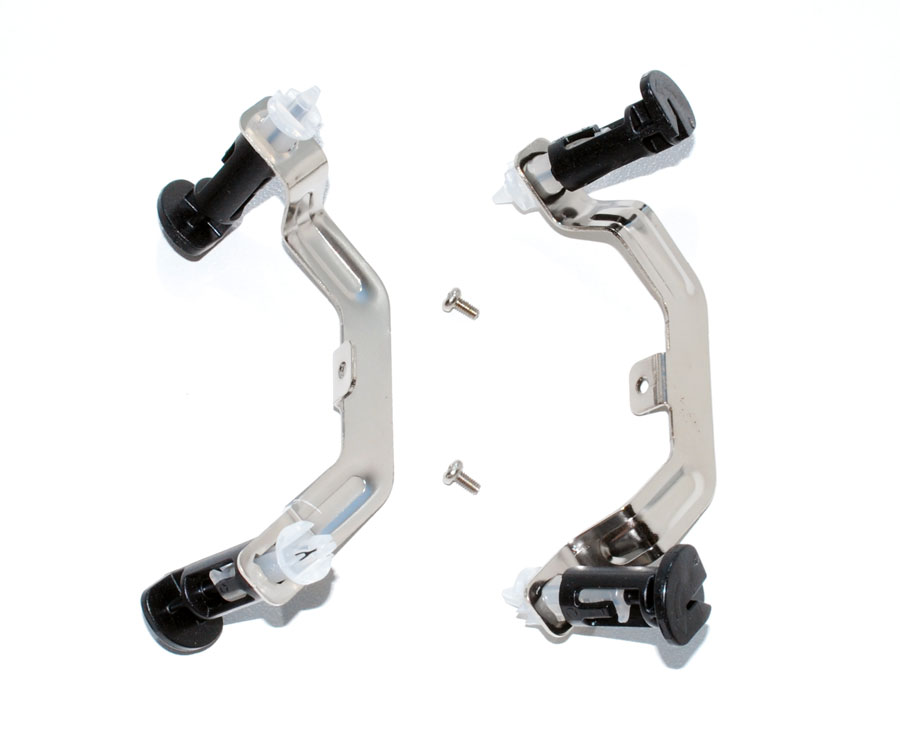

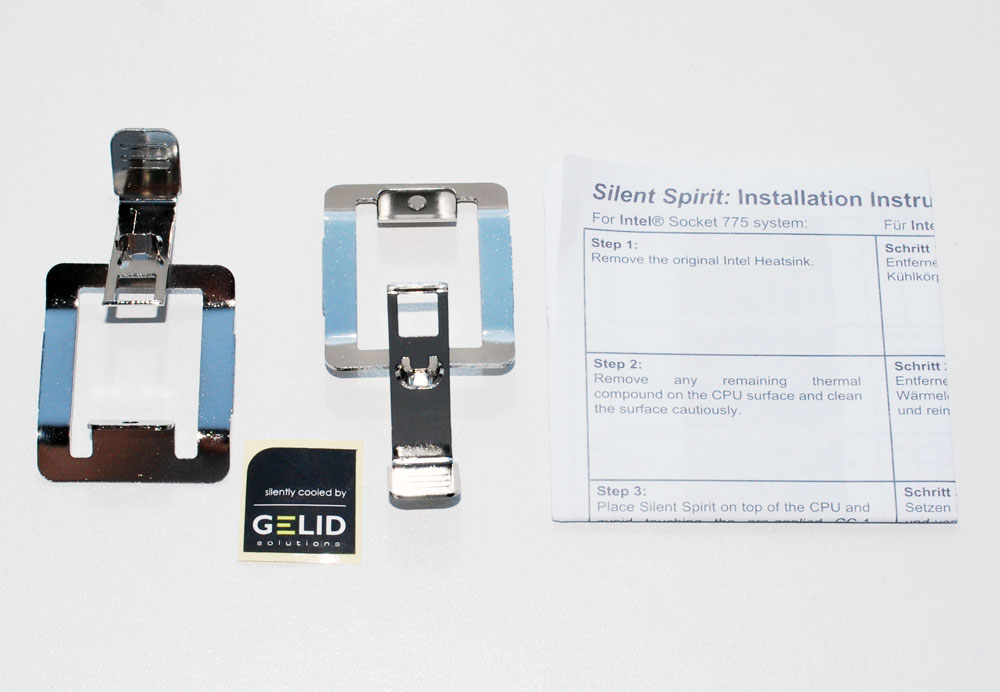

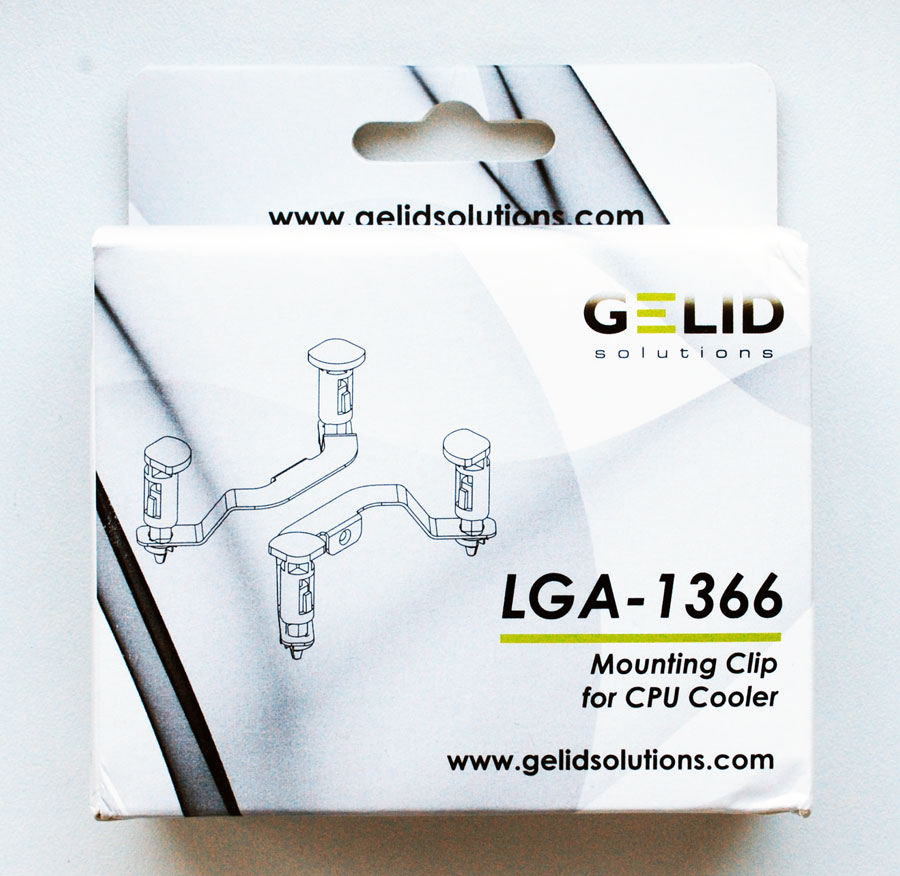

Вместе с Silent Spirit поставляется крепление для материнских плат под процессоры AMD, маленькая наклейка и краткая инструкция по установке кулера:

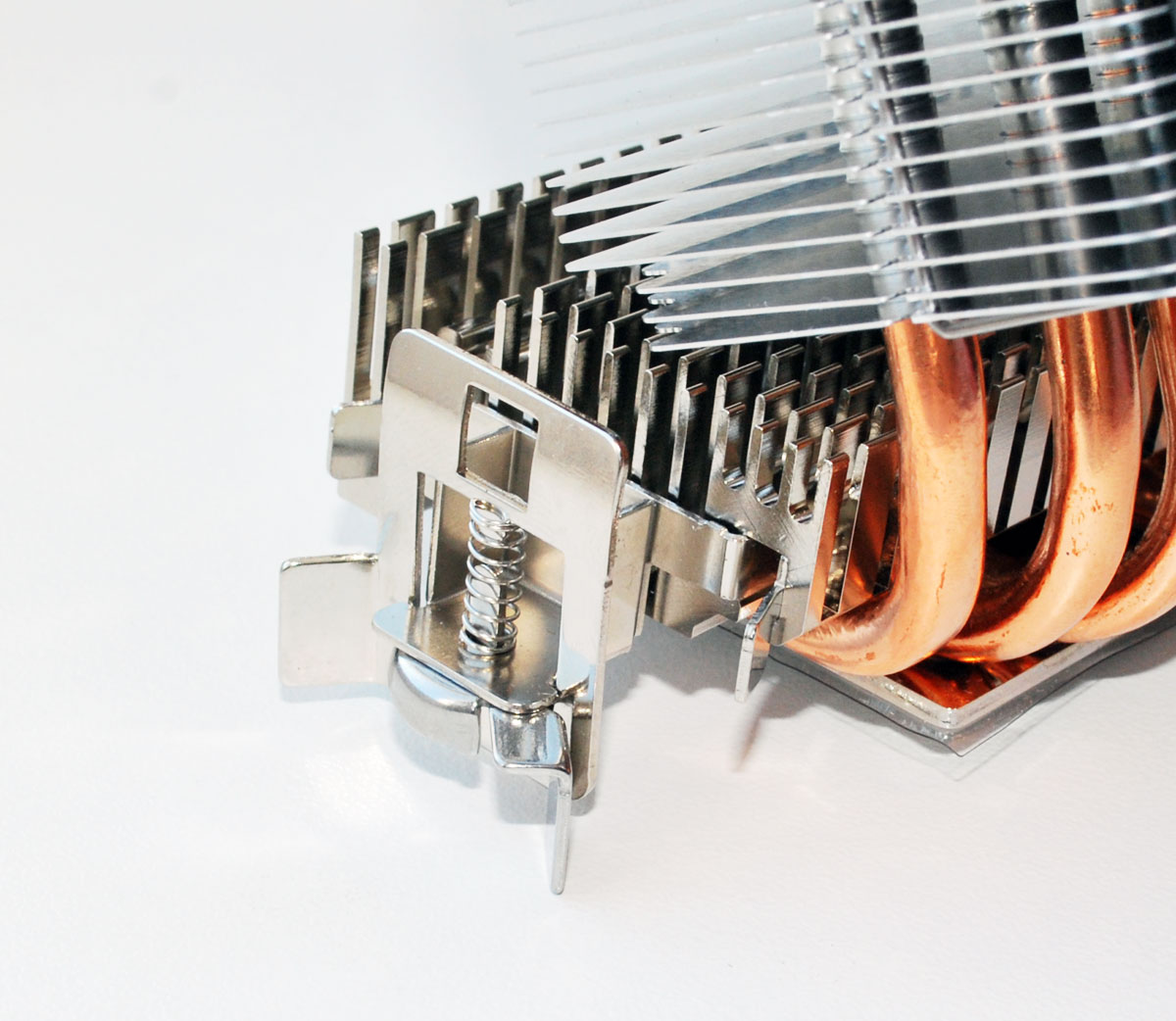

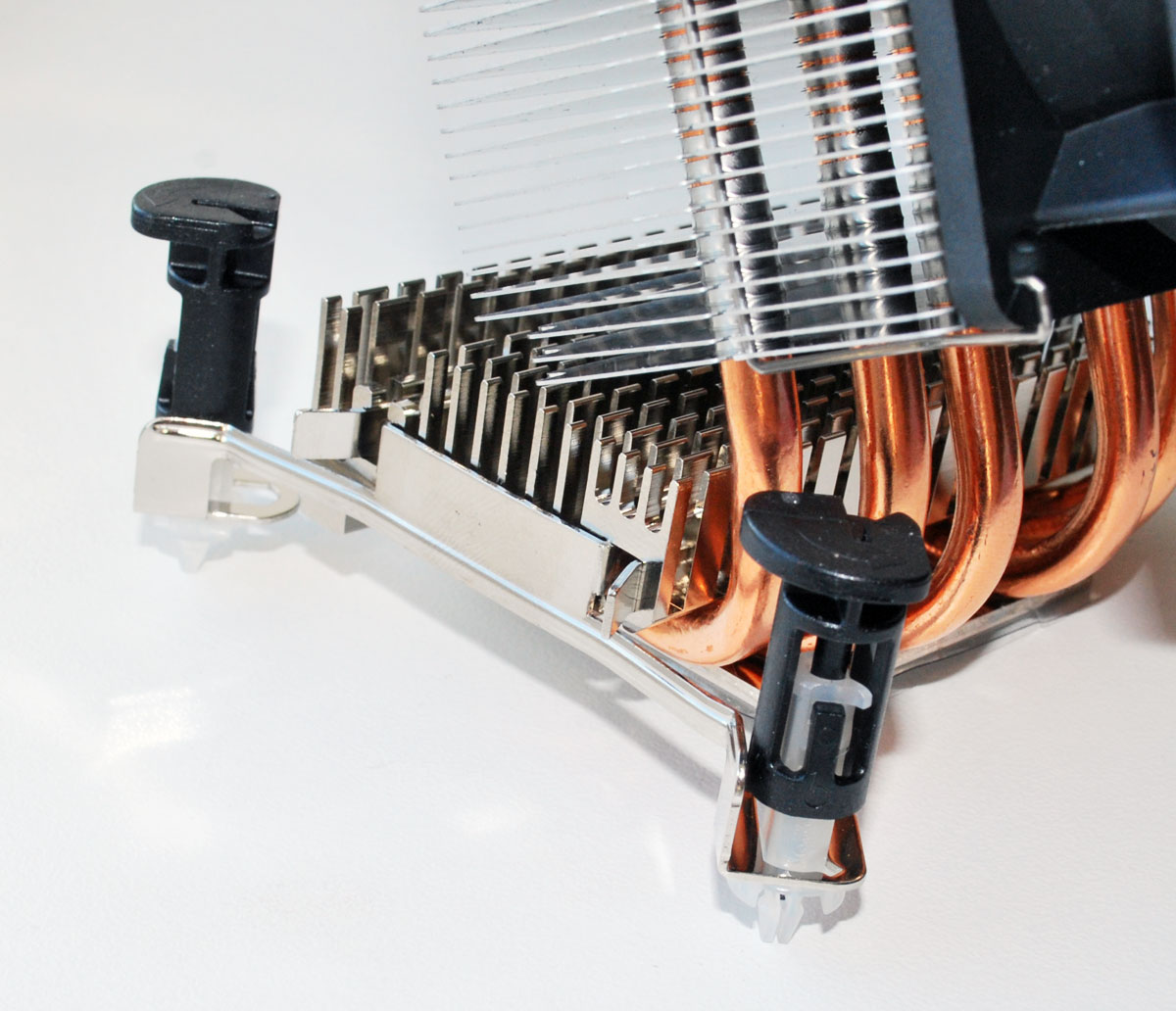

Крепление на платы с разъёмом LGA 775 уже установлено на основание кулера. Там же нанесён и термоинтерфейс GELID GC-1. А вот крепление для материнских плат с разъёмом LGA 1366 поставляется в отдельной маленькой коробочке...

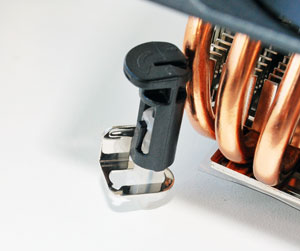

...и представляет собой две стальные пластины с пластиковыми защёлками и винты к ним:

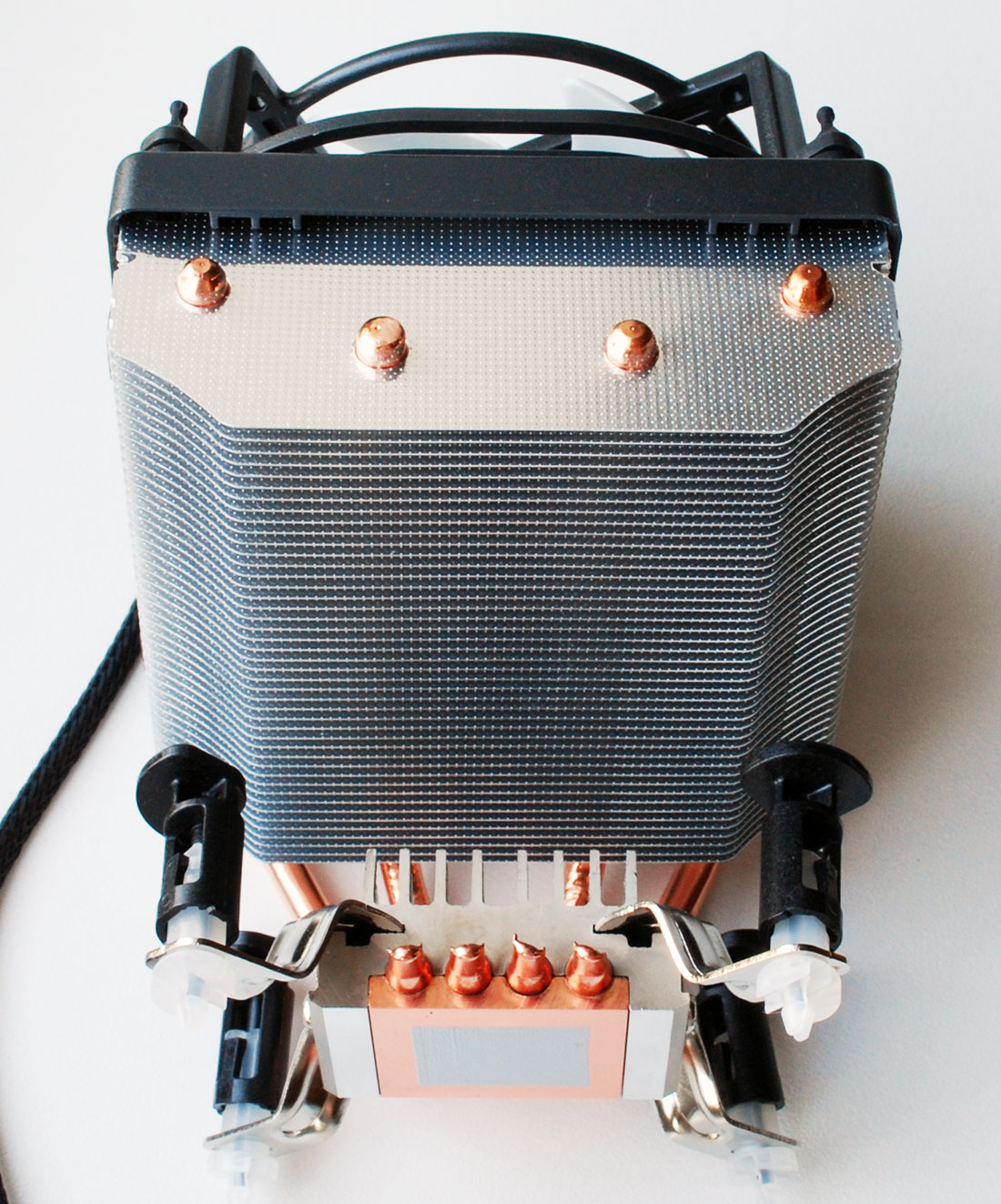

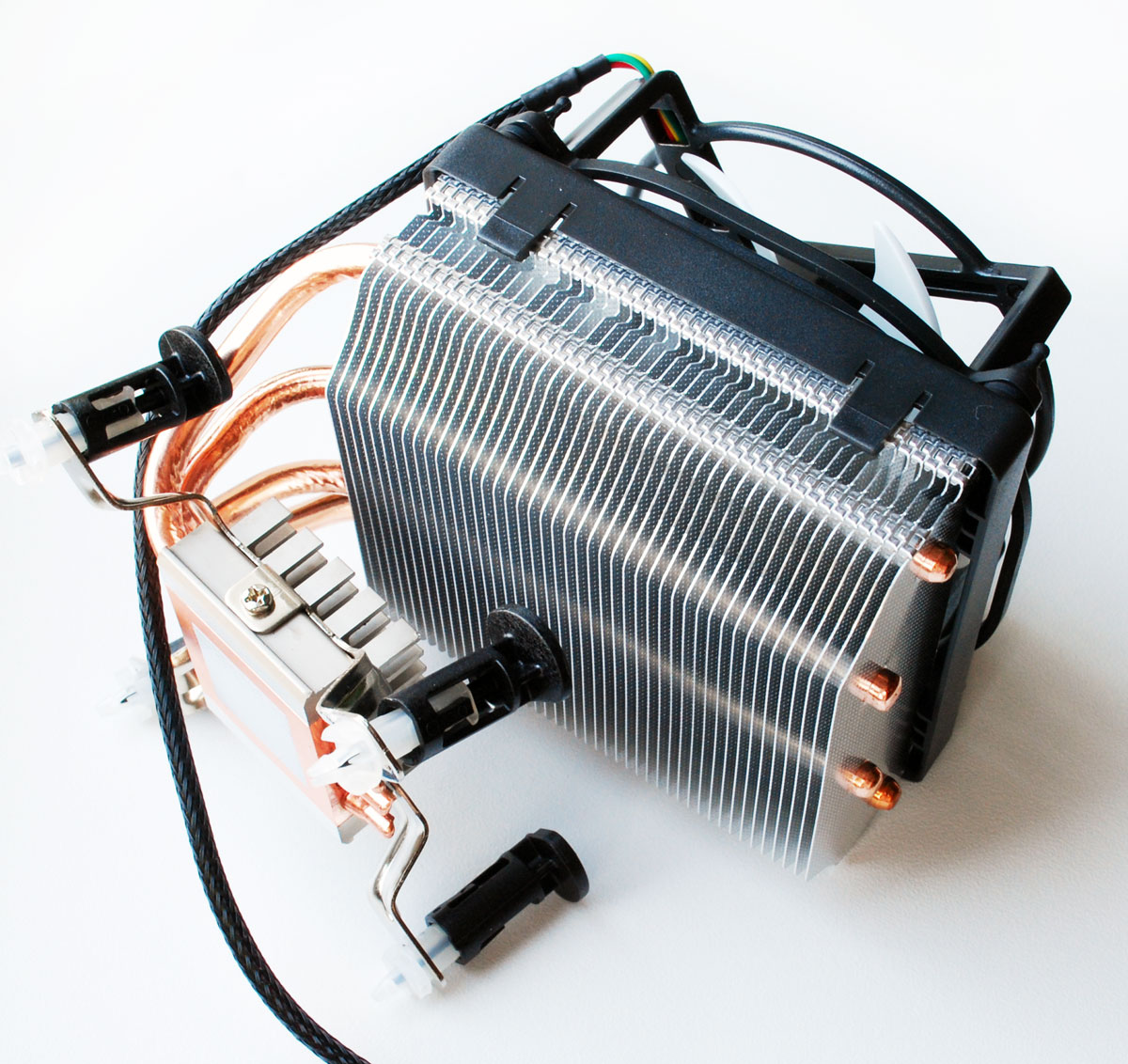

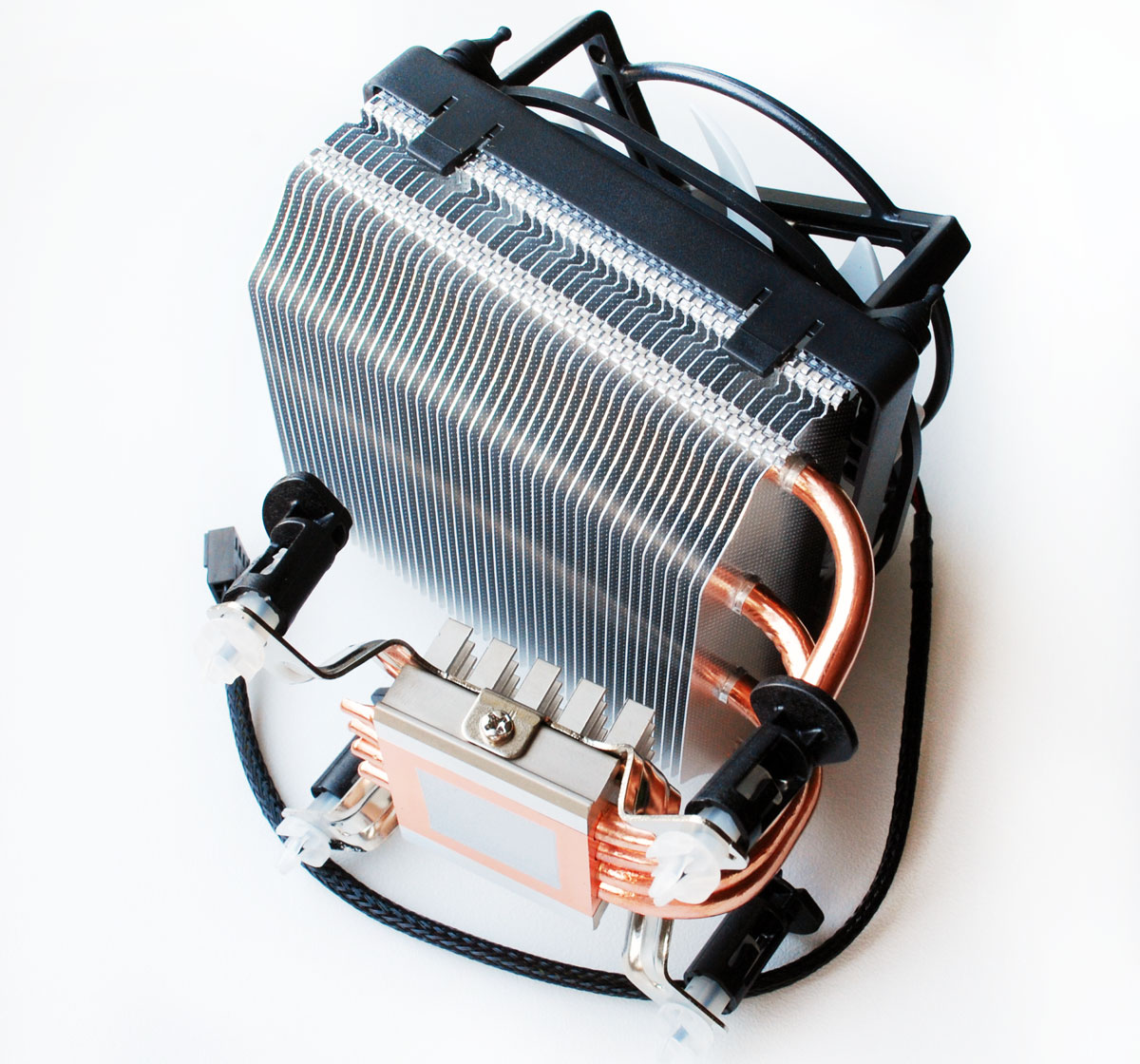

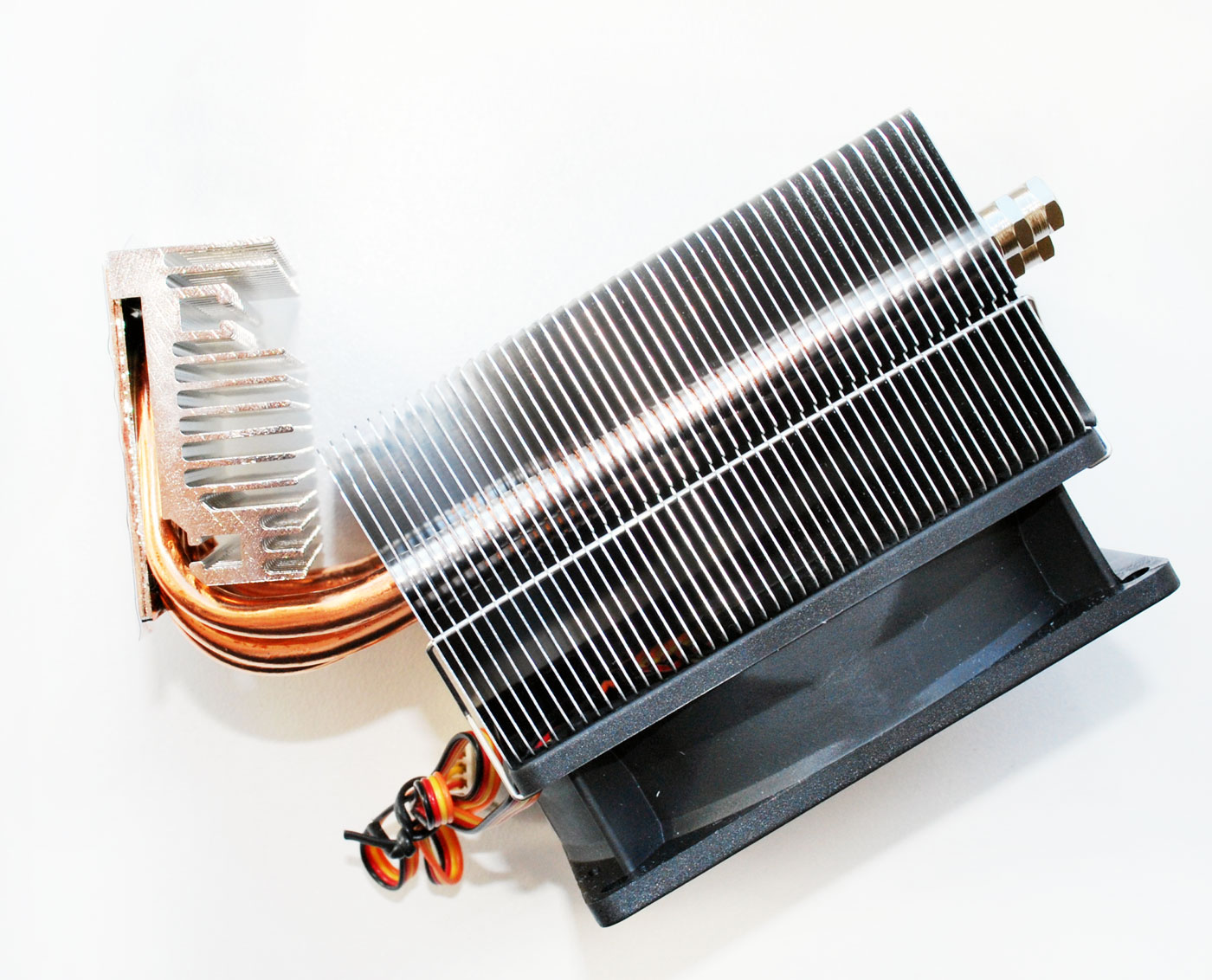

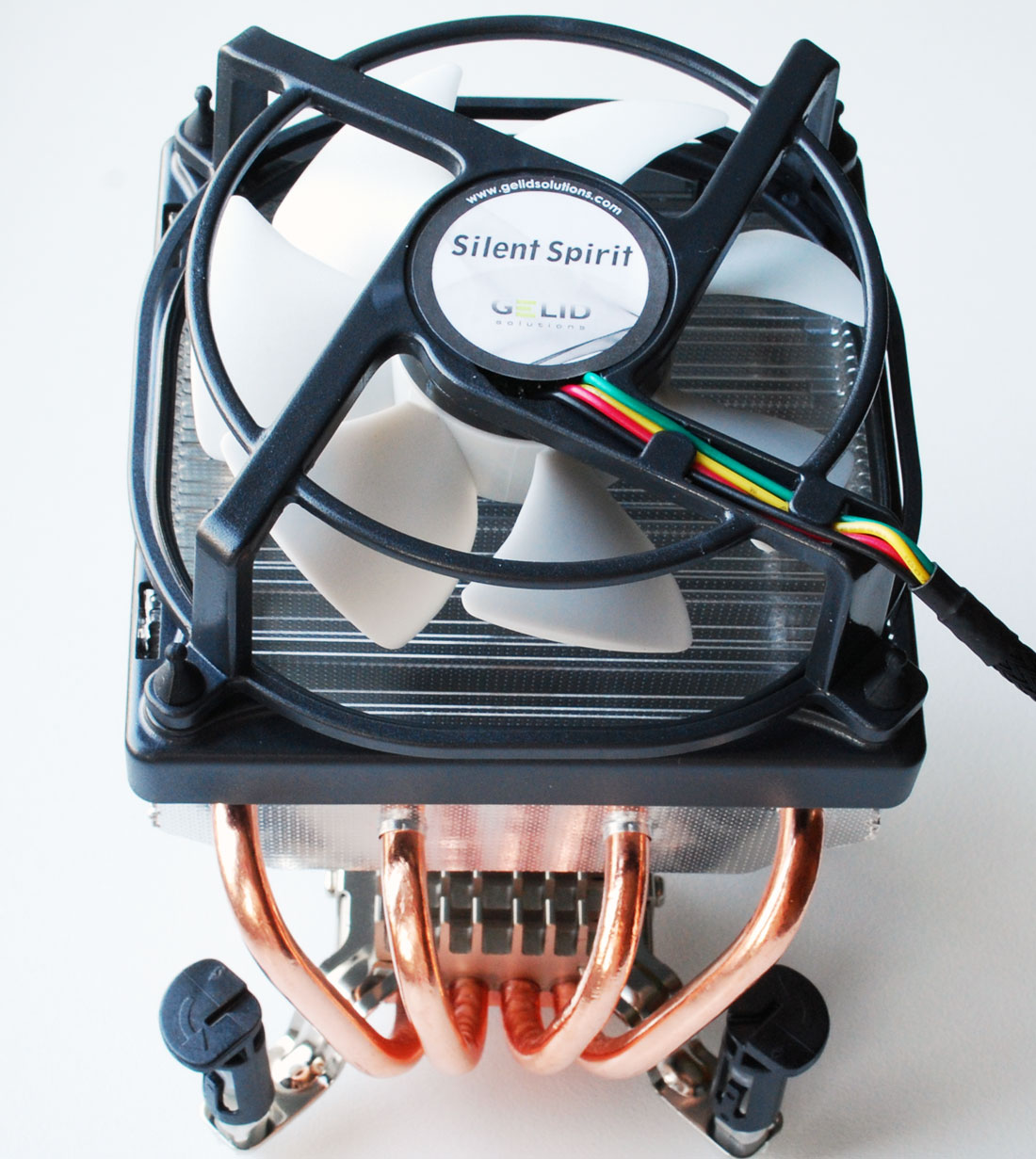

GELID Silent Spirit показался нам весьма любопытным кулером. В первую очередь, потому, что в его простой, с первого взгляда, конструкции аккумулированы практически все известные технологии, применяющиеся в воздушных системах охлаждения для процессоров. Итак, перед нами небольшой (108х100,5х125 мм) и лёгкий (370 граммов) кулер:

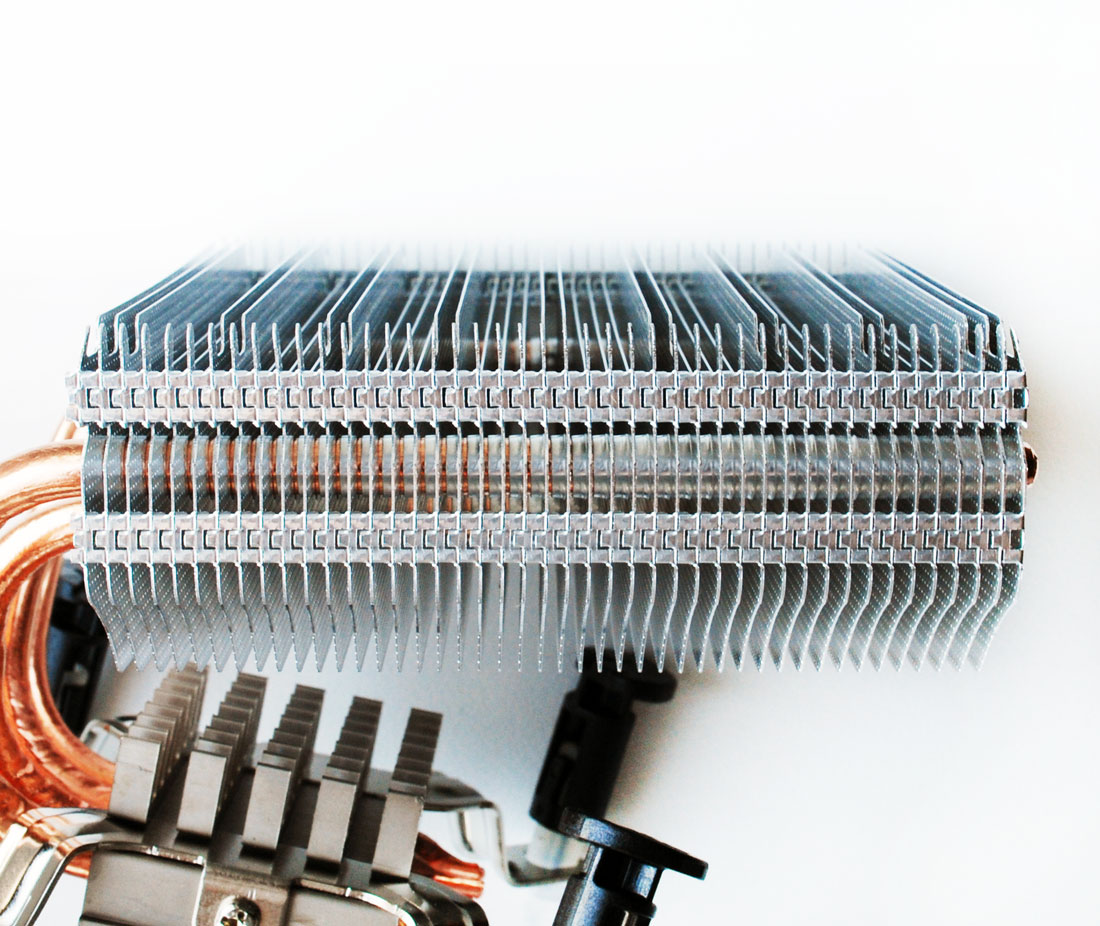

Его конструкция близка к так называемым «топ-кулерам», но основной радиатор немного приподнят вверх относительно горизонтальной оси. На четыре медные тепловые трубки диаметром 6 мм, выходящие из медного же основания, нанизаны 44 алюминиевые пластины трапецеидальной формы.

Толщина пластин составляет 0,40 мм, а межрёберное расстояние равно 2,0 мм. Расчётная площадь радиатора – 3160 см².

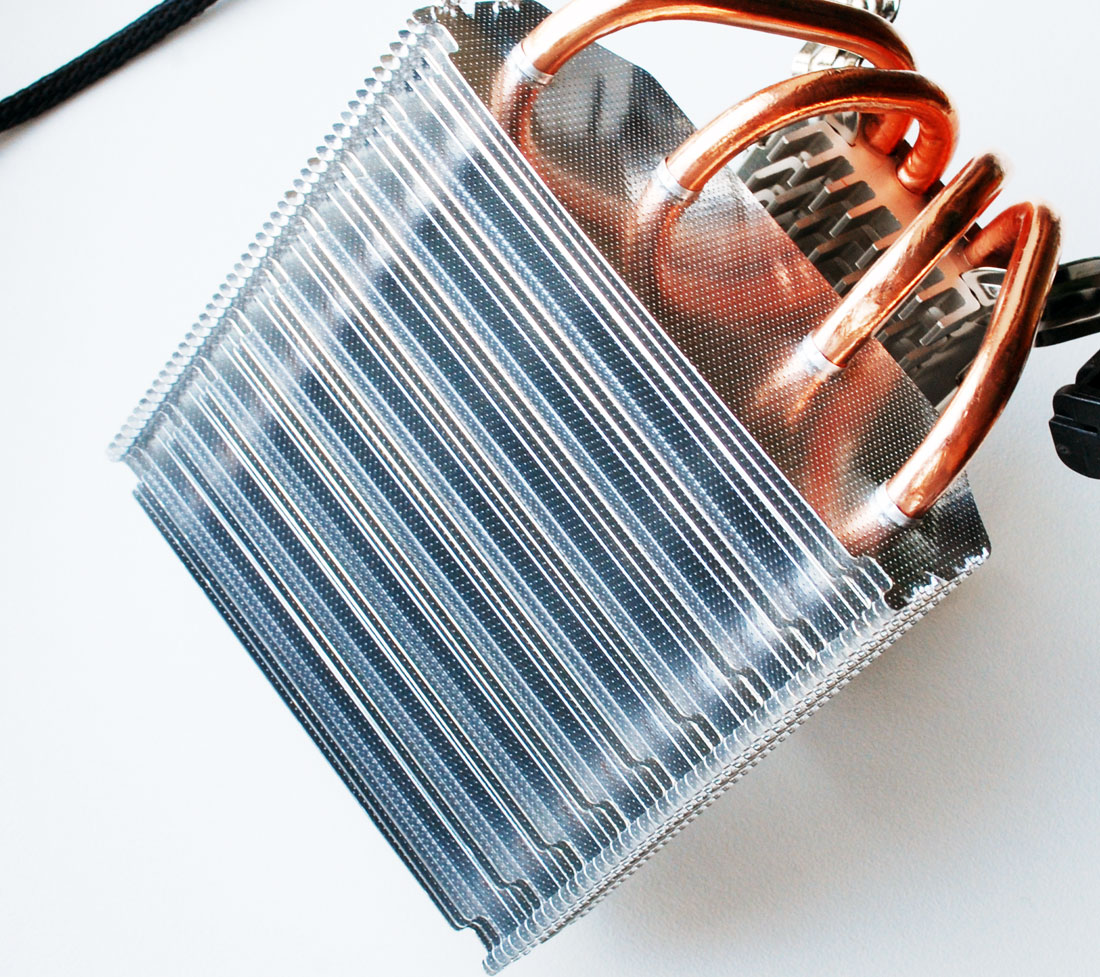

Вы наверняка обратили внимание на отштампованные на пластинах круглые углубления. По мнению производителя, такая штамповка будет способствовать повышению турбулентности воздушного потока и более эффективному отводу тепла с пластин. Ещё одной особенностью радиатора являются рёбра переменной высоты:

Однако, в отличие от кулеров Noctua, в которых также применяются радиаторы с рёбрами переменной высоты, в Silent Spirit рёбра чередуются не друг за другом, а с периодичностью через два и три ребра. Если быть точнее, то сначала идут два ребра одинаковой высоты, затем три ребра ниже на 6 мм, затем снова два высоких рёбра, и так далее. Благодаря этому, должно снижаться сопротивление воздушному потоку и сохраняться высокая эффективность кулера даже на низких скоростях вентилятора. По краям радиатора установлены по три высоких ребра.

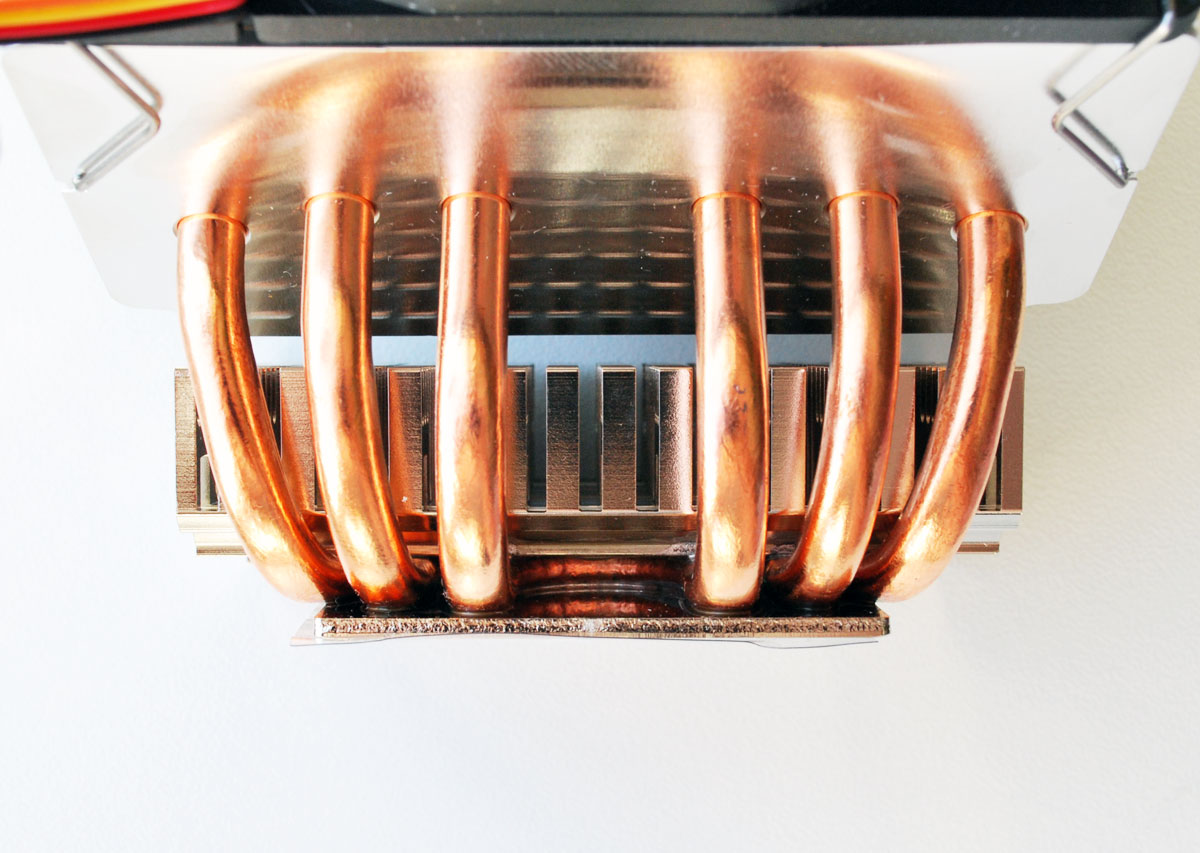

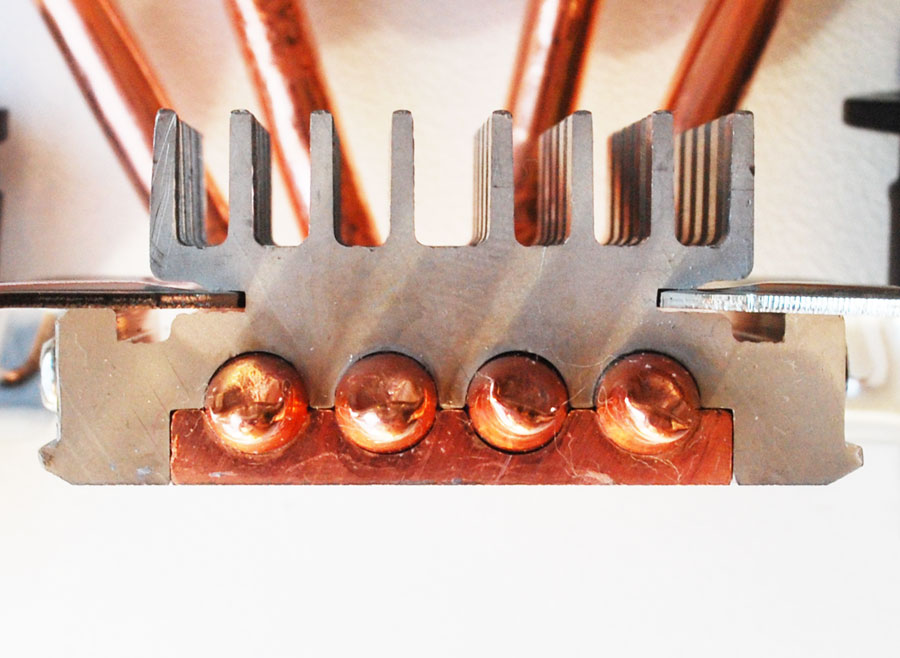

В медном основании выполнены желобки под трубки, которые, вкупе с пайкой, обеспечивают более эффективную теплопередачу, чем сплющенные и приклеенные термоклеем трубки:

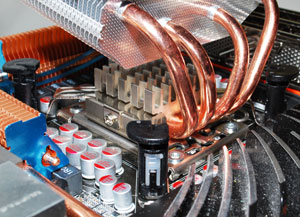

Над трубками установлен небольшой алюминиевый радиатор, разгружающий, по мнению разработчиков, верхнюю поверхность трубок и одновременно являющийся опорой для креплений кулера.

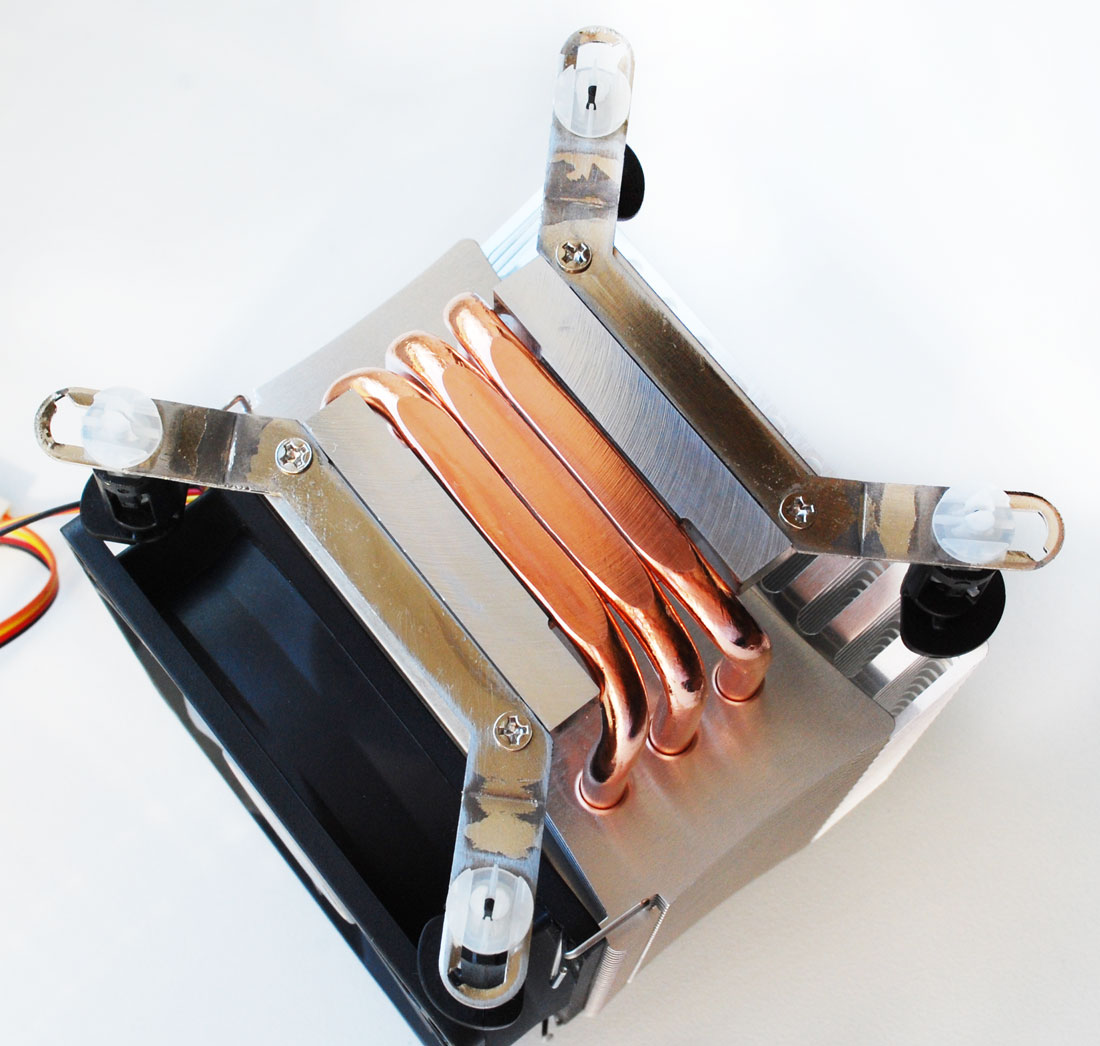

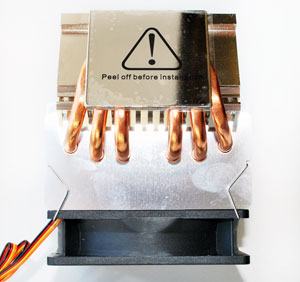

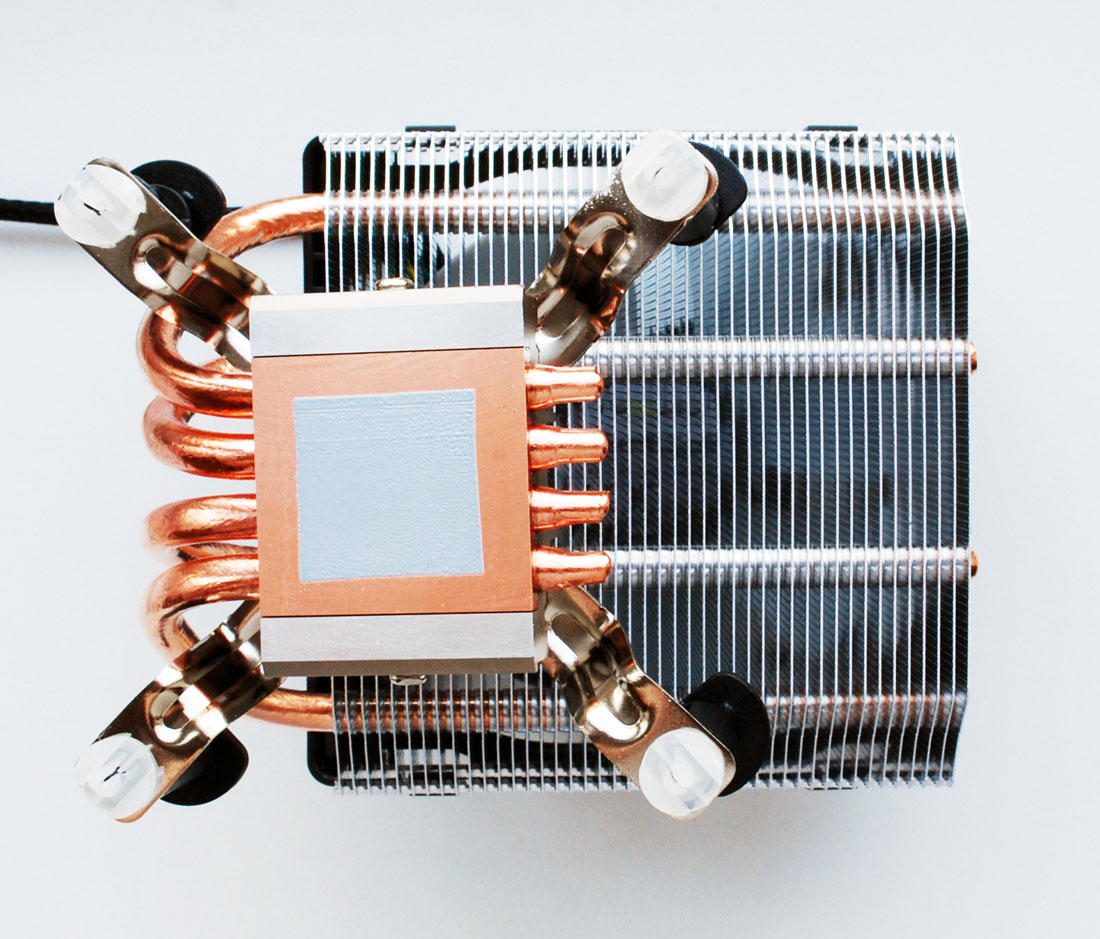

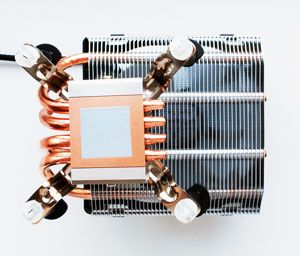

На фото снизу Silent Spirit выглядит следующим образом:

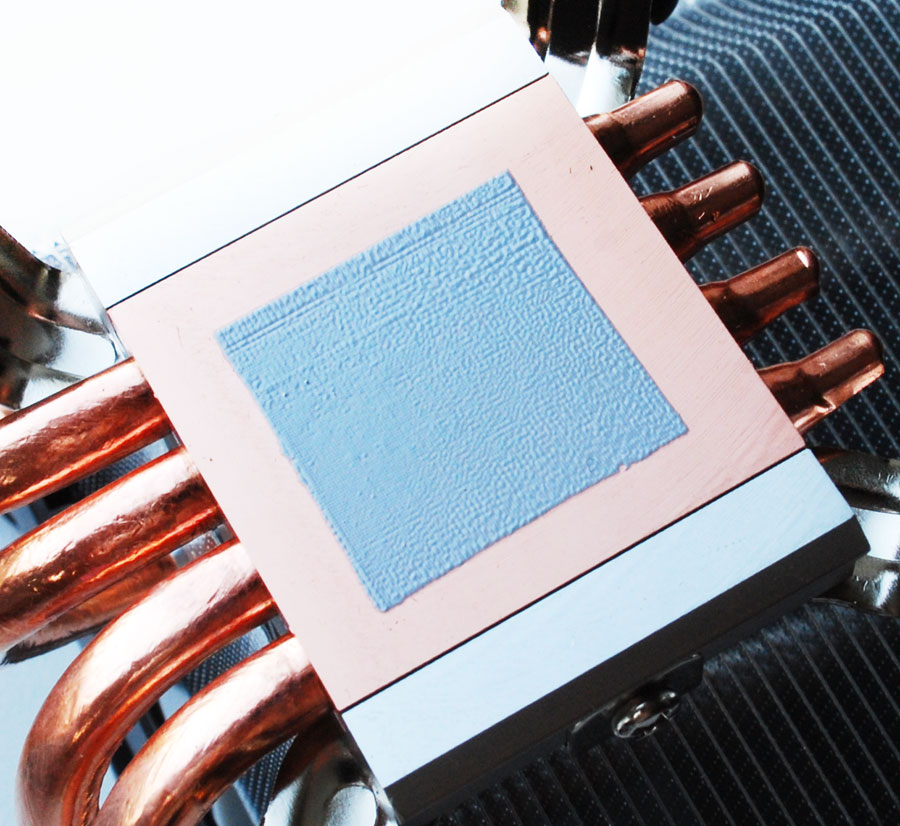

Обращает на себя внимание термоинтерфейс, нанесённый на основание кулера:

По информации производителя, это GELID GC-1 – весьма эффективная, надо сказать, термопаста, уже проверенная нами ранее. Тем не менее, как нам кажется, нанесено её на основание с избытком, так как на ровных поверхностях слой термоинтерфейса должен быть абсолютно минимальным. К слову, основание нового кулера ровное и обработано на твёрдую четвёрку:

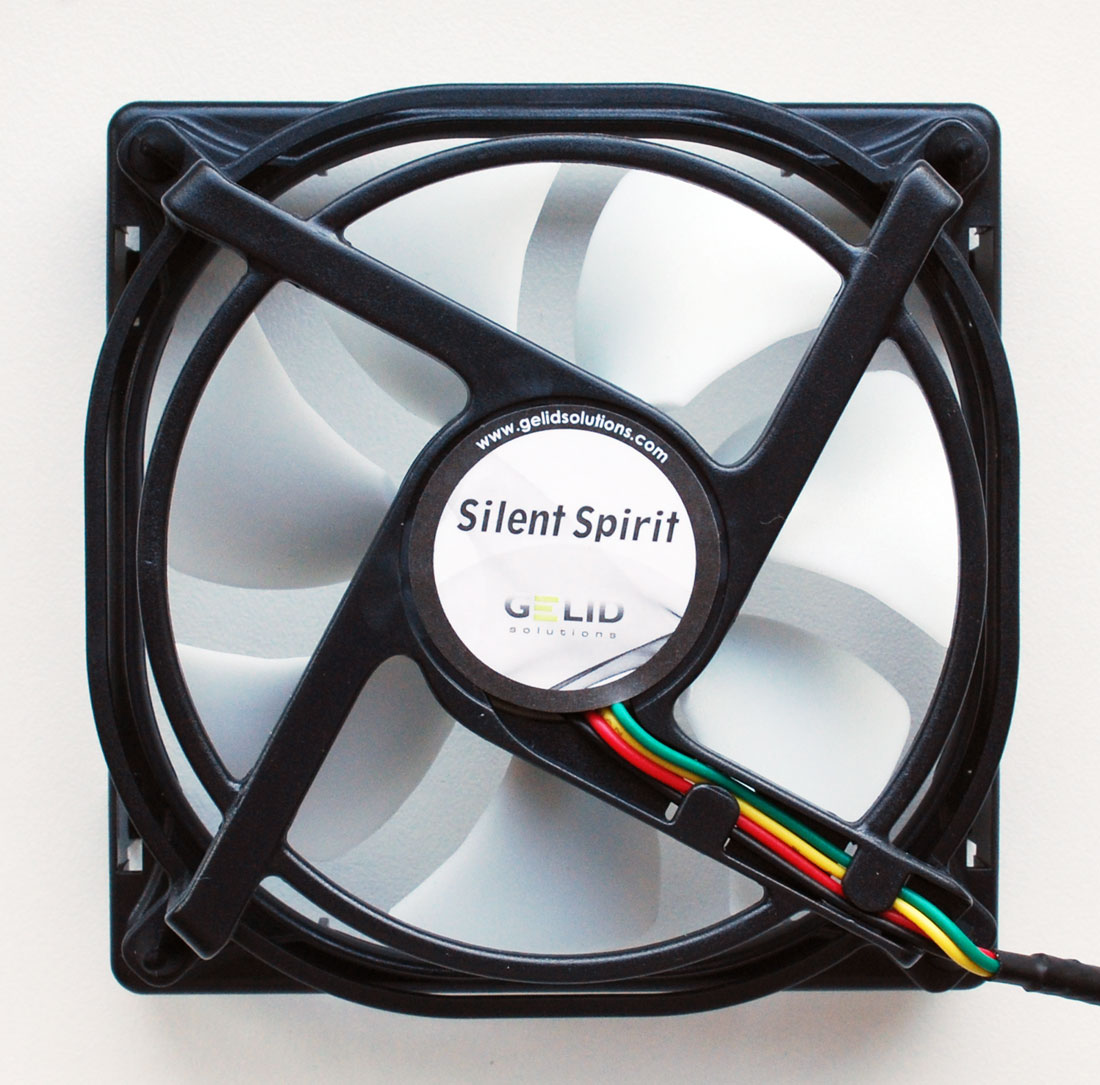

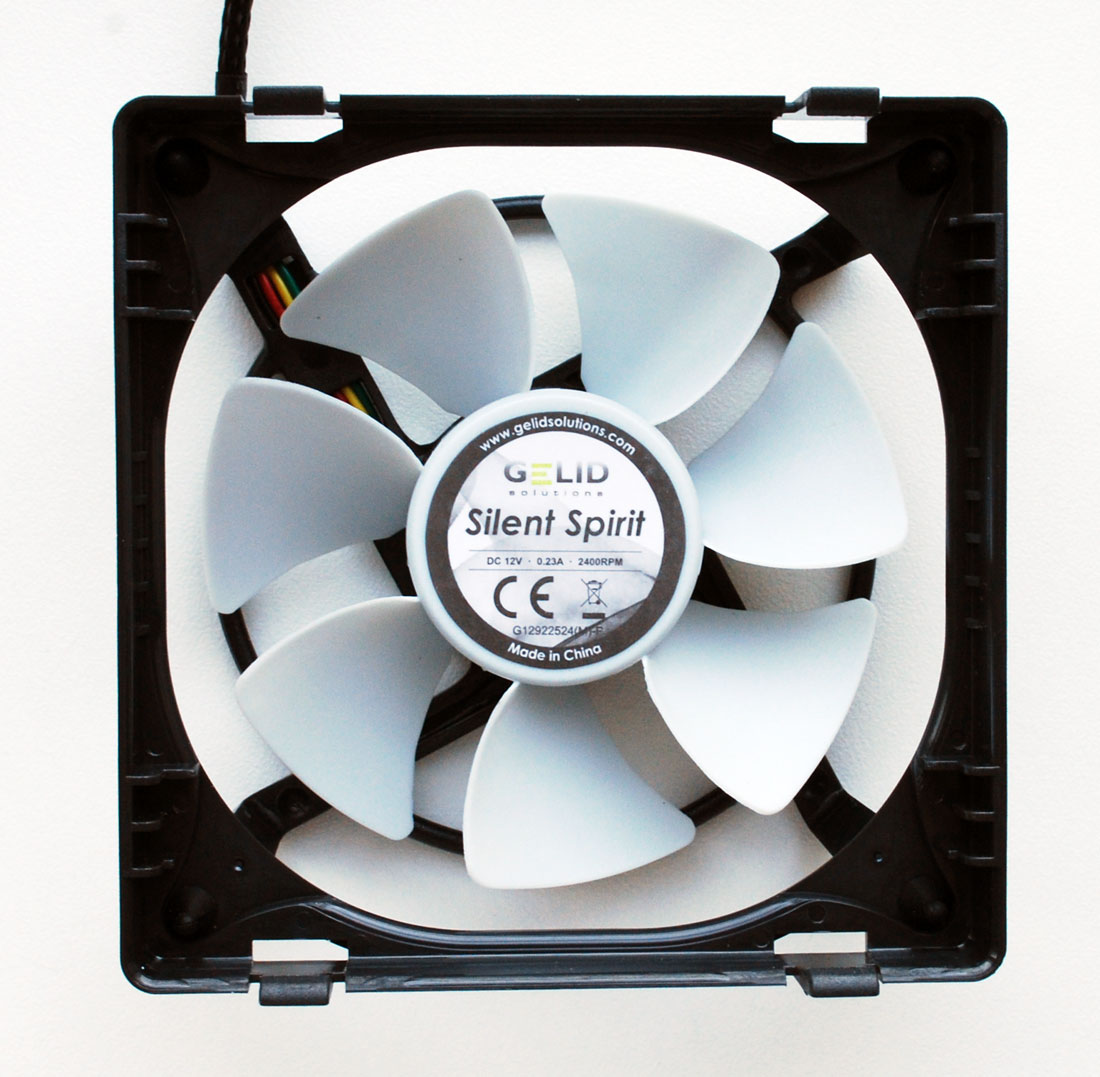

О вентиляторе. Вентилятор закреплён в пластиковой рамке, защёлкивающейся четырьмя зубцами за пазы с боковых сторон кулера:

Типоразмер вентилятора – 92х25 мм, скорость вращения регулируется широтно-импульсной модуляцией (PWM) в диапазоне от 900 до 2400 об/мин при уровне шума от 10 до 25,8 дБА. Максимальный воздушный поток составляет 45,8 CFM. Гидродинамический подшипник должен обеспечить вентилятору 50 тыс.часов эксплуатации.

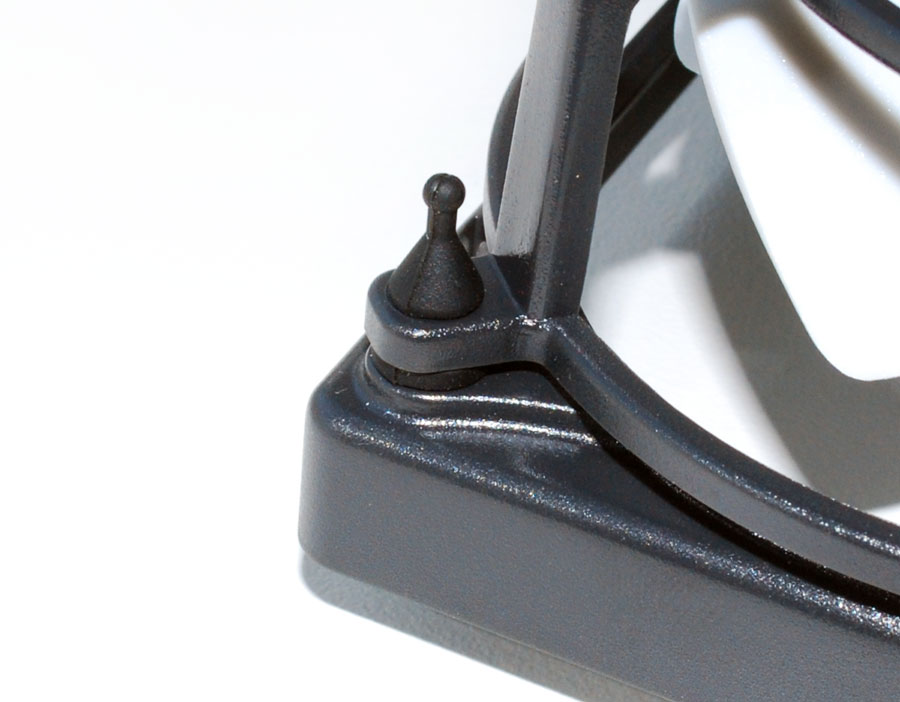

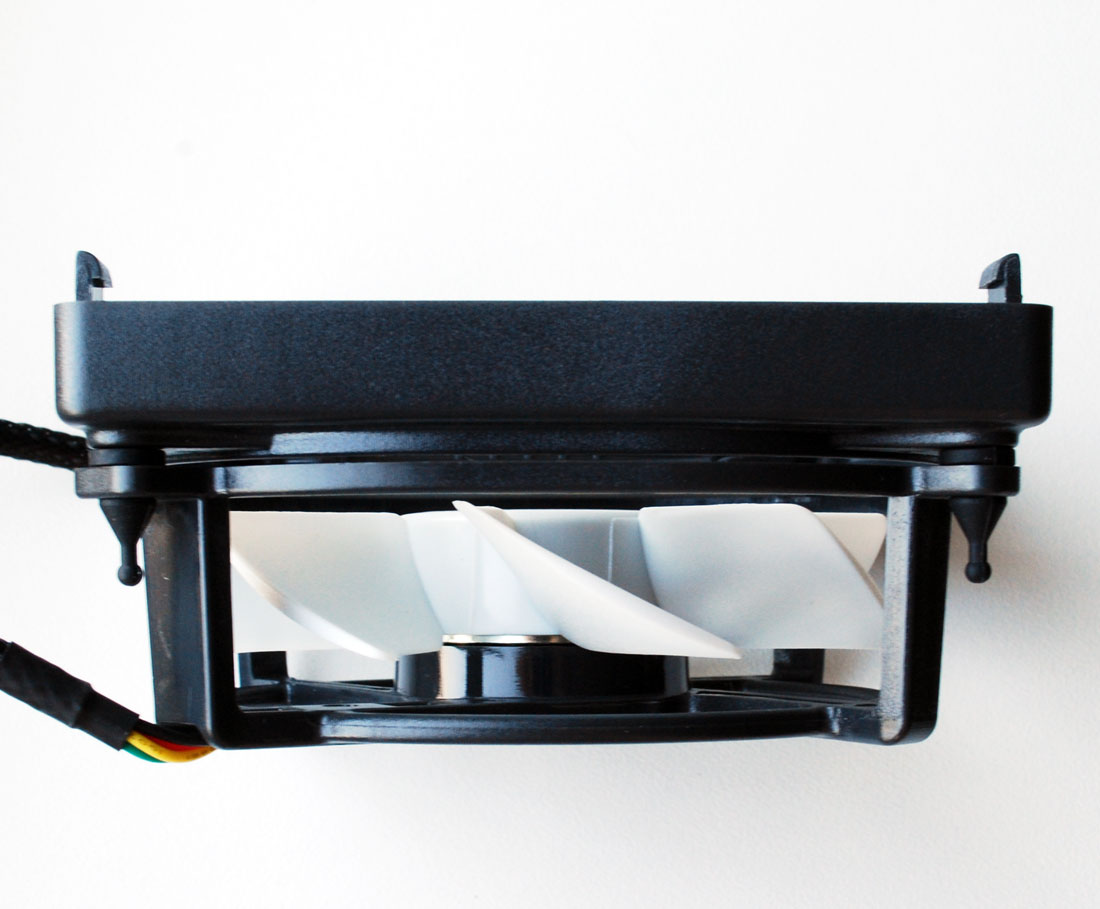

Отличительной особенностью семилопастного вентилятора являются четыре силиконовые шпильки, на которых он установлен:

Они способствуют снижению паразитных вибраций и передаче их на радиатор. Кроме того, разработчики кулера Silent Spirit акцентируют внимание на том, что, по их исследованиям, оптимальное расстояние от вентилятора до радиатора равно 5—5,5 мм, на котором вентилятор и установлен.

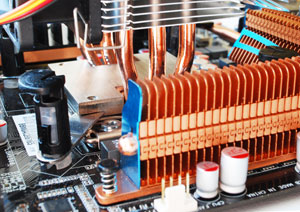

Для установки нового кулера на материнские платы их не требуется вынимать из корпуса системного блока. На платы для процессоров AMD кулер устанавливается с помощью двух креплений, зацепляющихся за ушки стандартной пластиковой рамки разъёма, а на платы с разъёмами LGA 775/1366 — с помощью креплений-защёлок:

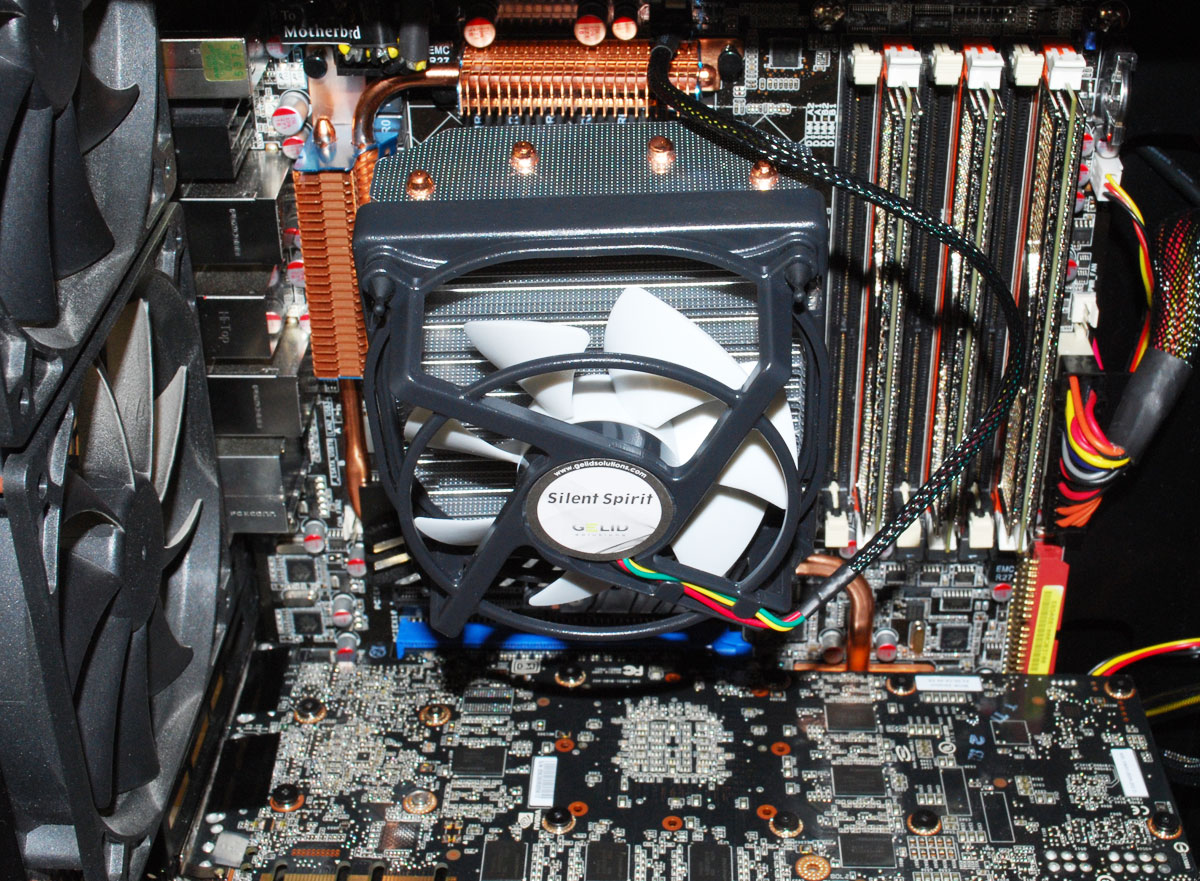

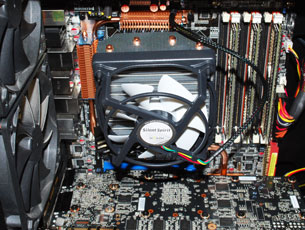

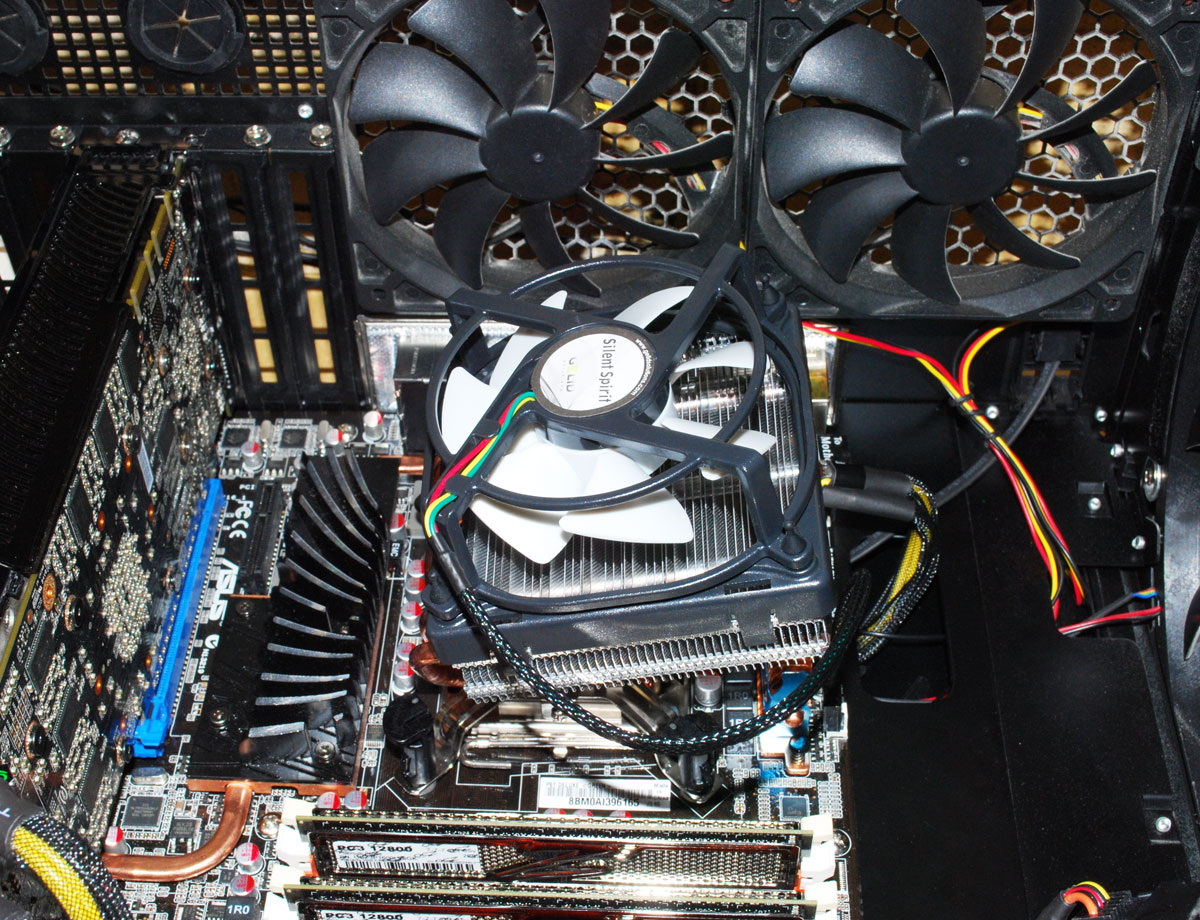

О приоритетной ориентации кулера внутри корпуса системного блока говорится мало, а именно – что при установке на плату с наклоном радиатора к задней стёнке корпуса будет происходить быстрый отток нагретого процессором и радиатором кулера воздуха за счёт его выброса корпусным вентилятором. Если же в вашем корпусе вентилятор наличествует и в верхней стенке корпуса, то кулер можно установить следующим образом:

Рекомендованная производителем стоимость GELID Silent Spirit составляет 35 долларов США.

Scythe REEVEN (RCCT-0901SP)

Наконец, четвёртый и последний на сегодня кулер, также принадлежащий станку японской компании Scythe, называется REEVEN и поставляется в небольшой вертикально ориентированной коробке:

Используя изложенную на коробке информацию, можно узнать о кулере всё, за исключением его эффективности и реального уровня шума:

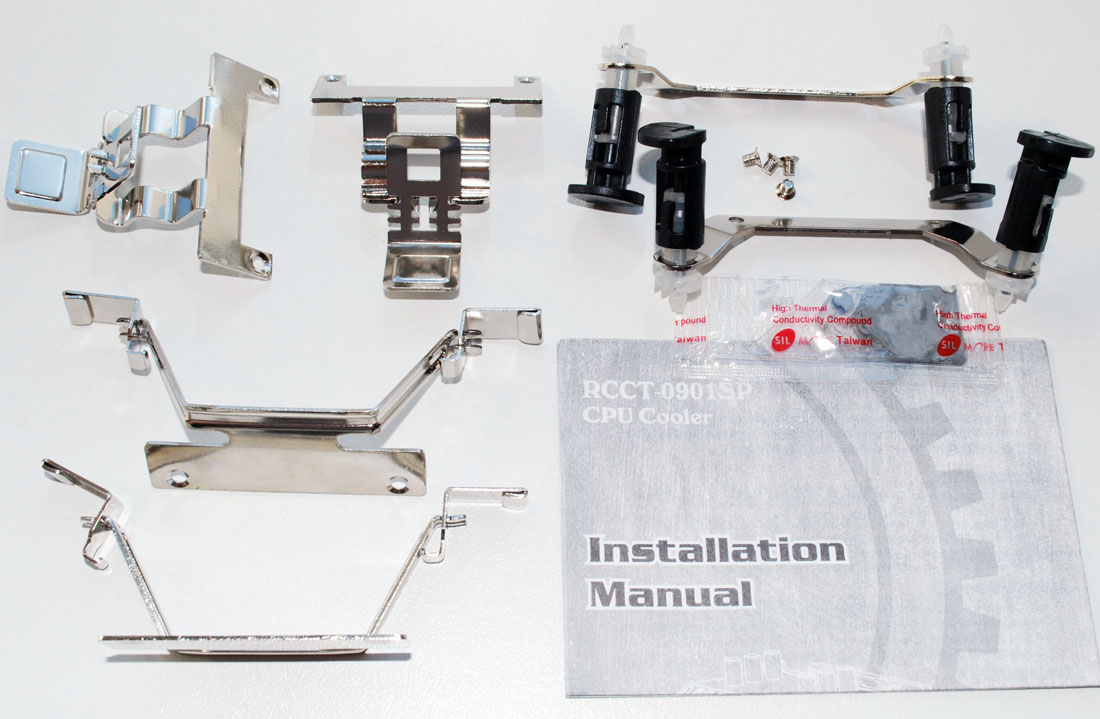

Внутри коробки, помимо кулера, находятся следующие аксессуары комплекта поставки:

крепления для материнских плат под процессоры AMD;
крепление для материнских плат с разъёмами LGA 775;
две пластины для установки кулера на материнские платы с разъёмом Socket 478;
пакетик термопасты SilMORE массой 1 грамм;
инструкция по установке кулера.

Несколько обескураживает тот факт, что в комплекте поставки нового кулера всё ещё присутствует крепление для давно устаревших разъёмов Socket 478, на которые никто Scythe REEVEN ставить не будет, и в то же время отсутствует крепление для современного LGA 1366. Кулер произведён на Тайване.

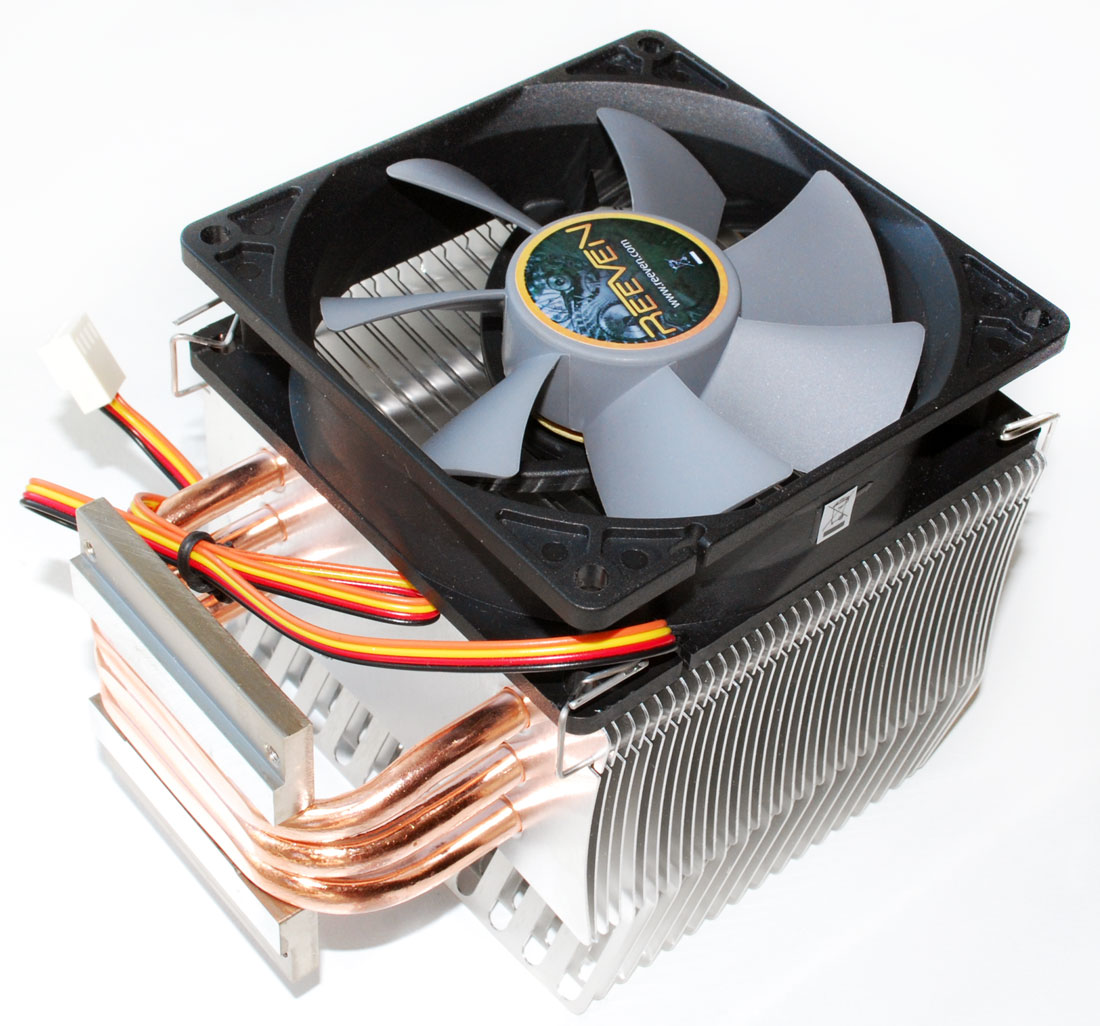

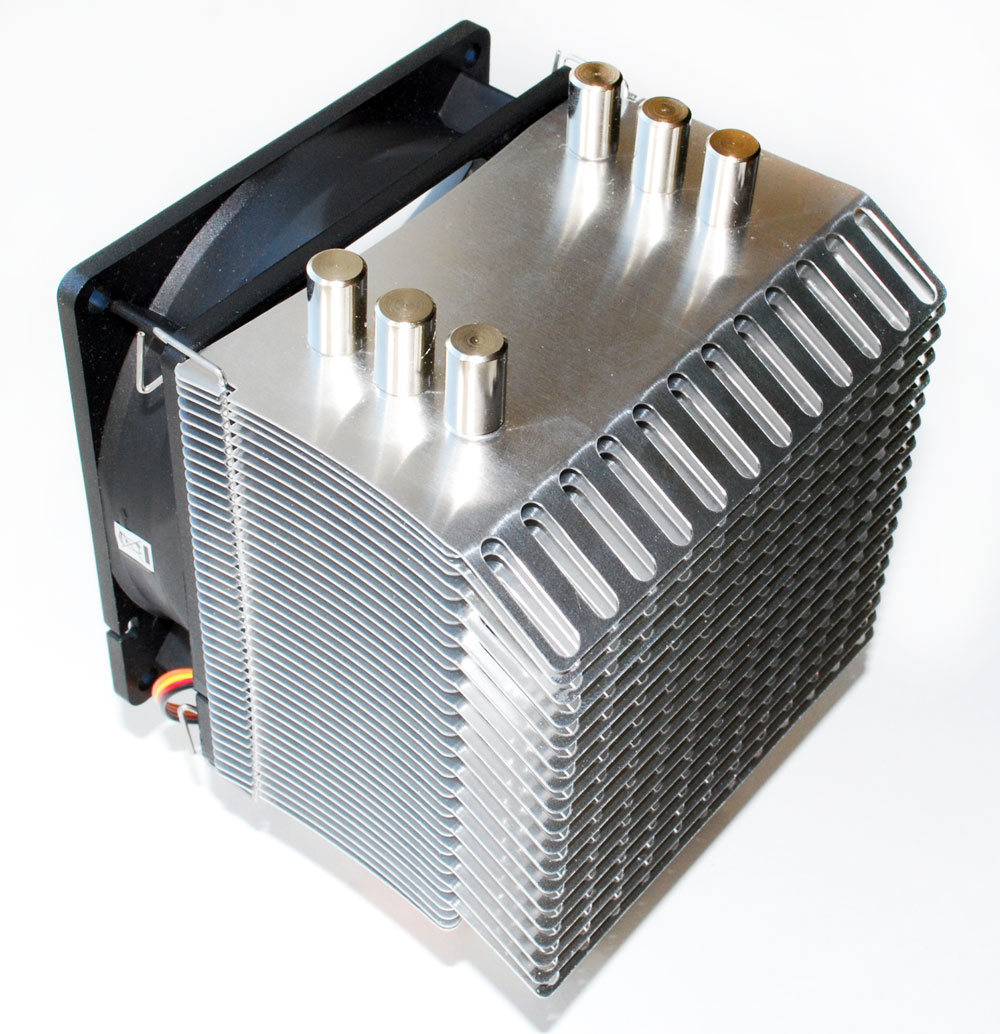

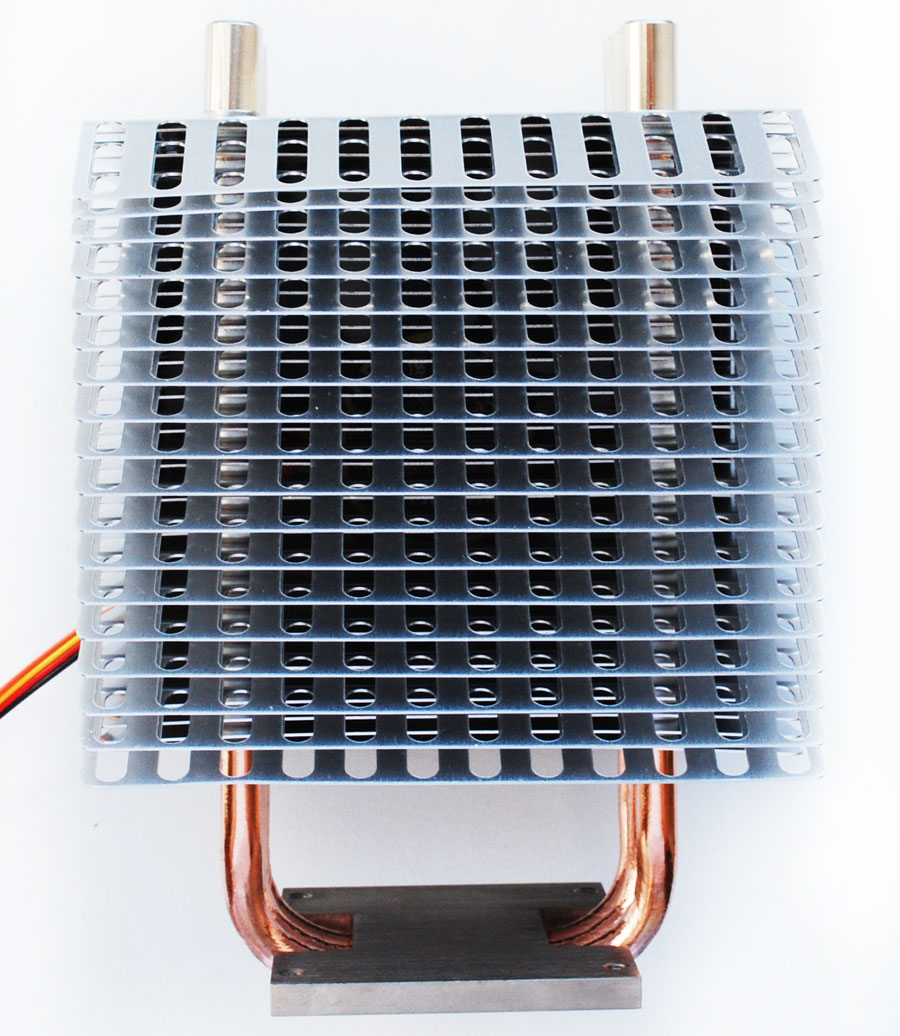

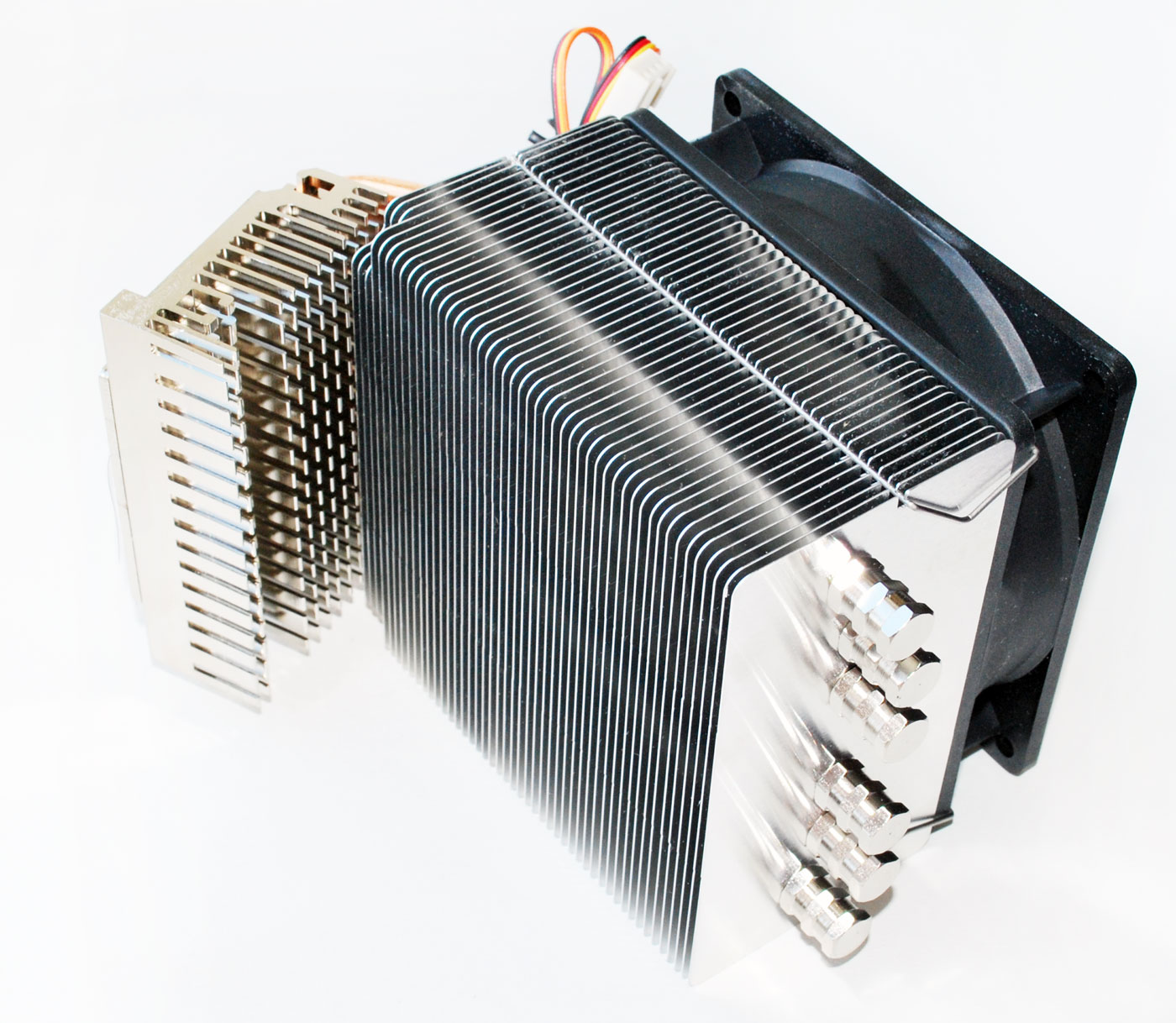

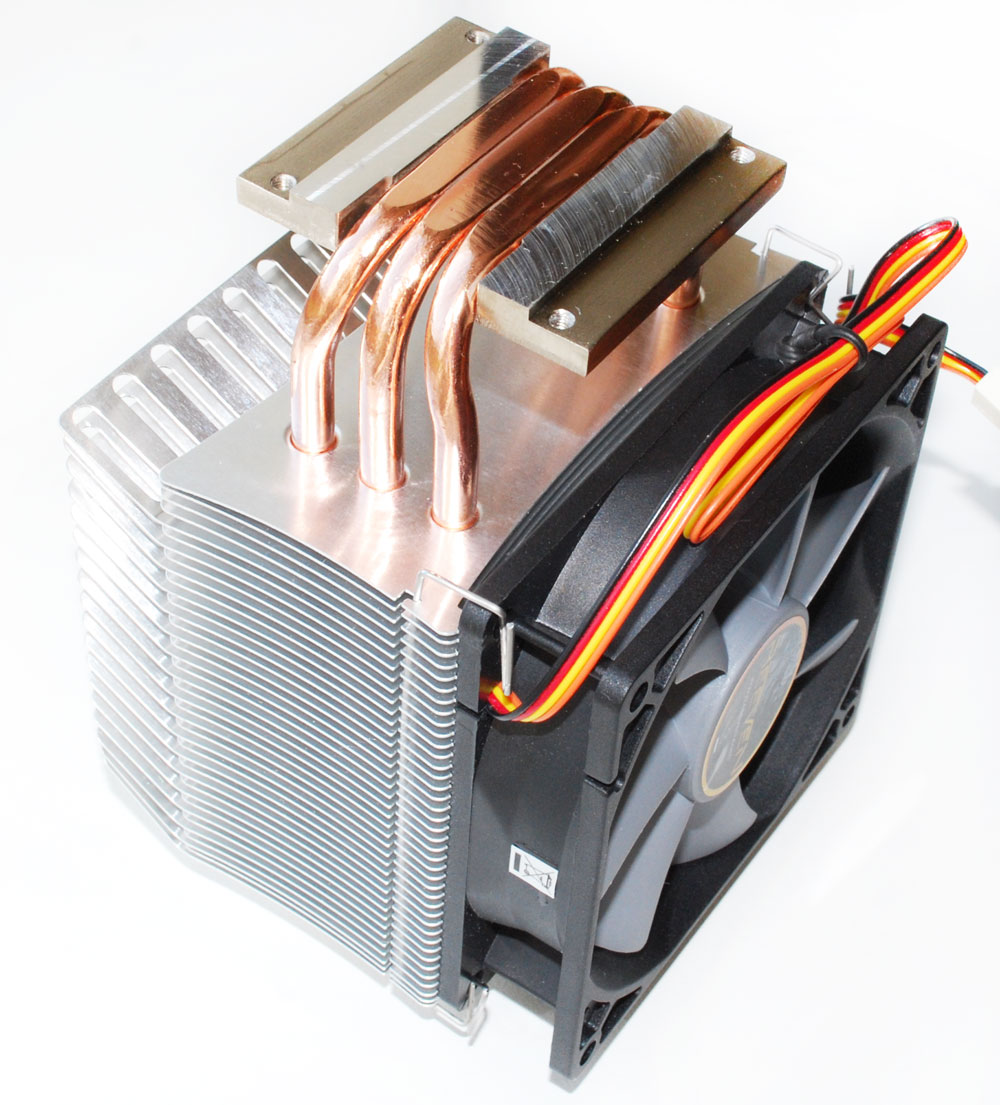

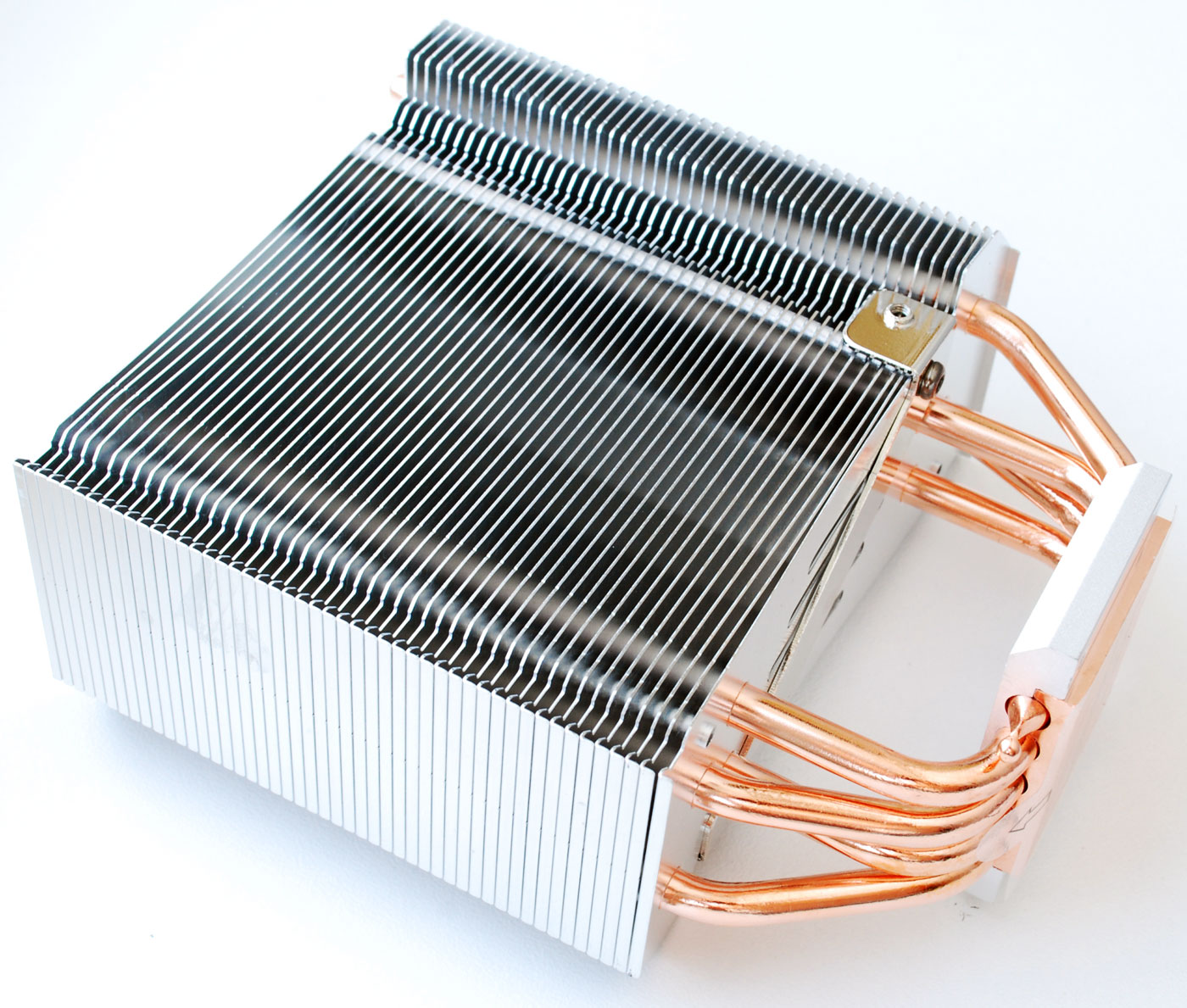

Конструкция Scythe REEVEN довольно проста, но в до же время имеет две уникальные особенности. Прежде всего нужно сказать, что это кулер башенного типа, размерами 96х92,5х136,3 мм и весом 425 граммов. В его конструкции использованы 39 алюминиевых пластин и три медные тепловые трубки диаметром 6 мм:

Пластины сравнительно мягкие, видимо поэтому их толщина составляет 0,50 мм. Межрёберное расстояние, как и у всех вышерассмотренных кулеров, составляет 2,0 мм. Расчётная площадь радиатора – 3882 см².

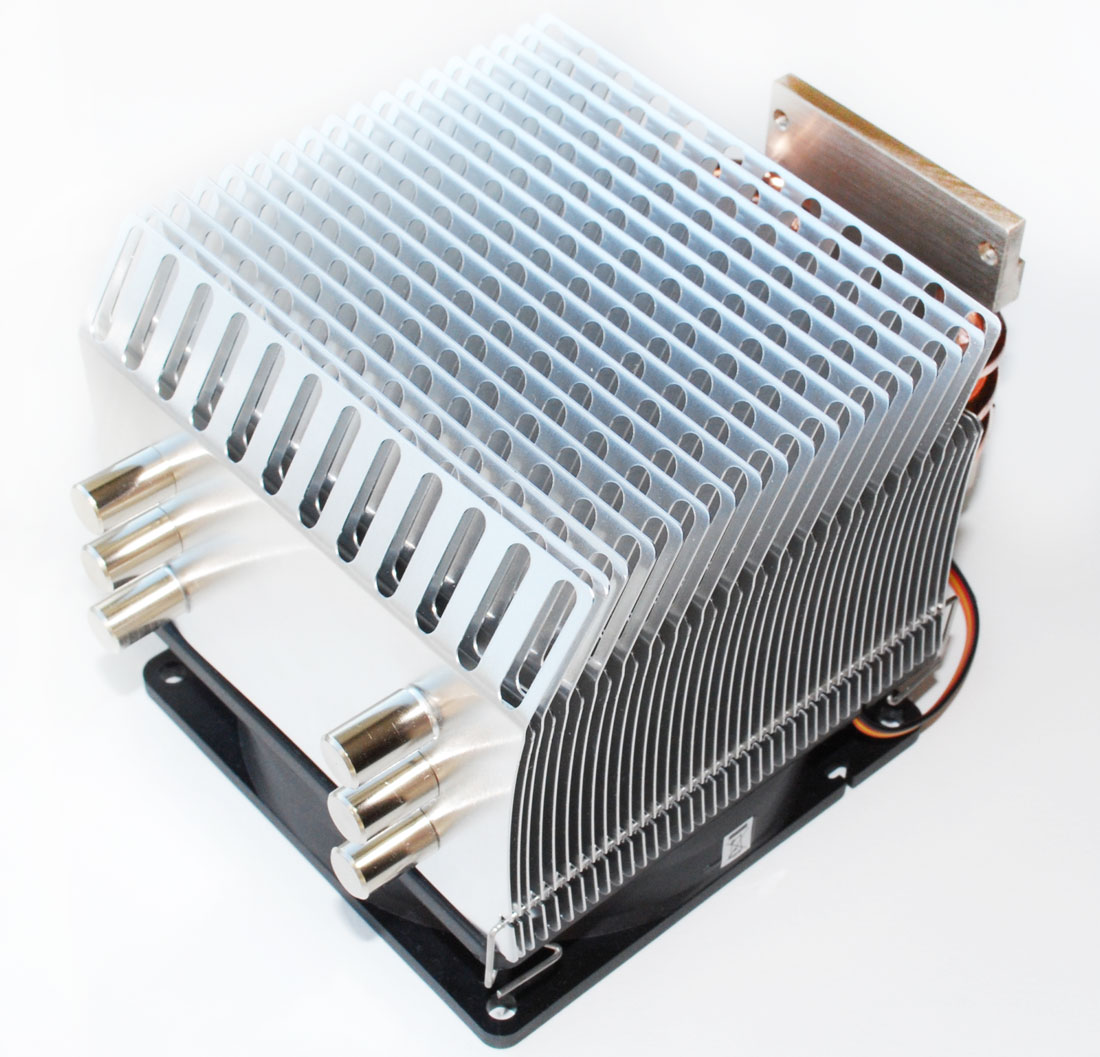

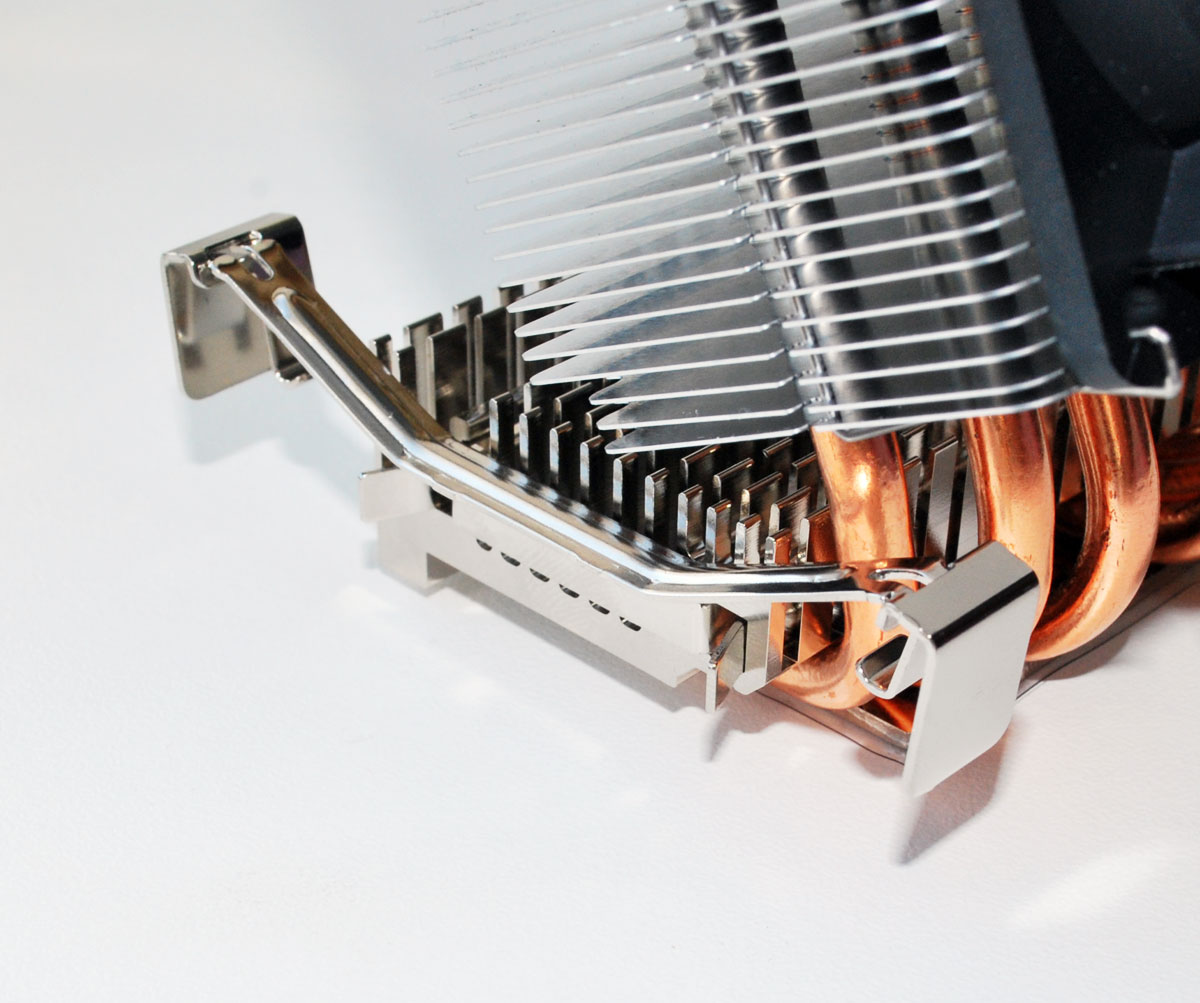

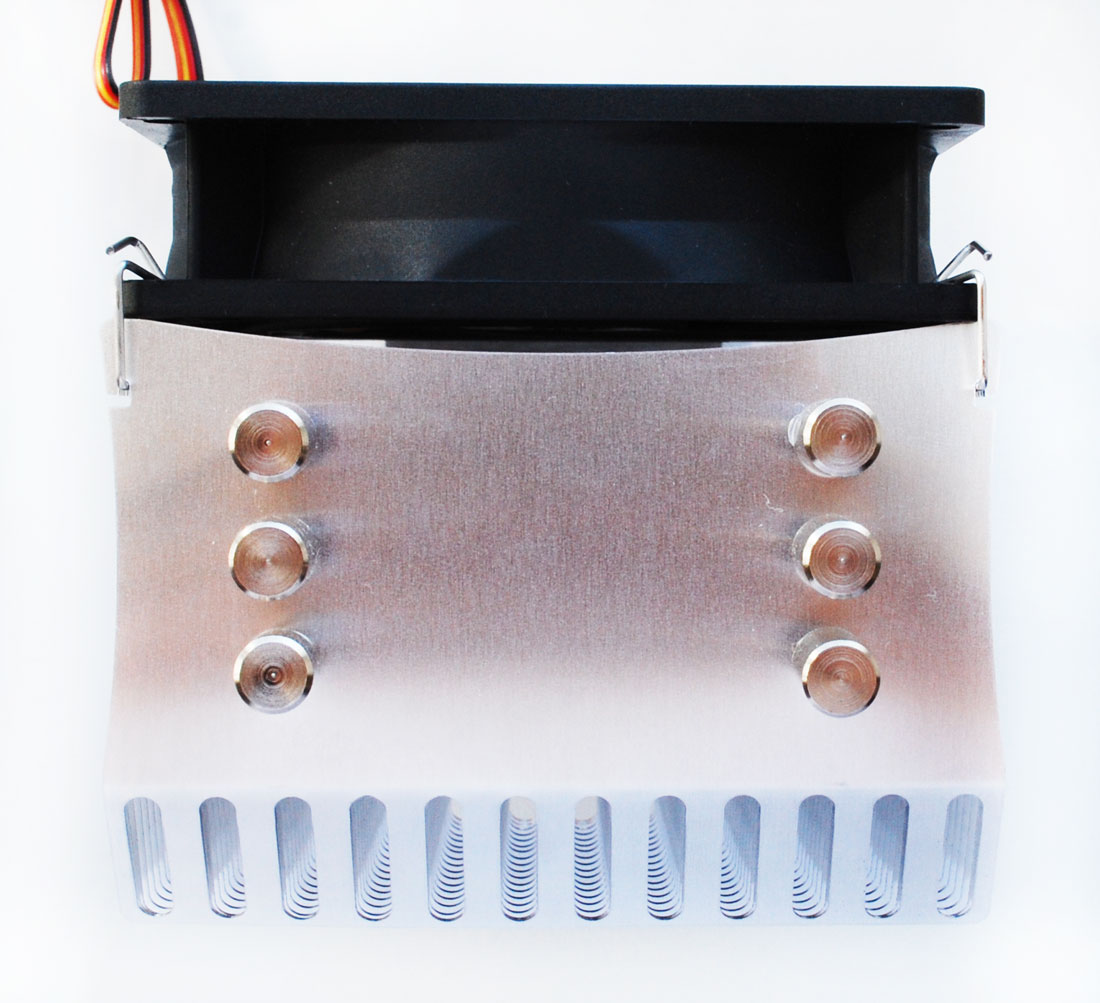

Первой особенностью новинки являются загнутые вниз и перфорированные концы рёбер с внешней стороны радиатора на выходе воздушного потока. Причём такие рёбра чередуются через одно с короткими рёбрами без перфорации. По всей видимости, конечной целью такого решения является создание зоны турбулентности на выходе из радиатора с одновременным направлением воздушной массы к элементами материнской платы и их радиаторам.

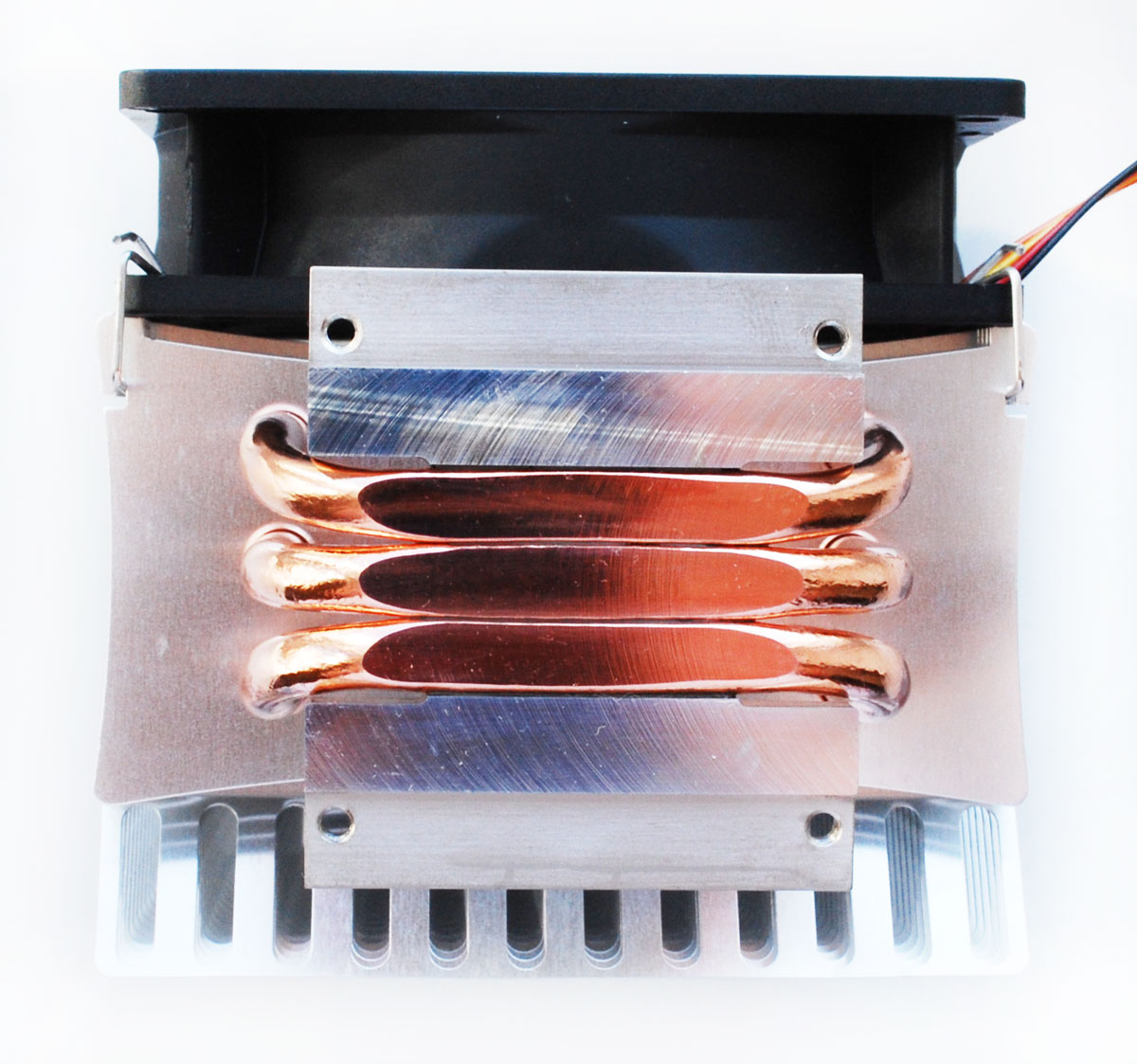

Второй отличительной чертой REEVEN является технология прямого контакта, в интерпретации Scythe называющаяся «Heatpipe Direct Contact». Прежде мы уже могли видеть прототипы кулеров Scythe с данной технологией на двух выставках, но, фактически, первой серийной моделью стал именно REEVEN. От аналогичных продуктов компаний-конкурентов его отличает отсутствие какой-либо алюминиевой или медной вставки между трубками в основании кулера, так как всё тепловые трубки собраны в единый пакет:

Благодаря этому, даже несмотря на наличие зазоров между трубками, вероятность возникновения мёртвых зон в процессе теплообмена процессора и кулера сведена к минимуму. Сами же трубки в теле радиатора немного разведены относительно друг друга:

Основание кулера ровное и, по меркам кулеров с прямым контактом, хорошо обработано:

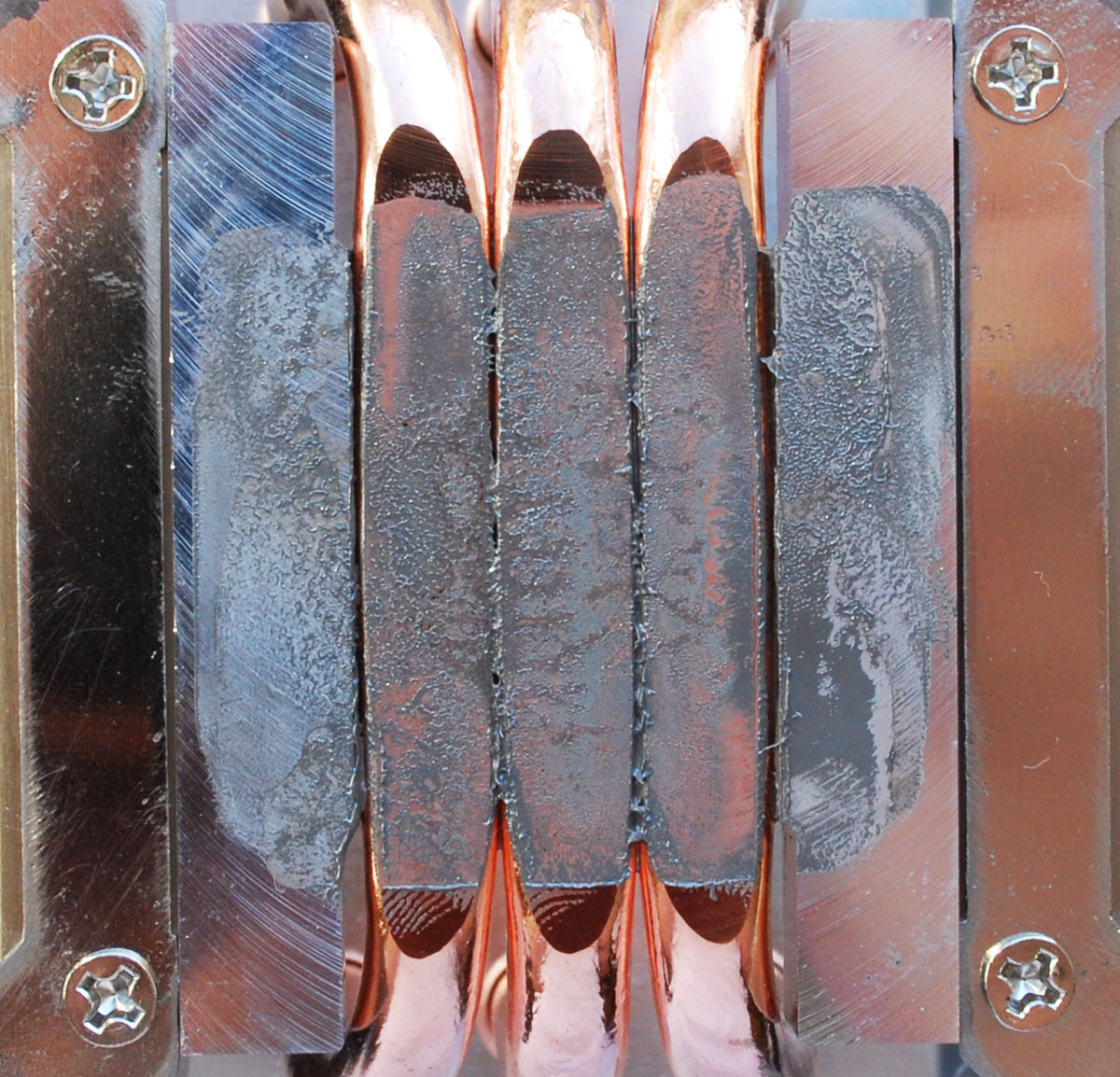

По отпечатку теплораспределителя процессора Core i7 на основании кулера видно, что тепловые трубки накрывают немногим более половины крышки процессора, а оставшаяся часть контактирует только с алюминиевой накладкой для креплений. Тем не менее, мы не склонны относить сей факт к существенному недостатку свежеиспечённого кулера, так как площадь ядра данного процессора составляет немногим более 20 % от площади крышки, то есть, ядро с лихвой перекрывается тепловыми трубками.

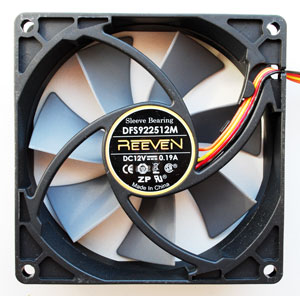

С помощью двух проволочных скобок на радиаторе кулера закреплен 92-мм вентилятор:

Несмотря на то, что маркировка вентилятора отличается от оного у Scythe Katana 3, его характеристики полностью идентичны (PWM 0—2500 об/мин, 55,55 CFM и 31,07 дБА).

Scythe REEVEN совместим с материнскими платами с разъёмами Socket 478, LGA 775, Socket 754/939/940/AM2(+)/AM3, которые при установке не придётся вынимать из корпуса системного блока. К сожалению, как уже было упомянуто выше, крепление для LGA 1366 в комплект не входит, однако в представительстве Scythe нас заверили, что в ближайшем будущем эта проблема будет решена. Нам же для установки кулера на процессор Core i7 пришлось использовать крепление от Scythe Kabuto, распилив его на две половинки и немного подогнув лапки для более высокого усилия прижима:

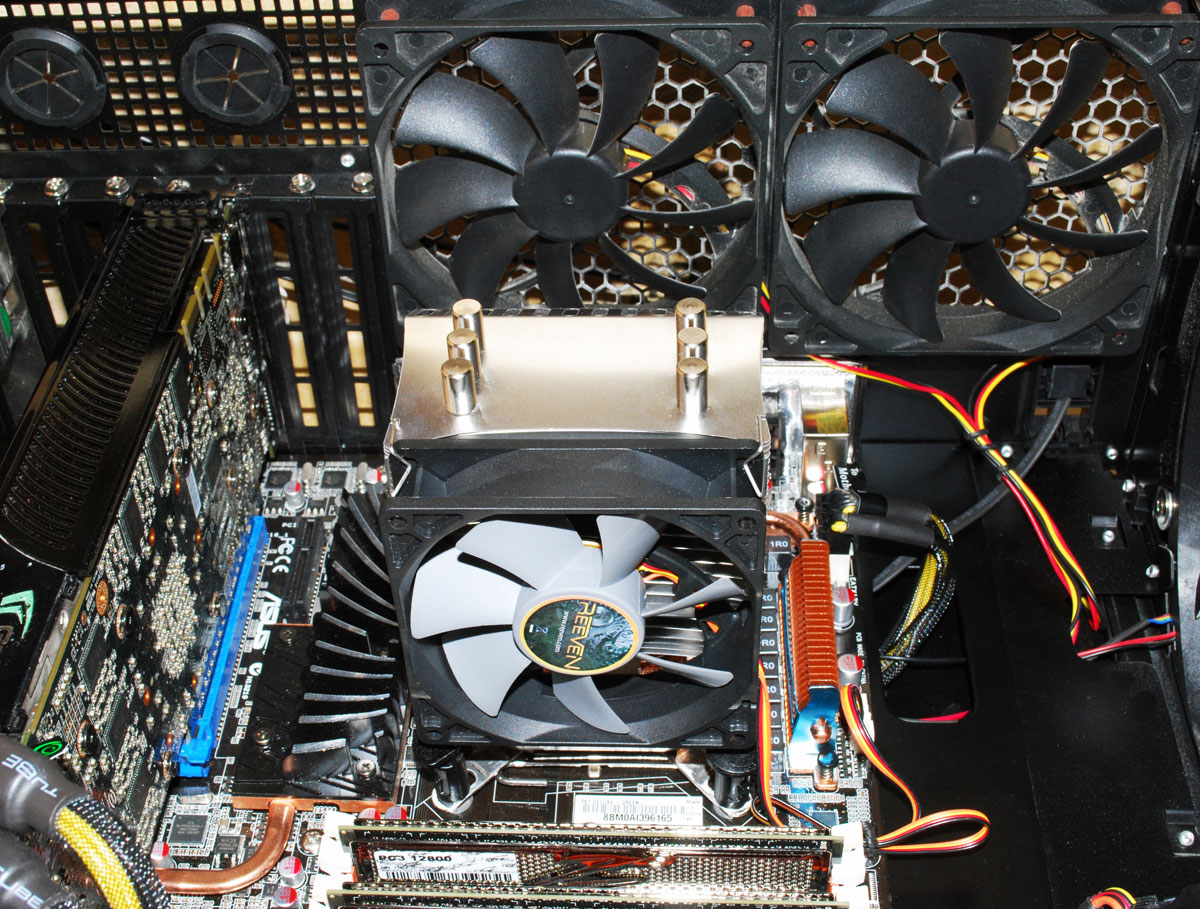

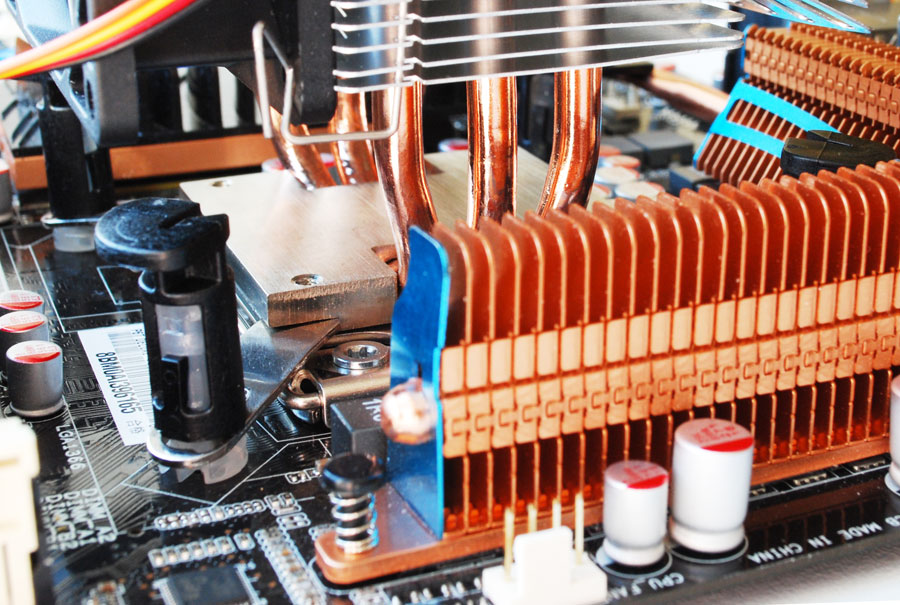

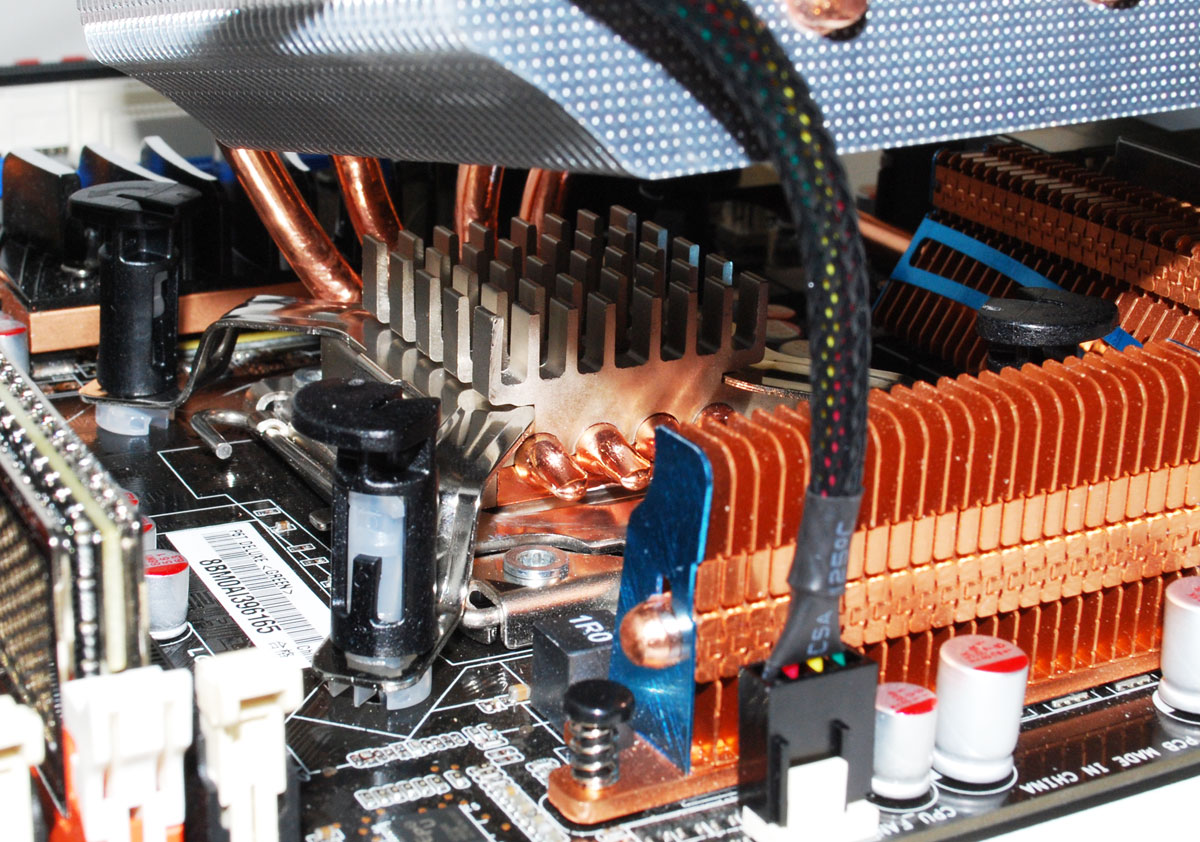

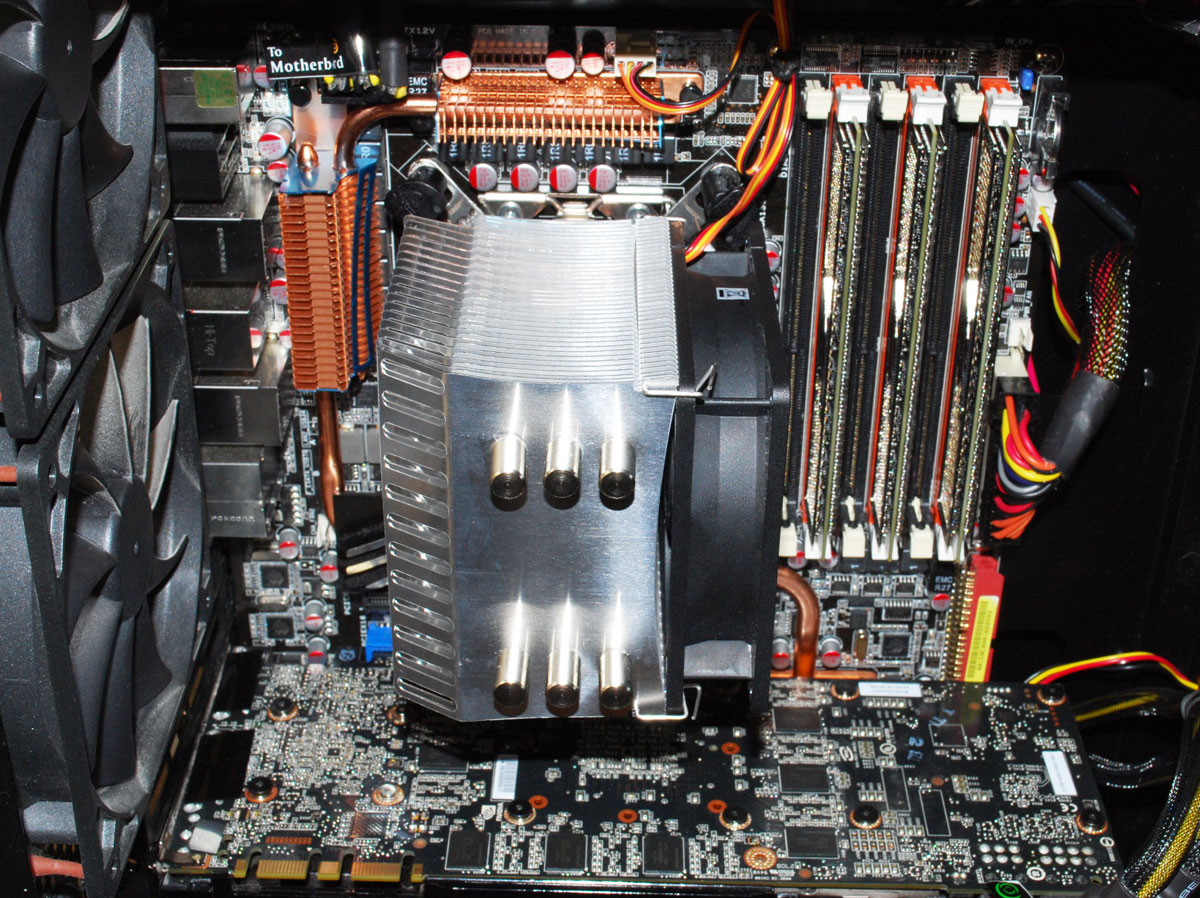

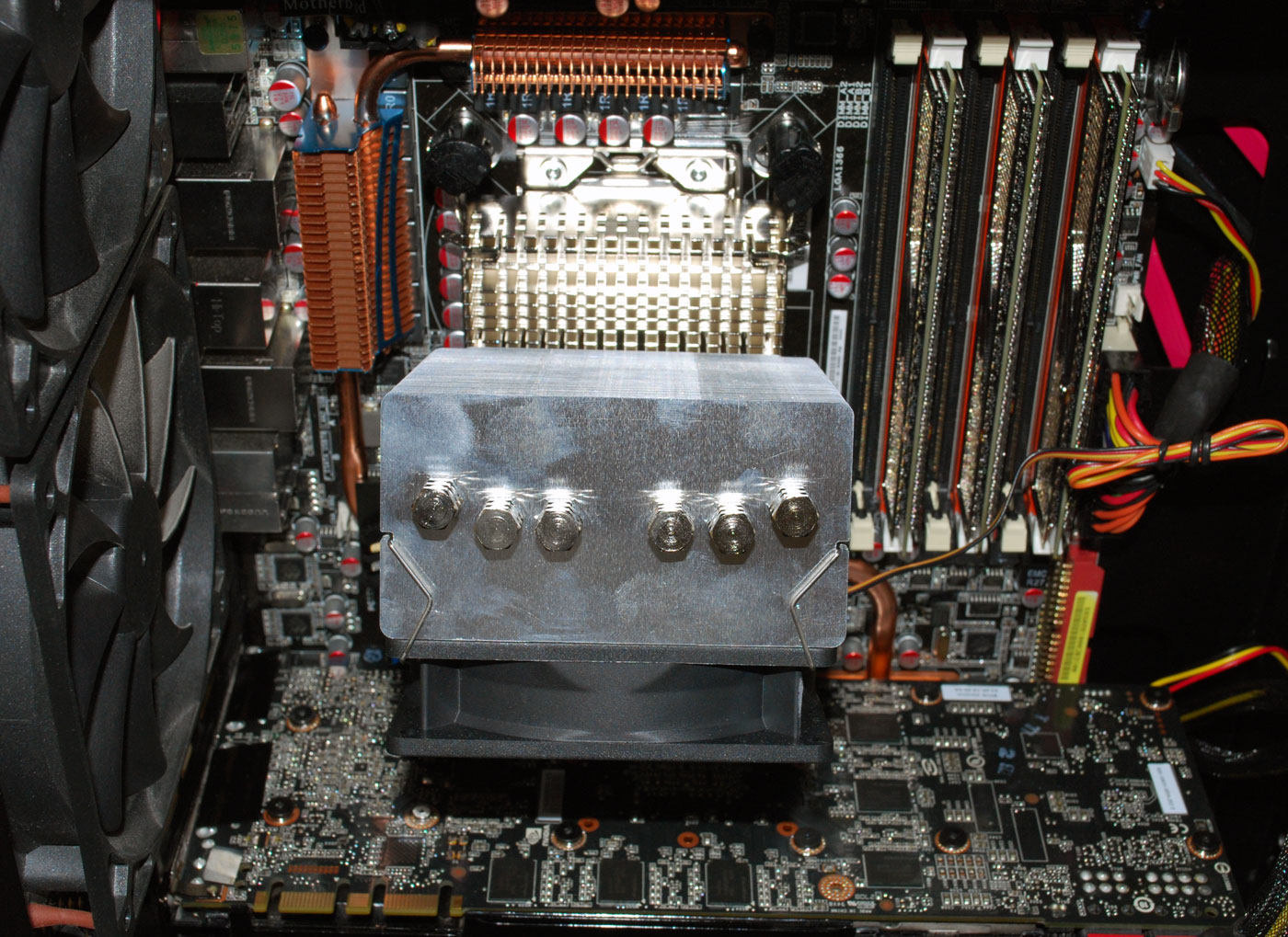

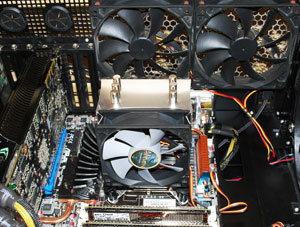

В результате кулер был успешно установлен на процессор:

Нужно отметить, что зависимости эффективности охлаждения процессора посредством Scythe REEVEN от его ориентации в процессе тестирования выявлено не было, хотя предпосылки тому имелись из-за полученных ранее на кулерах такого же типа результатов. Во время тестов REEVEN устанавливался следующим образом:

Остаётся добавить, что рекомендованная стоимость нового кулера составляет всего 24 доллара США. Фактически, это самый дешёвый кулер сегодняшнего тестирования.

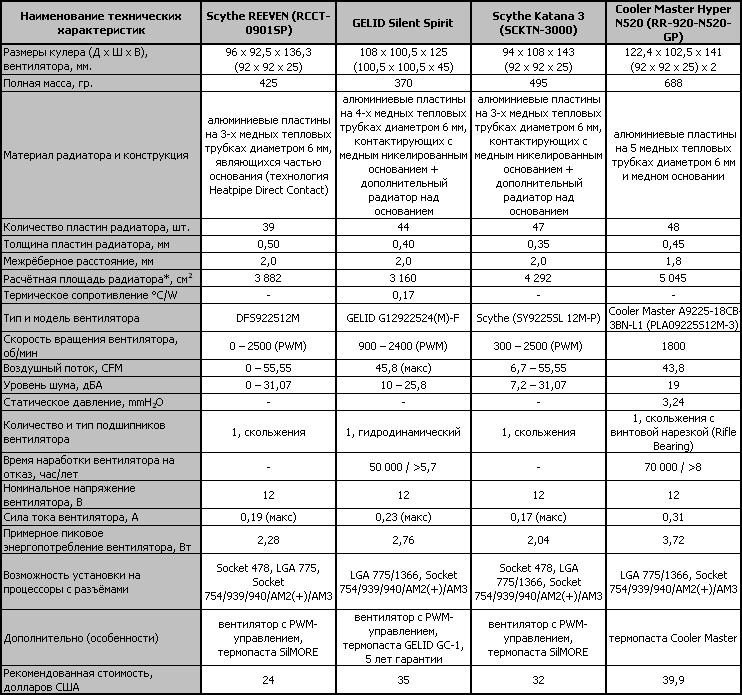

Технические характеристики и рекомендованная стоимость

Тестовая конфигурация, инструментарий и методика тестирования

Все тесты были проведены в закрытом корпусе системного блока, конфигурация которого во время проведения тестирования не подвергалась каким-либо изменениям и состояла из следующих комплектующих:

Системная плата: ASUS P6T Deluxe (Intel X58 Express, LGA 1366, BIOS 1303);
Центральный процессор: Intel Core i7-920 (2,67 ГГц, 1,25 В, L2 4 x 256 Kбайт, L3 8 Мбайт, Bloomfield, C0);
Термоинтерфейс: Arctic Silver 5;
Оперативная память: DDR3 PC3-12800 3 x 2 Гбайт OCZ Platinum Low-Voltage Triple Channel (1600 МГц, 7-7-7-24, 1,65 В);
Видеокарта: ZOTAC GeForce GTX 260 AMP2! Edition 896 Мбайт, 648/1404/2108 МГц (вентилятор на 1030 об/мин);
Дисковая подсистема: Western Digital VelociRaptor (SATA-II, 300 Гбайт, 10 000 об/мин, буфер 16 Мбайт, NCQ);
Система охлаждения и звукоизоляции HDD: Scythe Quiet Drive for 3.5" HDD;
Оптический привод: Samsung SH-S183L;
Корпус: Antec Twelve Hundred (120-мм Scythe Slip Stream на 840 об/мин, внизу на передней стенке 120-мм Scythe Gentle Typhoon на 840 об/мин, сверху стандартный 200-мм вентилятор на 400 об/мин);
Панель управления и мониторинга: Zalman ZM-MFC2;
Блок питания: Zalman ZM1000-HP 1000 Вт, 140-мм вентилятор;

Все тесты были выполнены под операционной системой Windows Vista Ultimate Edition x86 SP1. Программное обеспечение, использованное во время тестирования:

Real Temp 3.19b – для мониторинга температуры ядер процессора;
Linpack 32-bit в оболочке LinX 0.5.8.2 – для нагрузки процессора (двойной цикл теста по 15 проходов Linpack в каждом цикле при объёме используемой оперативной памяти 1624 Мбайт);
RivaTuner 2.24 – для визуального контроля за изменением температуры (совместно с плагином RTCore).

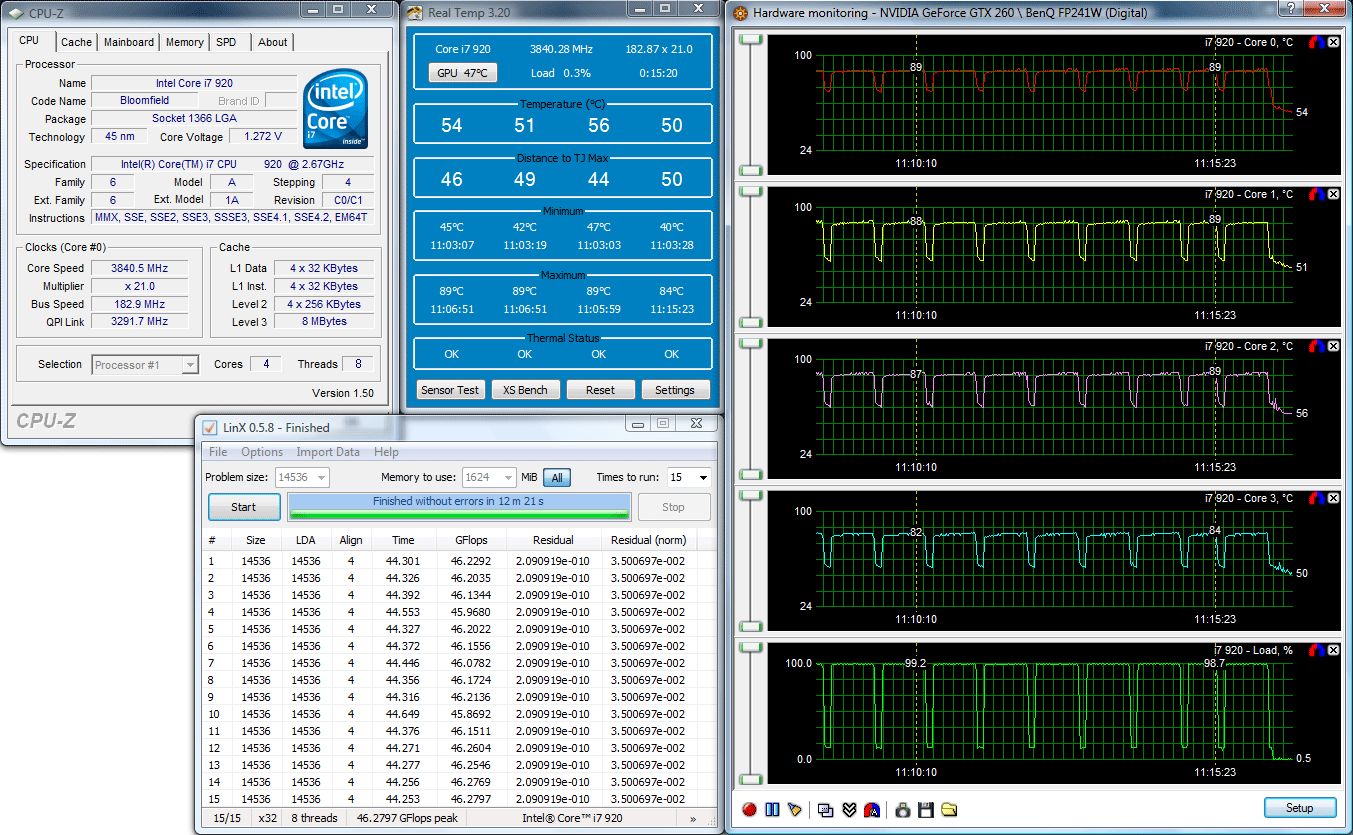

Полный снимок экрана во время проведения тестирования выглядит так:

Период стабилизации температуры процессора между двумя последовательными циклами тестирования составлял примерно 10 минут. За окончательный результат принималась максимальная температура самого горячего из четырёх ядер центрального процессора. Комнатная температура контролировалась установленным рядом с системным блоком электронным термометром с точностью измерений 0,1 °C и возможностью мониторинга изменения температуры в помещении за последние 6 часов. Во время тестирования комнатная температура колебалась в диапазоне 23,5—24,0 °C.

Измерение уровня шума систем охлаждения осуществлялось с помощью электронного шумомера CENTER-321 после часа ночи в полностью закрытой комнате площадью около 20 м² с расстояний примерно 1 и 3 метра от закрытого корпуса системного блока. Во время измерений скорость вращения всех пяти 120-мм корпусных вентиляторов была снижена до 520 об/мин. В этом режиме фоновый уровень шума системного блока, измеренный с расстояния 1 метр, не превышал 33,3 дБА. При полностью выключенном компьютере шумомер фиксировал 30,8 дБА (нижний предел измерений равен 30 дБА), а субъективно комфортный уровень шума находится у границы 34,5—35,0 дБА.

О соперниках. Во-первых, как и было обещано, мы проверим отставание четырёх новинок от нашего эталонного кулера Thermalright IFX-14, являющегося на сегодня самой эффективной системой воздушного охлаждения для процессоров. Надеюсь, вы понимаете, что по стоимости, размерам и весу рассмотренные сегодня кулеры и IFX-14 несопоставимы, но цели провести прямое сравнение сегодня и не стоит. Во время тестирования между секциями суперкулера устанавливался 120-мм семилопастный вентилятор от кулера Xigmatek Dark Knight.

Во-вторых, дабы несколько расширить тестирование, к четырём рассмотренным кулерам был добавлен Xigmatek Nepartak, также относящийся к среднему ценовому классу (рекомендованная производителем стоимость — 25 долларов). Несмотря на то, что маленький «шторм» оснащён вентилятором с ШИМ-управлением, его скорость не была отдана на откуп электронике, а фиксировалась в двух режимах: тихом на 1740 об/мин и режиме максимальных оборотов на 2810 об/мин. То же самое справедливо и для всех остальных участников тестирования с той лишь разницей, что обороты их вентиляторов различались.

Эффективность охлаждения

Максимальный разгон 45-нм четырёхъядерного процессора, при котором проводилось сравнительное тестирование кулеров, был определён при фиксированном в значении 21 множителе и активированной функции «Load-Line Calibration» на самой неэффективной системе охлаждения сегодняшнего теста, и составил 3,84 ГГц (+43,8 %) при повышении напряжения в BIOS материнской платы всего до 1,2875 В (+7,3 %). Напряжение питания оперативной памяти зафиксировано на отметке 1,64 В, а её частота составляла около 1500 МГц (с таймингами 7-7-7-14/1T). Все прочие параметры в BIOS материнской платы, связанные с разгоном процессора или памяти, не изменялись (оставлены в положении «Auto»).

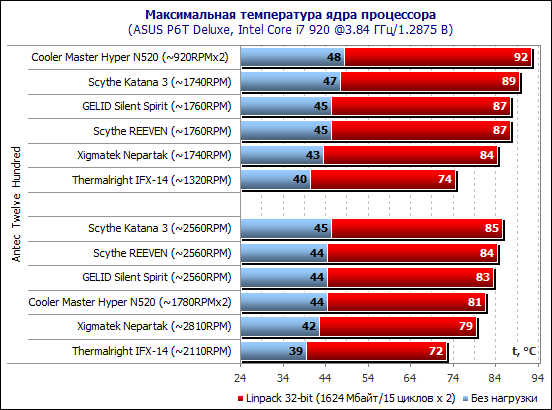

Результаты проверки эффективности кулеров представлены на диаграмме с группировкой по уровню шума (режим умеренного шума/режим максимальной скорости) и в порядке возрастания эффективности охлаждения (снижения пиковой температуры процессора). Смотрим и анализируем:

В первой группе – с результатами тестов в режиме работы с умеренным уровнем шума – среди кулеров среднего ценового диапазона уверенно лидирует Xigmatek Nepartak, которого мы совсем недавно уже отметили за высокую эффективность для своей стоимости. Немного отстают от него Scythe REEVEN и GELID Silent Spirit, а следом, проигрывая ещё две градуса Цельсия, идёт Scythe Katana 3. Хуже всех в этой группе выглядит Cooler Master Hyper N520, однако необходимо помнить, что он работает в нештатном режиме с принудительно заниженными скоростями вентиляторов. Разница между лучшим и худшим кулером в этом тесте составляет 8 °C. Суперкулер опережает всех «неконкурентов» на 10 и более градусов Цельсия.

Во второй группе, где представлены результаты тестирования кулеров на максимальных скоростях работы их вентиляторов, произошли изменения. Во-первых, отстававший от всех соперников Cooler Master Hyper N520 выходит на второе место, следом за продолжающим лидировать Xigmatek Nepartak, а место аутсайдера занял Scythe Katana 3. Во-вторых, GELID Silent Spirit оказывается на градус эффективнее Scythe REEVEN – пусть скорости их вентиляторов одинаковы, «Тихий Дух» всё-таки более технологически более продвинут. В этом режиме разница в эффективности между лучшим и худшим кулером сокращается до 6 °C, поэтому, помимо стоимости и доступности, необходимо принимать во внимание такой немаловажный фактор, как уровень шума, чем мы сейчас и займёмся.

Уровень шума

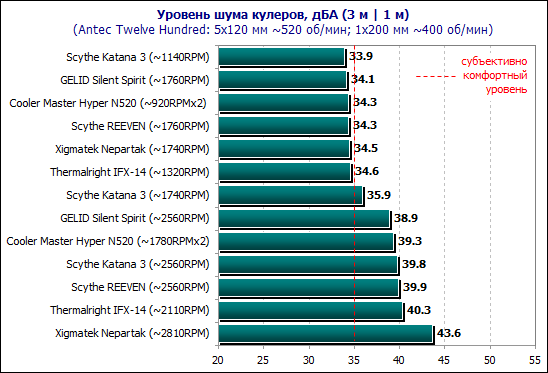

Уровень шума кулеров представлен в порядке возрастания на диаграмме:

Здесь всё вполне закономерно, прокомментировать можно разве что действительно сравнительно низкий уровень шума кулера GELID Silent Spirit.

Заключение

На наш взгляд, в сегодняшнем тестировании из четырёх рассмотренных новинок нет однозначного лидера, так как по эффективности охлаждения кулеры отличаются весьма незначительно, да и по уровню шума определяющих различий не обнаружено. Если же принимать во внимание фактор стоимости, то наиболее привлекательно из всей четвёрки выглядит Scythe REEVEN со своими рекомендованными 24 долларами, но, к сожалению, при этом он не оснащается креплением для LGA 1366 (здесь уместно добавить «пока не оснащается»... впрочем, и в продаже в Москве он тоже пока не появился). Следом за ним можно поставить GELID Silent Spirit, как тихий и эффективный в своём классе кулер, но всё-таки стоящий дороже REEVEN. Две оставшихся новинки – Scythe Katana 3 и Cooler Master Hyper N520 – также не выделяются чем-то особенным и близки по эффективности.

Кулер Xigmatek Nepartak на фоне сегодняшней четвёрки выглядит очень уверенно, являясь лидером по эффективности в обеих тестовых группах. С учётом низкой рекомендованной стоимости кулера (25 долларов), мы решили принять его за эталон среди систем охлаждения среднего класса и использовать в этом качестве в дальнейших тестах. Что же касается отставания кулеров средней стоимости от суперкулера в лице Thermalright IFX-14, то оно в дополнительных комментариях не нуждается — становится очевидно, за сколько именно градусов преимущества придётся как минимум вдвое переплатить любителям разгона. Ну а если считать в мегагерцах, то эта переплата в нашем конкретном случае выражается в плюс 200 МГц частоты процессора. На иных платформах, процессорах и даже их степпингах степень зависимости разгонного потенциала от эффективности охлаждения может изменяться как в одну, так и в другую сторону.
