Шесть кулеров для Intel Core i7-980X Extreme Edition

Введение

Приобретение нового, более мощного процессора на замену старого нередко ставит перед пользователем вопрос необходимости смены системы охлаждения на более эффективную. И если для простых пользователей данная проблема не слишком актуальна, так как современные системы воздушного охлаждения стоимостью от 700 рублей способны охладить абсолютно любой процессор в номинальном режиме его работы, то для любителей разгона задуматься как раз есть над чем. Зачастую, именно система охлаждения является ограничителем при разгоне процессоров верхнего ценового сегмента, имеющих разблокированный множитель. В качестве примера этому сегодня мы проверим шесть воздушных кулеров на новом шестиядерном процессоре Intel Core i7-980X Extreme Edition и посмотрим, насколько зависим его разгон от используемого кулера. А так как четыре из шести систем охлаждения являются новыми, то сначала познакомимся с ними лично.

Scythe Yasya (SCYS-1000)

Новое творение хорошо известной нам с вами японской Scythe Co., Ltd. называется Yasya и поставляется в средних размеров коробке с изображением кулера на лицевой стороне:

Традиционно для Scythe, вся коробка буквально испещрена разного рода информацией, начиная с поддержки кулером платформ и заканчивая гарантийными обязательствами:

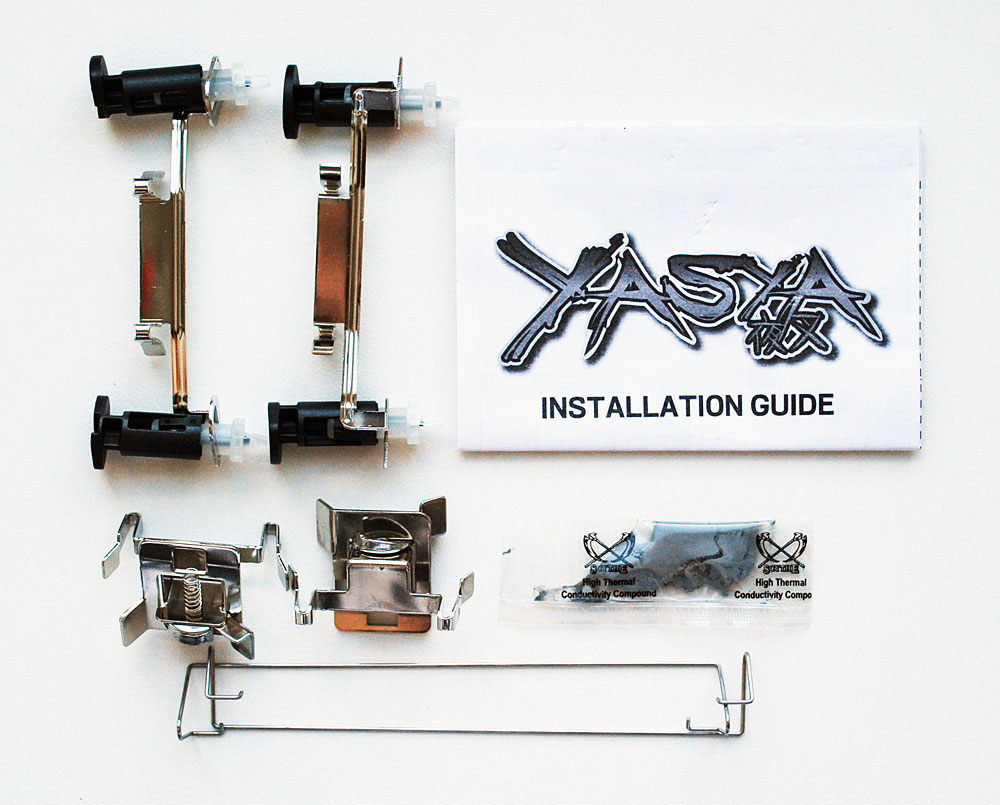

В небольшой коробке, размещённой на дне основной упаковки, находятся две пары креплений, инструкция, пакетик термопасты SilMORE и две проволочные скобы для вентилятора:

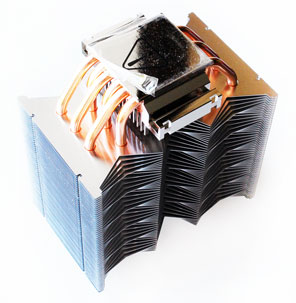

Выпускаемый в Тайване башенный Scythe Yasya состоит из медного никелированного основания, к которому припаяны шесть медных тепловых трубок диаметром 6 мм и на которые нанизаны алюминиевые пластины:

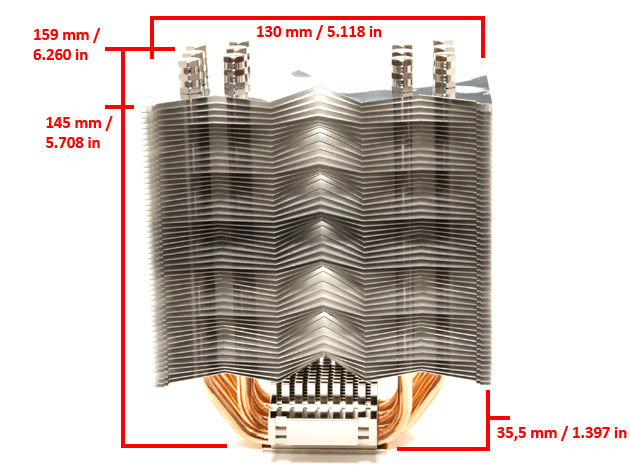

Вес кулера с вентилятором не превышает 848 граммов, а размеры новинки составляют 130х108,5х159 мм. Более подробно они приведены на двух следующих схемах:

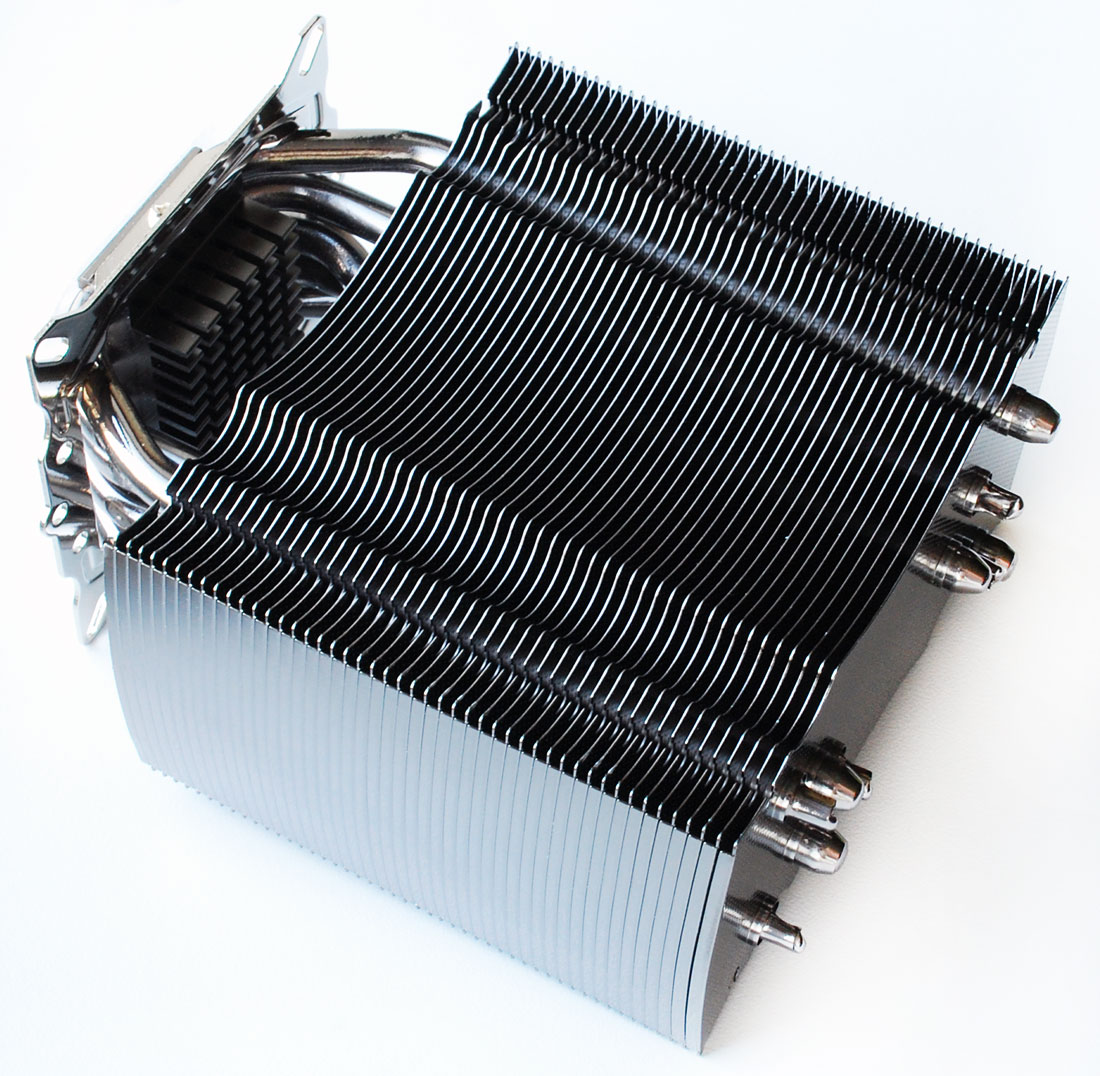

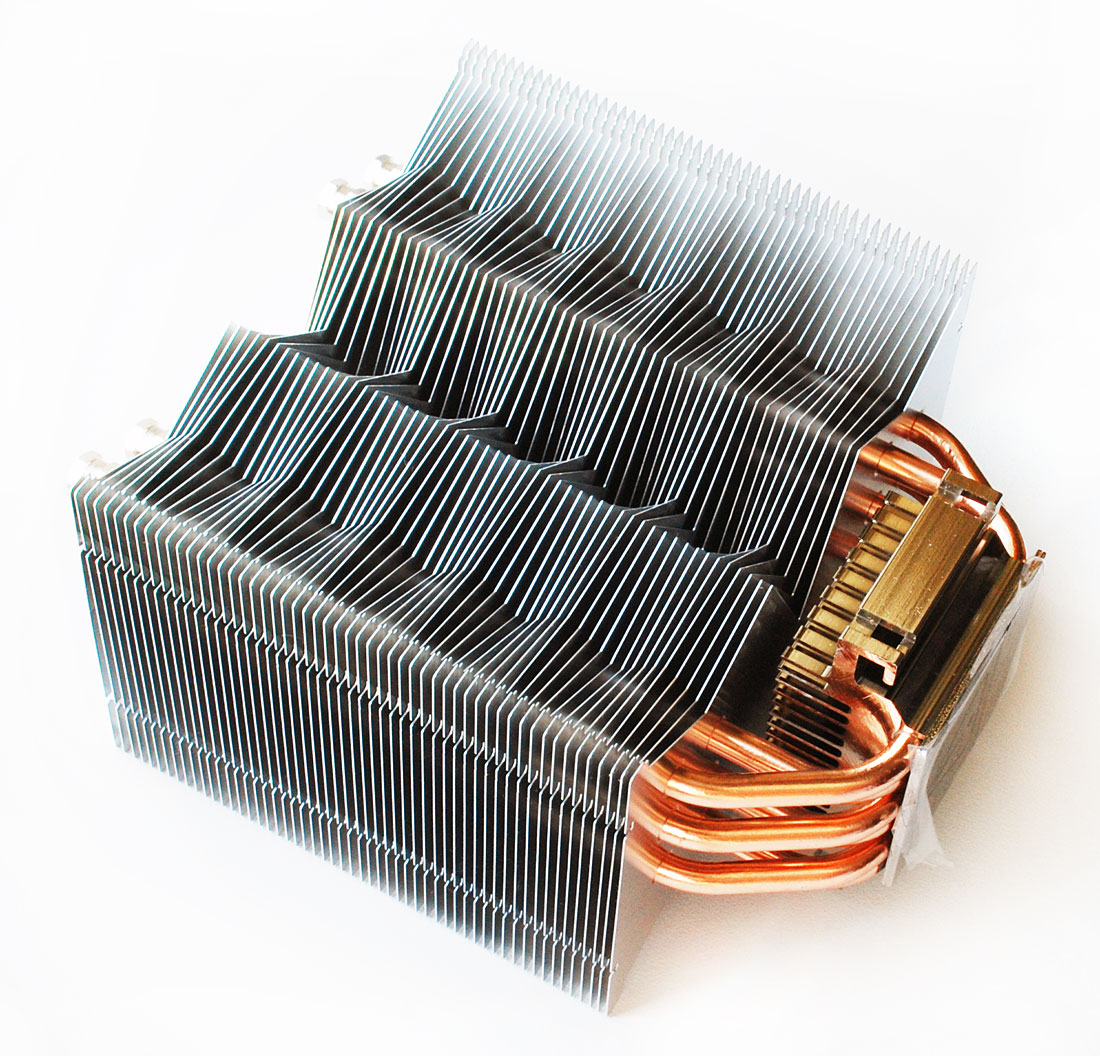

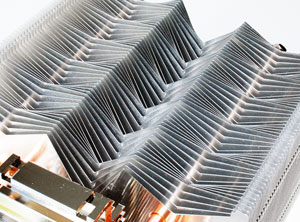

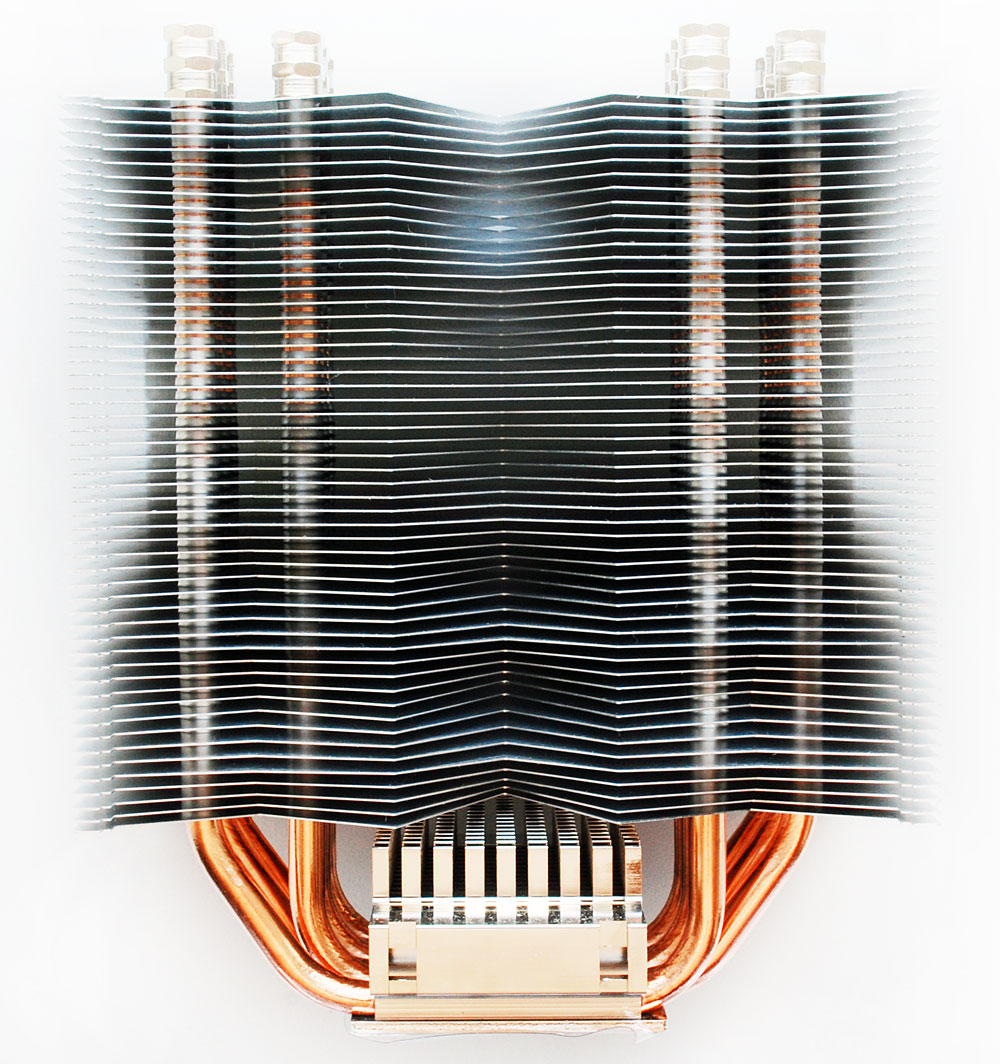

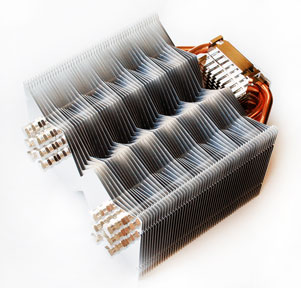

Основной изюминкой Scythe Yasya являются клиновидные и смещённые друг относительно друга пластины:

Эту технологию японские инженеры назвали «Trident Multi Layer Fin Structure», а предназначена она для того, чтобы максимально уменьшить сопротивление воздушному потоку вентилятора и повысить таким образом эффективность радиатора. Мы с вами уже много видели подобных решений, но в Scythe Yasya, пожалуй, оно исполнено наиболее кардинально. Нужно добавить, что пластины отполированы до зеркального блеска. Их абсолютно гладкая поверхность также должна способствовать быстрому скольжению потока воздуха, а значит, Yasya должен быть эффективен с низкоскоростными вентиляторами, что несомненно порадует любителей тихих системных блоков.

В общей сложности в радиаторе установлены 54 пластины толщиной 0,35—0,40 мм с межрёберным расстоянием 1,8 мм:

Боковые стороны радиатора не закрыты, а внизу над трубками размещён маленький алюминиевый радиатор.

Ещё одной технологией, используемой в Scythe Yasya, является «Unparallel Six Heatpipe Construction», представляющая собой нелинейно расставленные в «теле» радиатора тепловые трубки:

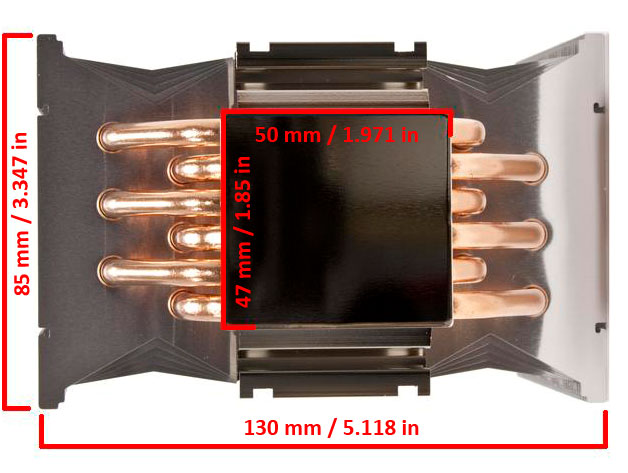

Шахматный порядок расположения тепловых трубок нам с вами также уже хорошо знаком по радиаторам кулеров других производителей. За счёт этого удаётся более равномерно распределять тепло по рёбрам, ускоряя теплообмен и повышая эффективность кулера.

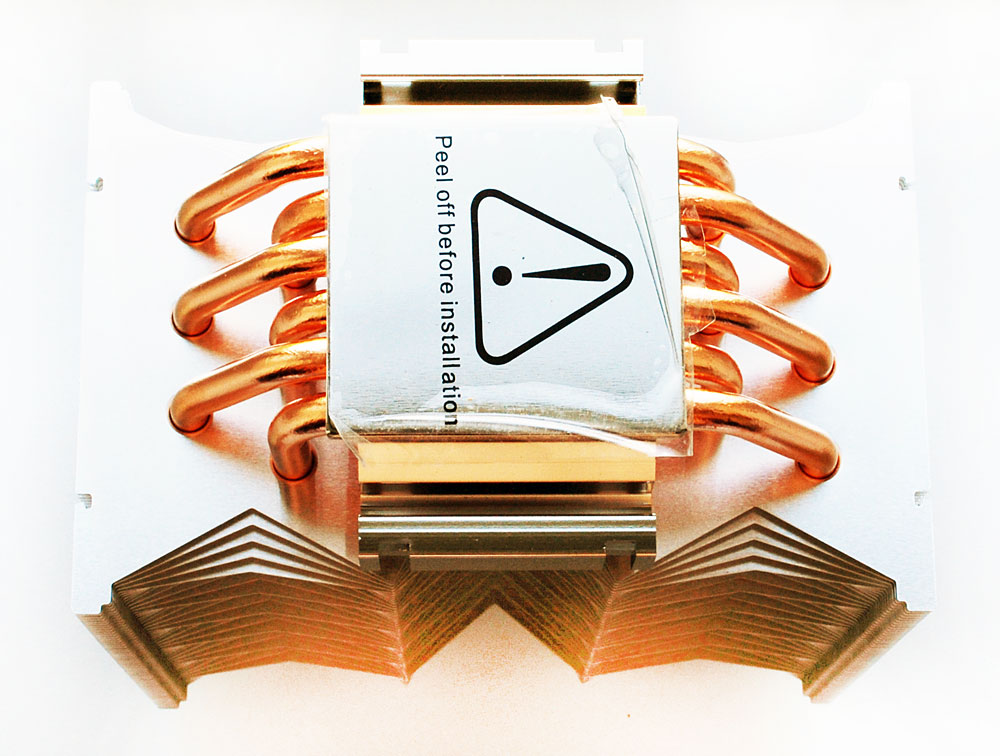

Основание Scythe Yasya закрыто плёнкой с предупреждением об обязательном её удалении перед установкой:

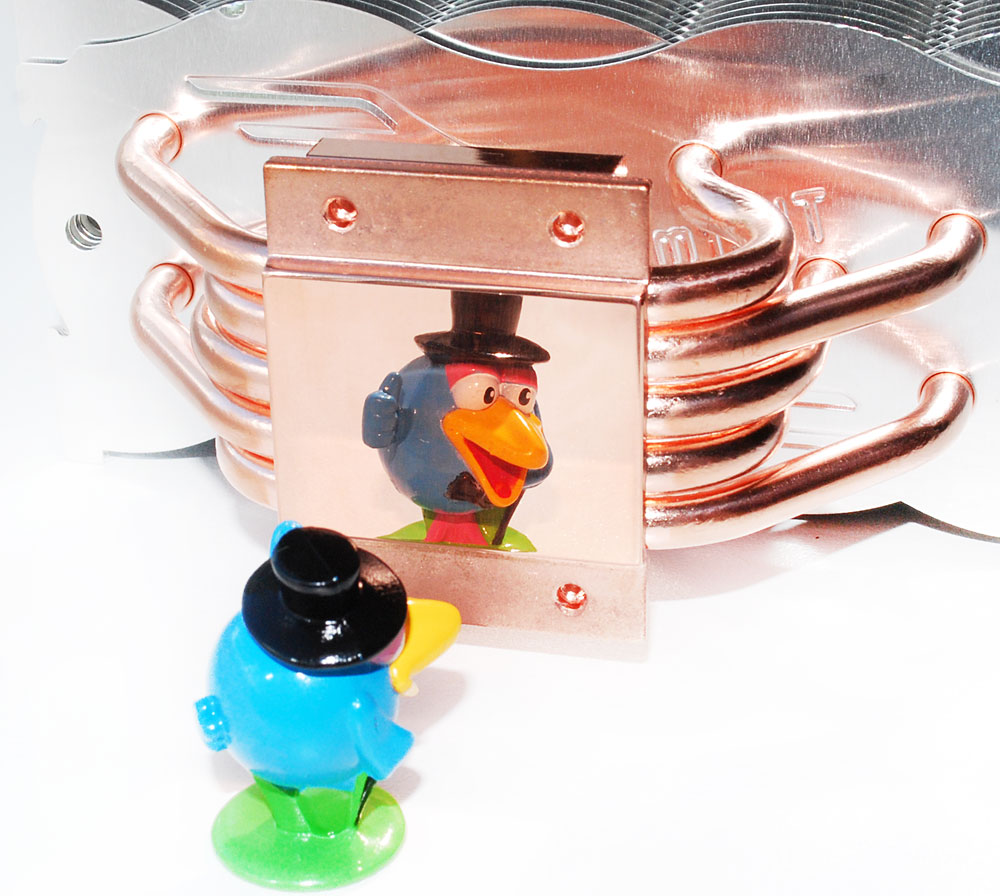

Снятие защитной плёнки открывает взору очень ровное и идеально обработанное основание кулера:

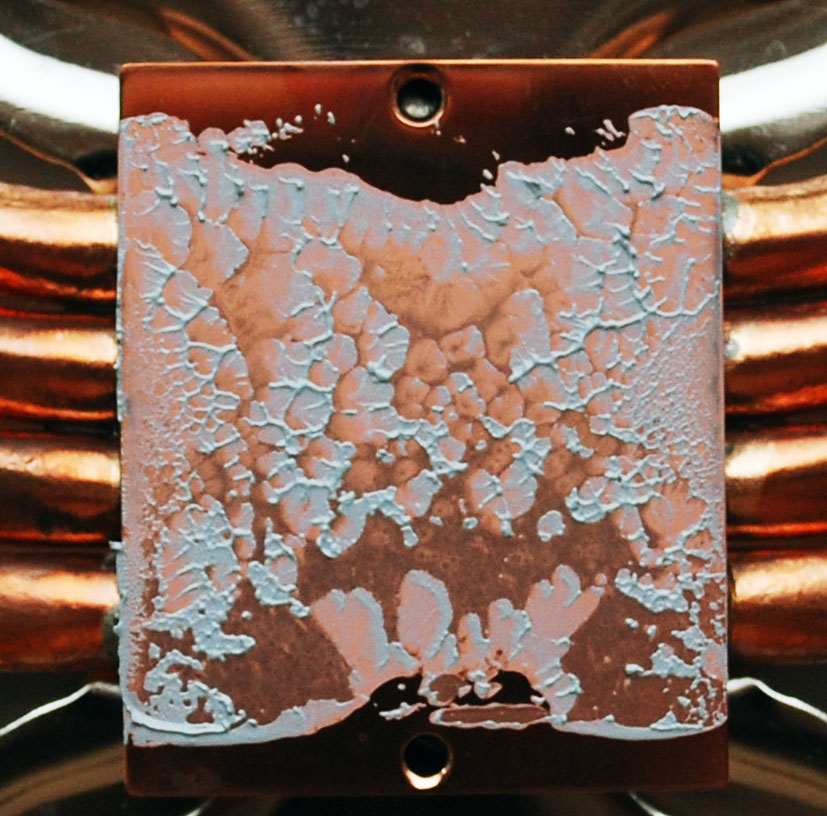

Даже отпечаток нашего нового шестиядерного процессора с выпуклым теплораспределителем (подробнее об этом позже) получился более-менее удовлетворительным:

В отношении основания Yasya посетовать можно на то, что тепловые трубки не лежат в желобках, а лишь слегка сплющены и припаяны к медной никелированной пластине толщиной 2 мм.

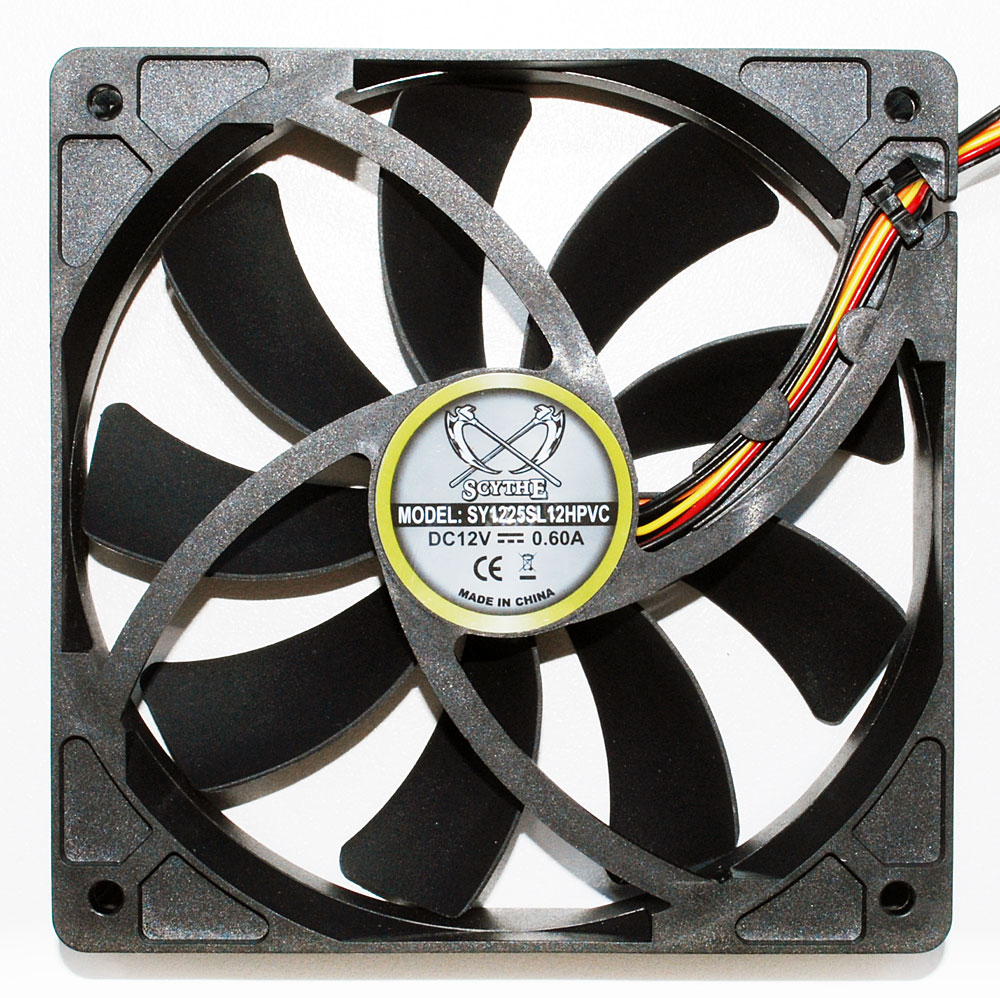

Scythe Yasya оснащается одним вентилятором Slip Stream 120 Adjustable PWM (SY1225SL12HPVC):

Данная модель уже хорошо знакома нам с вами, но теперь она оснащена ШИМ-управлением и регулятором в виде заглушки на заднюю панель корпуса, которым можно задать верхнюю границу скорости вращения крыльчатки:

В спецификациях указываются следующие скоростные диапазоны вентилятора: 470 (±30 %) — 1340 (±10 %) и 740 (±25 %) — 1900 (±10 %). Воздушный поток заявлен на уровне 23,0—76,53 и 37,15—110,31 CFM, а уровень шума — 7,05—27,3 и 9,8—37,0 дБА, соответственно. Диаметр крыльчатки – 112 мм, диаметр ротора – 35 мм, длина кабеля 300 мм, длина кабеля до регулятора – 300 мм.

Вентилятор закрепляется на радиаторе с помощью двух проволочных скоб и контактирует с пластинами без каких-либо демпфирующих полосок:

Странно, что скоб в комплекте всего две, ведь на симметричный Yasya можно установить два вентилятора, почему же в Scythe пожалели эти крепления?

Новая система охлаждения совместима со всеми без исключения современными платформами домашних ПК. Установка кулера на плату и процессор осуществляется без использования инструментов и демонтажа материнской платы из корпуса системного блока. В боковые стороны его вспомогательного радиатора вставляется пара креплений, а затем в случае с платформами для процессоров AMD крепления просто зацепляются за пластиковую рамку разъёма, а в случае Intel – защёлкиваются очень сильным нажатием сверху:

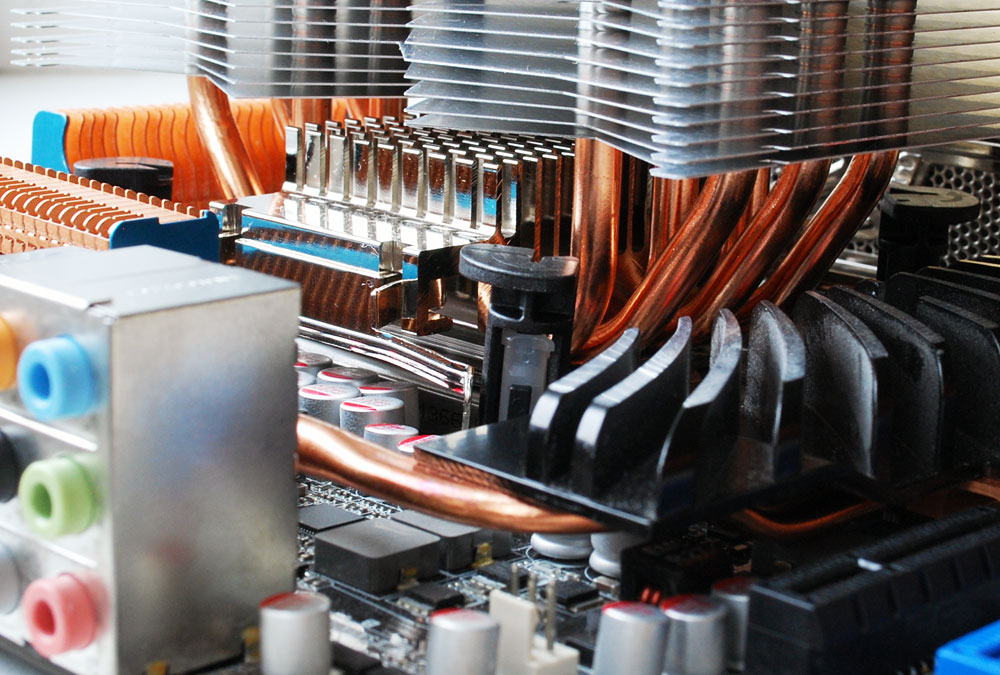

Расстояние от нижней пластины радиатора до основания кулера – 35,5 мм, чего с учётом высоты сокета вполне достаточно для совместимости Yasya с высокими радиаторами силовых элементов материнских плат.

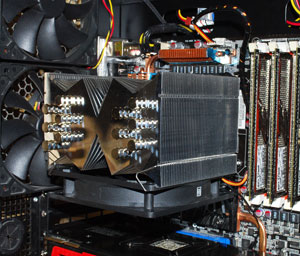

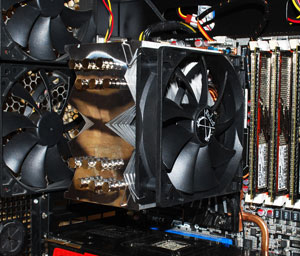

О приоритетной ориентации кулера внутри корпуса системного блока и на процессоре в инструкции и на упаковке ничего не сказано, поэтому мы проверили его эффективность в двух положениях:

После нескольких циклов тестирования выяснилось, что при установке Scythe Yasya тепловыми трубками поперёк крышки процессора (правое фото) пиковая температура ядер стабильно на 3—4 °С ниже, чем если установить кулер трубками вдоль крышки. Вероятно, у шестиядерных процессоров зависимость эффективности охлаждения от прохождения тепловых трубок по его теплораспределителю также имеет место быть. Тем более, что только на одном кулере из шести протестированных сегодня это утверждение не было подтверждено. Но, обо всём по порядку.

В завершение обора Scythe Yasya добавим, что его рекомендованная стоимость составляет 57 долларов США, а гарантийный срок равен одному году. На момент подготовки статьи в московской рознице Yasya продавался примерно за 2 тысячи рублей.

ThermoLab Baram-2010

Компания ThermoLab Co., Ltd, выпустившая полтора года назад очень удачный кулер Baram, в конце апреля этого года решила обновить данную модель, внеся некоторые конструктивные изменения. Baram-2010 – так теперь называется флагман линейки воздушных систем охлаждения производства ThermoLab.

Новинка поставляется в небольшой коробке с изображением кулера на лицевой стороне и спецификаций на одной из боковых сторон:

Напомним, что прежде коробка выглядела менее привлекательно. Вместе с кулером поставляется полный набор аксессуаров для установки Baram-2010 на все современные платформы:

В сравнении с первой версией Baram, комплектующие несколько изменены: теперь в их состав входит универсальная поддерживающая пластина, шпильки и резиновые колечки для них, накидные гайки и пошаговая инструкция на нескольких языках. Хотя принципиально процедура установки кулера не изменилась. Термопаста и четыре проволочные скобы для вентиляторов никуда не делись. Как и его предшественник, Baram-2010 поставляется без вентилятора, оставляя его выбор за пользователем. Кулер выпускается в Южной Корее и рекомендуется в продажу за 50 долларов США.

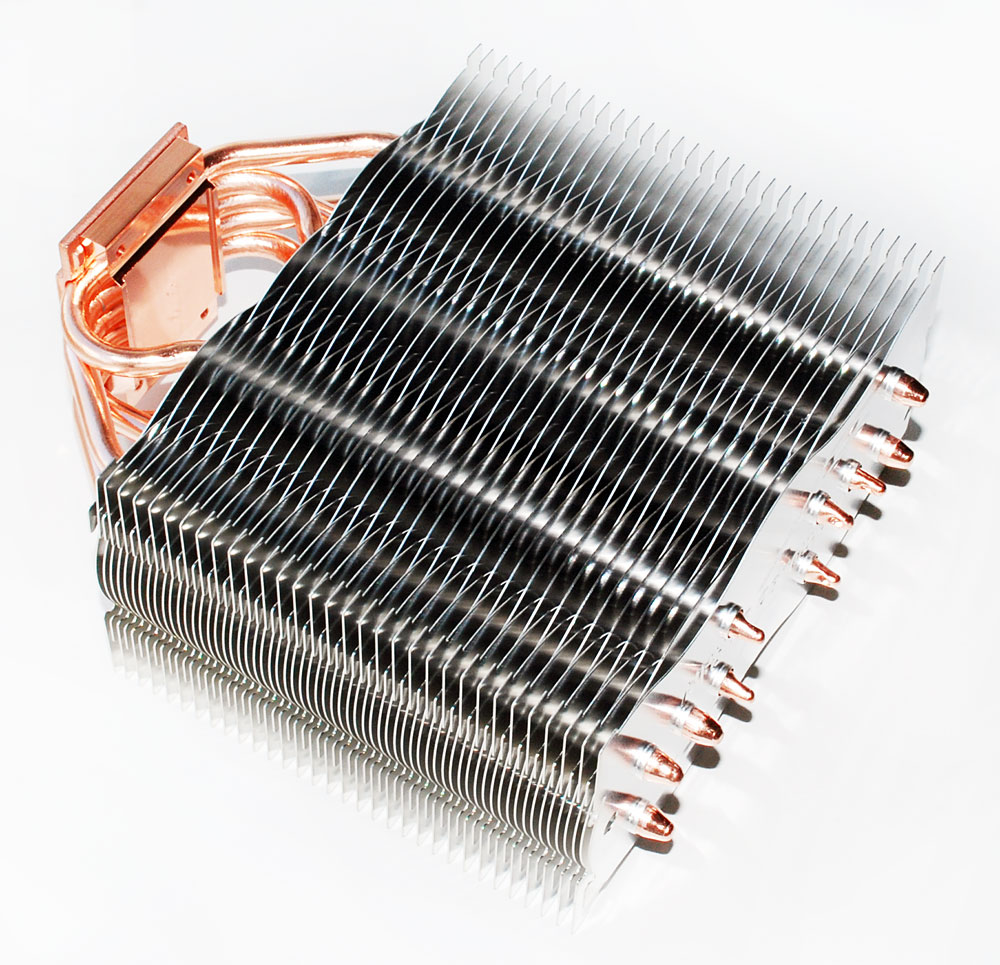

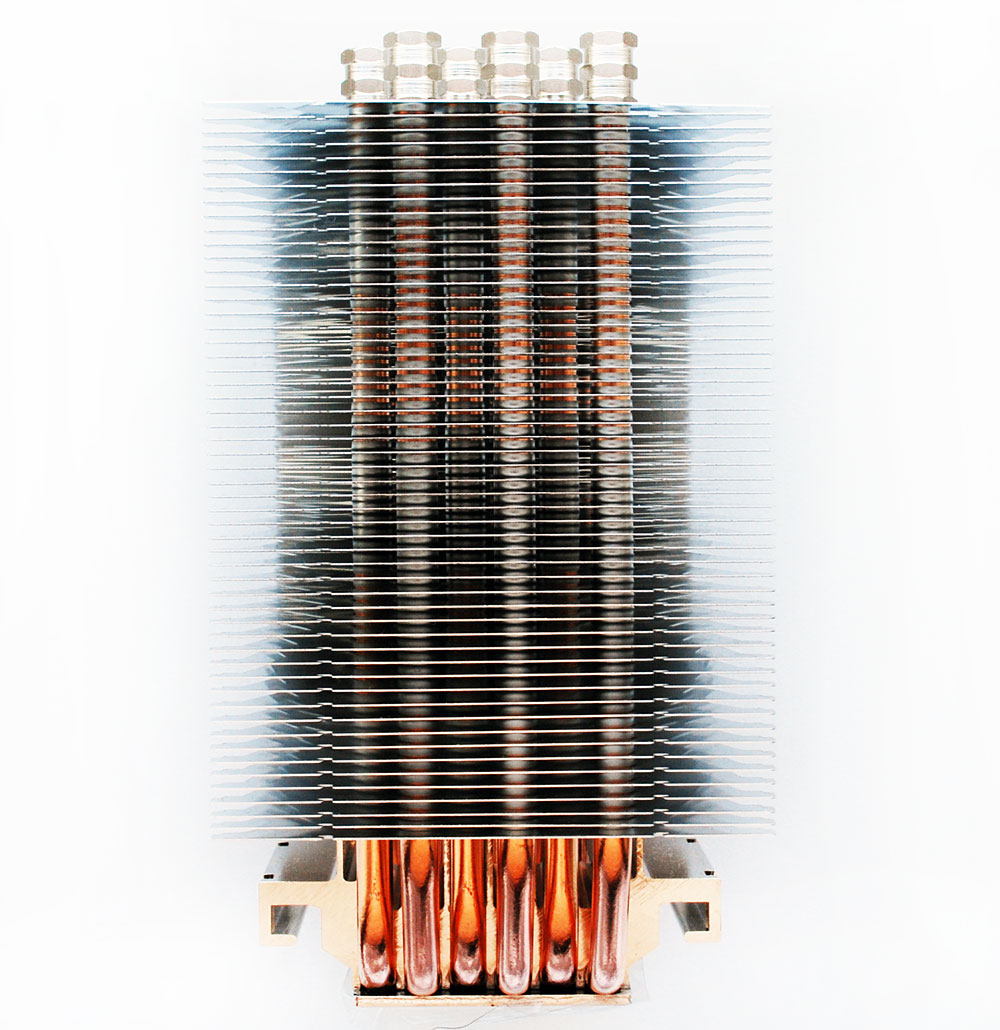

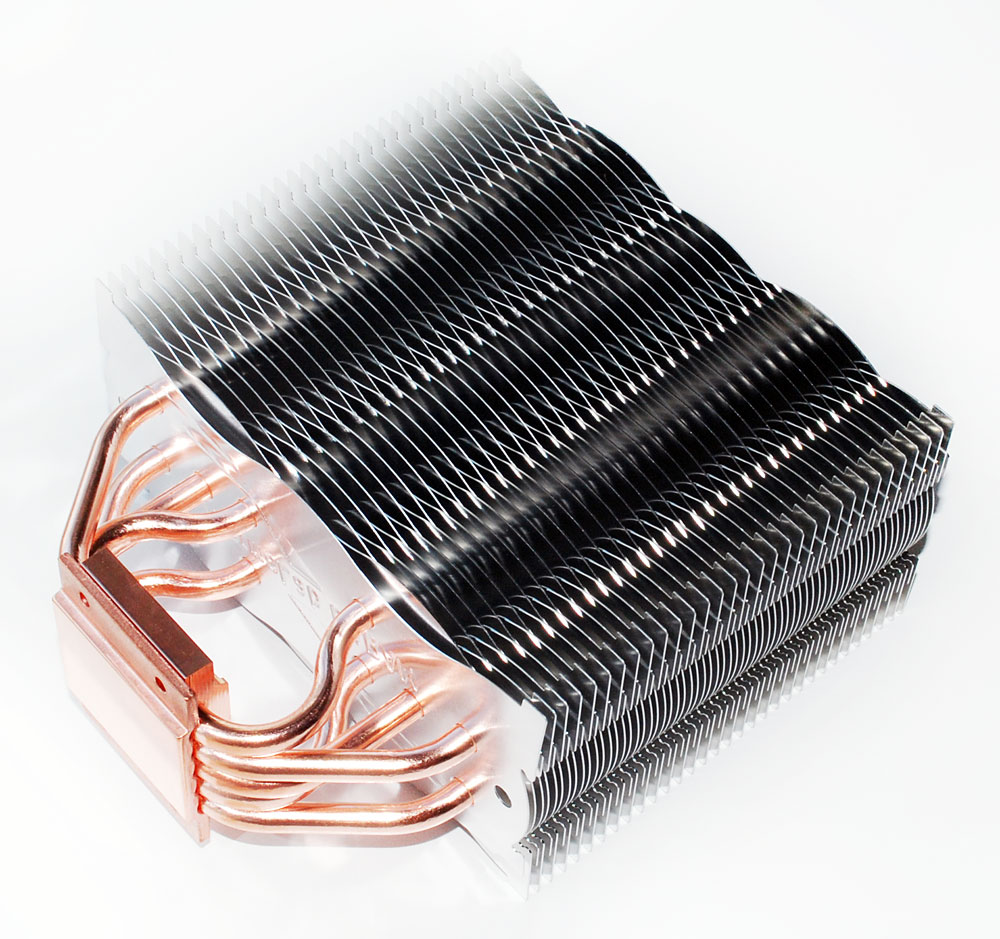

При первом взгляде на кулер создаётся впечатление, что ничего не изменилось: всё те же пять широко расставленных медных тепловых трубок диаметром 6 мм, те же алюминиевые пластины с волнообразными торцами, смещёнными относительно друг друга:

Разве что штампованная на пластинах надпись «ThermoLab Baram» визуально отличает его от предшественника. Тем не менее, изменения есть. Главное из них – число пластин радиатора кулера увеличено с 54 до 64 штук. За счёт этого площадь радиатора возросла с 7580 см² до 8900 см²! А так как габариты радиатора (132х67х160 мм) и толщина пластин (0,45 мм) остались прежними, то нетрудно догадаться, что теперь пластины должны стоять плотнее. Так и есть – межрёберное расстояние уменьшено с 2,0 мм до 1,6 мм. Такие изменения радиатора, очевидно, нацелены на использование вентиляторов со средними и высокими скоростями, но в случае с Baram с его весьма оптимизированным радиатором могут быть сюрпризы и на низких скоростях. Добавим, что вес радиатора увеличился с 625 до 710 граммов, что всё же меньше, чем у флагманов других производителей.

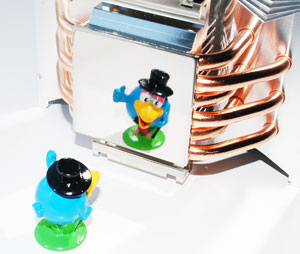

Кроме этого, теперь на по-прежнему великолепно обработанном основании кулера нет никелировки:

Теоретически, её отсутствие также может чуть-чуть повысить эффективность кулера. Кроме этого, инженеры ThermoLab говорят о повышенной точности сопряжения основания, трубок в нём и накрывающей их пластины, которое выполнено пайкой. Проверить данный факт мы, как вы понимаете, не можем, но сам по себе он очень важен для обеспечения быстрого и равномерного теплообмена между основанием кулера и теплораспределителем процессора.

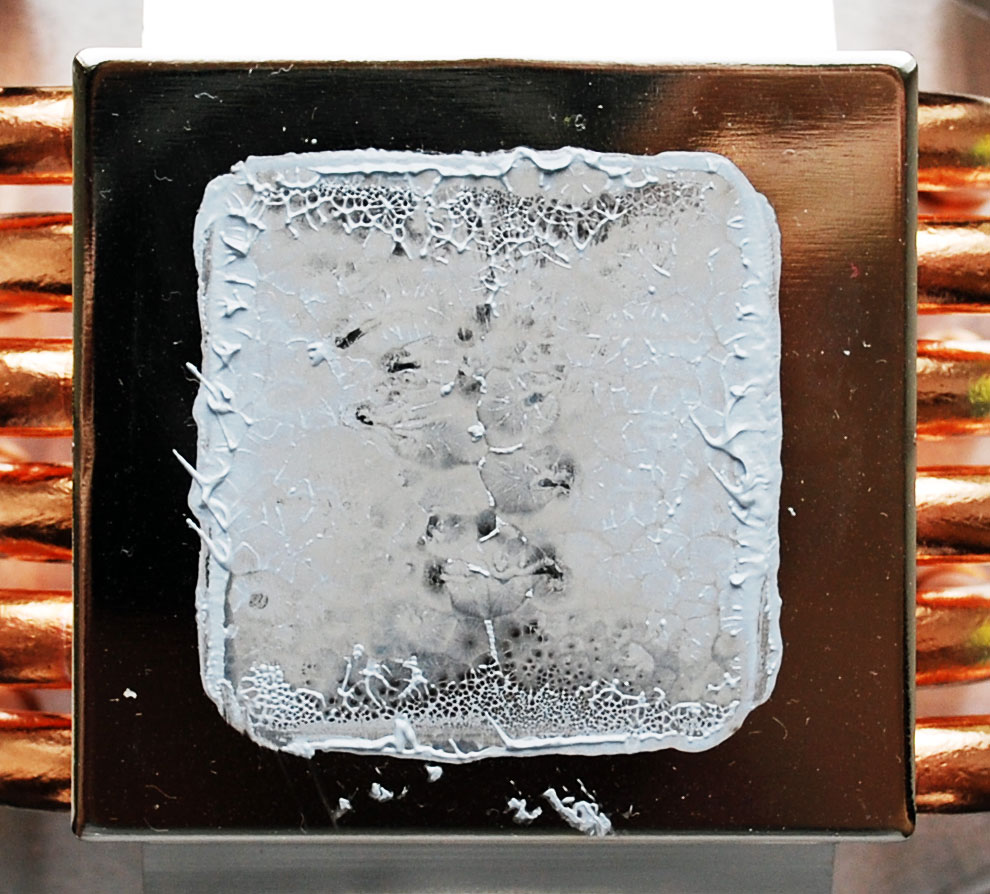

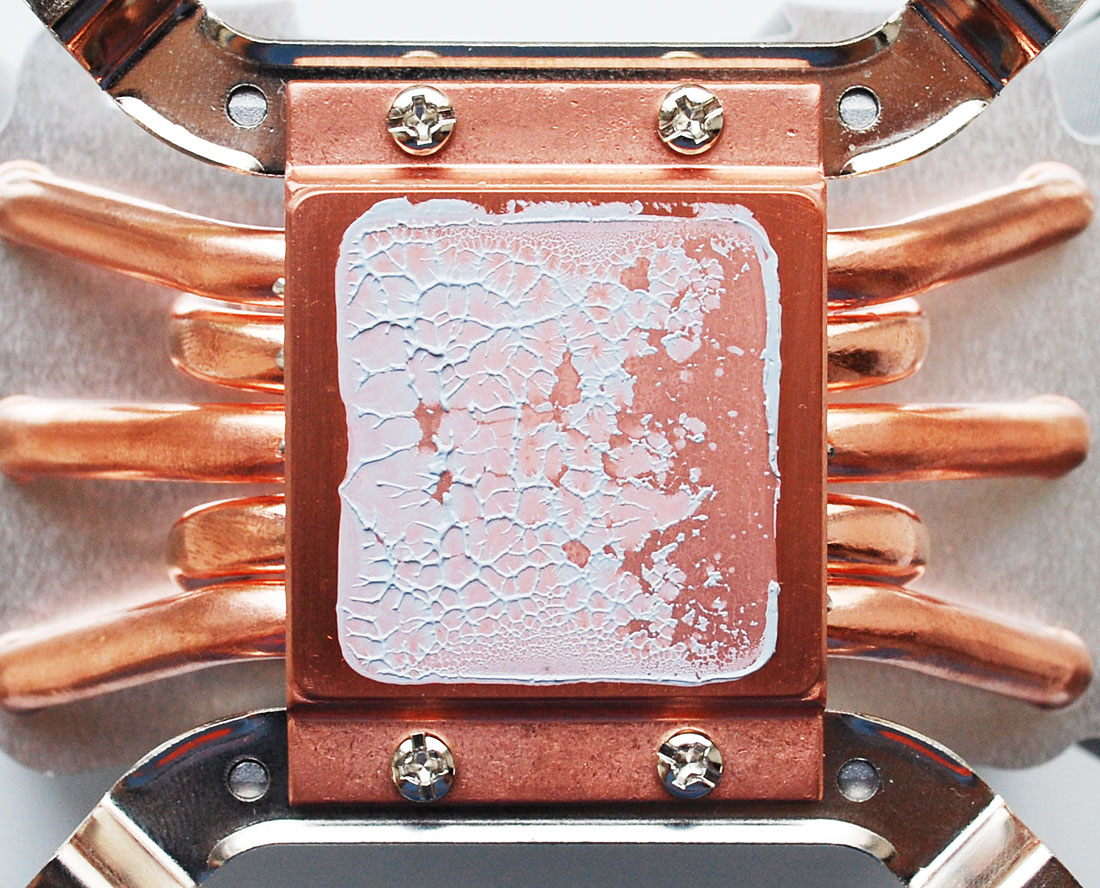

Основание кулера идеально ровное, а неравномерность отпечатка, как и в случае со Scythe Yasya, вызвана выпуклой крышкой нового процессора:

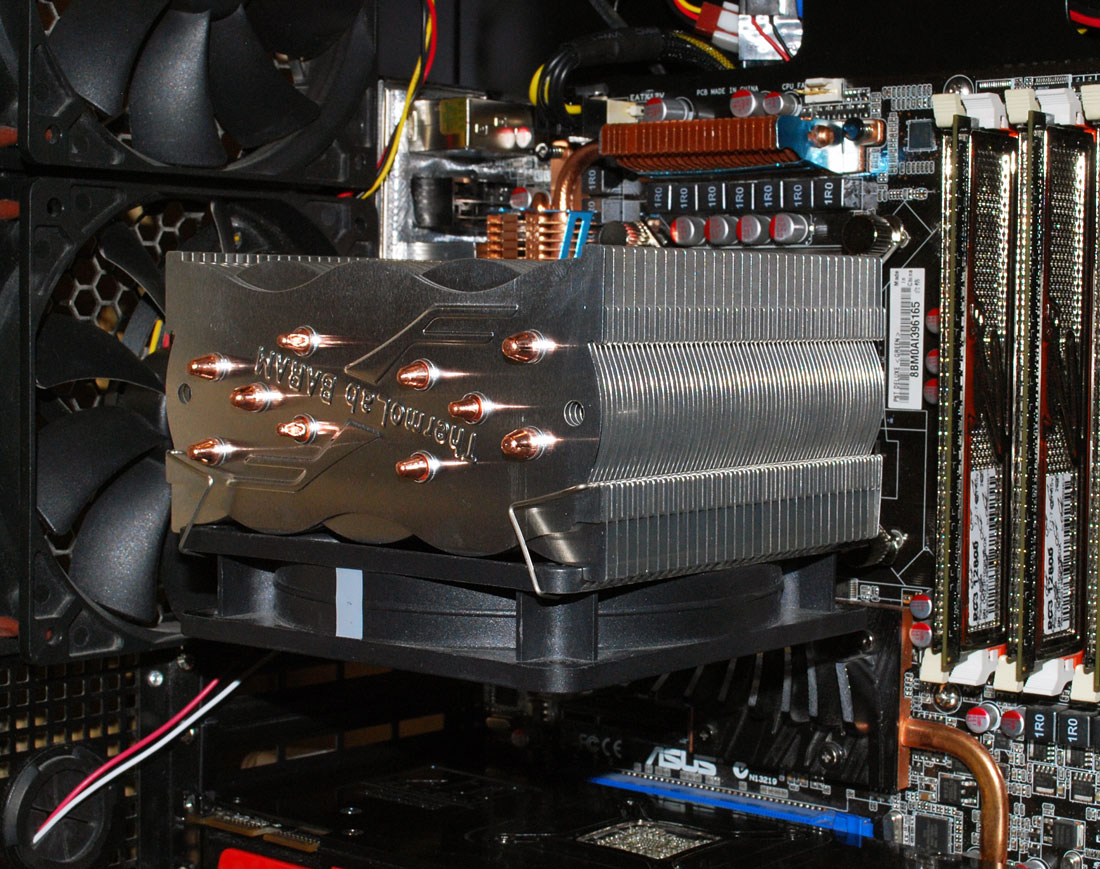

ThermoLab Baram-2010 совместим со всеми современными платформами. Установка кулера во всех случаях осуществляется сквозь плату к универсальной усилительной пластине. В новом кулере крепление изменено таким образом, что никаких инструментов для установки не потребуется. Baram-2010 притягивается накидными гайками с насечкой:

Здесь ThermoLab особо обращает внимание на тот факт, что усилие прижима кулера к процессору составляет 20 кг, что меньше, чем в системах охлаждения других производителей (45—62 кг), но достаточно для обеспечения эффективного теплообмена. При притягивании кулера действительно создаётся впечатление, что накидные гайки можно бы и ещё подтянуть. Расстояние от нижней пластины радиатора кулера до поверхности материнской платы составляет 45 мм.

Вентиляторы, которых, напомним ещё раз, в комплекте с Baram-2010 нет, закрепляются на радиаторе с помощью двух проволочных скоб. Демпфирующие полоски по-прежнему в комплекте отсутствуют.

Вот и всё, что можно сказать о новом Baram-2010 до проверки его эффективности. Перейдём к изучению следующего кулера.

Spire TherMax Eclipse II (SP984B1-V2)

Следующий участник сегодняшнего тестирования выпущен достаточно известной компанией Spire. Модель кулера – TherMax Eclipse II (SP984B1-V2) поставляется в большой картонной коробке с вырезом с лицевой стороны:

Правда, этот вырез, закрытый прозрачным пластиком, слишком мал, чтобы рассмотреть новинку, не доставая её из коробки. На упаковке приведена исчерпывающая информация о кулере и поддерживаемых им платформах. Вместе с TherMax Eclipse II поставляются следующие аксессуары:

Уже по комплектам креплений создалось ощущение «дежа вю», которое подтвердилось при первом же взгляде на радиатор кулера:

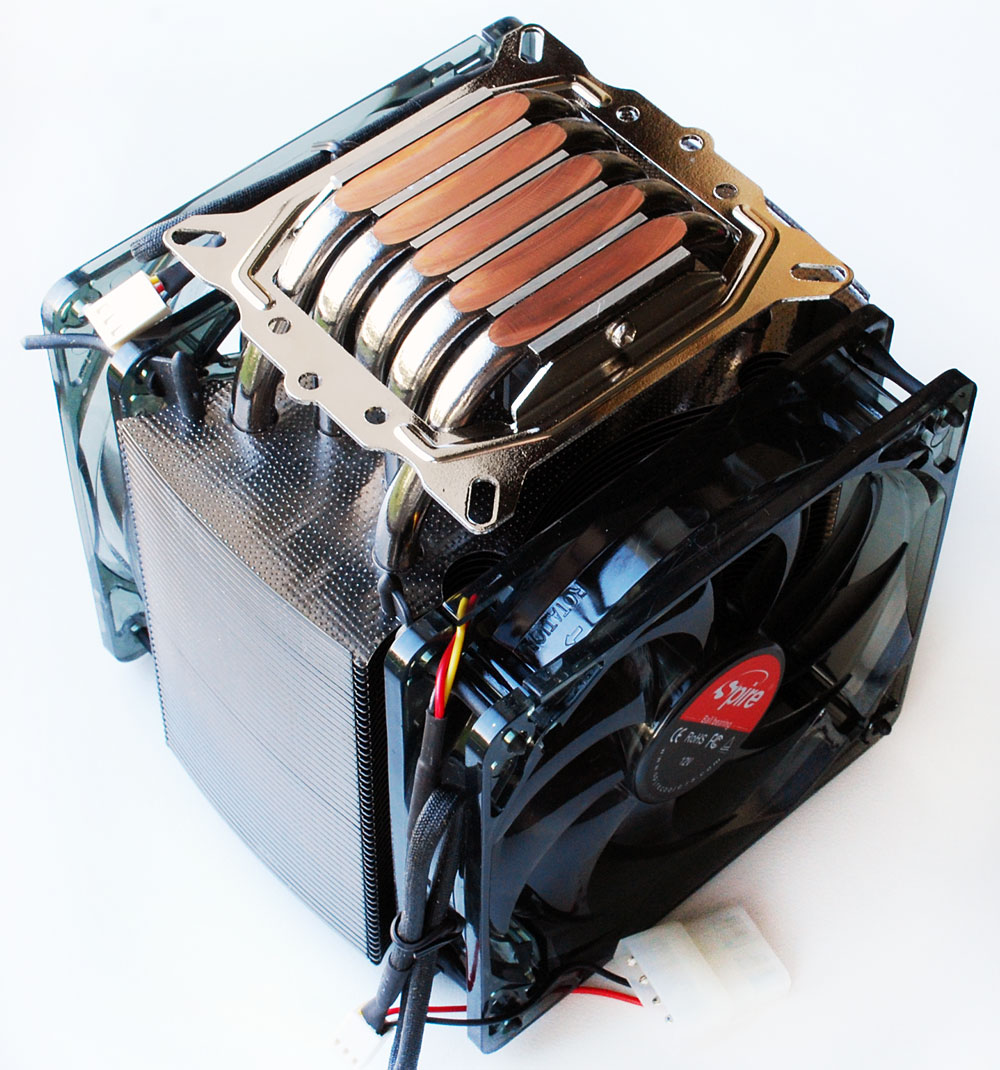

Наверняка и вы узнали в радиаторе новоиспечённого TherMax Eclipse II радиаторы ранее протестированных нами кулеров Alpenföhn Nordwand и Ice Hammer IH-4500. Выделяет TherMax Eclipse II на их фоне оснащение сразу же двумя вентиляторами, закрепляющимися на радиаторе с помощью восьми силиконовых шпилек:

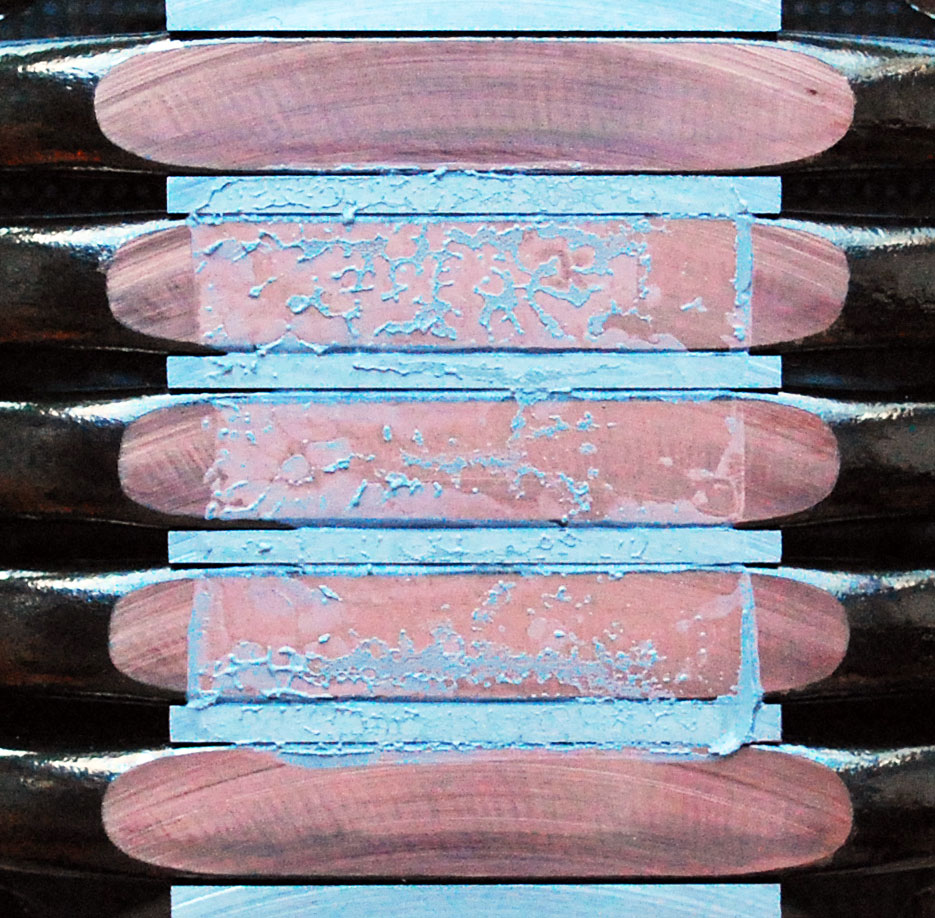

Уже более чем хорошо известное нам с вами основание с прямым контактом идентично основаниям вышеупомянутых кулеров:

Основание вполне прилично обработано и ровное, поэтому ответственность за неравномерность отпечатка целиком и полностью лежит на выпуклом теплораспределителе нашего нового процессора:

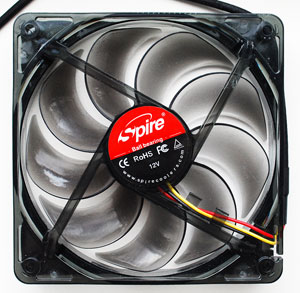

На роторах 120-мм вентиляторов красуется наклейка Spire, хотя «вертушки» очень похожи на изделия Cooler Master:

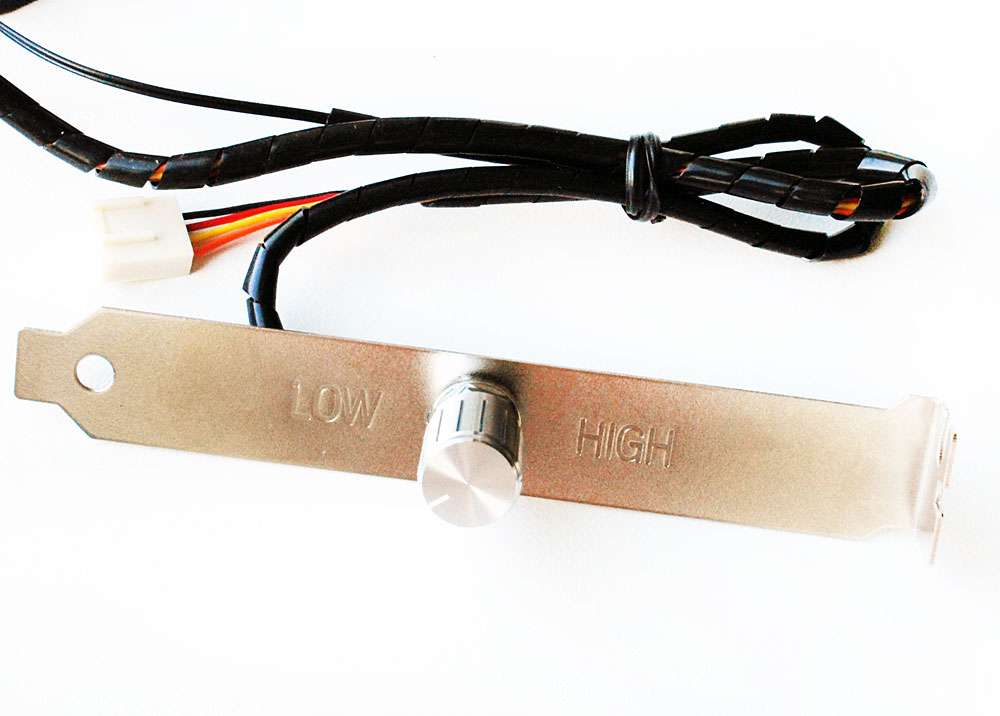

Удивительно, но в Spire не стали озадачиваться проблемой регулирования скорости вращения вентиляторов – она постоянна и составляет 2200 об/мин. Никакого ШИМ-управления также не имеется, поэтому пользователям придётся либо подключать вентиляторы к отдельному контроллеру (абсолютное большинство современных материнких плат не умеет управлять вентиляторами без ШИМ-сигнала), либо терпеть шум пары 120-мм вентиляторов на таких высоких скоростях.

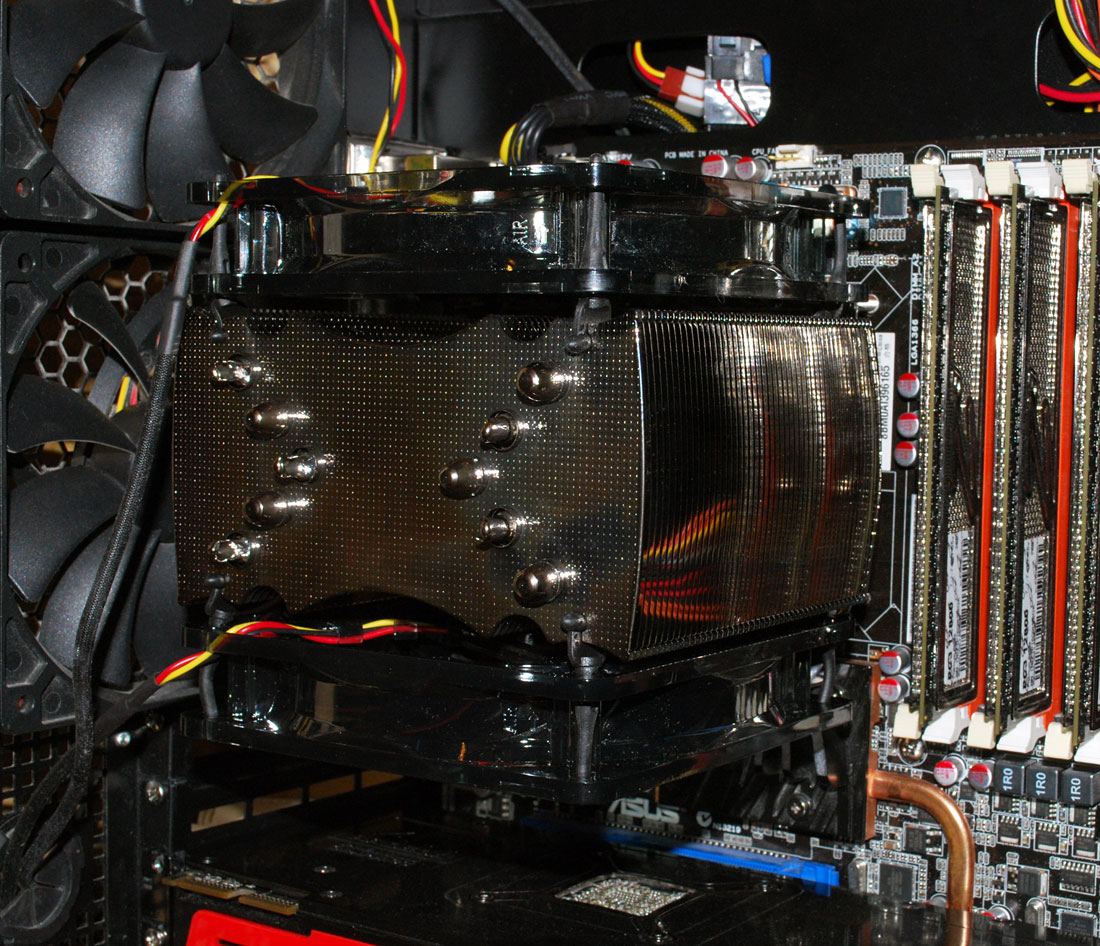

Кулер совместим со всеми современными платформами, а процедуру установки мы уже неоднократно описывали.

Рекомендованная стоимость Spire TherMax Eclipse II составляет 52,99 доллара США, что для кулера с двумя неплохими вентиляторами вполне приемлемо.

Коробочный кулер процессора Intel Core i7-980X Extreme Edition

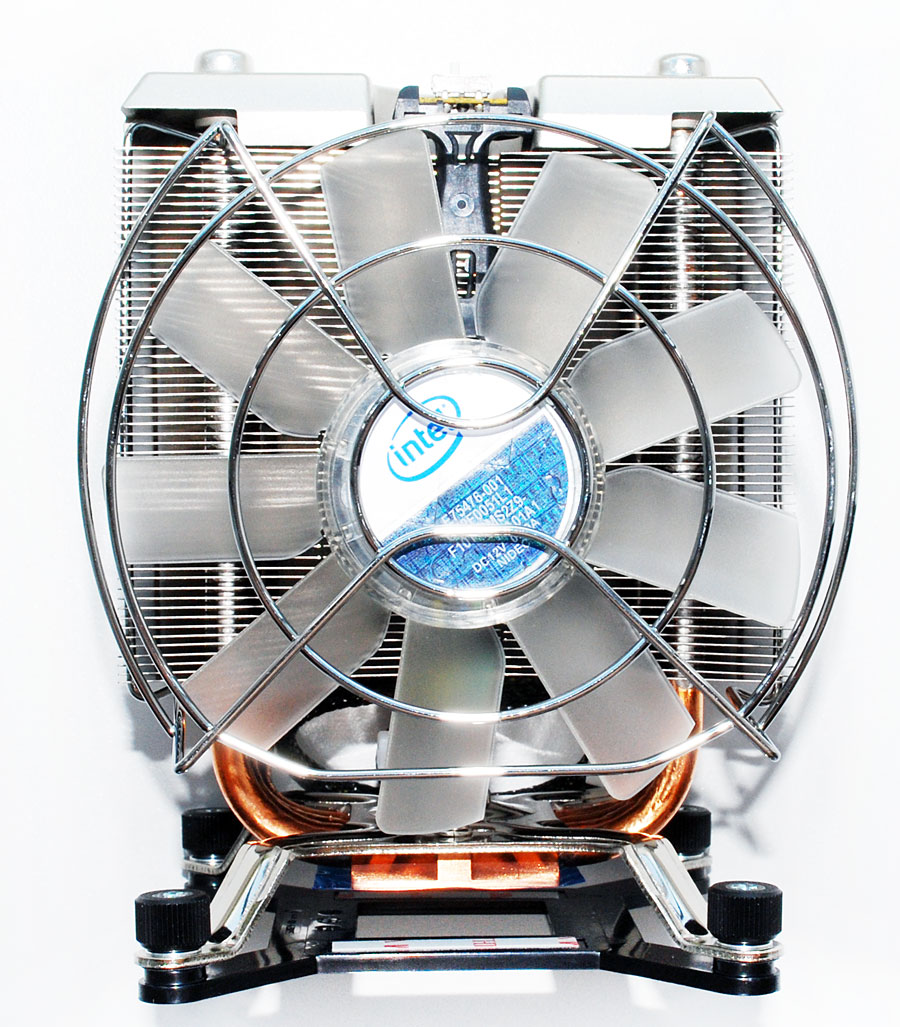

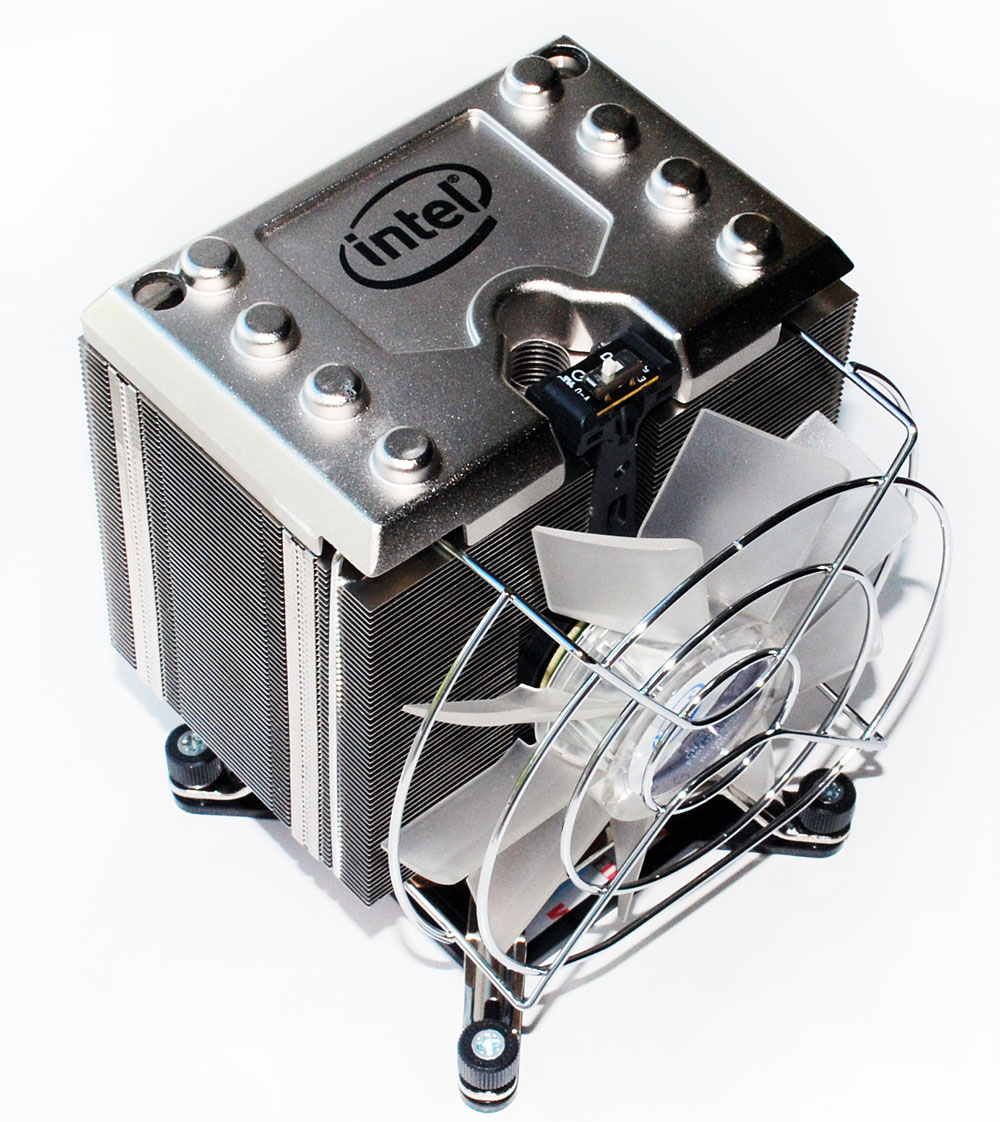

Четвёртым участником тестирования стал так называемый «коробочный» кулер процессора Intel Core i7-980X Extreme Edition. Вместе с ним поставляется небольшая инструкция и шприц густой термопасты серого цвета:

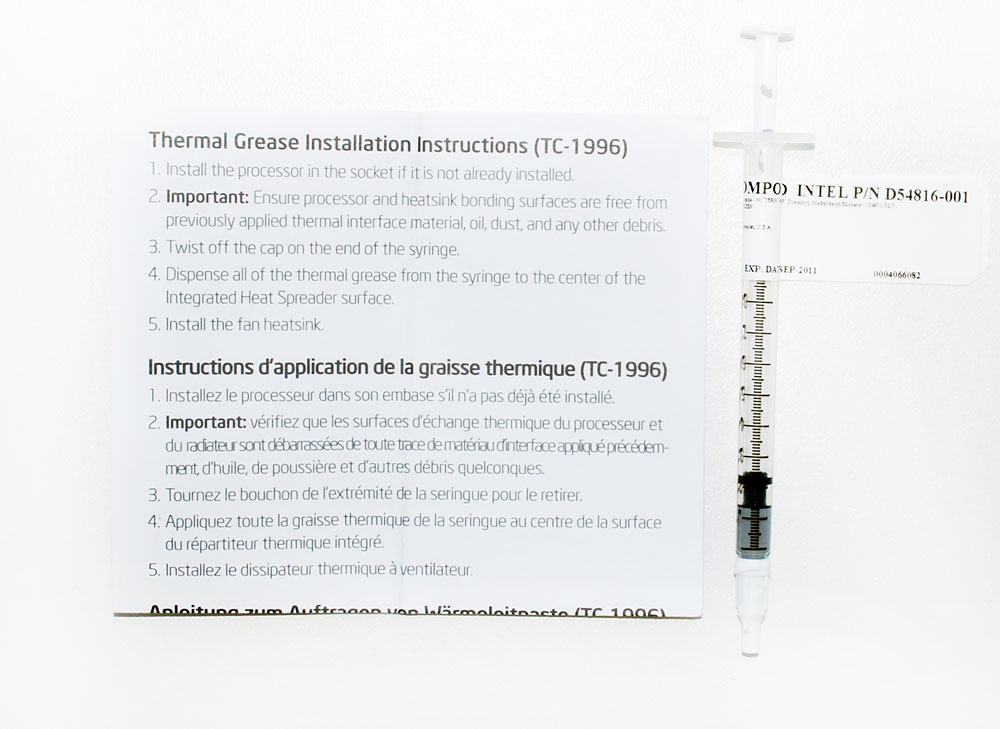

Для коробочного кулера, который в нашем с вами представлении обычно выглядит как алюминиевая болванка с медным сердечником и жужжащим вентилятором, новая система охлаждения выглядит очень даже прилично. Это башенный кулер, основанный на четырёх медных тепловых трубках диаметром 6 мм:

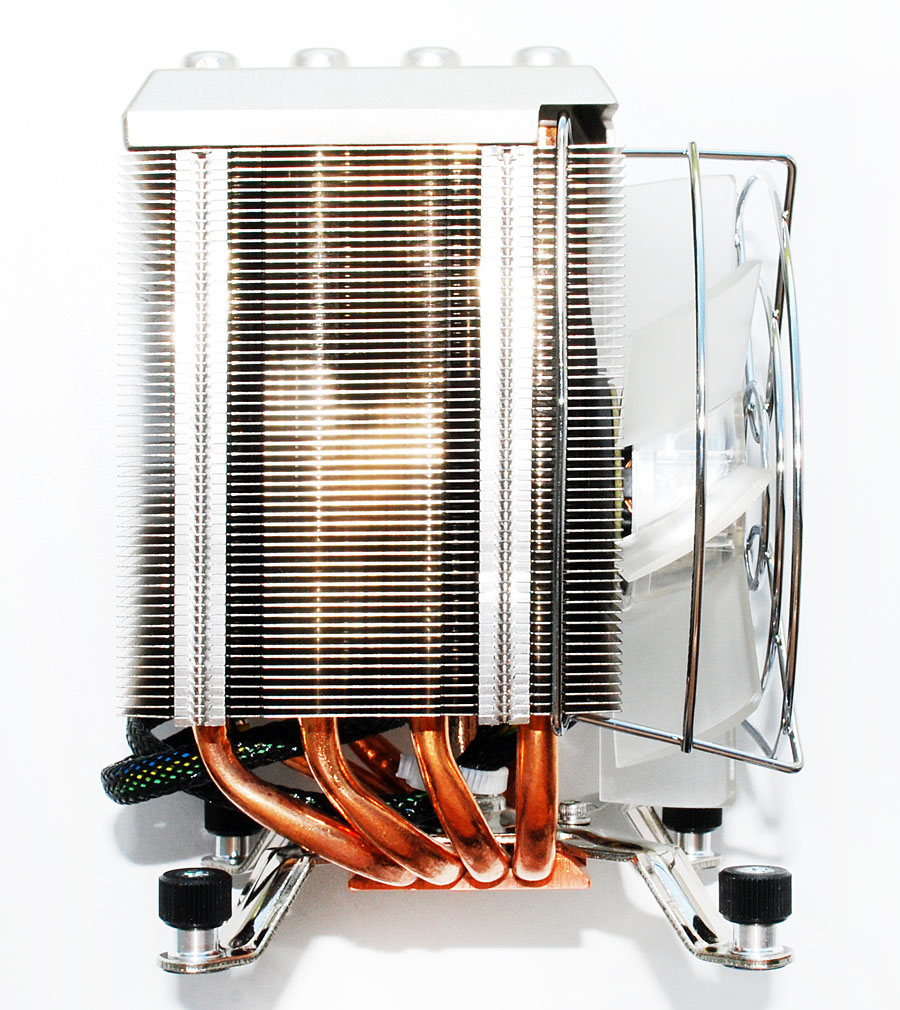

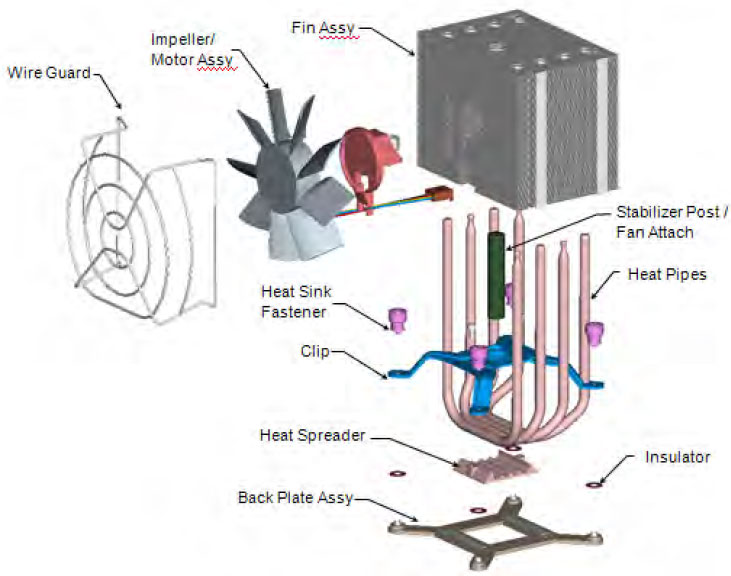

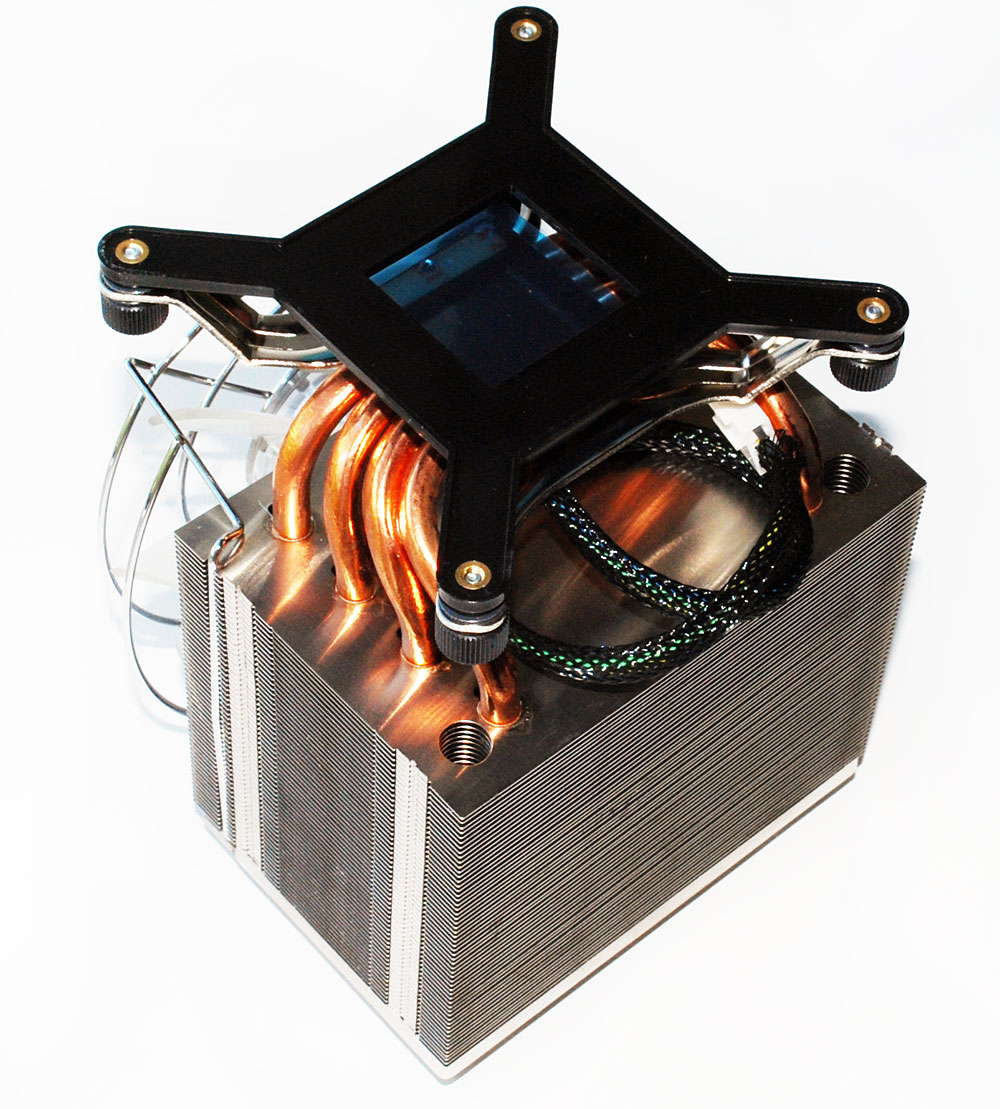

Размеры кулера составляют 96х100х125 мм, вес – около 870 граммов. Конструкцию кулера удобно изучить по следующей схеме:

Радиатор состоит из 57 алюминиевых пластин размерами 100х70 мм и толщиной 0,35 мм:

Маленькое межреберное расстояние (1,1—1,2 мм) и отсутствие каких-либо оптимизаций пластин в плане снижения сопротивления воздушному потоку говорят о потенциально высокой зависимости эффективности кулера от скорости вращения вентилятора. Вместе с тем, на него установлен безрамочный вентилятор, который намного хуже подходит для радиатора такой плотности, нежели развивающие более высокое давление рамочные вентиляторы.

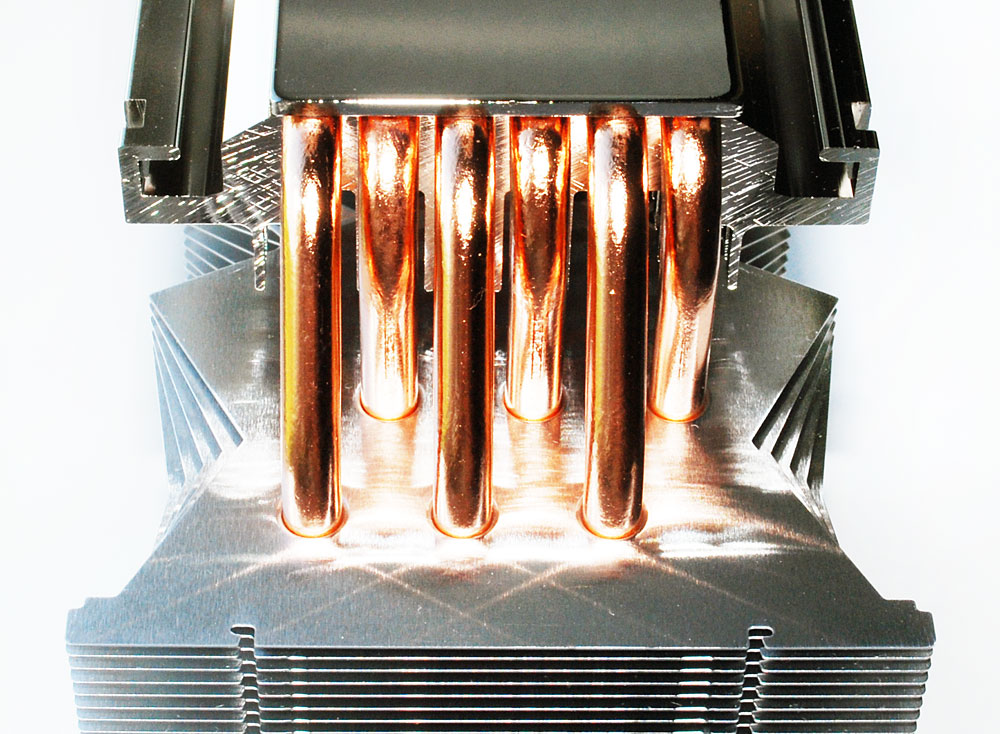

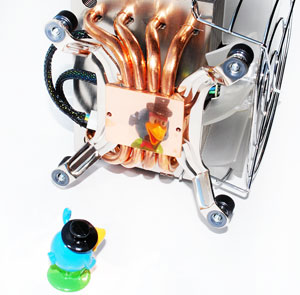

Тепловые трубки припаяны и к пластинам, и к медному основанию, которое обработано на все 100 баллов:

К ровности поверхности основания также никаких претензий нет, в отличие от теплораспределителя процессора:

Скорость вращения 100-мм крыльчатки вентилятора регулируется ШИМ-методом в двух диапазонах, задаваемых с помощью маленького переключателя сверху кулера:

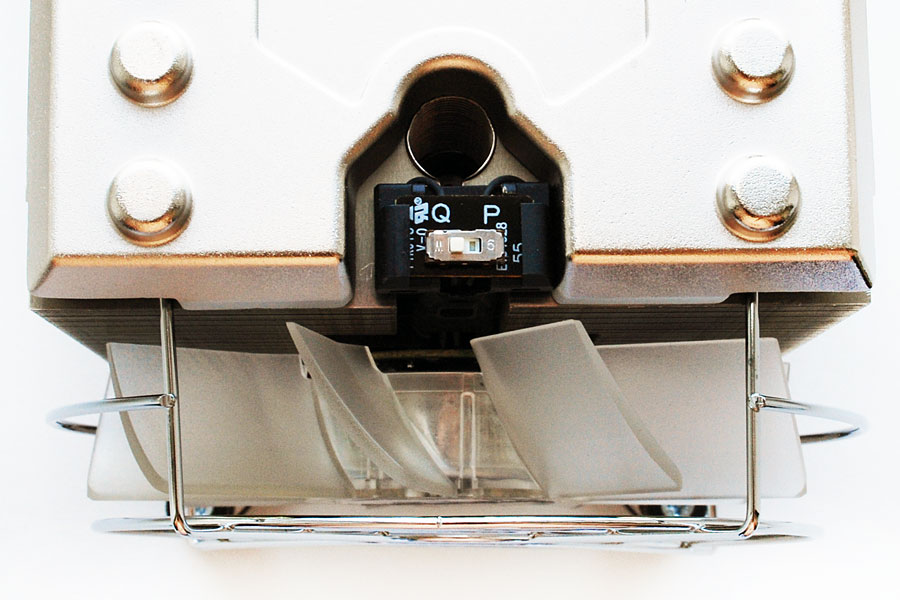

В тихом режиме («Q») скорость регулируется в диапазоне от 800 до 1800 об/мин, а в максимально скоростном режиме («P») – в диапазоне от 800 до 2600 об/мин. Воздушный поток неизвестен, а уровень шума должен изменяться от 17 до 35 дБА или от 35 до 47 дБА для соответствующих скоростных диапазонов. Заявленный срок службы подшипника вентилятора составляет 57000 часов.

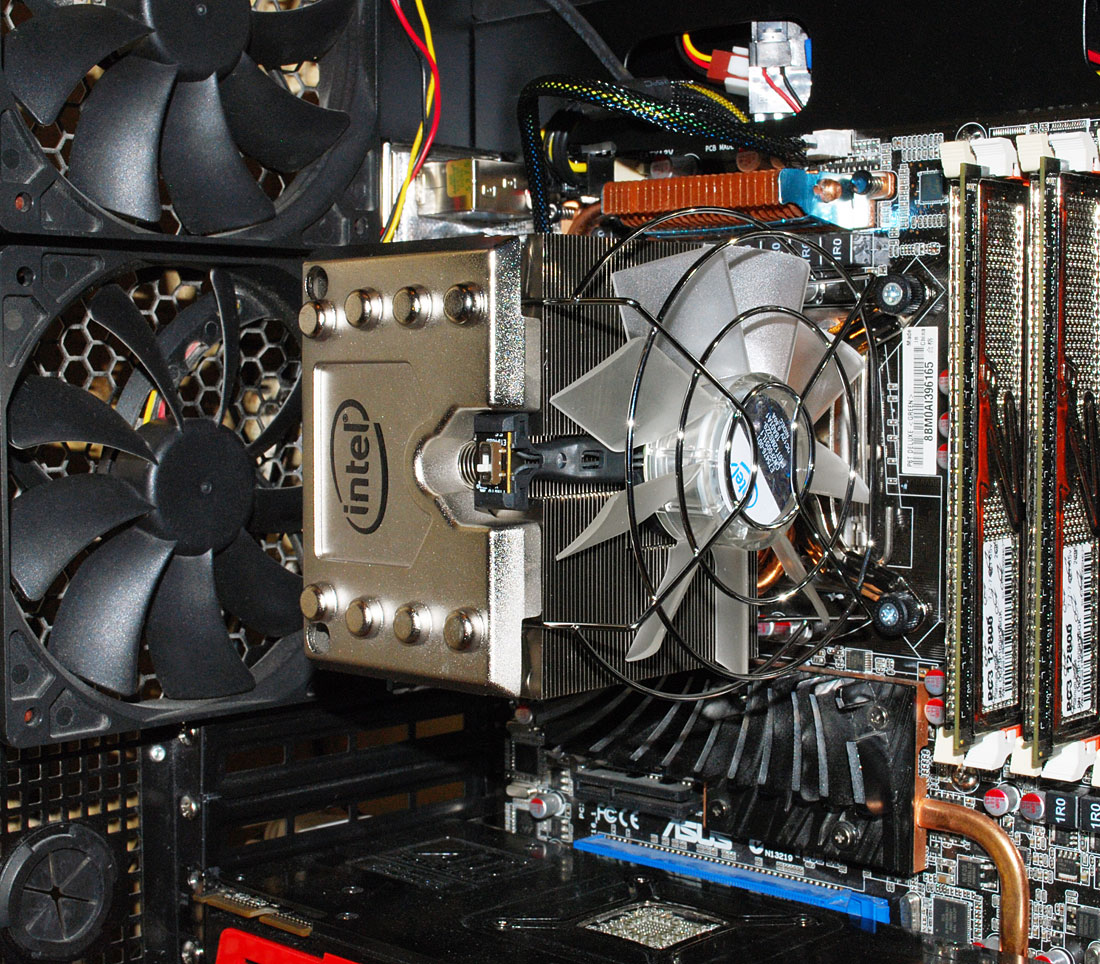

Кулер устанавливается только на платформу с LGA 1366. Крепление винтовое сквозь плату к усилительной пластине. Нужно заметить, что усилие прижима очень высокое.

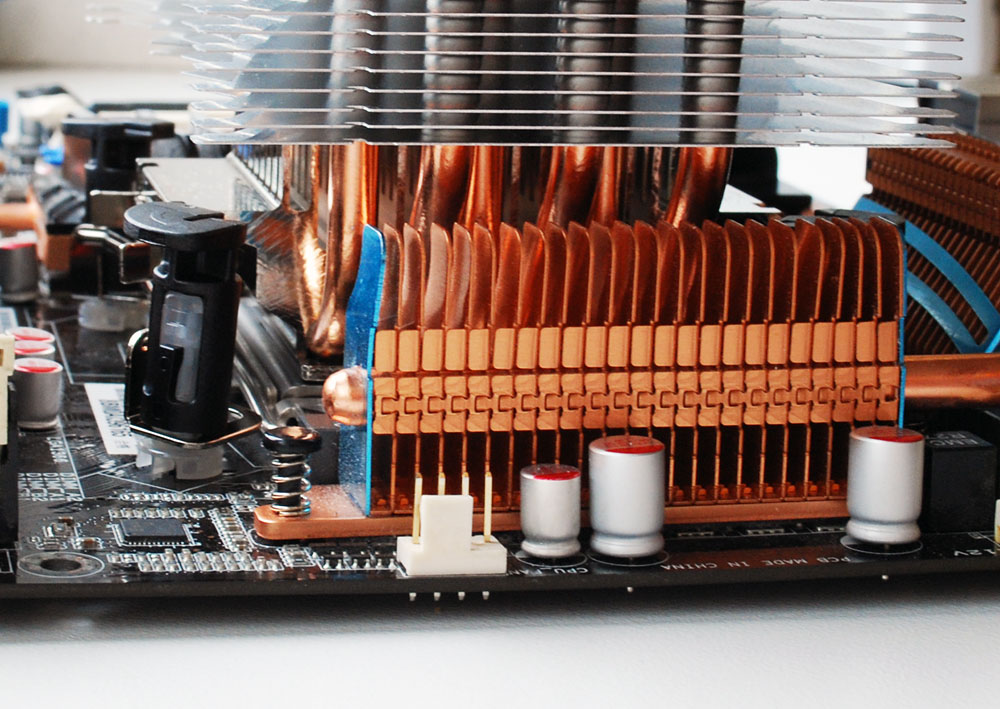

От основания кулера до нижней пластины радиатора всего 33 мм, однако кулер очень компактен, поэтому не конфликтует ни с радиаторами на силовых элементах платы, ни с высокими радиаторами на модулях оперативной памяти.

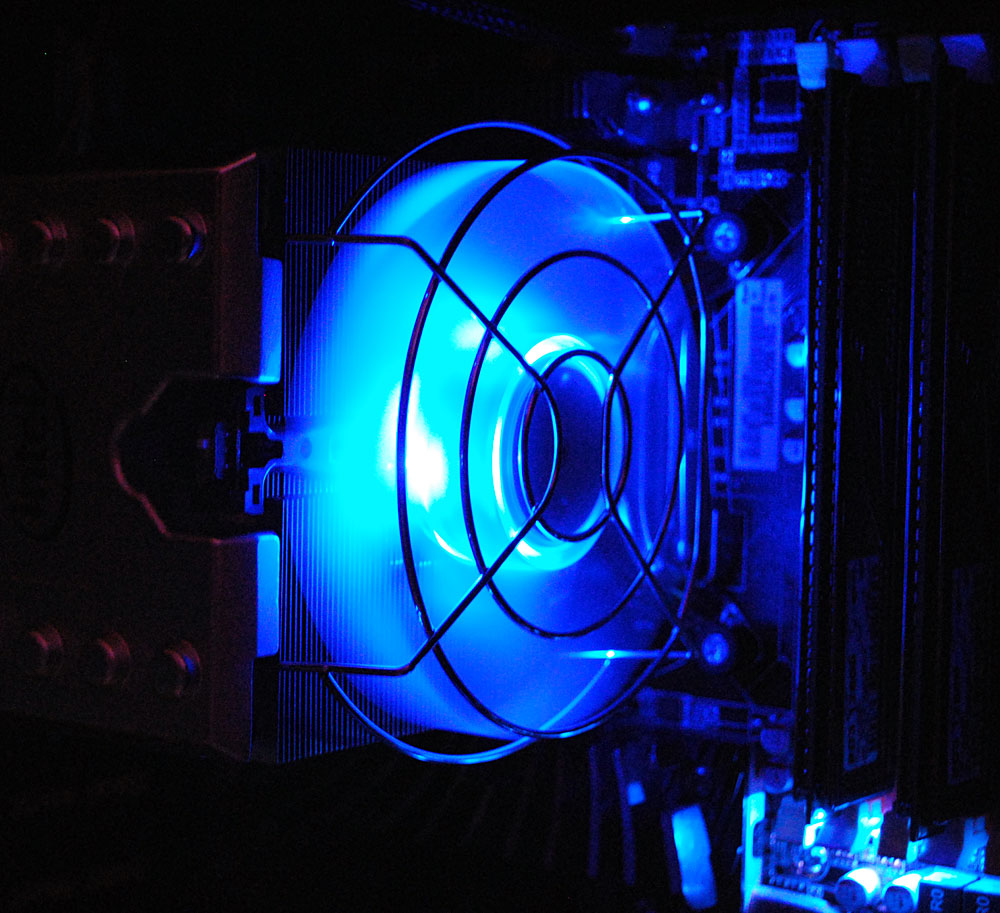

Вентилятор оснащён синей подсветкой, яркость которой зависит от скорости вращения:

Примерная стоимость данного кулера составляет 50 долларов США, однако будет ли он продаваться отдельно, как и его собрат для платформ с LGA 1156, неизвестно.

Технические характеристики и рекомендованная стоимость

Процессор Intel Core i7-980X Extreme Edition

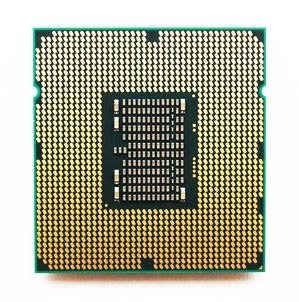

Наш новый процессор относится к самому верхнему ценовому сегменту процессоров для домашних систем и имеет маркировку SLBUZ. Подробно о таком же процессоре на страницах нашего сайта рассказано ранее в статье «Шесть ядер для десктопа: Intel Core i7-980X Extreme Edition».

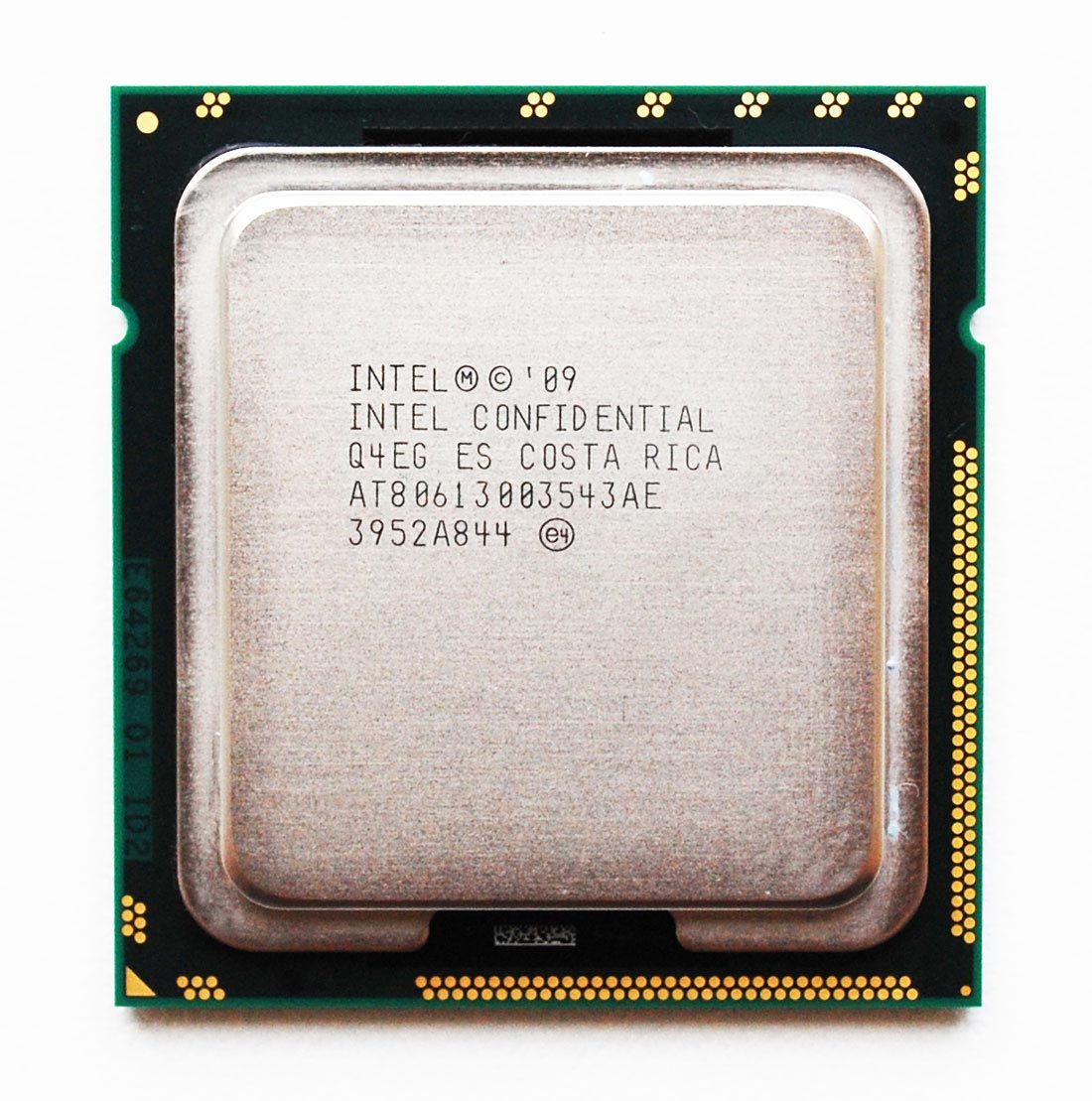

Данный экземпляр процессора оснащён одним медным никелированным теплораспределителем выпуклого типа:

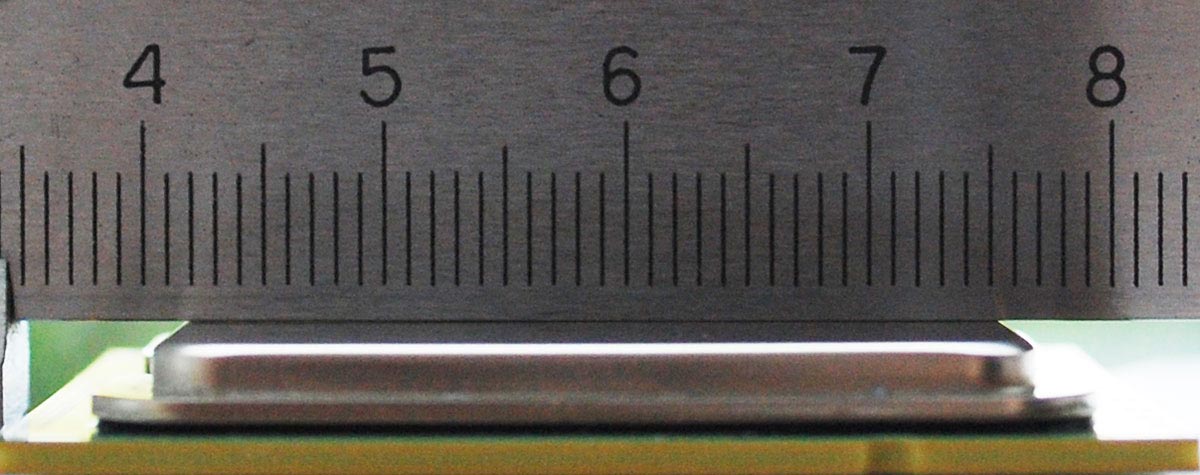

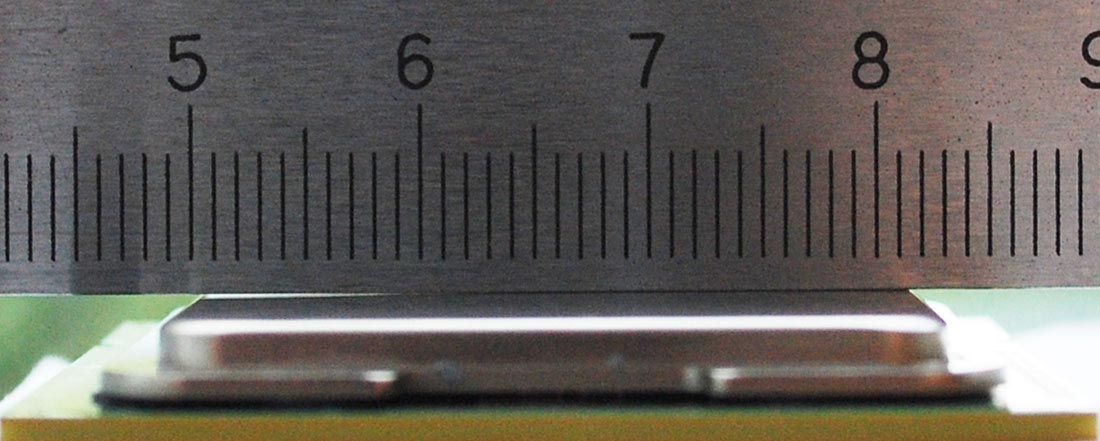

Причём, выпуклость расположена не по центру, а смещена к одному краю. Примерно две трети крышки по её короткой стороне ровные, а вот одна треть очевидно стремится вниз. По длинной стороне крышки процессора никаких дефектов в плане ровности имеющимися инструментами не выявлено. Какие получаются отпечатки такого теплораспределителя на основаниях кулеров, вы уже видели, и ещё два отпечатка ждут вас чуть ниже в статье. Несмотря на это, в сегодняшнем материале выравнивать крышку процессора мы не будем, оставив это для одной из будущих статей.

Как и у обычных Intel Core i7, кристалл экстремальной версии процессора, выполненного по нормам 32-нм техпроцесса, имеет размеры 14,3х18,8 мм и вытянут вдоль крышки:

Можно предположить, что зависимость эффективности охлаждения от прохождения тепловых трубок кулера по теплораспределителю и в этом случае будет иметь место. Однако, для корректного подтверждения или опровержения этого крышку процессора нужно будет предварительно выровнять.

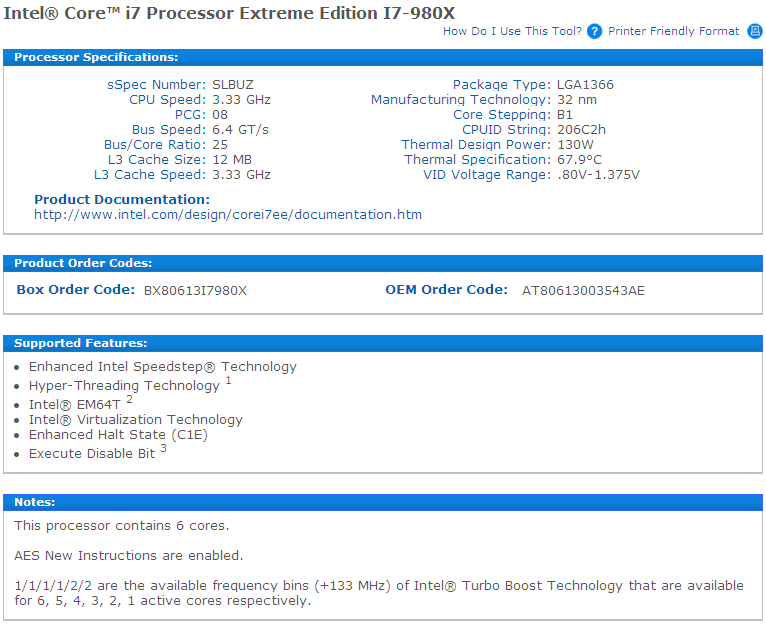

Спецификации Intel Core i7-980X Extreme Edition следующие:

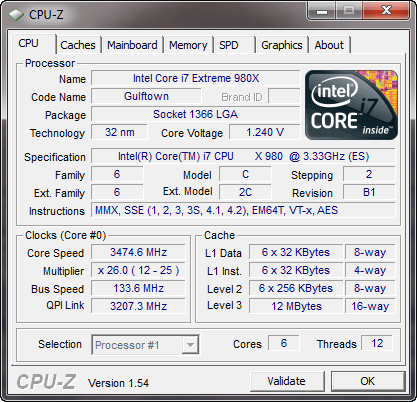

Утилита CPU-Z «поймала» момент срабатывания технологии Turbo Boost, поэтому частота немного отличается от штатной:

Номинальное напряжение нашего экземпляра процессора составляет 1,225 В.

Тестовая конфигурация, инструментарий и методика тестирования

Сравнительное тестирование эффективности кулеров было проведено в закрытом корпусе системного блока, следующей конфигурации:

Системная плата: ASUS P6T Deluxe (Intel X58 Express, LGA 1366, BIOS 2101);
Центральный процессор: Intel Core i7 Extreme Edition I7-980X 3,33 ГГц (Gulftown, B1, 1,225 В, 6x256 Kбайт L2, 12 Мбайт L3);
Термоинтерфейс: Arctic Cooling MX-2;
Оперативная память: DDR3 3x2 Гбайт OCZ Platinum Low-Voltage Triple Channel (1600 МГц / 7-7-7-24 / 1,65 В);
Видеокарта: ATI Radeon HD 5830 1 Гбайт GDDR5 256 бит, @920/5200 МГц;
Звуковая карта: Auzen X-Fi HomeTheater HD;
Системный диск: SSD OCZ Agility EX (SATA-II, 60 Гбайт, SLC, Indillinx, firmware v1.31);
Диск для программ и игр: Western Digital VelociRaptor (SATA-II, 300 Гбайт, 10000 об/мин, 16 Мбайт, NCQ) в коробке Scythe Quiet Drive 3,5";
Архивный диск: Western Digital Caviar Green WD10EADS (SATA-II, 1000 Гбайт, 5400 об/мин, 32 Мбайт, NCQ);
Корпус: Antec Twelve Hundred (передняя стенка – три Noiseblocker NB-Multiframe S-Series MF12-S2 на 900 об/мин; задняя – два Scythe SlipStream 120 на 900 об/мин; верхняя – штатный 200-мм вентилятор на 400 об/мин);
Панель управления и мониторинга: Zalman ZM-MFC2;
Блок питания: Enhance ENP-6685G (850 Вт), 140-мм вентилятор.

Разгон процессора был ограничен наименее эффективным из тестируемых сегодня кулеров в тихом режиме его работы. В результате шестиядерный процессор с выпуклым теплораспределителем при фиксированном в значении 23 множителе и активированной функции «Load-Line Calibration» был разогнан до 4,3 ГГц с повышением напряжения в BIOS материнской платы до 1,3975 В:

Кроме этого, в BIOS вручную были зафиксированы следующие напряжения:

CPU PLL Voltage – 1,8 В;
QPI/DRAM Core Voltage – 1,3625 В;
IOH Voltage – 1,1 В;
IOH PCIE Voltage – 1,5 В;
ICH Voltage – 1,1 В;
ICH PCIE Voltage – 1,5 В.

Технологии Turbo Boost и Hyper-Threading во время тестирования отключены. Напряжение модулей оперативной памяти было зафиксировано на отметке 1,64 В, а её частота составляла около 1,53 ГГц с таймингами 7-7-7-14-1T. Прочие параметры BIOS, относящиеся к разгону процессора или оперативной памяти, не изменялись.

Тестирование проведено в операционной системе Microsoft Windows 7 Ultimate x64. Программное обеспечение, использованное для теста, следующее:

Linpack 64-bit в оболочке LinX 0.6.4 – для нагрузки процессора (5 проходов Linpack при объёме используемой оперативной памяти 4096 Мбайт);
CPU-Z 1.54 – для контроля частоты процессора и напряжения на ядре;
Real Temp GT 3.59 Beta – для мониторинга температуры ядер процессора;
CPU-Tweaker 1.5 – для визуального графического мониторинга температур и частот.

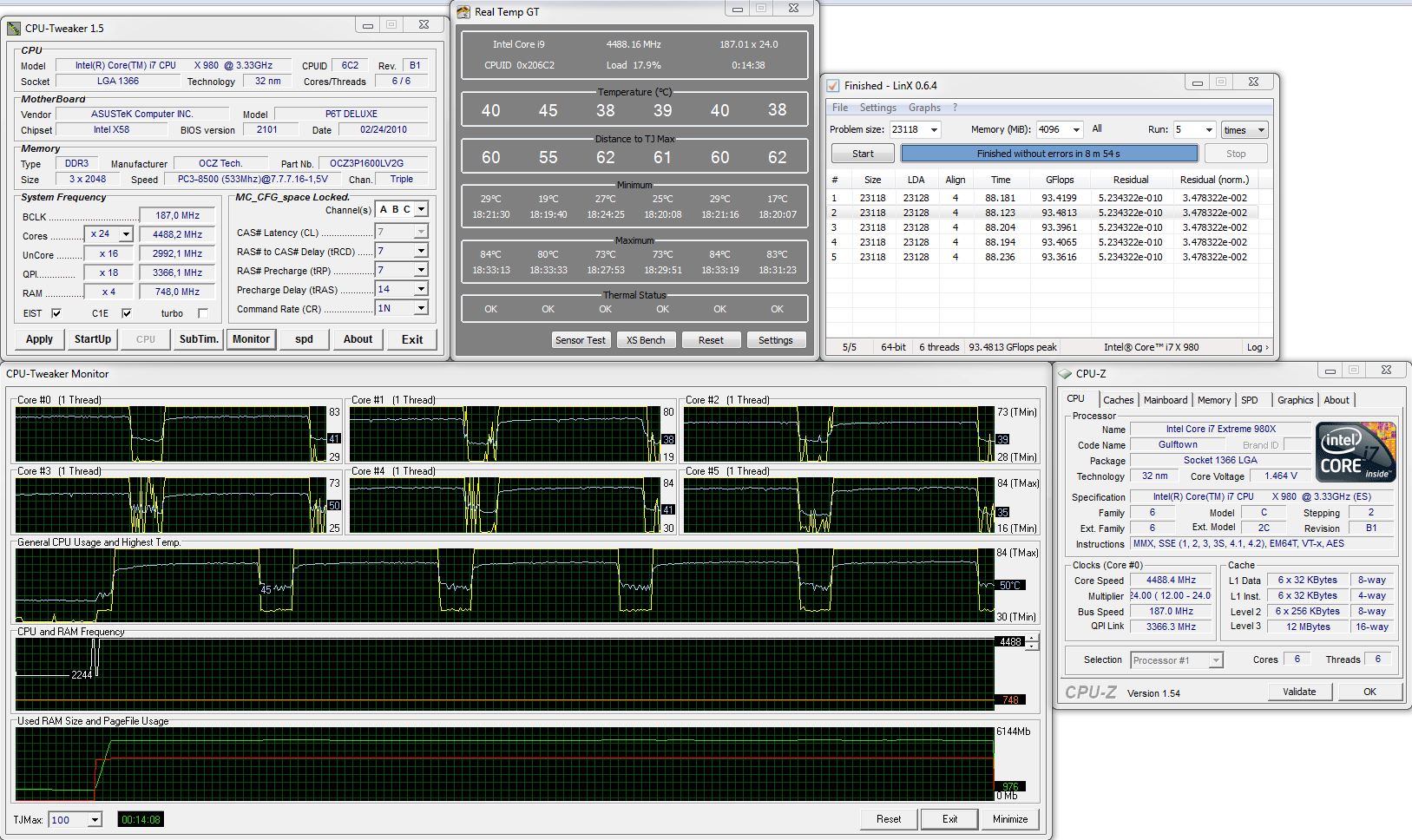

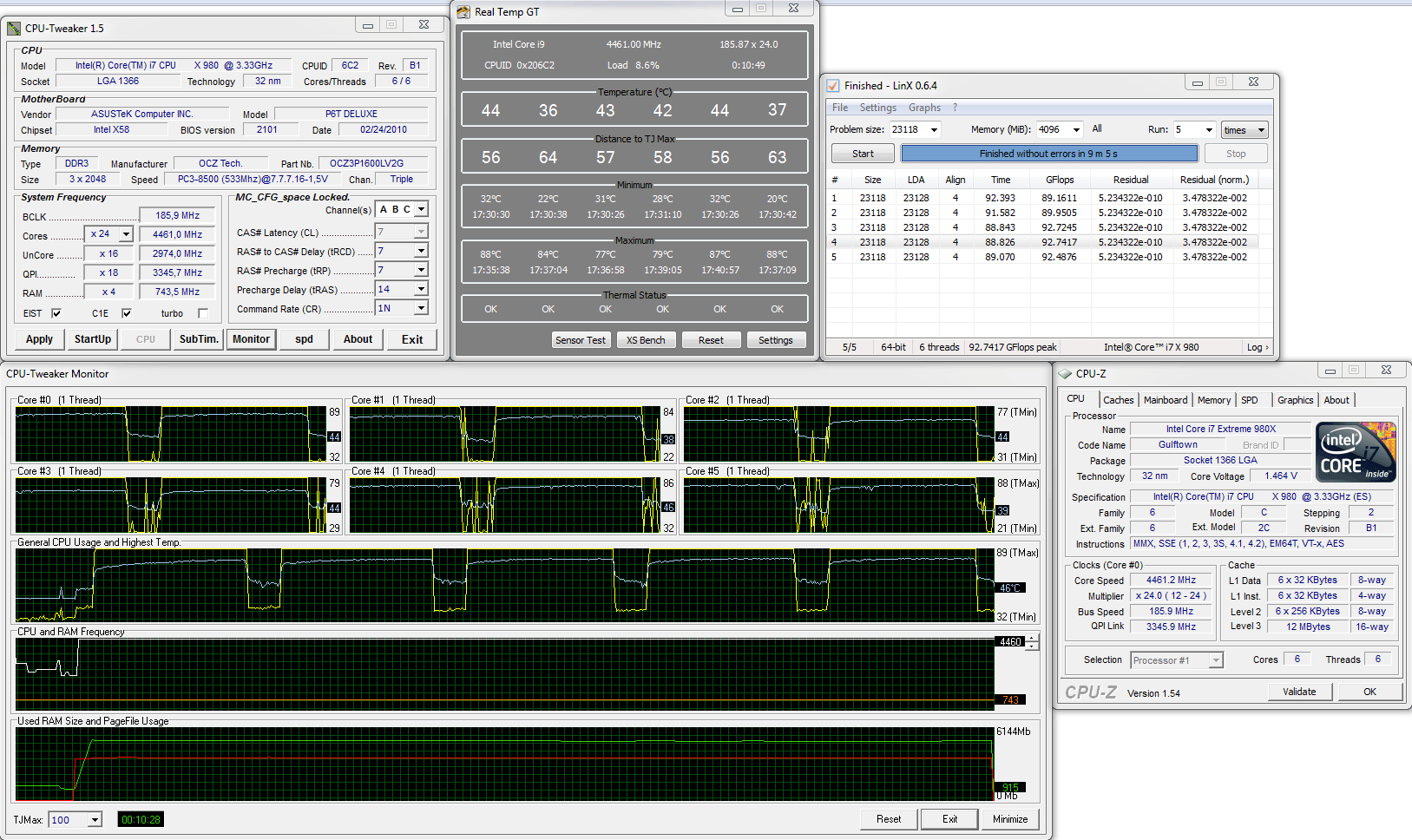

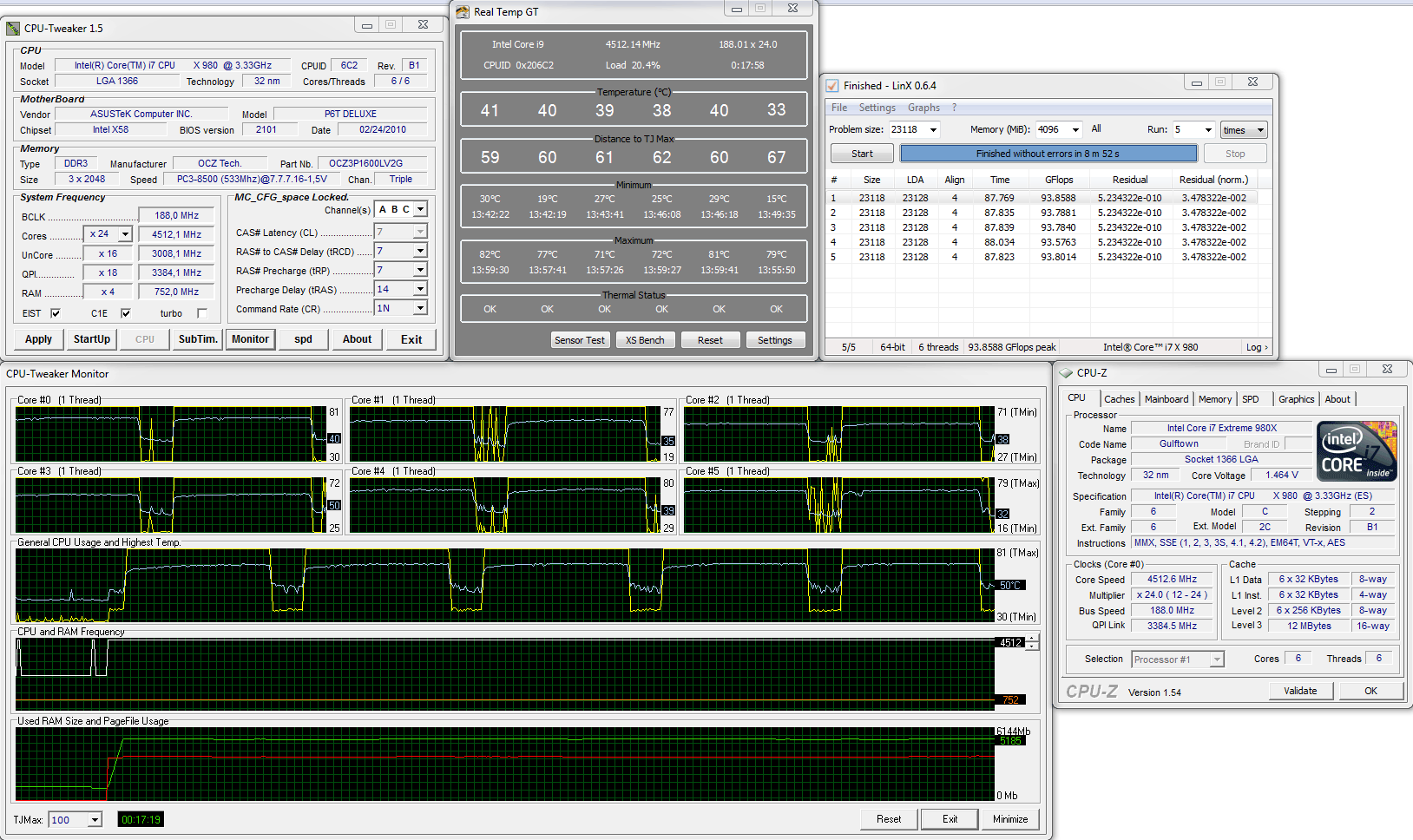

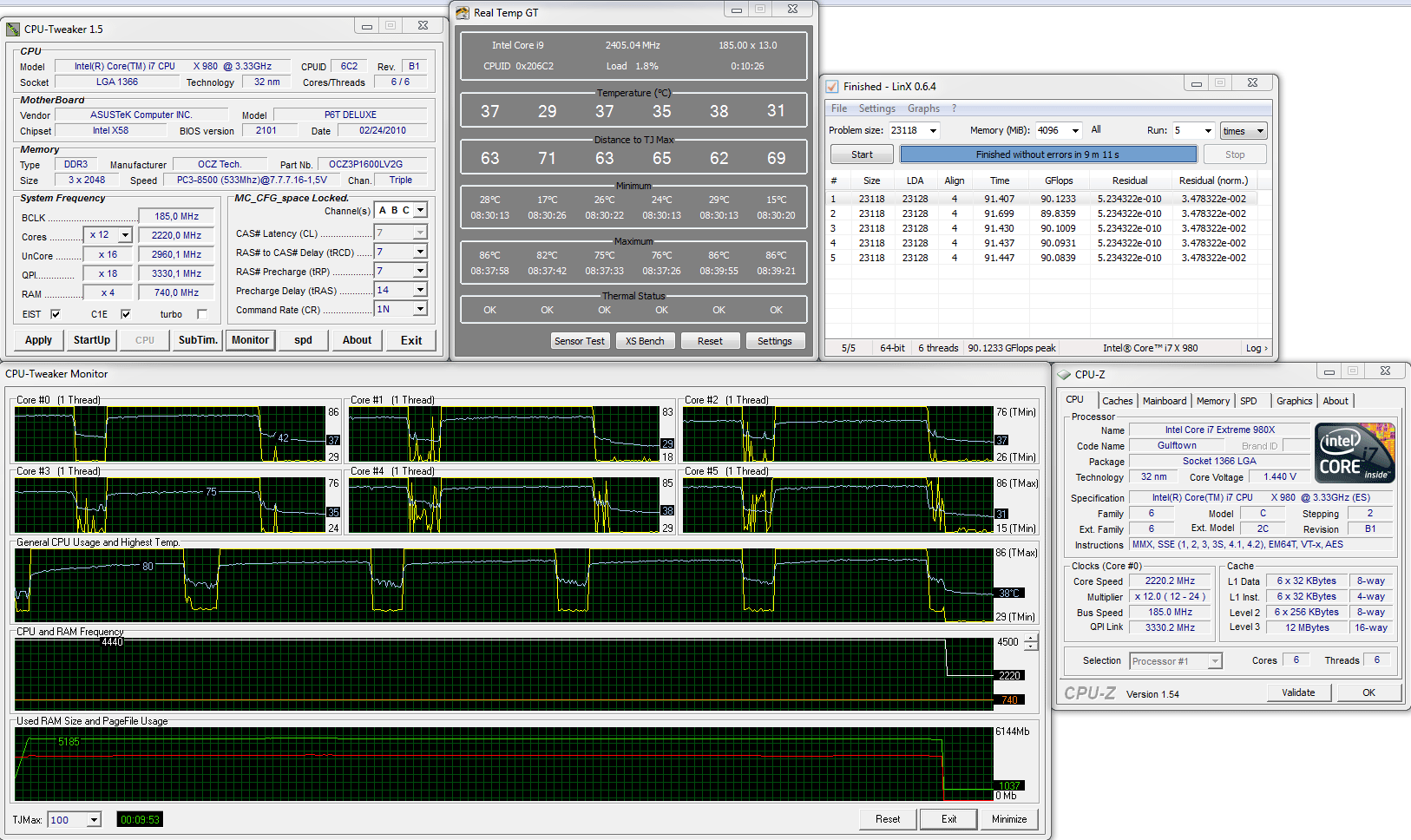

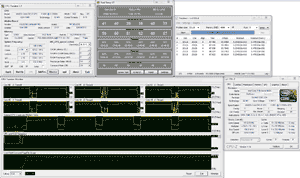

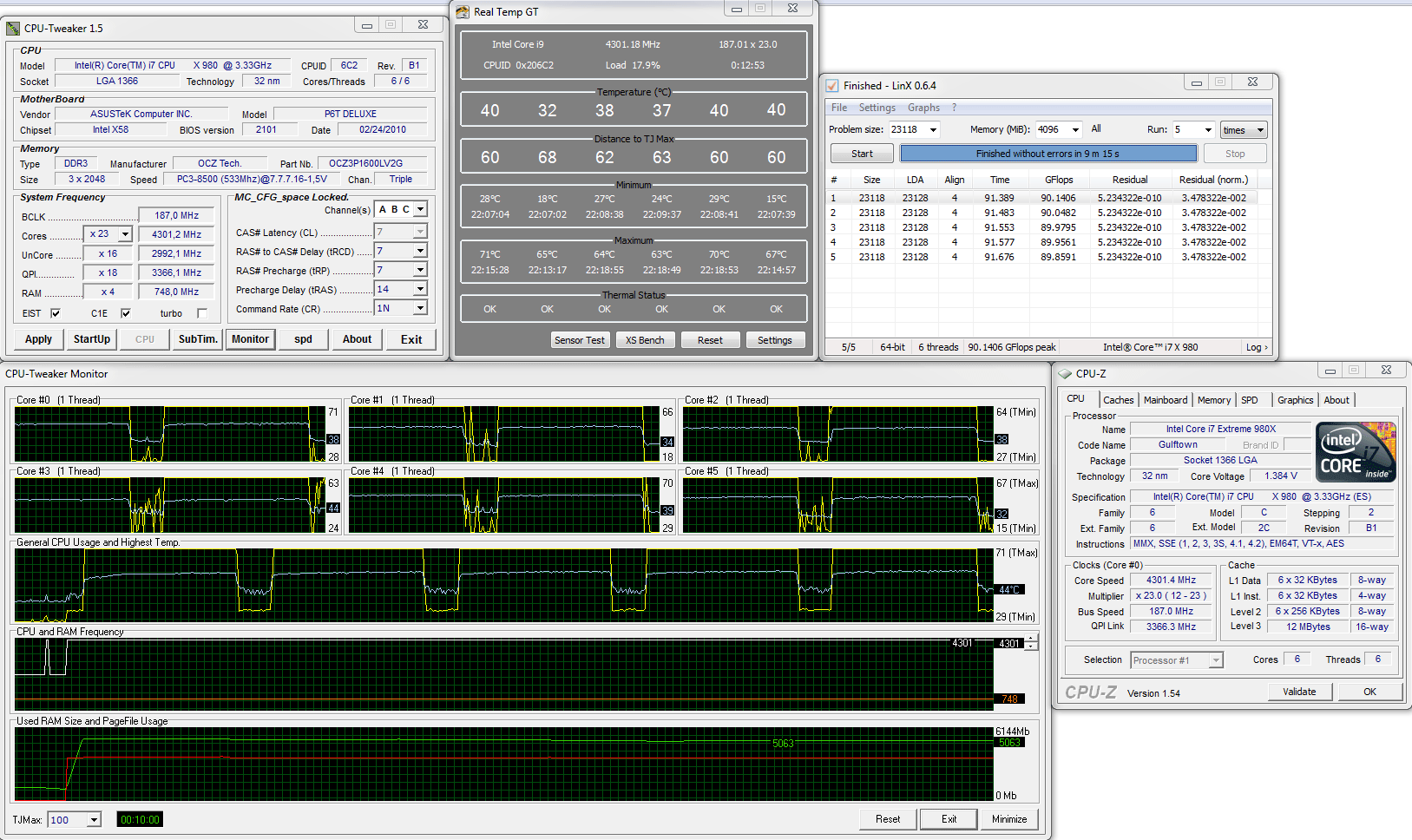

Полный снимок экрана во время проведения одного из циклов тестирования выглядит так:

Нагрузка на процессор создавалась двумя последовательными циклами Linpack с указанными выше настройками. Период стабилизации температуры процессора между циклами составлял 8—10 минут. За окончательный результат, который вы увидите на диаграмме, принята максимальная температура самого горячего из шести ядер центрального процессора в пике нагрузки и в режиме простоя. Кроме того, в отдельной таблице будут приведены температуры всех ядер процессора и их усреднённые значения. Комнатная температура контролировалась установленным рядом с системным блоком электронным термометром с точностью измерений 0,1 °C и возможностью почасового мониторинга изменения температуры в помещении за последние 6 часов. Комнатная температура во время тестирования колебалась в диапазоне 22,9—23,2 °C.

Измерение уровня шума систем охлаждения осуществлялось с помощью электронного шумомера CENTER-321 в период с одного до трёх часов ночи в полностью закрытой комнате площадью около 20 м² со стеклопакетами. Уровень шума измерялся вне корпуса системного блока, когда источником шума в комнате являлся только сам кулер и его вентилятор. Шумомер, зафиксированный на штативе, всегда располагался строго в одной точке на расстоянии ровно 150 мм от ротора вентилятора кулера. Системы охлаждения размещались на самом углу стола на пенополиуретановой подложке. Нижняя граница измерений шумомера составляет 29,8 дБА, а субъективно комфортный (не путать с низким) уровень шума кулеров при измерениях с такого расстояния находится около отметки 36 дБА. Скорость вращения вентиляторов кулеров изменялась во всём диапазоне их работы с помощью нашего контроллера путём изменения питающего напряжения с шагом 0,5 В.

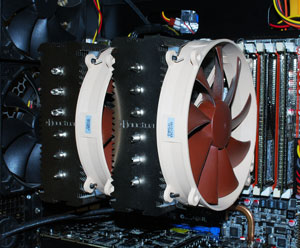

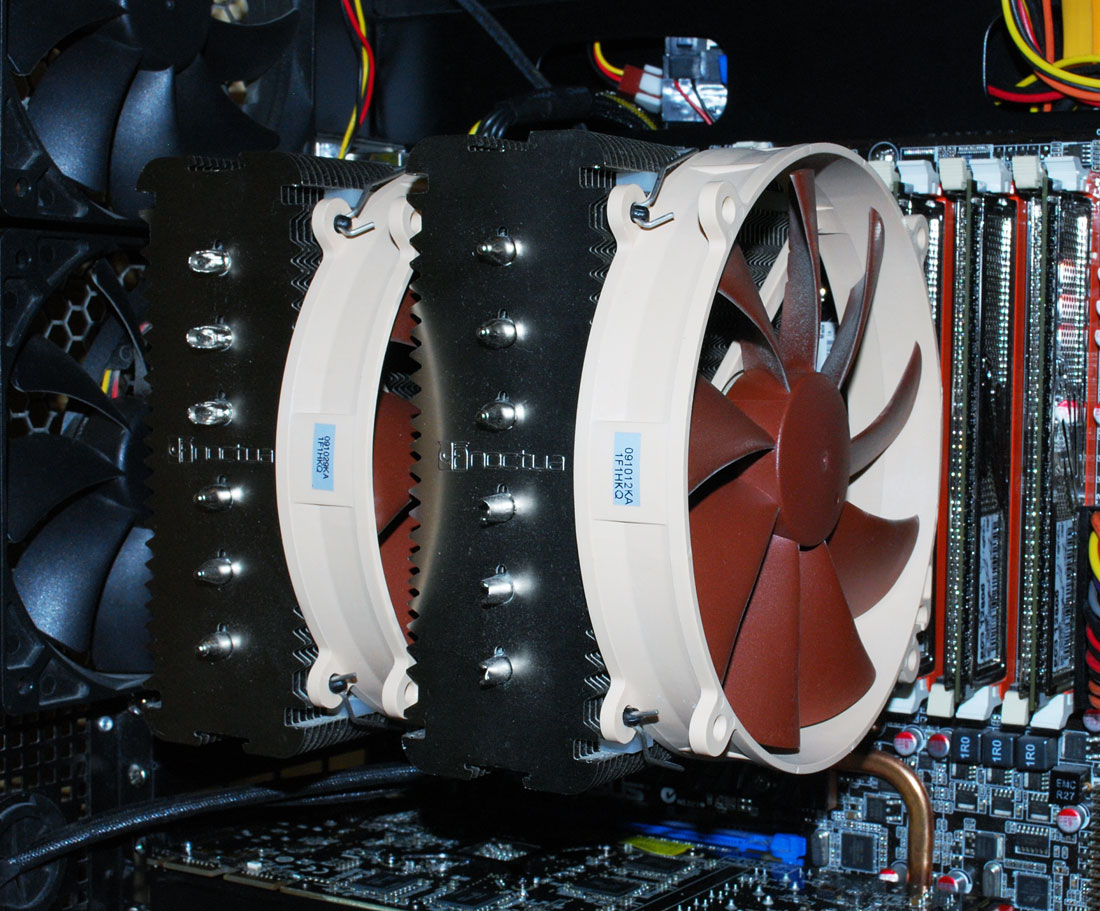

Сравнение новинки было проведено с эталонным по эффективности воздушным кулером Noctua NH-D14, оснащённым двумя 140-мм вентиляторами Noctua NF-P14:

Суперкулер тестировался в двух режимах работы вентиляторов: на максимальных 1230 об/мин и на тихих 800 об/мин.

Кроме этого, в тестирование включен весьма эффективный башенный кулер Zalman CNPS10X Performa, который, в отличие от флагмана Noctua, может конкурировать с рассмотренными в обзоре кулерами по стоимости:

Zalman CNPS10X Performa тестировался со штатным вентилятором на 1100 об/мин и на максимальных 2060 об/мин. Помимо этого, все кулеры, кроме «боксового» Intel, тестировались с двумя вентиляторами Thermalright TR-FDB на скоростях 1100 об/мин и 2040 об/мин.

Результаты тестирования и их анализ

Эффективность

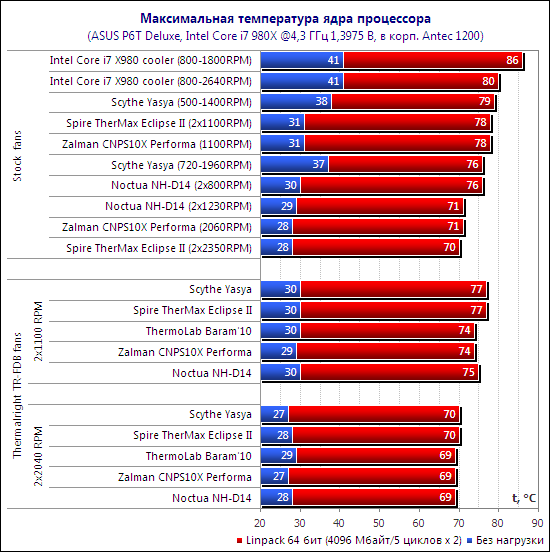

Результаты сравнительного тестирования кулеров на новом шестиядерном процессоре, дополненные таблицей, представлены на диаграмме:

Сначала проанализируем результаты тестирования кулеров со штатными вентиляторами. Как и следовало ожидать, наименее эффективным оказался эталонный кулер процессора Intel Core i7-980X в умеренном режиме работы его вентилятора (800—1800 об/мин). Однако нужно отдать должное этой системе охлаждения, так как она справилась с довольно-таки приличным разгоном шестиядерного процессора на повышенном напряжении. Если включить вентилятор в режим «Performance», получив в нагрузке максимальные 2640 об/мин, то пиковую температуру процессора удаётся снизить ещё на 6 °С, что очень даже неплохо.

На одну ступеньку выше по эффективности стоит новинка Scythe. В умеренном по уровню шума режиме работы штатного вентилятора в диапазоне от 500 до 1400 об/мин Yasya оказывается на 1 °С эффективнее эталонного кулера шестиядерного процессора на максимальных оборотах его вентилятора. При расширении диапазона до верхнего скоростного предела вентилятора (720—1960 об/мин), эффективность Scythe Yasya возрастает несущественно – пиковая температура процессора снижается всего на 3 °С. В результате новый кулер японской компании пока занимает лишь пятое место из шести тестируемых сегодня кулеров.

Довольно неплохо выглядит Spire TherMax Eclipse II, обходя Scythe Yasya на 1 °С в тихом режиме с двумя вентиляторами на 1100 об/мин, и сразу на 6 °С в режиме максимальных оборотов вентиляторов кулеров. Конечно же, в этом случае уровень шума системы охлаждения Spire выше, чем у того же Scythe. Ещё лучше выступает Zalman CNPS10X Performa, которому с одним штатным вентилятором удаётся конкурировать с TherMax Eclipse II с двумя вентиляторами, несмотря на тот факт, что максимальная скорость вентилятора Zalman ниже. Noctua NH-D14 со штатными вентиляторами вновь в лидерах, если не считать ревущих Zalman и Spire. Ну а Baram-2010 поставляется без вентиляторов, поэтому самое время перейти к анализу результатов пяти башенных кулеров с двумя вентиляторами Thermalright.

К сожалению, этот блок результатов оказался не таким интересным, как ожидалось, так как полученные результаты очень близки друг к другу. Так, незначительная разница заметна в тихом режиме работы вентиляторов на 1100 об/мин, где есть два «аутсайдера» – Yasya и TherMax Eclipse II, «середнячок» – NH-D14, и два «лидера» – CNPS10X Performa и Baram-2010. Все три слова взяты в кавычки не случайно, ведь разница между этими кулерами не превышает и 3 °С, а в режиме максимальных оборотов вентиляторов Thermalright эффективность всей пятёрки кулеров и вовсе практически одинакова. Что же делать? Ответ довольно прост – проверять процессор на максимальный разгон с каждым из кулеров, благо его потенциал ещё далеко не исчерпан.

Итак, Scythe Yasya оказался способен обеспечить шестиядерному процессору стабильность на частоте 4488 МГц при напряжении 1,475 В. В тихом режиме с двумя вентиляторами на 1100 об/мин температура самого горячего ядра достигла угрожающих 92 °С, а на скорости вентиляторов 2040 об/мин снизилась до 82 °С:

Как мы видим, кулеры Scythe способны посрамить иных скептиков — они не просто пригодны для охлаждения четырёхядерных процессоров, но и способны обеспечить стабильность при хорошем разгоне шестиядерных моделей.

Прямоконтактный кулер Spire TherMax Eclipse II не смог блеснуть очень уж выдающейся эффективностью при охлаждении шестиядерного процессора. В тихом режиме с двумя вентиляторами на 1100 об/мин кулер смог обеспечить стабильность Intel Core i7-980X на частоте 4440 МГц при напряжении 1,45 В и пиковой температуре 86 °С, а на максимальных оборотах вентиляторов частоту удалось повысить до 4488 МГц при напряжении 1,475 В и температуре 84 °С:

Zalman CNPS10X Performa продемонстрировал более высокую эффективность, чем кулеры Spire и Scythe. В тихом режиме с двумя вентиляторами на 1100 об/мин процессор удалось разогнать до 4461 МГц при напряжении 1,475 В и максимальной температуре самого горячего ядра процессора 88 °С. Это на 4 °С лучше, чем результат Scythe Yasya, хотя в его случае частота процессора была на 27 МГц выше. На максимальной скорости вентиляторов частоту процессора удалось поднять до сегодняшнего максимума 4512 МГц при напряжении 1,475 В и температуре 82 °С:

Каким бы удивительным это ни казалось, но Noctua NH-D14 сегодня не стал лучшим кулером, заняв лишь почётное второе место. В режиме с парой тихих вентиляторов на 1100 об/мин Noctua NH-D14 и ThermoLab Baram-2010 продемонстрировали совершенно идентичные результаты максимального разгона процессора: 4488 МГц при 1,475 В и 87 °С. А вот на максимальной скорости вентиляторов (2040 об/мин) Baram-2010 удалось обойти грозного конкурента сразу же на 2 °С:

Вот это сюрприз! Такого, я думаю, не ожидал никто из нас с вами. Скромный и сравнительно лёгкий Baram-2010 обходит монструозного NH-D14! В то же время, анализируя полученные результаты, нужно понимать, что они получены на кривом (неравномерно выпуклом) теплораспределителе процессора, и что эффективность его охлаждения тем или иным кулером во многом зависит от степени контакта оснований кулеров и теплораспределителя процессора. Естественно, идеально ровное основание Baram-2010 контактирует с крышкой Intel Core i7-980X пятном большей площади, чем немного выпуклое основание нашего Noctua NH-D14 (что хорошо видно по вышеприведённым отпечаткам), и данный факт попросту не может не сказаться на результатах тестирования.

Поэтому в одном из следующих материалов мы планируем выровнять теплораспределитель нашего процессора Intel Core i7-980X и провести тестирование повторно, сравнив результаты до и после шлифовки. Надеемся, что после шлифовки процессор удастся разогнать ещё сильнее. А пока перейдём к изучению уровня шума протестированных сегодня систем охлаждения.

Уровень шума

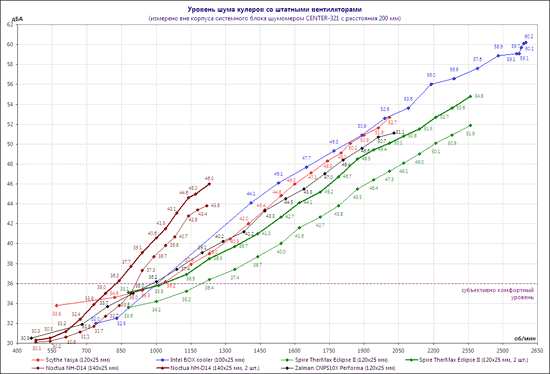

Уменьшенное до 150 мм расстояние от приёмника шумомера до ротора вентилятора кулера позволило измерить уровень шума кулеров не только с одним, но и с двумя вентиляторами, когда второй установлен на обратную сторону радиатора. Результаты измерений уровня шума участников тестирования приведены на графике:

Не считая низкоскоростных вентиляторов кулера Noctua, нужно заметить, что достаточно тихими вентиляторами оснащён кулер Spire. Жаль, что в его комплектации нет никаких устройств для изменения скорости вентиляторов и последние не оснащены ШИМ-управлением. Терпеть пару 120-мм «вертушек» на более чем 2300 об/мин в домашних условиях под силу далеко не каждому. Вентиляторы кулеров Zalman и Scythe обладают примерно одинаковым уровнем шума, но в целом Zalman всё же слушать приятнее. Самый шумный кулер тестирования – коробочный кулер процессора Intel Core i7-980X Extreme Edition. На высоких оборотах его вентилятор буквально звенит, делая удобоваримым только режим «Q» (800-1800 об/мин). Ну а с уровнем шума 140-мм вентиляторов Noctua мы с вами уже хорошо знакомы: до 820-840 об/мин они остаются вполне тихими, а на более высоких скоростях начинают шуметь.

Заключение

В заключении статьи кратко охарактеризуем новые кулеры. Японский Scythe Yasya оснащается неудачным креплением для платформ с процессорами Intel. Жаль, что после Mugen 2 компания вновь вернулась к отвратительным пластиковым защёлкам, изгибающим плату. Кроме того, к недостаткам можно отнести отсутствие желобков под тепловые трубки в медном основании, отсутствие двух дополнительных скоб для второго вентилятора и демпфирующих полосок к ним. В остальном кулер выглядит очень даже прилично, обладает высокой эффективностью и оснащается удобным вентилятором с комбинированной регулировкой скорости.

Spire TherMax Eclipse II, являющийся одним из вариаций присутствующих на рынке кулеров с прямым контактом, также не стал лидером по эффективности, но вместе с тем не имеет явных недостатков конструкции (если не считать расстояние между трубками в основании) или оснащении. Отметим, что это единственный новый кулер тестирования, имеющий сразу же два качественных вентилятора и при этом стоящий не дороже Scythe Yasya. Единственное, чего не хватает TherMax Eclipse II – это регулировки скорости вращения вентиляторов или оснащения их ШИМ-управлением.

О коробочном кулере процессора Intel Core i7-980X Extreme Edition можно сказать только то, что его достаточно для охлаждения данного процессора в номинальном режиме работы и при среднем разгоне, хотя в последнем случае пользователям придётся мириться с весьма высоким уровнем шума. Напомним, что данный кулер не универсален и вряд ли будет продаваться отдельно от «экстремальных» процессоров.

Наконец, кулер, который заслуживает самых лестных оценок – ThermoLab Baram-2010. Увеличена площадь радиатора кулера, повышена точность сопряжения трубок и медного основания, модернизировано и упрощено крепление. За счет всего этого знаменитый Baram стал ещё эффективнее и универсальнее (ранее не было поддержки LGA 1156). При весе всего 710 граммов ему удаётся справляться с охлаждением разогнанного шестиядерного процессора не хуже такого кулера, как Noctua NH-D14, а на максимальных скоростях вентиляторов даже превосходить его. Да, стоимость Baram-2010 для радиатора без вентиляторов сравнительно высока, но для одного из лучших (если вообще не лучшей) воздушных систем охлаждения 50 долларов США – вполне адекватная сумма.

Ну а мы вовсе не прощаемся с протестированными сегодня кулерами и новым процессором. Впереди много всего интересного. Оставайтесь с нами!
