120-мм вентиляторы, часть II: 32 модели со скоростью выше 1350 об/мин

Автор: Jordan
Дата: 10.01.2011
Все фото статьи

Введение


В первой части статьи о 120-мм вентиляторах мы с вами познакомились с 18 моделями с номинальной скоростью вращения до 1350 об/мин, определив из них лучшие, посредственные и худшие модели. Сегодня перед нами стоит ещё более сложная и объёмная задача, так как вентиляторов со скоростью вращения выше 1350 об/мин набралось аж 32 модели! Конечно, приверженцев очень тихих системных блоков данный материал вряд ли заинтересует настолько, насколько им была интересна первая часть, ведь практически все вентиляторы сегодняшней статьи в номинальном режиме работы нельзя отнести к тихим. В первую очередь, такие высокопроизводительные вентиляторы будут интересны тем пользователям, для которых первостепенной целью является достижение максимальной эффективности охлаждения, а не снижения уровня шума. И всё же мы попробуем из такой большой кучи «разнолопастных» вентиляторов выявить лучшие модели по сочетанию воздушного потока, уровня шума, стоимости и эксплуатационных характеристик.

Технические характеристики


Отдельные технические характеристики будут упомянуты по ходу рассмотрения вентиляторов, а здесь приведём их полные спецификации в таблице:


К характеристикам добавим, что крыльчатки всех вентиляторов, за исключением одного Arctic Cooling, вращаются против часовой стрелки. Методика тестирования идентична методике первой части, разве что добавилось взвешивание вентиляторов на электронных весах. В обзоре вентиляторы рассмотрены в алфавитном порядке.

Akasa Viper (AK-FN059)


Первый вентилятор, с которым мы сегодня познакомимся, называется Akasa Viper (AK-FN059) и упакован в большую красочную коробку с вырезом спереди, через который видна большая часть вентилятора:


На обороте коробки рассказывается об уникальной форме лопастей вентилятора, якобы генерирующих на 30 % больше воздушного потока, чем обычные вентиляторы, а также о долговечном гидродинамическом подшипнике с низким уровнем шума. Там же приведены технические характеристики вентилятора. Вместе с вентилятором поставляются четыре длинных силиконовых шпильки:


Вентилятор выпускается в Китае, рекомендуется в продажу за 14 долларов США и на него предоставляется гарантия сроком 1 год. К слову, именно этой моделью оснащается довольно неплохой кулер Akasa Venom (AK-CCX-4002HPV2).

Akasa Viper имеет чёрную рамку и ярко жёлтую крыльчатку с действительно интересными по форме лопастями:


Довольно узкие у статора, лопасти не только сильно расширяются к торцам, но и изгибаются, как бы стелясь задней кромкой вниз. Можно сказать, что нижние кромки лопастей у их торцов стелются по спицам крепления:


Такие лопасти Akasa называет S-Flow, и благодаря им, по мнению производителя, достигается на 30 % больший воздушный поток, и, кроме этого, он получается более сфокусированным, нежели у вентиляторов с обычной формой лопастей крыльчатки. Диаметр крыльчатки вентилятора составляет 111 мм, ширина трёх спиц – 5 мм, четвёртой кабельной спицы – 8 мм, а диаметр статора равен 41 мм.

Скорость вращения вентилятора изменяется методом широтно-импульсной модуляции в диапазоне от 600 до 1900 об/мин. При этом уровень шума должен изменяться от 6,9 до 28,9 дБА, а максимальный воздушный поток может достигать внушительных 83,63 CFM. Заявленное в спецификациях статическое давление наверняка заинтересует владельцев плотных радиаторов – оно равно 2,98 мм водного столба. В спецификациях вентилятора вес не указан, но, если верить электронным весам, то Akasa Viper весит 161 грамм.

На статоре приклеена наклейка с указанием модели DFS122512M, что странно, так как в ассортименте компании Young Lin похожего на Akasa Viper вентилятора нет. Там же указан тип подшипника, напряжение и сила тока вентилятора:


Срок службы гидродинамического подшипника должен составлять не менее 50000 часов. Напряжение стандартное – 12 В, а стартовое не указано. По результатам измерений оно оказалось очень низким и составило 3,5 В. На максимальной скорости вентилятор потреблял не более 2 Вт электроэнергии, что также является очень хорошим результатом среди других участников тестирования. Длина четырёхпроводного кабеля в оплётке равна 300 мм.

Прежде чем перейти к первому графику с результатами тестирования, внесём небольшие пояснения. В отличие от графиков первой части статьи, теперь на графике представлены не отдельно уровень шума и воздушный поток вентилятора, а их соотношение, как, на наш взгляд, более полезный для анализа результата показатель. Кроме этого, для сравнения на каждый график добавлен результат тестирования одного из лидеров сегодняшнего тестирования – вентилятора Scythe Kama Flow 2, который будет являться своеобразным ориентиром для остальных участников тестирования. Проще говоря, чем ближе кривая каждого тестируемого вентилятора к кривой Scythe Kama Flow 2 – тем лучше этот вентилятор. Добавим, что, за исключением одного отдельно оговорённого случая, все графики построены в одной шкале измерений осей.

Итак, посмотрим, какие результаты продемонстрирует первый участник сегодняшнего теста:


Обладая ровным, равномерным и не резким уровнем шума, вентилятор Akasa Viper не смог продемонстрировать впечатляющие показатели воздушного потока, несмотря на заявления о 30-процентном преимуществе новой крыльчатки над крыльчатками классической формы. До лидера тестирования вентилятору Akasa ещё достаточно далеко, разве что на самых низких скоростях данная модель может посоревноваться co Scythe Kama Flow 2, однако в контексте сегодняшнего тестирования это слабое утешение. Неплохой, средний вентилятор.

Alpenföhn Föhn 120 Wing Boost


Alpenföhn Föhn 120 Wing Boost запечатан в большую коробку с вырезом на лицевой стороне. Через него видна часть рамки и крыльчатки вентилятора:


На обратной стороне упаковки можно найти спецификации вентилятора и краткое описание его ключевых особенностей. Вместе с вентилятором поставляются различные переходники и четыре силиконовых шпильки:


Alpenföhn Föhn 120 Wing Boost выпускается в Китае, стоит 15 долларов США и обязан проработать не менее трёх лет. Этим вентилятором оснащаются кулеры Alpenföhn Matterhorn и Deep Cool Gamer Storm.

Вентилятор состоит из чёрной рамки и голубой девятилопастной крыльчатки, закреплённой на четырёх спицах:


Диаметр крыльчатки вентилятора составляет 111 мм, ширина трёх спиц – 5 мм, четвёртой кабельной спицы – 8 мм, а диаметр статора равен 39 мм. Весит вентилятор 165 граммов.

Лопасти имеют большой угол атаки и острую переднюю кромку, а внутренняя сторона рамки гладкая:


Ключевая особенность вентилятора Alpenföhn Föhn 120 Wing Boost заключается в том, что рамка не пластиковая, а выполнена из плотного антивибрационного покрытия. Благодаря этому, уровень шума такого вентилятора должен быть ниже, чем у обычных 120-мм моделей с пластиковыми рамками.

Скорость вращения вентилятора регулируется методом широтно-импульсной модуляции в диапазоне от 500 до 1500 об/мин. Максимальный воздушный поток заявлен на отметке 63,6 CFM, а уровень шума в диапазоне от 8 до 24,8 дБА. Статическое давление в характеристиках Alpenföhn Föhn 120 Wing Boost не приведено.

На статоре – бумажная наклейка, содержащая информацию об оригинальном производителе, им оказалась немецкая компания EKL AG (модель DF1202512CL-007):


В характеристиках этой модели вентилятора Alpenföhn указано стартовое напряжение 5 В, которое практически таковым и оказалось на самом деле (5,1 В). Энергопотребление вентилятора, отсутствующее в спецификациях, не превысило 2 Вт. По непонятной причине срок службы гидродинамического подшипника вентилятора в спецификациях не указан. Длина четырёхпроводного кабеля в оплётке равна 420 мм.

Результаты тестирования данного вентилятора приведены в подразделе с обзором его вентилятора-клона - Deep Cool UF120.

Antec Tricolor 120 мм


Вентиляторы Antec Tricolor 120 мм как устанавливаются компанией во многие корпуса Antec, так и являются отдельным продуктом. Вентиляторы запечатаны в прозрачный пластиковый блистер с картонным вкладышем внутри:


На нём на трёх языках изложены ключевые особенности вентиляторов и кратко приведены спецификации. Вместе с вентилятором поставляется переходник на PATA-разъём и четыре винта-самореза:


Antec Tricolor выпускается в Китае и стоит 15 долларов США. Гарантия – 1 год.

Рамка и семилопастная крыльчатка вентиляторы выполнены из прозрачного пластика – на белом фоне вентилятор не сразу-то и заметишь:


Диаметр крыльчатки вентилятора составляет 111 мм, ширина трёх спиц – 4 мм, четвёртой кабельной спицы – 7 мм, а диаметр статора равен 45 мм.

Лопасти обычные, без каких-то уникальных особенностей, внутренняя поверхность рамки имеет два ребра, а зазор между торцом лопасти и рамкой не более 2 мм:


Для регулировки скорости вращения вентилятора используется короткий кабель с переключателем, имеющим три положения:


С его помощью можно выставить скорость вращения вентилятора 1200, 1600 и 2000 об/мин. Воздушный поток 39/56/79 CFM, а уровень шума 25/28/30 дБА. Стартовое напряжение, энергопотребление и тип подшипника в характеристиках не указаны. И если последнюю без разборки вентилятора узнать невозможно, то две других были измерены: стартовое напряжение Antec Tricolor 120 составляет 3,9 В, а максимальное потребление электроэнергии оказалось равно 3,2 Вт. Длина трёхпроводного кабеля равна 470 мм.

В углах рамки вентилятора встроены светодиоды:


Подсветка не отключаемая, но, на наш взгляд, вряд ли кто будет приобретать Antec Tricolor для того, чтобы использовать их без подсветки. Тем более, что она довольно красива.

Результаты тестирования:


Практически идентичные Akasa Venom результаты продемонстрировал вентилятор Antec Tricolor. Разве что нижняя граница скорости и уровня шума и данной модели немного выше. Паразитных призвуков в работе Tricolor не выявлено. Также неплохой, но всё же средний вентилятор.

Arctic Cooling ARCTIC F12 Pro PWM


Вентилятор Arctic Cooling ARCTIC F12 Pro PWM является копией вентилятора ARCTIC F12 Pro TC, рассмотренного в первой части, и отличается в первую очередь поддержкой управления методом широтно-импульсной модуляции, о чем сказано на его упаковке:


Кроме поддержки PWM, данная модель вентилятора ARCTIC имеет верхнюю границу скорости 1500 об/мин, что и позволило включить его во вторую часть. Нижняя граница скорости равна 400 об/мин. Максимальный воздушный поток заявлен на отметке 57 CFM, а уровень шума не должен превышать всё те же 0,5 Sone. Информация на наклейке статора вентилятора идентична информации у ARCTIC F12 Pro TC. По результатам измерений ARCTIC F12 Pro PWM стартует с 4 В и потребляет не более 2,6 Вт. Рекомендованная стоимость этой модели – 9,5 доллара США.

Так как конструктивных отличий ARCTIC F12 Pro PWM от модели не имеет, то сразу перейдём к его тестированию:


ARCTIC F12 Pro PWM удивил своим пусть и лёгким, но всё же треском. Только на скоростях, близких к максимальным этот треск тонет в шуме воздушного потока. Возможно, виноват конкретный экземпляр вентилятора (второй приехал с отломанной лопастью), но осадок остался неприятный. По воздушному потоку ARCTIC F12 Pro PWM ничего впечатляющего не показал, что вполне ожидаемо для безрамочного вентилятора с номинальной скоростью до 1500 об/мин.

be quiet! SilentWings PWM (BL023) и USC (BL013)


Одни из наиболее интересных вентиляторов тестирования – be quiet! SilentWings PWM (BL023) и USC (BL013) – поставляются в картонных коробках с раскладывающейся крышкой на лицевой стороне и соседствующим с ней вырезом:


На коробках приведена исчерпывающая информация о вентиляторах. В комплект поставки модели PWM (BL023) входят только винты крепления с шайбами, а модель USC (BL013) комплектуется двумя переходниками-удлинителями на PATA-разъемы и такими же винтами:


be quiet! SilentWings выпускаются в Китае и стоят дорого – около 18 Евро. Гарантия – 3 года.

Вентиляторы сразу же обращают на себя внимание тонкой рамкой и семилопастной крыльчаткой с рифлёными лопастями:


Диаметр крыльчатки вентилятора составляет 112 мм. Все четыре спицы изогнуты в противоположную сторону вращения крыльчатки. Ширина трёх спиц – 6 мм, четвёртой кабельной спицы – 9 мм, а диаметр статора равен 44 мм. Вес вентиляторов составляет 140 граммов.

Крыльчатка находится в отдельном кольце-рамке, которая, в свою очередь, жестко зафиксирована в прямоугольной рамке стандартного типоразмера 120х120х25 мм:


Лопасти имеют волнообразный профиль, который, по мнению be quiet!, позволяет добиться снижения уровня шума в сравнении с обычными гладкими лопастями крыльчаток вентиляторов без потерь воздушного потока. Скорость вращения обеих вентиляторов составляет 1500 об/мин, воздушный поток – 50,5 CFM и уровень шума – 17-18,5 дБА. Указано в спецификация и статическое давление, равное 1,63 мм водного столба. Как это понятно из названий вентиляторов, модели отличаются друг от друга наличием PWM и (или) отсутствием поддержки этой технологии (у USC нет).

На наклейках на статоре это отличие указано:


Электрические характеристики одинаковые у обеих моделей. Вентиляторы могут стартовать с 3,5 В, работать в диапазоне напряжений от 3,5 до 12 В и должны потреблять не более 1,1 Вт. На практике получилось почти то же самое: оба вентилятора стартовали с 3,3 В и потребляли не более 1,2 В. Длина кабеля равна 440 мм. Самое интересное, что вентиляторы be quiet! SilentWings PWM (BL023) и USC (BL013) оснащены гидродинамическим подшипником с рекордным сроком службы – 300000 часов! Этого вполне должно хватить на 34 года жизни компьютера. Представляете? Я – нет :)

Помимо всего прочего, в рамке be quiet! SilentWings вставлены силиконовые втулки, с помощью которых уменьшается передача вибраций с корпуса вентилятора и снижается уровень шума:


Правда, втулки эти не такие мягкие, как могли бы быть.

Результаты тестирования:


До скорости 1200 об/мин be quiet! SilentWings оказался лучше, чем Scythe Kama Flow 2, а вот выше по соотношению воздушного потока и уровня шума уже не может конкурировать с лидером теста. Тем не менее, данная модель более чем впечатлила своим исключительно низким уровнем шума. Пожалуй, её можно было бы включить в первую часть статьи, где мы рассматривали тихие модели. Обе модели вентиляторов be quiet! SilentWings просто великолепны! Работают мягко, без посторонних призвуков и излишнего шума воздушного потока. Браво, be quiet!!

CoolAge 120SX2


В первой части статьи мы познакомились с очень неплохим вентилятором CoolAge Silence Fan 120DX2, а сегодня узнаем, насколько хорош мощный вентилятор этой же компании – CoolAge 120SX2. Упаковка компактная и прозрачна с лицевой стороны:


На обороте картонной коробки указаны спецификации вентилятора. Вместе с вентилятором поставляется регулятор в виде заглушки на заднюю панель корпуса системного блока, переходник на PATA-разъём блока питания и четыре винта-самореза:


Обратите внимание на регулятор – с его помощью можно не просто изменять скорость вращения вентилятора, но и полностью выключать его. CoolAge 120SX2 выпускается в Китае, стоит около 12 долларов США, а гарантийный срок на него составляет 3 года.

В первую очередь нужно сказать, что CoolAge 120SX2 относится к одним из трёх вентиляторов обзора, толщина которых отличается от стандартных 25 мм. Типоразмер этой модели 120х120х38 мм. Крыльчатка белого цвета, а рамка – черного:


Визуально кажется, что семилопастная крыльчатка маленькая, однако её диаметр не сильно отличается от других участников тестирования и составляет 111 мм. Ширина трёх спиц – 5 мм, четвёртой кабельной спицы – 7 мм, а диаметр статора равен 52 мм – это действительно заметно больше, чем у обычных вентиляторов, хотя и не антирекорд сегодняшнего теста. Весит CoolAge 120SX2 259 граммов.

Лопасти очень широкие, имеют большой угол атаки и немного изгибаются в нижней части:


Лопасти имеют очень толстый торец, а зазор между торцом и рамкой около 3 мм. Скорость вращения вентилятора, как уже было сказано выше, регулируется с помощью небольшого реобаса. Диапазон изменения – от 0 до 2000 об/мин. Максимальный воздушный поток заявлен на отметке 80 CFM, а уровень шума – 32 дБА. Статическое давление в характеристиках вентилятора не приведено. А жаль, так как толстые вентиляторы, как правило, обладают более высоким статическим давлением, чем обычные 25-мм модели.

Большой статор вентилятора заклеен плёночной наклейкой:


Под ней скрыт двойной подшипник качения с нормативным сроком службы не менее 120000 часов. Неплохо. Стартовое напряжение производитель не указывает, а по измерениям оно оказалось равно 2,4 В. CoolAge 120SX2 продемонстрировал на удивление низкое энергопотребление – всего 2 Вт, что для такого типа подшипника и столь массивной крыльчатки является очень низким показателем. Длина трехпроводного кабеля вентилятора составляет 260 мм, а длина кабелей до регулятора оборотов – около 500 мм.

Посмотрим на результаты тестирования этого «тяжеловеса»:


Прежде всего нужно сказать, что CoolAge 120SX2 неприятно удивил своей нестабильностью. При изменении скорости вентилятор каждый раз «поёт» по-разному, и из-за этого звук его работы не просто дискомфортен, а даже в какой-то степени неприятен. Впрочем, если использовать его постоянно на максимальной скорости, то CoolAge 120SX2 обеспечивает неплохой воздушный поток и, благодаря своей толщине, развивает высокое статическое давление.

Cooler Master Blade Master 120 (R4-BMBS-20PK-R0)

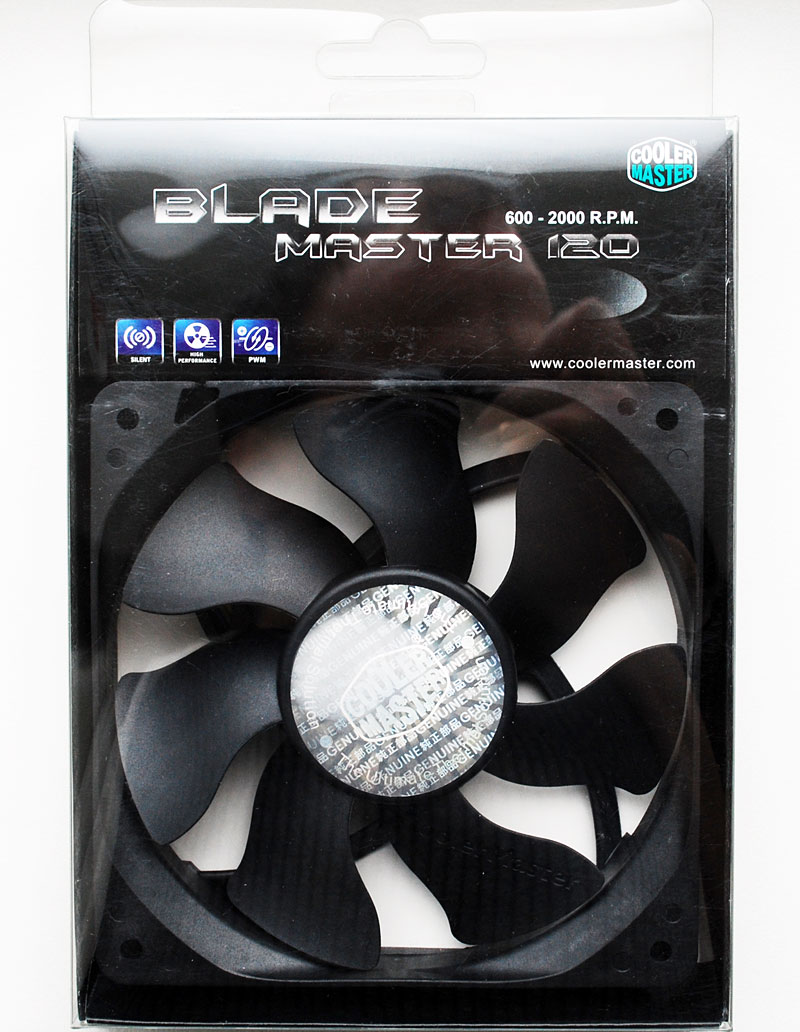

Далее у нас на очереди целых три модели 120-мм вентиляторов компании Cooler Master. И первая из них – Blade Master 120 (R4-BMBS-20PK-R0). Вентилятор запечатан в прозрачный пластиковый блистер с картонной подложкой:


Последняя достаточно информативна и несёт на себе технические характеристики вентилятора, а также описание его ключевых особенностей. Вместе с Blade Master 120 поставляются четыре резиновых уголка для виброразвязки и четыре винта-самореза:


Вентилятор выпускается в Китае, стоит 12 долларов США и на него предоставляется гарантия сроком 1 год. Добавим, что данной моделью комплектуется недорогой кулер Hyper 212 Plus.

Cooler Master Blade Master 120 сразу же обращает на себя внимание формой лопастей – здесь она чем-то напоминает форму лопастей вентилятора Akasa Viper, однако лопастей в данной модели не девять а семь, что позволило Cooler Master сделать их гораздо большей площади, нежели у Akasa:


В то же время, в отличие от Akasa, ни о каком 30 % выигрыше в воздушном потоке производитель речи не ведёт, говоря лишь об оптимальном балансе между воздушным потоком и уровнем шума. Диаметр крыльчатки вентилятора составляет 114 мм, а диаметр статора равен 47 мм. Спицы, на которых закреплены статор с крыльчаткой, изогнуты в противоположную вращению крыльчатки сторону, ширина трёх из них – 5 мм, четвёртой кабельной спицы – 10 мм. Примечательно, что на лицевой стороне статора приклеена голографическая наклейка с логотипом Cooler Master, а на одной из лопастей крыльчатки выдавлено название компании-производителя. Cooler Master опасается подделок? ;)

Внутренняя поверхность рамки вентилятора имеет два завальцованных ребра, зазор между торцом ребра и рамкой около 2 мм:


Скорость вращения вентилятора Cooler Master Blade Master 120 изменяется методом широтно-импульсной модуляции (PWM) в диапазоне от 600 до 2000 об/мин. При этом воздушный поток должен изменяться в диапазоне от 21,2 до 76,8 CFM, уровень шума – от 13 до 32 дБА, а статическое давление от 0,4 до 3,9 мм водного столба.

На статоре вентилятора – информационная наклейка:


Под ней скрыт подшипник скольжения с заявленным сроком службы 40000 часов. Стартовое напряжение вентилятора Cooler Master Blade Master 120 в его спецификациях не указано, а по результатом измерений оно составило 5,3 В. Заявленное в спецификациях максимальное энергопотребление вентилятора 4,32 Вт не подтвердилось измерениями, – оно оказалось равно 2,36 Вт. Длина четырёхпроводного кабеля равна 290 мм. Добавим, что вес вентилятора составляет 155 граммов.

Результаты тестирования этой модели и двух других вентиляторов Cooler Master приведены в конце обзора последнего из них.

Cooler Master Excalibur (R4-EXBB-20PK-R0)


Следующий на очереди – Cooler Master Excalibur (R4-EXBB-20PK-R0). Этот вентилятор является относительно новой моделью компании и поставляется в компактной и прозрачной пластиковой упаковке:


Вместе с вентилятором в коробке лежат два переходника, четыре винта крепления и четыре длинных силиконовых шпильки:


Оказывается, «Экскалибур» выпускается в Китае и стоит всего 16 долларов США. Гарантийный срок – 1 год.

Сложно сказать, какие параллели можно провести между легендарным мечом короля Артура и новым вентилятором Cooler Master. Разве что лопасти крыльчатки, имеющие чётко выраженную грань по середине и небольшой «носик» на торцевой части, отдалённо напоминают лезвие меча:


Диаметр девятилопастной крыльчатки вентилятора, зафиксированной со статором на восьми спицах, составляет 110 мм. Ширина семи спиц – 3,5 мм, восьмой кабельной спицы – 10 мм, а диаметр самого статора равен 40 мм.

Cooler Master Excalibur обращает на себя внимание не столько формой лопастей крыльчатки, сколько перфорированной множеством сотовых отверстий рамкой:


По мнению инженеров Cooler Master, такая рамка на низких скоростях вращения крыльчатки должна способствовать дополнительному поступлению воздуха к лопастям, а на высоких скоростях может снижать уровень шума за счёт уменьшения турбулентности и снижения вибраций. Если в первую версию описания причин перфорирования рамки ещё как-то можно поверить, то вторая достаточно спорная. Ведь на высоких скоростях из-за выброса воздушного потока через эти «соты» будет снижаться не только сам поток, но и статическое давление вентилятора, столь немаловажное для плотных радиаторов процессорных кулеров. Добавим, что крыльчатка съёмная, что облегчит периодическую чистку вентилятора от пыли.

Скорость вращения вентилятора Cooler Master Excalibur изменяется автоматически (PWM) в диапазоне от 600 до 2000 об/мин, то есть, как и у вышерассмотренного Blade Master 120. Однако, при этом воздушный поток заявлен несколько выше и должен изменяться в диапазоне от 26,4 до 85,6 CFM, а уровень шума чуть ниже – от 13 до 30 дБА. Вместе с тем, как мы и предполагали, максимальное статическое давление данной модели немного скромнее, чем у родственного ей предшественника и составляет 3,53 мм водного столба (минимальное – 0,75 мм водного столба).

На небольшом роторе вентилятора приклеена наклейка с указанием модели, напряжения и силы тока, а также страны-производителя:


Под наклейкой скрывается усовершенствованный подшипник качения – так называемый барометрический подшипник качения. Вот схема его конструкции:


Как видно в разрезе подшипника, суть его «барометрической» составляющей заключается во введении в конструкцию дополнительных магнитных стабилизаторов, позволяющих функционировать вентилятору не только тише обычных шарикоподшипников, но и дольше. Заявленный производителем срок службы подшипника составляет 100000 часов.

Из прочих характеристик вентилятора стоит отметить очень низкое стартовое напряжение, равное 3,3 В. А вот низким пиковым энергопотреблением «Экскалибур» похвастаться не может – оно равно 3,1 Вт. Длина кабеля составляет 490 мм. Вес вентилятора – 129 граммов.

С результатами его тестирования мы познакомимся сразу же после обзора последней в сегодняшнем тестировании модели вентиляторов Cooler Master.

Cooler Master SickleFlow 120 (R4-C2R-20AC-GP)


Пожалуй, наиболее известным вентилятором Cooler Master из трёх, рассматриваемых сегодня, является модель SickleFlow 120 (R4-C2R-20AC-GP). Его упаковка выполнена из толстого прозрачного пластика, который не только надёжно защищает вентилятор от повреждений, но и позволяет рассмотреть его целиком, не доставая из коробки:


Набор аксессуаров вентилятора весьма аскетичен и состоит из переходника на PATA-разъём блока питания, а также четырёх винтов-саморезов:


Страна производства – Китай, рекомендованная стоимость – 7 долларов США, гарантия – 1 год. Таким вентилятором оснащаются кулеры Cooler Master V8, V10, Geminii и другие, а также компьютерных корпусах.

На мой взгляд, внешне модель SickleFlow выглядит просто изумительно – чёрная глянцевая рамка и девятилопастная крыльчатка с серповидными затонированными лопастями гармонично сочетаются друг с другом:


Диаметр крыльчатки вентилятора составляет 113 мм, ширина трёх спиц – 5 мм, четвёртой кабельной спицы – 12 мм, а диаметр статора равен 40 мм.

На внутреннее поверхности рамки имеются два ребра, расстояние от торца лопастей до рамки около 3 мм:


Скорость вращения вентилятора постоянна и составляет 2000 об/мин. Воздушный поток чуть ниже, чем у двух предыдущих вентиляторов Cooler Master на той же скорости – 69,7 CFM, а уровень шума заявлен кем-то не очень грамотным или очень грамотным, но не очень трезвым на уровне 19 дБА. Статическое давление – 2,94 мм водного столба, что также ниже, чем у Blade Master или Excalibur.


Стартовое напряжение данного вентилятора оказалось самым низким среди всех участников тестирования – всего 2,4 В. Энергопотребление – менее 2,9 Вт, что тоже неплохо, особенно учитывая заявленные в спецификациях 4,2 Вт. Подшипник скольжения должен прослужить не менее 40000 часов (в зависимости от условий эксплуатации, конечно). А вот трехпроводный кабель очень короткий – его длина равна всего 290 мм. Правда, в комплекте есть переходник на PATA-разъём блока питания, но в этом случае пользователь лишиться мониторинга и возможности управления скоростью вентилятора. Вес Cooler Master SickleFlow составляет 113 граммов.

Итак, посмотрим на результаты тестирования трёх вентиляторов Cooler Master:


Сравнение трёх моделей вентиляторов Cooler Master оказалось весьма интересным. Худшей по соотношению уровня шума и воздушного потока оказалась новая модель Excalibur. Причём, несмотря на то, что кривая его результатов проходит выше кривой результатов модели Blade Master, субъективно, Excalibur всё-таки воспринимается легче, хотя Blade Master действительно обеспечивает больший воздушный поток. Однако, настоящий фурор произвел скромный и дешёвый Cooler Master SickleFlow, который пусть и не безоговорочно, но, в целом, всё же превзошёл результаты Scythe Kama Flow 2. Правда, здесь есть одна оговорка – в отдельных диапазонах SickleFlow начинает гудеть (см. «горбы» на графике), поэтому чтобы избавиться от этого приходится на 0,1-0,2 В снижать или повышать питающее напряжение. Только в этом случае гул исчезает. Интересная особенность. Как бы то ни было, модель SickleFlow более чем заслуженно оказалась лучшей из тройки Cooler Master.

Coolink SWiF2 120P


Модель Coolink SWiF2 120P, является копией рассмотренного и протестированного ранее вентилятора Coolink SWiF2 1201 только с немного отличающимися характеристиками. Коробки точно такие же:


А к силиконовым шпилькам и винтам комплекта поставки добавился разветвитель:


Конструктивных отличий от 1201 нет, зато в модели 120P появилась поддержка PWM, а скоростной диапазон заявлен в границах от 800 до 1700 об/мин. При этом воздушный поток должен изменяться в диапазоне от 35,6 до 75,1 CFM, уровень шума от 8,5 до 27,1 дБА, а статическое давление вентилятора не заявлено.

На статоре Coolink SWiF2 120P есть наклейка с указанием отдельных электрических характеристик и адреса официального сайта компании Coolink:


Стартовое напряжение заявлено на отметке 7 В, однако крыльчатка вентилятора начинала неспешно вращаться уже на 5,4 В. Измеренное энергопотребление Coolink SWiF2 120P практически соответствует указанному в спецификациях и составляет 3,54 Вт. Стоимость вентилятора составляет 12 долларов США. Других отличий от Coolink SWiF2 1201 нет, поэтому перейдём к тестированию:


В целом Coolink SWiF2 1201, несмотря на отставание от лидера, оказался достаточно неплохим вентилятором. Вместе с тем, у него есть одна особенность, которая, вероятно, не будет замечена большинством пользователей, но мы о ней сказать должны – при изменении скорости вентилятора уровень шума изменяется весьма резко, хотя и на графике это отражения не нашло. Никакого треска или гудения у Coolink SWiF2 1201 нет, как нет и впечатляющих показателей потока и уровня шума. Средненький вентилятор.

Floston Red impeller 120P


Floston Red impeller 120P является старшей моделью весьма качественному, тихому и недорогому Floston Red impeller 120Q и поставляется в так же оформленной коробке, но с иными характеристиками на её обратной стороне:


Конструктивных отличий у этой модели нет. Внешне Floston Red impeller 120P отличает рамка чёрного цвета:


Вес этого вентилятора на 20-25 граммов больше, чем у 120Q и равен 125 граммам. Номинальная скорость вращения крыльчатки составляет 1800 об/мин, воздушный поток – 61,9 CFM, уровень шума – 25 дБА, статическое давление – 1,75 мм водного столба.

В отличие от подшипника скольжения модели 120Q, старшая 120P оснащена двойным подшипником качения с заявленным сроком службы 50000 часов. Судя по спецификациям, стартовое напряжение вентилятора должно составлять 6 В, хотя 120P довольно резво стартовал, начиная уже с 4,4 В. Энергопотребление вентилятора составило 2,7 Вт, что снова ниже спецификационного.

Подтвердит ли высокое качество Floston модель Red impeller 120P? Проверим:


Да, безусловно подтвердила! Посмотрите – кривая результатов Red impeller 120P проходит «впритирку» к кривой лидера тестирования. Floston Red impeller 120P – отменный вентилятор с одним из самых удачных сочетаний уровня шума и воздушного потока. При этом, его стоимость в три (!) раза ниже, чем стоимость Scythe Kama Flow 2.

Deep Cool UF120


На очереди модель Deep Cool UF120. С вентилятором Deep Cool UF140 мы с вами уже познакомились ранее, а сегодня пришло время изучить 120-мм модель. Коробки, в которые запечатаны вентиляторы, оформлены в том же стиле, а на развороте приведены варианты установки, комплектация, и графики характеристик всех вентиляторов этой серии:


В комплекте поставки четыре длинных силиконовых шпильки, инструкция, 12- и 7В переходники на PATA-разъём блока питания, а также разветвитель с одного на два PWM-вентилятора:


Как и вся серия вентиляторов Deep Cool UF, UF120, являясь по конструкции и «начинке» клоном вентилятора Alpenföhn Föhn 120 Wing Boost (или наоборот – кому как угодно), имеет бледно-кремовую рамку и ярко-голубую крыльчатку, закреплённую на четырёх спицах:


Диаметр крыльчатки вентилятора составляет 111 мм, ширина трёх спиц – 5 мм, четвёртой кабельной спицы – 8 мм, а диаметр статора равен 40 мм. Вес вентилятора – 172 грамма.

Рамка вентилятора не пластиковая, как обычно, а выполнена из эластичного антивибрационного материала и имеет гладкую внутреннюю поверхность, что должно способствовать снижению уровня шума:


Крыльчатка девятилопастная, с тремя насечками на каждой лопасти, предназначенными для красоты, и не более того. Скорость вращения вентилятора изменяется методом широтно-импульсной модуляции в диапазоне от 500 до 1500 об/мин. Максимальный воздушный поток заявлен на отметке 66,3 CFM, а уровень шума от 17,6 до 27,8 дБА. Статическое давление вентилятора в характеристиках не указано.

Наклейка на статоре совершенно не информативна, поэтому электрические характеристики вентилятора можно узнать либо на официальном сайте, либо на коробке. Стартовое напряжение Deep Cool UF120 заявлено на отметке 7 В, однако по факту вентилятор стартовал уже на 5 В. Энергопотребление также ниже заявленного и составляет 1,44 В, против 1,56 В, указанных в спецификациях. Срок службы двойного подшипника качения вентилятора должен составлять не менее 40000 часов. Заметим, что для данного типа подшипника это весьма скромная характеристика. Длина трёхпроводного кабеля в оплётке равна 420 мм.

Наконец, результаты тестирования Deep Cool UF120 и такого же вентилятора Alpenföhn Föhn 120 Wing Boost:


Казалось бы, Alpenföhn Föhn 120 Wing Boost и Deep Cool UF120 – одинаковые вентиляторы, отличающиеся только оформлением, но, всё-таки, сколь разные результаты тестирования ими продемонстрированы! Если Föhn 120 Wing Boost обладает линейной зависимостью уровня шума от скорости, то UF120 оказался крайне нестабильным в этом плане вентилятором, с резко изменяющимся (плавающим) уровнем шума. Причём, такую нестабильность демонстрировали оба экземпляра Deep Cool. Можно было бы пенять на разную электронику в Alpenföhn и Deep Cool, но на 99 % можно сказать, что она там одинаковая (помимо всего прочего, вентиляторы продемонстрировали идентичные показатели стартового напряжения у энергопотребления). Поэтому, хоть вентиляторы и оказались «двойняшками» снаружи, но всё же разными внутри.

Delta FFB1212EH


На очереди – самый мощный вентилятор сегодняшнего тестирования – Delta FFB1212EH. Упаковки никакой нет, комплектации тоже. Похоже, производитель решил, что такому вентилятору все эти «премудрости» не нужны, а может просто реализуется данная модель только OEM. Вентилятор выпускается в Тайланде, стоит около 30 долларов США. Гарантия – 1 год.

Типоразмер Delta FFB1212EH составляет 120х120х25 мм и на этом его сходство с обычными «вертушками» заканчивается. Впрочем, смотрите сами:


Перед нами совершенно необычный вентилятор с большим 65-мм статором, 11 тонкими лопастями и 11 такими же спицами, направленными в противоположную лопастям сторону. Сделано это, по всей видимости, не только для выпрямления потока воздуха, но и для надёжности фиксации крыльчатки и её работоспособности на очень высоких скоростях. Диаметр крыльчатки вентилятора составляет 114 мм.

Брутальность вентилятора подчёркивает массивная чёрная рамка с двумя кромками на внутренней стороне:


Кстати, Delta FFB1212EH, если не считать следующей не совсем обычной модели, является самым тяжёлым вентилятором тестирования – его вес составляет 257 граммов.

Скорость вращения крыльчатки вентилятора составляет 4000 (четыре тысячи) оборотов в минуту. Пауза. Не удивительно, что Delta FFB1212EH, судя по спецификациям, потребляет почти 21 Вт электроэнергии и подключается только к PATA-разъёму блока питания:


Впрочем, отдельный провод для мониторинга оборотов также присутствует, только наш контроллер по какой-то причине не смог снимать с датчика вентилятора показания (обороты всегда были равны 0). Но, с помощью переходников вентилятор Delta FFB1212EH всё-таки удалось подключить к контроллеру и изменять с его помощью скорость вращения крыльчатки. Воздушный поток вентилятора составляет 150,3 CFM, а уровень шума – 56,4 дБА. Оба заявленных производителем показателя являются рекордными для сегодняшнего тестирования, да и вообще рекордными за все пять статей о вентиляторах.

Напряжение и сила тока вентилятора указаны на наклейке статора:


К счастью, заявленный в спецификациях вентилятора уровень энергопотребления не подтвердился – Delta FFB1212EH на максимальной скорости потреблял не более 12,3 Вт, что, впрочем, является абсолютным антирекордом тестирования. Добавим, что длина обоих кабелей вентилятора равна 330 мм.

Посмотрим, какие результаты продемонстрирует Delta FFB1212EH:


А что тут, собственно, смотреть? ;) Delta FFB1212EH – самый мощный и самый шумный вентилятор тестирования.

Evercool Aluminium Frame (12025)


Единственный не пластиковый вентилятор тестирования выпустила компания Evercool. Называется он Aluminium Frame (12025) и поставляется в скромной упаковке, состоящей из картонного основания и пластиковой крышки под размер вентилятора:


На обратной стороне упаковки приведены спецификации трёх моделей вентиляторов этой серии. Нам на тестирования досталась средняя модель с индексом «М». С вентилятором поставляется переходник на PATA-разъём и четыре винта крепления:


Evercool Aluminium Frame выпускается в Китае, стоит всего 7 долларов США и должен без каких-либо проблем проработать не менее одного года.

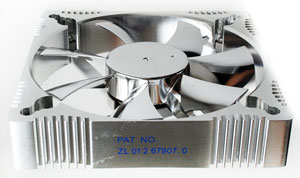

Как вы уже поняли, ключевой особенностью данного вентилятора является алюминиевая рамка, к которой четырьмя пластиковыми спицами прикреплена пластиковая крыльчатка. Крыльчатка вентилятора, подстать рамке, выкрашена в серебристый цвет:


Диаметр крыльчатки вентилятора составляет 111 мм, ширина всех четырёх спиц одинакова и составляет 5 мм, диаметр статора равен 42 мм. Вес вентилятора – 299 граммов, и это самый тяжелый вентилятор тестирования.

Внутренняя поверхность рамки гладкая и ровная, видны прорези под крепление стоек крыльчатки:


Кстати, стойки эти крепятся обычными винтами:


На этом же фото виден 3-мм зазор между крыльчаткой и рамкой. Зачем делать рамку из алюминия? Вероятно, чтобы хоть чем-то выделяться на фоне других производителей вентиляторов, так как никто больше из других компаний не выпускает вентиляторы с алюминиевыми рамками.

Номинальная скорость вращения вентилятора Evercool Aluminium Frame составляет 2000 об/мин. На такой скорости производитель заявляет воздушный поток объемом 79,1 CFM, уровень шума 36 дБА и статическое давление 2,83 мм водного столба. Стартовое напряжение вентилятора составило 5 В, а максимальное энергопотребление оказалось равно 2,93 Вт, что немного меньше заявленного в спецификациях:


Подшипник качения вентилятора работает. Это всё, что о нём известно, так как срок его службы производителем не указывается. Длина трёхпроводного кабеля равна 380 мм.

Результаты тестирования:


Единственный вентилятор с алюминиевой рамкой так и может считать это единственным своим достоинством, так как ничего впечатляющего в плане воздушного потока или уровня шума Evercool Aluminium Frame не продемонстрировал.

Everflow R121225BL и R121225BU


Компания Everflow Technology Corporation представлена сегодня одной моделью – Everflow R121225, но с двумя индексами скорости – среднескоростной «BL» и высокоскоростной «BU». Оба вентилятора поставляются в OEM упаковке без каких-либо комплектующих. Страна производства – Китай, стоимость от 12 до 16 долларов США, гарантия – 1 год.

Вентиляторы конструктивно не отличаются друг от друга, и имеют чёрную рамку и чёрную девятилопастную крыльчатку с острыми лопастями с большим углом атаки:


Диаметр крыльчатки вентилятора составляет 112 мм, ширина трёх спиц – 5 мм, четвёртой кабельной спицы – 8 мм, а диаметр статора равен 43 мм. Вес – 140 граммов по спецификациям, и 152/156 граммов по результатам взвешивания.

В вентиляторах Everflow особо хотелось бы отметить, можно сказать, «агрессивную» крыльчатку с длинными и лихо закрученными лопастями:


Внутренняя поверхность рамки с двумя кромками, а также близость торцов лопастей к ней (зазор не более 2 мм) говорят о, вероятно, совсем не низком уровне шума и одновременно о высоком статическом давлении этих вентиляторов.

Скорость вращения модели с индексом «BL» составляет 1500 об/мин, а «BU», имея в отличие от собрата ШИМ-управление, раскручивается до 2400 об/мин. Воздушный поток заявлен на отметках 66,7 и 110 CFM, статическое давление – 1,42 и 3,12 мм водного столба, а уровень шума – 30,5 и 39,5 дБА, соответственно.

Вместе с тем, отличия заключаются не только в скоростях вентиляторов и связанных с ними характеристиках. Так, младшая модель основана на подшипнике скольжения с нормативным сроком службы около 30000 часов, а для высокоскоростной старшей модели уже используется двойной подшипник качения, который должен прослужить не менее 50000 часов. Есть отличия и в электронной начинке, которые хорошо видны даже на наклейках статоров вентиляторов:


Максимальное энергопотребление Everflow R121225BL не должно превышать 2,4 Вт, а для Everflow R121225BU – не более 4,8 Вт. По результатам измерений оно не превысило 1,8 Вт и 4,5 Вт. Стартовое напряжение оказалось равно 5,9 В для BL- и 4,8 В для BU-модели. Длина кабелей вентиляторов одинакова и составляет 295 мм.

Проверим, насколько разнятся результаты их тестирования:


Ну что же, можно только порадоваться за стабильность вентиляторов Everflow R121225, которые, как можно видеть по результатам тестирования, отличаются исключительно мощностью, продемонстрировав в одинаковых скоростных диапазонах идентичные показатели воздушного потока и уровня шума. Старшая модель – R121225BU – является одним из лидеров тестирования по воздушному потоку, а в остальном вентиляторы Everflow похвалить не за что.

Logisys CCF120GN


Вентиляторы Logisys CCF120GN поставляются в самой популярной на сегодняшний день упаковке:


Вместе с этой моделью поставляется регулятор, планка на заднюю панель с включением или выключением подсветки, и винты крепления:


Как и подавляющее большинство всех остальных вентиляторов, Logisys CCF120GN выпускается в Китае. Рекомендованная стоимость данной модели составляет 17 долларов США, гарантия – 1 год.

Отличие Logisys CCF120GN от всех остальных моделей 120-мм вентиляторов тестирования заключается в установленной на вентиляторе катодной лампе подсветки, закреплённой на винтах:




Данная лампа запитывается отдельным кабелем и может быть отключена по желанию пользователя.

В остальном Logisys CCF120GN – обычный вентилятор типоразмера 120х120х25 мм с семилопастной прозрачной крыльчаткой и рамкой. Диаметр крыльчатки вентилятора составляет 112 мм, ширина трёх спиц – 4 мм, четвёртой кабельной спицы – 8 мм, а диаметр статора равен 40 мм.

Лопасти, можно сказать, классической формы, без каких-то новомодных оптимизаций или уникальных особенностей:


Если верить спецификациям, то скорость вращения вентилятора с помощью входящего в комплект регулятора может изменяться в диапазоне от 2800 до 3200 об/мин, но верить им не стоит, так как на деле вентилятор вращался со скоростью от 910 до 1820 об/мин. Что интересно, для заявленных 2800-3200 об/мин воздушный поток должен составлять 42,3 CFM, а уровень шума – не более 22 дБА :)

На статоре вентилятора приклеена наклейка с логотипом компании-производителя и адресом официального сайта:


Опять же, если верить скудным спецификациям вентилятора, то он базируется на подшипнике скольжения с неизвестным сроком службы. Logisys CCF120GN стартует с 3,5 В и без учёта лампы потребляет не более 4,1 Вт. Кабель очень длинный – 500 мм, плюс ещё переходники и кабель до регулятора оборотов. В общем, хватит до любой точки даже самого просторного корпуса.

Результаты тестирования:


Жаль, но Logisys CCF120GN, пожалуй, один из худших вентиляторов тестирования, привлекательный, разве что, с точки зрения наличия оригинальной подсветки. Больше никаких достоинств у данной модели не обнаружено.

Panaflo H1A (NBM-MAT FBA12G12H)


Ещё один OEM-вентилятор называется Panaflo H1A (NBM-MAT FBA12G12H) и поставляется в обычном пакетике, в котором кроме вентилятора два кабеля для его подключения:


Производителем вентилятора является японская компания Minebea-Matsushita, выпускающая качественные вентиляторы в огромном ассортименте уже очень давно. Модель Panaflo H1A производится в Китае и стоит немногим более 20 долларов США. Гарантия – 1 год.

Panaflo H1A – вентилятор типоразмера 120х120х38 мм с семью небольшими лопастями и массивным статором, закреплённым на четырёх стойках:


Диаметр крыльчатки вентилятора составляет 113 мм, ширина трёх спиц – 5 мм, четвёртой кабельной спицы – 10 мм, а диаметр статора равен 59 мм.


Уже по внешнему виду Panaflo H1A ясно, что этот вентилятор предназначен для создания очень сильного воздушного потока, и уровень шума здесь не важен. Это же подтверждают и его спецификации, в которых указано, что скорость вращения вентилятора – 2500 об/мин, воздушный поток – 103,8 CFM и уровень шума – 41,5 дБА.

Вентилятор базируется на гидродинамическом подшипнике срок службы которого в спецификациях не указан. На статоре вентилятора небольшая наклейка с указанием модели и прочей информацией:


Судя по ней, максимальное потребление вентилятора может составлять 7,2 Вт, однако на практике оно не превысило 4,7 Вт. Стартовое напряжение вентилятора очень низкое и составляет 3 В. Длина трёхпроводных кабелей составляет всего 240 мм.

Посмотрим на результаты тестирования этой модели:


Блестяще проявил себя Panaflo H1A! Вполне закономерно проигрывая на низких оборотах, по мере их повышения, данная модель вентилятора приближается к лидеру тестирования, и на какой-то короткий промежуток скорости даже превосходит его. Удивляет, сколь стабильной оказалась данная «вертушка», – за исключением одного «горба» на кривой, уровень шума вентилятора возрастает практически линейно с уровнем воздушного потока. Да, Minebea-Matsushita в очередной раз подтвердила, что выпускает исключительно качественные продукты.

Rexflo DF12123025BH-PWMG


120-мм вентилятор компании Rexflo – DF12123025BH-PWMG – поставляется в скромной упаковке с прозрачной лицевой стороной и спецификациями на обратной:


Комплекта поставки нет, даже винтов для крепления. Страна производства – Китай, рекомендованная стоимость – 20 долларов США, гарантия – 1 год.

Rexflo DF12123025BH-PWMG выглядит вполне обыденно – чёрная рамка и семилопастная крыльчатка на статоре соединены четырьмя полукруглыми спицами:


Диаметр крыльчатки вентилятора составляет 110 мм, ширина трёх спиц – 5 мм, четвёртой кабельной спицы – 7 мм, а диаметр статора равен 44 мм.

Крыльчатка вентилятора имеет семь лопастей, расширяющихся к их торцам, с острой передней кромкой:


Внутренняя поверхность рамки полукруглая, что позволяет надеяться на невысокий уровень шума. Впрочем, вряд ли этот вентилятор можно отнести к тихим, так как скорость вращения крыльчатки, изменяемая методом широтно-импульсной модуляции (PWM), лежит в диапазоне от 1000 до 2600 об/мин. Воздушный поток заявлен на отметках от 36,9 до 96,0 CFM, а уровень шума от 21,9 до 42,6 дБА. О статическом давлении вентилятора в спецификациях Rexflo DF12123025BH-PWMG ничего не сказано.

«Мы Заряжаем Ваше Будущее» говорит лозунг на наклейке статора вентилятора:


Там же указана модель, напряжение и сила тока, а также страна производства. Стартовое напряжение вентилятора по результатам измерений равно 5,4 В, энергопотребление – менее 2,8 Вт. Двойной подшипник качения вентилятора должен прослужить 50000 часов. Длина четырёхпроводного кабеля составляет 300 мм.

Результаты тестирования вентилятора Rexflo DF12123025BH-PWMG вы найдёте в следующем разделе.

Rexus TopMotor DF121225BH


Вентилятор Rexus TopMotor DF121225BH поставляется в OEM упаковке без каких-либо аксессуаров и, конструктивно, является точной копией только что рассмотренного вентилятора Rexflo:


Как видим, рамка, крыльчатка, статор и стойки вентилятора идентичны вышерассмотренному вентилятору Rexflo DF12123025BH-PWMG:


Несмотря на это, рекомендованная стоимость Rexus TopMotor DF121225BH почти вдвое ниже и составляет 11 долларов США.

Ключевое отличие вентилятора Rexus от Rexflo заключается в отсутствии поддержки PWM (может быть из-за этого такая разница в цене?). Как следствие, скорость вентилятора всегда максимальна и составляет 2600 об/мин. Характеристики воздушного потока и уровня шума те же самые, но, в дополнение, Rexus приводит максимальное статическое давление для своего вентилятора – оно равно 4,8 мм водного столба (второе место по спецификационным данным вентиляторов тестирования).

Наклейка статора вентилятора Rexus немногим более информативна, чем у Rexflo:


Тип подшипника и срок его службы идентичен вентилятору Rexflo, а вот заявленные электрические характеристики иные. Максимальное потребление, судя по спецификациям, должно быть вдвое выше – 7,8 Вт. И пусть до заявленного потребления оно не дотягивает, по результатам измерений оно оказалось действительно почти вдвое выше энергопотребления вентилятора Rexflo и составило 5,32 Вт. А вот стартовое напряжение ниже – 4 В. Длина трёхпроводного кабеля равна 430 мм.

Насколько разными оказались внешне одинаковые вентиляторы Rexus и Rexflo мы с вами сейчас и узнаем:


И снова два одинаковых вентилятора демонстрируют разные результаты тестирования. На этот раз лучшей оказалась модель Rexflo, работая не только в более широком диапазоне скорости, но и при более комфортном уровне шума. Хотя, зачастую, вентилятору Rexus удаётся прокачивать чуть больше воздуха на той же скорости, что и вентилятор Rexflo, но это небольшое преимущество перечёркивается неравномерным и резким уровнем шума. В целом обе модели весьма далеки от лидера теста.

Scythe Kama Flow 2 120 (SP1225FDB12H)


Вентиляторы японской компании Scythe – Kama Flow 2 120 – стали одними из лидеров первой части статьи, продемонстрировал великолепное сочетание воздушного потока и уровня шума. Во второй части мы проверим старшую скоростную модель SP1225FDB12H. Упаковка точно такая же, за исключением технических характеристик и названия модели, конечно:


Скорость вращения – 1900 об/мин, воздушный поток – 63,23 CFM, уровень шума – 33,8 дБА. Статическое давление неизвестно. Вес вентилятора – 169 граммов.

На наклейке статора указана модель вентилятора:


Напомню, что улучшенный гидродинамический подшипник вентиляторов серии Kama Flow 2 120 должен обеспечить им 120000 часов беспроблемной работы. Данный вентилятор оказался одним из самых экономичных – его энергопотребление не превысило 1,9 Вт. Стартовое напряжение также рекордно низкое – всего 2,8 В.

О результатах буду краток – вентилятор отменный, один из лидеров теста, в чём вы уже смогли не раз убедиться в сегодняшней статье.

Scythe Slip Stream 120 PWM и PWM-V.R. (SY1225SL12HPVC и SY1225SL12HPVS)


Вентиляторы Scythe Slip Stream 120 PWM (SY1225SL12HPVC) и PWM-V.R. (SY1225SL12HPVS) не являются новинками, а, скорее, – усовершенствованными версиями старой модели Slip Stream 120. В чём заключаются эти усовершенствования, мы вам расскажем.

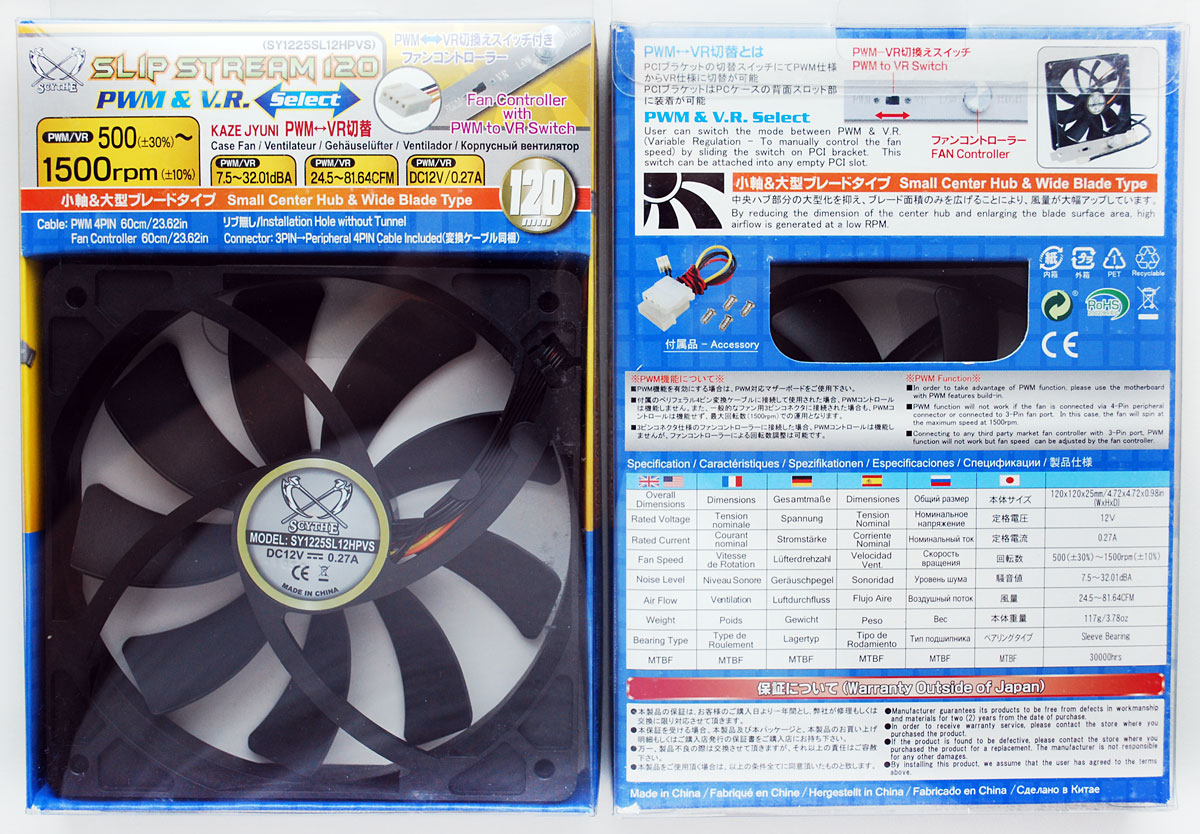

Упаковка вентиляторов традиционна для Scythe и представляет собой пластиковый блистер с картонным вкладышем, на котором приведена масса всякого рода информации:


Вместе с вентиляторами поставляется регулятор, винты и кабель-переходник на PATA-разъём питания:


Внешне новинки выглядят совсем как обычные Slip Stream 120 и состоят из чёрной рамки и чёрной девятилопастной крыльчатки закреплённой на маленьком 36-мм статоре и четырёх изогнутых в противоположную сторону вращению крыльчатки спицах:


Диаметр крыльчатки вентилятора составляет 113 мм, ширина трёх спиц – 5 мм, четвёртой кабельной спицы – 12 мм. Вес вентилятора – 130 граммов.

В принципе, учитывая уже более чем трёхлетнюю историю существования вентиляторов версии Slip Stream рассказать что-либо новое и интересное об их конструктивных особенностях весьма сложно.


Поэтому сосредоточимся на модификациях PWM и PWM-V.R. Первая, как это понятно из названия, имеет поддержку широтно-импульсной модуляции, но реализована она достаточно оригинально. С помощью устанавливаемого вместо одной из заглушек на заднюю стенку корпуса регулятора, можно задавать верхнюю границу скорости при автоматическом управлении, а диапазон изменения составляет от 470 до 1900 об/мин при уровне шума 7-37 дБА, и воздушном потоке 23-110,3 CFM. В свою очередь, у модификации PWM-V.R. имеется дополнительный переключатель, которым можно отключить PWM-управление и регулировать скорость самостоятельно вручную. Правда, диапазон изменения скорости здесь иной и составляет от 500 до 1500 об/мин при уровне шума от 7,5 до 32 дБА и воздушном потоке от 24,5 до 81,64 CFM.

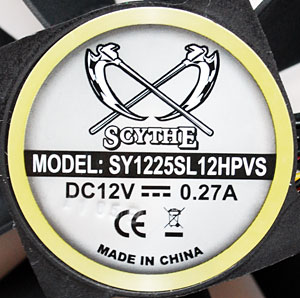

Наклейки на статорах:


Обе модели стартуют при напряжении ниже 5 В. Максимальное энергопотребление вентиляторов составляет 3,2 и 6,5 Вт для PWM-V.R. и PWM, соответственно. Длина трёхпроводного кабеля с учётом кабеля до регулятора составляет 600 мм. Подшипник скольжения должен прослужить не менее 30000 часов.

Результаты тестирования модернизированных вентиляторов Scythe Slip Stream 120 представлены на графике:


Нужно отдать должное знаменитым вентиляторам Scythe Slip Stream 120 – ведь они отстают от лидера теста не так уж и много, несмотря на своё весьма продолжительное существование на рынке систем охлаждения. Лучшей из этой пары оказалась мощная модель PWM, хотя PWM-V.R. отстаёт от неё совсем чуть-чуть. Вентиляторы функционируют ровно, а уровень шума напрямую зависим от скорости, без каких-либо звуков или тресков двигателя.

Scythe Slip Stream Slim (SY1212SL12M и SY1212SL12H)


И еще одни вентиляторы, младшие модели которых мы тестировали в предыдущей статье: Scythe Slip Stream Slim (SY1212SL12M и SY1212SL12H). Всё те же прозрачные пластиковые упаковки с испещрёнными информацией картонными вкладышами:


Если в прошлой статье о 120-мм вентиляторах мы познакомились с вентиляторами Slip Stream Slim со скоростями 800 и 1200 об/мин, то в сегодняшнем тесте это будут модели с номинальными скоростями 1600 и 2000 об/мин, воздушным потоком 38,1 и 45,5 CFM, и уровнем шума 28,9 и 37 дБА. Конструктивных отличий от рассмотренных в предыдущей части моделей Slip Stream Slim нет.

На наклейках статоров – наклейки с маркировкой модели, напряжением, силой тока и страной производства:



Стартовое напряжение в характеристиках не указано, а по результатам измерений оно составило 6,8 В для модели с 1600 об/мин, и 5,1 В для 2000 об/мин модели. Максимальное энергопотребление составило 2,1 и 2,7 Вт, соответственно. Срок службы подшипника скольжения – 30000 часов.

Результаты тестирования представлены на графиках:


Тонкие Scythe Slip Stream продемонстрировали предсказуемо низкие результаты воздушного потока – всё же толщина крыльчатки всего лишь 10 мм, поэтому прокачивать большие объёмы воздуха данные модели в принципе не могут. Вместе с этим, уровень шума вентиляторов Scythe Slip Stream Slim также оставляет желать лучшего, к тихим эти модели отнести нельзя, конечно. Ну, здесь нужно принимать во внимание, что такие вентиляторы имеют свою нишу, в которой они, к слову, до настоящего времени единственные.

SilenX iXtrema LED IX-12025-DNM


Модели вентилятора SilenX iXtrema LED IX-12025-DNM на официальном сайте компании SilenX Corporation по какой-то причине нет. Усложняет ситуацию тот факт, что вентилятор приехал к нам в ОЕМ-упаковке и единственное, что говорило о его принадлежности к компании SilenX – это наклейка на статоре:


Как видим, семилопастная крыльчатка и рамка вентилятора выполнены из прозрачного гладкого пластика. Диаметр крыльчатки вентилятора составляет 112 мм, ширина трёх спиц – 5 мм, четвёртой кабельной спицы – 8 мм, а диаметр статора равен 40 мм.

Какими-то особенностями крыльчатка и рамка не обладают:


Как выяснилось по результатам измерений, скорость вращения данного вентилятора составляет 1980 об/мин, поддержки PWM нет. Стартовое напряжение равно 3,1 В, а пиковое энергопотребление – 2,95 Вт.

На статоре вентилятора видны четыре светодиода, как выяснилось после включения – не очень яркой оранжевой подсветки:


Длина трёхпроводного кабеля равна 330 мм. Весит SilenX iXtrema LED IX-12025-DNM 112 граммов и продаётся за 12 долларов США.

Результаты его тестирования вы найдёте в следующем подразделе статьи.

SilenX iXtrema Pro LED IXP-74-14


В отличии от родственного iXtrema LED IX-12025-DNM, следующий вентилятор компании SilenX – iXtrema Pro LED IXP-74-14 – вполне себе фигурирует в списке выпускаемых компанией вентиляторов на официальном сайте, хотя тоже поставляется в OEM-упаковке без каких-либо аксессуаров. Страна производства – Китай, гарантия – 1 год, цена такая же (12 долларов США).

Рамка и крыльчатка очень лёгкого (96 граммов) вентилятора также выполнены из пластика, но на сей раз не прозрачного, а матового:


Диаметр девятилопастной крыльчатки вентилятора составляет 113 мм, ширина трёх спиц – 4 мм, четвёртой кабельной спицы – 8 мм, а диаметр статора равен 33 мм (это даже меньше, чем у Scythe Slip Stream 120).

Лопасти вентилятора имеют большой угол атаки и всего 2 мм зазор от гладкой внутренней поверхности рамки:


Скорость вращения данной модели также постоянна, но она ниже и составляет 1400 об/мин. При этом воздушный поток заявлен на отметке 72 CFM, а уровень шума – 14 дБА. Значение последней характеристики вызывает здоровый скептицизм.

Кроме этого, в спецификациях вентилятора указан тип подшипника – гидродинамический, но срок его службы по каким-то причинам не разглашается. На статоре вентилятора приклеена голографическая наклейка с его ключевыми характеристиками:


iXtrema Pro LED IXP-74-14 стартует с 3,1 В и потребляет 4,7 Вт электроэнергии, что, на наш взгляд, довольно много для вентилятора с такой скоростью. Добавим, что длина трёхпроводного кабеля равна 330 мм.

Итак, вот какие результаты продемонстрировали обе модели вентиляторов SilenX:


Крыльчатки двух вентиляторов SilenX разительно отличаются друг от друга, тем не менее соотношение уровня шума и воздушного потока у этих моделей практически одинаково (если не считать разницу в скорости, конечно). Нужно заметить, что оба вентилятора SilenX не сильно отстали от лидера тестирования и не имеют треска, шуршания, гула и прочих паразитных призвуков во время работы. Добротные, качественные модели, да ещё и с подсветкой.

Triebwerk TK-122


На очереди самый мощный из двух вентиляторов Triebwerk – TK-122. Упаковка и внешний вид вентилятора полностью идентичны упаковке и внешнему виду модели TK-121, протестированной в первой части.


Отличия заключаются только в наклейке на статоре…


…и технических характеристиках. Так, скорость вращения Triebwerk TK-122 составляет 1800 об/мин, воздушный поток – 88,4 CFM и уровень шума 30 дБА. На такой скорости этот толстый вентилятор должен создавать впечатляющее статическое давление 3,38 мм водного столба (второе место среди всех участников тестирования, если сопоставлять их по приведённым техническим характеристикам). «Нано-подшипники» должны обеспечить Triebwerk TK-122 беспроблемную работу в течение 80000 часов, и лёгкий старт, начиная уже с 4,5 В. На деле эта модель вентилятора стартовала с 3,9 В, и потребляла не более 3,26 Вт. Стоимость немецкого чудо-нагнетателя воздуха 35 долларов США.

Посмотрим на его возможности:


Прямо сказать, от самого толстого вентилятора тестирования мы ожидали куда большего, чем он продемонстрировал. Его 55 мм толщины не приносят ожидаемого эффекта и в результате Triebwerk TK-122 уступает Scythe Kama Flow 2 по соотношению уровня шума и воздушного потока. Кроме этого, данная модель, представленная в тесте в одном экземпляре, оказалась довольно нестабильной и порой демонстрировала скачкообразное изменение уровня шума.

Xigmatek Crystal CLF-F1251


Далее мы познакомимся с двумя вентиляторами компании Xigmatek Co., Ltd.. Первый на очереди – Crystal CLF-F1251. Вентилятор запечатан в крепкую пластиковую коробку, прозрачную спереди и с картонным вкладышем сзади:


Кроме вентилятора в коробке находятся четыре винта крепления и переходник на PATA-разъём:


Xigmatek Crystal CLF-F1251 выпускается в Китае, стоит около 10 долларов США и на него предоставляется гарантия сроком 1 год.

Вентилятор имеет прозрачные рамку и 113-мм крыльчатку, соединенные друг с другом четырьмя спицами


Ширина трёх из них – 5 мм, четвёртой кабельной спицы – 9 мм. Диаметр статора вентилятора равен 43 мм. Вес – 120 граммов.

Лопасти крыльчатки вентилятора довольно большой площади, занижены и заужены у статора и имеют серьёзно расширенную торцевую часть:


Все кромки крыльчатки закруглены. Внутренняя поверхность рамки вентилятора имеет два ребра, но оба тоже с закруглённой кромкой. Вообще, когда рассматриваешь Xigmatek Crystal создаётся ощущение, что при его проектировании инженеры стремились максимально снизить уровень шума – весь он такой гладкий и аккуратный.

Что касается технических характеристик, то скорость вращения Xigmatek Crystal CLF-F1251 составляет 1500 об/мин, воздушный поток – 68,33 CFM, а уровень шума не должен превышать 20 дБА. Вентилятор основан на оптимизированном подшипнике скольжения (rifle bearing), срок службы которого увеличен до 50000 часов. За счёт чего именно Xigmatek удалось так продлить время работы подшипника скольжения, не сообщается.


Стартовое напряжение вентилятора составило 6,5 В, энергопотребление – 2,2 Вт, что почти соответствует спецификациям.

Длина трёхпроводного кабеля равна 300 мм.

По углам рамки вентилятора установлены четыре светодиода:


В нашем случае цвет подсветки оказался синий:


Кроме этого, Xigmatek Crystal выпускается с зелёной, красной, белой и пурпурной подсветкой.

Результаты тестирования данного вентилятора вы найдёте в следующем подразделе статьи.

Xigmatek XLF-F1253


Вторым вентилятором Xigmatek, предоставленным нам на тестирования, оказалась модель XLF-F1253. Упаковка точно такая же, но в ином оформлении:


Комплектация отличается немного другим переходником на PATA-разъём:


Конструктивно, этот вентилятор не имеет отличий от только что рассмотренной модели Crystal, но у него иные цвет рамки и крыльчатки:


Все размеры, вес, форма рамки и крыльчатки, диаметр статора и размеры стоек абсолютно идентичны вентилятору Xigmatek Crystal:


Скорость вращения также составляет 1500 об/мин, однако воздушный поток заявлен на 7,33 CFM ниже и должен составлять 61 CFM. Уровень шума, тип и срок службы подшипника, а также электрические характеристики вентилятора идентичны характеристикам вентилятора Crystal.


Тем не менее, Xigmatek XLF-F1253 стартует с чуть более низкого напряжения и потребляет чуть меньше электроэнергии.

В углы рамки вентилятора встроены светодиоды белой подсветки:


Благодаря контрасту тёмной рамки и оранжевой крыльчатки подсветка вентилятора выглядит весьма привлекательно:


Какие же результаты продемонстрировали два вентилятора Xigmatek? Ответ на графике:


Почти одинаковые вентиляторы Xigmatek показали разные результаты теста. Помимо разницы в соотношении уровня шума и воздушного потока, которую вы видите на графике, из этой пары Xigmatek Crystal звучит немного более приятнее, нежели Xigmatek XLF-F1253, а в целом оба вентилятора не так уж плохи, как это может показаться из разницы со Scythe Kama Flow 2.

Zalman ZM-F3 (ZF1225ASH)


Наконец, последний вентилятор «Новогоднего марафона» – Zalman ZM-F3 (ZF1225ASH). Данная модель относится к бюджетной и поставляется в очень простой картонной коробке с минимумом полезной информации:


Тем не менее, в комплекте обнаружились четыре силиконовых шпильки и кабель со впаянным резистором для снижения скорости вращения вентилятора:


Zalman ZM-F3 выпускается в Китае, стоит всего 5 долларов США и на него предоставляется гарантия сроком 1 год.

Типоразмер вентилятора стандартный – 120х120х25 мм, вес – 163 грамма.


Диаметр крыльчатки вентилятора составляет 113 мм, ширина трёх спиц – 5 мм, четвёртой кабельной спицы – 10 мм, а диаметр статора равен 49 мм. Вес вентилятора – 164 грамма.

Zalman ZM-F3 – самый обычный и ничем не выделяющийся на фоне других современных 120-мм «вертушек» вентилятор:


Скорость вращения крыльчатки составляет 1800 об/мин, а при использовании переходника может быть снижена до 1100 об/мин. Воздушный поток и статическое давление вентилятора в характеристиках не указаны, а уровень шума – 34 дБА на максимальной скорости и 20 дБА на сниженной.

В вентиляторе используется подшипник скольжения, срок службы которого в характеристиках не указан.


Стартовое напряжение вентилятора составило 4,8 В, а энергопотребление не превысило 2,2 Вт. Длина трёхпроводного кабеля равна 400 мм.

Результаты тестирования:


Думаю, никто не ожидал от Zalman ZM-F3 такой прыти, так как вполне себе обычный вентилятор за 5 долларов США показал практически такие же результаты, как и втрое более дорогой Scythe Kama Flow 2! Заметим, что Zalman ZM-F3 является уже далеко не новой моделью, продающейся уже года четыре, если не больше. И при этом вентилятор, как видим, может составить достойную конкуренцию новым и дорогим моделям. Браво Zalman! Сколь долго это будет длиться – другой вопрос. На фоне Zalman ZM-F3 были бы интересны такие новинки, как Zalman ZM-F3 FDB и Zalman ZM-SF3, которые мы изучим в следующих материалах о вентиляторах. А пока подведём итоги с помощью сводных диаграмм.

Сравнительные диаграммы по результатам тестирования


Так как вентиляторов в сегодняшней части статьи слишком много и сводные графики с не менее чем 32 результатами получились бы не просто сложными, а и вовсе нечитаемыми, то на них было решено не добавлять: худшие из вентиляторов-клонов Deep Cool UF120 и Rexus TopMotor DF121225BH; вентиляторы-дублёры Everflow R121225BL, Scythe Slip Stream 120 PWM-V.R. (SY1225SL12HPVS), Scythe Slip Stream 120 Slim (SY1212SL12M) и Xigmatek XLF-F1253, а также худшие вентиляторы одного производителя – ими, как вы помните, стали два Cooler Master (Excalibur и Blade Master) и SilenX iXtrema Pro LED IXP-74-14. Кроме того, чтобы не укрупнять масштаб графиков на них не добавлен самый шумный и самый мощный вентилятор тестирования Delta FFB1212EH.

Итак, по первому графику можно сравнить уровень шума вентиляторов сегодняшнего тестирования:


Этот же график с масштабированием до границы уровня шума 36 дБА:


Чем ниже проходит кривая графика, тем тише функционирует вентилятор. Напомним лидеров: Scythe Kama Flow 2, Cooler Master SickleFlow, Floston Red impeller 120P, be quiet! SilentWings и Zalman ZM-F3.

Далее графики, характеризующие зависимость уровня шума вентиляторов и воздушного потока:




Теперь на очереди сводные диаграммы, на которых уже присутствуют все без исключения рассмотренные во второй части вентиляторы, а также добавлены результаты тестирования вентиляторов Scythe Ultra Kaze (DFS123812L-2000) и Noiseblocker NB Multiframe M12-S2. На первой диаграмме приведён максимальный воздушный поток каждого из вентиляторов:


Delta FFB1212EH – вне конкуренции, следом за ним Panaflo H1A и Everflow R121225BU, а далее плотная группа «разношёрстных» вентиляторов. Худшим оказался тонкий Scythe Slip Stream Slim.

Теперь посмотрим кто лучший до границы комфорта:


Победу одержал старый-добрый Scythe Ultra Kaze, но Scythe Kama Flow 2 отстал от него совсем немного, как и Cooler Master SickleFlow. Отлично выглядят Floston Red impeller 120P, Noiseblocker NB Multiframe M12-S2 и Zalman ZM-F3. А вот худшие результаты были продемонстрированы самыми шумными вентиляторами, и, опять же, тонким Scythe Slip Stream Slim. Диаграмму с воздушным потоком вентиляторов в субъективно тихом режиме во второй части статьи, на наш взгляд, приводить нет никакого смысла, так как вентиляторы были разделены таким образом, что все наиболее тихие модели включены в первую часть.

Далее – диаграмма с результатами измерений стартового напряжения всех вентиляторов:


А следом диаграмма с результатами максимального энергопотребления протестированных вентиляторов:


В завершении – диаграмма с рекомендованными ценами на протестированные в сегодняшней статье 120-мм вентиляторы:


Как видим, разница в стоимости вентиляторов может достигать шести и более раз, однако она зачастую не справедлива и не соотносится с основными характеристиками вентиляторов.

Подведём итоги второй части статьи о 120-мм вентиляторах.

Заключение


Принимая во внимание, что во второй части статьи в большинстве своём тестировались высокоскоростные модели вентиляторов, мы полагаем, что самые мощные из них нужно выделить в отдельную группу. Речь идёт о бескомпромиссных с точки зрения достижения максимального воздушного потока и статического давления вентиляторах, таких, как Delta FFB1212EH, CoolAge 120SX2, Everflow R121225BU и, в особенности, Panaflo H1A. Последний вентилятор продемонстрировал не только великолепный воздушный поток, но и обладает наименьшим уровнем шума из названных в данном абзаце четырёх моделей. Вместе с тем, если необходим самый мощный вентилятор, то альтернативы нет – это разрывающий радиаторы процессорных кулеров и одновременно барабанные перепонки оверклокеров Delta FFB1212EH.

Вторая, самая многочисленная группа вентиляторов состоит из Akasa Viper, Antec Tricolor, Coolink SWiF2 1201, Alpenföhn Föhn 120 Wing Boost и Deep Cool UF120, Cooler Master Blade Master и Excalibur, ARCTIC F12 Pro PWM, вентиляторов Rexus и Rexflo, Scythe Slip Stream 120 PWM и Slip Stream 120 PWM-V.R., двух вентиляторов SilenX iXtrema и одного Triebwerk TK-122. Все эти модели нельзя назвать плохими или некачественными, однако и выделить их за что-то особенное вряд ли можно. Они не бравируют высоким воздушным потоком и не могут похвастаться низким уровнем шума, но каждый из этих вентиляторов может быть в той или иной степени интересен потенциальным покупателям. К этой же группе мы склонны отнести и вентиляторы с подсветкой: Logisys CCF120GN, пару Xigmatek и уже упомянутые Antec Tricolor с SilenX iXtrema. Безусловно, они будут интересны любителям моддинга или просто эстетам.

Наконец, лидеры тестирования – вентиляторы Scythe Kama Flow 2, be quiet! SilentWings, Cooler Master SickleFlow, Floston Red impeller 120P и Zalman ZM-F3. Превосходные акустические показатели, очень низкий в сравнении с вентиляторами средней группы уровень шума и, благодаря этому, преимущество в воздушном потоке на условной границе комфорта 36 дБА, а также демократичные цены на три последних из пяти названных моделей. Превосходные вентиляторы! Уверены, что вы не будете разочарованы ни в одном из них.

И, в заключении, вот ещё о чём. Помимо статического давления вентиляторов, которое протестировать в домашних условиях невозможно, мы по объективным причинам не проверили такую немаловажную составляющую вентиляторов, как долговечность. Конечно, многие производители указывают срок службы подшипников в технических характеристиках «вертушек», однако мало кто проверял, подтверждается ли это практикой. Как правило, наиболее быстро срабатываются подшипники скольжения (обычные втулки), подольше работают вентиляторы на гидродинамических подшипниках, и самыми долговечными оказываются вентиляторы на подшипниках качения. Но, с учётом сегодняшней массы различных вариаций гидродинамических подшипников, для такого типа нередко указывается даже больший срок службы, чем для подшипников качения. В общем, время покажет, но покажет уже в наших с вами корпусах системных блоков и на различных радиаторах.

Приложение: таблицы с результатами тестирования и диаграммами (Excel-2010).

Другие материалы по данной теме


120-мм вентиляторы, часть I: модели со скоростью не выше 1350 об/мин
Обзор и тестирование процессорного кулера Noctua NH-C14
Магический кулер: тестирование Thermalright Archon
