Обзор и тестирование Zalman SKADI LQ510 – новая система со старыми проблемами

Введение

Первые массово выпускаемые системы жидкостного охлаждения компактного типа для центральных процессоров появились примерно 6-7 лет назад, и с тех пор их преследуют одни и те же проблемы – сравнительно низкая эффективность при высоком уровне шума. Разработчики, ограниченные не только в размерах радиаторов, но и их материалах, до сих пор вынуждены экономить на всём что можно, пытаясь уложиться в границы стоимости, которые делали бы такие системы конкурентоспособными на рынке. В итоге получаются «водянки», не способные противостоять вдвое более дешёвым воздушным кулерам, и результат для них, как правило, печален. Тем не менее, многие производители с завидным упорством продолжают выпускать «новые» системы.

В то же время, в том, чтобы создать компактную систему жидкостного охлаждения нет ничего сложного, ведь достаточно взять медный, а не алюминиевый радиатор толщиной хотя бы 40 мм, установить на него пару 120- или 140-мм вентиляторов и соединить его толстыми трубками с более-менее производительной помпой и качественным водоблоком. Вот только стоить такая система будет уже не в пределах 100 долларов США, а значительно дороже, что нам подтверждает ценами на свои системы всем известный бренд Koolance (даже младшая ICM-PC30I DIY Liquid Cooling Kit стоит $155). Или другой пример – продукция всем известной североамериканской компании Swiftech, вовсе считающей производство систем с радиаторами размером под один 120-мм вентилятор баловством, и свою минимальную систему H220 ($140) сделавшей под два 120-мм вентилятора.

Тем не менее, многие производители продолжают попытки создать что-то новое, интересное, эффективное и тихое, и при этом по привлекательной стоимости. В их числе и южнокорейская компания Zalman Tech Co., Ltd., анонсировавшая сразу две новых модели: SKADI LQ520 и SKADI LQ510. Обзору и тестированию младшей LQ510 и посвящена сегодняшняя статья.

Чтобы у вас не возникало дополнительных вопросов или подозрений по ходу тестирования, скажем, что в нашем распоряжении оказалось сразу две одинаковых системы Zalman SKADI LQ510, правда одна из них была непоправимо повреждена во время пересылки. Зато сегодня мы впервые за всё время тестирования таких систем приведём фото внутренностей помпы и водоблока. В общем, статья обещает быть не совсем обычной и интересной.

1. Обзор системы жидкостного охлаждения Zalman SKADI LQ510

технические характеристики и рекомендованная стоимость

Технические характеристики и стоимость системы жидкостного охлаждения Zalman SKADI LQ510 приведены в таблице.

* - по состоянию на 10.07.2014.

упаковка и комплектация

Система жидкостного охлаждения Zalman SKADI LQ510 поставляется в небольшой картонной коробке. На её лицевой стороне приведено название модели, компании производителя и, прямо сказать, какая-то неописуемая словами футуристическая штука.

Гадать, что это такое не имеет никакого смысла, – просто симпатичная безделушка. Гораздо полезнее добавить, что на обратной стороне коробки приведены технические характеристики системы, перечень поддерживаемых разъёмов процессоров, а также описание ключевых особенностей на девяти языках.

Правда, русскоязычная версия переведена не лучшим автоматическим переводчиком, поэтому представляет собой довольно комичное и жалкое зрелище.

Представляем, как пользователь, который увидит эту коробку и такие надписи в первый раз, наверняка будет пытаться представить «износостойкую с проникающей способностью трубку из лучшего высококачественного резинового материала», с опаской озираясь по сторонам и думая, не перепутал ли он компьютерный магазин с каким-нибудь другим «шопом». ;)

Внутри картонной коробки находится пластиковая оболочка, отлитая под компоненты системы, в которой последняя и зафиксирована.

Рядом в отдельном пакетике находятся аксессуары.

В их числе универсальная усилительная пластина, две прижимных пластины под платформ Intel и AMD, набор различных винтов, шайб, пластиковых наконечников, один грамм термопасты Zalman ZM-STG2M, наклейка с логотипом компании и инструкция по установке системы.

Zalman SKADI LQ510 выпускается в Южной Корее и на неё предоставляется двухлетняя гарантия. Что касается стоимости, то на момент подготовки данного материала в российских розничных магазинах система ещё не появилась, а за рубежом её можно найти только за 159 долларов США. Разумеется, данная цена не реальна для такой системы, поэтому воспринимать её всерьёз не стоит.

особенности конструкции

Система жидкостного охлаждения Zalman SKADI LQ510 выглядит точно также, как и все остальные серийные СВО под 120-мм вентилятор(ы). Конструкция проста до невозможности: радиатор, соединённый двумя шлангами с помпой и водоблоком.

На радиатор устанавливается 120-мм вентилятор, а можно и сразу два поставить, правда второй придётся докупать. Но отверстия для его крепления и винты в комплекте имеются. Вот и всё, собственно, описание конструкции данной системы.

Если переходить к деталям, то размеры алюминиевого радиатора составляют 155х121х40 мм, причём последнее значение (толщину) Zalman записывает в достоинства своей новой системы, но при этом «слегка» лукавит. Дело в том, что 40-мм это ширина боковых пластин на радиаторе, а толщина так называемого рабочего тела составляет всего 26 мм. Так что, если честно её заявлять, то никаких преимуществ в сравнении с конкурентами здесь нет.

Сам радиатор состоит из 11 плоских каналов по которым движется хладагент и между которыми приклеена алюминиевая гофролента.

Всё очень просто, никаких инноваций здесь нет.

Длина соединительных шлангов составляет 280 мм (без учёта фитингов), а их внешний диаметр равен 11 мм.

Под резиновой оболочкой находится металлическая спираль, предотвращающая перегибы шлангов при установке и эксплуатации системы.

На фитингах радиатора и водоблока шланги просто опрессованы.

Но, в отличие от радиатора, на водоблоке фитинги поворотные, что заметно упрощает их прохождение внутри корпуса системного блока.

Про помпу и водоблок в характеристиках системы не сказано практически ничего. Размеры этого компонента системы составляют Ø70х32 мм, подшипник помпы керамический, структура водоблока – микроканальная. Вот, в общем-то, и всё. Впрочем, ещё можно добавить, что по данным мониторинга скорость вращения ротора помпы составляет примерно 1550 об/мин.

Поэтому давайте разнообразим статью и разберём одну из двух систем, тем более, что в процессе доставки процедура разборки данного блока уже стартовала.

Итак, сверху под пластиковой крышкой находится электромотор и маленькая электросхема с одним конденсатором на 470 мФ.

Под пластиковой основой, на которой закреплён электромотор, находится маленькая трёхлопастная крыльчатка помпы, какая-то фигурная вставка из синтетического материала и силиконовая прокладка.

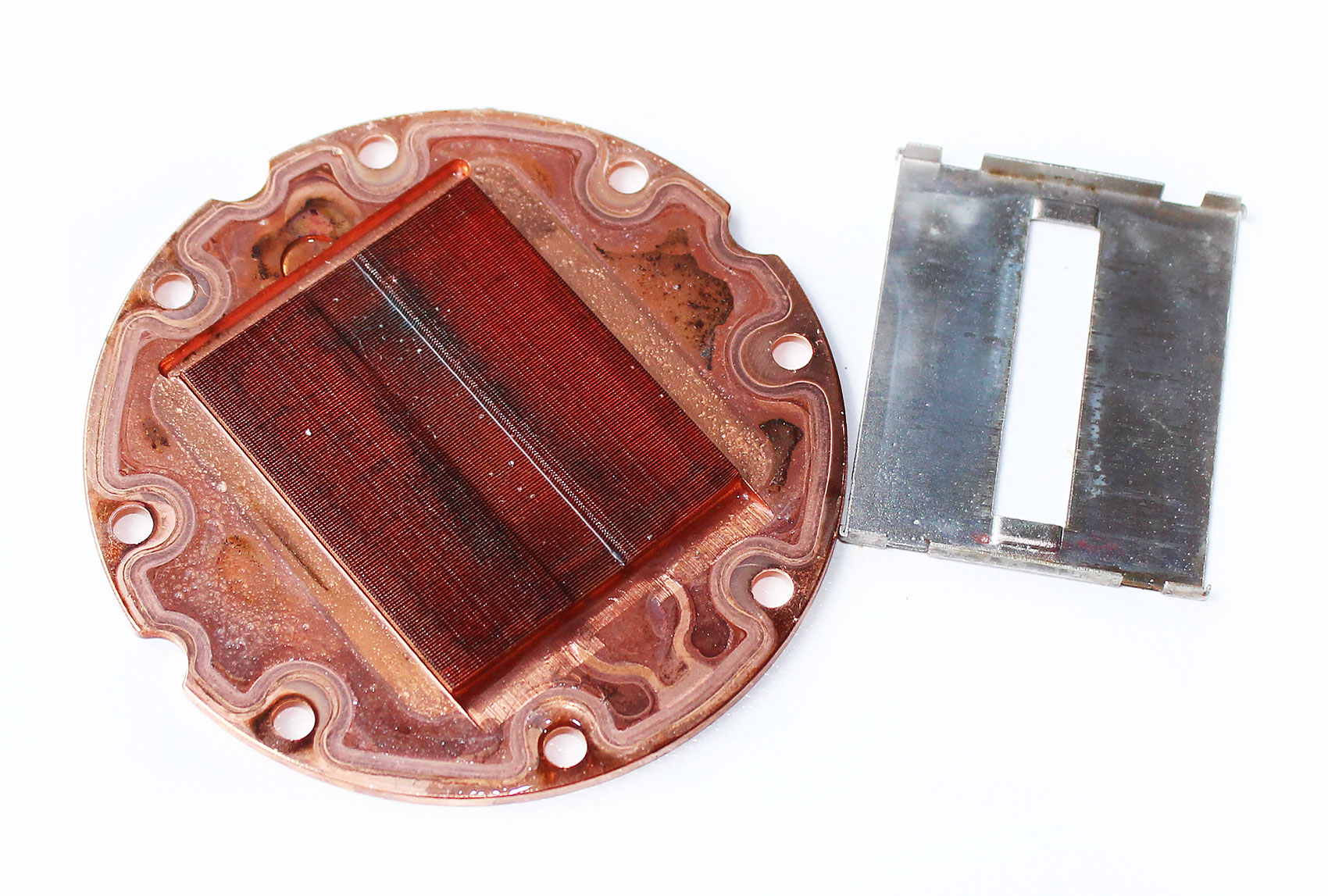

Следующими тремя компонентами помпы и водоблока являются пластиковое основание и вставка в нём, а также сама медная пластина водоблока.

Структуру водоблока действительно можно назвать микроканальной, правда высота рёбер составляет не более 2,5 мм, а их плотность такова, что при столь слабенькой помпе мы сомневаемся, что жидкость в них вообще проникает.

Хотя, если судить по рисунку на обратной стороне пластиковой крышки водоблока, жидкость всё же должна просачиваться через рёбра, так как деваться ей больше попросту некуда.

Качество обработки контактной поверхности основания водоблока Zalman SKADI LQ510 находится на достаточно высоком уровне, а его площадь более чем достаточна для любого теплораспределителя современного процессора.

К ровности контактной поверхности основания также не может быть никаких претензий. Благодаря этому, а также высокому усилию прижима крепления, мы получили равномерные отпечатки по всей площади теплораспределителя процессора.

Zalman SKADI LQ510 оснащается одним вентилятором размера 120х120х25 мм. Модель с индексом ZE1225BSM пока отсутствует в ассортименте выпускаемых Zalman вентиляторов и, по всей видимости, разработана эксклюзивно для систем жидкостного охлаждения серии SKADI. Чёрная рамка и девятилопастная полупрозрачная крыльчатка на четырёх спицах прекрасно гармонируют друг с другом.

Скорость вращения вентиляторов регулируется автоматически PWM-методом в диапазоне от 1000 до 2300 об/мин (±10%). При этом в характеристиках указан ещё один диапазон регулировки в режиме «Quiet Mode» – от 1000 до 1500 об/мин, однако как его активировать непонятно, ведь никаких переключателей на самом вентиляторе нет, как нет и переходников в комплекте поставки. Уровень шума данной модели вентилятора заявлен в диапазоне от 19,6 до 46,6 дБА. Статическое давление и воздушный поток в характеристиках не приведены, к сожалению.

На статоре вентилятора приклеена наклейка с информацией о модели, типе подшипника, напряжении и силе тока.

В качестве подшипника здесь используется «Long Life Bearing», то есть обычная втулка (скольжения). Срок службы подшипника в характеристиках не указан. Стартовое напряжение «вертушки» оказалось очень низким – оно равно 2,6 В, а максимальное энергопотребление составило 5,14 Вт. Диаметр крыльчатки вентилятора составляет 113 мм, диаметр статора – 43 мм, а длина четырёхпроводного кабеля в синтетической оплётке равна 305 мм.

В уголки крепления вентилятора вставлены мягкие силиконовые подушки.

Они призваны уменьшить передачу вибраций от вентилятора на радиатор и тем самым снизить уровень шума. Закрепление вентилятора на радиаторе осуществляется четырьмя длинными винтами. Как мы уже упоминали выше, винтов в комплекте восемь, что при покупке ещё одного ZE1225BSM позволит установить на радиатор сразу пару вентиляторов.

Добавим, что вентилятор оснащён синей подсветкой.


совместимость и установка

Систему Zalman SKADI LQ510 можно установить на любую современную платформу. В списке совместимых процессорных разъёмов указаны все актуальные на сегодня типы: для Intel это LGA775/115(х)/1366/2011, а для AMD – Socket AM2(+)/AM3(+)/FM1(2+). Разница в подготовке для установки водоблока на них заключается в типе прижимных пластин, которые крепятся к основанию водоблока. Для Intel пластина выглядит следующим образом.

Потом (на Intel LGA2011) остаётся только установить водоблок на процессор и равномерно притянуть его четырьмя винтами. Для других платформ используется универсальная усилительная пластина на обратную сторону материнской платы, имеющая съёмные пластиковые наконечники. Для Intel LGA775 ещё потребуется использовать специальную квадратную подложку по центру этой пластины.

Для размещения самой системы в корпусе системного блока потребуется одно посадочное место для 120-мм вентилятора. Причём, из-за сравнительно коротких шлангов оно должно быть размещено в непосредственной близости от процессорного разъёма, то есть на задней или верхней стенке корпуса системного блока. До передней стенки, куда некоторые пользователи также устанавливают подобные системы охлаждения, шланги Zalman SKADI LQ510 не дотянутся, как и провода помпы и вентилятора.

В нашем тестовом Antec Twelve Hundred система успешно разместилась на задней стенке системного блока.

Вентилятор мы установили на вдув в корпус, поскольку так эффективность охлаждения процессора системой Zalman SKADI LQ510 была на 3-4 градуса Цельсия выше, чем при установке его на выдув. А для более быстрого отвода нагретого воздуха увеличили скорость верхнего 200-мм вентилятора с 400 до 600 об/мин.

2. Тестовая конфигурация, инструментарий и методика тестирования

Тестирование систем охлаждения было проведено в закрытом корпусе системного блока следующей конфигурации:

Системная плата: Intel Siler DX79SR (Intel X79 Express, LGA 2011, BIOS 0594 от 06.08.2013);
Центральный процессор: Intel Core i7-3970X Extreme Edition 3,5/4,0 ГГц (Sandy Bridge-E, C2, 1,1 В, 6x256 Kбайт L2, 15 Мбайт L3);
Термоинтерфейс: ARCTIC MX-4;
Видеокарта: AMD Radeon HD 7770 GHz Edition 1 Гбайт GDDR5 128 бит 1000/4500 МГц (с пассивным медным радиатором кулера Deepcool V4000);
Оперативная память: DDR3 4x8 Гбайт G.SKILL TridentX F3-2133C9Q-32GTX (XMP 2133 МГц, 9-11-11-31, 1,6 В);
Системный диск: SSD 256 Гбайт Crucial m4 (SATA-III, CT256M4SSD2, BIOS v070H);
Диск для программ и игр: Western Digital VelociRaptor (SATA-II, 300 Гбайт, 10000 об/мин, 16 Мбайт, NCQ) в коробке Scythe Quiet Drive 3,5";
Архивный диск: Samsung Ecogreen F4 HD204UI (SATA-II, 2 Тбайт, 5400 об/мин, 32 Мбайт, NCQ);
Звуковая карта: Auzen X-Fi HomeTheater HD;
Корпус: Antec Twelve Hundred (передняя стенка – три Noiseblocker NB-Multiframe S-Series MF12-S2 на 1020 об/мин; задняя – два Noiseblocker NB-BlackSilentPRO PL-1 на 1020 об/мин; верхняя – штатный 200-мм вентилятор на 400 или 600 об/мин);
Панель управления и мониторинга: Zalman ZM-MFC3;
Блок питания: Corsair AX1200i (1200 Вт), 120-мм вентилятор;
Монитор: 27" Samsung S27A850D (DVI-I, 2560х1440, 60 Гц).

Для проведения базовых тестов шестиядерный процессор на опорной частоте 100 МГц при фиксированном в значении 44 множителе и активированной функции Load-Line Calibration был разогнан до 4,4 ГГц с повышением напряжения в BIOS материнской платы до 1,240~1,245 В. Технология Turbo Boost во время тестирования была выключена, а вот Hyper-Threading для повышения тепловыделения, напротив, активирована. Напряжение модулей оперативной памяти было зафиксировано на отметке 1,6125 В, а её частота составляла 2,133 ГГц с таймингами 9-11-11-20_CR1. Прочие параметры BIOS, относящиеся к разгону процессора или оперативной памяти, не изменялись.

Тестирование проведено в операционной системе Microsoft Windows 7 Ultimate x64 SP1. Программное обеспечение, использованное для теста, следующее:

LinX AVX Edition v0.6.4 – для создания нагрузки на процессор (объём выделенной памяти – 4500 Мбайт, Problem Size – 24234, два цикла по 11 минут);
Real Temp GT v3.70 – для мониторинга температуры ядер процессора;
Intel Extreme Tuning Utility v4.2.0.8 – для мониторинга и визуального контроля всех параметров системы при разгоне.

Полный снимок экрана во время проведения одного из циклов тестирования выглядит следующим образом.

Нагрузка на процессор создавалась двумя последовательными циклами LinX AVX с указанными выше настройками. На стабилизацию температуры процессора между циклами отводилось 8–10 минут. За окончательный результат, который вы увидите на диаграмме, принята максимальная температура самого горячего из шести ядер центрального процессора в пике нагрузки и в режиме простоя. Кроме того, в отдельной таблице будут приведены температуры всех ядер процессора и их усреднённые значения. Комнатная температура контролировалась установленным рядом с системным блоком электронным термометром с точностью измерений 0,1 °C, возможностью почасового мониторинга изменения температуры в помещении за последние 6 часов. Во время данного тестирования температура окружения была колебалась в диапазоне 23,7–24,1 °C.

Измерение уровня шума систем охлаждения осуществлялось с помощью электронного шумомера CENTER-321 в период от одного до трёх часов ночи в полностью закрытой комнате площадью около 20 кв.м. со стеклопакетами. Уровень шума измерялся вне корпуса системного блока, когда источником шума в комнате являлся только сам кулер и его вентилятор. Шумомер, зафиксированный на штативе, всегда располагался строго в одной точке на расстоянии ровно 150 мм от статора вентилятора. Системы охлаждения размещались на самом углу стола на пенополиуретановой подложке. Нижняя граница измерений шумомера составляет 29,8 дБА, а субъективно комфортный (просьба не путать с низким!) уровень шума кулеров при измерениях с такого расстояния находится около отметки 36 дБА. Условно тихий уровень шума принят нами у границы 33 дБА. Скорость вращения вентиляторов изменялась во всём диапазоне их работы с помощью специального контроллера путём изменения питающего напряжения с шагом 0,5 В.

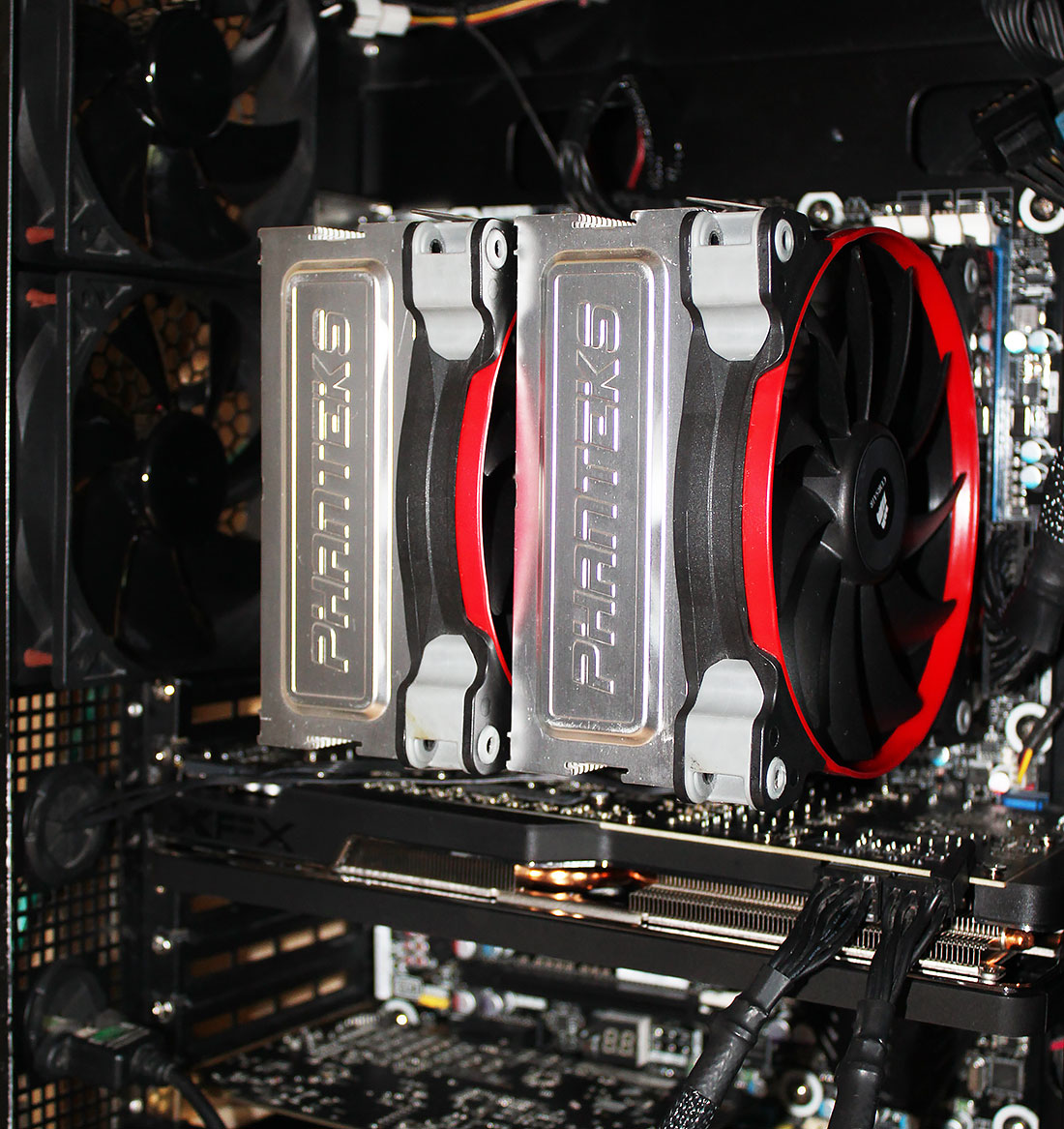

Эффективность охлаждения и уровень шума Zalman SKADI LQ510 мы сравнили с суперкулером Phanteks PH-TC14PЕ ($75-80), на сегодняшний день считающимся одним из лучших среди воздушных систем охлаждения. Он был протестирован в режиме с двумя вентиляторами Corsair AF140 Quiet Edition.

В свою очередь, Zalman SKADI LQ510 мы протестировали не только с одним штатным вентилятором, но и с двумя такими вентиляторами, установленными на радиатор на вдув-выдув.

Добавим, что регулировка скорости вращения всех вентиляторов систем охлаждения осуществлялась с помощью специального контроллера с точностью ±10 об/мин в диапазоне от 800 или 1000 об/мин до их максимума с шагом 200 или 400 об/мин.

3. Результаты тестирования и их анализ

эффективность охлаждения

Результаты тестирования эффективности систем охлаждения представлены на диаграмме и в таблице.

Результаты получились столь же предсказуемыми, сколь и неожиданными. Вряд ли кого-то удивляет тот факт, что система конструктивного типа Zalman SKADI LQ510 выигрывает у лучшего суперкулера при максимальной скорости одного своего штатного вентилятора, и в то же время колоссально теряет при снижении скорости до 1600 об/мин – сразу же 9 градусов Цельсия в пике нагрузки. При снижении скорости до 1200 об/мин температура возрастает ещё на 4 градуса Цельсия, а при минимальных для Zalman SKADI LQ510 1000 об/мин эффективность снижается на грандиозные 8 градусов Цельсия в пике нагрузки. В общем-то не удивительно, что данная система жидкостного охлаждения оказалась столь сильно зависима от скорости вращения вентиляторов.

Удивительно другое, ведь всего лишь установив на радиатор Zalman SKADI LQ510 ещё один 120-мм вентилятор, мы фактически получили систему охлаждения другого класса. Если при скорости 2400 об/мин выигрыш составляет всего два градуса Цельсия в пике нагрузки, то уже при 1600 об/мин удаётся отыграть 7 градусов Цельсия, при 1200 об/мин – восемь, а при минимальных 1000 об/мин и вовсе 12(!) градусов Цельсия. И вот в таком оснащении Zalman SKADI LQ510 вполне способна противостоять Phanteks PH-TC14PЕ, пусть и немного уступая по уровню шума (об этом в следующем подразделе). Так что Zalman SKADI LQ510 просто обязана оснащаться не одним 120-мм вентилятором, как сейчас, а двумя.

Давайте внесём полученные с помощью Zalman SKADI LQ510 результаты в сводную таблицу* и на диаграмму, где все протестированные нами сегодня и ранее системы охлаждения представлены в их штатных комплектациях при разгоне процессора до 4,4 ГГц и напряжении 1,240~1,250 В.

* – пиковая температура самого горячего ядра процессора отражена на диаграмме с учётом дельты от комнатной температуры и для всех систем охлаждения приведена к 25 градусам Цельсия.

При максимальной скорости вентилятора и высоком уровне шума Zalman SKADI LQ510 смогла занять очень высокое место в нашем рейтинге. Проще говоря, это лучшая система жидкостного охлаждения с радиатором под 120-мм вентилятор, опередившая ближайшего преследователя в лице своей же «сестры» Zalman LQ320 на 4 градуса Цельсия в пике нагрузки и уступив только двум более дорогим системам. В то же время, при минимальных 1000 об/мин эффективность системы и её место в рейтинге оставляют желать лучшего. Та же Zalman LQ320 оказалась на 3 градуса Цельсия лучше, хотя и несколько громче.

Далее мы продолжили изучение эффективности Zalman SKADI LQ510 при увеличенном разгоне процессора. Теперь его частота повышена до 4,6 ГГц при напряжении 1,300-1,305 В. В тихих режимах работы система Zalman не справилась с охлаждением процессора, поэтому количество результатов на диаграмме и в таблице заметно сократилось.

Преимущество Zalman SKADI LQ510 над воздушным суперкулером при максимальной скорости штатного вентилятора возросло до 4 градусов Цельсия. Однако уже при 1600 об/мин система занимает только последнее место, а при более низких скоростях вентилятора совсем не справилась с охлаждением разогнанного до 4,6 ГГц шестиядерного процессора. Вновь серьезно исправляют ситуацию два вентилятора на радиаторе Zalman. Два градуса Цельсия при максимальных 2400 об/мин, шесть при 1600 об/мин и при 1200 об/мин охлаждение процессору обеспечено. Жаль, что при 1000 об/мин даже пара вентиляторов на радиаторе Zalman SKADI LQ510 не гарантирует стабильность на такой частоте, но в целом результат для данной системы неплохой.

При проверке процессора на максимальный разгон под Zalman SKADI LQ510 на максимальной скорости вентиляторов удалось выяснить, что данная система способна обеспечить шестиядерному Intel Core i7-3970X Extreme Edition стабильность на частоте 4700 МГц, напряжении 1,34 В и пиковой температуре наиболее горячего ядра 79 градусов Цельсия.

Заносим данный результат в сводную таблицу нашего рейтинга предельного разгона процессора и на диаграмму.

Если не принимать во внимание высокий уровень шума, то результат вполне достойный, а установка второго вентилятора наверняка позволит достичь такого же результата при более низком уровне шума, к оценке которого мы сейчас и переходим.

уровень шума

Уровень шума участников нашего сегодняшнего тестирования был измерен во всём диапазоне работы их вентиляторов по изложенной в соответствующем разделе статьи методике и представлен на графике.

Вентилятор Zalman SKADI LQ510, являющийся основным источником шума в этой системе, проявил себя с лучшей стороны, оставаясь субъективно комфортным до скорости примерно 1170 об/мин и условно тихим до скорости 930-940 об/мин. Подшипник скольжения работает бесшумно, а крыльчатка и рамка прекрасно сбалансированы, поэтому слышен только поток воздуха. Нет ни треска, ни звука работы электродвигателя. Остаётся надеяться, что подшипник так тихо будет работать достаточно долго. Установка второго вентилятора увеличивает шум системы, но не на много. Так, теперь субъективно комфортный уровень снизился до скорости 1120 об/мин, а тихий – до 900 об/мин, что не критично. Помпа системы работает уж если не бесшумно, то крайне тихо, ограничившись всего 31,7 дБА по нашей методике.

Заключение

Система жидкостного охлаждения Zalman SKADI LQ510 хоть и является новой, но имеет те же старые проблемы, которые преследовали все прежние системы данной конструкции. Ввиду маленького алюминиевого радиатора и малого объёма охлаждающей жидкости, SKADI LQ510, как и её предшественники, оказалась крайне зависима от скорости вращения вентилятора. Фактически, систему можно назвать эффективной только при максимальной или (с большой натяжкой) выше среднего скорости, в комфортных или тихих режимах работы с охлаждением разогнанного процессора такая система справляется плохо. Мог бы серьёзно исправить ситуацию второй 120-мм вентилятор, будь он в комплекте Zalman SKADI LQ510, но по каким-то причинам его туда не включили. Так что противостояние с суперкулером компактная система жидкостного охлаждения в очередной раз проиграла. В её достоинствах остаются очень тихая помпа, универсальность и простота установки. Будем надеяться, что и розничная стоимость при появлении Zalman SKADI LQ510 в продаже станет её сильной стороной. Время покажет.
