Обзор внешнего накопителя Maxtor Shared Storage Plus объемом 500 Гб с сетевым интерфейсом

Введение

Сетевые технологии стремительно вторгаются в нашу жизнь. Еще лет десять назад они считались признаком высокого технического уровня отдельно взятых компаний, на которые хотелось равняться всем остальным. В наши дни наличием локальных сетей уже мало кого удивишь. Они стали достоянием практически всех пользователей, которые сталкиваются с ними не только в офисах, а многие из них используют их и в домашних условиях - достаточно модными среди владельцев компьютеров в последнее время стали локальные сети, объединяющие пользователей по территориальному признаку. Вполне понятно, что одной из главных задач, стоящих перед любым сетевым сообществом, является предоставление пользователям возможности эффективно использовать общие ресурсы. Естественно, что существует классический способ решения данной задачи, когда для этой цели выделяется специальный сервер, который хранит файлы общего пользования, но это не самое дешевое и не всегда самое удобное решения, поскольку в наши дни существует интересная альтернатива. Речь в нашей статье пойдет об одном из появившихся в последнее время внешних накопителей с сетевым интерфейсом. Особый интерес представляет тот факт, что емкость этого привода, выполненного на основе одного винчестера, является пока рекордной – равной 500 Гб. Мы уже рассматривали ранее два аналогичных устройства меньшей емкости компаний Maxtor (см. здесь) и Western Digital (см. здесь). Любопытно будет посмотреть, сказывается ли на практике увеличение объема приводов на реальных скоростных характеристиках этих специфических устройств.

Maxtor 3in1 Network Drive Shared Storage Plus H01R500

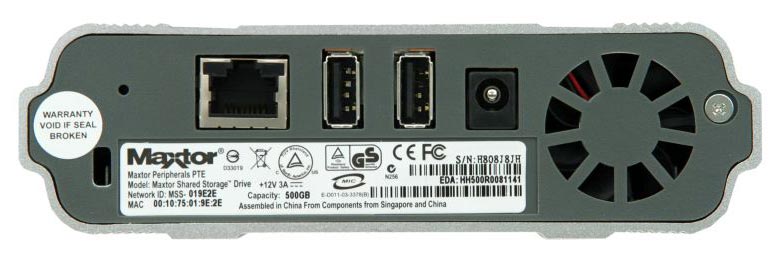

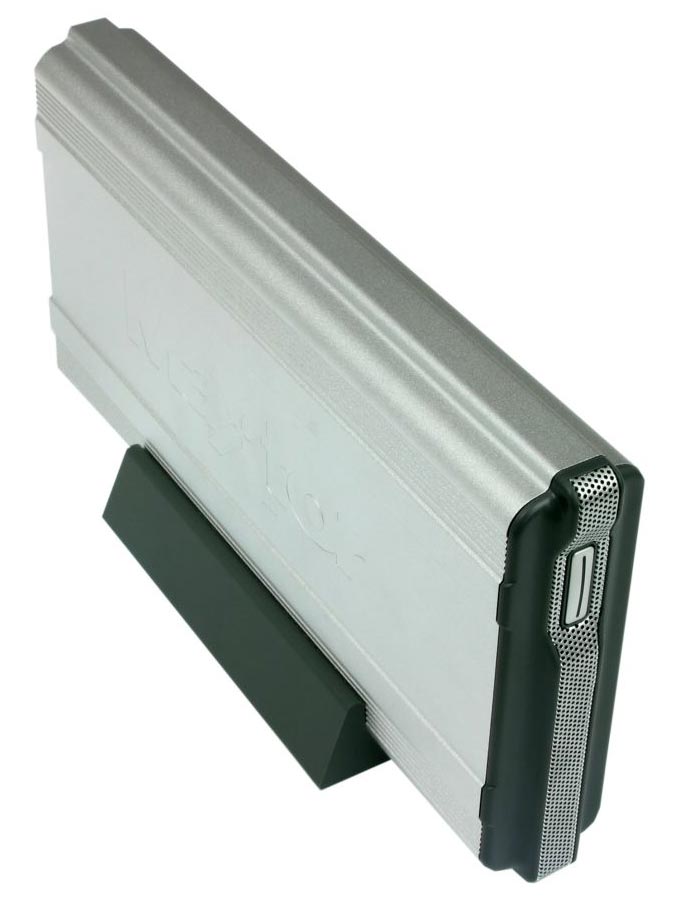

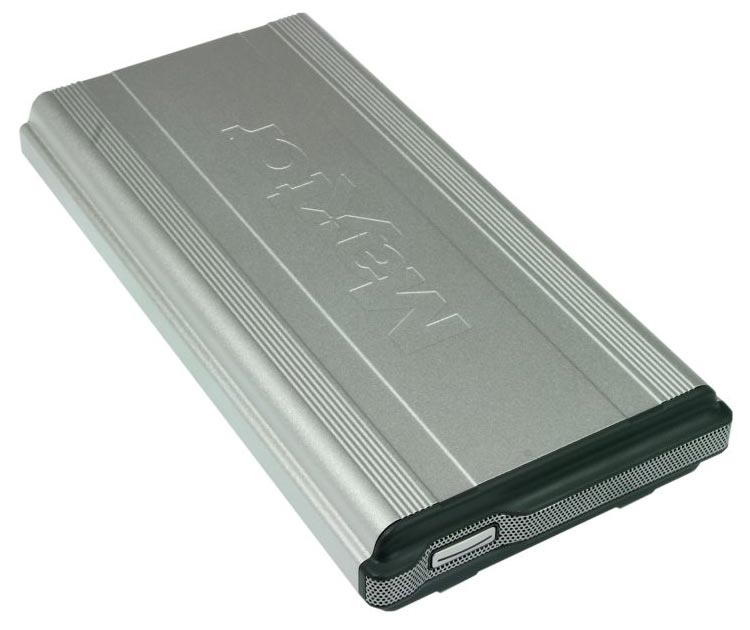

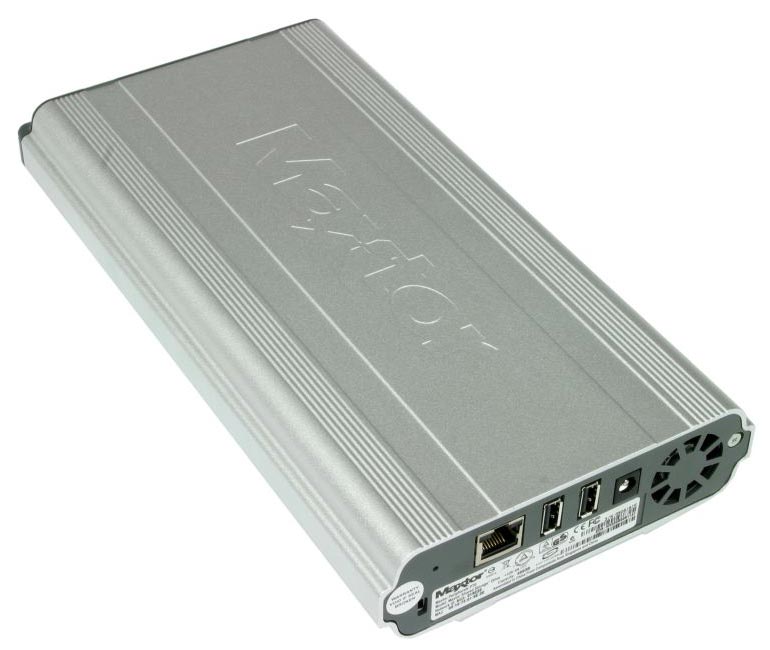

Длинный корпус привода семейства Shared Storage Plus выполнен из серебристо-серого алюминия, что увеличивает прочность конструкции и несколько улучшает теплоотвод по сравнению с пластиком. Наличие специальной подставки и отсутствие "ножек" на накопителе говорит о том, что, несмотря на принципиальную возможность работы привода как в горизонтальном, так и в вертикальном положении, предпочтительным является все же последнее из них. На лицевой стороне корпуса находится кнопка со светодиодом, который при включении устройства информирует желтым или зеленым светом о режиме его функционирования. На тыльной стороне накопителя размещены два порта USB, к которым при необходимости могут быть подключены принтеры или дополнительные внешние диски. Кроме этого там же находится силовой разъем и сетевой интерфейс RJ-45. Необходимо упомянуть еще и о наличии там встроенного вентилятора, обеспечивающего улучшенный тепловой режим для встроенного винчестера, поскольку большой объем хранящихся на нем данных и увеличенная частота обращений к этому общедоступному ресурсу неминуемо связана с высокой рабочей температурой жесткого диска.
Емкость накопителя, равная 500 Гб, способна обеспечить потребности в размещении информации довольно большой группы людей. Встроенный в привод винчестер имеет скорость вращения шпинделя 7200 об./мин. Объем его буфера составляет 16 Мб. Среднее время поиска не превышает 9 мс. Как мы видим, жесткий диск имеет довольно высокие характеристики быстродействия. К сожалению, в ряде случаев оно на практике может быть существенно ограничено из-за того, что накопитель отвечает стандартам LAN IEEE 802.1 и IEEE 802.3u. Это означает поддержку 10Base-T/100Base-TX Ethernet, хотя хотелось быть видеть и возможность работы с 1 Гбит Ethernet. Оба порта USB соответствуют спецификации 2.0. Накопитель предназначен для функционирования при температуре окружающей среды от 5 до 35 градусов Цельсия. Габаритные размеры устройства составляют 41 х 140 х 271 мм, а вес равен 1.7 кг.

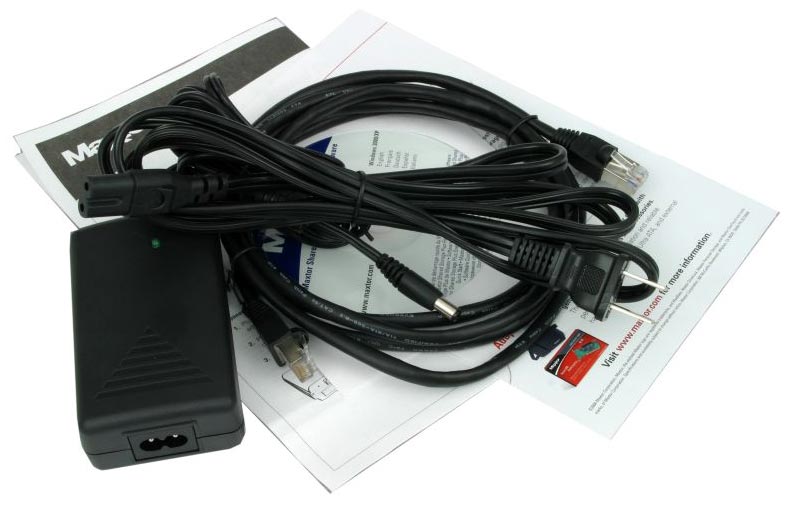

В комплектацию внешнего накопителя входит руководство по быстрому старту, кабель Ethernet, силовой адаптер с кабелем, подставка, компакт-диск с программным обеспечением и гарантийный талон.

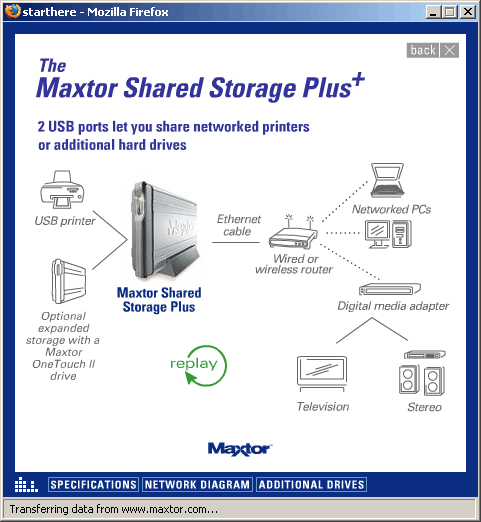

Несколько слов о программном обеспечении. Quick Start CD позволяет в автоматическом режиме выполнить все основные операции по подготовке привода для работы в сети, после чего он выглядит как обычный локальный диск. Благодаря интерфейсу стандартного броузера, пользователи могут легко осуществлять операции по разграничению прав доступа к ресурсам, размещенным на приводе. Чтобы организовать хранение документов на сетевом накопителе, достаточно перетащить их на его пиктограмму на рабочем столе. Благодаря эксклюзивной фирменной опции Drag and Drop, все данные будут автоматически отсортированы по типу файлов и размещены в соответствующие папки. Еще одна оригинальная функция SimpleView позволяет осуществить быструю процедуру резервирования файлов и придания им архивного статуса для всех пользователей. Возможно воспроизведение фотографий, видео и музыки в домашних развлекательных сетях с сетевого накопителя (Media Server) в случае наличия специального UpnP сертифицированного адаптера (Digital Media Adapter).
Ориентировочная розничная стоимость привода составляет 420 у.е.

Методика тестирования

В ходе тестирования привода использовались программа FC-Test 1.0.

Тестовая система была следующей:

Системная плата – Albatron PX865PE Pro II;
Центральный процессор – Intel Pentium 4 2.4 ГГц;
Жесткий диск – IBM DTLA-307015 15 Гб;
Графический адаптер – Radeon 7000;
ОЗУ – 256 Мб PC2700;
Операционная система – Microsoft Windows 2000 с Service Pack 4.

В ходе тестирования накопитель был подключен к гигабитному сетевому контроллеру 3Com, интегрированному на материнской плате.
Учитывая, что специализированных внешних накопителей с сетевым интерфейсом пока не так много, мы сравним Maxtor H01R500 с двумя другими приводами подобного типа, протестированных нами ранее. Речь идет о Maxtor H01P200 и Western Digital WDXE3200JBN.

FC-Test

Внешние накопители с сетевым интерфейсом предназначены для выполнения ограниченного типа дисковых операций. Речь, как Вы понимаете, идет о записи и копировании файлов. В этой связи, как в предыдущих случаях, мы сочли правильным ограничить ход тестирования только этими операциями. Естественно, что в остальных аспектах наша отработанная методика не изменилась. Для определения скорости чтения и записи использовались все те же пять паттернов, отличающиеся между собой количеством и объемом входящих в них файлов. Три из них: ISO, MP3 и Install состоят из ограниченного числа файлов большого объема, а два других из большого количества мелких. Все результаты были получены для ситуации, когда использовалась файловая система NTFS.

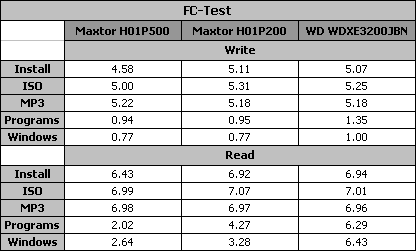

На первой диаграмме представлена скорость записи (создания) файлов. Сразу становится понятным, что в данном соревновании индивидуальные скоростные показатели накопителей не являются решающим фактором. Максимальное быстродействие привода Maxtor H01R500 оказалось не выше, чем у двух других устройств. Более того, при работе с двумя паттернами, состоящими из файлов небольшого размера, он оказался менее производительным, чем накопитель Western Digital. Причина подобной ситуации связана с тем, что при всем своем "желании" сетевые приводы не могут реализовать свой скоростной потенциал. Он упирается в низкую пропускную способность интерфейса 100Base-TX Ethernet, выше которого они "прыгнуть" не могут. Естественно, что все показатели максимального быстродействия при этом "причесываются", и мы видим только разницу в результатах при работе с большим количеством мелких файлов.


Ничего принципиально нового не приносит и изучение второй диаграммы, которая отражает скорость чтения файлов. Конечно, максимальные показатели у всех накопителей здесь повыше, но все равно они очень далеки от потенциального быстродействия накопителей. Интересующий нас привод Maxtor H01R500 выглядит хуже своих оппонентов. Особенно это касается его эффективности при работе с наборами мелких файлов. В целом мы опять столкнулись с ситуацией, когда производительность внешних накопителей нивелируется низкой пропускной способностью сетевого интерфейса.

Подведение итогов

Тестирование очередного привода с сетевым интерфейсом, а в данном случае речь идет о Maxtor H01R500, входящем в семейство Shared Storage Plus, продемонстрировало, что рассчитывать на какие-то выдающиеся результаты совершенно безнадежное дело. Причина этого, конечно, кроется не в низком быстродействии самого накопителя, а в недостаточной пропускной способности сетевого интерфейса, ограниченного теоретической величиной 100 Мегабит в секунду. В подобной ситуации современные винчестеры, установленные в приводах, не могут в полной мере реализовать свой скоростной потенциал. Не стал исключением и герой нашей статьи, обладающий рекордной емкостью 500 Гб. Увы, никакого преимущества кроме этого перед устройствами, протестированными нами ранее, он не имеет. Не помогает в данном случае и больший объем буфера – 16 Мб против 8 Мб у оппонентов. Можно даже отметить его менее эффективную работу с файлами малого размера. Для того чтобы улучшить скоростные характеристики накопителя столь большой емкости, необходимо перейти на использование сетевого интерфейса с гигабитной пропускной способностью, который давно уже не является каким-то эксклюзивом. Чем больше объем переносимых данных, тем меньше времени тогда затратится на выполнение этой операции. Будем надеяться, что компания Seagate придерживается аналогичного мнения и внесет соответствующие коррективы в производственную политику после объединения с Maxtor.
