EVGA H55 — малоинтересная LGA1156-плата

Предисловие

Знаете ли вы, чем интересны материнские платы компании EVGA, базирующиеся на новых наборах логики Intel H57/H55 Express? Допустимы разные варианты ответов, мне же показалось странным, что среди них нет ни одной платы на Intel H57 Express. Раздел «Intel H57/H55 Series Family» на сайте EVGA есть, а там лишь две платы на H55. Непонятно, да? На самом деле, на момент анонса новых процессоров и наборов микросхем Intel компанией EVGA было представлено три платы и одна из них на H57. Сведения о плате с непритязательным названием EVGA H57 ещё можно найти. Это полноразмерная плата, с двумя разъёмами PCI Express x16, с парой дополнительных контроллеров: один добавляет поддержку PATA и два порта SATA, второй обеспечивает два порта IEEE1394 (FireWire). Эта плата является почти точной копией героини нашего сегодняшнего обзора — платы EVGA H55, за исключением разных наборов логики и соответствующих им отличий, конечно. В частности, на плате EVGA H57 на два порта USB больше, а ещё есть два разъёма PCI Express x1.

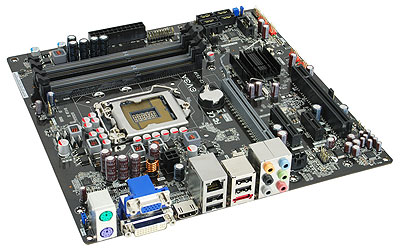

Плате EVGA H55 посвящена сегодняшняя статья, а кроме неё у EVGA есть ещё одна плата на логике Intel H55 Express, она называется EVGA H55V. Это плата формата microATX и она намного проще. Дополнительных контроллеров не применяется, нет радиаторов на элементах преобразователя питания процессора, да и сама схема питания упрощена. Разъём питания процессора ATX12V четырёхконтактный, по соседству с твердотельными нетрудно заметить многочисленные электролитические конденсаторы. Впрочем, у платы есть и преимущества по сравнению с двумя другими моделями. К примеру, на задней панели нашлось место для порта eSATA.

Кстати, на плате EVGA H55V можно заметить место, зарезервированное под ещё один разъём для двух портов USB. То есть, теоретически, компания EVGA может выпустить плату с предположительным названием EVGA H57V, которая базируется на том же дизайне печатной платы, но использует другой набор микросхем.

У нас нет достоверной информации, почему компания EVGA отказалась от выпуска плат на логике Intel H57 Express вообще и от платы EVGA H57 в частности. Не будем гадать о причинах, а лучше познакомимся с очень похожей на исчезнувшую модель платой EVGA H55, её способностями и возможностями. Кто знает, может мы сумеем найти ответ?

Упаковка и комплектация

Упаковка материнской платы EVGA H55 оформлена как всегда неброско. Помимо логотипов поддерживаемых процессоров на лицевой стороне коробки нашлось лишь место для значка «NVIDIA PhysX Ready». О поддержке платами EVGA технологий компании ATI традиционно замалчивается.

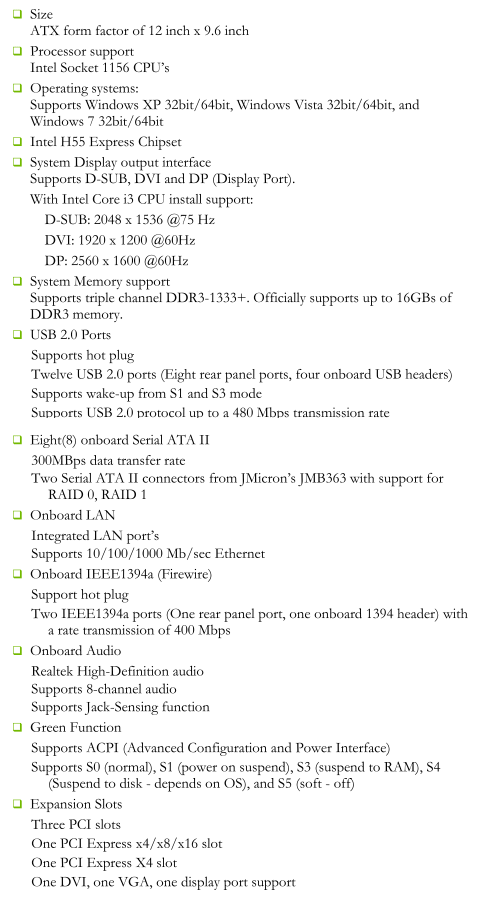

На обратной стороне коробки логотипы дублируются, кроме того, можно увидеть фотографию платы, краткий список технических характеристик и перечень содержимого упаковки.

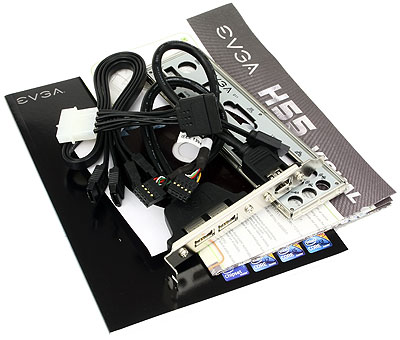

Все комплектующие, также традиционно для плат EVGA, упакованы в индивидуальные антистатические пакеты, да и сам набор аксессуаров чуть богаче, чем обычно имеется у плат на логике Intel H57/H55 Express:

два SATA-кабеля с металлическими защёлками с одной стороны;
переходник для подключения питания к двум SATA-устройствам;
дополнительная планка с двумя портами USB и одним IEEE1394 (FireWire);
заглушка на заднюю панель (I/O Shield);
плакат с инструкциями по сборке на нескольких языках (Visual Guide);
руководство пользователя;
СD-диск с программным обеспечением и драйверами.

Дизайн и возможности

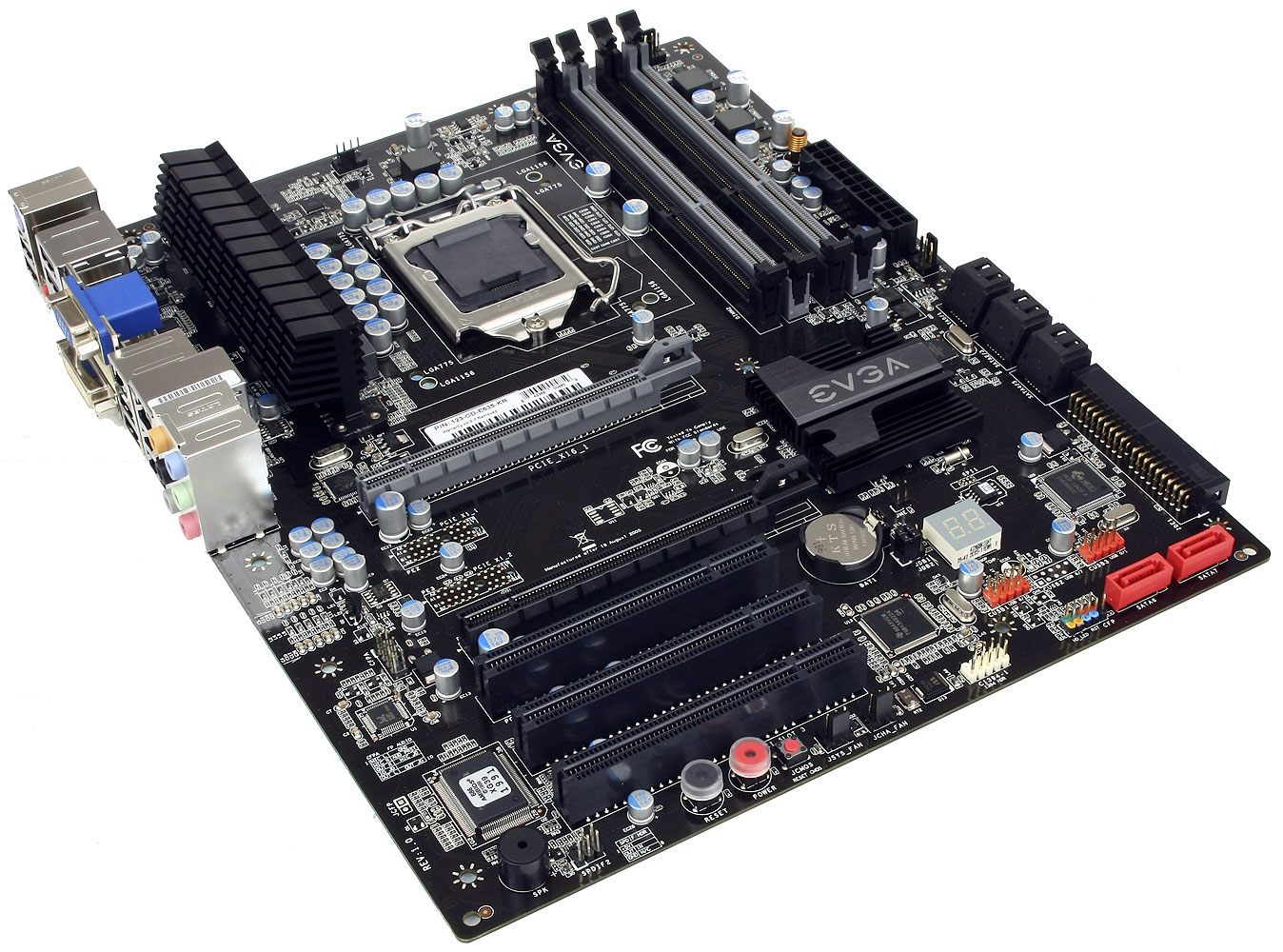

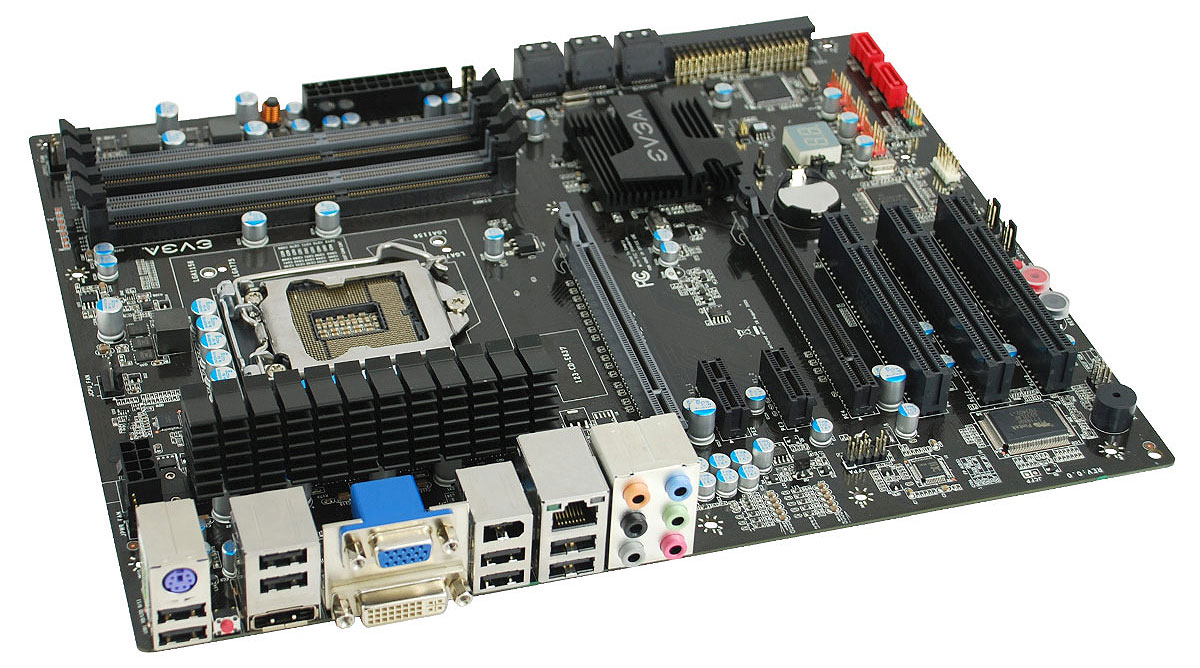

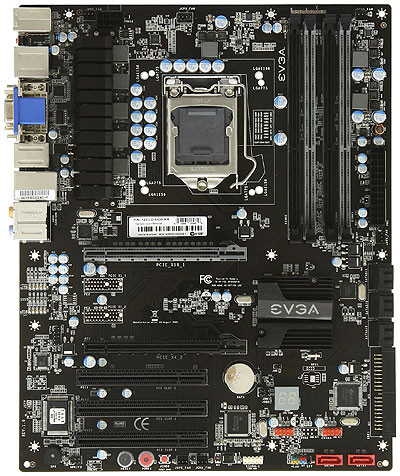

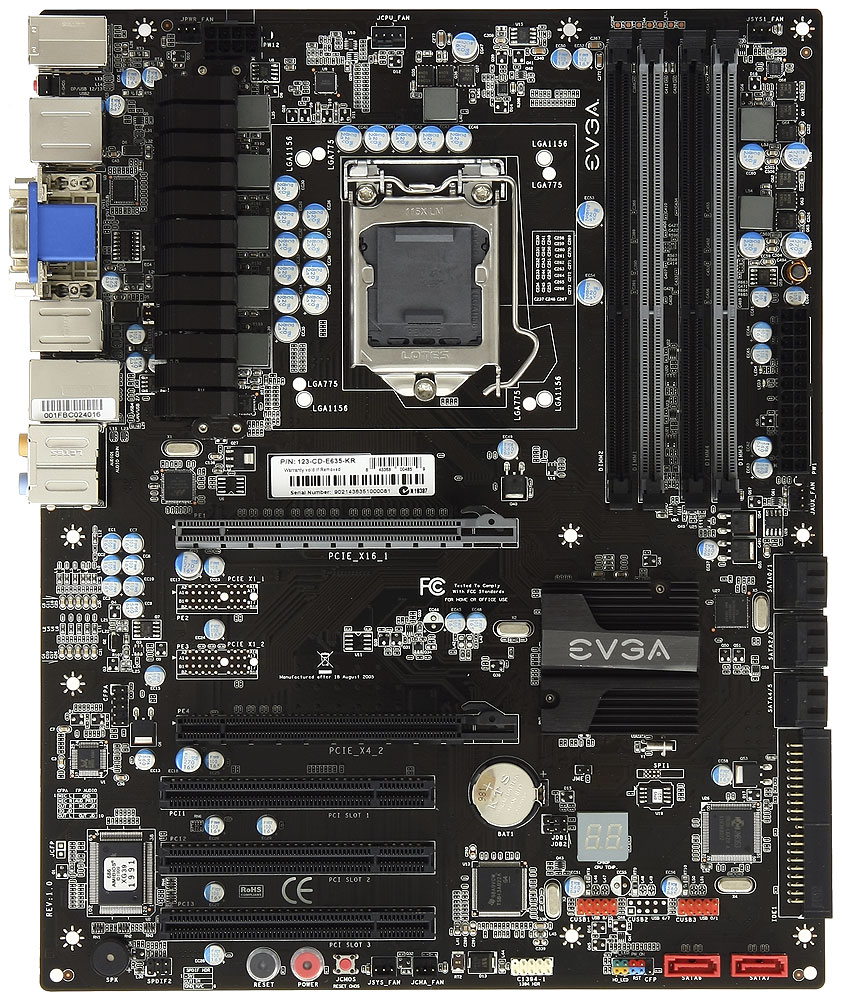

Мы уже не первый раз встречаемся с материнскими платами EVGA, во время внешнего осмотра они обычно производят хорошее впечатление, и плата EVGA H55 не является исключением из этого неписаного правила. Плата неплохо спроектирована, чему отчасти способствует её полноразмерный формат — можно размещать элементы на наиболее удобных позициях, не слишком опасаясь столкнуться с нехваткой свободной площади. Качество изготовления тоже традиционно высокое, как и всегда у плат EVGA.

Возможности набора логики Intel H55 Express, на котором базируется плата, расширены с помощью ряда дополнительных контроллеров. К шести портам Serial ATA 3 Гбит/с, которые обеспечивает чипсет, добавлено ещё два порта SATA 3 Гбит/с (разъёмы красного цвета) благодаря контроллеру JMicron JMB363. В отличие от чипсетных, эти порты позволяют объединять подключенные к ним диски в массивы RAID 0 и RAID 1. Кроме того, контроллер добавляет поддержку двух устройств Parallel ATA. Из двух разъёмов формата PCI Express x16 для видеокарт только верхний полнофункционален, нижний способен обеспечить лишь скорость PCI-E x4.

EVGA H55 обладает рядом возможностей, которые нехарактерны для относительно простых плат с возможностью использования интегрированной графики. В частности, чуть выше разъёмов для модулей памяти можно обнаружить контактные точки «EVGA EZ Voltages read points». С помощью вольтметра они позволяют проконтролировать ряд важнейших напряжений, которыми способна управлять плата. В нижней части платы можно заметить индикатор POST-кодов, после окончания стартовой процедуры он будет показывать температуру процессора. Имеются кнопки включения, перезагрузки и обнуления настроек BIOS, две первые, как и индикатор POST-кодов, тоже обладают расширенной функциональностью. Красный светодиод в кнопке включения зажигается во время работы, а жёлтый светодиод в кнопке перезагрузки служит индикатором активности накопителей.

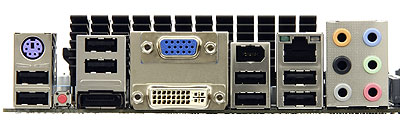

На задней панели платы можно обнаружить Display Port, кнопку для обнуления настроек BIOS и сразу восемь разъёмов USB2.0 — такое количество совсем не лишнее для современных плат. Напомним, что в комплект входит дополнительная планка с двумя портами USB и одним IEEE1394 (FireWire), а оставшиеся два порта USB2.0 на плате обычно можно вывести на переднюю панель системного блока. В результате EVGA H55 позволяет использовать все 12 портов USB2.0, которые обеспечивает набор логики Intel H55 Express. Редкая и полезная возможность! К сожалению, её реализация потребовала ограничить способности платы в других областях. Так на задней панели нет цифровых выходов звука, портов eSATA, разъёма HDMI.

Всего на задней панели платы можно найти следующий набор элементов:

разъём PS/2 для подключения клавиатуры;
кнопку для обнуления настроек BIOS;
разъёмы Display Port, DVI и D-Sub, которые могут работать только при использовании процессоров Clarkdale с интегрированной графикой;
шесть аналоговых звуковых разъёмов, работу которых обеспечивает восьмиканальный кодек Realtek ALC889;
порт IEEE1394 (FireWire), он реализован благодаря контроллеру T.I. TSB43AB22A, второй порт можно найти в виде разъёма на плате;
восемь портов USB, ещё четыре можно подключить к двум разъёмам на плате;
разъём локальной сети (сетевой адаптер построен на гигабитном контроллере Marvell Yukon 88E8057).

В руководстве к плате отсутствует схема размещения отдельных элементов, что очень жаль, её удобно использовать, чтобы чуть с иной точки зрения взглянуть на плату и оценить её возможности. Иногда схема позволяет даже обнаружить некоторые способности, которые не были замечены при внешнем осмотре. Зато мы можем воспользоваться перечнем технических характеристик платы из руководства, поскольку на сайте EVGA информации не очень много.

В целом после внешнего осмотра плата EVGA H55 оставила очень неплохое впечатление. У неё хороший дизайн, высокое качество изготовления, широкий набор способностей. Был замечен ряд недостатков, например отсутствие на задней панели цифровых выходов звука, портов eSATA, разъёма HDMI, но они отчасти компенсируются многочисленными достоинствами платы в других областях.

Изучаем BIOS Setup

Обычно мы детально рассматриваем возможности BIOS материнских плат, при этом современные технологии и наш многолетний опыт позволяют обеспечить достаточно высокое качество изображений при сравнительно небольшом «весе» каждой картинки. Однако далеко не всех читателей интересуют такие подробности, а «перелистывание» множества экранов вызывает утомление и даже раздражение. В связи с этим снимки BIOS с нашими комментариями вынесены на отдельную страницу, и мы приглашаем всех желающих с ними ознакомиться.

Обзор возможностей BIOS платы EVGA H55

В целом BIOS платы EVGA H55 имеет почти все необходимые параметры, отдельные моменты реализованы очень удобно. Разочаровывает непродуманная организация, которая во многом повторяет базовую структуру AMIBIOS и подверглась лишь частичной коррекции и переработке, а также неудовлетворительная работа с профилями настроек.

Конфигурация тестовой системы

Все эксперименты проводились на тестовой системе, включающей следующий набор компонентов:

Материнская плата — EVGA H55 rev. 1.0, 123-CD-E635-KR (LGA1156, Intel H55 Express, версия BIOS A49 22.12.09);
Процессор — Intel Core i3-540 (3,06 ГГц, базовая частота 133 МГц, кэш L3 4 МБ, Clarkdale, напряжение питания 1,025 В);
Память — 2 x 2048 Мбайт OCZ DDR3 PC3-12800 Blade Series Low Voltage OCZ3B1600LV6GK, (1600 МГц, 6-6-6-24, напряжение питания 1,65 В);
Видеокарта — HIS HD 5850, H585F1GDG (ATI Radeon HD 5850, Cypress, 40нм, 725/4000 МГц, 256-битная GDDR5 1024 МБ);
Дисковая подсистема — Seagate Barracuda XT, ST32000641AS (2 ТБ, SATA 6 Гбит/с, 7200 об./мин, кэш 64 МБ);
Оптические накопители — DVD±RW Sony NEC Optiarc AD-7173A;
Система охлаждения — Scythe Mugen 2 Revision B (SCMG-2100);
Термопаста — Zalman CSL 850;
Блок питания — OCZ GameXStream OCZGXS700 (700 Вт) с вентилятором Zalman ZM-F3;
Корпус — открытый тестовый стенд.

В качестве операционной системы использовалась Microsoft Windows 7 Ultimate 64 бит (Microsoft Windows, Version 6.1, Build 7600), комплект драйверов для набора микросхем Intel Chipset Software Installation Utility 9.1.1.1025, драйвер видеокарты — ATI Catalyst 10.2.

Особенности работы и разгона

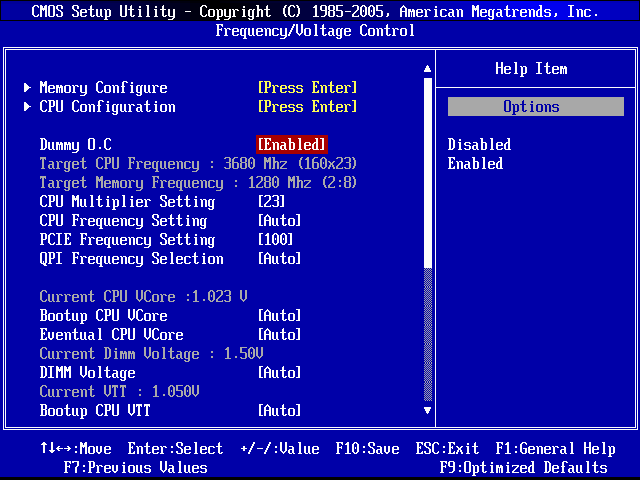

При работе в номинальном режиме плата EVGA H55 досаждала разве что двукратным писком неотключаемого пьезодинамика при каждом старте, а в остальном никаких сложностей замечено не было. Что касается разгона, то тут возникли серьёзные затруднения. Для начала нужно сказать, что в BIOS имеется возможность автоматического разгона, так называемый «Dummy O.C», что можно перевести, как «разгон для тупых». Грубовато, но правильно, ведь при этом базовая частота увеличивается лишь до 160 МГц, напряжения повышаются, энергосберегающие технологии отключаются. Разгон с помощью этой функции очень прост, но недостаточно эффективен, не задействует полностью реальные возможности процессора, поэтому пользоваться им можно, но лучше самому подобрать оптимальные параметры.

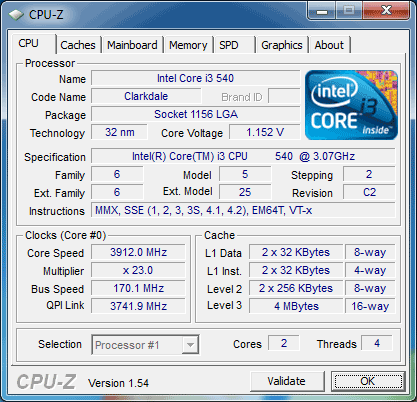

К сожалению, даже при разгоне вручную далеко от достигнутых после применения «Dummy O.C» результатов уйти не удалось. Со сниженным коэффициентом умножения процессора большинство плат спокойно работает при увеличении базовой частоты до 200 МГц или даже выше. Однако EVGA H55 лишь на частоте 170 МГц работала стабильно, на частоте 175 МГц могла только стартовать, но была не в состоянии загрузить операционную систему, а на более высоких частотах даже не запускалась. Потому и пришлось ограничиться разгоном процессора лишь до 3,9 ГГц, в то время как все остальные платы, способные разгонять, могли увеличить частоту нашего процессора до 4,5 ГГц. Память при этом осталась работать на довольно низкой частоте 1360 МГц с таймингами 6-6-6-16-1T. При попытке повысить частоту работы памяти до 1700 МГц плата опять же отказывалась стартовать.

Надо сказать, что плата EVGA H55 появилась у нас довольно давно, но мы сознательно откладывали её обзор в надежде, что вскоре появится новая версия BIOS, которая, возможно, исправит ситуацию. К сожалению, до сих пор ни одного обновления BIOS на сайте EVGA так и не появилось. Мы проводили тесты при использовании прошивки A49, датированной ещё прошлым годом.

Сравнение производительности

Сравнение материнских плат по скорости мы традиционно проводим в двух режимах: когда система работает в номинальных условиях и при разгоне. Первый режим интересен с той точки зрения, что позволяет выяснить, насколько удачно материнские платы работают по умолчанию. Известно, что значительная часть пользователей не занимается тонкой настройкой системы, они лишь устанавливают в BIOS оптимальные параметры и больше ничего не меняют. Вот и мы проводим проверку, практически никак не вмешиваясь в заданные платами по умолчанию значения. Для сравнения мы воспользовались результатами, полученными ранее во время тестов материнских плат Asus P7H57D-V EVO, Gigabyte GA-H55M-USB3 и GA-H57M-USB3, Intel DH55TC и MSI H57M-ED65. На диаграммах результаты плат отсортированы от лучшего значения к худшему, а показания платы EVGA H55 выделены более тёмным цветом.

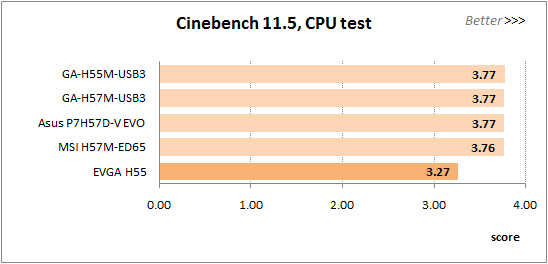

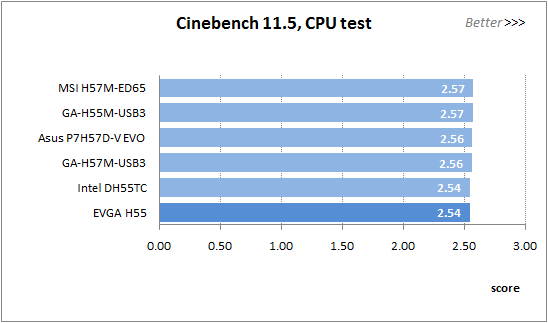

Недавно появилась новая версия программы Cinebench 11.5, мы пятикратно проводим процессорные тесты и усредняем полученные результаты.

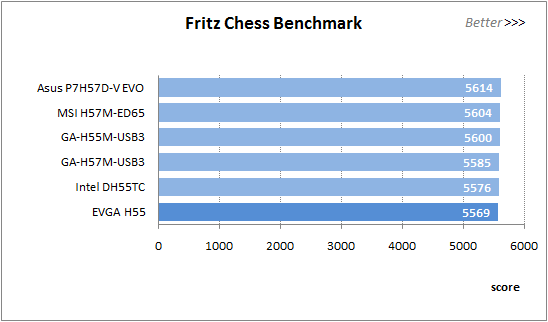

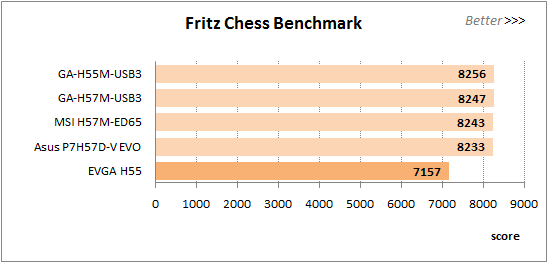

Утилита Fritz Chess Benchmark используется в тестах уже очень давно и отлично себя зарекомендовала. Она выдаёт хорошо повторяющиеся результаты, производительность отлично масштабируется в зависимости от количества используемых вычислительных потоков.

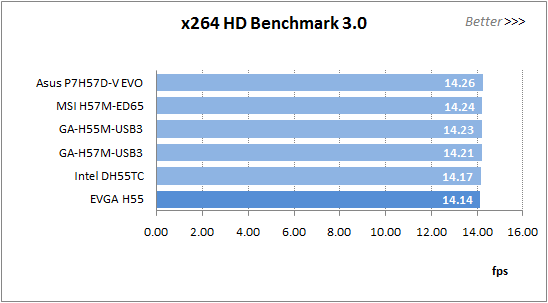

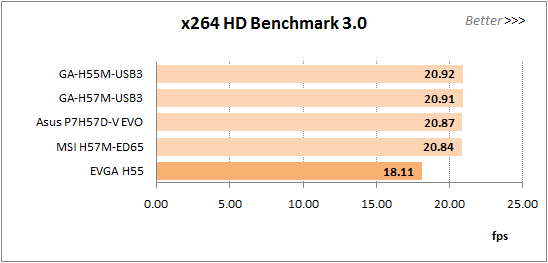

В тесте x264 HD Benchmark 3.0 небольшой видеоклип кодируется в два прохода, а весь процесс повторяется четыре раза. Усреднённые результаты второго прохода представлены на диаграмме.

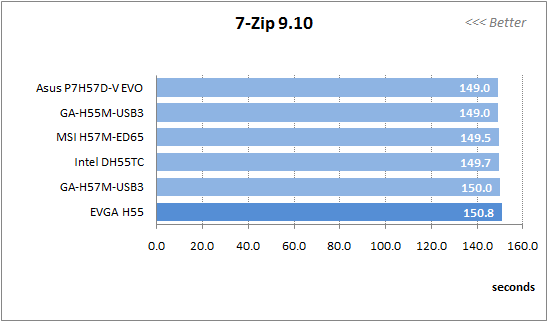

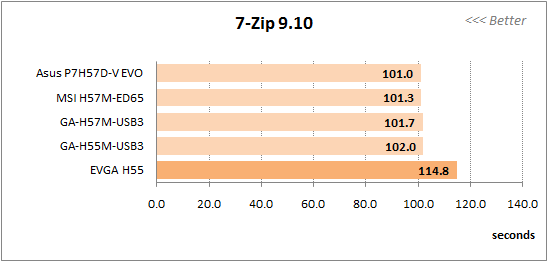

В тесте на архивацию данных файл размером в один гигабайт упаковывается с использованием алгоритмов LZMA2, остальные параметры сжатия остаются в значениях по умолчанию.

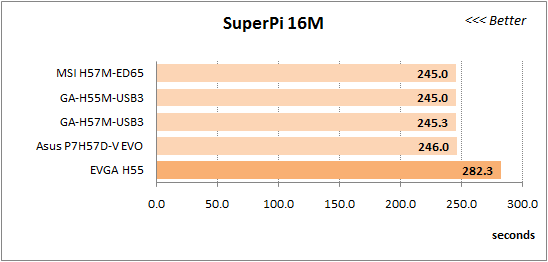

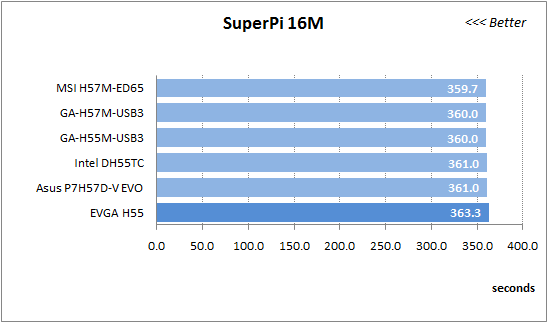

Как и в тесте на сжатие, чем быстрее будет выполнен расчёт 16 миллионов знаков числа Пи, тем лучше. Это единственный тест, где количество ядер процессора не играет никакой роли, нагрузка однопоточная.

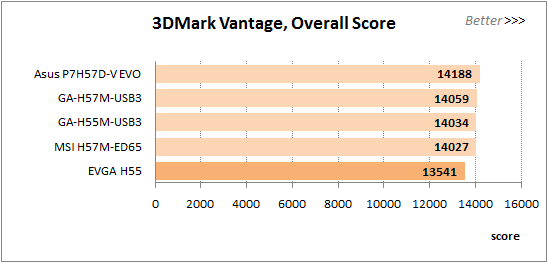

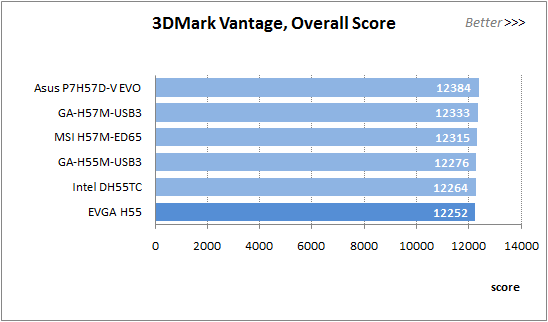

Комплексные тесты производительности одновременно хороши и плохи тем, что они комплексные, однако тест 3DMark Vantage завоевал широкую популярность. На диаграмме представлен результат трёхкратного прохождения цикла тестов.

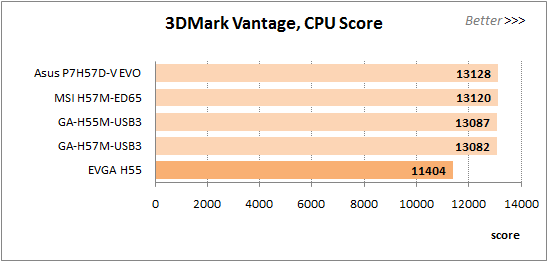

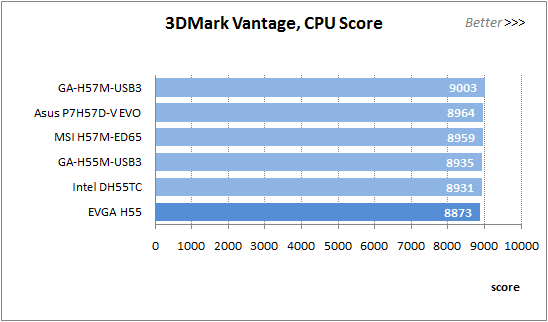

Поскольку видеокарта в наших обзорах не разгоняется, на следующей диаграмме использованы лишь результаты процессорных тестов 3DMark Vantage.

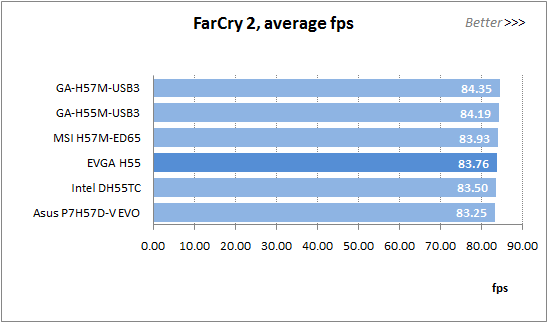

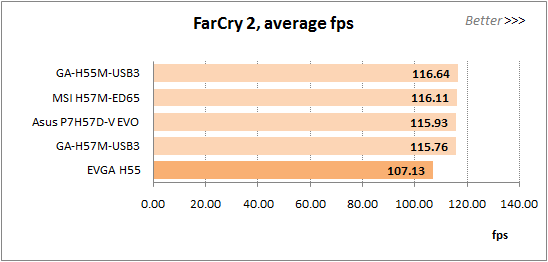

С помощью встроенного теста FC2 Benchmark Tool проводим десятикратный проход карты Ranch Small при разрешении 1280x1024 со средними и высокими настройками качества и использовании DirectX 10.

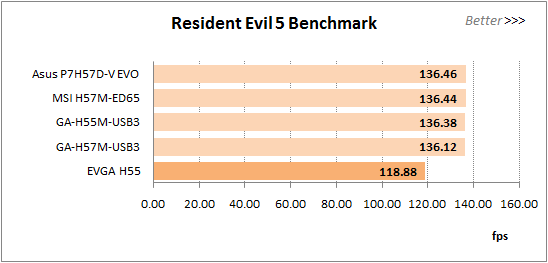

Игра Resident Evil 5 тоже обладает встроенным тестом для замеров производительности. Её особенность в том, что она превосходно использует возможности многоядерных процессоров. Тесты проводятся в режиме DirectX 10, при разрешении 1280x1024 со средними настройками качества, результаты пятикратного прохода усредняются.

Последнее место, которое заняла плата EVGA H55 во время тестов, не удивляет ни нас, ни наших постоянных читателей. Можно вспомнить обзор платы EVGA P55 FTW, которая тоже очень незначительно, но явно отставала от соперниц, работающих в таких же условиях. По всей видимости, подобное положение характерно для плат EVGA, однако отставание настолько невелико, что его можно заметить только во время тестов. Оно неприятно больше с психологической, чем с практической точки зрения, и не создаст никаких сложностей при повседневной работе. К тому же плата EVGA P55 FTW очень неплохо проявила себя при разгоне, чего нельзя сказать о нашей сегодняшней испытуемой. Мы даже сомневались, нужно ли приводить результаты сравнения, ведь очевидно, что производительность процессора, работающего на частоте 3,9 ГГц, будет заведомо ниже, чем на частоте 4,5 ГГц, как у всех остальных плат. В конечном итоге решено было всё же провести тесты, подобное отставание символическим уже никак не назовёшь, но это всё, на что способна плата EVGA H55 при разгоне.

Справедливости ради нужно сказать, что плата EVGA H55 лишь формально находится на последнем месте при разгоне. На самом деле эту позорную позицию занимает плата Intel DH55TC, которая не в состоянии добиться даже таких результатов. Максимум, который она может вам позволить — повышение базовой частоты на 10-15 МГц от номинала и мы даже не стали проводить тесты при таком незначительном разгоне. Кроме того, на плате EVGA H55 можно улучшить скорость работы в номинальном режиме. Память OCZ DDR3 PC3-12800 Blade Series Low Voltage OCZ3B1600LV6GK, которую мы используем, лишь для совместимости представляется системе, как DDR3 1067 МГц, после увеличения напряжения она может работать на частоте 1600 с низкими таймингами. На плате EVGA можно уменьшить тайминги, можно увеличить напряжение и частоту, в то время как Intel DH55TC такими возможностями не обладает. Так что плата EVGA, конечно, заметно уступает соперницам, но в то же время она так же сильно превосходит плату Intel.

Замеры энергопотребления

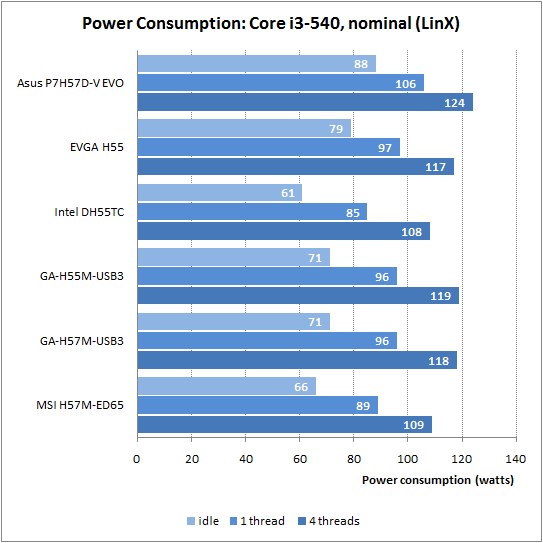

Измерение энергопотребления проводилось с помощью прибора Extech Power Analyzer 380803. Прибор включается перед блоком питания компьютера, то есть измеряет потребление всей системы «от розетки», за исключением монитора, но включая потери в самом блоке питания. При замере потребления в покое система бездействует, мы дожидаемся полного прекращения послестартовой деятельности и отсутствия обращений к жёсткому диску. Нагрузка на процессор Intel Core i3-540 создаётся с помощью программы «LinX». Для большей наглядности были построены диаграммы роста энергопотребления при работе систем в номинальном режиме и при разгоне, в зависимости от роста уровня нагрузки на процессор при изменении количества вычислительных потоков утилиты «LinX». На диаграммах платы расположены в алфавитном порядке.

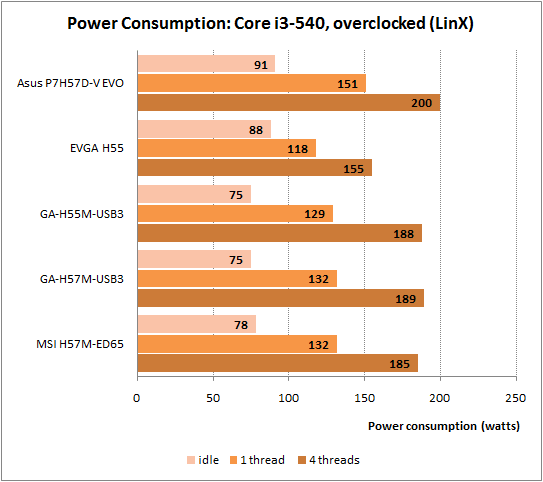

Поскольку для разгона процессора до 3,9 ГГц не требуется так сильно повышать напряжения, как при разгоне до 4,5 ГГц, было понятно, что плата EVGA H55 будет в выигрышном положении по сравнению с соперницами. Так и произошло, однако плата совершенно неожиданно оказалась весьма прожорливой при отсутствии нагрузки, причём не только во время разгона, но и при работе в номинальном режиме. Это ещё один неприятный сюрприз, который преподносит плата EVGA. Заодно можно вспомнить, что, в отличие от всех остальных плат, в BIOS EVGA H55 не нашлось параметра «EuP Ready». По всей видимости, плата не в состоянии отвечать современным требованиям по энергосбережению, в выключенном, но не отключённом от электрической сети состоянии она потребляет больше 1 Вт, что тоже не радует.

Послесловие

Только в сказках и примитивных фильмах всё чётко делится на чёрное и белое, на хорошее и плохое. Главные герои всегда прекрасны во всех отношениях, а злодеи вызывают омерзение при первом же появлении. В жизни всё сложнее и тоньше, а потому нередко трудно дать однозначную оценку. Даже у самой хорошей платы есть свои недостатки, а у плохой обязательно найдётся несколько положительных качеств. Плата EVGA H55 очень плохо проявила себя при разгоне, она неэкономична при отсутствии нагрузки, слегка отстаёт от конкурентов по скорости при работе в равных условиях. Всё это, конечно же, очень плохо, но гораздо хуже, что и в остальном плата не радует. У неё есть свои достоинства, но нет ничего такого, чего мы бы не видели на других платах, ничего уникального, чтобы зацепило и заставило забыть о недостатках. Плата неинтересна. Кроме того, довольно высока цена платы, которая составляет примерно $160. Причём нельзя сказать, что это следствие ценовой политики компании EVGA, их платы, якобы, всегда дороже других. К примеру, плата EVGA H55V, о которой мы рассказывали в начале статьи, стоит всего $90, что вполне сравнимо с аналогичными платами других производителей. Конечно, она маленькая и довольно простая, возможно, она тоже не очень хорошо разгоняет процессоры, но цена на такую плату представляется вполне адекватной, в отличие от дорогой EVGA H55. Она неудачна.

Может быть, именно в этом разгадка исчезновения платы EVGA H57? У плат много общего, они используют одинаковый дизайн, но получились они не самыми удачными, причём EVGA H57 должна бы стоить ещё дороже, поэтому её просто не пустили в производство. Что касается EVGA H55, то она продаётся, но я как-то не вижу ничего, что заставило бы меня предпочесть её какой-либо другой. Плата Asus P7H57D-V EVO дорогая, но уникальна по сочетанию возможностей, платы Gigabyte GA-H55M-USB3 и GA-H57M-USB3 маленькие, удобные, недорогие, хорошо разгоняют и вдобавок оснащены дополнительными контроллерами USB 3.0 — вот это наши герои. В список антигероев возглавляет плата Intel DH55TC, которая ничего не умеет, туда же можно отнести плату MSI H57M-ED65 — довольно дорогую и без особых достоинств и преимуществ. Теперь к ним примкнула плата EVGA H55, которая тоже не дешёвая, вроде бы всё умеет, но всё не очень хорошо. Может быть, вы заметили какие-то её преимущества, которые я не увидел? Не знаю, как вам, но при таком сочетании возможностей и цены мне эта плата неинтересна.
