Biostar TH55XE: Изучаем BIOS Setup

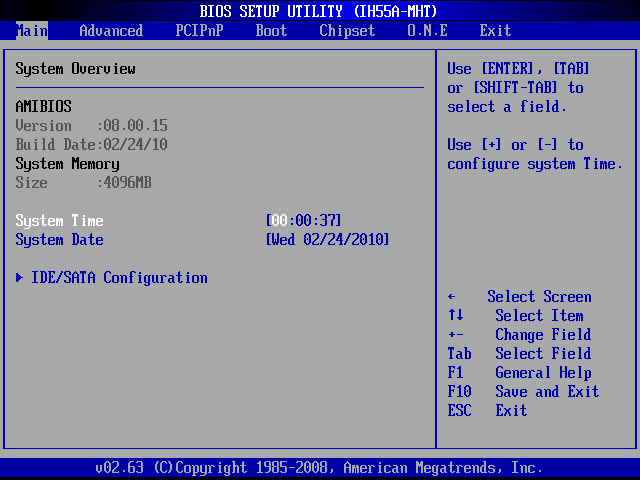

Как и большинство современных плат, Biostar TH55XE использует BIOS, базирующийся на коде AMI. В этой главе мы рассмотрим лишь основные возможности и приведём снимки чем-либо интересных и запомнившихся разделов.

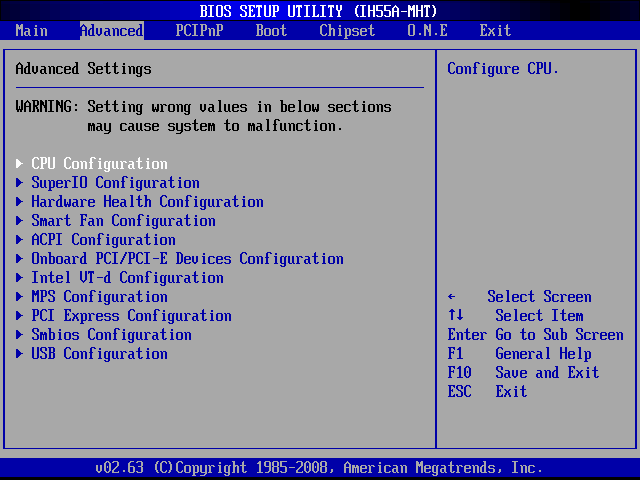

Самое большое количество подразделов находится в разделе «Advanced».

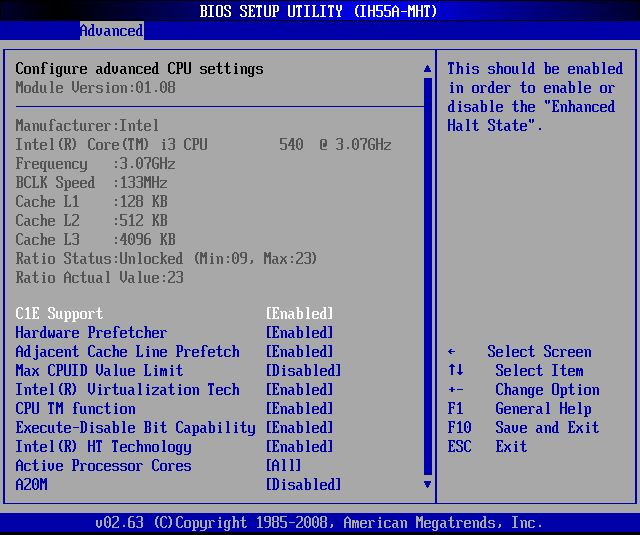

Подраздел «CPU Configuration» содержит лишь часть настроек, относящихся к процессору.

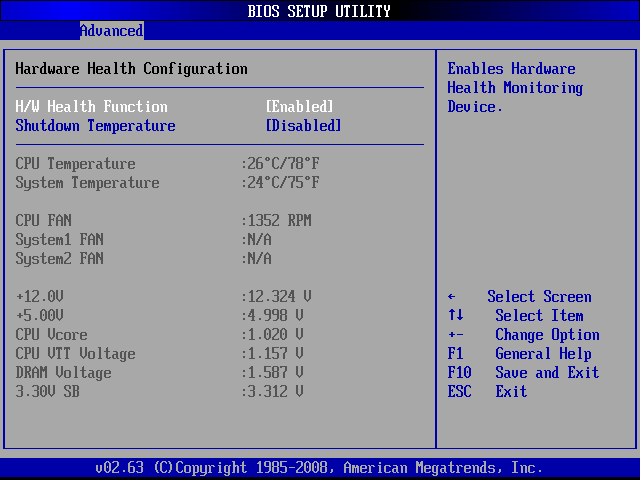

Подраздел «Hardware Health Configuration» сообщает всю необходимую информацию о температурах, скорости вращения вентиляторов и напряжениях.

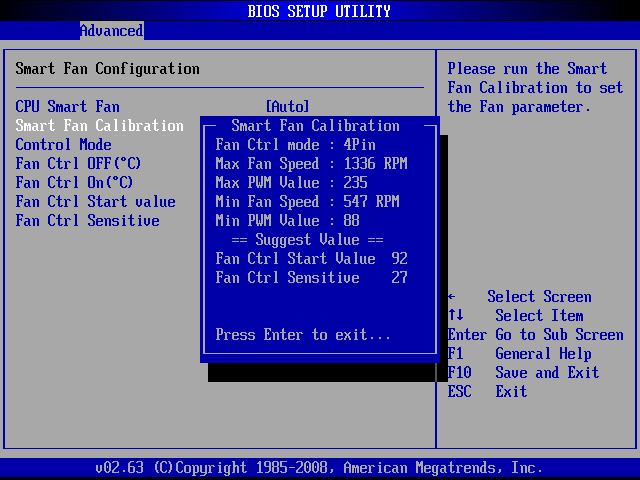

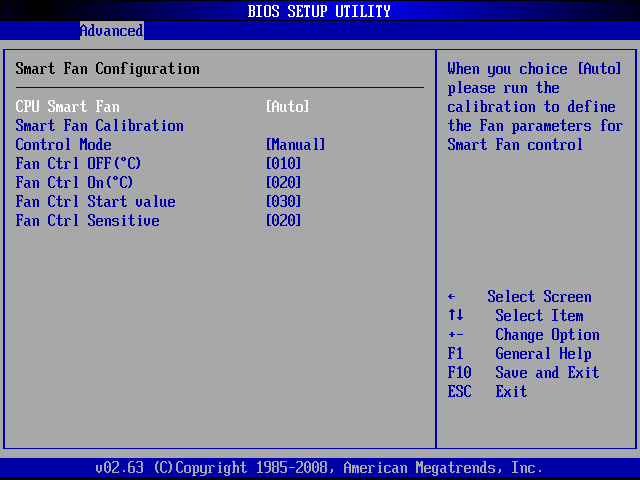

Управление скоростью вращения вентиляторов вынесено в отдельный подраздел «Smart Fan Configuration».

Можно воспользоваться одним из предустановленных режимов «Quiet» или «Performance», либо откалибровать вентилятор и вручную задать подходящие параметры.

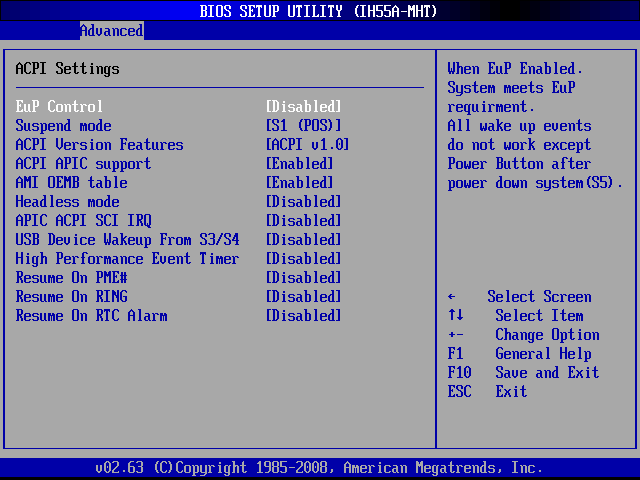

Как и на большинстве современных плат, в BIOS платы Biostar TH55XE можно включить параметр «EuP Control», чтобы свести к минимуму энергопотребление в выключенном состоянии. Этот параметр находится в подразделе «ACPI Settings».

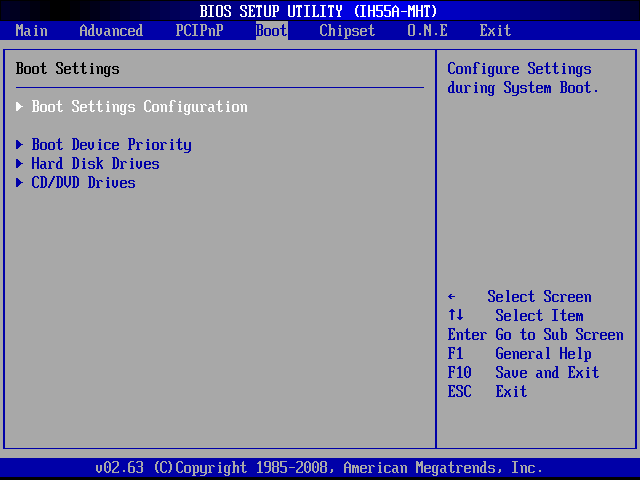

В разделе «Boot» можно задать порядок опроса загрузочных устройств при старте платы.

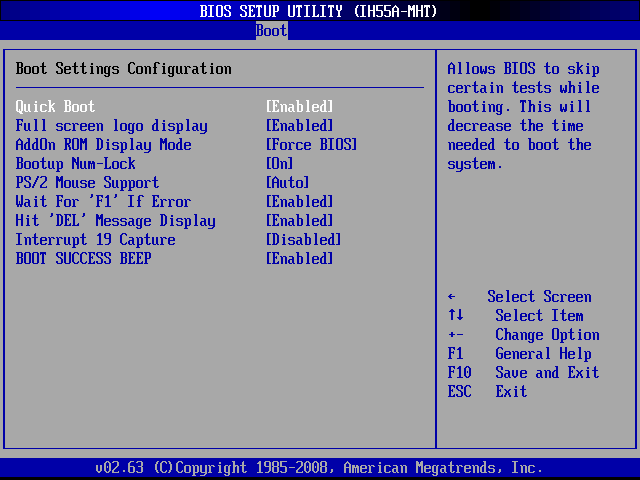

Подраздел «Boot Settings Configuration» позволит настроить остальные параметры, имеющие отношение к стартовым настройкам. На плате Biostar TH55XE отсутствует интегрированный пьезодинамик, но имеется параметр для его отключения. Остаётся лишь сожалеть, что компании EVGA, Intel и MSI пока не в состоянии реализовать в BIOS своих плат подобную функциональность. На последних протестированных нами платах этих компаний интегрированный динамик имеется, но не отключается штатными средствами и назойливо, порой многократно, пищит при каждом старте.

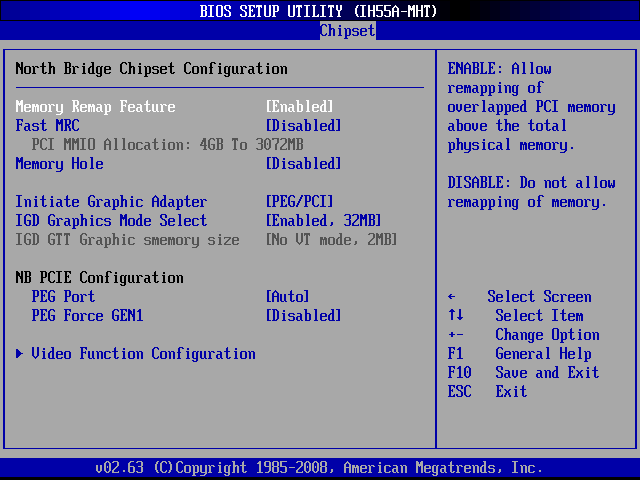

В подразделе «North Bridge Chipset Configuration» раздела «Chipset» можно найти настройки, относящиеся к интегрированному в процессор графическому ядру.

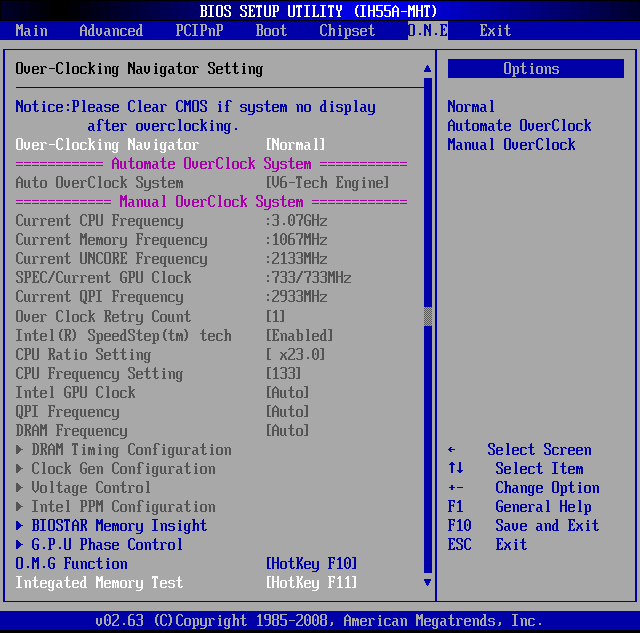

Основная масса параметров, имеющих отношение к разгону и настройке оптимального уровня производительности, находится в разделе «O.N.E» (Over-Clocking Navigator). Однако по умолчанию раздел выполняет в основном лишь информационные функции, сообщая сведения о текущих параметрах работы системы.

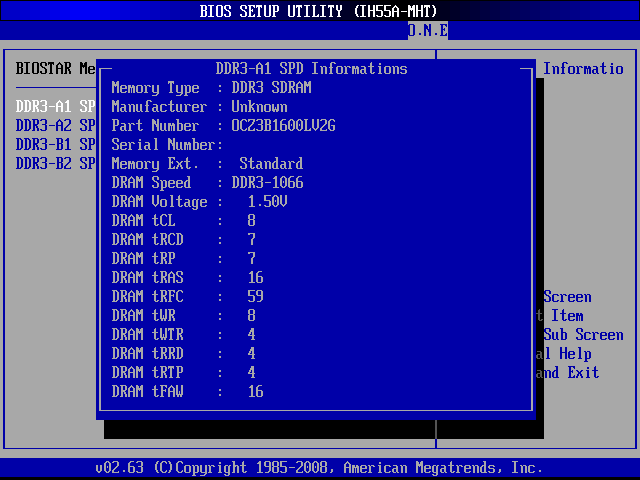

В подразделе «Biostar Memory Insight» можно ознакомиться с информацией, находящейся в SPD каждого из используемых модулей памяти.

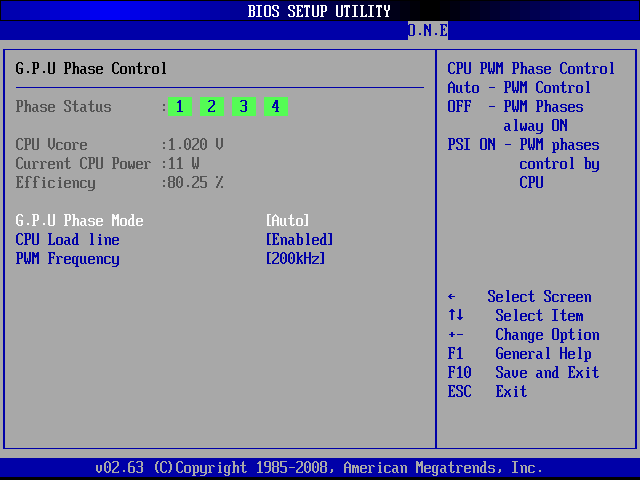

В подразделе «G.P.U. Phase Control» мы можем включить фирменную энергосберегающую технологию «G.P.U» (Green Power Utility), которая позволяет динамически менять количество активных фаз питания процессора в зависимости от нагрузки на него. Сюда же зачем-то перенесён параметр «CPU Load Line» противодействующий падению напряжения на процессоре под нагрузкой.

Параметры «O.M.G Function» и «Integrated Memory Test» позволяют включить или отключить возможность экспресс-разгона и запуска встроенного теста памяти при старте платы.

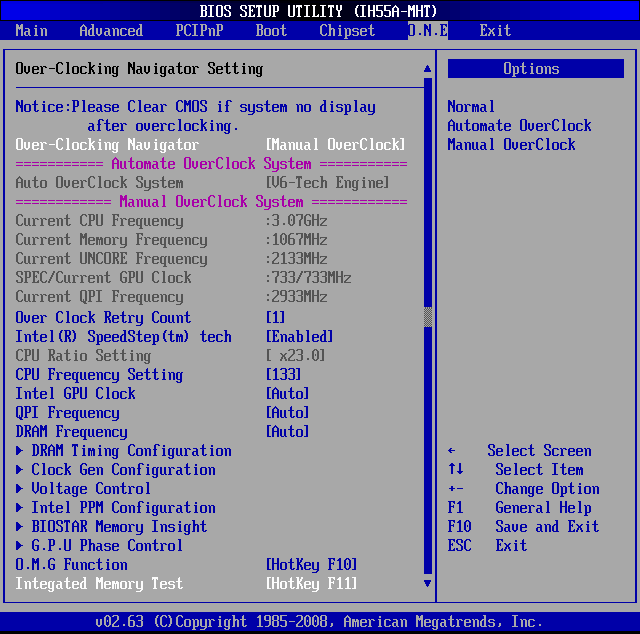

Параметр «Over-Clocking Navigator» можно перевести в режим «Automate OverClock» и выбрать один из трёх предустановленных вариантов разгона: «V6-Tech Engine», «V8-Tech Engine» или «V12-Tech Engine». В этом случае базовая частота будет повышена до 137, 140 или 145 МГц соответственно. Однако полный доступ ко всем возможным настройкам мы получаем при выборе режима «Manual OverClock».

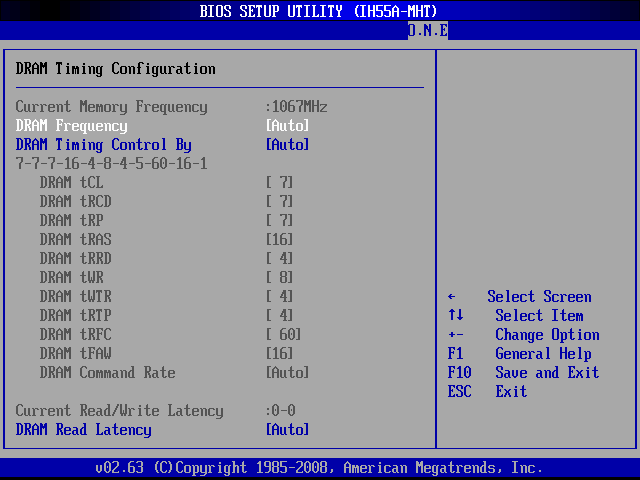

В этом случае, помимо изменения частот и множителей, становятся доступными ещё несколько подразделов. Подраздел «DRAM Timing Configuration» позволяет изменять частоту и тайминги памяти. Хорошо, что показываются все текущие значения таймингов, но неудобно, что при отказе от автоматической установки их все придётся задавать вручную. Кроме того, часть параметров, имеющих отношение к работе памяти, осталась в подразделе «North Bridge Chipset Configuration» раздела «Chipset».

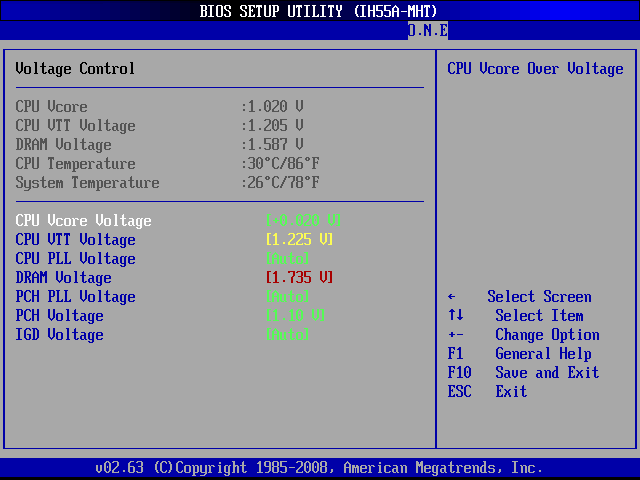

Удобно организован подраздел «Voltage Control». Здесь дублируется информация о текущих напряжениях и температурах, используется цветовая кодировка значений — безопасные отображаются зелёным, повышенные жёлтым, а слишком высокие красным цветом. Напряжение на процессоре можно задавать выше или ниже номинала, вот только шаг изменения несколько великоват — 0,02 В. И зачем отсюда в раздел «G.P.U. Phase Control» убрали параметр «CPU Load Line»?

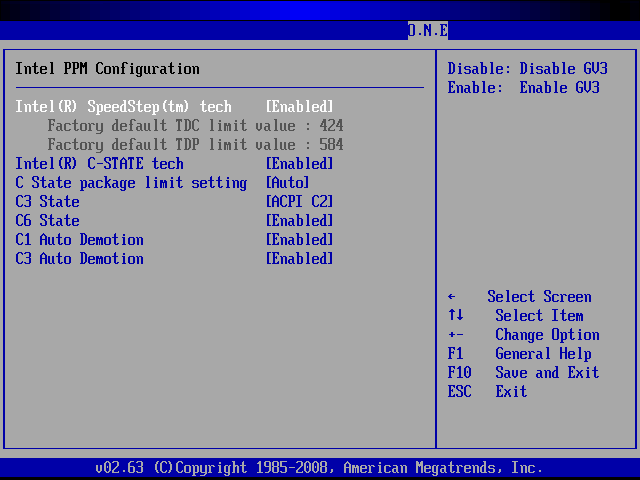

В подразделе «Intel PPM Configuration» мы находим параметры, которых недосчитались в подразделе «CPU Configuration». Не проще ли объединить их все в одном разделе, как сделано на большинстве других плат?

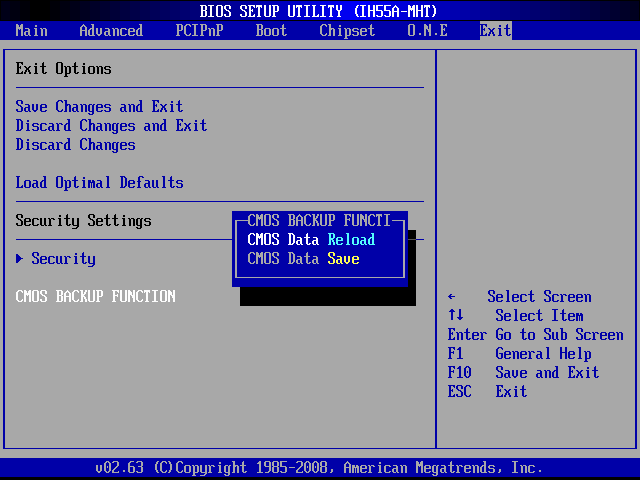

Раздел «Exit» даёт возможность использовать очень полезную возможность по работе с профилями настроек BIOS, которая реализована параметром «CMOS Backup Function».

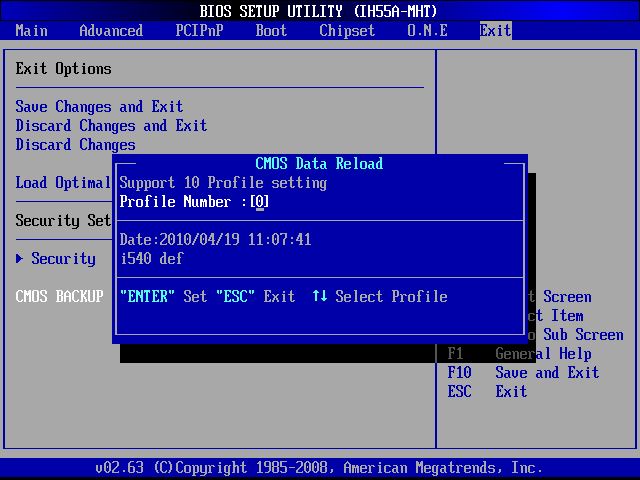

Мы можем сохранить и быстро загрузить десять полных профилей настроек BIOS. Каждому профилю можно дать описание, дата и время сохранения запоминаются автоматически.

В целом BIOS платы Biostar TH55XE имеет все необходимые возможности, как для разгона системы, так и для настройки на оптимальный уровень производительности. Определённые неудобства создаёт лишь не всегда оправданное разделение параметров, относящихся к одной сфере, на несколько подразделов.
