Gigabyte GA-Z68X-UD3H-B3 — LGA1155-плата формата ATX с видеовыходами

Предисловие

Компания Gigabyte является одним из крупнейших производителей материнских плат для персональных компьютеров. На каждом распространённом наборе микросхем выпускается не одна–три модели, а сразу десятка полтора. Как разобраться во всём этом многообразии? Как подобрать себе подходящую системную плату? Единственный правильный путь — это тщательно изучить все технические характеристики на сайте производителя, а потом почитать обзоры и отзывы пользователей. Существенно упростить и ускорить предварительный поиск на сайте поможет знание основ маркировки плат Gigabyte, чтобы сразу отмести неинтересные модели и сосредоточиться на наиболее подходящих для ваших запросов. Некоторые общие принципы построения маркировок материнских плат Gigabyte можно найти в Википедии, однако они частично устарели и не включают новые индексы, появившиеся в последнее время. Несколько лет назад разобраться в системе обозначений было гораздо проще, сейчас из-за богатства характеристик и разнообразия возможностей всё не так очевидно, однако, постаравшись, вполне реально найти некоторые логичные закономерности.

Рассмотрение всего спектра возможных вариантов названий плат Gigabyte выходит за рамки этой статьи, поэтому сосредоточимся на LGA1155-платах, базирующихся на самом новом наборе логики Intel Z68 Express. Возьмём для примера героиню нашего сегодняшнего обзора, плату Gigabyte GA-Z68X-UD3H-B3. Первая часть названия модели «GA» имеется у всех плат и означает, что перед нами системная плата компании Gigabyte. Далее следует название набора микросхем, в нашем случае это «Z68», то есть Intel Z68 Express. Литера «A» после названия набора логики означает, что на заднюю панель платы выведены порты USB 3.0 (Z68A), если же стоит буква «X», то это значит, что дополнительно имеются и внутренние порты USB 3.0 (Z68X). Буква «M» присваивается платам формата microATX (Z68MA или Z68MX). Третья часть названия модели иногда начинается с литеры «D» (Durable, надёжный), на таких платах используются твердотельные конденсаторы, однако чаще мы видим «UD» (Ultra Durable), то есть помимо этого плата выполнена с проводниками увеличенной толщины. Далее следует цифровой индекс, чем он выше, тем больше возможностей и дополнительных контроллеров у платы (от UD2 до UD7 или UD9). Чтобы отличить первые модели плат от новых, основанных на логике Intel Z68 Express ревизии B3 с исправленной ошибкой, появилась четвёртая часть в названии плат — «B3».

Не так давно мы рассмотрели сразу четыре платы Gigabyte от UD3 до UD7, но все они оказались без видеовыходов на задней панели. Чтобы иметь возможность использовать встроенное в процессор графическое ядро, следует выбирать платы с литерой «H» в третьем сегменте названия (UD3H). В этом случае нам доступны и все возможности, которые предоставляет набор логики Intel Z68 Express, однако многочисленные видеовыходы занимают немало места на задней панели, поэтому количество других разъёмов приходится сократить. Компромиссным вариантом между полным набором видеовыходов на задней панели и их полным отсутствием могут служить платы с буквой «P» во втором сегменте названия (Z68XP). В этом случае из видеовыходов в вашем распоряжении окажется лишь HDMI, а остальное место займут другие порты и разъёмы.

Немного запутано, не слишком очевидно, мы объяснили не все возможные варианты маркировок материнских плат Gigabyte, однако теперь мы сразу можем сказать, что GA-Z68X-UD3H-B3 — это:

системная плата, произведённая компанией Gigabyte;
она базируется на логике Intel Z68 Express обновлённой ревизии B3;
плата оснащена не только внешними, но и внутренними портами USB 3.0;
она выполнена по технологии Ultra Durable 3 из качественных компонентов и с проводниками увеличенной толщины;
имеет полный набор видеовыходов.

А теперь давайте более детально изучим героиню нашего сегодняшнего обзора, плату Gigabyte GA-Z68X-UD3H-B3.

Упаковка и комплектация

Системные платы Gigabyte поставляются в коробках, оформленных схожим образом. На лицевой стороне мы видим название модели и многочисленные логотипы поддерживаемых функций и технологий.

На обратной стороне логотипов ещё больше, кроме того, можно найти изображение платы и краткий рассказ о некоторых её особенностях.

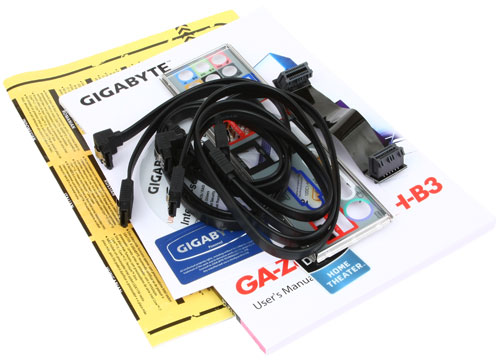

Ассортимент и количество входящих в комплект платы аксессуаров тоже стандартизировано. Подобный набор комплектующих встречался нам уже неоднократно:

четыре SATA-кабеля с металлическими защёлками, два из них с Г-образными разъёмами, а ещё два кабеля с прямыми;
гибкий мостик для объединения двух видеокарт в режиме SLI;
заглушка на заднюю панель (I/O Shield);
руководство пользователя;
книжечка с краткими инструкциями по сборке на 10 языках;
вкладыш с предупреждением на нескольких языках о несовместимости платы с процессорами LGA1156;
DVD-диск с программным обеспечением и драйверами;
наклейки на системный блок с логотипами «Gigabyte» и «Dolby Home Theater».

Дизайн и особенности

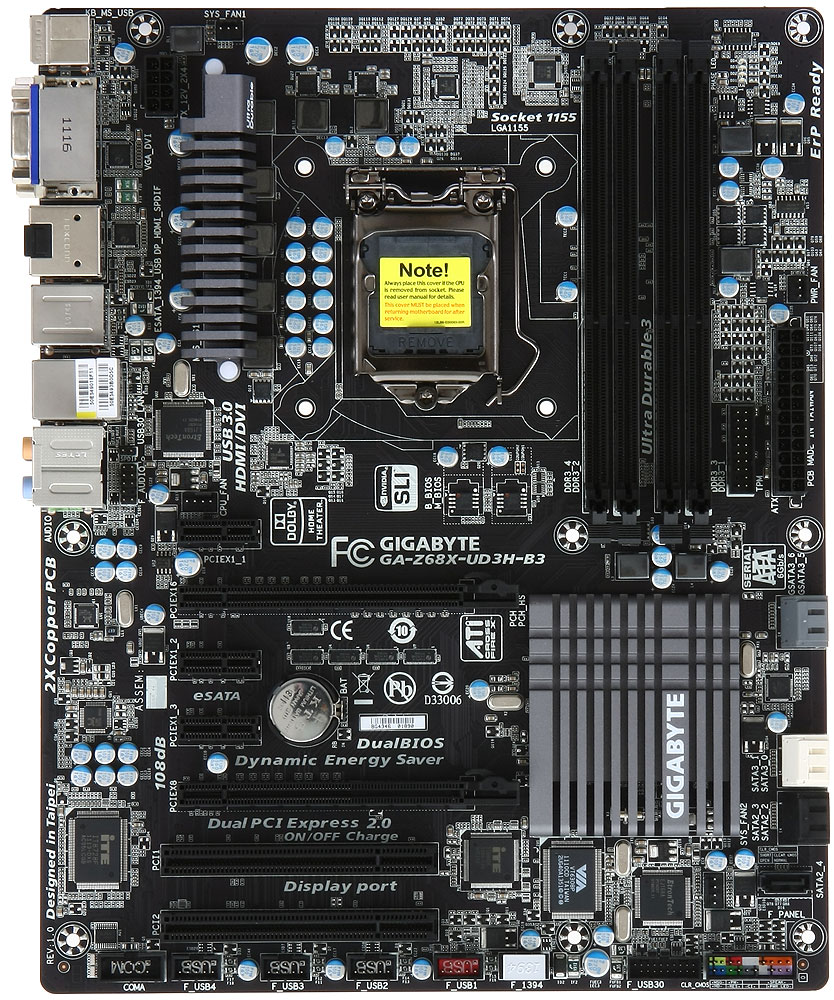

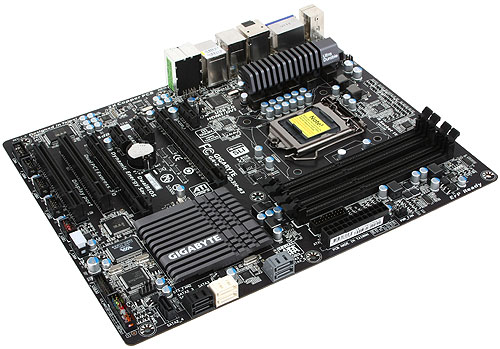

Материнские платы одного и того же производителя похожи не только упаковкой и комплектацией. Во внешнем виде платы Gigabyte GA-Z68X-UD3H-B3 тоже легко угадываются знакомые особенности.

Начнём с того, что платой поддерживается полный спектр современных процессоров LGA1155. Часть греющихся элементов преобразователя питания процессора прикрыта радиатором, крепящимся с помощью пластиковых защёлок. Чипсетный радиатор использует более надёжное и прочное винтовое крепление. Четыре разъёма для модулей памяти DDR3 способны вместить до 32 ГБ, есть поддержка XMP (Extreme Memory Profile). Плата оснащена тремя разъёмами PCI Express 2.0 x1 и двумя PCI. Два разъёма PCI Express 2.0 x16 для видеокарт поддерживают объединение как пары карт AMD, так и NVIDIA. Одиночная карта работает на полной скорости, при установке двух видеокарт скорость разъёмов снижается вдвое.

С помощью дополнительного контроллера Marvell 88SE9172 на плату добавлено два порта SATA 6 ГБ/с (разъёмы серого цвета). Кроме того, благодаря возможностям набора логики Intel Z68 Express плата оснащена ещё двумя портами SATA 6 ГБ/с (разъёмы белого цвета) и тремя портами SATA 3 ГБ/с (чёрные разъёмы). Оставшийся порт SATA 3 ГБ/с из четырёх, поддерживаемых чипсетом, в виде eSATA выведен на заднюю панель.

Полный перечень разъёмов задней панели платы выглядит следующим образом:

разъём PS/2 для подключения клавиатуры или мышки;
четыре порта USB2.0, а ещё шесть можно подключить к трём внутренним разъёмам на плате;
два порта USB 3.0 (разъёмы синего цвета), реализованные с помощью контроллера EtronTech EJ168A, второй такой же контроллер обеспечивает один внутренний разъём для вывода ещё двух портов USB 3.0;
оптический S/PDIF, а также шесть аналоговых звуковых разъёмов, работу которых обеспечивает восьмиканальный кодек Realtek ALC889;
видеовыходы D-Sub, DVI-D, HDMI и DisplayPort;
порт IEEE1394 (FireWire), реализованный на базе контроллера VIA VT6308P, второй порт можно найти в виде разъёма на плате;
порт eSATA 3 ГБ/с реализован благодаря возможностям набора логики Intel Z68 Express, остальные три порта SATA 3 ГБ/с и два SATA 6 ГБ/с находятся на плате;
разъём локальной сети (сетевой адаптер построен на гигабитном контроллере Realtek RTL8111E).

Удобная схема расположения элементов из руководства позволяет разглядеть и другие характерные особенности плат Gigabyte: линейку светодиодов «Phase LED», показывающую текущее количество активных фаз преобразователя питания процессора и две микросхемы BIOS. Из четырёх разъёмов для подключения вентиляторов регулируемыми являются лишь два четырёхконтактных, однако они могут управлять скоростью вращения даже трёхконтактных вентиляторов.

Перечень основных технических характеристик платы мы свели в единую таблицу:

От рассмотренных ранее четырёх плат Gigabyte на логике Intel Z68 Express наша героиня отличается не только наличием видеовыходов, но и даёт доступ к технологии LucidLogix Virtu.

Возможности BIOS

В отличие от многих других плат, которые перешли на использование UEFI, на платах Gigabyte применяется так называемая технология «Hybrid EFI». Она подразумевает использование привычного, отработанного и хорошо знакомого BIOS, базирующегося на коде AWARD, где лишь поддержка жёстких дисков объёмом свыше 3 ТБ реализована с помощью технологий EFI. Однако начнём мы со стартового экрана, ведь только платы Gigabyte способны показать вам реальную частоту разогнанного процессора, все остальные, вне зависимости от режима его работы, будут указывать номинальную.

На всякий случай напомним, что доступ к полному набору возможностей BIOS плат Gigabyte можно получить лишь в том случае, если после входа в BIOS в главном окне нажать комбинацию клавиш «Ctrl-F1».

Удобно, что первым в списке идёт раздел «MB Intelligent Tweaker (M.I.T.)», в котором сосредоточены все параметры, относящиеся к разгону и тонкой настройке производительности. Стартовый экран раздела лишь открывает перечень подразделов и сообщает базовую информацию о системе.

Далее следует чисто информационный подраздел «M.I.T. Current Status», сообщающий текущие параметры работы системы.

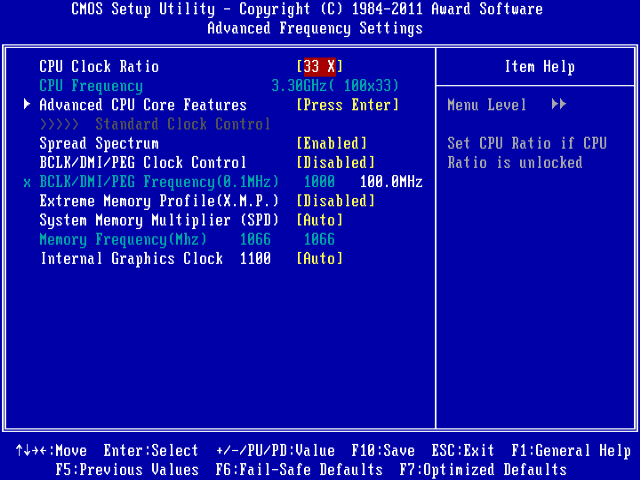

В подразделе «Advanced Frequency Settings» мы управляем частотами и множителями, причём ряд информационных параметров позволит быть в курсе результатов сделанных изменений. Здесь мы впервые встречаем отличия от рассмотренных ранее моделей LGA1155-плат Gigabyte — появился параметр для изменения частоты встроенного в процессор графического ядра и информационная строка, сообщающая его текущую частоту.

Настройки, относящиеся к процессорным технологиям, вынесены на отдельную страницу «Advanced CPU Core Features».

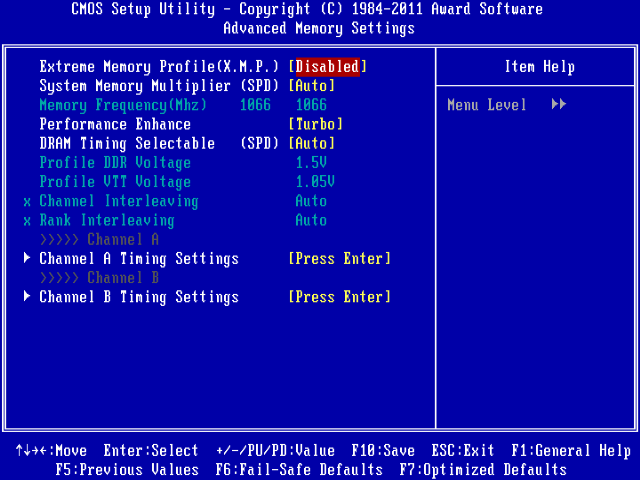

Подраздел «Advanced Memory Settings» даёт возможность детальной настройки работы подсистемы памяти.

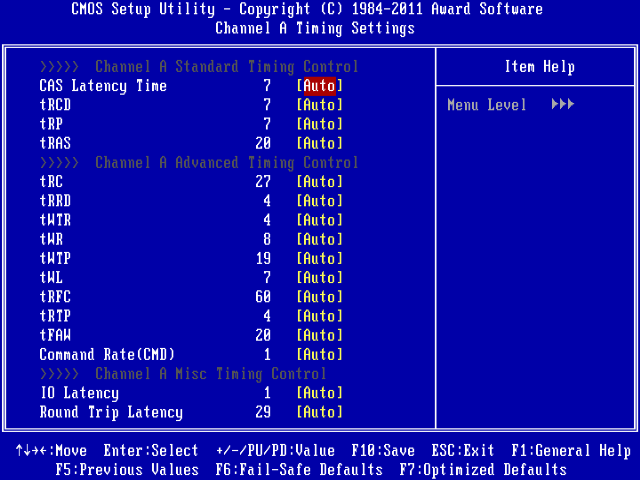

Управление многочисленными таймингами памяти вынесено на отдельные страницы. Тайминги можно устанавливать одновременно для двух каналов памяти или для каждого индивидуально.

Подраздел «Advanced Voltage Settings» позволяет управлять напряжениями. Напряжение на процессоре можно зафиксировать на нужном уровне или лишь добавить определённое значение к номинальному. В последнем случае даже при разгоне с изменением напряжений плата сохранит работоспособность процессорных технологий энергосбережения Intel. В состоянии покоя будет снижаться не только коэффициент умножения процессора, но и подаваемое на него напряжение. Кстати, напряжения можно не только увеличивать, но и снижать относительно номинала, что тоже может быть полезным в некоторых случаях.

Содержимое раздела «Standard CMOS Features» стандартно, как и его название:

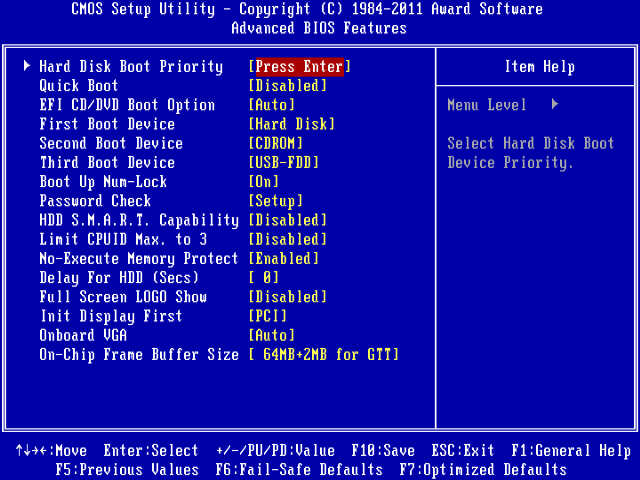

В разделе «Advanced BIOS Features» мы задаём порядок опроса загрузочных устройств при старте и некоторые другие параметры:

Обширный перечень параметров раздела «Integrated Peripherals» позволяет управлять работой дополнительных контроллеров.

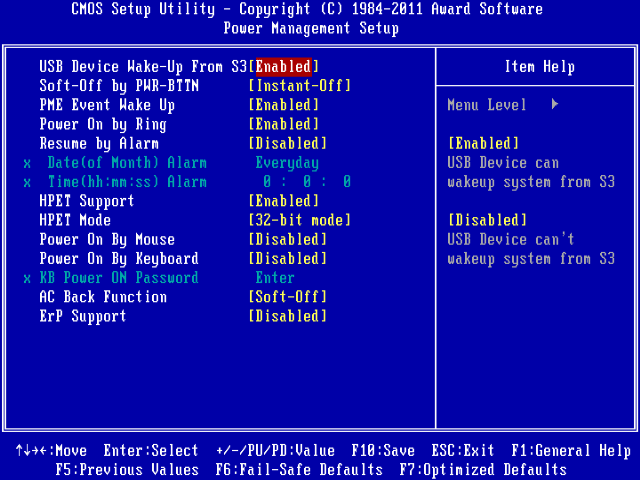

В разделе «Power Management Setup» имеется обычный набор параметров:

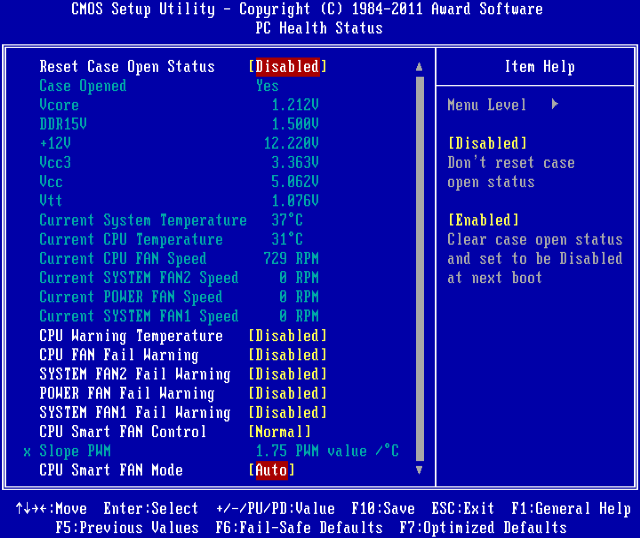

Раздел «PC Health Status» сообщает данные о текущих напряжениях, температурах и скорости вращения вентиляторов. Платы Gigabyte сохранили способность регулировать скорость вращения даже трёхконтактных процессорных вентиляторов. Раньше регулировка проводилась автоматически, но не так давно в BIOS появилась возможность пользовательской настройки.

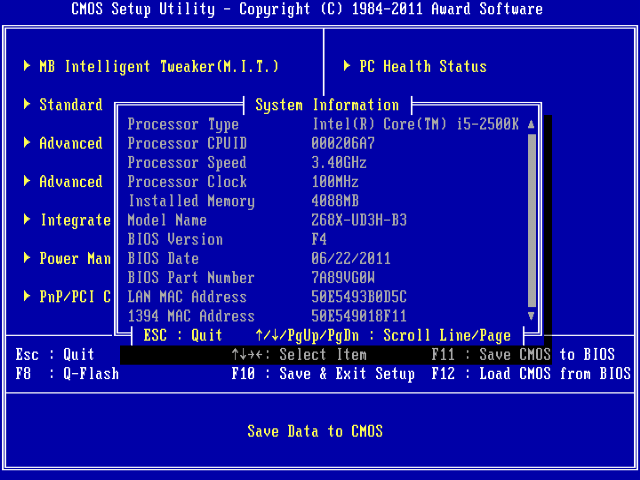

В главном меню плат Gigabyte можно использовать некоторые функциональные клавиши, чтобы получить доступ к дополнительным возможностям. При нажатии клавиши «F9» выводится системная информация.

Можно нажать клавишу «F11», чтобы сохранить в памяти один из восьми полных профилей настроек BIOS. Каждому профилю можно дать поясняющее его содержимое название, при перезаписи выдаётся предупреждение. Загрузить профиль можно из меню, которое появляется при нажатии клавиши «F12». Помимо профилей, которые мы сохраняем вручную, плата автоматически запоминает конфигурации, при которых стартовая процедура POST была пройдена успешно, и их тоже можно восстановить. Для сохранения и загрузки профилей можно использовать не только встроенную память, но и внешние носители.

Нажатие клавиши «F8» вызовет встроенную программу для обновления BIOS — «Q-Flash Utility».

Конфигурация тестовой системы

Все эксперименты проводились на тестовой системе, включающей следующий набор компонентов:

Материнская плата — Gigabyte GA-Z68X-UD3H-B3 rev. 1.0 (LGA1155, Intel Z68 Express, версия BIOS F4);
Процессор — Intel Core i5-2500K (3,3 ГГц, Sandy Bridge, LGA1155);
Память — 2 x 2048 Мбайт DDR3 SDRAM Patriot Extreme Performance Viper II Sector 5 Series PC3-16000, PVV34G2000LLKB, (2000 МГц, 8-8-8-24, напряжение питания 1,65 В);
Видеокарта — MSI N570GTX-M2D12D5/OC (NVIDIA GeForce GTX 570, GF110, 40 нм, 786/4200 МГц, 320-битная GDDR5 1280 МБ);
Дисковая подсистема — Kingston SSD Now V+ Series (SNVP325-S2, 128 ГБ);
Система охлаждения — Scythe Mugen 2 Revision B (SCMG-2100) и дополнительный вентилятор 80x80 мм для обдува околосокетного пространства при разгоне;
Термопаста — ARCTIC MX-2;
Блок питания — CoolerMaster RealPower M850 (RS-850-ESBA);
Корпус — открытый тестовый стенд на базе корпуса Antec Skeleton.

В качестве операционной системы использовалась Microsoft Windows 7 Ultimate SP1 64 бит (Microsoft Windows, Version 6.1, Build 7601: Service Pack 1), комплект драйверов для набора микросхем Intel Chipset Software Installation Utility 9.2.0.1025, драйвер видеокарты — NVIDIA GeForce/ION Driver 266.58.

Особенности работы и разгона

При сборке тестовой системы на базе материнской платы Gigabyte GA-Z68X-UD3H-B3 не возникло никаких проблем, если не считать традиционных почти для всех плат сложностей с установкой процессорного кулера Scythe Mugen 2. Выступающие с обратной стороны плат ножки конденсаторов мешают установке его усилительной пластины. В прошлом обзоре, где мы рассматривали сразу четыре платы Gigabyte от UD3 до UD7, мы посвятили немало слов освещению одного из характерных недостатков. Платы Gigabyte по умолчанию не позволяют процессору переходить в глубокие режимы энергосбережения, а потому потребляют больше, чем необходимо, когда процессор находится в состоянии покоя. Кроме того, из-за этого технология «Intel Turbo Boost» функционирует не полностью, а потому в приложениях, где нагрузка на процессор не максимальна, платы отстают по производительности от конкурентов. Отрадно, что сказанное не относится к плате Gigabyte GA-Z68X-UD3H-B3, которая оказалась лишена этих проблем.

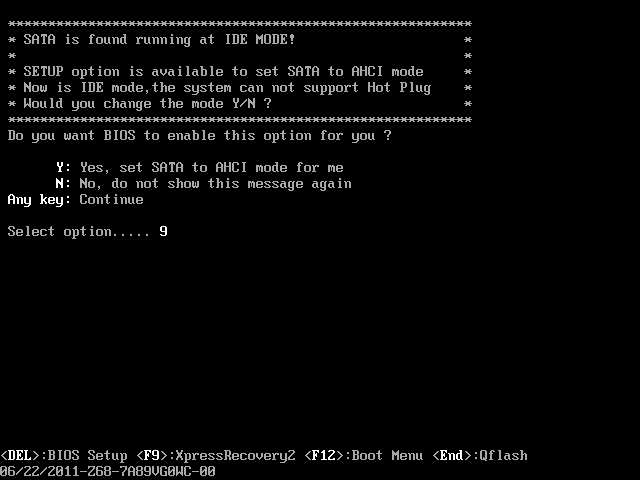

Лишь отдельные модели современных системных плат по умолчанию предусматривают работу накопителей в режиме AHCI, большинство по-старинке оставляют режим IDE. Материнские платы Gigabyte поступают иначе, они предоставляют возможность выбора. При первом старте пользователю предлагается перевести накопители в режим AHCI, либо отказаться. После того, как выбор сделан, это сообщение больше не будет появляться.

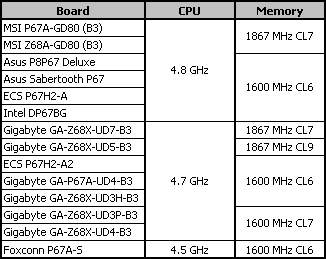

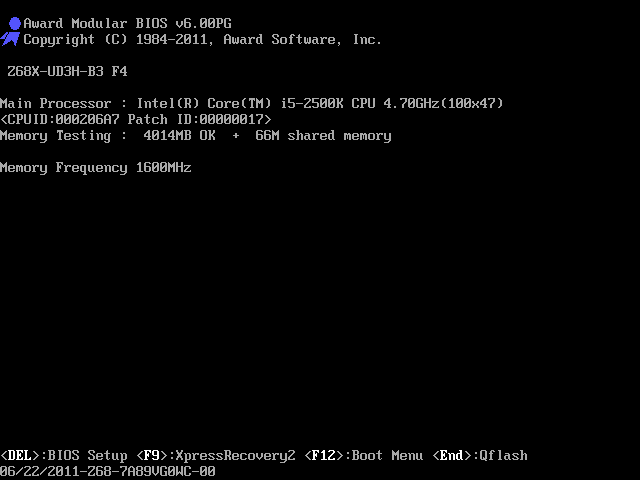

При разгоне процессора и памяти плата Gigabyte GA-Z68X-UD3H-B3 продемонстрировала средние результаты. Максимального разгона процессора добиться не удалось, пришлось ограничиться частотой 4,7 ГГц. Память тоже отказалась работать на частоте 1867 МГц, зато на частоте 1600 МГц получилось установить неплохие тайминги 6-6-6-18-1T.

Разгон процессора проводился с сохранением работы энергосберегающих технологий Intel. При отсутствии нагрузки автоматически уменьшалось подаваемое на процессор напряжение и снижалась его частота, путём уменьшения коэффициента умножения.

Сравнение производительности

Сравнение материнских плат по скорости мы традиционно проводим в двух режимах: когда система работает в номинальных условиях и при разгоне процессора и памяти. Первый режим интересен с той точки зрения, что позволяет выяснить, насколько удачно материнские платы работают по умолчанию. Известно, что значительная часть пользователей не занимается тонкой настройкой системы, они лишь устанавливают в BIOS оптимальные параметры и больше ничего не меняют. Вот и мы проводим проверку, почти никак не вмешиваясь в заданные платами по умолчанию значения. Для сравнения мы воспользовались результатами, полученными во время тестов материнских плат Asus P8P67 Deluxe, Asus Sabertooth P67, ECS P67H2-A и P67H2-A2, Foxconn P67A-S, Gigabyte GA-P67A-UD4-B3, четырёх плат Gigabyte на логике Intel Z68 Express (Gigabyte GA-Z68X-UD3P-B3, GA-Z68X-UD4-B3, GA-Z68X-UD5-B3 и GA-Z68X-UD7-B3), Intel DP67BG, MSI P67A-GD80 (B3) и MSI Z68A-GD80 (B3). Результаты, показанные платами, отсортированы по убыванию, а показатели платы Gigabyte GA-Z68X-UD3H-B3 для наглядности выделены более тёмным оттенком цвета.

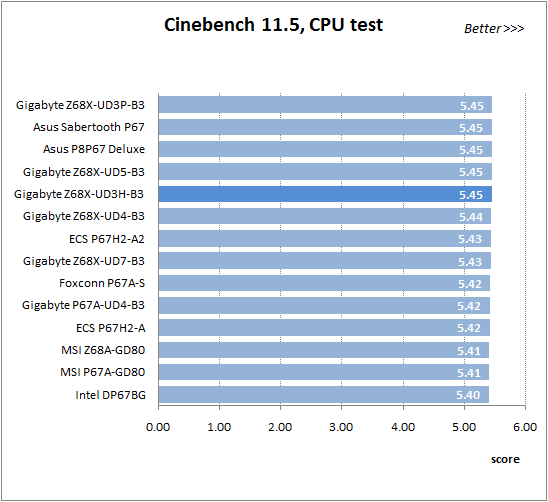

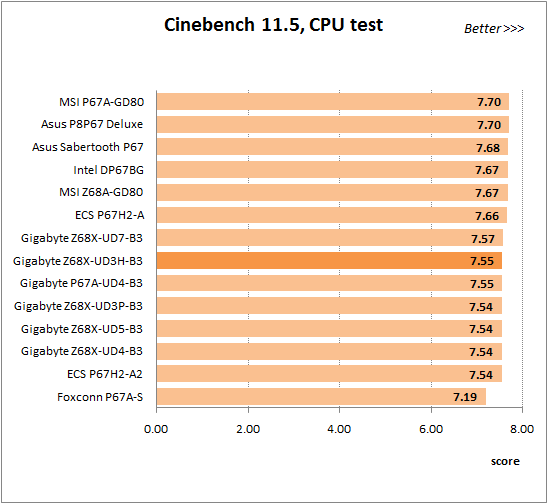

В программе Cinebench 11.5, мы пятикратно проводим процессорные тесты и усредняем полученные результаты.

Утилита Fritz Chess Benchmark используется в тестах уже очень давно и отлично себя зарекомендовала. Она выдаёт хорошо повторяющиеся результаты, производительность отлично масштабируется в зависимости от количества используемых вычислительных потоков.

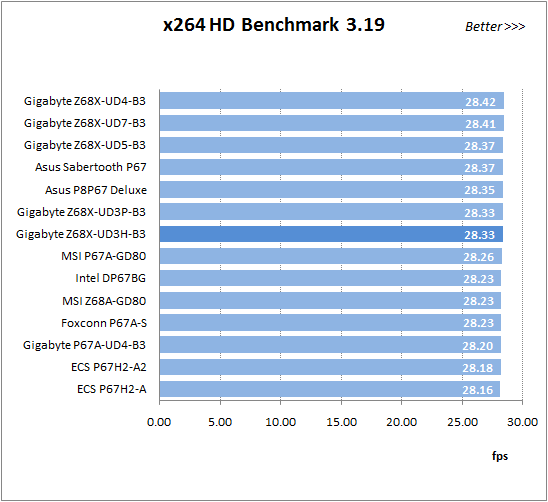

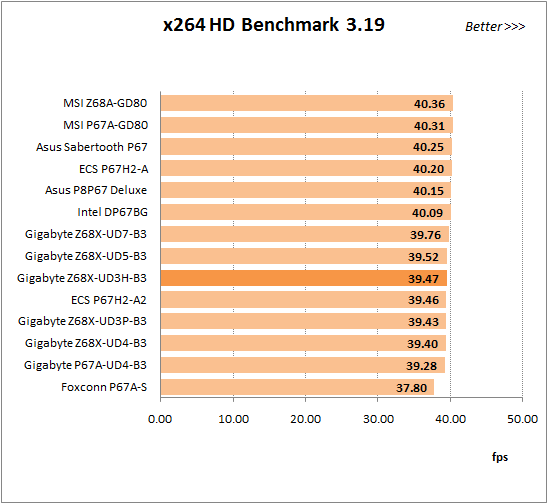

В тесте x264 HD Benchmark 3.0 небольшой видеоклип кодируется в два прохода, а весь процесс повторяется четыре раза. Усреднённые результаты второго прохода представлены на диаграмме.

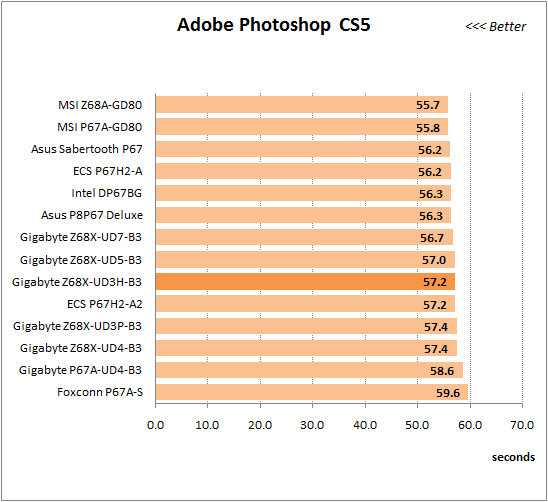

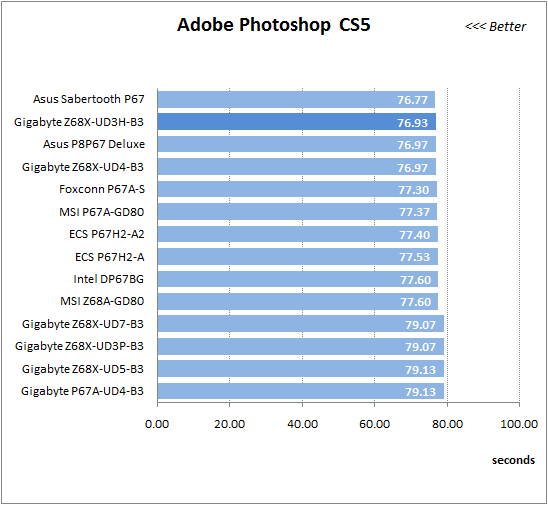

Измерение производительности в Adobe Photoshop мы проводим с использованием собственного теста, представляющего собой творчески переработанный Retouch Artists Photoshop Speed Test, включающий типичную обработку четырёх 10-мегапиксельных изображений, сделанных цифровой камерой.

В тесте на архивацию данных файл размером в один гигабайт упаковывается с использованием алгоритмов LZMA2, остальные параметры сжатия остаются в значениях по умолчанию.

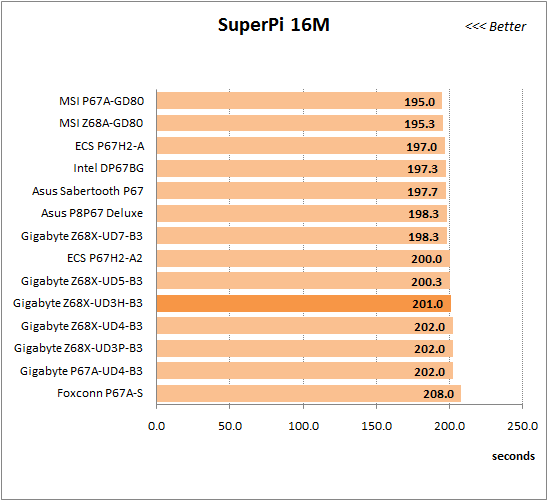

Как и в тесте на сжатие, чем быстрее будет выполнен расчёт 16 миллионов знаков числа Пи, тем лучше. Это единственный тест, где количество ядер процессора не играет никакой роли, нагрузка однопоточная.

Комплексные тесты производительности одновременно хороши и плохи тем, что они комплексные, однако программные средства компании Futuremark завоевали известность и широко используются для сравнений. На диаграмме представлен усреднённый результат трёхкратного прохождения цикла тестов 3DMark 11 в режиме Performance с настройками по умолчанию.

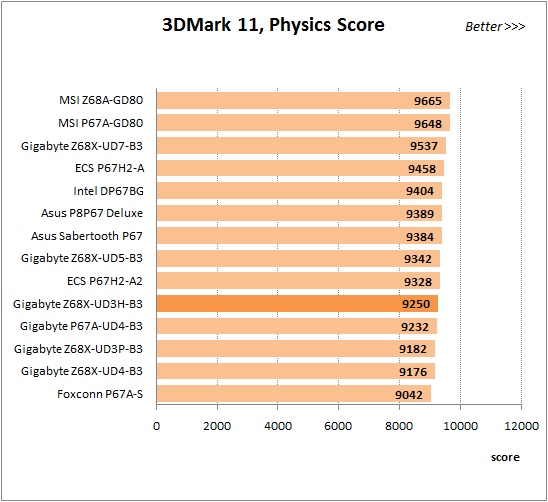

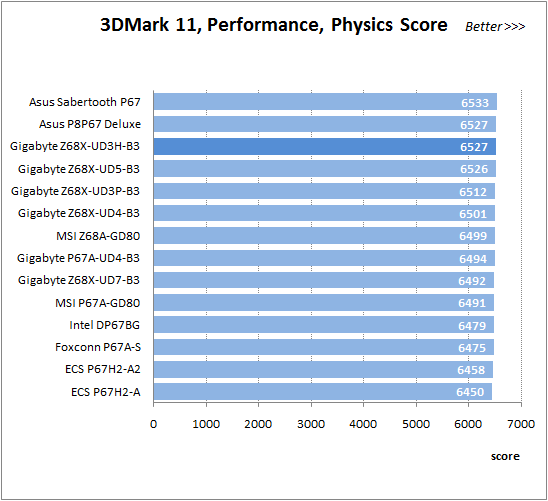

Поскольку видеокарта в наших обзорах не разгоняется, на следующей диаграмме использованы лишь результаты процессорных тестов 3DMark 11 — Physics Score.

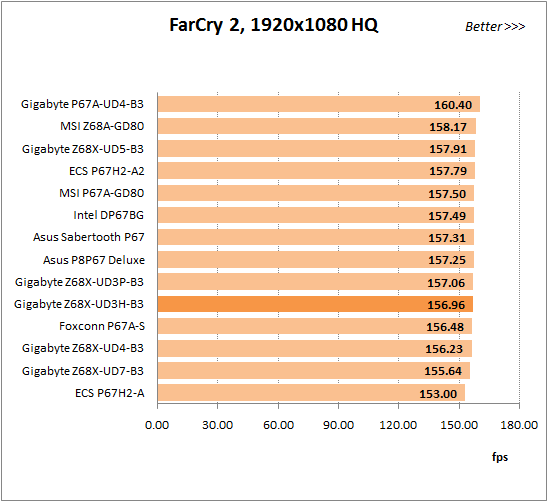

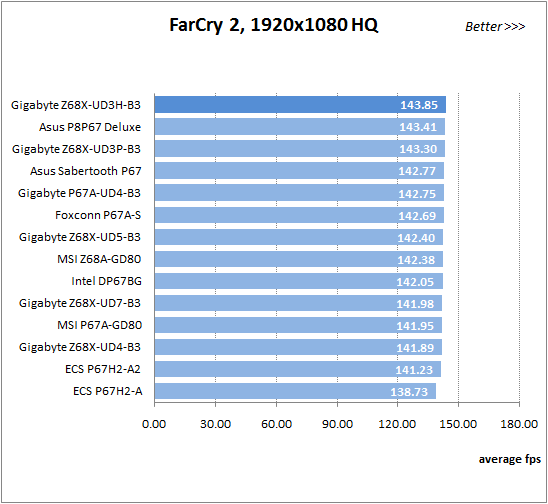

С помощью встроенного теста FC2 Benchmark Tool проводим десятикратный проход карты Ranch Small при разрешении 1920x1080 с высокими настройками качества и использовании DirectX 10.

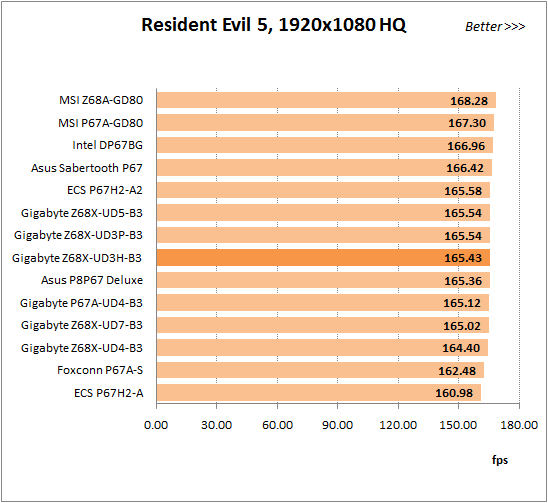

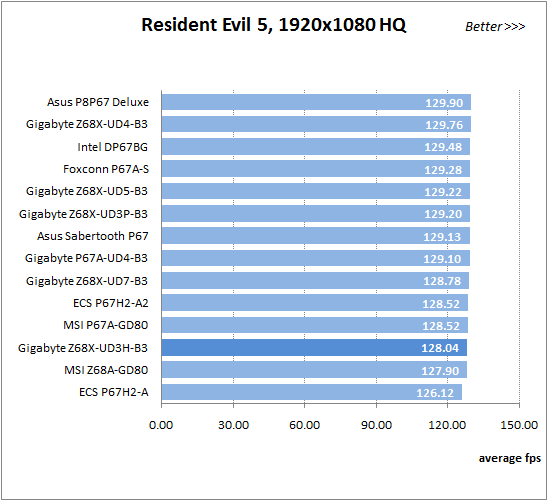

Игра Resident Evil 5 тоже обладает встроенным тестом для замеров производительности. Её особенность в том, что она превосходно использует возможности многоядерных процессоров. Тесты проводятся в режиме DirectX 10, при разрешении 1920x1080 с высокими настройками качества, результаты пятикратного прохода усредняются.

Нетрудно увидеть, что результаты, показанные платой Gigabyte GA-Z68X-UD3H-B3, несильно отличаются по скорости от других плат, но довольно заметно от большинства плат Gigabyte — нет ни провала в SuperPi, ни подозрительно высоких показателей в 3DMark 11. Мы уже говорили, что это объясняется нормальной работой платы в режиме по умолчанию, на ней технология «Intel Turbo Boost» полностью функциональна, как и на большинстве остальных плат. Теперь проведём те же тесты при разгоне процессора и памяти. Разница в параметрах работы систем при разгоне отражена в таблице:

И вновь мы видим, что плата Gigabyte GA-Z68X-UD3H-B3 занимает вполне ожидаемое согласно результатам разгона место среди остальных. Не на вершине, поскольку разгон процессора и памяти не достиг максимума, но и не в числе отстающих, ведь частота процессора и тайминги памяти на плате вполне удовлетворительны.

Замеры энергопотребления

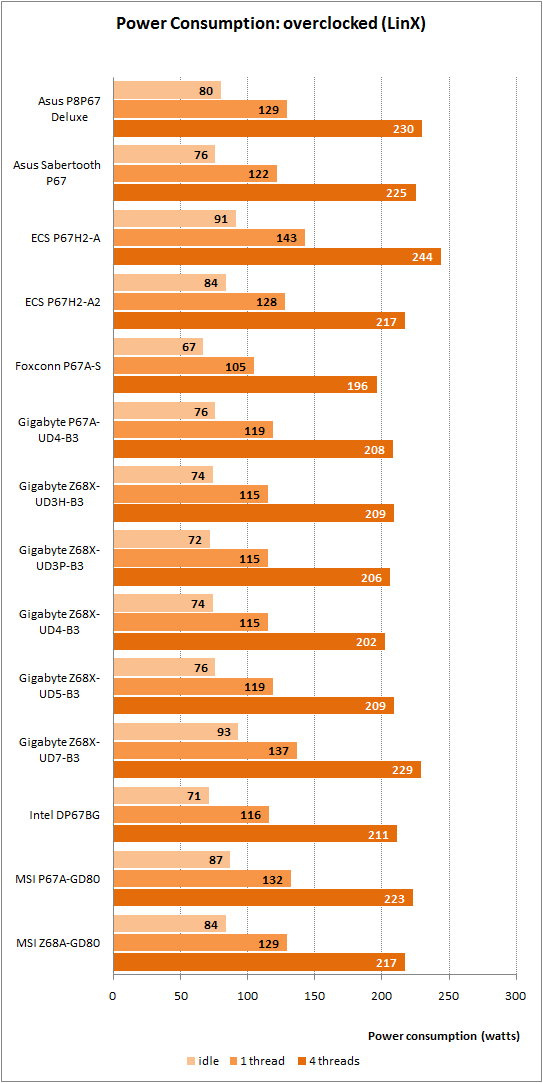

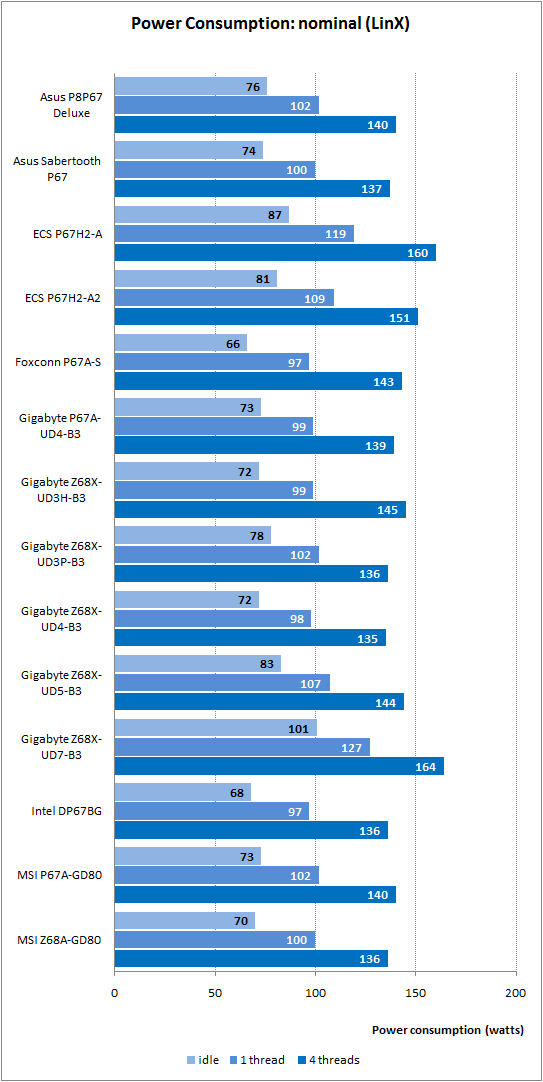

Измерение энергопотребления проводилось с помощью прибора Extech Power Analyzer 380803. Прибор включается перед блоком питания компьютера, то есть измеряет потребление всей системы «от розетки», за исключением монитора, но включая потери в самом блоке питания. При замере потребления в покое система бездействует, мы дожидаемся полного прекращения послестартовой деятельности и отсутствия обращений к жёсткому диску. Нагрузка на процессор создаётся с помощью программы «LinX». Для большей наглядности были построены диаграммы роста энергопотребления при работе систем в номинальном режиме и при разгоне, в зависимости от роста уровня нагрузки на процессор при изменении количества вычислительных потоков утилиты «LinX». На диаграммах платы расположены в алфавитном порядке.

И при работе в номинальном режиме, и при разгоне процессора и памяти, системная плата Gigabyte GA-Z68X-UD3H-B3 демонстрирует вполне ожидаемые, нормальные уровни энергопотребления при любых нагрузках и в покое, при их отсутствии.

Послесловие

По результатам обзора материнская плата Gigabyte GA-Z68X-UD3H-B3 оставляет ровное, хорошее впечатление. Ей не удалось нас поразить ничем особенным, но для предназначенной для широкого круга потребителей платы самое главное — это ничем сильно не разочаровать и не расстроить. Плата успешно справилась с этой задачей. Она оснащена широким набором современных интерфейсов, таких как eSATA, USB 3.0, SATA 6 ГБ/с и IEEE1394 (FireWire), включая полный комплект видеовыходов: D-Sub, DVI-D, HDMI и DisplayPort. От рассмотренных ранее четырёх плат Gigabyte на логике Intel Z68 Express наша героиня отличается не только наличием видеовыходов, но и даёт доступ к технологии LucidLogix Virtu. Таким образом, если вы не планируете пользоваться этой технологией или возможностями интегрированной в процессоры графики, то лучше выбирать одну из тех плат, чтобы многочисленные видеоразъёмы не занимали полезного места на задней панели.

Кстати, нельзя не отметить, что это пока первая системная плата Gigabyte из протестированных нами, которая по умолчанию позволяет процессору переходить в глубокие режимы энергосбережения, а потому её энергопотребление не сильно отличается от плат большинства других производителей, когда процессор находится в состоянии покоя. Кроме того, благодаря этому и технология «Intel Turbo Boost» функционирует в полном объёме, как и задумывалось компанией Intel для своих процессоров, а потому и производительность системы, построенной на базе платы, в любых режимах и при любых нагрузках находится на нормальном уровне. Таким образом, благодаря совокупности возможностей и характеристик, материнская плата Gigabyte GA-Z68X-UD3H-B3 станет неплохим выбором, который устроит самые разные категории пользователей.
