Hi-End-стереосистема HiVi Swans S200A: элегантная как рояль

Вступление

Сегодня нам с вами предстоит интересное знакомство с мультимедийной акустической стереосистемой Swans S200A от компании HiVi. Интерес особо подстегивает тот факт, что данная система позиционируется в секторе High-End и предназначается… для владельцев персональных компьютеров!

Несколько слов о HiVi: данная компания широко известна на американском рынке, а ее продукция пользуется заслуженным уважением среди самой привередливой публики – среди аудиофилов. Широкий модельный ряд и разнообразие видов, оценить масштабность и разнообразие которых можно на сайте компании, позволяют предположить, что у HiVi имеется довольно-таки серьезная конструкторская база. И это именно так! Взглянув на "визитку" сайта можно узнать, что среди основателей компании есть много ярких личностей, внесших огромный личный вклад в электроакустику. И, например, именно HiVi принадлежит авторское право на плоские ленточные твитеры (Planar Ribbon Tweeters), которые были востребованы многими топ-брэндами индустрии. В результате слияния HiVi с компанией Swans родился мощный союз системы научных исследований и конструкторских разработок, что дало теоретикам отталкиваться от конкретного дизайнерского решения. Такая схема принесла продукции HiVi Swans много наград с престижных выставок.
Поводом для тестирования акустической системы от HiVi послужило исходящее от компании предложение, и как следствие – взаимный интерес. В результате в нашу тестовую лабораторию привезли первую модель – HiVi Swans S200A – систему, которая способна понравиться с первого взгляда. Давайте для начала ознакомимся с таблицей технических характеристик.

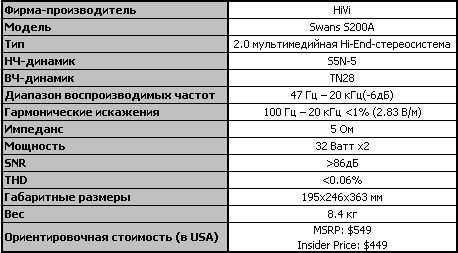

Технические характеристики

Функциональные особенности

Открыв коробку, я обнаружил внутри две колонки, заботливо упакованные в тряпичные мешочки. Расчехлив колонки, я сразу же водрузил их на журнальный столик, и стал шарить в коробке на предмет поиска соединительных проводов. В общем, комплект поставки выглядит так:

Две симпатичные колонки;
Сигнальный акустический провод;
Шнур RCA-Minijack;
Шнур RCA-RCA;
Брошюра

Поверхность колонок покрыта рояльным лаком, что не только подчеркивает высокий класс изделия, но и придает безусловную эстетическую привлекательность. Согласитесь, обычно в отделке компьютерных колонок мы привыкли видеть более дешевые материалы, как, например, пластик или фанеровку. Попросту говоря, многие производители стараются максимально снизить стоимость используемых материалов и комплектующих, чтобы их продукт выглядел бы предпочтительней среди массы аналогичных изделий. Но когда дело касается Hi-End, об экономии производители сразу же забывают.

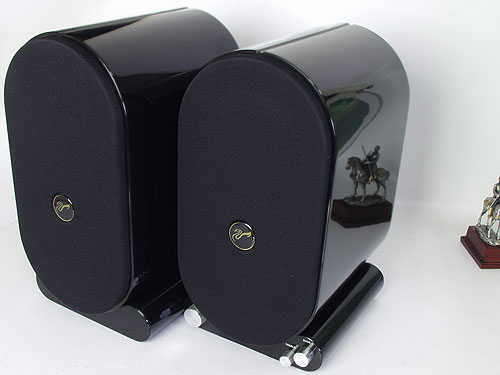

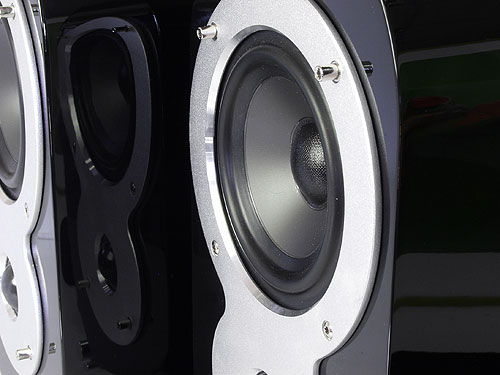

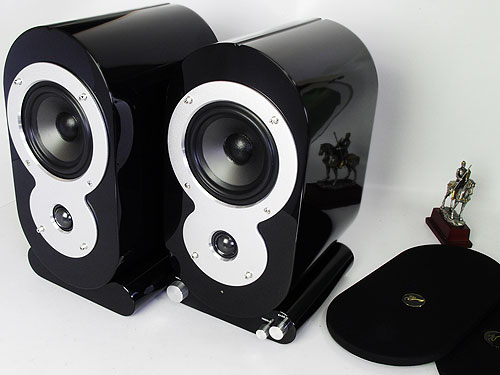

С лицевой стороны сателлиты декорированы матерчатыми грилями с логотипом Swans (лебедем). Грили легко снимаются, открывая вид на лицевые панели, которые усиленны металлическими фронтальными накладками. Сами накладки, по всей видимости, призваны выделить черные динамики от такого же черного корпуса, без них конструкция смотрелась бы далеко не так как смотрится.

Swans S200A имеют фазоинверторное акустическое оформление. Твитер, как видите на фотографии, расположен под вуфером. Порт фазоинвертора находится сзади, чуть выше оси вуфера, и имеет диаметр 35 мм с глубиной 85 мм.

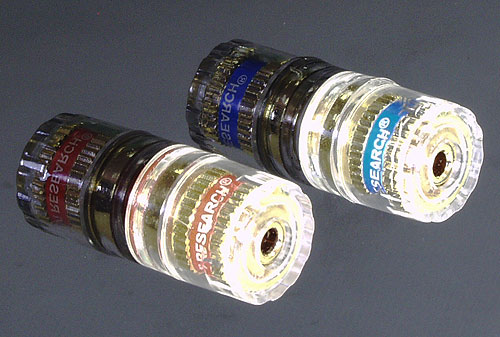

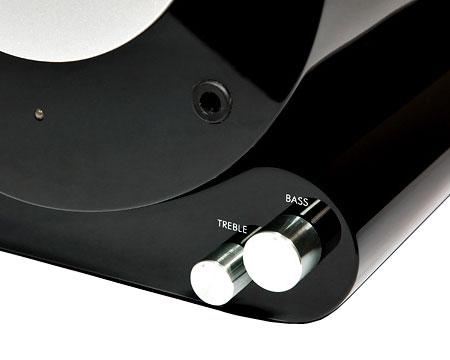

Левый сателлит подсоединяется к правому толстым многожильным акустическим кабелем, концы которого закрепляются в больших и красивых зажимных разъемах. Вся электронная начинка, включая блок питания, разместилась внутри правого сателлита. Как не трудно заметить, в основании правого сателлита есть темброблок и ручка регулировки громкости. Все ручки выполнены из металла.

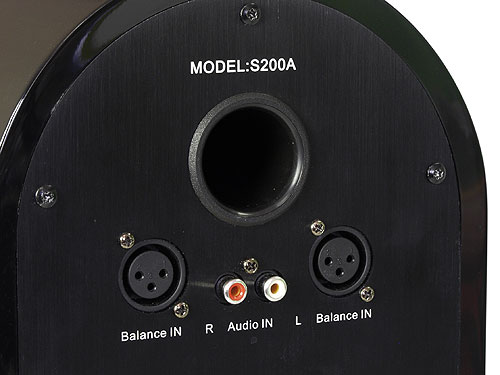

Подключение системы к аудиоисточнику можно произвести двумя способами: либо посредством RCA-соединения, либо с помощью балансных AES3 (XLR3) входов, которые используются в основном в профессиональной аудиоаппаратуре.

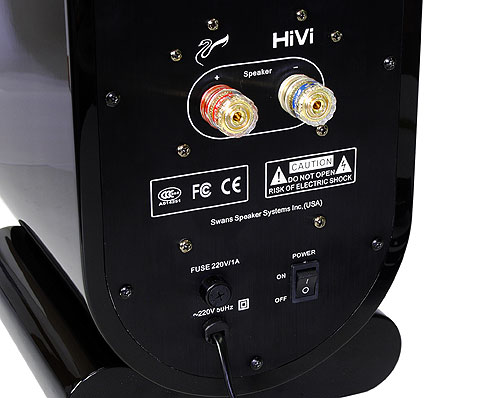

Swans S200A имеет выключатель питания, который расположен на задней стенке правого сателлита. От проблем с электропитанием система защищена плавким предохранителем.

Тестирование

Полагаю, большинству читателей будет небезынтересно узнать, что скрывается под рояльной лакировкой корпуса. Прежде чем приступить к тестированию, давайте заглянем внутрь системы, открутив восемь шурупов на тыловой стороне правого сателлита.

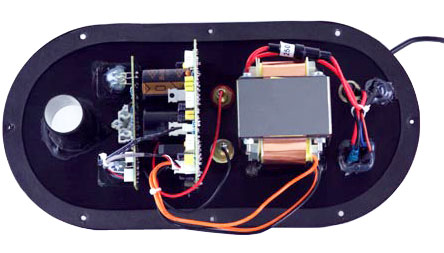

Итак, сразу после вскрытия стало понятно, что толщина стенок корпуса составляет 16 мм, а его внутренний объем равен семи литрам. Колонки не имеют острых углов – скругление стенок реализовано с помощью вырезов, а в верхней части корпуса установлена распорка. Вся электронная начинка, за исключением разделительных частотных фильтров, смонтирована на задней стенке правого сателлита. Замечу, что демпфирование стенок звукопоглощающим материалом отсутствует.
Порт фазоинвертора настроен на 50 Гц, но из-за недостаточного диаметра он получился очень шумным, особенно при прослушивании системы на мощности, превышающей 10 Вт (присутствуют его призвуки).

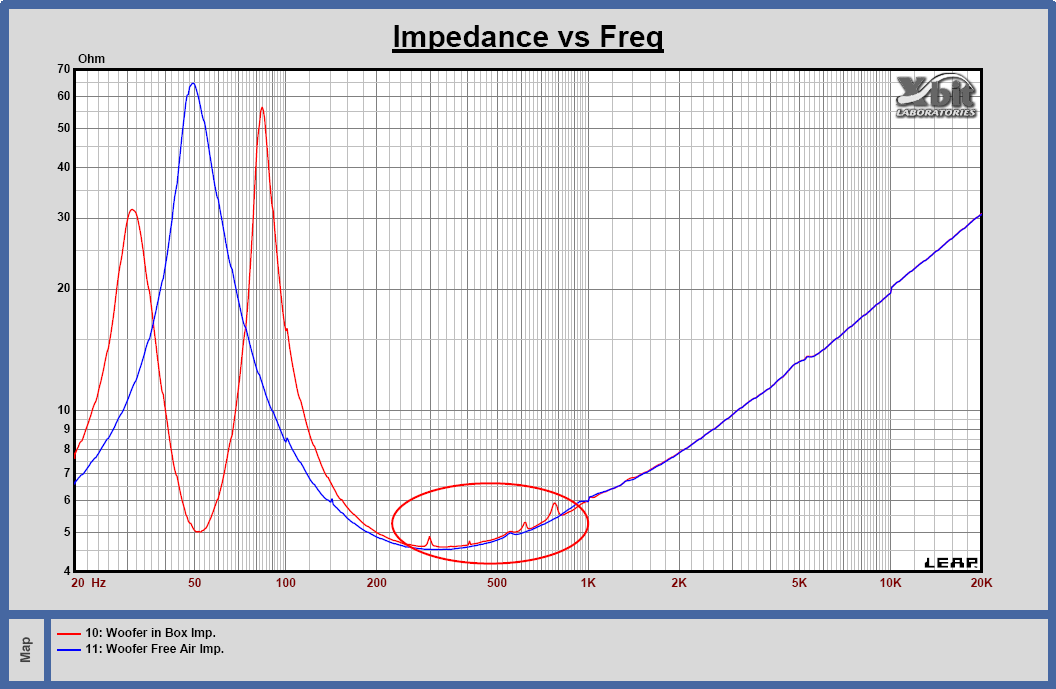

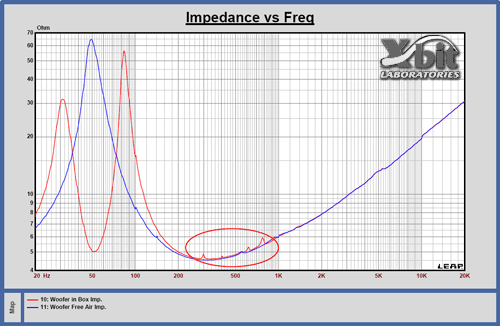

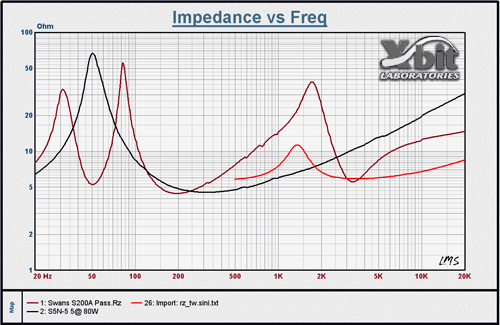

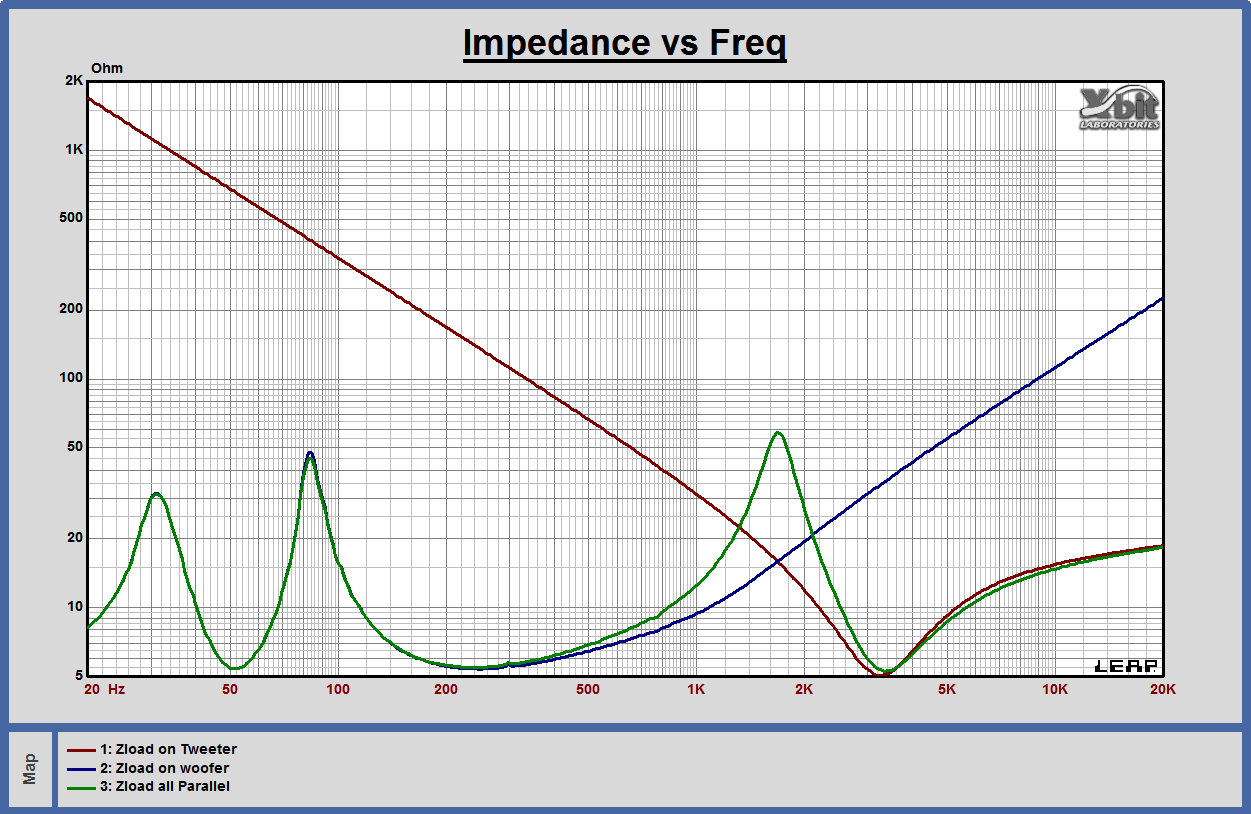

Во время тестирования был замечен дребезг на частотах 300 Гц – возможно это внутрикорпусные резонансы (стоячие волны). График импеданса вуфера в корпусе и на свободном пространстве (фри-эйр) показывает явное наличие резонансных пиков. Решить эту проблему, вероятно, как раз и помогло бы акустическое демпфирование звукопоглощающим материалом.

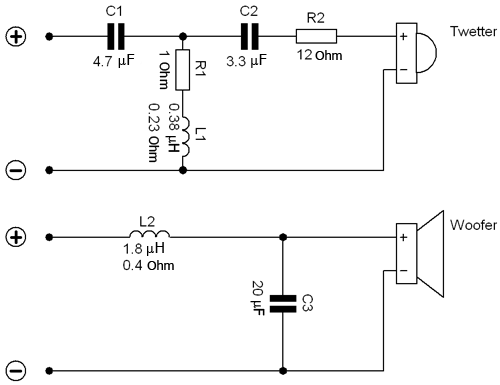

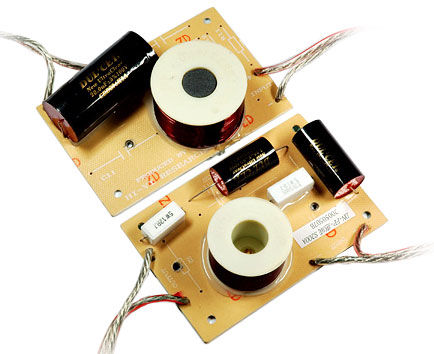

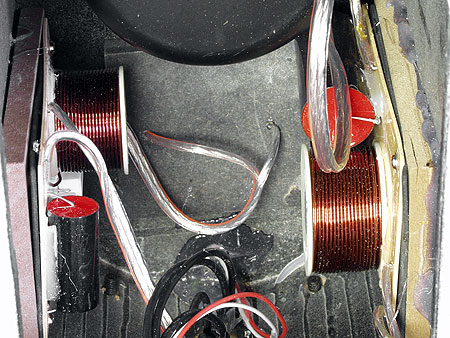

Разделительные фильтры (ВЧ и НЧ звенья) собраны на отдельных небольших платах, которые установлены на боковых стенках внутри корпусов сателлитов. Катушки намотаны толстым проводом, рядом с ними установлены немногочисленные пленочные конденсаторы.

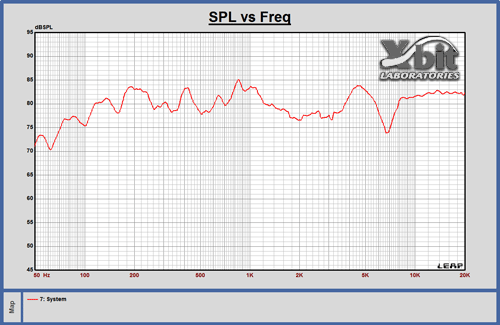

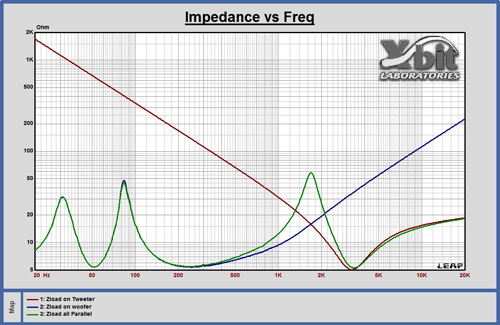

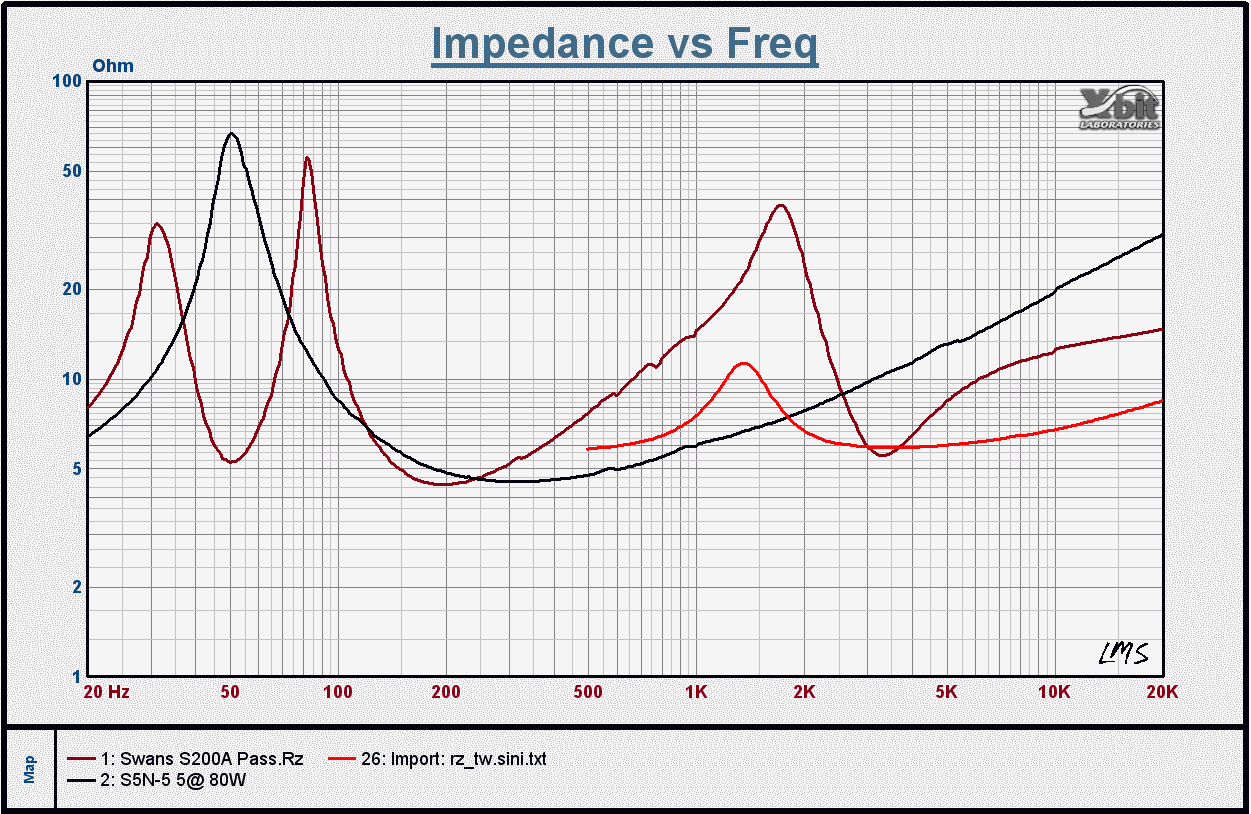

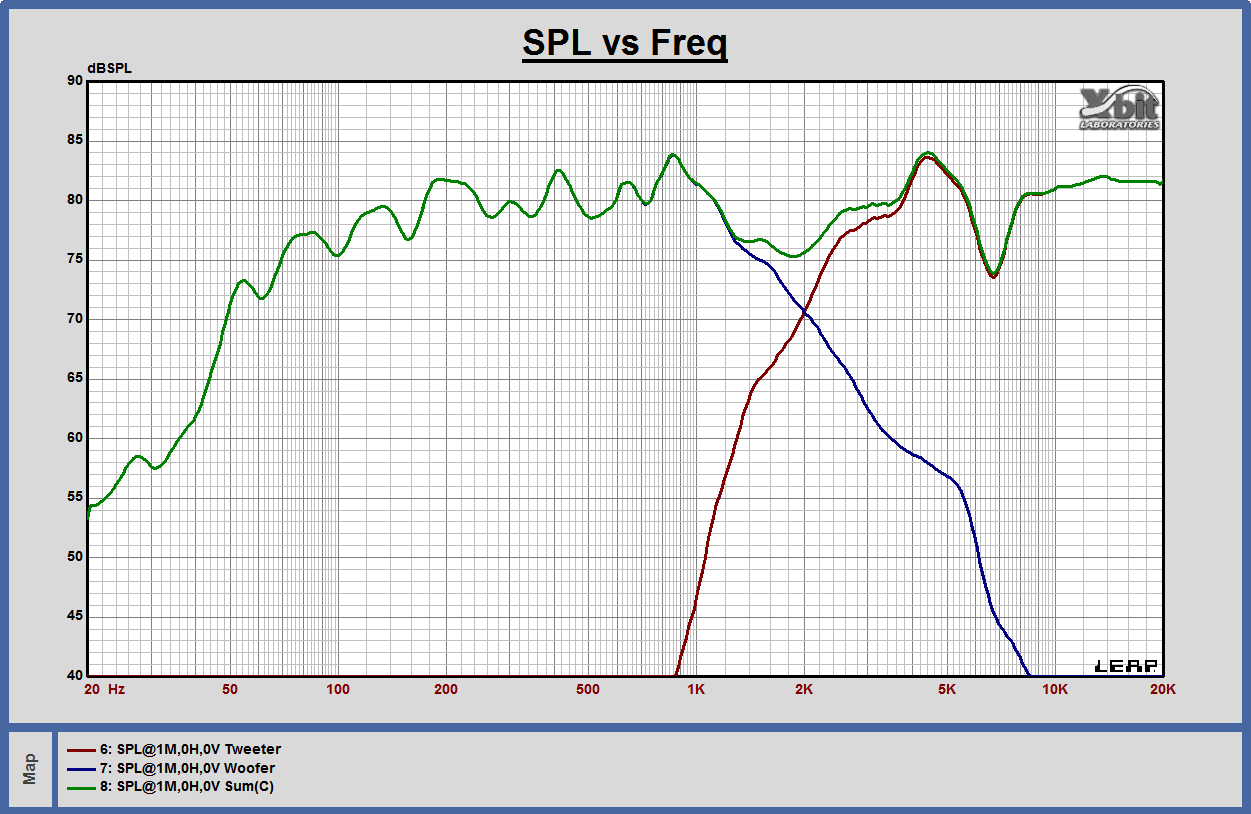

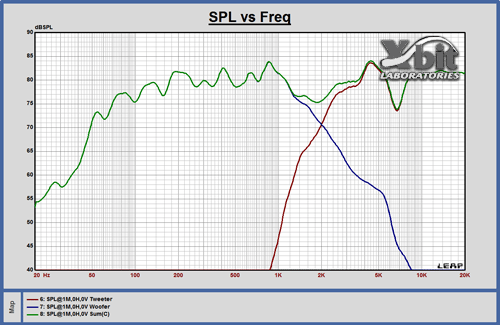

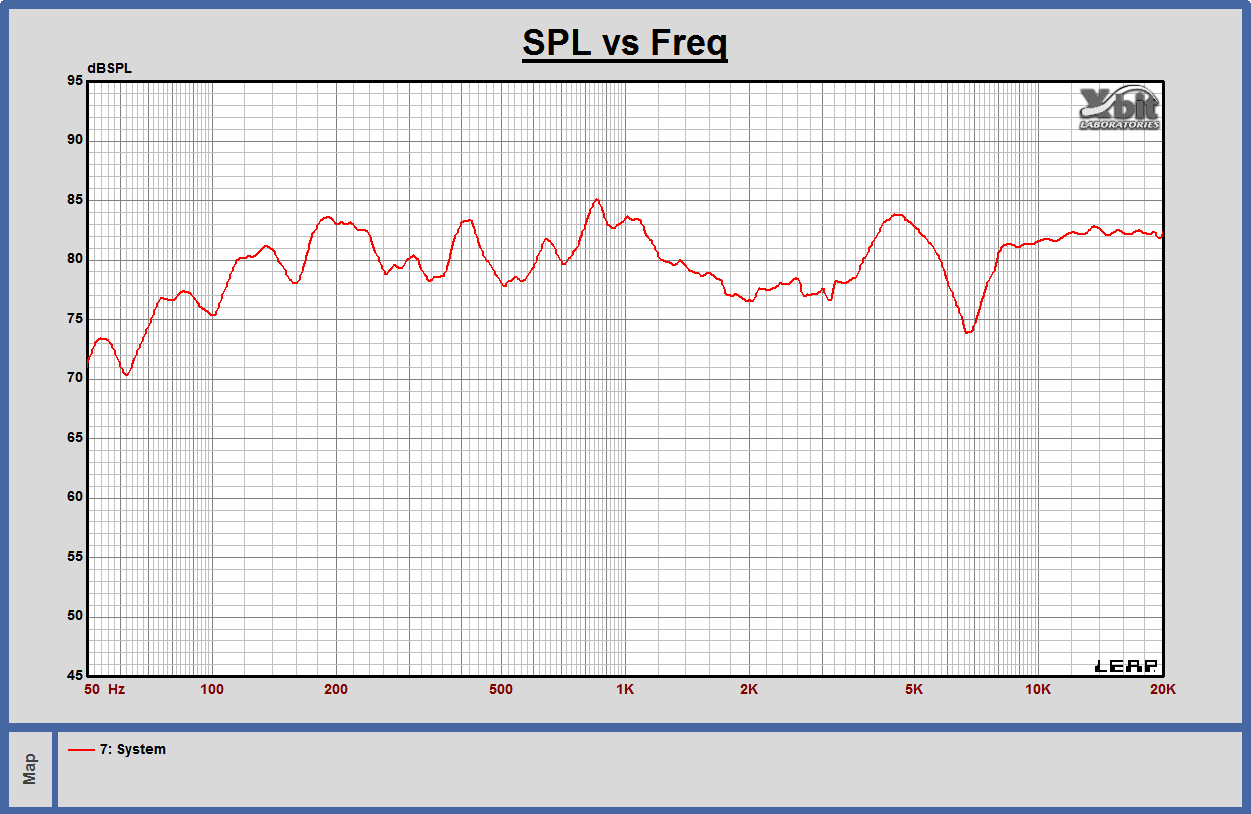

Измерения обнажили неровный характер графика Rz (активного сопротивления), который однако не падает ниже 4 Ом. Разброс между АС меньше 1 дБ; неравномерность АЧХ АС с большой натяжкой укладывается в +/-3 дБ.

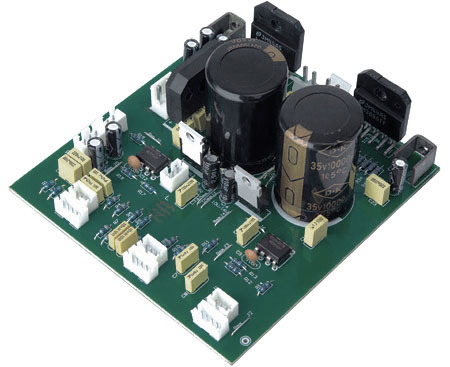

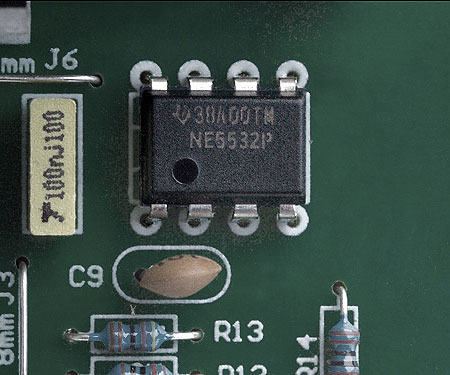

Усилитель собран по классической схеме с использованием двух малошумящих операционных усилителей 5532 от Texas Instruments и двух интегральных микросхем LM3886 от National Semiconductor на выходе. ОУ 5532 отличаются высокой производительностью и низким уровнем искажений. Микросхема LM3886 относится к семейству "Overture"; с ее помощью можно получить 135 Вт допустимой мгновенной пиковой мощности. Коэффициент гармонических искажений не превышает 0.06% в частотном диапазоне 20 Гц – 20 кГц. Типовое подавление пульсаций составляет 120 дБ, поэтому конструкция сетевого блока не представляет особых проблем, кроме разве что соблюдений требований к монтажу. При таких данных с помощью этой ИС можно достичь исключительно хорошего качества звучания, потому-то сфера их применения распространяется от "бумбоксов" до роскошного "хай-энда". К слову, LM3886 снискала хорошую популярность среди радиолюбителей, и при цене $2 за штуку с удовольствием используется многими "самоделкинами".

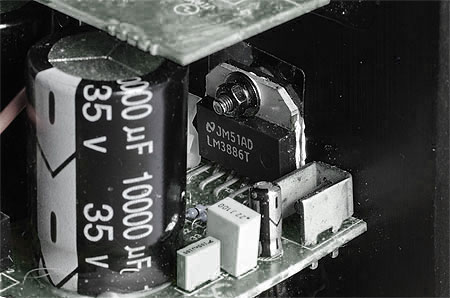

Как вы видите, обе LM3886 установлены на краю печатной платы. Радиатором для отвода тепла от них служит вся задняя стенка правого сателлита, на которой помимо усилителя закреплена вся остальная электронная начинка АС. В процессе работы эта металлическая панель нагревается довольно прилично!
Рядом с выходной ИС на плате мы видим конденсаторы с максимальной рекомендованной (в даташите к ИС) емкостью в 10000 мкФ, которые установлены по цепи питания каждого плеча канала. Максимальная расчетная мощность каналов – 2х25 Вт. Никаких схематических особенностей усилитель АС не имеет.

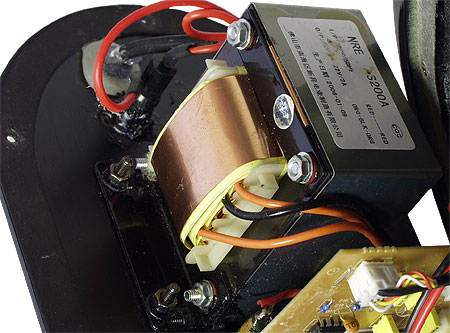

Трансформатор блока питания экранирован медными пластинами, что хорошо работает для устранения фона при близком монтаже усилителя внутри АС.

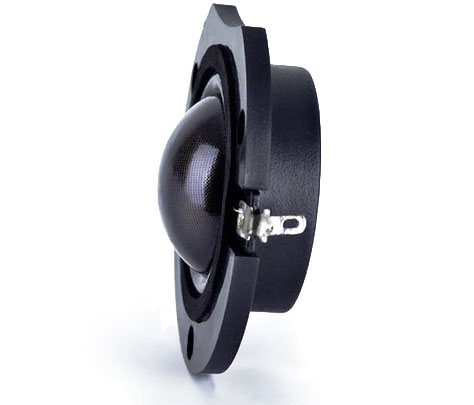

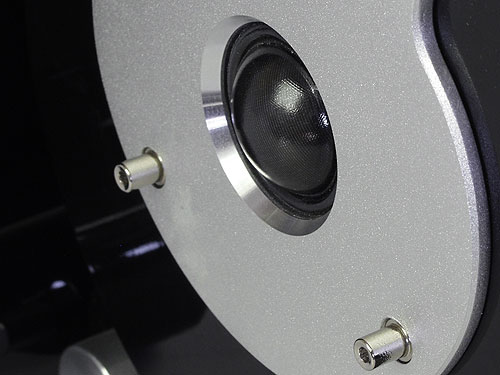

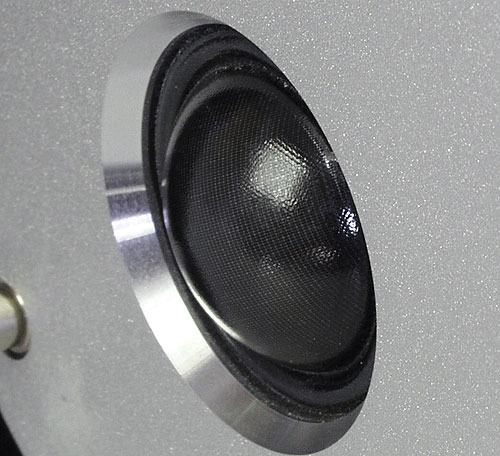

В системах установлены неодимовые Hi-End-твитеры с диаметром мембраны 28 мм. Купол твитера выполнен из армированного полимера. Внутри корпуса сателлита ВЧ-динамик находится в изолированной безрезонансной камере, что исключает влияния на него со стороны вуфера. Номинальный импеданс твитера по постоянному току составляет 6 Ом, собственная резонансная частота – 1350 Гц. Твитер прикручен к металлической накладке, которая является рупором.

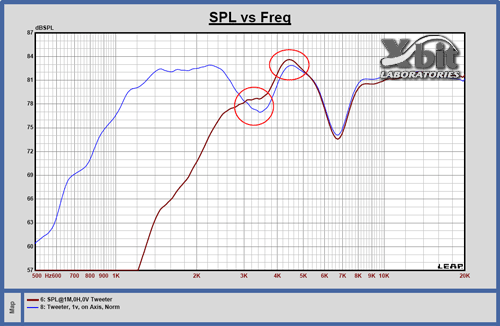

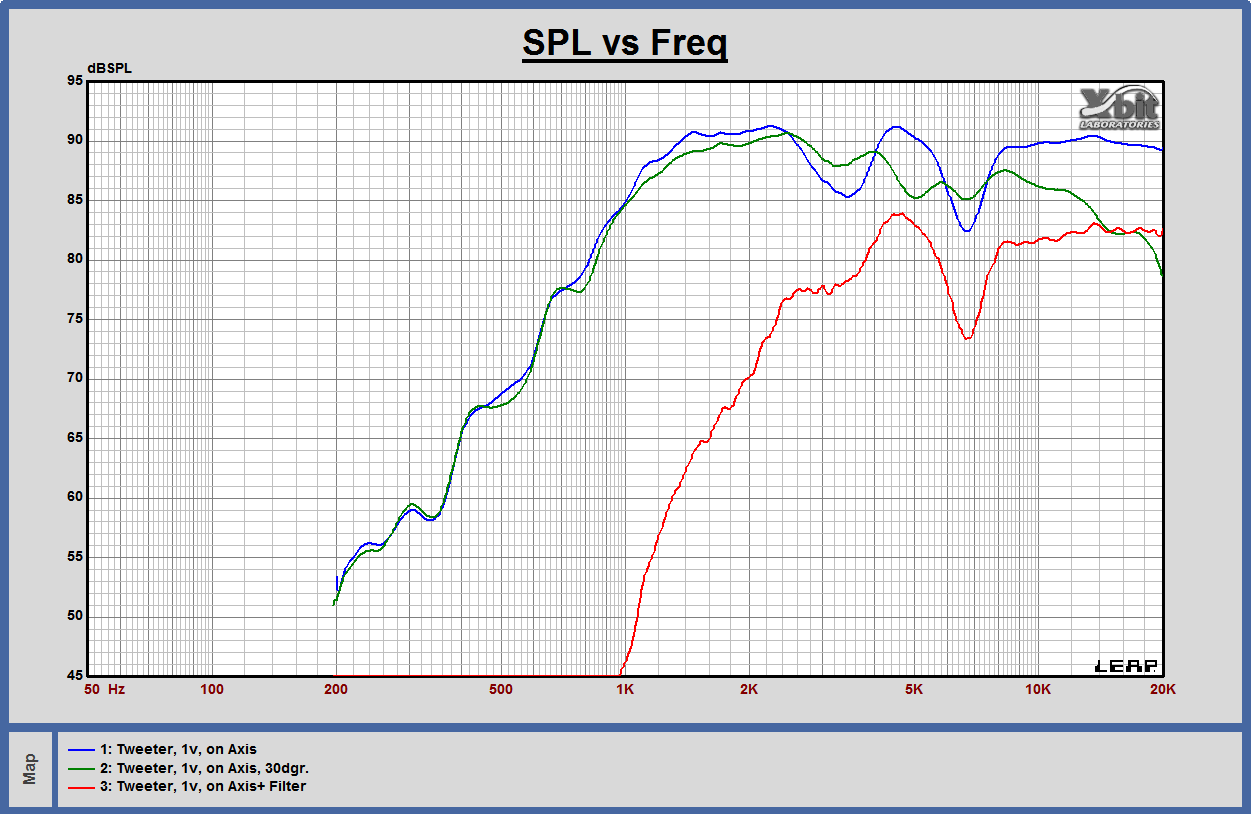

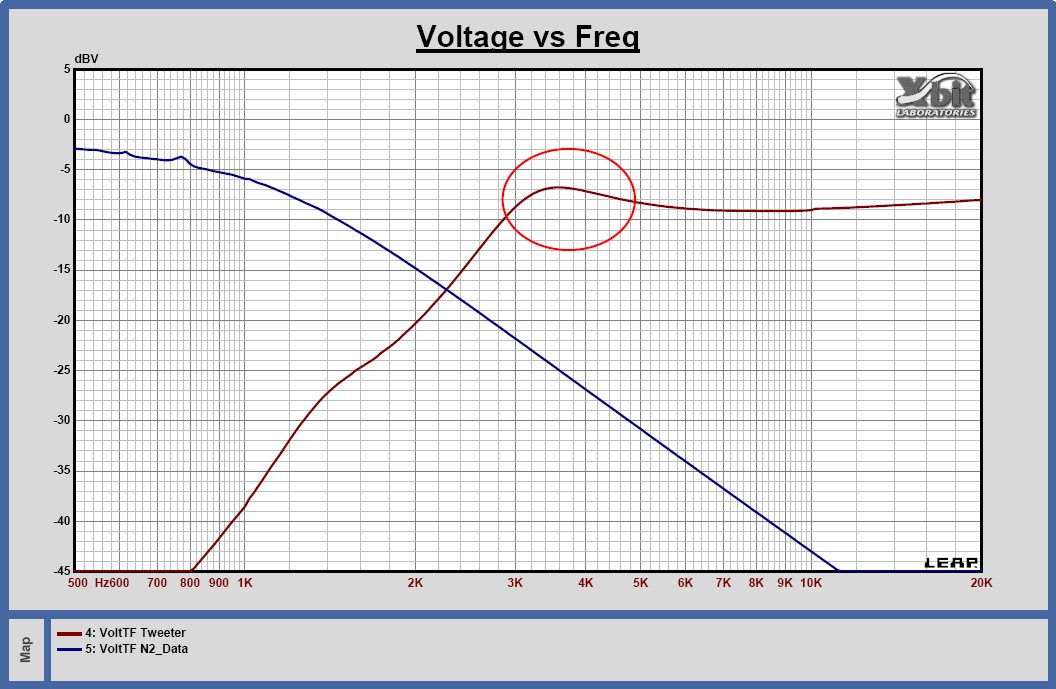

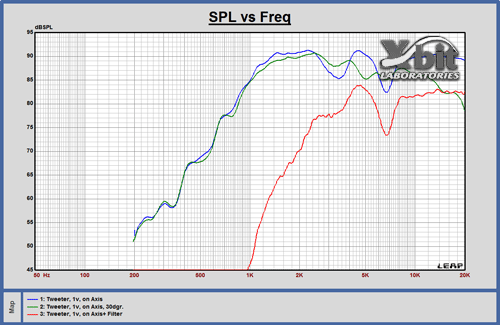

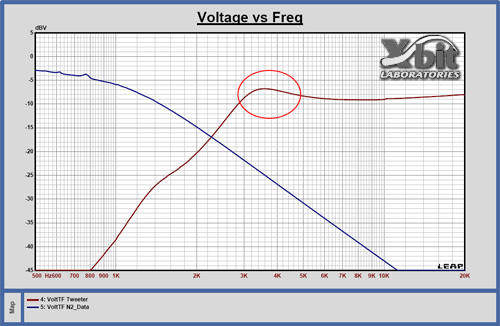

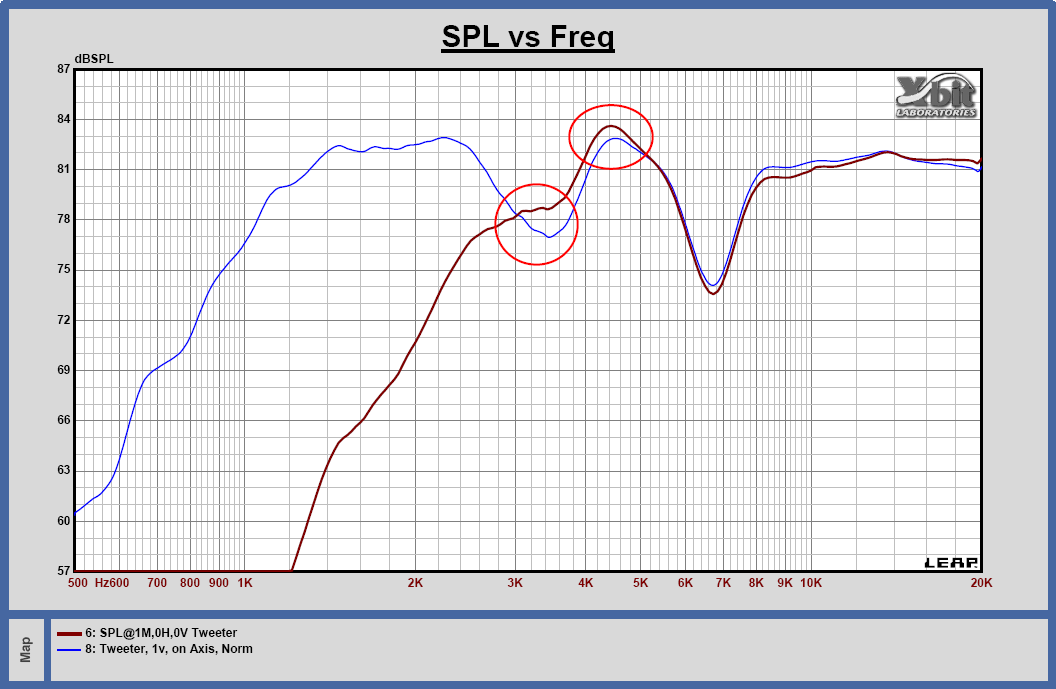

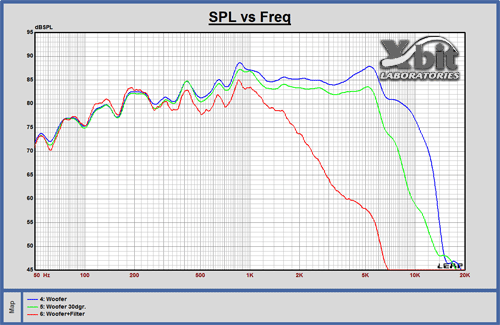

На графике мы видим очень неблагоприятную АЧХ для фильтрации; АЧХ под углом 30 градусов немного исправляется – очевидно, это связано с не оптимальным акустическим оформлением купола твитера. Как следствие в системе производителю пришлось применять фильтр 3-го порядка с добротностью примерно 1, а это, в свою очередь, увеличивает искажения.

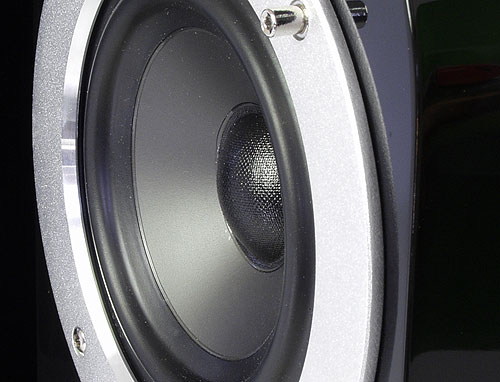

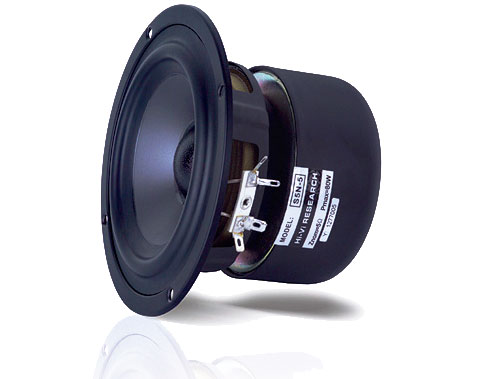

В системах установлены низкочастотные динамики S5N-5 класса Hi-End диаметром 5.5 дюймов. Диффузор такого динамика изготовлен из полипропилена и базируется на резиновом подвесе.

Сам диффузор не очень жесткий и имеет прямой конус. В его центре мы видим рельефный пластиковый пылезащитный колпак. Динамик длиноходный – его экскурсия составляет +/-4.5 мм. Конструкция динамика состоит из большого ферритового магнита (NdFeB), штампованной рамы, и дюймовой катушки. Его сопротивление по постоянному току составляет 5 Ом, а номинальная мощность равна 80 Ватт.

Итог: в системе используется прекрасный НЧ-динамик с высокой чувствительностью и низким резонансом. Суммарная добротность составляет 0.36, отношение Bl/Mms = 0.65, что является очень хорошим результатом!
При прослушивании Swans S200A наши аудиоэксперты отметили достаточно жесткое звучание твитера, с этаким металлическим оттенком. Вокальные партии звучат без должной им детализации. Бас достаточно протяженный, но ему не хватает панча и фундамента.

Достоинства и недостатки

Достоинства:

Добротная конструкция системы;
Высокое качество отделки;
Великолепный вуфер соответствующего класса;
Наличие балансных входов

Недостатки:

Глубокий провал АЧХ вследствие неверно подобранного твитера;
Искажения при работе на заявленной мощности из-за недостаточного диаметра фазоинвертора;
Резонансы на частоте 300 Гц (по всей видимости, из-за отсутствия акустического демпфирования);
Посредственное звучание системы

Заключение

Выбор и приобретение акустики высочайшего класса – непростое и важное решение, способное вывести состоявшегося владельца на совершенно новый уровень качества жизни. По большому счету, интерес к Hi-End просыпается в каждом из нас с какого-то большого события в жизни, как, например, покупка дома или престижной квартиры, когда вслед за кошкой порог пересекает огромный телевизор, комфортный кожаный диван и прочие атрибуты достатка и благополучия. К задаче по оснащению рабочего места добавляется не только выбор современного и мощного компьютера, но и "вписывание" его в общий интерьер – этакий "дизайнерский подход".
Акустическая система, с которой мы сегодня познакомились, является, пожалуй, эталоном дизайнерского искусства, и обладает всеми внешними атрибутами техники High-End-класса. Нельзя не отметить добротную конструкцию системы и высокое качество отделки. Но, как говорится, встречают по одежке, а уже потом, некоторые дотошные пользователи начинают копаться во внутренностях.
Наши аудиоэксперты сошлись во мнении, что системе Swans S200A требуется замена твитера и, соответственно, разработка нового кроссовера. Было бы желательно также увеличить сечение фазоинвертора как минимум вдвое и изменить его настройку на 60 Гц. Такой шаг снизит акустический шум фазоинвертора и добавит басу бойкости. Вместе с этим немного повысится нижняя граничная частота системы.
По результатам тестирования, а также, учитывая, что Swans S200A заявлена производителем именно как Hi-End-система, мы вынуждены признать ее звучание в целом как посредственное. Надеемся, что некоторые наши пожелания будут приняты производителем и учтены. В заключение стоит, наверное, заметить, что в Москве акустика HiVi Swans пока, к сожалению, не представлена. Однако в планах компании значится приход на российский рынок (также и с данной моделью) уже во втором полугодии.

Выражаем признательность акустической лаборатории Audiotest.ru за помощь в проведении тестирования.
