ASUS L4500R

Дизайн и эргономика

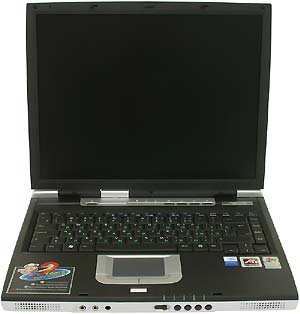

Корпус модели ASUS L4500R окрашен в светло-серебристый цвет, а, открыв верхнюю крышку ноутбука, можно увидеть, что рамка вокруг дисплея и область между клавиатурой и устройством управления курсором типа "TouchPad" окрашена уже в черный цвет со вставками все того же светло-серебристого цвета, выполненных в виде кнопок, заменяющих правую и левую клавиши мыши, колесика прокрутки, креплений монитора и декоративной панели с клавишами быстрого запуска наиболее часто используемых приложений.
В верхний левый угол рамки жидкокристаллической матрицы встроен микрофон (причем, весьма чувствительный). Сам экран, диагональю 15.1 дюйма с максимальным разрешением 1024х768, достаточно яркий с хорошей цветопередачей. Регулировка яркости экрана производится с помощью соответствующих функциональных клавиш, при этом на дисплее отображается окно, выполненное в виде шкалы и показывающее текущие настройки. Диапазон регулировки достаточно широк (всего 15 градаций), причем при установке яркости в минимальное положение увидеть что-то на экране практически невозможно.


При открытой крышке портативного компьютера на верхней стороне рядом с креплениями монитора в один ряд расположены кнопка включения/выключения питания, индикаторы состояния системы (индикатор обращения к жесткому диску, индикатор цифровой клавиатуры [Num Lock], индикатор фиксации верхнего регистра [Caps Lock]) и блок клавиш быстрого вызова наиболее часто используемых приложений (а именно: приложения электронной почты, интернет-браузера, программы, заданной пользователем, и режимов энергосбережения Power4 Gear+). Клавиша, инициирующая запуск приложения Power4 Gear+, позволяет переключаться между различными режимами экономии энергии для повышения производительности или времени работы от аккумуляторной батареи. При использовании питания от сети доступны три режима работы, а при питании от аккумулятора – семь:

режим – повышенная производительность, сегмент питания – сеть;
режим – высокая производительность, сегмент питания – сеть/аккумулятор;
режим – игры, сегмент питания – сеть/аккумулятор;
режим – просмотра фильмов на DVD, сегмент питания – аккумулятор;
режим – работы с электронной почтой/офис, сегмент питания – аккумулятор;
режим – презентаций, сегмент питания – аккумулятор;
режим – прослушивания звукозаписи, сегмент питания – аккумулятор;
режим – экономии аккумулятора, сегмент питания – аккумулятор.

Вторая группа индикаторов состояния системы расположена на торце передней панели и состоит из следующих светодиодов:

индикатор проигрывателя (Audio DJ) – загорается после включения данного проигрывателя при выключенном портативном компьютере;
индикатор питания (горит, если портативный компьютер включен);
индикатор зарядки батареи (показывает состояние зарядки аккумулятора);
индикатор входящей почты (включается, когда в почтовом ящике есть новые сообщения);
индикатор беспроводной локальной сети (загорается при получении или отправке встроенным адаптером пакетов).

Такое расположение второй группы индикаторов очень удобно, так как они остаются видны и при закрытой крышке портативного компьютера.
Полноразмерная клавиатура ноутбука ASUS L4500R выполнена из пластика черного цвета, латинские буквы нанесены белым цветом, кириллица – зеленым, а клавиши, функции которых доступны при нажатии и удерживании [Fn] – синим. Имеется так же встроенная цифровая клавиатура и две специальные кнопки для облегчения работы в Windows. Клавиши Print Scrn, Pause и Del вынесены в одну линию вместе с функциональными клавишами, а PgUp, PgDn, Home и End расположены вертикально одна под другой по правому краю. В общем, работать с данной клавиатурой комфортно и легко, клавиши имеют четкий отклик на нажатие и удобную глубину хода. Устройство управления курсором типа "TouchРad", кроме двух стандартных кнопок, заменяющих привычные правую и левую клавиши мыши, содержит еще и колесико прокрутки вверх или вниз, программная функция которого доступна при установке прилагаемой утилиты.
На передней стороне расположены следующие компоненты:

два стереодинамика (находятся по краям торцевой стороны портативного компьютера);
пружинная защелка дисплея;
аудиовход (Audio-In);
разъем для подключения микрофона (Mic-In);
гнездо подключения стереонаушников (Head-Out);
кнопка включения/выключения проигрывателя компакт-дисков (Audio DJ);
блок кнопок проигрывателя компакт-дисков (Audio DJ).

Функция Audio DJ позволяет прослушивать CD-диски без загрузки операционной системы. Для чего необходимо подключить портативный компьютер к сети или установить заряженную предварительно батарею, затем перевести кнопку включения/выключения проигрывателя вправо и вставить в оптический привод аудиодиск. Используя кнопки управления проигрывателем можно воспроизводить, останавливать, переходить на предыдущую или следующую композиции, увеличивать или уменьшать громкость.
На левой стороне находятся следующие порты и разъемы:

гнездо подключения сетевого кабеля;
порт инфракрасного модуля (IrDa);
три USB порта;
два порта IEEE1394;
разъем для установки карт расширения PC Card (для одной карты типа I/II);
вентиляционные отверстия.

С правой стороны можно обнаружить только оптический привод DVD/CD-RW и еще один USB порт.


На задней стороне расположены следующие компоненты:

разъем для подключения ноутбука к локальной сети (RJ-45);
разъем встроенного модема (RJ-11);
порт TV-Out;
порт PS/2 для подключения внешней мыши или клавиатуры;
разъем для подключения внешнего монитора (D-sub);
25-штырьковый параллельный порт;
отверстие для замка Kensington и вентиляционные отверстия.

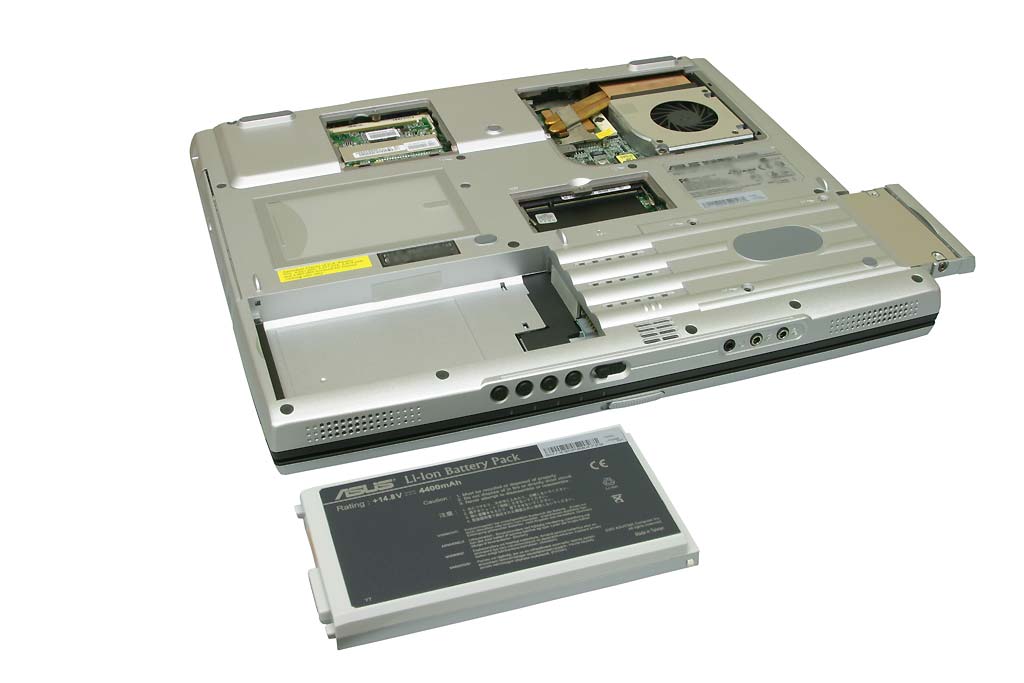

С обратной стороны портативного компьютера ASUS L4500R находятся заглушки отсеков оперативной памяти, жесткого диска, платы беспроводной сети miniPCI, центрального процессора, блок аккумуляторной батареи, кнопка перезагрузки ноутбука, расположенная в неглубоком отверстии, и кармашек для карточки с именем владельца.

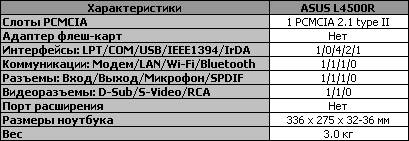

Для конструктивного восприятия построена таблица наличия разъемов, портов и коммуникаций у рассматриваемого портативного компьютера, которая приведена ниже:

Комплект поставки

В комплект поставки ноутбука ASUS L4500R входят следующие компоненты: сам портативный компьютер, внешний блок питания, телефонный кабель, оптическая мышь, переходник для подключения телевизора (S-Video -> RCA), набор установочных компакт-дисков, подробное руководство пользователя на русском языке, необходимая документация, карточки с телефонами сервисных центров по всему миру и адресами Web-поддержки и сумка для транспортировки.
Набор установочных дистрибутивов включает: необходимые драйвера и утилиты, два диска для восстановления системы, программы для проигрывания DVD-дисков, видеомонтажа и создания слайд-шоу, диск Nero и три диска с играми: Battle Engine aquila, Gunmetal: war transformed и игровой сборник Games Power.


Сумка, необходимая и незаменимая вещь при транспортировке портативного компьютера, выполнена из тканевого материала черного цвета. Она имеет два больших отделения (для ноутбука, блока питания, необходимых аксессуаров) и множество карманов (от больших до маленьких).

Процедура восстановления системы

В конфигурации данного портативного компьютера предусмотрена процедура восстановления системы с жесткого диска. Для чего создан специальный скрытый раздел с файлами. При необходимости восстановления операционной системы, драйверов и утилит, программного обеспечения к состоянию, которое было на момент покупки ноутбука, перед включением портативного компьютера нужно нажать клавишу F9. После чего появится меню с пунктами, из которых следует выбрать один из необходимых:

1. Reboot to Windows XP (перезагрузка Windows XP) – если в течение 60-ти секунд выбор не будет сделан, то данная опция выполнится автоматически;

2. Recover Windows XP to first partition only – первый системный раздел будет удален и создан новый, называющийся "диск С", остальные разделы останутся нетронутыми;

3. Recover Windows XP to entire HD – все разделы жесткого диска будут удалены, и будет создан новый, называющийся "диск С";

4. Recover Windows XP to entire HD with 2 partition – все разделы с жесткого диска будут удалены, и затем будут созданы два новых раздела ("диск С" - 60% и "диск D" - 40%).
