ASUS M2400N

Дизайн и эргономика

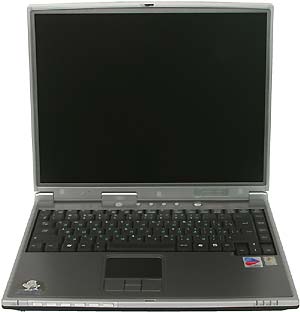

Корпус портативного компьютера ASUS M2400N выполнен из магниевого сплава черного цвета со вставками светло-серебристого оттенка по краю. Рамка вокруг жидкокристаллического дисплея так же окрашена в светло-серебристый цвет. Сам ноутбук с закрытой верхней крышкой напоминает небольшую папку или энциклопедию, такое впечатление создается за счет острых практически без скруглений углов. В общем, дизайн данной модели достаточно элегантный и изысканный. А малые габариты и вес делают этот ноутбук еще более привлекательным.
Экран, диагональю 14.1 дюйма с максимальным разрешением 1024х768, порадовал хорошей цветопередачей и неплохими углами обзора. Регулировка яркости (впрочем, как и во всех ноутбуках данной фирмы) производится с помощью соответствующих функциональных клавиш. При этом на дисплее появляется окошко, выполненное в виде шкалы (доступно 15 градаций, так что диапазон настройки достаточно широк) и показывающее текущее состояние. При установке яркости в минимум на экране практически ничего не возможно разглядеть даже в полной темноте. В нижний левый угол рамки жидкокристаллической матрицы встроен микрофон, так что рассматриваемый ноутбук еще и с успехом может применяться как "маленький такой" диктофон.


При открытой крышке портативного компьютера над клавиатурой в центре расположены круглая кнопка включения/выключения питания и клавиши быстрого вызова наиболее часто используемых приложений, а именно:

две клавиши, программируемые пользователем;
клавиша, инициирующая запуск приложения интернет-браузера;
клавиша вызова приложения электронной почты;
клавиша приложения Power4 Gear, которое позволяет переключаться между различными режимами экономии энергии для повышения производительности или времени автономной работы.

Индикаторы состояния системы разбиты на две подгруппы, одна из которых расположена так же над клавиатурой слева и состоит из следующих светодиодов:

индикатор обращения к жесткому диску;
индикатор цифровой клавиатуры [Num Lock];
индикатор фиксации верхнего регистра [Caps Lock].

Другая подгруппа индикаторов состояния системы размещается на торце передней панели, что очень удобно, так как данные светодиоды остаются видны как при открытой, так и при закрытой верхней крышке портативного компьютера. Состав этой подгруппы:

индикатор питания (горит, если портативный компьютер включен);
индикатор зарядки батареи (показывает состояние зарядки аккумулятора);
индикатор входящей почты (включается, когда в почтовом ящике есть новые сообщения);
индикатор беспроводной локальной сети (загорается при получении или отправке встроенным адаптером пакетов).

Клавиатура модели ASUS M2400N вполне удобная и комфортная в работе (несмотря на уменьшенные размеры отдельных клавиш) и выдержана в стиле клавиатур ноутбуков от фирмы ASUS. То есть, она выполнена из слегка просвечивающего пластика черного цвета, латинские буквы нанесены белым цветом, кириллица – зеленым, функциональные клавиши – синим (выполняемые ими команды доступны при нажатии и удерживании [Fn]). Имеется блок управления курсором, вынесенный отдельно от основной линии клавиатуры, две кнопки для облегчения работы в Windows и встроенная цифровая клавиатура. Клавиши PgUp, PgDn, Home и End расположены вертикально одна под другой по правому краю. Устройство управления курсором типа "TouchРad", кроме привычных двух кнопок выполняющих функции правой и левой клавиш мыши, содержит еще и дополнительную кнопку вертикальной прокрутки (весьма функциональное дополнение).
На торцевой стороне ноутбука располагаются пружинная защелка дисплея, с помощью которой крышка удерживается в закрытом состоянии, индикатор включения CD-проигрывателя (Audio DJ), кнопка включения/выключения аудиопроигрывателя, блок кнопок управления CD для удобства проигрывания дисков. Используя данные кнопки можно воспроизводить, останавливать, переходить на предыдущую или следующую композиции, увеличивать или уменьшать громкость. Функция Audio DJ позволяет прослушивать CD-диски без загрузки операционной системы.


На левой стороне находятся следующие порты и разъемы:

левый аудиодинамик;
разъем для установки карт расширения PC Card (для одной карты типа I/II);
порт инфракрасного модуля (IrDa);
порт IEEE1394 и вентиляционные отверстия.

С правой стороны можно обнаружить следующие компоненты:

правый аудиодинамик;
оптический привод DVD/CD-RW;
гнездо подключения стереонаушников (Head-Out);
разъем для подключения микрофона (Mic-In);
гнездо подключения сетевого кабеля.

На задней стороне портативного компьютера ASUS M2400N расположены:

отверстие для замка Kensington;
разъем встроенного модема (RJ-11);
разъем для подключения ноутбука к локальной сети (RJ-45);
порт расширения, который служит для подключения дополнительного внешнего репликатора портов;
два USB порта;
разъем для подключения внешнего монитора (D-sub);
25-штырьковый параллельный порт;
вентиляционные отверстия.

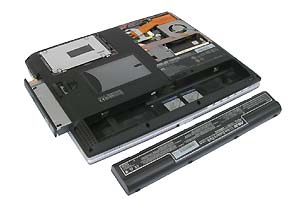

С обратной стороны корпуса ноутбука можно увидеть заглушки отсеков центрального процессора и оперативной памяти, жесткого диска, блок аккумуляторной батареи, кнопка перезагрузки портативного компьютера, кармашек для карточки с именем владельца и вентиляционные отверстия.

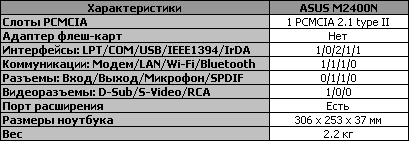

Для конструктивного восприятия построена таблица наличия разъемов, портов и коммуникаций у рассматриваемого портативного компьютера, которая приведена ниже:

Комплект поставки

Взглянув на достаточно внушительную упаковочную коробку портативного компьютера ASUS M2400N, и не скажешь, что там лежит изящная модель, имеющая достаточно малые габариты.


В комплект поставки ноутбука ASUS M2400N входят следующие компоненты: сам ноутбук, внешний блок питания (небольших размеров), телефонный кабель, оптическая мышь, заглушка для установки вместо оптического привода, подробное руководство пользователя на русском языке, необходимая документация, карточки с адресами Web-поддержки и телефонами сервисных центров по всему миру, необходимые драйвера и утилиты, два диска для восстановления системы, программы для проигрывания DVD-дисков, видеомонтажа и создания слайд-шоу, диск Nero Express 5 и сумка для транспортировки.


Так же в комплекте поставляется устройство чтения карт флеш-памяти (SM, MMC, SD, MS) совместимое с PC Card (типа II) – очень полезное и приятное такое дополнение, с учетом того, что в конфигурации рассматриваемого портативного компьютера само устройство чтения карт флеш-памяти не предусмотрено.
Сумка для транспортировки ноутбука выполнена из тканевого материала (с атласным блеском) черного цвета, она имеет небольшие размеры, что продиктовано габаритами самого портативного компьютера. В ней так же имеется одно большое отделение, с расположенными внутри кармашками (видимо, для блока питания и необходимых аксессуаров), а так же один большой карман на молнии на передней стороне. Что же, весьма удобная и полезная вещь, которая при переездах поможет скрыть ноутбук от "любопытных" глаз.

Процедура восстановления системы

В конфигурации данной модели ноутбука предусмотрена процедура восстановления системы с жесткого диска. Для этого создан специальный скрытый раздел с файлами. Если возникнет необходимость восстановления операционной системы, драйверов и утилит, программного обеспечения к состоянию, которое было на момент покупки ноутбука, то перед включением портативного компьютера нужно нажать клавишу F9. Затем на экране появится меню с пунктами, из которых следует выбрать один из необходимых:

1. Reboot to Windows XP (перезагрузка Windows XP) – если в течение 60-ти секунд выбор не будет сделан, то данная опция выполнится автоматически;

2. Recover Windows XP to first partition only – первый системный раздел будет удален и создан новый, называющийся "диск С", остальные разделы останутся нетронутыми;

3. Recover Windows XP to entire HD – все разделы жесткого диска будут удалены, и будет создан новый, называющийся "диск С";

4. Recover Windows XP to entire HD with 2 partition – все разделы с жесткого диска будут удалены, и затем будут созданы новых два раздела ("диск С" - 60% и "диск D" - 40%).


Далее система автоматически выполнит выбранные пользователем установки.
