Обновлено: Тестирование корпусов для домашних компьютеров

Вступление

Приобретая компьютер, многие будущие пользователи не уделяют должного внимания выбору корпуса, стараются на нем сэкономить, либо же отталкиваются только от его внешнего вида. Однако, корпус, возможно, надолго переживет установленные в нем комплектующие, даже если сейчас Вы абсолютно уверены, что сами внутрь него никогда не полезете.
Но когда спустя год Вам захочется "проапгрейдить" начавший уже устаревать системный блок, выяснится, что установленный в корпусе блок питания не в состоянии обеспечить должную мощность, новый, более мощный, процессор перегревается через 5 минут после включения компьютера, а только что приобретенный жесткий диск банально некуда установить. Вот тогда-то Вы поймете, что не стоило в своё время экономить именно на корпусе.

Некоторые из наших постоянных читателей помнят обзор 14-ти корпусов от 11 февраля 2002 года, который вызвал множество откликов в конференции. Этой статьей решено возобновить тестирование компьютерных корпусов с некоторыми поправками и дополнениями, ведь с тех пор кардинально увеличилось энергопотребление комплектующих, и, как следствие, их тепловыделение, а это выдвигает к современным корпусам новые требования.
Данная статья будет периодически пополняться данными по мере поступления в продажу новых моделей корпусов.

Методика тестирования

Для того чтобы выявить всевозможные подводные камни, в каждом корпусе производится сборка компьютера. По результатам сборки пишется краткий отчет о положительных и отрицательных сторонах внутреннего устройства корпуса, качестве его изготовления, сопровождаемый фотографиями особенно интересных фрагментов.

Вторым этапом тестирования являются испытания корпуса на способность отводить тепло от ключевых компонент современных компьютеров. Для этого в корпусе собирается мощный и "горячий" компьютер следующей конфигурации:

Материнская плата ASUS P4C800-E rev.2.0 (BIOS 1016)
Процессор Intel Pentium 4 3.4 ГГц
Кулер Intel Box
Оперативная память 2х256 МБ Kingston KHX3200/256
Видеоплата Sapphire Radeon X800Pro 256 МБ
Жесткий диск Maxtor MaxLine Plus II 250 ГБ
Дисковод 3.5" TEAC FD-235HF
Привод CD-ROM LG GCR-8523B

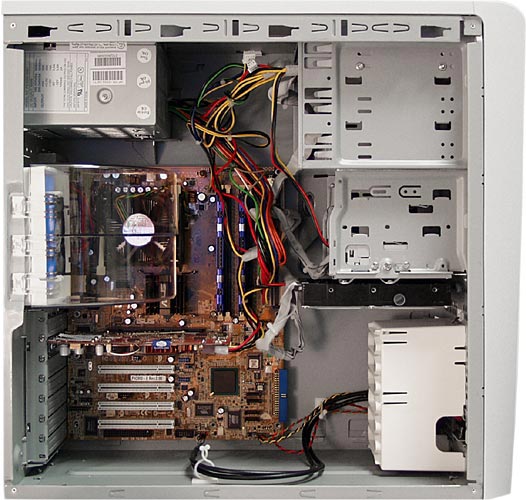

Все кабели и шлейфы внутри корпуса аккуратно скручиваются в жгуты, чтобы не создавать помех воздушному потоку.
Дальнейшее тестирование производится при температуре окружающей среды 25 градусов Цельсия в двух режимах работы – Idle (загружена операционная система, режим ожидания) и Burn (FarCry, 1024х768, максимальные настройки качества изображения, крутится по кругу заранее записанный демо-ролик). Для обеспечения необходимого температурного режима собранный системный блок устанавливается в инкубатор Sanyo MIR-253


и запускается в требуемом режиме. Экспериментально было установлено, что температура всех компонентов системы стабилизируется спустя 40 минут после запуска соответствующего теста, следовательно, спустя 40 минут после начала теста снимаются финальные показатели температур:

1. Материнской платы (со встроенного термодатчика)

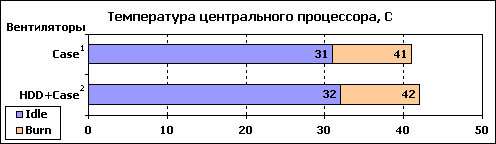

2. Ядра центрального процессора (со встроенного в процессор датчика)

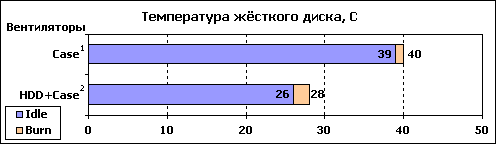

3. Жесткого диска (по показаниям SMART)

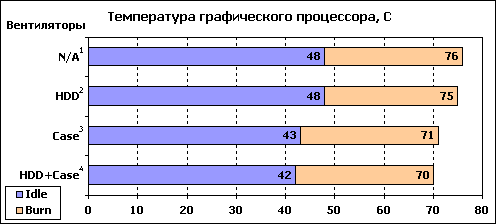

4. Ядра графического процессора видеоплаты (со встроенного термодатчика)
5. Видеоплаты (со встроенного термодатчика)

После завершения тестирования корпуса стандартной комплектации в него устанавливались дополнительные 80(120)мм-вентиляторы со скоростью вращения 3000 оборотов в минуту по мере заполнения всех доступных для данного корпуса посадочных мест для вентиляторов. Как правило, количество комбинаций было ограничено тремя:

на переднюю стенку (вдув),
на заднюю стенку (выдув),
одновременно на переднюю (вдув) и заднюю стенку (выдув)

После чего цикл тестов повторялся.

Тестирование производилось с использованием следующего программного обеспечения:

Microsoft Windows XP Professional SP1 Rus
Crytek FarCry
MotherBoard Monitor 5.3.6.0
RivaTuner 2.0 RC15.2

Небольшое замечание: в данной статье рассматриваются конкретные экземпляры корпусов, их комплектация и внешний вид может изменяться производителем без предварительного уведомления пользователя, каковым, в том числе, является и автор. Кроме того, автор постарается воздерживаться от выводов касательно целесообразности приобретения конкретной модели корпуса (за исключением Ascot 6AR :)), ведь конечное решение должно оставаться за читателем, не так ли?

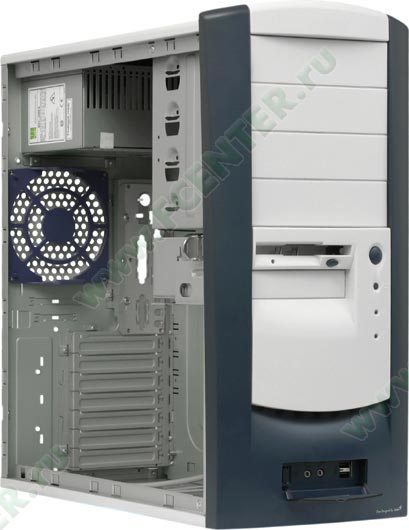

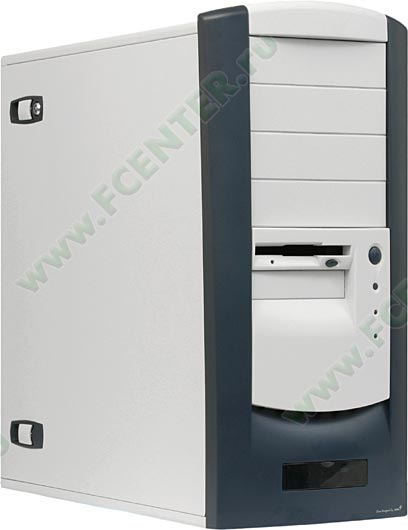

Корпуса Ascot: 6AR

Для того, чтобы оценить необходимость приведённой ниже информации, предлагаю ознакомиться с результатами тестов корпуса Ascot 6AR, который, по моему глубокому убеждению, является воплощением почти идеального корпуса за разумные деньги.

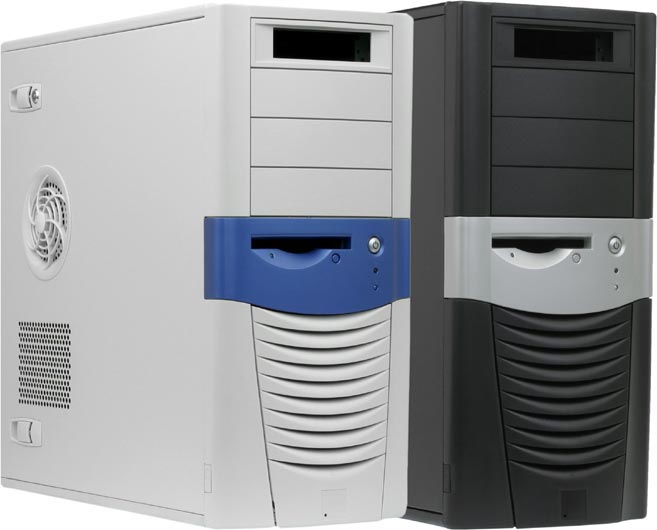

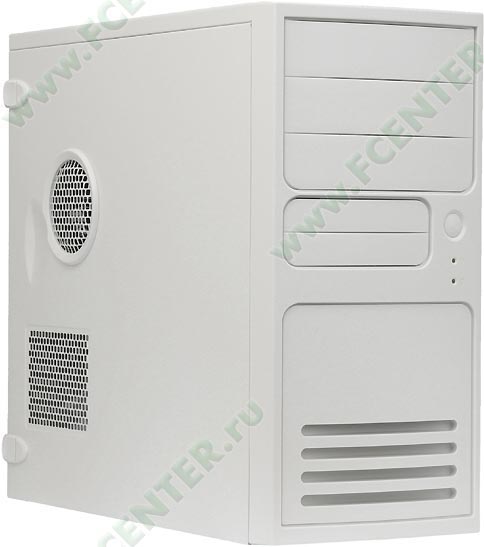

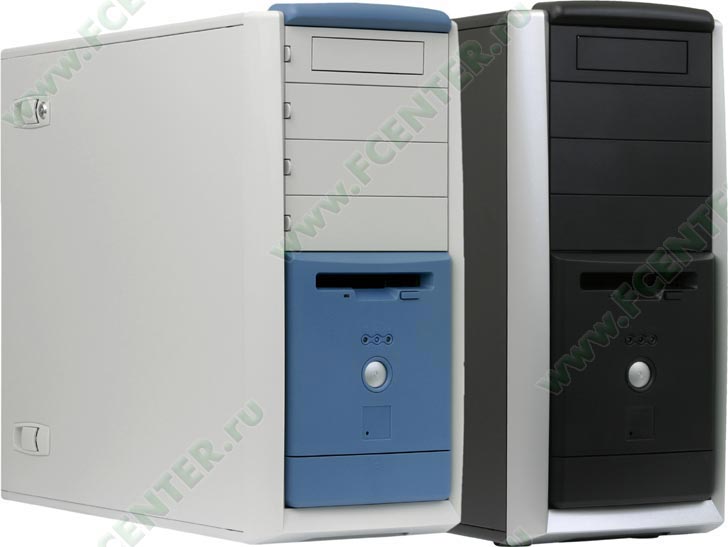

Дизайн корпуса весьма строг. Встречается две разновидности этой модели – белого и чёрного цветов.

В комплекте с корпусом поставляются две пластиковые вставки в переднюю панелью:

синего цвета (для белого корпуса) или серебристого (для чёрного) со щелью для установки дисковода;
такого же цвета, что и сам корпус, для установки двух устройств во внешние трёхдюймовые отсеки.

Здесь и далее по тексту под внешними отсеками имеются в виду отсеки, выходящие на переднюю панель корпуса.

Помимо этого, в корпус можно также установить до четырёх устройств в отсеки 5.25". Для установки 5.25"-устройств необходимо использовать металлические салазки, необходимое количество которых поставляется вместе с корпусом. Крепление устройства к салазкам осуществляется при помощи винтов. Чтобы установить устройство на место, необходимо снять пластиковую переднюю панель, для чего у неё снизу по бокам имеются два фиксатора, на которые надо надавить и потянуть лицевую панель вниз-на себя. Снимается панель очень легко, впрочем, также легко она и ставится на место.
Справа от внешних отсеков 3.5" расположена кнопка включения питания со встроенным индикатором, под ней – индикатор работы жесткого диска и кнопка Reset, нажать на которую можно лишь чем-то острым. Это не всегда удобно, хотя при наличии маленького ребёнка в доме, такое решение уже не кажется столь абсурдным. :).
Ниже располагается решетка воздухозабора, но о ней будет рассказано ниже, ибо эта решётка не простая. Под ней мы можем наблюдать пластиковую откидывающуюся крышечку, скрывающую два разъема USB, шестиконтактный разъем интерфейса IEEE1394 (FireWire) и аудио-разъемы. Все разъемы, кроме FireWire, подключаются непосредственно к материнской плате, FireWire же – во внешний разъем контроллера FireWire или же материнской платы.

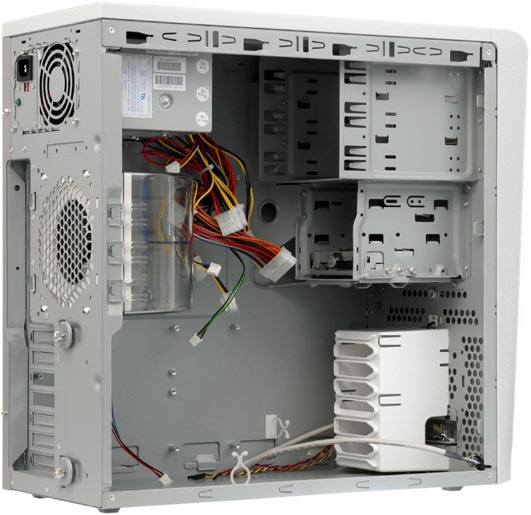

Левая боковая стенка открывается, как дверца, на себя. В закрытом состоянии её фиксируют очень удобные защёлки, одна из которых снабжена полноценным замком, который закрывается на ключ. Правая боковина прикручена винтами, но снимать её при сборке компьютера, скорее всего, не придётся.

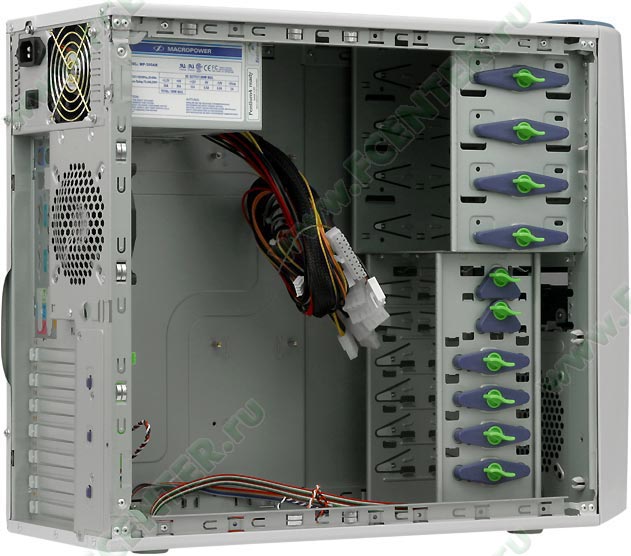

Вернёмся сначала к отсекам внешних устройств. Изначально они забраны прикрученными на винты металлическими заглушками с отверстиями для вентиляции.

Все трёхдюймовые устройства, и внешние и внутренние, устанавливаются в корзины. Корзина для установки дисководов и/или кард-ридеров задвигается по направляющим вдоль корпуса со стороны блока питания. Устройства в них крепятся винтами сквозь предусмотренные для этого отверстия, вынесенные на подпружиненные для гашения вибраций площадки. Минусом такого решения является невозможность установить устройство с нестандартным расположением отверстий под винты, из-за этого мне пришлось отказаться от использования старенькой магнитооптики :(.
Корзина для монтажа жестких дисков вставляется перпендикулярно корпусу и фиксируются универсальным винтом. Всего в корзину можно установить пять жестких дисков. Их крепление осуществляется специальными винтами через штатные резиновые прокладки, предназначенные, по всей видимости, для гашения вибрации дисков при работе.

Семь отсеков для установки плат расширения закрыты изначально многоразовыми заглушками, в пространстве между отверстиями отсеков закреплены пружинящие пластины, которые должны более плотно прижимать планку платы к корпусу. Платы фиксируются в отсеках пластмассовыми защёлками, что с одной стороны облегчает их инсталляцию, а с другой – практически исключает установку в корпус "костылей" с разъемами для подключения устройств, так как не обеспечивает должной жесткости фиксации планок.
Если же Вам необходимо обеспечить жёсткую фиксацию плат, то планку с защёлками можно просто снять, отвинтив пару винтиков. После этого можно закрепить все платы "по старинке" - винтами.

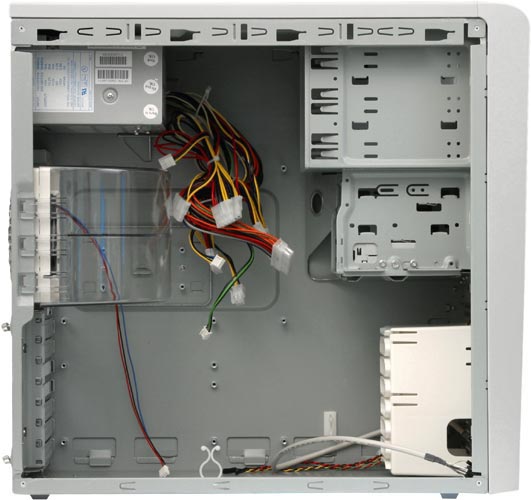

Для удобства крепления материнской платы в подложку уже ввернуты латунные втулки. В центральное отверстие крепления материнской платы вкручен шток с резьбой, используемый для первичной фиксации материнской платы, крепление к нему осуществляется универсальной гайкой.

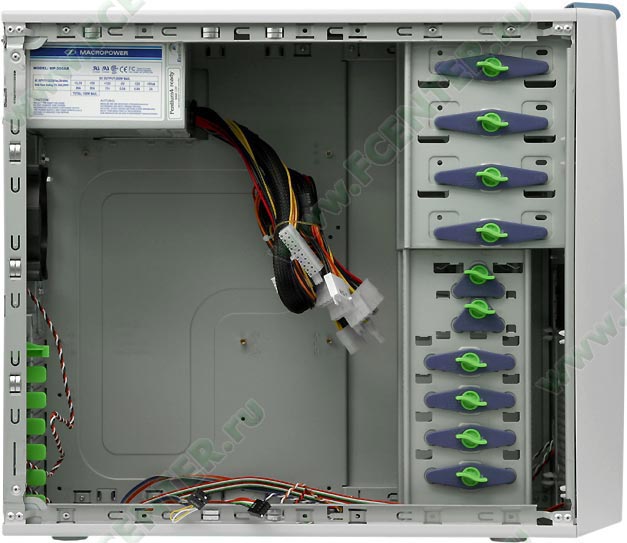

Блок питания, установленный в рассматриваемой модели – MacroPower MP-300AR-PFC.

Сетевой разъем один, присутствует кнопка включения питания. Внутрь корпуса идут провода питания внутренних устройств: восемь для подключения жестких дисков и два – дисководов. Причём все провода очень длинные, длина одного из них приближается к одному метру. Жгут проводов, идущих к разъему питания материнской платы, убран в своего рода чулок, чтобы провода не топорщились внутри корпуса и не мешали воздушному потоку.
Продуманная система вентиляции – это "конёк" этого корпуса. "Прокачка" воздуха внутри корпуса осуществляется двумя тихоходными (1500 оборотов в минуту) вентиляторами, диаметром 120 мм, расположенными на передней и задней стенках. Передний вентилятор работает на вдув, задний – на выдув. За счет низких оборотов вентиляторов их практически не слышно при работе. В боковых стенках корпуса нет никаких лишних отверстий, из-за которых могла бы нарушиться циркуляция воздуха.

Помните, выше писалось про решётку забора воздуха на передней панели? Так вот, если снять эту решётку (она удерживается пластиковым фиксатором), то Вы увидите мелкую металлическую сетку, которая выполняет функцию фильтра (на удивление эффективного), поступающего в корпус воздуха. В своём домашнем компьютере я периодически её снимаю и чищу, зато, если приходится лезть внутрь корпуса, каждый раз обнаруживаю его содержимое в девственно чистом состоянии (мелкая пыль не в счёт :) )


В заключение, хотелось бы добавить, что это единственный корпус из участвующих в этом тестировании, имеющий кнопку сигнализации об открытии боковой стенки. В домашних условиях эта функция вряд ли пригодится, а вот для эксплуатации в условиях больших организаций может оказаться весьма полезной.

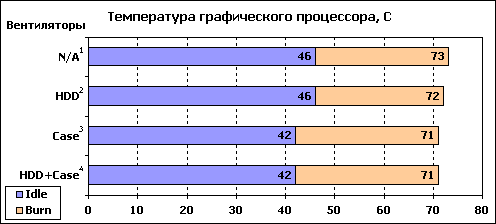

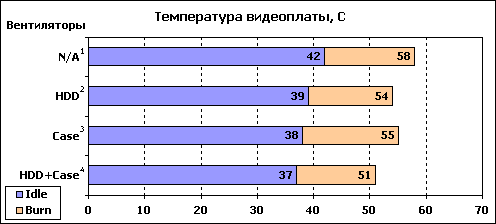

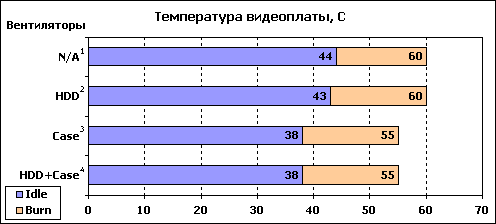

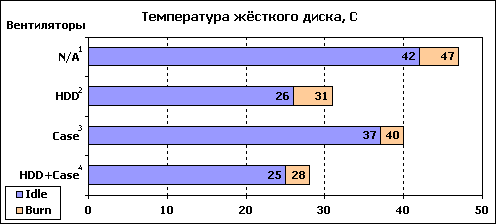

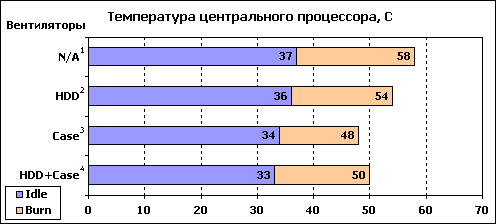

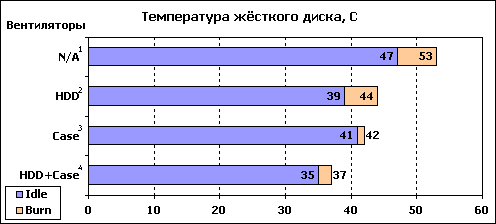

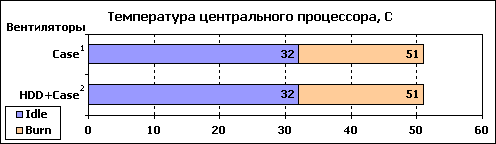

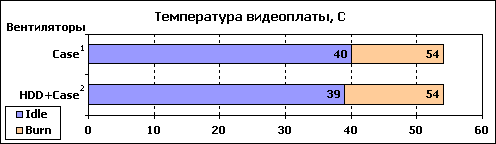

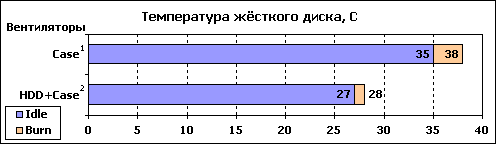

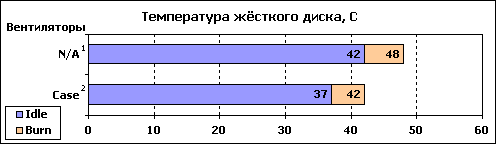

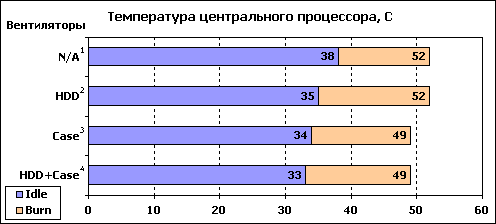

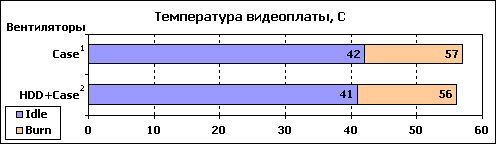

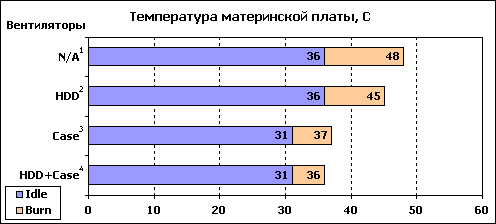

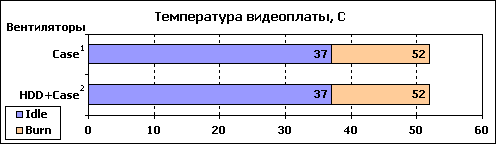

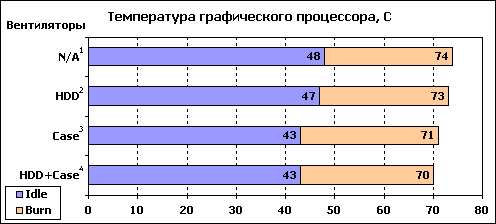

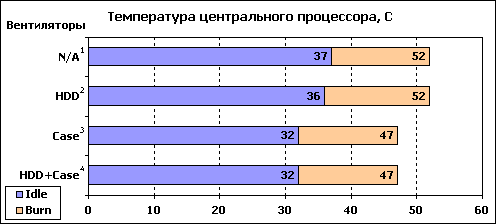

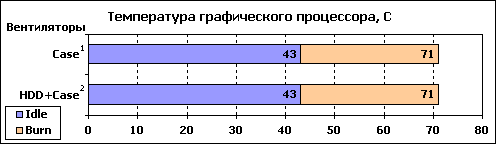

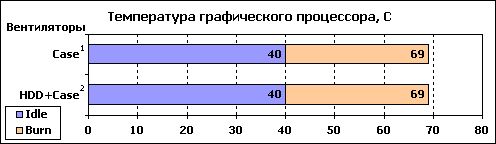

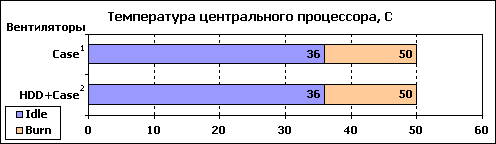

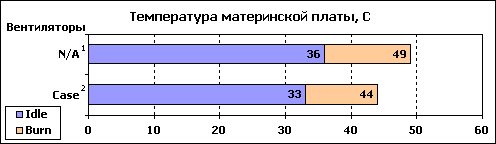

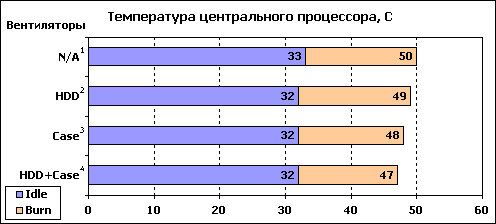

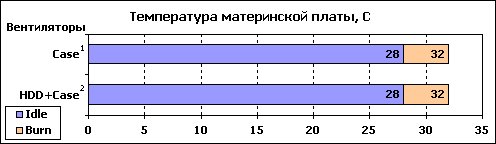

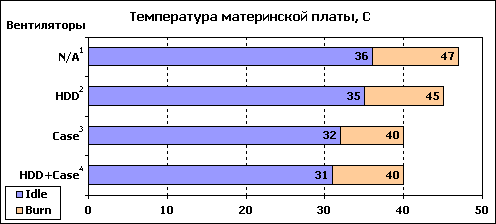

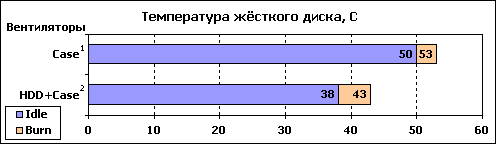

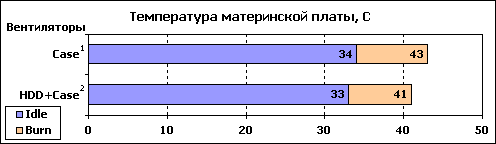

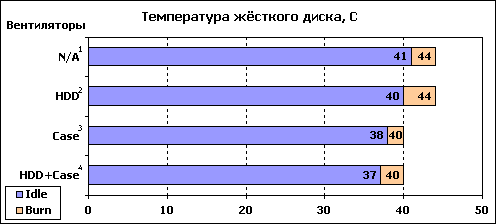

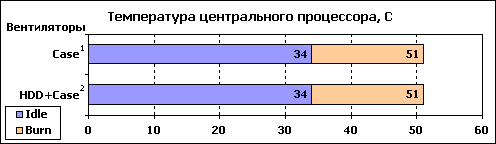

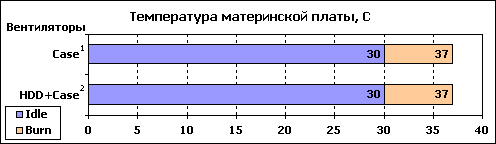

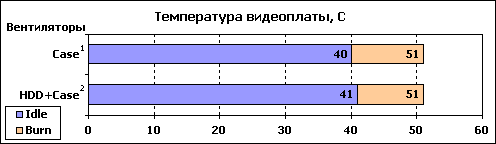

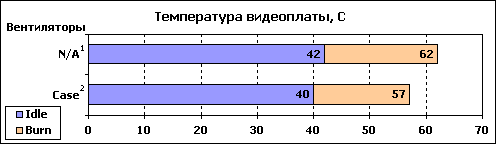

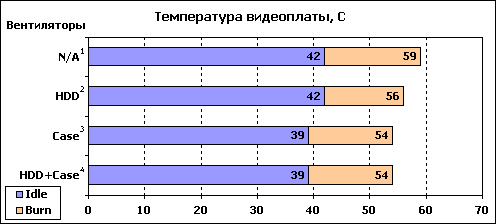

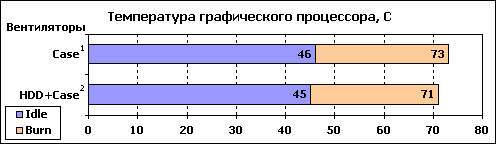

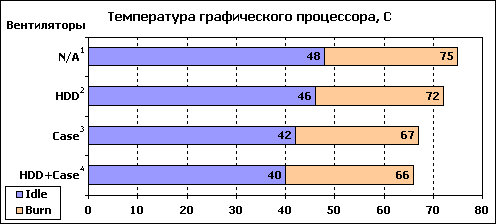

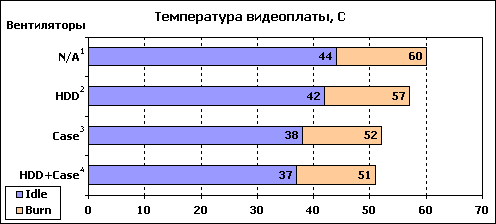

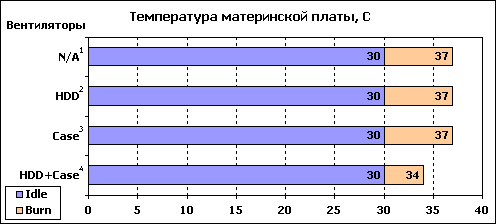

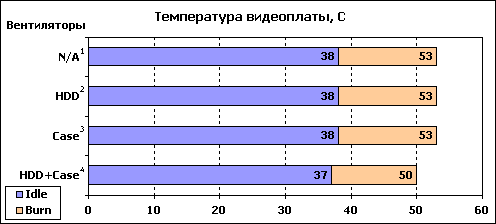

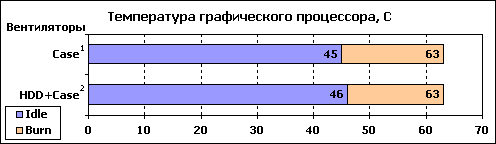

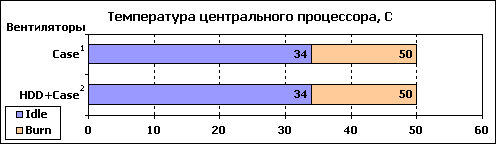

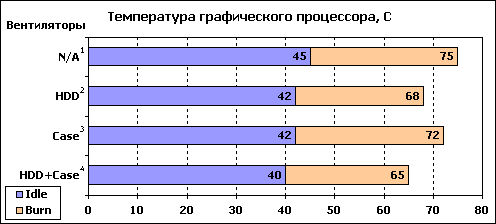

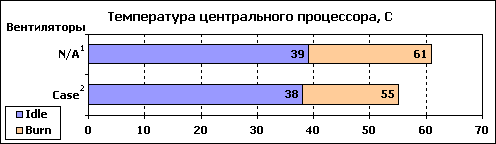

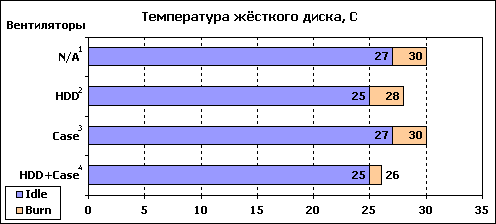

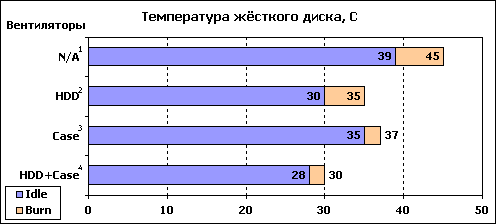

Результаты тестирования:


Как видно из полученных результатов, система вентиляции этого корпуса обеспечивает минимальное увеличение температуры компонентов компьютера при довольно серьёзной нагрузке.
Это тот корпус, к покупке которого надо, по возможности, стремиться, который прослужит многие годы и переживёт не одну конфигурацию, в нём собранную. У меня, вот, уже вторая :).

Корпуса Ascot: 6AR2

Не успели смолкнуть обсуждения предыдущей модели корпусов этой серии – 6AR, как подоспело обновление. Итак, встречайте! Новая инкарнация горячо любимого мной корпуса – Ascot 6AR2 уже в продаже! :)
Если же говорить серьезно, то ниже я не стану описывать корпус полностью, т.к. изменений в нём произошло немного, но зато какие они, эти изменения!
Начну, пожалуй, с внешнего вида. Прежде всего, бросается в глаза другой оттенок синей вставки на передней панели, из светло-синей она стала тёмно-синей с металлическим отливом.

А вот вторую, сменную, вставку с двумя отсеками для установки трёхдюймовых устройств, в комплекте обнаружить не удалось. Зато проблему установки второго трёхдюймового устройства предлагается в этой модели решить иначе: в верхний пятидюймовый отсек установлены салазки для монтажа трехдюймового устройства с соответствующей декоративной заглушкой. Хотя, что мешало ещё и накладку передней панели в комплект доложить, я, честно говоря, не понимаю :(.


В левой боковой стенке имеются два вентиляционных отверстия. Нижнее, прямоугольной формы, служит для пассивной вентиляции внутреннего пространства корпуса, расположенного ниже видеоплаты. Верхнее, в форме круга, изнутри снабжено телескопической трубой, опускающейся к самому вентилятору процессорного кулера, в результате чего, на вентилятор системы охлаждения процессора поступает холодный забортный воздух, а не нагретый другими компонентами системы.
При более близком рассмотрении выяснилось, что производитель устанавливает в этих корпусах другую кнопку, гораздо более жёсткую; разъём FireWire, расположенный на передней панели, теперь подключается не к внешнему разъёму контроллера, а ко внутреннему разъёму материнской платы; изменилась также конструкция фиксаторов плат расширения, теперь они защёлкиваются в закрытом положении; центрирующий материнскую плату винт сменился на скруглённый на конце направляющий штырь.
Блок питания, установленный в новой модели, другой – Macropower MP-360AR (ver.2.0). К нему можно подключить шесть жёстких дисков с интерфейсом IDE, один – с интерфейсом SATA и два дисковода. Разъём питания материнской платы – 24-х контактный, в комплекте идёт переходник с 24 на 20-ти контактный разъём.
Вот, собственно, и все отличия новой модели 6AR2 от старой 6AR, которая, кстати, на сайте производителя называлась 6AR1.


Чтож, можно было бы обойтись и без комментариев. Вывод же может быть один – это лучший корпус для персонального компьютера из тех, которые мне встречались.

Корпуса Ascot: 6CR

Эта модель корпуса больше ориентирована на непритязательного домашнего пользователя, нежели модель 6AR, описанная выше. Корпус 6CR существенно дешевле, меньше по размерам, но, к сожалению, и менее функционален…

Но, обо всем по порядку.

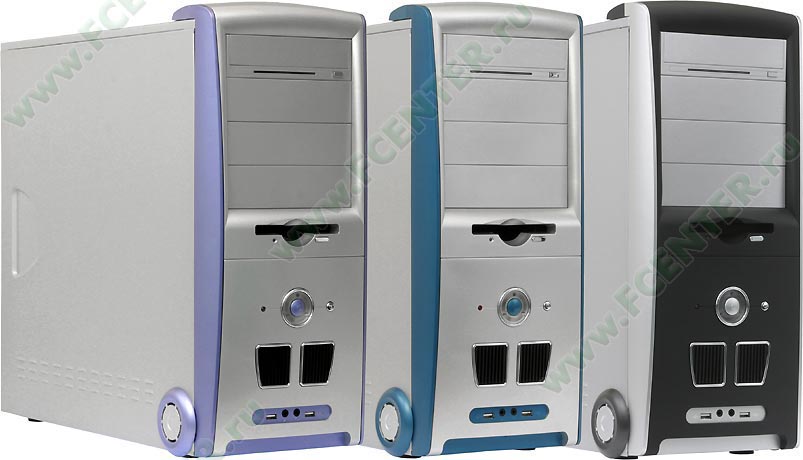

Корпус этой модели пока «попадался» мне только в двух цветовых исполнениях: белый с синими вставками на передней панели и чёрный с серебристыми вставками. Четыре пятидюймовых отсека забраны белыми заглушками с пластиковыми фиксаторами, которые, на мой взгляд, несколько портят внешний вид корпуса, но фиксаторы эти сделаны с одной единственной целью – облегчить снятие заглушек при установке устройств. В верхней заглушке имеется, в свою очередь, ещё одна заглушка, после удаления которой, в образовавшееся отверстие, можно установить трёхдюймовое устройство.

Под отсеками 5.25" имеется щель для установки дисковода 3.5". Если по какой-то причине Вы не хотите устанавливать дисковод в заранее ему отведённое производителем место, то в комплекте к корпусу даётся пластмассовая заглушка, крепящаяся с внутренней стороны лицевой панели и загораживающая щелевое отверстие от попадания внутрь корпуса пыли, а также посторонних предметов.

Ниже расположен стандартный набор индикаторов и кнопок, включающий в себя большую кнопку включения питания, кнопку аварийного сброса, которую можно нажать только при помощи какого-либо острого предмета, индикаторы питания и активности жесткого диска.

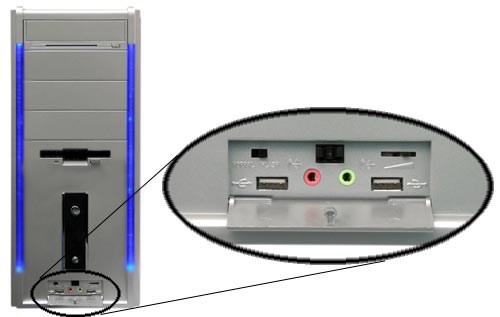

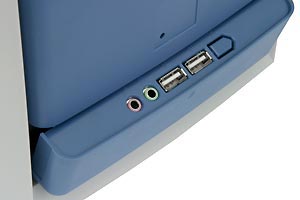

В самом низу передней панели находится откидывающийся (по лёгкому нажатию на панель) блок с двумя аудио-разъемами и двумя разъемами USB, . Вместо разъёма FireWire - заглушка.


Левая боковая стенка открывается тем же способом, что и у корпуса 6AR, у неё те же защёлки и так же имеется замок в одной из них. В верхнем отсеке 5.25", у которого во внешней заглушке есть отверстие для установки 3.5" устройства, мы видим установленные салазки для монтажа этого самого устройства. По какому-то недоразумению, они прикручены со стороны правой боковой стенки винтами, так что если возникнет желание установить привод компакт дисков именно в этот отсек вместо салазок, придётся снять и правую боковую стенку.


В корпус на стандартные места крепления 3.5”-устройств можно установить четыре жестких диска. Крепление их, как и других устройств, предлагается производить фирменными фиксаторами, но я настоятельно рекомендовал бы воздержаться от их использования, так как такому креплению не хватает жёсткости, что может привести к появлению вибраций и, как следствие, появлению посторонних шумов. Плохо и то, что жёсткий диск крепится только с одной стороны, с другой крепление вообще не предусмотрено, там имеются лишь подпружиненные металлические площадки. Кроме того, не совсем ясно назначение ещё одного внутреннего (!) отсека с отверстиями (и фиксаторами, соответственно) для установки дисковода, причём жесткий диск туда не установить никак. Проверял :).

В задней стенке имеется семь отверстий для установки плат расширения, закрытые изначально многоразовыми заглушками. Как и у 6AR, тут присутствуют пластмассовые фиксаторы заглушек плат, и пружинки для пущей жесткости их крепления, а для установки материнской уже ввернуты в подложку латунные втулки.

Блок питания Macropower MIP-300AR, расположенный горизонтально, имеет один сетевой разъём, включатель питания, восемь разъемов питания HDD и два – FDD.
Вентиляция корпуса осуществляется уже установленным на задней стенке вентилятором диаметром 90 мм и скоростью вращения 1700 оборотов в минуту, а на передней стенке имеется посадочное место для установки вентилятора диаметром как 80, так и 90 мм. Для установки этого вентилятора Вам, правда, придётся снять переднюю панель, которая фиксируется на месте пластмассовыми защёлками и снимается довольно легко.

Тем, кто желает самостоятельно собрать компьютер, но ни разу ещё этого не делал, я бы посоветовал именно этот корпус, ибо в нём собирать очень просто и интуитивно понятно. Впрочем, в меру своих достоинств, он подойдёт так же и тем, кто собрал уже не один системный блок.

Корпуса Shenzhen Delux Industry: DLC-MG760

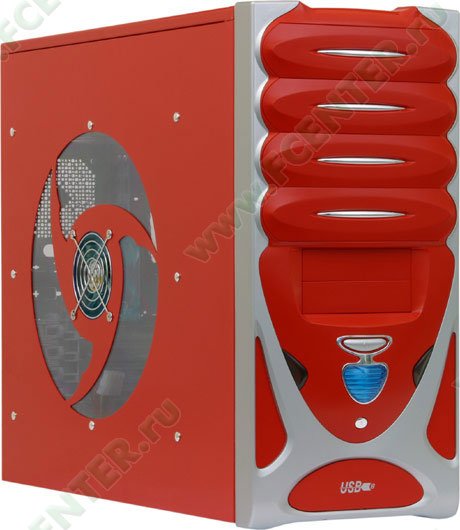

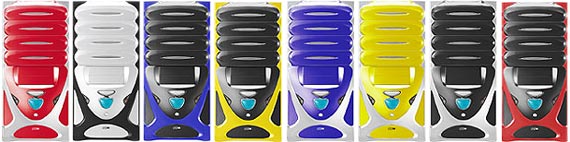

Внешний вид корпуса достаточно интересен, а учитывая то, что встречается в продаже он аж в четырех цветовых исполнениях (белый, синий, серебряный, красный), всякий покупатель может выбрать себе экземпляр по вкусу… Т.е. я хотел сказать – цвету. Жаль, вот, полностью чёрного нет, сейчас поймёте, почему. Эта модель снабжена декоративной решеткой, стилизованной под радиатор машины производства одного весьма популярного в нашей стране немецкого концерна, и фарами (!). Насколько фары эти будут необходимы в повседневной жизни будущему обладателю этого корпуса, судить не берусь, но, в конце концов, подсветку «фар» можно выключить специальной кнопкой.


Кроме того, этот корпус имеет сверху ручку для его переноски (весьма надежную, кстати). В комплекте, помимо привычного сетевого кабеля и набора винтиков, прилагаются две заглушки панели разъемов, а так же перчатки в фирменном чехле, вероятно для того, чтобы не пораниться об острые края в процессе сборки.


Забегая вперед, скажу, что и без перчаток пораниться, производя сборку в этом корпусе, весьма затруднительно.

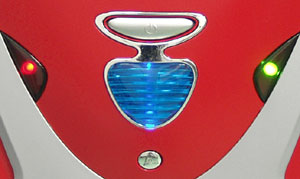

Блок кнопок расположен не в традиционном месте, т.е. не на передней панели, а сверху, что может быть удобно тем, у кого системный блок стоит под столом, но, с другой стороны, зачем тогда ему фары, если с их помощью можно разве что тапочки ночью искать? :)


На передней же панели, под упомянутой выше "решеткой радиатора", имеются два разъема USB и два аудио-разъема, подключаемые непосредственно к разъемам материнской платы.
Всего в корпус можно установить четыре устройства в отсеки 5.25" и одно - в отсек 3.5". Два верхних пятидюймовых отсека снабжены декоративными заглушками с откидывающейся вниз дверцей, что с одной стороны красиво и упрощает приобретение устройств "в цвет", а с другой – может вызвать проблемы с установкой в них некоторых приводов по причине не совпадения кнопок открытия лотка привода компакт дисков на декоративной панели и на самом приводе.
Помимо упомянутых выше внешних отсеков, в корпусе имеется 6 внутренних для монтажа 3.5" устройств.

Крепление всех устройств в отсеки 5.25" и 3.5" осуществляется винтами, что приводит к необходимости снимать при сборке компьютера обе боковые стенки, которые, впрочем, зафиксированы винтами, отворачивающимися без помощи отвертки.
В задней стенке имеется семь отверстий для установки различных плат, закрытые заглушками, которые выламываются при помощи крестовой отвертки. Минус такого подхода в том, что единожды выломанную заглушку можно смело выкидывать, и в случае возникновения необходимости закрыть отверстие, Вам придется искать другую заглушку, с возможностью крепления винтом.

В этом корпусе блок питания устанавливается горизонтально. Заявленная мощность установленного в данный экземпляр корпуса безымянного блока питания составляет 300 Вт. Он имеет два сетевых разъема – входной и выходной, а вот кнопки включения питания нет. Внутрь корпуса выведены провода с шестью разъемами для подключения жестких дисков и двумя разъемами для подключения дисководов. Длина проводов вполне достаточна для комфортной сборки системного блока.
Для установки дополнительных вентиляторов диаметром 80 мм предусмотрены три посадочных места: одно на передней стенке корпуса и два на задней (при проведении тестирования вентилятор крепился в верхнее посадочное место). Для облегчения установки вентилятора на переднюю стенку имеется пластмассовый кожух, который фиксируется на месте пластмассовыми же защелками (кстати, при уже установленном жестком диске ставить вентилятор ужасно не удобно). Помимо этого, в корпусе в изобилии присутствуют отверстия для пассивной вентиляции, как на задней стенке, так и на боковых, что может только ухудшить сквозной проток воздуха при установке дополнительных вентиляторов.
Качество изготовления корпуса вполне приличное, никаких зазубрин, острые края есть, но искать их пришлось долго, так что перчатки, прилагаемые в комплекте, можно расценить как подарок от производителя к открытию лыжного сезона :).

В целом, несмотря на несколько ироничное описание этой модели, она мне понравилась. Симпатичный, качественно выполненный корпус для домашнего использования в средней мощности конфигурациях, в который не планируется залезать чаще, чем раз в полгода. Что же касается вентиляции, я рекомендовал бы сразу же докупать к нему вентиляторы для последующей установки как минимум на переднюю стенку для охлаждения жесткого диска, а то и во все возможные посадочные места, ибо это один из самых "горячих" корпусов в нашем тестировании, но хотелось бы напомнить, что уровень шума, издаваемый компьютером при работе существенно после этого увеличится.

Корпуса Shenzhen Delux Industry: DLC-M7612

Этот корпус внешне чем-то напоминает корпус DLC-MG760 - на передней панели тоже присутствует декоративная решётка, стилизованная под решётку радиатора автомобиля, только если у того корпуса ещё и фары имелись, то дизайнеры этого корпуса не стали размениваться по мелочам и привернули ему… колёса! К счастью, отворачиваются они легко при помощи крестовой отвертки, оставляя после себя только маленькое отверстие от винта в боковых стенках. Эта модель корпуса выпускается в нескольких цветовых исполнениях: серебряный с фиолетовым, серебряный с синим и серебряный с чёрным.

В корпусе предусмотрена установка до четырёх внешних устройств 5.25", верхний отсек имеет заглушку с откидывающейся дверцей, и один щелевой отсек для установки дисковода. Под отверстием этого отсека находится блок управления в лице круглой кнопки включения питания, окруженной индикатором наличия питания, слева – индикатор работы жёсткого диска, справа – кнопка сброса. Ниже, под "решёткой радиатора", - два разъема USB и аудиоразъемы, подключающиеся к материнской плате.


Сняв левую боковую панель, которая фиксируется универсальными винтами, понимаю, что такой корпус у меня в руках уже был. Это DLC-MG760, с тем лишь отличием, что у того за счёт пластиковой накладки с ручкой на верхней стенке была большая жесткость.

Учитывая и то, что блок питания у них также одинаков (ATX-300W P4 производства неизвестной фирмы), отдельное тестирование этого корпуса решено было не проводить, т.к. вряд ли полученные в его результате значения температур будут разительно отличаться от полученных ранее при тестировании корпуса DLC-MG760.

Корпуса Shenzhen Delux Industry: DLC-M8212

Забегая вперёд, скажу, что это ещё один корпус, выполненный на том же шасси, что и DLC-MG760.

Цвет корпуса серебристый, но в отличие от описанной выше модели, верхняя заглушка пятидюймового отсека имеет дверцу и кнопку для скрытой установки привода компакт дисков любого цвета. Остальные три внешних отсека 5.25" закрыты обычными заглушками. Для установки дисковода имеется щелевое отверстие с кнопкой. Внизу – дверца, скрывающая разъемы USB и два аудио-разъема, а также некий двухпозиционный переключатель и ползунок. Их назначение – управление подсветкой синих пластмассовых световодов, расположенных по обе стороны передней панели. Переключатель меняет режим подсветки с постоянной на мигающую, а ползунок регулирует её яркость. Подключение светодиодов, осуществляющих подсветку световодов, осуществляется к разъему подключения жесткого диска, а разъемы, расположенные на передней панели, подключаются непосредственно к материнской плате.


Как уже писалось выше, металлический каркас корпуса такой же, как и у описанных выше моделей этой фирмы.

Блок питания в этой модели установлен такой же, как и в DLC-MG760, т.е. ATX-300W P4 безымянного производителя.

Корпуса Shenzhen Delux Industry: DLC-M8512

Дизайн этого корпуса лишён автомобильных излишеств, которые присущи некоторым описанным выше моделям производства этой фирмы, но при этом он достаточно интересен. Вытащив его из коробки, на ум пришло слово "добротность", хотя оно не совсем применимо к описанию внешнего вида, хотя мои суждения относительно дизайна различных корпусов по определению субъективны.

Корпус обладает четырьмя пятидюймовыми внешними отсеками и щелью с кнопкой напротив трехдюймового отсека для установки дисковода. Кнопка выброса дискеты маленькая и расположена симметрично индикатору обращения к устройству. Симметрично же расположены и овальные кнопки, и большие круглые светодиоды, которые контрастируют со строгими прямыми линиями. В самом низу передней панели располагаются два USB разъема с подключением их к материнской плате. Жаль только, что проблематично будет найти привод компакт дисков серебристого цвета.
Боковые стенки также открываются, сдвигаясь назад, прикручены они универсальными винтами, отворачивающимися как отверткой, так и руками.

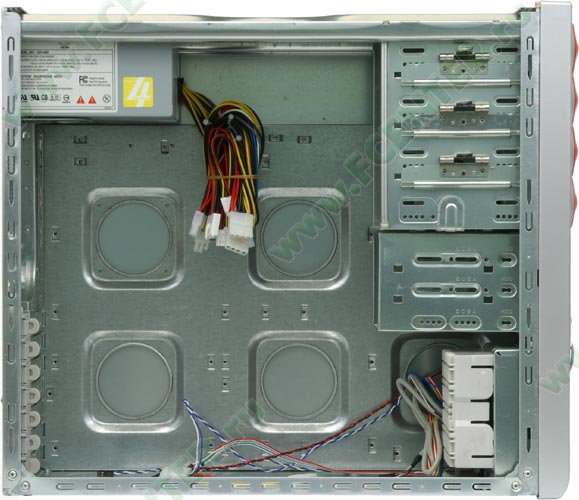

Внутри видим, что и эта модель - ещё одна разновидность корпуса DLC-MG760, хотя, надо признать, это вполне неплохое шасси, как по качеству изготовления, так и по функциональности. Вот только блок питания тут другой – KYP-375ATX мощностью 300 Ватт, сетевой разъем у него один, но количество внутренних разъемов такое же – шесть для подключения устройств типа жесткого диска и два – для подключения дисковода.

Корпуса Kaidzen 6122: Delux

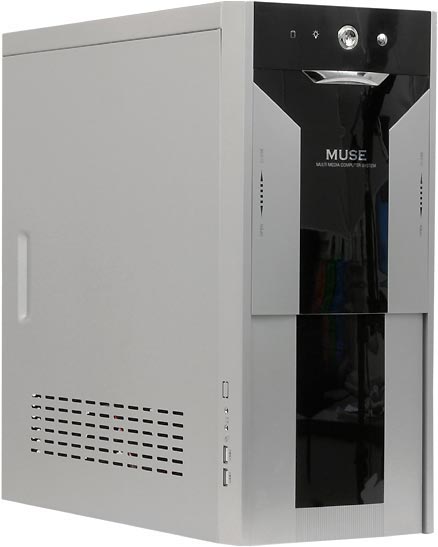

Этот корпус удивил меня, прежде всего, своей ценой – за модель с 400 ваттным блоком питания запрашивается прямо-таки символическая сумма в 45 условных единиц. "В чём-то должна быть засада", - подумал я.
Тем не менее, постараюсь быть объективным и последовательным. Сам внешний вид корпуса приятен, серебристый цвет в сочетании с зеркальными черного цвета пластиковыми вставками радует глаз.

Отсеки приводов закрываются пластиковой же крышкой, скользящей в вертикальной плоскости в пазах. В закрытом состоянии она фиксируется двумя весьма мощными магнитами, один из которых расположен сверху самой декоративной крышки, а другой – в том месте передней панели, к которому прикасается этот самый верх крышки при ее закрытии. Всё бы хорошо, да вот только в открытом состоянии нижний магнит оказывается аккурат под дисководом. Каким образом это может сказаться на дискетах и хранящейся на них информации остается лишь гадать, особенно если Вы привыкли оставлять дискету вставленной в дисковод до половины.
Кнопки и индикаторы расположены сверху передней панели, а вот разъемы находятся не спереди, а с левого бока пластиковой передней панели, что при определенных условиях может сделать доступ к ним проблематичным (установка левым боком корпуса к стене или на специальную полку компьютерного стола). Помимо двух разъемов USB и двух аудио-разъемов тут присутствует 6 контактный разъём стандарта IEEE1394 (FireWire). Подключение разъема FireWire и аудио-разъемов осуществляется не к материнской плате, а к гнёздам соответствующих контроллеров.
В корпус можно установить три внешних и одно внутреннее устройство в отсеки 5.25" и одно внешнее и пять внутренних устройств в отсеки 3.5". Корзин здесь, как и у предыдущей модели, нет, крепление устройств осуществляется винтами, которые прилагаются в комплекте с корпусом, для чего также приходится снимать обе боковые крышки, которые, кстати, закрываются элегантными замками по типу чемодана, а сами крышки поднимаются вверх, а не сдвигаются назад.

В задней стенке расположены семь отверстий для установки плат расширения. Если быть более точным, то шесть – для плат расширения и одно для вытягивания из корпуса проводов для подключения разъемов боковой панели. Заглушки многоразовые, завёрнуты корпусными винтами, с нижней стороны снабжены язычком для лучшей фиксации в отверстии.
Хотелось бы также отметить, что задняя металлическая стенка корпуса скрыта за декоративной пластиковой накладкой. Насколько эта накладка необходима в повседневной жизни, судить не берусь, но – приятно. :).

Острых кромок внутри корпуса не много, но при желании найти, обо что порезаться, можно. Сама конструкция достаточно жесткая, хотя качество изготовления оставляет желать лучшего. Внутри корпуса обнаружилась наклейка "Сборщик N", на коробке также присутствует наклейка с русскими буквами и упоминанием торговой марки Kaidzen.
Данная модель корпуса поставлялась с горизонтально расположенным блоком питания Cybermark ATX-400W&P4 с двумя сетевыми разъемами и кнопкой включения питания, четырьмя разъемами для подключения жестких дисков и одним разъемом для подключения дисковода. Прямо скажем - не густо.

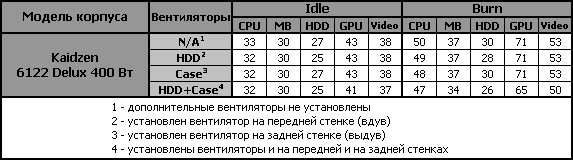

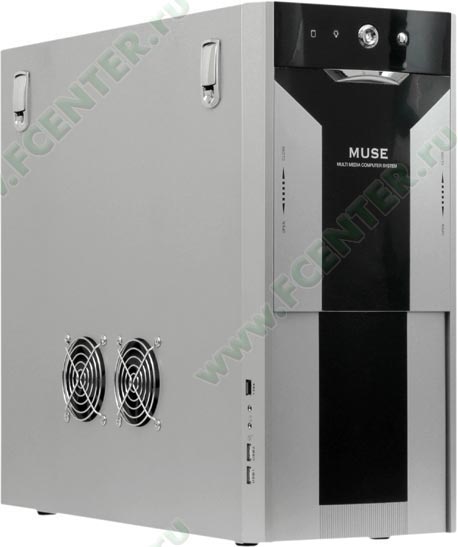

Штатно в левую боковую стенку корпуса установлены два 80 миллиметровых вентилятора со скоростью вращения 1500 оборотов в минуту, а помимо них вентиляторы того же диаметра можно установить на передней и на задней стенках корпуса. Казалось бы, всё прекрасно! А вот и нет! Карнавала не будет! В задней стенке, в том месте, куда должен ставится вентилятор, проделаны ну такие маленькие отверстия, что сразу же можно усомнится в их необходимости вообще. Чтобы закрепить вентилятор на передней стенке пришлось снимать пластиковую переднюю панель, которая крепится на 5 саморезах, а потом, к тому же, выяснилось, что после установки 80-мм вентилятора толщиной 25 мм жесткий диск просто невозможно закрепить на своем месте – он упирается в вентилятор. Дальше - веселее. Я минут пять в разных позах пытался подключить-таки вентиляторы на боковой стенке! Дело в том, что каждый из них имеет свою пару 4-х пиновых разъемов мама-папа, причём сами разъёмы ужасного качества. При попытке водрузить "папу" в "маму" один из штырьков просто выскакивал с другой стороны. А ведь потом полученную конструкцию пришлось подключать к одному из разъемов блока питания… В общем, намаялся я вдоволь!

При условии подключения вентиляторов на левой стенке внутри корпуса обеспечивается вполне приемлемая температура комплектующих даже без установки дополнительных вентиляторов. Это далеко не самая худшая модель за столь смешные деньги.

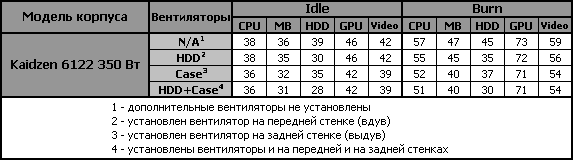

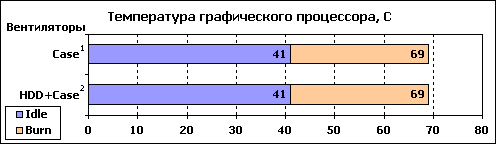

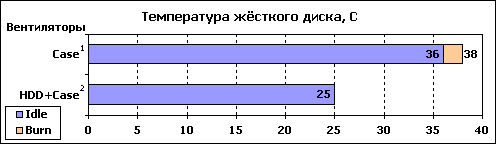

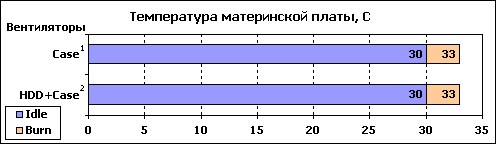

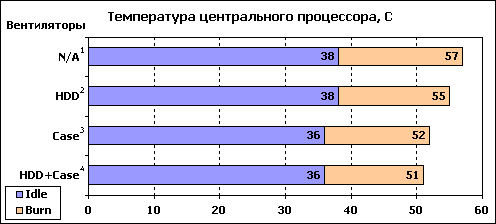

Корпуса Kaidzen: 6122

Изначально было желание объединить описание этой модели с описанием корпуса 6122 Delux, уж больно внешне они схожи, но, сняв боковую панель, я понял, нет, это совершенно разные модели.

Исходя из вышесказанного, описывать внешний его я не стану, скажу лишь, что он несколько короче собрата и вместо разъёма FireWire у него убогонькая пластиковая заглушка.

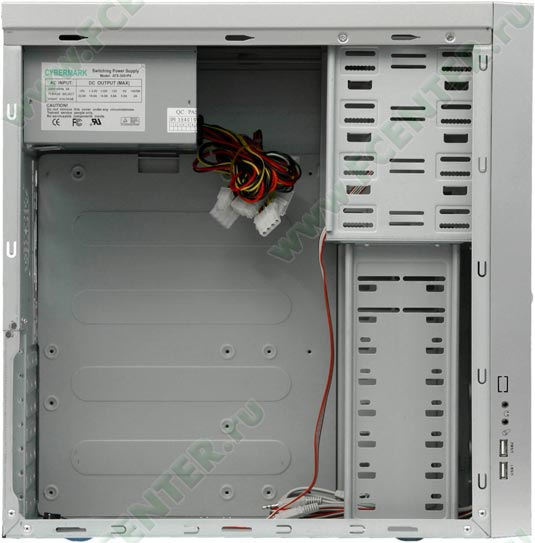

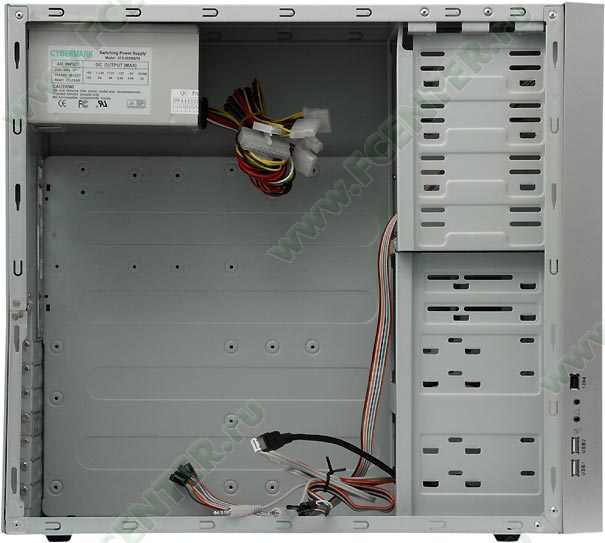

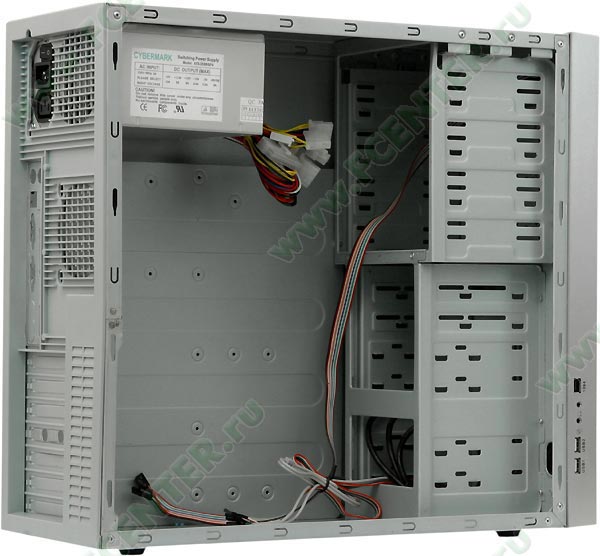

Боковые стенки привёрнуты винтами, снимаются, сдвигаясь назад. Внутри корпуса видим вполне удовлетворительное качество сборки и практически полное отсутствие острых краёв. В случае установки в этот корпус материнской платы стандартного размера 244х305 мм в него можно будет установить лишь одно устройство типа CD-ROM в верхний внешний отсек 5.25", при установке устройств в нижние пятидюймовые отсеки они упрутся в материнскую плату.

В корпус можно установить до семи внутренних устройств формата 3.5", но все они будут "нависать" над материнской платой, что тоже может внести определенные ограничения на выбор комплектующих.
В задней стенке имеется семь отверстий под платы расширения, закрытые изначально необслуживаемыми заглушками, выламывающимися при помощи отвертки. В комплекте с корпусом, правда, идёт две заглушки, одна из которых с отверстием для аудио-кабеля, идущего к разъемам на передней панели. Заглушка панели разъемов материнской платы также намертво прикреплена к корпусу.

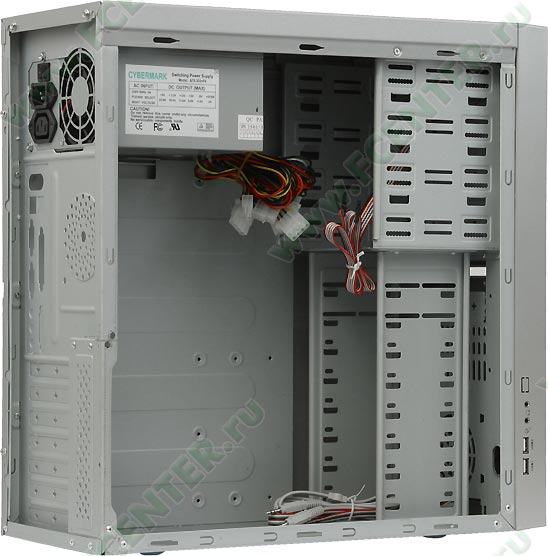

Блок питания CyberMark ATX-350W&P4 расположен горизонтально и имеет входной и выходной сетевые разъемы, а также включатель питания снаружи и четыре разъема HDD и один разъем FDD внутри.
Дополнительные вентиляторы диаметром 80мм устанавливаются на переднюю и заднюю стенку. Чтобы установить вентилятор на переднюю стенку придётся откручивать четыре винта крепления передней панели, но вот незадача – в передней панели напрочь отсутствуют отверстия для забора забортного воздуха и после установки туда вентилятора он начинает гонять горячий воздух внутри корпуса. Задняя стенка буквально изрешечёна отверстиями для пассивной вентиляции, боковые стенки также имеют вентиляционные отверстия.

Это как раз тот корпус, про который можно смело сказать: "А что Вы ещё хотели за такие деньги?" :)

Корпуса In-Win: IW-J551T

Корпуса, произведенные этой компанией, давно заработали себе славу качественных как с точки зрения изготовления, так и удобства последующего использования. И этот экземпляр не оказался исключением.
Дизайн этого корпуса можно назвать аскетичным, его лишь несколько облагораживает черная декоративная вставка на передней панели, но корпуса этого производителя никогда не отличались витиеватостью форм и расцветок. Эдакий признак стиля.

На передней панели корпуса находятся стандартные индикаторы питания и обращения к жесткому диску, а также кнопки включения и сброса. Снизу - два аудио-разъёма и два разъёма USB, которые подключаются к разъемам на материнской плате.
В корпус можно установить четыре внешних устройства в отсеки 5.25" и два - в 3.5" отсеки. Устройства в верхние два пятидюймовые и в оба трёхдюймовые отсека монтируются при помощи салазок, крепление которых к устройству осуществляется без винтов. В комплекте поставляется по две пары салазок для каждого типоразмера устройств. Чтобы установить устройство на место с использованием салазок необходимо снять пластиковую переднюю панель. После установки пятидюймовых устройств в корпус, их можно закрепить винтами для достижения большей жесткости фиксации.

Также в корпус монтируются до трёх жестких дисков, два из которых устанавливаются в корзину, выдвигаемую по направляющим и фиксирующуюся в рабочем положении винтом.
К слову, боковые панели фиксируются на своих местах пластиковыми защёлками, а передняя панель снимается довольно легко, стоит лишь отогнуть несколько пластиковых фиксаторов, снимать их – одно удовольствие.
В задней стенке корпуса имеется семь отверстий для установки дополнительных плат расширения, которые изначально ничем не закрыты, т.е. производитель предлагает Вам самостоятельно закрутить прилагаемые в комплекте заглушки на места. Весьма оригинально. Я бы лучше открутил эти заглушки там, где мне нужно, честное слово!

Из особенностей конструкции хотелось бы отметить, что могут возникнуть осложнения с установкой пятидюймовых устройств в нижние отсеки из-за длины корпуса, а также полноразмерных плат, которые возможно установить лишь в верхние слоты материнской платы. Материнская плата в корпусе крепится не к втулкам, которые обычно сначала вкручиваются в подложку корпуса, а к самой подложке, которая в местах, где на любой материнской плате имеются отверстия для винтов, имеет выступы с резьбой, что, несомненно, удобно. В тех же местах, где могут крепиться материнские платы иных форм-факторов, крепление осуществляется уже при помощи втулок. В моём случае удалось обойтись без их использования. Ножки корпуса прилагаются в комплекте, их предлагается самостоятельно наклеить покупателю, но, как показывает практика, со временем они отрываются и теряются, если периодически передвигать системный блок.
Этот корпус имеет горизонтальное расположение блока питания. Сам блок PowerMan IW-ISP300A2-0 имеет один сетевой разъем и кнопку включения питания, пять разъемов для подключения жестких дисков и два разъема для подключения дисковода. В конкретном экземпляре корпуса в комплекте поставлялся разветвитель питания разъема для подключения жестких дисков, благодаря чему их количество достигло шести. Но не стоит забывать, что через такой разветвитель не рекомендуется подключать собственно жёсткие диски.
Вентиляция корпуса очень хорошо продумана: на задней стенке штатно установлен вентилятор диаметром 90 мм со скоростью вращения 2500 оборотов в минуту с подключением к соответствующему разъему материнской платы. На передней стенке имеется место для установки дополнительного вентилятора диаметром 80 мм, а на левой боковой крышке есть два вентиляционных отверстия – одно прямоугольное, в нижней части, способствующее пассивному охлаждению плат расширения и видеоплаты со стороны графического процессора, а второе, круглое, напротив процессора. Причём верхнее отверстие с внутренней стороны стенки имеет телескопически выдвигаемую пластмассовую трубку диаметром 80 мм, с расширением со стороны процессора до 90 мм. Благодаря этой трубке на вентилятор кулера процессора всегда поступает холодный воздух, забранный снаружи корпуса, а не циркулирующий внутри корпуса, а телескопическая конструкция трубы позволяет плотно прижать её к процессорному кулеру.

Качественно изготовленный корпус, с очень продуманной до мелочей конструкцией, достаточно тихий (хотя определение шумности и не входит в задачи данного тестирования), но при этом обеспечивающий очень хорошую вентиляцию ключевых компонентов системного блока… Что ещё к этому можно добавить? :)

Корпуса In-Win: IW-S508T

Строгий дизайн этого корпуса несколько приукрашен скруглённостью линий, что не мешает, тем не менее, при взгляде на него подумать – вот это и есть настоящий классический компьютерный корпус, ничего лишнего. К сожалению, под понятие "лишнего" подпадают такие приятные мелочи, как аудиоразъёмы и разъёмы USB на передней панели, а также кнопка аварийного сброса (aka Reset). Блок управления, следовательно, состоит из кнопки включения питания и двух индикаторов – наличия питания и обращения к жесткому диску.

Пользователю доступно три внешних отсека для устройств 5.25" и два для 3.5" устройств. В два верхних пятидюймовых отсека и во все трёхдюймовые отсеки установка устройств осуществляется при помощи салазок с безвинтовой фиксацией устройства (в комплекте прилагаются две пары салазок для отсеков 5.25" и две пары для 3.5" отсеков). Для установки устройств необходимо будет снять переднюю крышку, которая крепится пластиковыми защёлками и легко снимается.
Жесткие диски, максимальным количеством две штуки, устанавливаются при помощи винтов в корзину, выдвигаемую по направляющим. В данной модели корпуса корзина с жесткими дисками крепится гораздо выше места для дополнительного вентилятора на передней панели корпуса.

Семь отверстий для установки плат расширения изначально не закрыты заглушками, прилагаемыми в комплекте, и, как и у описанной выше модели IW-J551T, их предлагается самостоятельно водрузить на место.

Что же касается особенностей конструкции, они практически такие же, как и у модели IW-J551T с тем лишь отличием, что полноразмерную плату можно будет установить не в верхние слоты материнской платы, а в нижние.

Расположение блока питания горизонтальное. Блок производства FSP Group Inc. ATX-300GTF снабжен одним сетевым разъемом и кнопкой включения питания, пятью разъемами для подключения жестких дисков IDE, одним разъемом питания жесткого диска SATA и двумя разъема для подключения дисковода.
В левой боковой крышке также имеется два вентиляционных отверстия, прямоугольное (чуть ниже уровня установленной в корпус видеоплаты) и круглое (напротив процессора). Меня удивило наличие этого круглого отверстия, но отсутствие телескопической трубы, опускающейся к вентилятору кулера процессора. Что бы это могло значить? На задней стенке видим вентилятор диаметром 90 мм и скоростью вращения 2500 оборотов в минуту, а на передней стенке имеется пластмассовый кожух для упрощения установки дополнительного вентилятора диаметром 80 мм, который (как писалось выше) не будет обдувать жесткий диск, т.к. тот крепится много выше.

Корпус этот – рабочая лошадка, он вполне подойдёт для рабочей станции, а также и для домашнего компьютера, причём нет особой необходимости устанавливать в него дополнительные вентиляторы.

Корпуса GeoIT: Spider

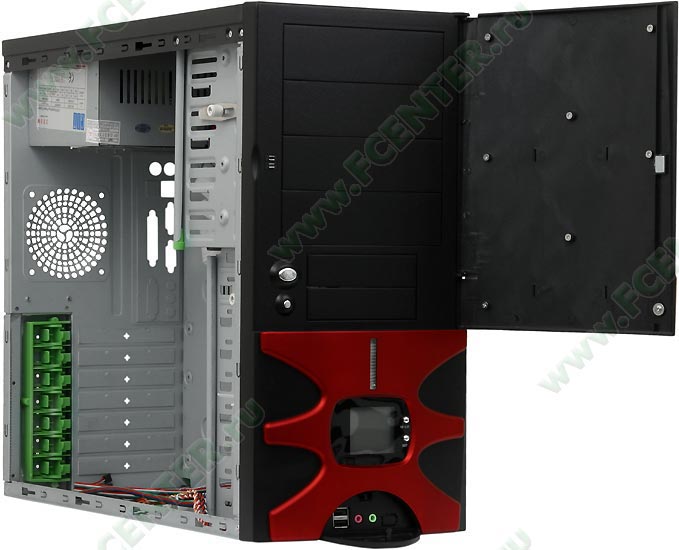

Вот, думаю, какой интересненький дизайн у корпуса! Если выше описывался корпус, который можно было бы назвать "Хочу быть Бумером!", то в данном случае имеем иной лозунг - "Хочу быть пауком!"

Чёрный цвет корпуса в сочетании с красными декоративными вставками на передней панели и должен, по мнению производителя, видимо, вызывать ассоциации с пауком. Что же, внимание он привлекает – это точно, но скорее в меру отдаленной схожести с Xaser'ом. Передняя панель имеет пластиковую дверцу, под которой и расположены все внешние отсеки и кнопки, т.е. для включения компьютера необходимо дверцу-то эту отворить. Индикаторы питания и активности жёсткого диска дверцей не скрыты и оформлены оригинально, в виде столбика-световода, подсвечиваемого снизу светодиодами. Помимо этого, корпус оснащён жидкокристаллическим дисплеем с синей подсветкой, на который выводится текущее время, индикация работы вентилятора, а также "Температура ЦПУ", которая просто выводит показания вынесенного на проводах термодатчика и температурой процессора быть не может по определению. Внизу, скрытые ещё одной дверцей, расположены два аудио-разъёма, два разъема USB и отверстие с заглушкой под дальнейшую установку 6-ти контактного разъема интерфейса FireWire. Кабели, идущие от этих разъемов, подключаются к внутренним разъёмам материнской платы.


На этом заканчивается описание внешнего вида корпуса… Эх, уж лучше бы не открывал я корпуса этого…

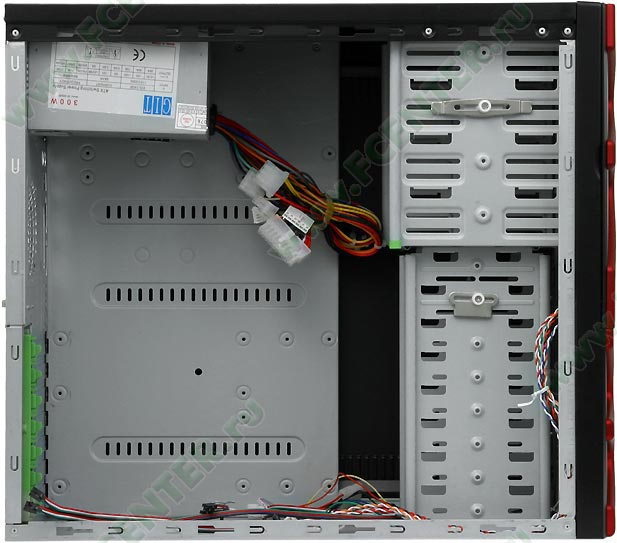

Левая боковая стенка крепится двумя универсальными винтами (которые можно завернуть и рукой и отвёрткой), открывается, сдвигаясь назад. Для снятия правой стенки обязательно потребуется крестовая отвертка. Сразу после снятия крышки бросается в глаза очень низкое качество обработки металла и последующей сборки корпуса. Вспоминается описанный ранее 6122 Delux, но там меньше было острых углов и кромок, клёпки были прямые, блок питания стоял на своём месте, а не под весьма ощутимым углом к верхней крышке корпуса, да и сам корпус после снятия боковых панелей так не "играл".

Всего в корпус можно установить четыре устройства в отсеки 5.25" и два внешних устройства в 3.5" отсеки. Крепить одно пятидюймовое, одно внешнее и одно внутреннее трехдюймовые устройства предлагается "фирменными" креплениями, которые фиксируются на местах винтами, так что Вам в любом случае придётся снимать и правую боковину корпуса. При попытке закрепить с их помощью привод компакт дисков я пришёл к выводу, что в лучшем случае он всё же закрепится, но плохенько и дребезжа при работе. Отказался от затеи, и привернул винтами, благо винтовое крепление тоже предусмотрено (это явная недоработка производителя! :) ). Кстати, при установке в этот корпус устройств в нижние отсеки 5.25" теоретически может возникнуть та же проблема, что и у In-Win IW-J551T, они могут не влезть, т.к. упрутся, например, в модуль памяти. В корпусе имеется также место для установки шести внутренних устройств 3.5" без корзины, хотя в нижний отсек вряд ли Вам удастся нормально инсталлировать жесткий диск - будет мешать обилие проводов, идущих от передней панели.
В задней стенке имеются семь отверстий для установки плат, которые изначально забраны необслуживаемыми заглушками, выламываемыми с помощью всё той же отвёртки. Заглушка панели разъемов материнской платы также необслуживаемая, т.е. единожды выломав её оттуда, на место вернуть будет невозможно.
Фиксировать установленную в слот плату предлагается веселого зелёного цвета пластмассовыми фиксаторами странной конструкции. Они мешают установке платы, но даже после установки жёстко зафиксировать видеоплату мне не удалось, зато сам фиксатор исправно сломался при демонтаже тестового стенда. При желании можно открутить этот блок фиксаторов, отверстия под винты крепления плат каким-то чудом сохранились на своих местах, видимо от предыдущей модели корпуса.

И этот корпус имеет горизонтальное крепление блока питания (точнее, я его вернул в надлежащее ему горизонтальное положение), модель блока питания GIT KP-300UPF заявленной мощностью 300 Вт, снабжён двумя разъемами питания (вход/выход), четырьмя разъемами HDD и одним FDD на достаточно коротких проводах.
Корпус имеет возможность установки двух дополнительных вентиляторов диаметром 80 мм на переднюю и заднюю стенку, правда для установки вентилятора на переднюю стенку Вам придётся снимать пластиковую переднюю панель… - Та ещё песня! Крепится она шестью пластиковыми защёлками (по три на сторону), которые обычно при умеренном усилии позволяют отстегнуть переднюю панель, даже не сжимая их лепестки. Но мы простых путей не ищем! Панель я в итоге всё-таки снял при помощи линейки, которую удалось просунуть в щель, и дальше работая ей как рычагом. Помимо этого, в боковых стенках корпуса сверху и снизу имеются отверстия для пассивной вентиляции.

Конечно, если Вы покупаете его лишь для того, чтобы похвалиться перед друзьями синеньким дисплейчиком или же его расцветкой, тогда да, это Ваш выбор! В противном случае советую выбрать что-нибудь более качественное.

Корпуса GeoIT: ViewMax

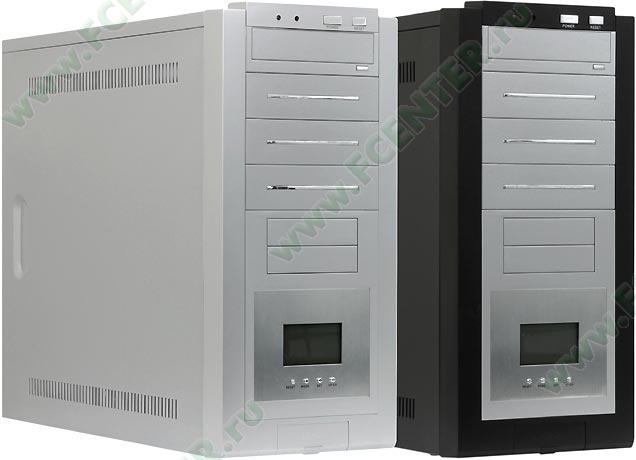

Корпус встречается двух расцветок – полностью серебристый и черный с серебристой передней панелью. Кнопки включения и сброса, а также индикаторы питания и активности жесткого диска находятся в самом верху передней панели (тенденция, однако).

Ниже следуют четыре заглушки пятидюймовых и две заглушки трехдюймовых отсеков. Верхняя заглушка пятидюймового отсека снабжена откидывающейся вниз дверцей и ещё одна такая заглушка прилагается в комплекте на случай установки ещё одного привода компакт дисков. Я повторюсь, напоминая, что такой подход с одной стороны оправдан с точки зрения целостности дизайна корпуса, а также позволяет покупателю корпуса не искать в продаже приводы одного с корпусом цвета, с другой стороны, есть вероятность, что кнопка открывания лотка привода не совпадёт с кнопкой на самой заглушке, а сам лоток в последствие может зацепляться за заглушку. А вот поискать серебряного цвета дисковод будущему владельцу этого корпуса все же придётся.

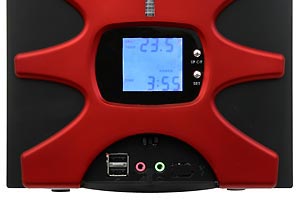

Ниже на передней панели находится жидкокристаллический дисплей очень похожий на описанный выше, но выводящий уже три температуры, добавились термодатчики, которые должны крепиться на жесткий диск и видеоплату. Под дисплеем – два аудио-разъема и два разъема USB, подключаемые к внутренним разъемам материнской платы, закрывающиеся дверцей.


Внутри корпус оказался абсолютно таким же, как и описанный выше Spider. Учитывая абсолютную идентичность металлоконструкции и качества её сборки (правда, у этого корпуса блок питания держался менее криво, нежели у Spider), трудозатраты по отдельному тестированию этого корпуса решено было признать нецелесообразными.

В заключении добавлю, что блок питания в этом корпусе стоял такой же, как у модели Spider - GIT KP-300UPF.

Корпуса GeoIT: Prism

Как и предыдущая модель, этот корпус мне встречался двух расцветок – чёрный с серебреной вставкой на передней панели и полностью чёрный.

Из особенностей его внешнего оформления в глаза бросается пластиковая вставка в форме следа какого-то животного, мне отчего-то вспомнились сканеры фирмы Mustek серии Be@rPaw. В отличие от сканера, функциональная нагрузка на этот дизайнерский изыск у корпуса минимальна - в центре него скрывается лишь кнопка включения питания. Ниже расположена кнопка сброса, а по бокам от неё – индикаторы питания и активности жесткого диска. В самом низу передней панели под открывающейся декоративной крышкой – аудиоразъемы и два разъёма USB, подключающиеся к материнской плате.


В корпус можно установить до четырех устройств формата 5.25", одно внешнее и аж семь внутренних устройств 3.5". Правда в нижний внутренний отсек жесткий диск не влезет, т.к. будут мешать провода, ведущие к разъемам на передней панели. Крепление устройств осуществляется винтами, для чего необходимо снять обе боковые крышки, каждая из которых крепится сзади одним винтом, а снимается путём сдвигания вверх.

После их снятия корпус, итак не отличающийся жёсткостью, начинает "играть" по полной программе.


Качество его сборки ещё хуже, чем у описанных выше моделей Spider и ViewMax, некоторые кромки стыдливо завальцованы, что, впрочем, лишь усугубляет ситуацию, т.к. пользователь может подумать, что порезаться при сборке системного блока не удастся. Удастся, ещё как удастся! Будьте бдительны, не поддавайтесь на провокации! :)
Как и у описанных уже выше корпусов этой фирмы, в задней стенке имеется семь отверстий для установки плат расширения, закрытых необслуживаемыми заглушками, вот только выламывать их придётся руками, т.к. отверстия под крестовую отвертку отсутствуют, и заглушка панели разъемов материнской платы тоже одноразовая. Чтобы установить плату в слот, необходимо снять с задней стенки металлический короб, под которым находятся отверстия с резьбой для винтов крепления платы. Сама конструкция короба подразумевает, что при установке плат винты не понадобятся, т.к. при установке короба на место он должен прижимать верхнюю часть металлической заглушки платы. Я экспериментировать не стал и прикрутил видеоплату по-старинке, т.е. винтом.

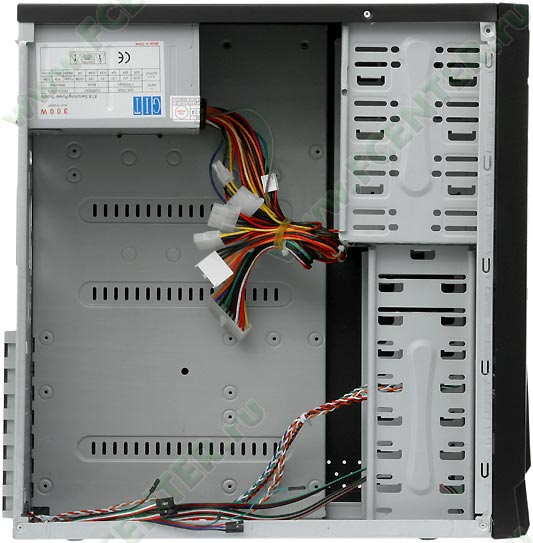

Блок питания, установленный в этом корпусе, всё такой же - GIT KP-300UPF.
Вентиляция корпуса осуществляется через отверстия в боковых стенках корпуса, а также на задней стенке имеется место для крепления дополнительного вентилятора диаметром 80 мм. На передней панели место для дополнительного вентилятора отсутствует.
Теперь хотелось бы сказать несколько слов об особенности сборки компьютера в этом корпусе. Начну, пожалуй, с того, что корпус этот удивительно короткий, в связи с чем об установке в два нижних отсека 5.25" каких бы то ни было устройств можно забыть, т.к. они упрутся даже не в установленные модули памяти или конденсаторы, а в саму материнскую плату. Практически аналогичная ситуация и с жесткими дисками, с той лишь разницей, что они устанавливаются всё же чуть выше уровня материнской платы, но достаточно глубоко "заступают" за её края. Как следствие – далеко не в каждый из доступных отсеков возможно установить жесткие диски. Я даже не говорю об удобстве их инсталляции в таких, прямо скажем, экстремальных условиях. Ещё один сюрприз, который поджидает нас при установке дисковода, заключается в том, что закрепить на два винта с каждой стороны его невозможно. Точнее, можно, но в этом случае он будет на полсантиметра выступать из корпуса.

Эта модель корпуса – лидер по достигнутым компонентами системы температурам из всех корпусов, участвовавших в данном тестировании, причём установка дополнительного вентилятора на заднюю стенку кардинально ситуацию не меняет. Учитывая же низкое качество изготовления и сборки самого корпуса, я бы смело не рекомендовал бы приобретать эту модель.

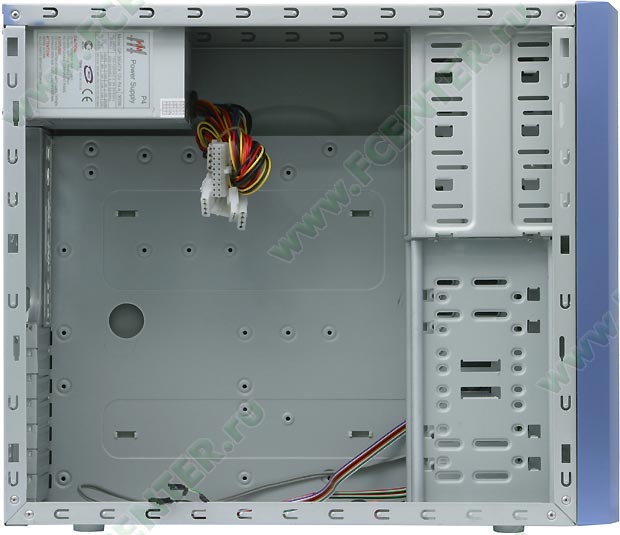

Корпус KM-Korea: Sereno

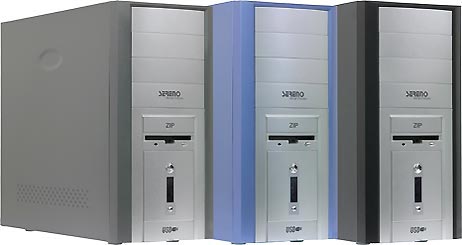

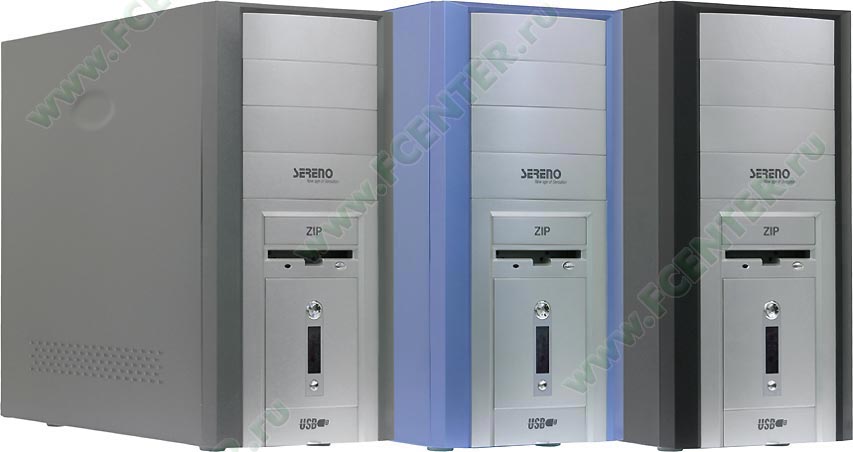

Корпус встречается в продаже в трёх цветовых исполнениях – серый, синий и чёрный.

На передней панели имеется четыре отсека 5.25", один отсек для установки любого трёхдюймового устройства и щель для установки дисковода. На одной из заглушек пятидюймового отсека написана модель корпуса "Sereno", а ниже буквами поменьше "New Age of Sensation". Более чем скромно. :).

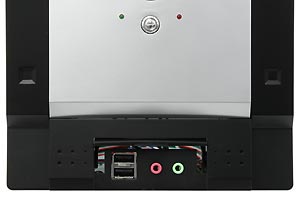

Помимо кнопки включения питания и аварийного сброса, индикаторов наличия питания и обращения к жёсткому диску на передней панели имеется открывающееся вверх окошко, закрывающее два аудио-разъема (подключаемые к аудио выходам материнской или звуковой платы) и два разъема USB (подключаемые к разъему на материнской плате).


Боковые стенки открываются вверх, а в закрытом виде фиксируются пластмассовыми защёлками, расположенными сверху. Но закрывать боковую панель занятие не из лёгких, т.к. стенки изготовлены из очень тонкого металла и они так и норовят выгнуться во время закрытия. Тем не менее, конструкция корпуса весьма жесткая, а качество обработки металла вполне удовлетворительное, острые углы отсутствуют, а края аккуратно завальцованы. А вот качество покраски подкачало, при снятии боковой стенки это очень хорошо видно, к тому же после прогрева стенок корпуса во время тестирования в термошкафе, запах краски стоял в помещении ещё очень долго.

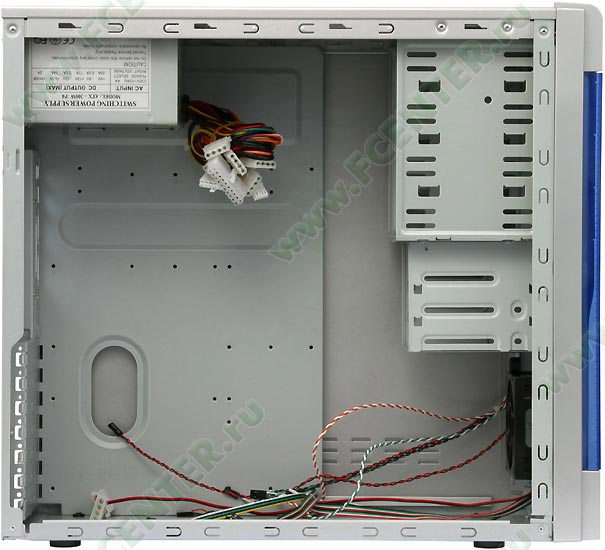

Внутрь корпуса можно установить до четырёх жестких дисков, крепление их осуществляется по-простому - на винтах. Помимо этого, под нижним посадочным местом для трехдюймового устройства имеются отверстия для крепления не жёсткого диска (как сначала я, было, подумал), а… дисковода! При ближайшем рассмотрении стало понятно, что стойки, к которым крепятся трёхдюймовые устройства, просто симметричны относительно своей середины для облегчения сборки корпуса.

В задней стенке имеется семь отверстий для установки плат расширения. Все они закрыты изначально заглушками с безвинтовым креплением. Хорошо, что для их снятия и установки отвёртка не понадобится, а плохо то, что заглушка такая может выпасть из своего места во время транспортировки или (не приведи господь!) во время работы от случайного удара по корпусу. В любом случае Вам придётся лезть внутрь корпуса для возврата её на место.

Блок питания KM GP-300ATX 12V P4 A расположен горизонтально. К нему можно подключать пять устройств типа HDD и одно устройство типа FDD. На задней стенке блока питания имеется сетевой разъем и кнопка включения питания.
В корпус можно установить три дополнительных вентилятора диаметром 80 мм, на переднюю стенку, на заднюю, и на нижнюю, ближе к задней стенке. Для установки вентилятора на переднюю стенку необходимо снять переднюю панель, закрепленную четырьмя винтами (по два с каждой стороны). Кроме этого, в задней и боковых стенках корпуса имеются отверстия для его пассивной вентиляции.

Средненький корпус, но и далеко не худший. Такой можно купить, если жаль платить за корпус больше, а Вы готовы мириться с запахом краски, который, впрочем, рано или поздно, выветрится. Но не забудьте установить дополнительный вентилятор на переднюю стенку, т.к. температура жесткого диска без его установки слишком высока.

Корпуса 3R System: R202 и R203

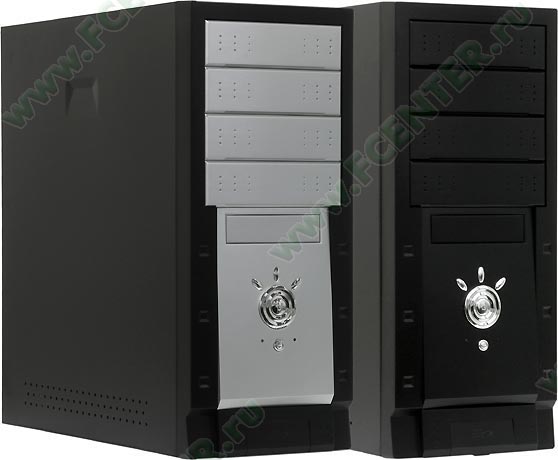

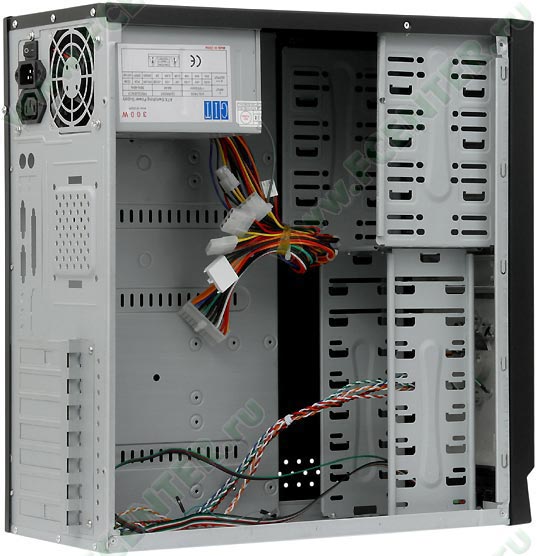

Перед нами две очень схожие модели корпусов, настолько схожие, что я решил не описывать их по отдельности. Корпус R202 – черный с серебристой передней панелью, R203 же полностью серебристый.

Их дизайн примечателен разве что нарочито подчёркнутыми прямыми линиями и практически полным отсутствием украшательств. Оба корпуса имеют по четыре отсека 5.25" и по два отсека 3.5". И привод компакт дисков и дисковод придётся подбирать "в цвет". Стандартный набор органов управления в виде кнопки включения питания и кнопки Reset и двух индикаторов – питания и работы жесткого диска (у модели R202 индикаторы находятся внутри круглого черного цвета стекла). Разъемы, расположенные внизу передней панели, USB подключаются к разъему материнской платы, а вот аудиоразъемы – к выходу аудио-карты.

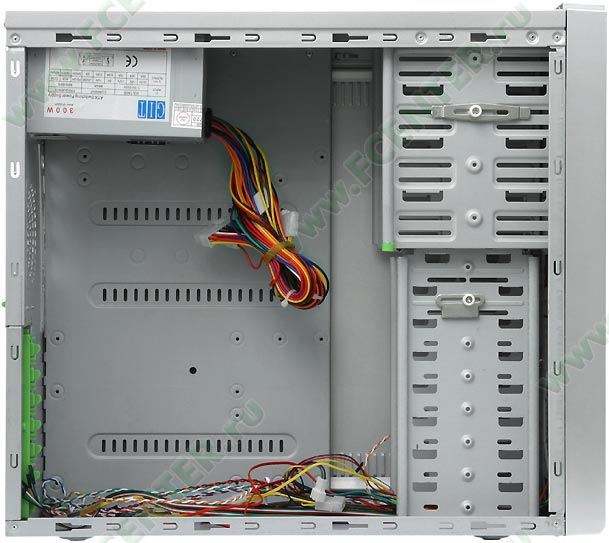

Дальнейшее повествование я буду вести, описывая модель R202.
Боковые стенки фиксируются в закрытом состоянии винтами под крестовую отвертку.

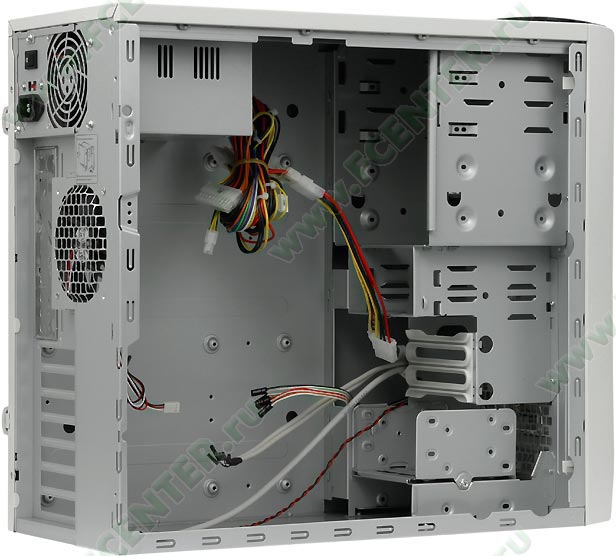

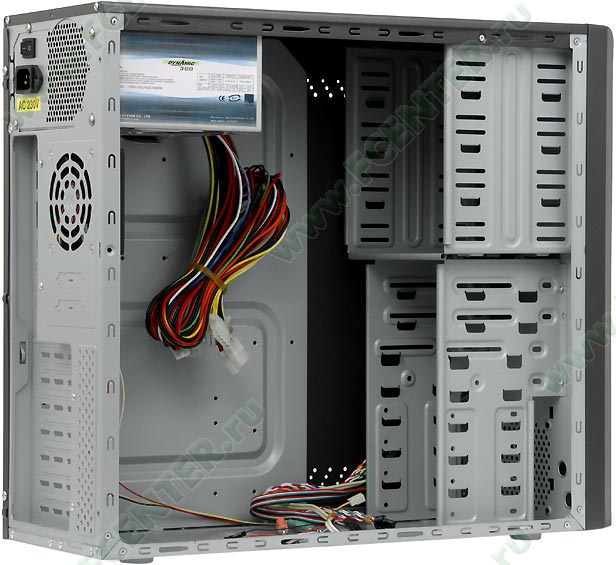

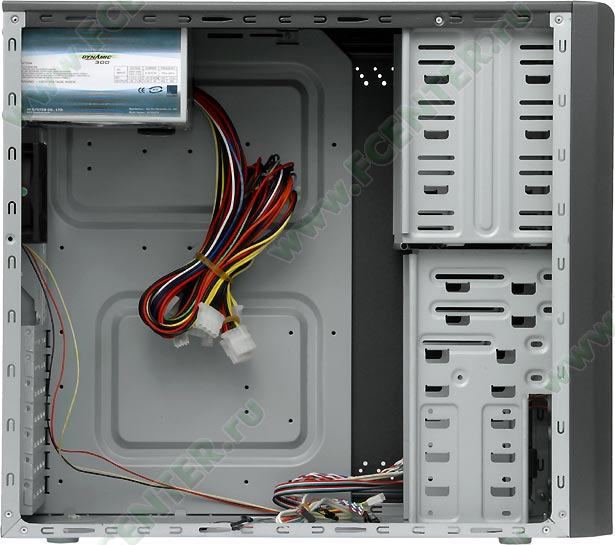

Помимо упомянутых выше внешних отсеков в корпусе имеется целых шесть внутренних отсеков для установки жёстких дисков, которые с обеих сторон крепятся винтами.
В задней стенке имеется семь отсеков для установки плат расширения, их отверстия закрыты одноразовыми заглушками с вентиляционными отверстиями. Тем не менее, в комплекте с корпусом поставляются две сплошные заглушки и одна с отверстием для протяжки аудио-кабеля, прикручивающиеся винтом. Заглушка панели разъемов - необслуживаемая.
Качество сборки корпуса удовлетворительное, острые углы присутствуют, но их не много, а о края каркаса порезаться крайне сложно.

Оба корпуса комплектуются бесшумными (Noise Zero) блоками питания 3R System Dynamic 300, который, судя по надписи в правом нижнем углу, является моделью KY350ATX производства Sun Pro Electronics. Вентилятор в блоке питания расположен не у задней стенки, а снизу и диаметр его не 80, а все 120 мм. Сзади блока питания имеется сетевой разъем и включатель питания, а внутрь корпуса выведены довольно-таки длинные провода с шестью разъемами питания HDD и двумя разъемами питания FDD. К тому же оба корпуса комплектуются сетевым кабелем под наши, отечественные двухконтактные розетки.
Вентиляция корпуса осуществляется закрепленным на задней стенке вентилятором с диаметром 80 мм и скоростью вращения 1700 оборотов в минуту. На передней стенке имеется место для установки дополнительного вентилятора такого же диаметра, для его установки придётся снимать привёрнутую на шесть винтов переднюю панель. На задней и боковых стенках во множестве имеются отверстия для пассивной вентиляции.

Вполне неплохой корпус за умеренные деньги, хорошее приобретение для тех, кто ценит тишину при работе.

Корпуса Frontier: S08AL-RD/SV

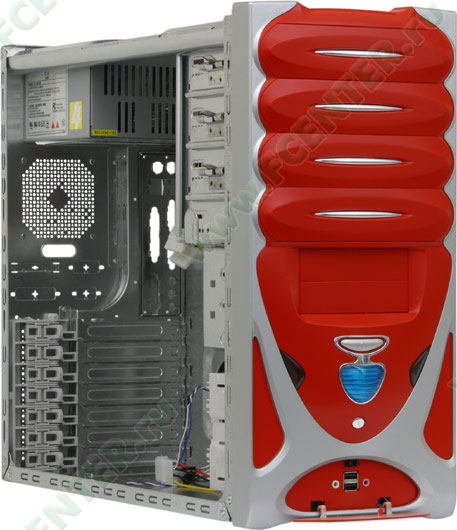

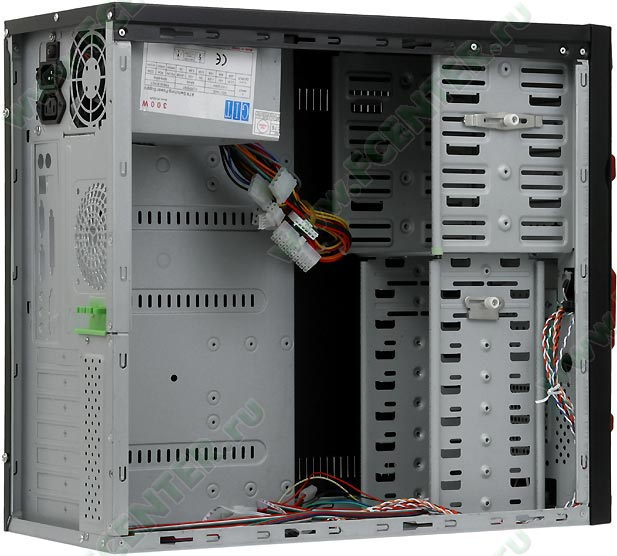

Корпус этот явно сделан для тех, кто любит всё яркое, неординарное. Тем не менее, не думаю, что желающих поставить себе на стол корпус ярко красного цвета найдётся много, но зато эти люди ни за что не станут приверженцами корпусов с консервативным дизайном.

В левой боковой стенке имеется прозрачное окошко для любителей установки внутрь корпуса неоновых ламп подсветки, а установленный в его центре вентилятор благодаря встроенным светодиодам при работе светится тремя цветами – синим, зелёным и красным.


На сайте производителя, правда, утверждается, что этот корпус существует во множестве цветовых исполнений, и каждый может подобрать себе модель по вкусу.


Но в дальнейшем речь пойдёт о конкретном экземпляре, предоставленном нам для тестирования компанией Альянс. В корпус можно установить четыре внешних пятидюймовых устройства, а также два трёхдюймовых, они закрыты декоративными пластмассовыми заглушками. Будущий владелец такого корпуса вынужден будет приобретать привод компакт дисков и дисковод серебряного цвета, если ему будет важно, как его компьютер будет выглядеть, т.е. обязательно.
Ниже находится кнопка включения питания, под ней – декоративное окошко с голубой подсветкой, а ещё ниже – кнопка сброса. Индикаторы работы жёсткого диска и питания находятся по бокам от окошка.

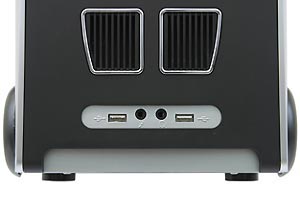

В самом низу передней панели имеются два разъёма USB и аудиоразъёмы, скрытые закрывающейся пластиковой крышкой. Все разъёмы подключаются непосредственно к материнской плате.


Чтобы снять боковые стенки необходимо сначала снять стенку верхнюю, которая снимается, сдвигаясь назад, и удерживается в закрытом состоянии двумя универсальными винтами. Обе боковые стенки сдвигаются вверх, для удобства их снятия сверху каждой из них имеются специальные ручки.

Материал, из которого выполнен корпус – оцинкованная жесть, причём её толщина весьма велика (0.8 мм). Качество сборки корпуса очень хорошее, острые углы отсутствуют, все края завальцованы, но всё же некоторые недоработки были обнаружены – отверстия, которые должны были быть сквозными, не до конца пробиты (например, отверстия для крепления вентилятора на задней стенке или для крепления пластмассовых ножек на нижней).

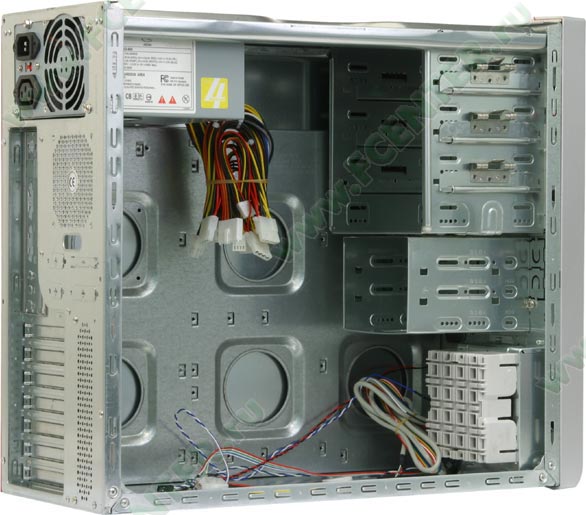

Помимо перечисленных выше внешних отсеков в корпусе имеется лишь один внутренний отсек для установки жёсткого диска. Крепление и внешних и внутренних трёхдюймовых устройств осуществляется при помощи винтов в съёмную корзину. Чтобы её снять, нужно сперва вывернуть два винта, которыми она прикручена к передней стенке корпуса, вытянуть металлический рычаг со стороны левой боковой стенки.


В дальнейшем винты можно не закручивать, для удержания корзины в рабочем положении вполне достаточно фиксатора.
Приводы компакт дисков в три верхних отсека крепятся с обеих сторон металлическими замками, а в нижнем отсеке – винтами. Эти замки неудобны, хотя и позволяют достаточно жёстко закрепить устройство без использования винтов.


Но, если они Вам также как и мне пришлись не по душе, их можно легко снять и крепить устройства винтами.
Отсеки для установки плат расширения закрыты многоразовыми заглушками. Платы и заглушки крепятся при помощи пластиковых фиксаторов, которые не обеспечивают, к сожалению, должной жёсткости крепления.


Но, как и в корпусе Ascot 6AR можно отвернуть со стороны задней стенки два винта, крепящие блок фиксаторов, и в дальнейшем приворачивать планки плат винтами.
Чтобы установить материнскую плату сначала необходимо ввернуть в поддон втулки, прилагаемые в комплекте.

Тут пришло время сказать, что в комплекте с корпусом помимо набора винтов и кабеля питания идут пластиковые ножки, которые могут убираться под корпус или наоборот, выдвигаться, а также две металлические пластины, назначение которых так и осталось неизвестным.


В корпусе установлен блок питания ISO-400 мощностью 300 Вт производства неизвестной фирмы с входным и выходным разъёмами питания. С другой стороны, внутрь корпуса идут провода с пятью разъёмами для подключения жёстких дисков и одним разъёмом для подключения дисковода.
Штатно вентиляция корпуса осуществляется встроенным в блок питания вентилятором, а также вентилятором на левой боковой стенке. Дополнительные вентиляторы диаметром 80 мм можно установить на переднюю стенку, на заднюю и на верхнюю. На верхнюю стенку устанавливать вентилятор нет смысла, т.к. в металлической крышке, которая закрывает корпус сверху, отсутствуют вентиляционные отверстия. На передней стенке вентилятор крепится пластмассовым кожухом, а на задней – винтами.

Температура жёсткого диска достаточно высока даже при установке дополнительных вентиляторов, т.к. вентилятор, установленный на передней стенке, находится ниже отсека с жёсткими дисками, а на задней стенке – гораздо выше.
Тем не менее, я практически уверен, что этот корпус обязательно будет пользоваться спросом у определённой категории пользователей, несмотря ни на высокую температуру жёсткого диска, ни на малое количество внутренних трёхдюймовых отсеков (что, кстати, даже хорошо, т.к. при установке больше, чем одного жёсткого диска, их температура ощутимо вырастет). Тем более что цена его ниже 60 условных единиц.

Корпуса Genius: Apollo

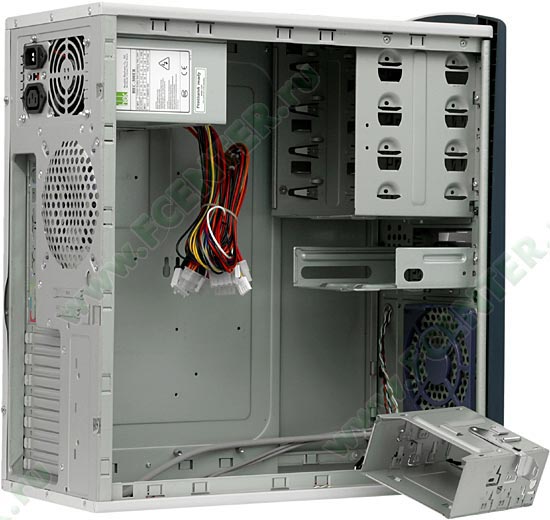

Этот корпус, как только я достал его из коробки, вызвал смутные ассоциации с корпусами, которые уже были описаны ранее – это корпуса, продающиеся под торговой маркой Ascot.
Данная модель известна мне в единственном цветовом исполнении – белый корпус с тёмно-синими вставками на передней панели.

Четыре пятидюймовых отсека закрыты пластиковыми заглушками, дисковод же устанавливается в отсек со щелевым отверстием, под ним – заглушка ещё одного трёхдюймового отсека, но использовать его для установки внешних устройств нельзя, т.к. в этой модели корпуса жёсткий диск крепиться в одну корзину с дисководом.

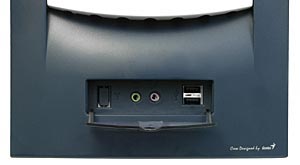

В самом низу передней панели находится закрывающееся окошко с двумя разъёмами USB, двумя аудиоразъёмами и заглушкой на месте шестиконтактного разъёма FireWire. Все разъёмы подключаются к внутренним разъёмам материнской платы.


Левая боковая стенка удерживается в закрытом состоянии двумя замками, аналогичными установленным в корпусе Ascot 6AR, а также двумя универсальными винтами. Верхний замок запирается на ключ.

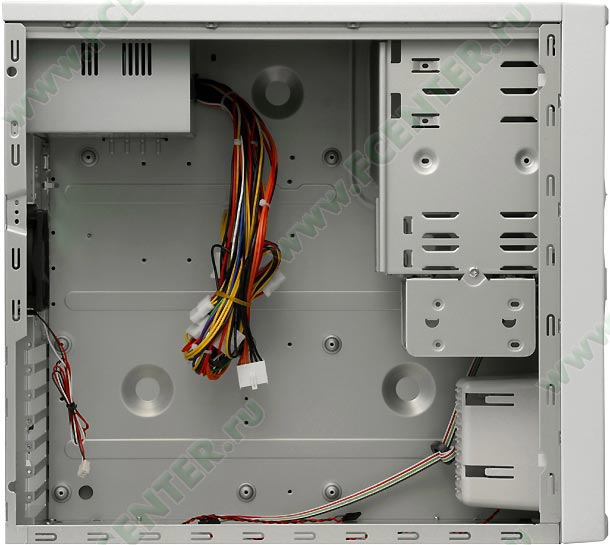

Устройства в пятидюймовых отсеках крепятся винтами с одной стороны – со стороны левой боковой, а с другой – поджимаются очень упругими металлическими пластинами. С одной стороны это решение удобно тем, что Вам не придётся снимать правую крышку корпуса, с другой же – отсутствие жёсткой фиксации устройства может привести к его перекосу при установке в отсек, что у меня и произошло.
Трёхдюймовые устройства устанавливаются в корзину и крепятся винтами к подпружиненным металлическим площадкам. Всего можно установить два трёхдюймовых устройства, т.е. дисковод и жёсткий диск.

Семь отсеков для установки плат расширения закрыты металлическими заглушками с безвинтовым креплением. Планки устанавливаемых в корпус плат фиксируются в отсеках винтами. Поставляемая в комплекте заглушка панели разъёмов привёрнута к задней стенке корпуса винтами.

В корпусе установлен блок питания HEC-300ER с шестью разъёмами для подключения жёстких дисков и двумя разъёмами для подключения дисководов. На задней стенке его имеется входной и выходной разъёмы питания.
Дополнительные вентиляторы в корпусе не установлены, но и на передней стенке и на задней имеются пластмассовые фиксаторы для установки вентиляторов диаметром 120 мм. К сожалению, принудительная вентиляция корзины для устройств 3.5" не предусмотрена. При тестировании в корпус устанавливались вентиляторы со скоростью вращения 1500 оборотов в минуту.

В комплекте с корпусом, кроме набора винтов и кабеля питания, идёт инструкция, из которой следует, что этот корпус, продаваемый под торговой маркой Genius, есть не что иное, как модель корпуса 6AK2 производства Compucase.

За счёт отсутствия нормальной вентиляции корзины, в которой установлен жёсткий диск, его температура очень высока даже при установке дополнительных вентиляторов. Кроме того, достаточно высокая температура у графического процессора, но после установки вентилятора на заднюю стенку корпуса она снижается почти на 10 градусов.

Корпуса HP: MT 601

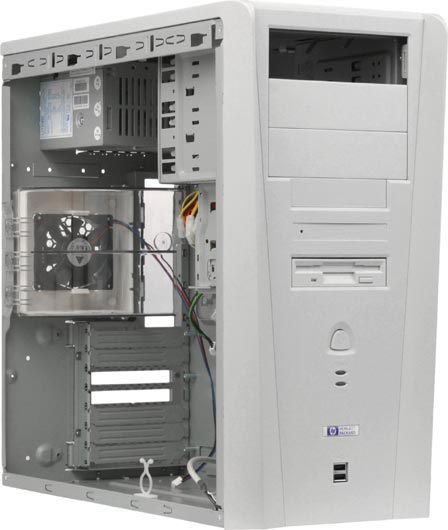

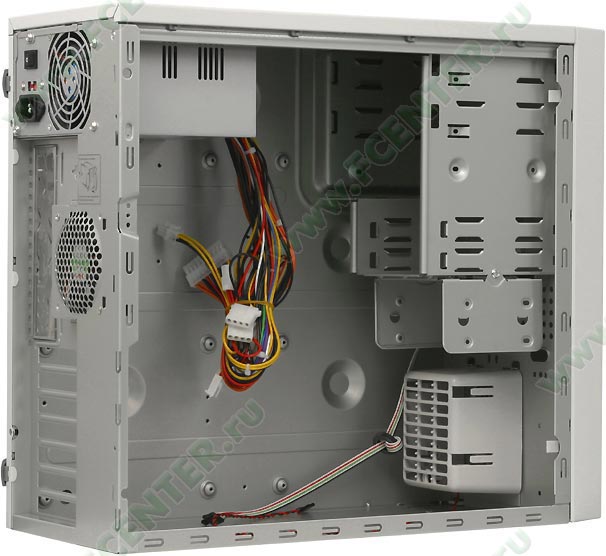

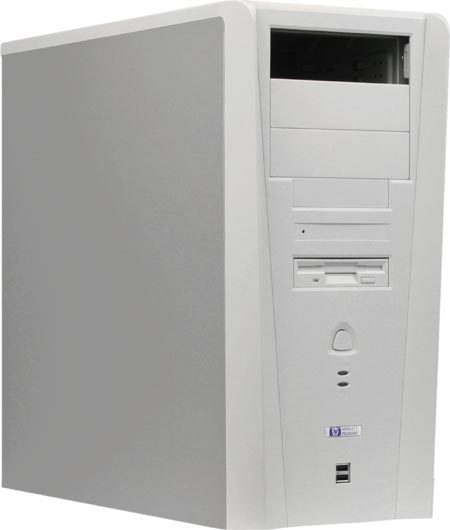

Этот корпус, если верить наклейке на лицевой панели, производства фирмы Hewlett Packard, однако какой-либо информации о нём на сайтах компании мне найти не удалось.
Расцветка корпуса несколько нетрадиционная – белая передняя панель и верхняя крышка, а левая и правая боковины – тёмно-серебристые. Забегая вперёд, скажу, что расцветка – это сущие мелочи и что эта модель представляет собой средоточие нестандартных решений.

В корпус можно установить три внешних пятидюймовых устройства, верхний отсек изначально не забран заглушкой, что подразумевает обязательную установку в него устройства. Два отсека для внешних устройств формата 3.5" удалены друг от друга – первый, закрытый заглушкой, находится сразу под нижним пятидюймовым отсеком, а второй, с уже установленным дисководом, в четырёх сантиметрах ниже. Из органов управления присутствует лишь кнопка включения и индикаторы наличия питания и активности жёсткого диска. Кнопка Reset отсутствует. Разъёмы на проводах, идущих к кнопке и индикаторам, никак не промаркированы, а цвет самих проводов нестандартный, и приходится искать «+» буквально на ощупь. Практически в самом низу передней панели расположены два разъёма USB, которые подключаются непосредственно к материнской плате.


Чтобы снять левую боковую стенку необходимо отвернуть два универсальных винта, после чего она сдвигается назад. Правая стенка снимается аналогичным образом, с той лишь разницей, что удерживают её обыкновенные винты под крестовую отвёртку.

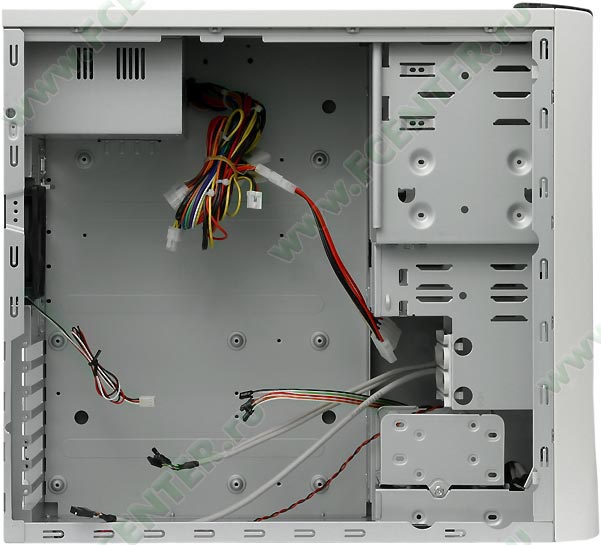

Помимо перечисленных выше внешних отсеков в корпусе имеется один внутренний трёхдюймовый отсек, а также салазка (это не опечатка, она – одна! :) ) для установки жёсткого диска. Вот о ней стоит написать поподробнее. Она представляет собой металлическую пластину с отверстиями для винтов, сквозь которые к ней приворачивается жёсткий диск печатной платой вверх. После этого она вставляется по направляющим в нижней стенке корзины для трёхдюймовых устройств в корпус и приворачивается винтом.


Нестандартное решение, но далеко не худшее. Во всяком случае, негативных эмоций процедура установки жёсткого диска у меня не вызвала.
В задней стенке имеются семь отсеков для установки плат расширения, а заглушками закрыты только пять из них, причём две оставшиеся заглушки в комплекте не прилагаются. В тестовой конфигурации занимается только один из отсеков – под видеоплату, а как быть тому, кто собирается использовать материнскую плату с интегрированным видео- и аудиоконтроллером, т.е. вообще без плат расширения? Либо оставлять отсеки открытыми (что нарушит правильную циркуляцию воздуха внутри корпуса), либо искать заглушки от других корпусов. Я пошёл по второму пути :).

Планки плат и заглушки отсеков удерживаются на местах металлическим фиксатором коромыслового типа весьма оригинальной конструкции.


На передней стенке имеется пластмассовый кожух с направляющими для установки полноразмерных плат, в него также можно установить вентилятор диаметром 80 мм.
В поддон впрессованы стальные втулки для монтажа материнской платы и к нему привёрнута съёмная подложка с втулками для крепления низкопрофильной системы охлаждения.
В корпусе установлен блок питания LiteOn PS-5350-3HB1 мощностью 350 Вт, снабжённый шестью разъёмами для подключения жёстких дисков, одним разъёмом для подключения дисковода и двумя сигнальными разъёмами для управления скоростью вращения вентилятора блока питания.
Вентиляция корпуса осуществляется работающим на вдув вентилятором, диаметром 80 мм и скоростью вращения 2400 оборотов в минуту, установленным в пластмассовой обойме на задней стенке корпуса. Обойма эта расположена под кожухом из прозрачного пластика, который должен направлять нагнетаемый вентилятором воздух на радиатор процессора. Если Вас по какой-то причине не устраивает штатная система вентиляции, то на место обоймы с восьмисантиметровым вентилятором можно установить вентилятор диаметром 120 мм, для этого в задней стенке предусмотрены монтажные отверстия. Помимо этого, вентилятор диаметром 80 мм может быть установлен на передней стенке, о чём уже было написано выше.

Установка компонентов тестовой платформы в корпус прошла без каких-либо осложнений (если не считать заминку с подключением кнопки включения и индикаторов), но проблемы начались тогда, когда я начал устанавливать воздухонаправляющий кожух. Дело в том, что зазор между материнской платой и нижним краем кожуха оказался слишком маленьким для того, чтобы в него поместился стандартный кулер производства фирмы Intel. То ли вся эта система задумывалась для установки пассивной системы охлаждения на процессор (по-простому – только радиатор), то ли размеры кулера, предлагаемого фирмой Hewlett Packard для сборки компьютеров в этом корпусе меньше, так или иначе, а чтобы водрузить кожух на своё законное место мне пришлось изрядно попотеть.

Как видно из полученных результатов, температура жёсткого диска очень высока. Причина этого, на мой взгляд, кроется в том, что забортный воздух, нагнетаемый в корпус вентилятором на задней стенке корпуса, по воздуховоду поступает на вентилятор процессорного кулера и дальше, на рёбра радиатора. После этого нагретый воздух поднимается вверх и выбрасывается из корпуса вентилятором блока питания. Таким образом, воздух внутри корпуса практически не циркулирует, что и является причиной столь высокой температуры жёсткого диска. Установка дополнительного вентилятора на переднюю стенку корпуса снижает температуру жёсткого диска на 20%, но она всё равно остаётся достаточно высокой.

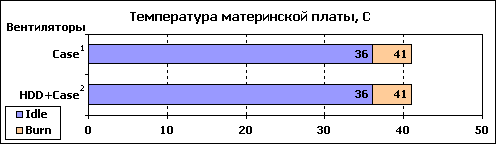

Сводная таблица результатов тестирования корпусов MiddleTower

Диаграмма температуры центрального процессора со штатной системой вентиляции корпуса

Диаграмма температуры центрального процессора после установки дополнительных вентиляторов

Диаграмма температуры жёсткого диска со штатной системой вентиляции корпуса

Диаграмма температуры жёсткого диска после установки дополнительных вентиляторов

Диаграмма температуры графического процессора видеоплаты со штатной системой вентиляции корпуса

Диаграмма температуры графического процессора видеоплаты после установки дополнительных вентиляторов
