Корпуса In-Win: X710

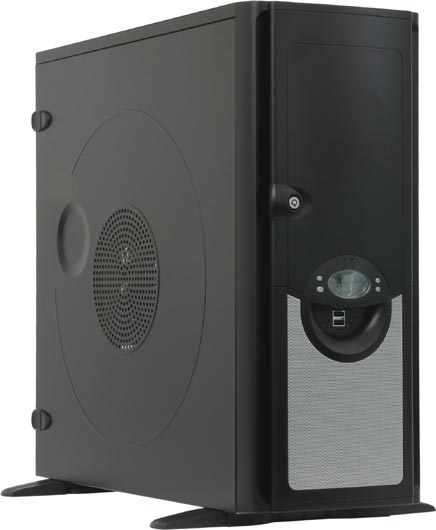

Попавший в лабораторию экземпляр был чёрного цвета, но на сайте производителя есть информация о наличие также и белого варианта исполнения. Стоило мне только вытащить корпус из коробки, как стало ясно, что прикасаться голыми руками к нему не стоит – на поверхности сразу остаются следы.

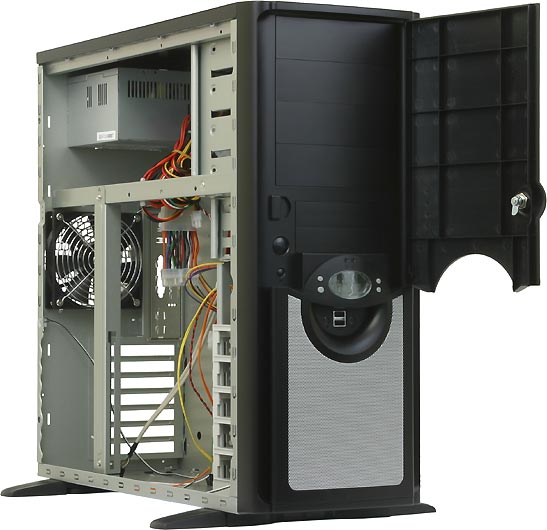

И эта модель корпуса имеет закрывающуюся на ключ дверцу на передней панели, которая закрывает все внешние отсеки, а также кнопки включения питания и сброса.

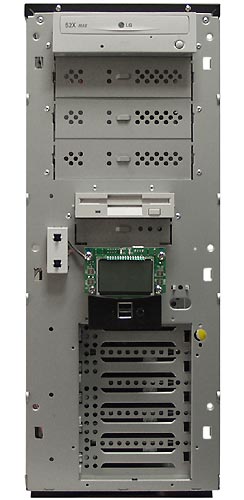

Ниже дверцы находится овальное окошко, в котором при включении компьютера отображается разнообразная информация: текущее время (в формате 12 и 24 часа), температура с двух термодатчиков (в градусах по Цельсию и по Фаренгейту), скорость вращения вентилятора, а также время срабатывания будильника.


Но и это ещё не всё! При ближайшем рассмотрении выяснилось, что всего к плате, отвечающей за вывод этой информации, можно подключить до четырёх вентиляторов, до четырёх термодатчиков, а настроить можно до четырёх будильников! К сожалению, будильник приводит к пищанию припаянного к плате динамика, а не свершению определённого действия, как, например, включение или выключение компьютера, но, уже много лет работая с продукцией компании IN-WIN можно предположить, что и это вскоре станет возможным. Также порадовало отсутствие помпезных надписей при отображении на дисплее температуры типа "CPU Temp" или "HDD Temp", как у некоторых моделей корпусов других производителей. В комплекте с корпусом, помимо инструкции к самому корпусу, идёт инструкция по подключению и использованию этого узла.


С обеих сторон от дисплея находятся четыре кнопки для внесения изменений в настройки и смены режимов отображения информации. Чуть ниже дисплея – углубление, в котором располагаются два разъема USB и скорбные заглушки на местах аудиоразъёмов. Почему нельзя было либо сразу на заводе установить эти разъемы, либо же даже не намекать на их возможное присутствие заглушками лично мне совершенно не понятно. Такая мелочь как раз и портит общее впечатление о корпусе. К сожалению.


Обе боковые стенки закрываются фирменными пластмассовыми защёлками. Проблема возможного вскрытия корпуса решена несколько иначе, чем в корпусах фирмы Chieftec (где, я напомню, боковые стенки запирались на ключ). В комплекте с этим корпусом поставляется петля для висячего замка, а также он имеет датчик вскрытия боковой стенки.
Всего в корпус можно установить четыре внешних пятидюймовых устройства и два дисковода. Их крепление осуществляется лишь с одной стороны при помощи винтов, поставляемых в комплекте.

Жёстких дисков всего можно установить пять штук. Они устанавливаются в стойку перпендикулярно корпусу и крепятся при помощи металлических салазок. Сами салазки прикручиваются к жёсткому диску специальными винтами с низкой шляпкой. Неудобство заключается в том, что для удобства прикручивания салазок приходится ставить жёсткий диск на один из боков, и, если с одной стороны привернуть направляющую проблемы не представляет, то чтобы прикрутить вторую приходится повозиться.

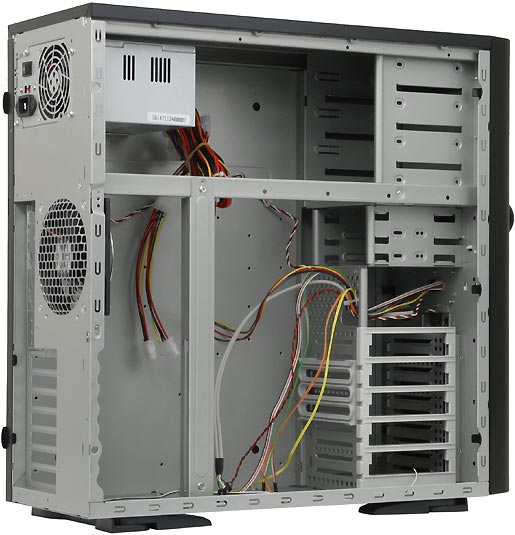

В задней стенке корпуса традиционные семь отсеков для установки плат расширения. Корпус поставляется с открытыми отверстиями отсеков, а в комплекте прилагаются металлические заглушки, крепящиеся винтами. Тут мне бросилась в глаза ещё одна мелочь, на этот раз приятная – в заднем боковом ребре жёсткости, напротив каждого из отсеков, имеются углубления для более удобного закручивания этих винтов отвёрткой. Напротив верхних четырёх отсеков имеются пластиковые направляющие для крепления полноразмерных плат.

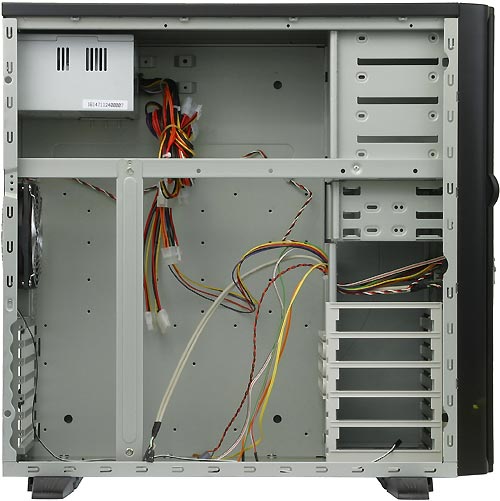

Чтобы установить материнскую плату необходимо сперва снять металлическую балку, служащую с одной стороны ребром жёсткости, а с другой – направляющей для пластмассовых фиксаторов плат расширения, после этого вкрутить медные резьбовые втулки, к которым и крепим саму плату.


Надо заметить, что на сборку тестового стенда в этом корпусе у меня ушло гораздо больше времени, чем на любой другой из корпусов, упомянутых выше. Помимо проблемы с прикручиванием салазок и монтажом материнской платы, тому виной и проблема с подключением питания к устройствам. А проблема простая – из блока питания PowerMan IW-ISP300A2-0 внутрь корпуса идут огрызки проводов, подключить к которым что-либо кроме находящегося рядом привода компакт-дисков практически невозможно. Судите сами: один провод длиной 25 см до разъема питания HDD, второй - 40 см (из них 25 см до первого разъема), третий - 50 см (из них 35 см до первого разъема), при этом до верхнего в корзине жесткого диска по прямой – 45 см, до нижнего – 55 см. Мне их хватило лишь для подключения собственно привода компакт дисков, дисковода и верхнего жёсткого диска. Остальные устройства пришлось подключать через кабели-разветвители.
Вентиляция корпуса обеспечивается работающим на выдув вентилятором диаметром 120 мм, который закреплён на задней стенке корпуса. Его скорость вращения – 2500 оборотов в минуту. Изнутри его лопасти защищены металлической решёткой. Больше посадочных мест для установки дополнительных вентиляторов обнаружено не было, хотя на сайте производителя и утверждается о возможности установки двух восьмидесятимиллиметровых вентиляторов на переднюю панель.

Пассивная вентиляция осуществляется через многочисленные отверстия в передней стенке корпуса, а также через большое круглое отверстие в левой боковой стенке корпуса.

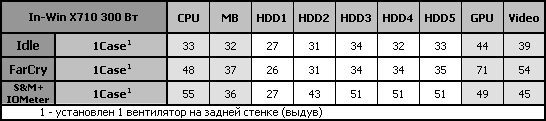

Результаты тестирования:

Этот корпус вряд ли пригоден для сборки в нём компьютера, главной задачей которого будет работа с файлами. Возможно, ситуация изменится, если у новой модификации корпуса появится вентилятор на передней или боковой стенке для охлаждения жёстких дисков.

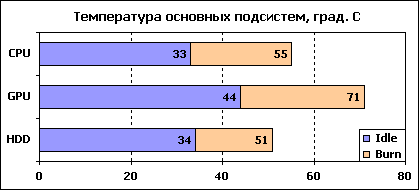

Сводная таблица результатов тестирования корпусов и диаграммы температур основных подсистем
