Обзор 14-ти корпусов (одностраничный вариант)

Вступление

Бесспорный факт, что большинство относится к выбору корпуса слишком легкомысленно, если не сказать бездумно. Причем я не говорю о тех, кто впервые приобретает компьютер. Человек приходит в магазин, прочитав пару статей в популярных журналах, и так и не разобравшись, что лучше: Intel или AMD, nVidia или ATI. О корпусе он даже не задумывается, а когда его спрашивают, отвечает: “Вот этот серенький, поменьше или во-о-он тот, с синенькими кнопочками, побольше.” Ужас? Но ведь мы видим это на каждом шагу. Мало того, уже “опытный” пользователь, который решил заняться апгрейдом, впихивает новую мать, процессор, видео, различные контроллеры и пару жестких дисков в старый корпус, сделанный во времена безраздельного господства 486-х компьютеров. И недоумевает потом: “Почему виснут игры, отчего Windows тормозит, и как это на новом HDD сбойные сектора?» Именно такие юзера (как известно, хуже неопытного пользователя, может быть только опытный пользователь) и распространяют утверждения, что VIA+AMD – глюки, Maxtor – тормоза, а плоские мониторы – отстой. А дело может быть в том, что из-за переплетенных шлейфов сбиваются воздушные потоки, и без того непродуманные изготовителем, отчего перегревается процессор, жесткий диск и видеокарта, которую невозможно закрепить в этом кривом корпусе – из разъема выскакивает, поэтому изображение мерцает и гаснет, а старый запыленный блок питания не тянет всю эту прорву железа, и компьютер самопроизвольно перегружается.… Любой постоянный участник нашей конференции может привести еще много подобных примеров, но главное мы поняли – вначале был корпус.
Конечно, не все проблемы решаются банальной заменой корпуса или блока питания, но для того, чтобы не дать возникнуть этой категории неисправностей, мы и решили написать этот цикл статей.

Критерии оценки

Как же можно оценить - хороший корпус или плохой, по каким параметрам? Попробуем разобраться вместе.
Внешний вид – важный, но не определяющий параметр, главное – не ограничиваться только им. Конечно, после многолетнего засилья однообразных серых корпусов глаз отдыхает на каждой цветной пимпочке, но вспомните, сколько времени вы радуетесь какой-нибудь обновке? День? Неделю? Месяц? Через этот срок вы просто перестанете обращать внимание на свой новый разноцветный корпус, или же он начнет раздражать своей аляповатой расцветкой, зависит от того, что именно Вы приобрели. А пользоваться им предстоит долго, так что на первый план выходят другие факторы.
Размер – вот это очень важный критерий отбора. Micro-корпуса вряд ли годятся для дома – слишком мало места для устройств, скорее они подходят для офисных компьютеров без особых требований к модернизации. Полноразмерный корпус – неплохой выбор для РС с большим количеством плат расширения и периферийных устройств, но не у всех есть место, чтобы его установить, кроме того, начинает играть роль такой немаловажный параметр как цена. Таким образом, получается, что для большинства пользователей оптимальный выбор – Mini или Middle Tower, но именно в Вашем конкретном случае все может быть иначе, нужно смотреть, куда и для чего приобретается корпус.
И тут следует обратить внимание на внутреннее устройство корпуса. Если блок питания расположен вертикально, нависая над материнской платой, он может затруднить к ней доступ, и не все кулеры можно установить в такой корпус. Оптимальнее, конечно, горизонтальное расположение блока питания, под верхней крышкой, без перекрытия системной платы, но в этом случае растет высота корпуса. Важно качество обработки кромок и толщина металла шасси, панелей и крышек. Толщина дает нам не только прочность, что вполне понятно, но и защиту от шума, наводок и излучений. В свете постоянно растущего тепловыделения современных электронных компонентов, я имею в виду и процессор, и видеокарту, и чипсет, неплохо иметь продуманную схему вентиляции корпуса и возможность установки дополнительных вентиляторов, либо они уже должны входить в комплект.
Очень важный момент – удобство сборки и разборки. Даже если вы вообще не собираетесь залезать внутрь, никогда не знаешь, что может понадобится ;). Большинство современных корпусов сконструированы так, что их можно разобрать и собрать без применения отвертки, и даже заглушки отверстий для плат расширения на задней стенке крепятся с помощью зажимов. Удобно, когда имеются съемные или поворотные трех- и пятидюймовые корзины, легко снимающаяся передняя накладная панель, выдвигающаяся или откидывающаяся панель с материнской платой. Все эти детали дадут возможность быстро устранить неисправность или провести модернизацию компьютера.
Огромное значение, вплоть до того, что иногда его стоит покупать отдельно, играет блок питания. Это подробно освещалось на нашем сайте и первую часть обзора, и вторую обязательно нужно прочитать. Помимо мощности блока питания, которую мы знаем почти всегда, интересны технические характеристики, которые нам часто неизвестны. Кроме этого, полезно посмотреть наличие разъема ATX12V для Р4, количество и длину коннекторов для флоппи и HDD.
Вступление о правилах выбора корпуса и о методике тестирования можно прочитать здесь.

Тестовые системы

Прежде всего, что и как мы измеряли. Да, конечно, можно перечислить количество слотов, разъемов и кнопочек, привести размеры по длине, высоте и ширине, указать вес и субъективную оценку - этот хороший корпус, а тот плохой. Но для того, чтобы подтвердить или опровергнуть эту оценку, мы решили подкрепить ее объективными данными, измерив температуру процессора, видеокарты, жесткого диска и общую температуру внутри корпуса. Для этого в каждом корпусе последовательно собиралась система с материнской платой АТХ-формата:

Материнская плата – Chaintech CT-7VJD2
Процессор - AMD Athlon 1400 МГц
Память – DIMM 64 Мб PC 133 SDRAM NCP
Видеокарта – LEADTEK GeForce3 Titanium 200 TDH 64 Мб DDR SDRAM
Жесткий диск - IBM DTLA-307030 U-ATA 100 7200rpm 30 Гб
Операционная система – Windows 98SE

Для того чтобы проверить возможность установки полноразмерных плат расширения, мы использовали 3Ware 3W-6400 Escalade PCI IDE RAID-контроллер. Кроме того, эта плата длиной 350 мм замечательно перегораживает воздушные потоки в корпусе :).
Температурный режим процессора контролировался программой MBProbe 1.30, жесткого диска – DTemp, для слежения за температурой чипа видеокарты использовались данные входящей в состав драйверов Leadtek программы мониторинга.
В процессе тестирования запускалась демка Crytek X-Isle, загружающая процессор и видеокарту. Небольшой размер системной памяти провоцировал постоянное обращение к жесткому диску, что имитировало работу игрового компьютера и, после выхода на стабильный уровень, снимались температурные показания.
Однако скоро выяснилось, что в корпуса с вертикальным расположением блока питания плата с нашим высоченным кулером часто не помещается - кулер упирается в блок питания, даже если корпус позволяет установку материнских плат АТХ-формата. Кроме того, существует множество корпусов, рассчитанных на микроАТХ платы и соответственно множество плат для этих корпусов. Поэтому для них мы собрали отдельную систему для тестирования:

Материнская плата - ASUS TUEP2-M
Процессор – 600 MГц Pentium III
Память – DIMM 64 Мб PC 133 SDRAM NCP
Видеокарта – LEADTEK GeForce3 Titanium 200 TDH 64 Мб DDR SDRAM
Жесткий диск - IBM DTLA-307030 U-ATA 100 7200rpm 30 Гб
Операционная система – Windows 98SE

Если для тестов АТХ-плат была выбрана Chaintech CT-7VJD2 почти случайно, но с учетом ее неудачной компоновки, то ASUS TUEP2-M выбрана за максимальный размер из всех микроАТХ плат, имеющихся в продаже. Максимально допустимый размер микроАТХ платы 244 х 244 мм, а наша TUEP2-M - 244 x 212 мм. Естественно, что полноразмерная плата 3Ware в этих тестах не участвовала.
А теперь, вооружившись всей этой массой полезных и не очень сведений о корпусах, попробуем понаблюдать за ними в их естественной среде обитания, т.е. в качестве рабочего или игрового компьютера.

Особая благодарность niknik’у за помощь в подготовке тестирования.

Обзоры корпусов с системной платой АТХ-формата

ViewStation Р701
Romeo DX
Zeus DX
InWin S700
ElanVital T10
Chenbro Crystal
MT 3000
917J
ElanVital А10
FK604

Сводная таблица результатов тестирования корпусов с системной платой АТХ-формата

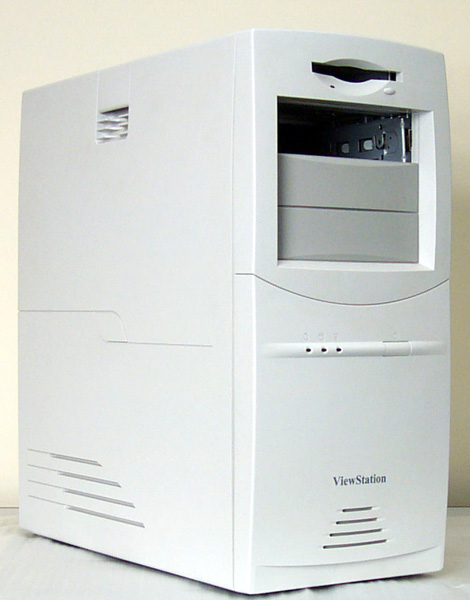

ViewStation Р701

Для начала, хочу восстановить историческую несправедливость и представить Вам «серого кардинала» наших тестов и обзоров, корпус, через который прошел не один десяток кулеров и процессоров - ViewStation Р701. Делаю это с удовольствием, потому что за время непосредственного с ним общения, он оставил самое приятное впечатление.
Встречают по одежке и, как вы можете видеть на фотографии, выглядит он очень стильно. Снимающаяся без помощи отвертки (замок сзади, защелка сбоку) боковая панель сделана двухслойной: стальная основа и пластиковое покрытие с внешней стороны, что без потери прочности снижает уровень шума. Качество обработки металла превосходное, острых кромок нет, потому что они завальцованы внутрь, а те что остались – заглажены. Порезаться практически невозможно. Вынимающаяся корзина на два НDD крепится на защелку и делает установку жестких дисков легким и приятным занятием. Откинув верхнюю часть передней панели, получаем доступ к съемным корзинам для FDD и CD-ROM. Семь отверстий для плат расширения снабжены безвинтовыми заглушками. Каждое отверстие ограничено небольшими направляющими, чтобы плата вставлялась ровно и не уходила в сторону и окаймлено тонкой жестью для лучшего контакта. Есть посадочные места для дополнительных вентиляторов: 80 мм сзади и 90 мм спереди, причем пластмассовый держатель для переднего вентилятора снабжен направляющими для полноразмерных плат расширения. Заменяемая панель разъемов сзади уже стала стандартным решением, а вот датчик открытия корпуса есть не у всех корпусов. На передней панели разместились кнопка включения, индикаторы питания, HDD и сетевой карты.
Разумеется, без ложки дегтя обойтись никак нельзя :). На стенке корпуса, к которой крепится материнская плата, не предусмотрены отверстия под Р4 потому, что в те времена, когда корпус производился, Р4 еще не существовало. При установке платы АТХ-формата можно забыть про нижний отсек 5.25” – СD-ROM будет упираться в плату. Правда, это беда почти всех корпусов, чтобы этого избежать, пришлось бы неоправданно увеличить высоту корпуса, а все три пятидюймовых отсека задействуются достаточно редко. Кроме того, продольное ребро жесткости, хорошо видимое на снимке сбоку, мешает орудовать отверткой для установки или снятия кулера. Отсутствие на лицевой панели кнопки “Reset” - явный минус для пользователей «народных» операционных систем, как известно, не отличающихся стабильностью.

Итого:

Размеры по длине, ширине и высоте - 455 x 208 x 465 мм;
Вес – 16 кг;
Отсеки для устройств – 3 x 5.25", 1 x 3.5" FDD (внешний, щель), 2 x 3.5'' HDD (внутренние);
Дополнительные вентиляторы 1 х 80мм + 1 х 90 мм;
Отверстий для плат расширения – 7;
Блок питания не описываю, потому что мы тестировали не с тем, который поставлялся изначально, а сведения о том старичке давно затерялись среди воспоминаний старожилов.

Думаю, по тону моего рассказа понятно, что мне очень понравился этот корпус, симпатичный внешне, очень удобно сконструированный, с ним легко и приятно работать. Не очень хорошие результаты тестирования говорят о том, что двойные стенки ухудшают теплоотдачу, и этот корпус нужно эксплуатировать с дополнительными вентиляторами, тем более, что эти же двойные стенки обладают отличными шумопоглощающими свойствами.

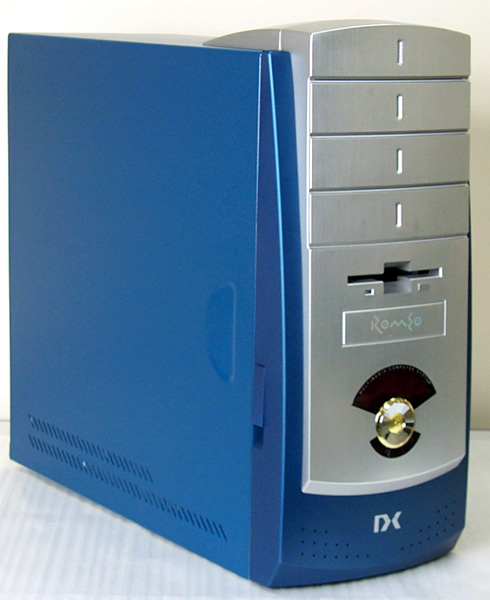

Romeo-DX

Внешне корпус выглядит достаточно нарядно. П-образная крышка с лицевой панелью легко выдвигается вперед, если откинуть две защелки по бокам. Плоскость для крепления материнской платы, совмещенная как единое целое с задней панелью, выезжает назад. Она прикручивается на трех винтах, предусмотрены отверстия для крепления радиатора Р4.
Три отсека для пятидюймовых устройств комплектуются салазками. Два внешних трехдюймовых отсека размещены в съемной корзине. Длина корпуса позволяет пользоваться всеми отеками 5.25” даже при установке системной платы формата АТХ. На стенке для крепления материнской платы все отверстия снабжены буквенными индексами и там же выгравирована таблица соответствия. Т.е. если у вас плата, к примеру, формата Baby AT – используем отверстия с индексом «В», а если АТХ – «А», что очень удобно при сборке. Корпус, который мы проверяли, укомплектован передним дополнительным вентилятором 80х80, и на задней панели предусмотрено место для еще одного такого же. Качество обработки металлических кромок – хорошее. На лицевой панели - кнопка включения, Reset, индикаторы питания и HDD.

Итого:

Размеры по длине, ширине и высоте - 495 x 195 x 450 мм;
Отсеки для устройств – 3 x 5.25", 1 x 3.5" (щель) + 1 x 3.5" (внешние), 2 x 3.5'' (внутренние);
Два места для крепления вентиляторов 80х80, один входит в комплект;
Отверстий для плат расширения – 7;
Блок питания – OSCAR ZONE POZ-200TR без выключателя, с дополнительным выходом 220 В; 5 разъемов для подключения HDD и CD-ROM, 2 разъема для FDD,1 ATX12V для Р4.

И все же этот корпус мне не понравился из-за множества мелких недочетов. Судите сами, как и в корпусе IW-S700, пятидюймовые устройства крепятся на салазках. Но инвиновские салазки прищелкиваются к стенкам CD-ROM, а у Romeo каждая из салазок должна крепиться на четырех винтах. Где же удобство? Отверстия для плат расширения закрыты выламывающимися вставками, а где же заглушки? Наша полноразмерная плата поместилась прекрасно, но повисла в воздухе из-за отсутствия упора. Даже установленный на передней стенке дополнительный вентилятор снабжен обыкновенным четырехконтактным разъемом, как для HDD, а как же трехконтактный разъем под материнскую плату с измерением скорости вращения? Да, конечно, это все мелочи, но именно из мелочей и складывается общее впечатление.

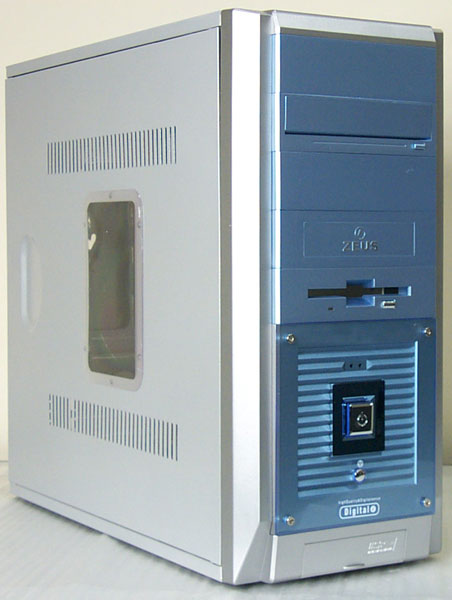

Zeus DX

Ну очень мультимедийный корпус производства Jinsung Corporation. Боковая панель, снабженная прозрачным пластиковым окошком (специально для владельцев эксклюзивных комплектующих), снимается без помощи отвертки – барашки на двух винтах достаточно удобные. На всю высоту корпуса расположились несъемные корзины для устройств: семь (!) отсеков для трехдюймовых, из них один внешний для флоппи и четыре для пятидюймовых. Таким изобилием может похвастаться не каждый Bigtower. Длина корпуса позволяет пользоваться всеми отеками 5.25” даже при установке платы АТХ-формата, зато из-за сверхдлинной корзины для трехдюймовых устройств невозможна установка полноразмерных плат расширения.
Если кликнуть на фото переднего вида, то на увеличенном снимке хорошо видно, что одна из заглушек для пятидюймового отсека может использоваться как передняя панель для CD-ROM, чтобы не портить единой цветовой гаммы; есть кнопочка выдвижения лотка. Во второй убирается серединка с надписью «ZEUS», и можно вставить трехдюймовое устройство, правда, переходника 5.25’’ -> 3.5” или салазок в комплекте нет.
Внизу передней панели откидывается крышечка, там есть квадратное отверстие под два USB-порта и пара круглых дырочек для микрофонного входа и наушников, например. В отличие от большинства современных корпусов, нигде, кроме корзин для устройств, металлические кромки не завальцованы, и есть риск порезаться. На передней панели есть кнопка включения, кнопка Reset, индикаторы питания и HDD.

Итого:

Размеры по длине, ширине и высоте - 480 х 200 х 430 мм;
Отсеки для устройств – 4 x 5.25", 1 x 3.5" (щель), 6 x 3.5'' (внутренние);
Два места для крепления вентиляторов 80х80;
Отверстий для плат расширения – 7;
Блок питания – OSCAR ZONE POZ-200TR без выключателя, с дополнительным выходом 220 В; 5 разъемов для подключения HDD и CD-ROM, 2 разъема для FDD, 1 ATX12V для Р4.

Общее впечатление, как и от Romeo, одинаковое – попса. Производитель решил сделать что-то действительно хорошее, а довести это до ума не хватило или сил, или умения. Так же, как и у Romeo отверстия для плат расширения закрыты выламывающимися вставками, а заглушки в комплект не входят. Зато снимающиеся боковые панели, а не П-образная цельная крышка, позволяют увидеть все несовершенство сборки - щели просто пугают своими размерами. И даже окошко в стенке корпуса толком не позволяет ничего разглядеть, разве что вдобавок еще лампочку внутри прикрутить :).
Кстати, неплохие результаты в тестировании этот корпус показал отчасти из-за отсутствия полноразмерной платы, которая в него не помещается.

IW-S700

Классика тайваньского корпусостроения, компанию IN WIN Development Inc. вряд ли нужно представлять. В упаковку корпуса IW-S700 вложен лист со схемой внутреннего устройства и перечнем комплектующих, что практикуется далеко не каждым производителем.
Боковые панели легко снимаются и прикручены на двух винтах. Лицевая панель тоже снимается, но с небольшим усилием. Для установки трех и пятидюймовых устройств есть набор защелкивающихся, а не привинчивающихся, как обычно, салазок, что существенно упрощает сборку. Корзина для жестких дисков съемная, крепится с помощью винта. При желании можно прикрутить петельку для навесного замочка, чтобы предотвратить несанкционированный доступ внутрь корпуса. Петелька входит в комплект, а замочек нет :).
Лицевая панель крепится без винтов, так же, как и передний дополнительный вентилятор, держатель для него одновременно является упором для полноразмерных плат расширения. Для установки материнской платы предусмотрены посадочные места и дополнительных металлических или пластиковых столбиков, обычно прилагающихся к корпусу, не требуется. Заглушки для семи плат расширения крепятся на обычных винтах. Металлические грани обработаны очень аккуратно. Как часто встречается, в случае установки материнской платы АТХ-формата невозможно использование нижнего отсека 5.25”.


Итого:

Размеры по длине, ширине и высоте - 465 x 198 x 420 мм;
Вес – 9 кг;
Отсеки для устройств – 3 x 5.25", 2 x 3.5" (внешние), 2 x 3.5'' (внутренние);
Два места для крепления дополнительных вентиляторов;
Отверстий для плат расширения – 7;
Блок питания – Power Man FSP250-60GTA 250 Ватт с тумблером включения; воздухозаборные отверстия не только на торце, но и на стенке блока питания обращенной к процессору; разъемов для подключения HDD и CD-ROM - 5, разъемов для FDD - 2.

На мой субъективный взгляд корпусам от IN WIN не хватает хорошего дизайнера – они невзрачные и однообразные. Однако вспомним то, что я говорил во вступительной части про выбор корпуса, о вторичности внешнего вида и признаем, что конструктивно они очень удачны.

Elan Vital T10

Только теперь я могу сказать: «Да, я знаю, каким должен быть компьютерный корпус!». Образно говоря, это как статуя Аполлона среди кичевых поделок ремесленников. Первое, что видишь, вскрыв коробку – руководство, где с помощью схем и фотографий пошагово описан процесс сборки и разборки. Даже человек незнакомый с английским языком легко разберется в инструкции, где на фото стрелочками обозначено, что и в какую сторону крутить, куда и в каком направлении вынимать. Стоит ли говорить, что на деталях корпуса отштампованы метки, совместив которые, легко установить детальку на полагающееся ей место. Онлайн-версию руководства можно «полистать» на сайте производителя.
Боковая крышка крепится на одном винте, откручивающимся без помощи отвертки, причем сам винт снабжен держателем и не выпадает из гнезда, чтобы не потеряться. Продольное ребро жесткости, на снимке сбоку находящееся на переднем плане, легко отщелкивается и не мешает сборке. Обе корзины для трех и пятидюймовых устройств съемные, причем размер материнской платы не мешает использованию всех трех пятидюймовых отсеков. Предусмотрено место для двух дополнительных вентиляторов, есть отдельная стойка для закрепления полноразмерных плат расширения.

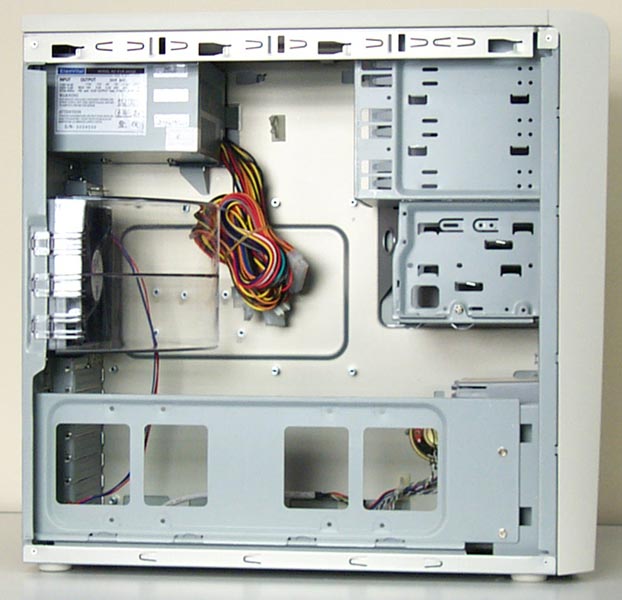

Нестандартно расположен блок питания, над ним остается довольно много места. Дело в том, что там расположена вынимающаяся панель для крепления третьего жесткого диска.

Нельзя сказать, что самая горячая область корпуса пригодна для постоянного размещения HDD. Но если ваш друг принес свой хард и срочно нужно что-то переписать, то это лучшее решение для временного закрепления HDD в корпусе из всех мною виденных. Сам блок питания, производства той же фирмы Elan Vital, рекомендован AMD для использования с их процессорами. Кстати, несмотря на вполне достаточное количество разъемов питания и их длину, в комплект входят два разветвителя разъемов питания HDD, еще на два разъема каждый.
На снимке сзади видны ушки для навесного замочка; если материнская плата поддерживает эту функцию, возможна установка датчика открытия корпуса. На лицевой панели, кстати, тоже легко отщелкивающейся, кнопка включения питания снабжена защитой от случайного нажатия. Чтобы включить или выключить компьютер, нужно сначала повернуть кнопку на 90 градусов и только потом нажать. Ниже расположено окошко для инфракрасного порта и углубленная кнопка «Reset». Индикаторы питания, работы HDD и «Turbo» (атавизм, оставшийся от древних РС’шек) вынесены на самый верх передней панели. Корпус довольно высокий, но узкий и при необходимости можно развернуть ножки для большей устойчивости. Как это выглядит, видно на снимке сзади.
Итого:

Размеры по длине, ширине и высоте - 435 х 170 х 486 мм;
Отсеки для устройств – 3 x 5.25", 1 x 3.5" (внешние); 3 x 3.5'' (внутренние);
Два места для крепления вентиляторов 80х80;
Отверстий для плат расширения – 7;
Блок питания – Elan Vital EVB-3006B 300Вт, с выключателем и регулятором оборотов вентилятора; разъемов для подключения HDD и CD-ROM - 6+2, разъемов для FDD – 2; один разъем ATX12V для Р4 и один 6-контактный AUX Connector.

На мой взгляд, это очень хороший и удобный корпус, один из лучших, если не самый лучший. По сравнению с ним я понял, какое убожество стоит у меня дома. Сравните и Вы Elan Vital T-10 и свой домашний или рабочий компьютер.

Благодарим компанию ПИРИТ за предоставленный для тестирования корпус.

Chenbro Crystal

Невеселый корпус, несмотря на яркие цвета передних панелей, но обо всем по порядку.
Попытка отработанным движением снять боковую панель, открутив единственный винтик (по сложившейся хорошей традиции можно обойтись без отвертки), успеха не имела. Походив вокруг, подергав панель в разные стороны и, наконец, приглядевшись, мы выяснили, что, не сняв верхнюю крышку, сдвинуть боковую панель невозможно. Не самое удачное решение.
Дальше – больше. Заполняя итоговую табличку с общими характеристиками корпуса я автоматически написал: «Два места для крепления вентиляторов 80х80», но тут мой рассеянный взор упал на место для крепления заднего вентилятора и надолго на нем задержался. Предлагаю это же сделать и Вам. Посмотрите на фото, как же закрепить вентилятор на изогнутой под 90 градусов стенке, где даже отверстия для крепления не совпадают с отверстиями на вентиляторе?!

На сайте производителя я нашел фотографию этого корпуса и там вентилятор закреплен в специальном пластмассовом держателе, но к нашему корпусу ничего подобного не прилагалось. Немедленно проведенный эксперимент показал, что вентилятор на передней панели так же невозможно установить, а крепление на веревочках вряд ли кого-то устроит :).
При сборке тестовой системы тоже возникли трудности. Конечно, не у всех пользователей такая «грамотно» разведенная плата с разъемами питания, FDD и IDE посередине, но что делать, если попалась именно такая? Обратите внимание на фотографию, в одном месте сошлись жесткий диск, видеокарта, модуль памяти, два разъема HDD и один FDD неподалеку. А теперь мысленно подключите все шлейфы и представьте, насколько это неудобно, и какая может получиться мешанина. Кстати, все вышесказанное относится и к корпусам Marimba, которые отличаются от Crystal только передней панелью.

Что еще рассказать про этот корпус? На лицевой панели две кнопки -включение и Reset, два индикатора – питание и HDD. Среди прилагающегося комплекта винтиков и креплений для системной платы, нашлось ушко для навесного замочка, оно крепится под верхней крышкой.
Итого:

Размеры по длине, ширине и высоте - 420 x 181 x 428 мм;
Отсеки для устройств – 3 x 5.25", 1 x 3.5" (щель), 2 x 3.5'' (внутренние);
2 места для установки дополнительных вентиляторов (при наличии специального крепления);
Отверстий для плат расширения – 7;
Блок питания Power One модель ATX8-1R 250 Вт без выключателя, с дополнительным выходом 220 В; разъемов для подключения HDD и CD-ROM - 5, разъем для FDD – 1.

Это корпус среднего диапазона и по цене, и по предоставляемым возможностям. Вы можете сэкономить и купить что-нибудь попроще или доплатить и приобрести что-то посерьезнее, но может он Вас вполне устроит? Тем более что существуют модели с разной расцветкой и дизайном передней панели.

MT-3000

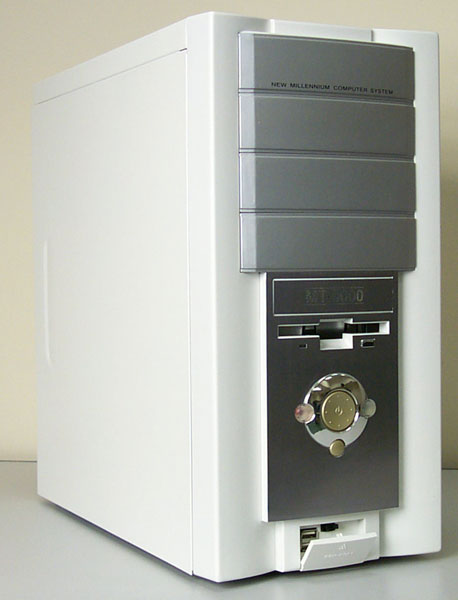

Очередное изделие из распространенной серии «Деньги на ветер» порадовало материалом своего жестяного корпуса. Если назвать фольгу, из которой он сделан, сталью – можно нарваться на кровную месть металлургов. Все манипуляции с этим корпусом рекомендуется проводить крайне осторожно, чтобы стенки не смялись в руках, как лист бумаги.

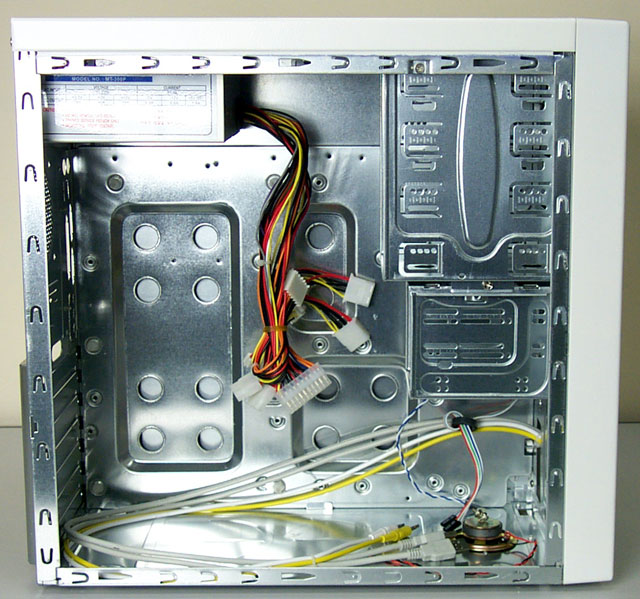

Отвинтив и сняв боковую крышку (наконец-то пригодилась крестовая отвертка, спрятанная за ненадобностью из-за обилия корпусов, разбирающихся без ее помощи), можно увидеть вполне обыкновенную плоскость для крепления системной платы. Обращает на себя внимание только то, что рядом с фабрично изготовленными отверстиями соседствуют кустарно просверленные дырочки под Р4. Понятно, что когда корпус производился, о четвертом Пентиуме еще никто не слышал, а сейчас производитель подсуетился и довел корпус до современных требований на радость потребителю. Проблема в том, что несимметрично просверленные отверстия заставят попотеть, закрепляя радиатор для Pentium 4.
При установке материнской платы мы столкнулись с некоторыми трудностями. Плата крепится с помощью оригинальных пластиковых столбиков, которые вкручиваются в стенку корпуса, а системная плата просто надевается на них и защелкивается. Причем предварительно нужно снять с задней стенки панель разъемов, которая крепится не изнутри на защелках, как у большинства корпусов, а снаружи на двух винтах. Честно говоря, я не очень верю в надежность установки материнской платы с помощью таких пластмассовых креплений, да и отвинчивать лишние винты тоже не в радость для сборщика.

Кроме того, из-за очень малой длины проводов от блока питания, с трудом удалось подключить разъем питания к материнской плате. Но и это еще не все сюрпризы. При установке плат расширения выяснилось, что закрепить их можно только снаружи (!), предварительно отвинтив специальную заглушку на задней стенке корпуса. Вразумительного объяснения подобным инженерным находкам я пока не нашел.
Еще немного необычного. Внизу передней панели, как и у многих корпусов претендующих на мультимедийность, есть крышечка, скрывающая посадочные места для разъемов USB, наушников и микрофона. Отличие этого корпуса в том, что в гнезда уже установлены все разъемы, провода от которых выводятся через специальное отверстие в задней стенке и подключаются снаружи к разъемам на материнской плате. Удобно это или нет – судите сами.
Остальные характеристики самые обыкновенные. Из четырех пятидюймовых отсеков два нижних исключаются из использования при установке платы АТХ-формата. На передней панели расположены кнопка питания, Reset и два индикатора: включения и HDD. При желании можно прикрепить петельку для навесного замочка. По нехорошей традиции, отверстия для плат расширения закрыты выламывающимися вставками, а заглушки не прилагаются. Да, чуть не забыл, еще немного нестандартного. Из-за своеобразного способа крепления материнской платы, в комплект входит панель разъемов для системной платы АТ-формата.

Итого:

Размеры по длине, ширине и высоте - 435 x 200 x 410 мм;
Вес – 11.5 кг;
Отсеки для устройств – 4 x 5.25", 1 x 3.5"(щель) + 1 x 3.5" (внешние); 2 x 3.5'' (внутренние);
Материал корпуса – сталь :( ;
Два места для крепления дополнительных вентиляторов;
Отверстий для плат расширения – 7;
Блок питания Best Power MT-300P 300 Вт, без выключателя, с дополнительным выходом 220 В; разъемов для подключения HDD и CD-ROM - 4, разъемов для FDD – 2, один разъем ATX12V для Р4 и один 6-контактный AUX Connector.

Несмотря на ряд неудобств, нельзя сказать, что корпус непригоден к использованию. Некоторым он даже понравился. Самый большой его недостаток – это материал корпуса.

917J

Прекрасный корпус для своей ценовой категории. Чтобы не было сомнений, подчеркиваю, именно среди небольших дешевых корпусов он смотрится достаточно выигрышно. Давайте рассмотрим его плюсы и минусы.
Внешне он выглядит вполне обыкновенно, аккуратно сделан, симпатичная, без излишеств, но с намеком на изящество передняя панель. Отвинчиваем два винта, сдвигаем боковую стенку и видим абсолютно стандартную внутреннюю конструкцию шасси. Три отсека для пятидюймовых устройств, три для трехдюймовых и еще один жесткий диск можно закрепить под дном корзины. Наверно миллионы подобных корпусов стоят в домах и конторах нашей страны и за границей нашей Родины. Что же привлекло мое внимание? Чем выделяется этот корпус?
Прежде всего, материал корпуса и качество его обработки. Все корпуса такого типа, которые мне встречались раньше, были сделаны из тоненького стального листа, лишь бы не сминался под собственной тяжестью, наподобие MT 3000. Здесь же полноценная 0,8-миллиметровая сталь с хорошей обработкой кромок – большинство острых граней завальцовано.
Во-вторых, обратите внимание на снимок корпуса сбоку. В левом нижнем углу хорошо виден уголок, который придает дополнительную жесткость конструкции. На передней стенке – пластиковое крепление для дополнительного вентилятора. Я впервые встречаюсь с подобным в дешевых корпусах. То, что вертикально расположенный блок питания крепится единственным винтом, я даже не считаю за отличие – это уже стало стандартом.
Итого:

Размеры по длине, ширине и высоте - 400 x 200 x 350 мм;
Отсеки для устройств – 3 x 5.25", 2 x 3.5" (внешние); 2 x 3.5'' (внутренние);
Место для установки дополнительного вентилятора на передней панели;
Отверстий для плат расширения – 7;
Блок питания L&C Technology модель LC-A250ATX 250 Вт с выключателем; разъемов для подключения HDD и CD-ROM - 5, разъемов для FDD – 2.

Поскольку размеры корпуса и конкретно расстояние от материнской платы до блока питания позволяли нам протестировать его с платой АТХ-формата, мы так и поступили, но напрасно. Увидев результаты тестирования, Вы поймете почему. Температура видеокарты, HDD и внутри корпуса находятся в пределах нормы, а температура процессора зашкаливает. Наш кулер поместился под блоком питания, но приблизился к нему почти вплотную. На стенке блока питания, обращенной к процессору нет вентиляционных отверстий, размеры корпуса достаточно малы, а наш процессор весьма горяч. Сочетание всех этих факторов привело к тому, что в верхней части корпуса образовалась застойная зона горячего воздуха, которым и «охлаждался» процессор. Он практически варился в собственном соку. Кроме того, нам просто повезло, что в корпус поместился CD-ROM. Материнская плата подходит почти вплотную к корзине для пятидюймовых устройств, и будь на ней пара высоких деталек в правом верхнем углу, CD-ROM не встал бы даже в самый верхний отсек. На сайте производителя, фирмы Premium Systems Inc. , есть образцы корпусов той же серии, но повыше, однако это уже для другого тестирования.

Elan Vital А10

Серьезный корпус – для серьезных задач. Печально, если подобный агрегат будет использоваться секретаршей для игры в Тетрис, ему подходит роль рабочей станции для видеомонтажа или навороченного игрового компьютера. Слово «агрегат» может вас насторожить, но, поверьте, он не подавляет своей массивностью, а скорее создает ощущение надежности и постоянства своими строгими формами.
Уже стало привычным, что вскрыв коробку с корпусом от Elan Vital , первым мы видим руководство по сборке и разборке корпуса с иллюстрациями. Если сдвинуть боковую панель, то сразу бросается в глаза огромный, диаметром 120 мм вентилятор, установленный на задней стенке, с воздуховодом из прозрачного пластика. Он нагнетает воздух внутрь корпуса. Вентилятор на передней стенке стандартного диаметра - 80 мм. Пластиковая коробка, в которой он закреплен, снабжена пазами для упора полноразмерных карт расширения. Интересно реализовано крепление карт. Вместо того чтобы каждую завинчивать отдельным винтиком, все они фиксируются на своих местах одним зажимом, который крепится снаружи на двух винтах.

Как всегда посадочные места для материнской платы и даже отверстия для крепления радиатора Р4 промаркированы для удобства сборщика. Корзина для трехдюймовых устройств вмещает три девайса, а еще один HDD можно установить на специальной площадке, закрепленной одним винтом внизу корзины. На стальной пластине, хорошо заметной на переднем плане в нижней части корпуса, можно закрепить еще два HDD. При таком количестве устройств установленные дополнительные вентиляторы никак не помешают, правда, разочаровал шум от 120-миллиметрового. На лицевую панель выведены два гнезда USB, провода от которых подключаются к разъему на материнской плате.
Из приятных мелочей: помимо двух разветвителей разъемов питания HDD, которые есть и в корпусе ElanVital Т10, в комплект входит удлинитель для разъема питания вентилятора.

Причем сам вентилятор через переходник запитывается от разъема для HDD, а к материнской плате подключается только провод для измерения скорости вращения. Наверху, рядом с блоком питания и внизу, недалеко от переднего вентилятора приклеены пластиковые держатели для проводов, чтобы они не болтались по корпусу.

Опционально возможна установка блоков питания, поддерживающих «горячую» замену.
Итого:

Размеры по длине, ширине и высоте - 503 х 210 х 472 мм;
Отсеки для устройств – 3 x 5.25", 2 x 3.5" (внешние); 4 x 3.5'' (внутренние);
Материал корпуса – сталь;
Дополнительные вентиляторы 80 мм и 120 мм;
Отверстий для плат расширения – 7;
Блок питания – Elan Vital EVB-3006B 300Вт с выключателем и регулятором оборотов вентилятора; разъемов для подключения HDD и CD-ROM - 6+2, разъемов для FDD – 2; один разъем ATX12V для Р4 и один 6-контактный AUX Connector.

Поскольку в стандартную комплектность корпуса входят два уже установленных вентилятора, мы решили протестировать его в трех вариантах: без вентиляторов, как и все остальные корпуса; с одним вентилятором на передней панели, работающем на вдув; с двумя вентиляторами. Результаты вполне предсказуемы – чем больше вентиляторов, тем ниже температура. И лишь один из параметров выпадает из общей последовательности: при всех работающих вентиляторах, температура внутри корпуса гораздо выше, чем при одном или совсем без них. Эту кажущуюся ошибку легко объяснить, если вспомнить, что оба вентилятора втягивают воздух внутрь корпуса. Большой вентилятор на задней стенке обдувает кулер процессора, причем воздушный поток настолько мощный, что нагретый воздух, разносящийся по всему корпусу, достиг точки измерения температуры. Причем это не недостаток, обратите внимание на результаты тестирования: температурные показатели процессора, видеокарты и жесткого диска значительно ниже при двух вентиляторах.

Благодарим компанию ПИРИТ за предоставленный для тестирования корпус.

FK-604

Достаточно известный корпус от известного производителя , а наше внимание привлекло то, что в продаже появилась разновидность не с 235-ваттным, а с 250-ваттным блоком питания.
Интересно, что это первый корпус из протестированных, с пластмассовыми несущими боковыми панелями. На внутренней стороне панели закреплен тонкий металлический лист, который служит только для экранирования, а всю нагрузку несет пластиковая крышка. Само шасси, естественно, сделано из металла, причем достаточной толщины, но я с удивлением наткнулся на несколько острых кромок.
Блок питания, как и боковая панель, крепится на двух винтах и если его вынуть, на верхней крышке можно увидеть место для крепления дополнительного вентилятора. В крышке сделаны прорези и даже когда вентилятора нет, нагретый воздух может выходить наружу. Очень удачное решение.

Внутренняя корзина для HDD снимается, если нажать на защелку. Корзина защелкивается вполне надежно, но для собственного спокойствия можно закрепить ее винтами.
Из нестандартных решений: к корпусу прилагается дополнительная верхняя часть лицевой панели светлого цвета. Кроме окраски она отличается тем, что вместо одного отверстия под FDD типа «щель», как у стандартной лицевой панели, с ней можно использовать два внешних трехдюймовых устройства.

На панели для крепления системной платы отверстия обозначены символами и там же расшифровано, какие символы, к какому формату платы относятся – перепутать трудно. Благодаря достаточной высоте корпуса в верхний отсек 5.25’’ CD-ROM поместится обязательно, вне зависимости от того, какая стоит материнская плата. На лицевой панели помимо стандартных кнопок включения, Reset, индикаторов питания и HDD, а так же окошка для инфракрасного приемника, есть кнопка и индикатор режима Sleep.

Итого:

Размеры по длине, ширине и высоте - 470 x 210 x 390 мм;
Отсеки для устройств – 3 x 5.25", 2 x 3.5" (внешние); 2 x 3.5'' (внутренние);
Места для установки дополнительных вентиляторов 80 мм на передней панели и под верхней крышкой;
Отверстий для плат расширения – 7;
Блок питания Fong Kai International модель FA-250NIO 250 Вт, с выключателем; разъемов для подключения HDD и CD-ROM - 4, разъемов для FDD – 2.

Вот уже второй корпус со стенками из пластмассы прошел тестирование и можно сделать начальные обобщающие выводы. Так же, как в случае с корпусом ViewStation 701, температурные показатели явно повышены по сравнению с корпусами такого же типа, но с металлическими стенками. Пластик мешает теплоотдаче. Это не критично, если у Вас не самый «жаркий» процессор, иначе, эти корпуса рекомендуется эксплуатировать с дополнительными вентиляторами.

Результаты тестирования (АТХ)

Обзоры корпусов с системной платой микроАТХ-формата

ElanVital T5
ElanVital МХ1
ElanVital МХ3

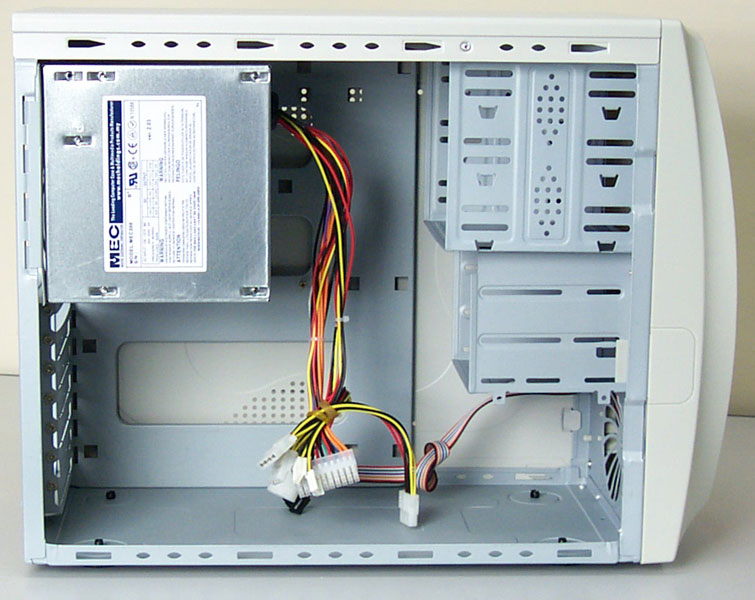

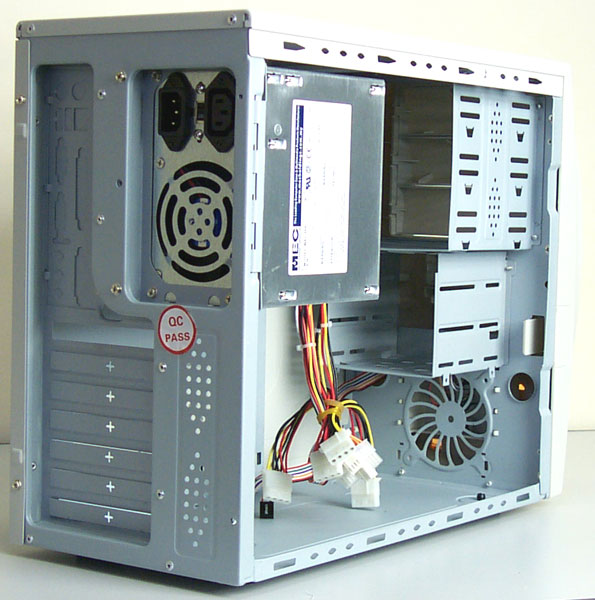

МЕС Supra 9001

Сводная таблица результатов тестирования корпусов с системной платой микроАТХ-формата

Elan Vital T5

Миди-тауэр от Elan Vital внешне и по внутреннему устройству очень похож на своего старшего собрата Т10, но есть несколько очень существенных отличий.
Самое главное – это вертикальное расположение блока питания, расстояние от которого до материнской платы – 74 мм. Т.е. если высота вашего кулера больше, вам нужно выбирать другой корпус (или кулер :) ). Именно по этой причине, хотя корпус позволяет установку полноразмерных АТХ-плат, мы тестировали его с платой микроАТХ-формата.
Боковая панель крепится единственным винтом, который можно снять без помощи отвертки. Еще один винт и блок питания можно снять, освободив пространство для установки материнской платы. Все отверстия для крепления системной платы пронумерованы и по таблице соответствия легко разобраться, какие из них понадобятся, в зависимости от формата материнской платы. Кстати, есть отверстия для крепления радиатора к Pentium 4, но у блока питания нет полагающихся разъемов.
Откинув защелку, выдвигаем корзину для трехдюймовых устройств. Поддев лицевую панель, легко снимаем ее и получаем доступ к корзине для устройств 5.25”. Сразу замечаем еще одно отличие от Т10: при установке широкой системной платы мы лишаемся сразу двух нижних отсеков для пятидюймовых устройств – CD-ROM будет упираться в плату. Кроме того, посадочное место для дополнительного вентилятора предусмотрено только на передней панели.
Лицевая панель идентична панели от Т10, кроме размеров конечно. Кнопка питания снабжена защитой от случайного включения. Чтобы включить или выключить компьютер, нужно сначала повернуть кнопку на 90 градусов и только потом нажать. Еще есть три индикатора, кнопка Reset и окошко для инфракрасного порта. Как и у Т-10 ножки можно развернуть для большей устойчивости, предусмотрены ушки для навесного замка.

Итого:

Размеры по длине, ширине и высоте - 435 х 190 х 390 мм;
Отсеки для устройств – 3 x 5.25", 1 x 3.5" (внешние); 2 x 3.5'' (внутренние);
Место для крепления вентилятора 80х80 на передней стенке;
Отверстий для плат расширения – 7;
Блок питания – Elan Vital EVB-2506АС 250Вт, с выключателем; разъемов для подключения HDD и CD-ROM - 4, разъемов для FDD – 2.

Да, довольно много отличий от Т10 и, к сожалению, не в лучшую сторону, но результат всех изменений – уменьшившиеся габариты корпуса. Может быть, это обстоятельство определит Ваш выбор.

Благодарим компанию ПИРИТ за предоставленный для тестирования корпус.

Elan Vital МХ1

Пока я работал с этим корпусом, постоянно ловил себя на ощущении, что играю в игрушки, настолько он миниатюрный. Корпус предназначен для материнских плат микроАТХ-формата и, несмотря на «детские» габариты, в нем есть все необходимое для полноценной работы.
Сняв боковую панель, одновременно освобождаем блок питания – они крепятся одним винтом, отвинчивающимся без помощи отвертки. В правом нижнем углу расположена съемная корзина на 2 HDD. Отщелкнув лицевую панель, можем установить CD-ROM и вынуть корзинку для флоппи. Обе корзины для FDD и HDD запираются без помощи винтов. На передней панели расположены три индикатора, кнопки включения питания и Reset. Отсек для CD-ROM закрыт крышкой, автоматически откидывающейся при выдвижении лотка. Наша тестовая материнская плата несколько короче, чем допускается стандартом микроАТХ, но даже при установке полноразмерной микроАТХ платы размером 244 х 244 мм, никаких проблем не возникнет. Все этапы работы с корпусом отражены в руководстве с фотографиями, которое к нему прилагается, детально корпус можно рассмотреть на сайте производителя . Даже у этой крошки есть петелька для навесного замка.

Итого:

Размеры по длине, ширине и высоте - 310 х 170 х 305 мм;
Отсеки для устройств – 1 x 5.25", 1 x 3.5" (внешние); 2 x 3.5'' (внутренние);
Отверстий для плат расширения – 4;
Блок питания – Elan Vital EVP-1805 200Вт с выключателем; разъемов для подключения HDD и CD-ROM - 4, разъемов для FDD – 2.

Очень милый, компактно сконструированный и аккуратно собранный корпус. Если Вам нужна миниатюрность, критичны габариты корпуса и немаловажны качество и стиль исполнения, присмотритесь к нему повнимательней.

Благодарим компанию ПИРИТ за предоставленный для тестирования корпус.

Elan Vital МХ3

Как Вы можете видеть на фотографиях, этот корпус от Elan Vital практически идентичен корпусу МХ1, но есть несколько отличий, существенных и не очень.
Увеличенная на пять сантиметров высота корпуса позволила добавить еще один отсек для пятидюймовых устройств, что не может не радовать. Причем был изменен дизайн лицевой панели: вместо откидывающейся заглушки для CD-ROM отсека, как у МХ1, стоят обыкновенные, вынимающиеся. Это позволит пользоваться устройством CD-ROM со щелевой загрузкой диска, что неудобно или даже невозможно с корпусом МХ1.
На задней панели теперь появилось место для дополнительного вентилятора, что очень важно для такого компактного корпуса, если у Вас мощный процессор или много других компонентов с интенсивным тепловыделением.
Из несущественных отличий можно отметить, что боковая стенка теперь закреплена на двух обыкновенных винтиках (эх, избаловали меня безотверточные корпуса). Вместо крепления на защелку, корзинка под трехдюймовые устройства тоже крепится обыкновенным винтом.

Итого:

Размеры по длине, ширине и высоте - 310 х 170 х 355 мм;
Отсеки для устройств – 2 x 5.25", 1 x 3.5" (внешние); 2 x 3.5'' (внутренние);
Отверстий для плат расширения – 4;

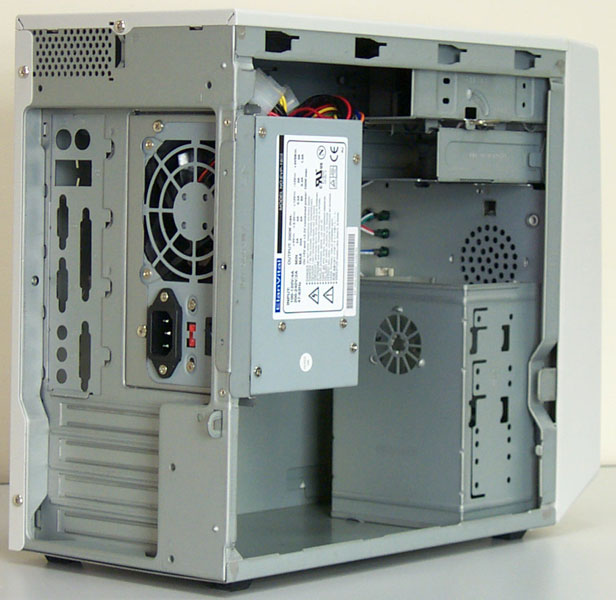

Блок питания – Elan Vital EVP-1805 200Вт с выключателем; разъемов для подключения HDD и CD-ROM - 4, разъемов для FDD – 2.

Безусловно, этот корпус более функционален, чем его младший собрат, а сделан так же добротно. И если Вас устраивают возможности микроАТХ формата и достаточно двух пяти- и двух трехдюймовых отсеков, то чего же Вы ждете? Вот Ваш выбор.

Благодарим компанию ПИРИТ за предоставленный для тестирования корпус.

МЕС Supra 9001

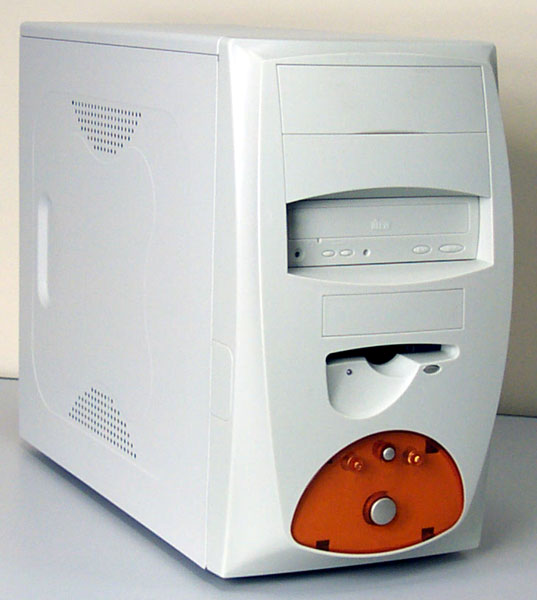

Внешне он мне сразу понравился: невысокий аккуратный корпус, симпатичный «пузатый» дизайн лицевой панели, да еще эта забавная заглушка пятидюймового отсека в виде CD-ROMа. К сожалению, вынужден сообщить, что это тот самый классический случай насчет вторичности внешнего вида и подтверждение поговорки: «Не все то золото, что блестит».

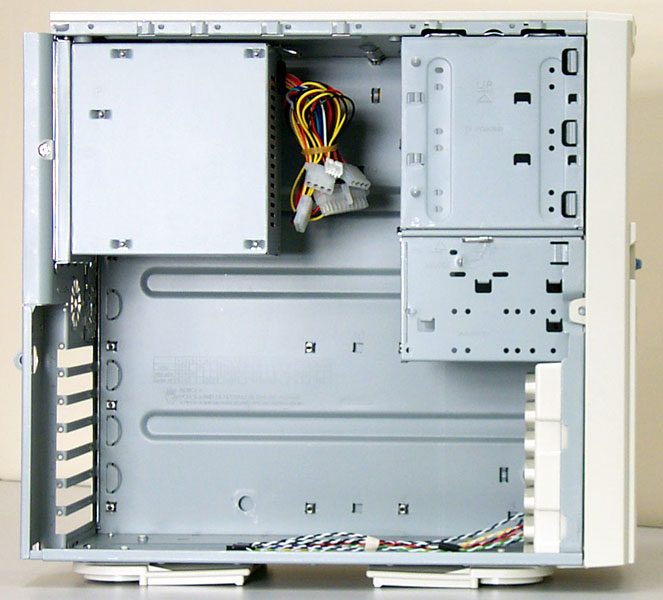

Открутив два винта крепящих боковую панель и еще два – блок питания, я не заметил ничего необычного. Хороший толстый материал корпуса, нигде нет острых граней, все собрано надежно и аккуратно. Но при установке материнской платы начались проблемы. Возникло два варианта: либо плата аккуратно входила в отверстия заглушки разъемов на задней панели, но не совпадала с местами крепления, либо наоборот. Выход был найден не изящный, но действенный: плату закрепили на полагающиеся ей места, а заглушка была отвинчена со штатного места, смещена и прижата к задней стенке корпуса самой материнской платой. Однако меня стали терзать неясные предчувствия, которые подтвердились при установке видеокарты. Все те же пресловутые два варианта: либо карта плотно сидит в разъеме AGP, но ее невозможно закрепить, либо она завинчивается винтиком, но выскакивает из разъема. Кстати сказать, все винты, которые приходилось отвинчивать и завинчивать, крутились с усилием явно выше среднего.
Что еще сказать про этот корпус? Из-за небольшого размера возможны проблемы при установке устройств в отсеки 5.25’’. Предусмотрено место для установки дополнительного вентилятора. На лицевой панели расположены кнопка включения, Reset и индикаторы питания и HDD.
Итого:

Размеры по длине, ширине и высоте - 460 х 200 х 355 мм;
Отсеки для устройств – 3 x 5.25", 2 x 3.5" (внешние); 1 x 3.5'' (внутренние);
Отверстий для плат расширения – 7;
Блок питания – МЕС300 300Вт без выключателя, с дополнительным выходом 220 В; разъемов для подключения HDD и CD-ROM - 4, разъемов для FDD – 2.

Корпус заслуженно получает звание «Симпатичный и кривой», а к его владельцам просьба появиться в нашей конференции и объяснить, это только мне попался такой экземпляр или они все такие? Кстати, МЕС расшифровывается, как Master Electronic Corporation.

Результаты тестирования (микроАТХ)
