Большие парни: обзор корпусов Antec Twelve Hundred и A+ Black Pearl

Введение

Корпуса форм-фактора «Big Tower» зачастую становятся демонстрацией технологических возможностей производителей – в них используется большинство фирменных наработок. И причиной этого является вовсе не размер корпусов сам по себе, а весьма характерные аспекты использования: мало кто будет собирать обычный домашний компьютер в таком корпусе, не говоря уж об офисных компьютерах и схожих с ними простых «пишущих машинках» – размеры получившегося системного блока будут очень велики, при этом большая часть слотов и отсеков внутри него останутся пустовать. Да, у большого корпуса по сравнению с более привычным форм-фактором «Midi Tower» будет некоторый выигрыш в охлаждении, простоте сборки и возможностям по модернизации, но его размер и вес... Нет, у системных блоков в таких корпусах практически всегда есть какое-либо характерное назначение, когда большие размеры будут играть лишь положительную роль.

Так, именно в «больших башнях» обычно собираются высокопроизводительные рабочие станции или самые мощные игровые компьютеры, с лучшими процессорами и несколькими видеокартами. Причина этому проста – именно большие корпуса позволяют организовать очень эффективное охлаждение процессоров и видеокарт. Другой характерной областью использования больших корпусов являются всевозможные серверы, а особенно файл-серверы. Здесь уже, зачастую, на первый план выходит возможность установки в корпус большого количества жестких дисков, удобство доступа к ним (на случай замены вышедшего из строя диска в составе RAID-массива) и, конечно же, качество охлаждения этих дисков; при этом, «бытовые» крупноразмерные корпуса стоят заметно дешевле специализированных серверных моделей, предназначенных для установки в 19" стойку, поэтому их использование в домашних сетях или небольших офисах часто бывает оправданным. Легкость доступа, отличное охлаждение, масса свободного места – именно за эти особенности большие корпуса любят и экстремальные оверклокеры, и системные администраторы, и тестировщики.

Antec Twelve Hundred

В наших руках уже побывали младшая и средняя модели корпусов Antec, сегодня же мы рассмотрим самый крупный корпус в этой серии – Antec Twelve Hundred. Основной особенностью младших братьев было очень эффективное охлаждение, посмотрим, что покажет старший.

Внешний вид корпуса выдержан в том же духе, что и у младших моделей – утилитарность и ничего более, и даже прозрачное окно на боковой стенке не способно изменить образ «работяги». Кстати, наличие окна несколько спорно – вряд ли кто-то будет ставить такого гиганта на стол, а под столом заглядывать в окно – невеликое удовольствие. Впрочем, это мое мнение, возможно, кто-то считает иначе, а кому-то просто жизненно необходимо регулярно лицезреть внутренности корпуса.

О том, что корпус предназначен для установки под столом или, в более общем случае, где-то внизу, говорит и панель управления с разъемами, примостившиеся на самом верху.

Вся передняя панель отдана под металлические вентиляционные решетки, расположенные на двенадцати 5-дюймовых отсеках. О серьезном подходе к охлаждению становится ясно сразу: сквозь нижние девять отсеков просвечивают три 120-мм вентилятора, явно расположенные на корзинах для жёстких дисков.

Правда, еще больше об охлаждении говорит такая примечательная особенность корпусов этой серии, как большой вентилятор, выступающий на задней части верхней панели и полностью закрытый такой же металлической сеткой, как и передняя панель. Как и на Nine Hundred, используется огромный 200-мм вентилятор из фирменной серии «Tricool», характерной тем, что все вентиляторы в ней имеют трехступенчатую регулировку скорости вращения.

Впрочем, другие установленные в корпусе 120-мм вентиляторы также относятся к этой серии.

Смысл большого вентилятора на верхней панели несложно понять из простого сравнения чисел в двух таблицах: при том же уровне шума он обеспечивает гораздо больший поток воздуха. Особенно заметно преимущество на низкой скорости, где 200-мм вентилятор превосходит своих 120-мм братьев по серии более чем в два раза. Любопытно, что при этом он оказывается еще и чуть экономнее.

Но вернемся к передней панели. С кнопками все привычно, перед нами две классические кнопки – питания и сброса. Порадовало, что они не только разного размера, но еще и разнесены на разные края наклонной панели, так что перепутать кнопки, случайно нажав не ту, достаточно сложно.

Ставший в последнее время стандартным набор разъемов несколько изменен: все также нас встречают два порта USB и два аудиоразъема, но вот в комплект к ним теперь идет не FireWire, а eSATA. Владельцы видеокамер будут несколько разочарованы, зато обладатели внешних жестких дисков с этим высокоскоростным интерфейсом наверняка с радостью воспримут такое изменение. Все разъемы разнесены достаточно широко, так что подключаемые кабели и устройства вряд ли будут мешать друг другу.

Поскольку верхняя часть корпуса занята вентилятором, то блок питания переехал в самый низ корпуса (весьма популярная в последнее время тенденция), а вот материнская плата сдвинулась вверх.

И снова обращает на себя внимание охлаждение. Если обычно на задней панели мы встречаем один 120-мм вентилятор, то здесь их сразу два. Не забыли и о любителях использования систем водяного охлаждения – в наличии два обрезиненных отверстия для вывода шлангов к внешнему радиатору.

В левом верхнем углу задней панели расположился блок управления вентиляторами. На него выведено управление скоростями вращения двух задних «стодвадцатников» и 200-мм красавца с верхней панели. Для последнего предусмотрено еще и включение-выключение подсветки. Пожалуй, простота этого блока даже несколько огорчает – хотя миниатюрные переключатели достаточно легко передвигаются пальцами, хочется все же чего-то чуть побольше и посущественней.

По всей видимости, компания Antec решила, что их корпус ронять набок никто не будет, поэтому ножки выполнены не откидывающимися в стороны опорами, как на многих других корпусах такого размера, а самыми обычными, из мягкой резины. Впрочем, со своей функций удержания корпуса от сдвига они вполне справляются, да и вибрацию гасят успешно.

Боковое окно выполнено достаточно своеобразно: солидная его часть затянута уже знакомой металлической сеткой, за которой располагается прозрачный пластик. Из этого же пластика выполнено крепление под 120-мм вентилятор (видимо, меньшие размеры Antec не признает). Подразумевается, что здесь пользователи будут устанавливать втягивающий вентилятор, подающий холодный «забортный» воздух на видеокарты или платы расширения, поскольку отверстие перекрывается сетчатым фильтром. Последний, кстати, легко снимается, так что чистить его от пыли не составит труда.

Ну вот мы и добрались до внутренностей корпуса. Никаких особых изысков: всю правую сторону занимает одна большая сплошная панель для накопителей, материнская плата крепится на привычных шестигранных столбиках с помощью винтов, блок питания не имеет своего отдельного отсека (в отличие, скажем, от Antec P182). Качество шасси, традиционно для продукции этой компании, весьма высокое: все элементы выполнены из толстой стали, обеспечивающей достаточную жесткость, все углы и кромки аккуратно обработаны.

Если снять вторую боковую стенку и посмотреть на корпус другой стороны, то сразу становится видно, что в корпусе применяется очень удобная система расположения всевозможных кабелей между опорной пластиной материнской платы и боковой стенкой. Такой подход значительно облегчает укладку проводов внутри корпуса – они просто заводятся сквозь отверстия в это узкое пространство, тем самым освобождая основное внутреннее пространство корпуса (и заметно улучшая протекание в нем потоков воздуха). Приятно видеть, что здесь заранее расположено несколько стяжек и предусмотрены специальные выступы для их крепления. Еще некоторое количество таких же стяжек просто поставляется с корпусом.

Специальная прорезь предусмотрена даже слева вверху – в нее превосходно убираются 12-В разъем питания процессора (обычно на материнских платах он расположен именно в этом углу) и провода питания вентиляторов, в то время как в других корпусах их зачастую приходится тянуть поверх материнской платы.

Охлаждение верхней части корпуса потрясает своей основательностью: два вытяжных вентилятора на задней панели, вытяжной на верхней – теплому воздуху не оставляют ни малейшего шанса застояться в корпусе.

Крепление плат расширения и видеокарт у корпусов этой компании консервативно – оно всегда винтовое. Обратите внимание, что заглушки и часть корпуса рядом с ними фактически изрешечены вентиляционными отверстиями.

С блоком питания в этом корпусе обошлись без особых мудрствований: он просто покоится на четырех довольно мягких резиновых прокладках, крепясь к корпусу четырьмя винтами на задней панели. Защита от вибрации обеспечена, на случай использования блоков с горизонтальными вентиляторами есть возможность перевернуть блок вверх ногами, места предостаточно – что еще желать?

Крепление устройств в пятидюймовые отсеки выполнено абсолютно традиционно – на винтах.

Сами корзины для дисков почти такие же, как и в Nine Hundred. В каждую устанавливаются по три жестких диска, закрепляемые с боков длинными винтами, сами же корзины крепятся к корпусу четырьмя винтами с накаткой, так что, чтобы вынуть корзину из корпуса, придется либо ее не фиксировать вовсе, либо снимать обе стенки корпуса, что не очень и удобно.

На внутренней стороне верхней корзины изначально установлен пластиковый кожух для крепления дополнительного 120-мм вентилятора. К сожалению, он мешает установке в эту корзину собственно жестких дисков, но в случае, если двух других корзин для них вам достаточно, позволяет добавить в корпус еще один вентилятор.

В передней части корзины можно обнаружить небольшую пластиковую ручку, которую можно отогнуть вверх, как на фотографии выше.

Потянув за нее вверх, мы легко и быстро вынимаем из корзины фильтр вентилятора. В Nine Hundred такого нет, так что у самого большого корпуса есть и маленькие, но приятные преимущества перед остальными моделями этой серии.

Вторым отличием корзин Twelve Hundred является маленькая, почти незаметная круглая ручка, выступающая из металлической сетки спереди. С ее помощью можно регулировать скорость вращения вентиляторов. У Nine Hundred с этим было хуже – там для такой же регулировки приходилось открывать корпус и лезть к переключателю на внутренней стороне корзины.

Не забыты и обладатели картоводов. Для них предусмотрены салазки, позволяющие в один из 5-дюймовых отсеков установить 3,5-дюймовое устроство.

Интересно, что второй и третий сверху отсеки прикрываются не только планками с сеткой, но и специальными дополнительными заглушками. Таким немудреным способом обеспечивается одновременно и единство внешнего вида передней панели, и защита корпуса от пыли.

Сборка системного блока проходит без каких-либо неожиданностей: места предостаточно, сколько-нибудь сложных моментов нет и в помине.

В очередной раз хочется обратить ваше внимание на то, насколько аккуратней выглядит внутреннее содержимое корпуса, если в нем можно спрятать провода за опорную панель материнской платы. Перед нами остаются лишь концы шлейфов с разъемами, выходящие из удобно расположенных отверстий. Только не забывайте о том, что подобный монтаж требует от блока питания более длинных шлейфов.

Ну и в заключение мы не можем не привести фотографии работающего корпуса. Подсветка очень хороша на вид – такое впечатление, что в каждой корзине есть по три потока синего света.

Несколько портит впечатление лишь то, что подсветка такой весьма солидной яркости может надоесть. И если на верхнем вентиляторе ее можно легко выключить, то вот на 120-мм вентиляторах отключение штатными средствами не предусмотрено.

A+ Black Pearl

Наш следующий корпус, A+ Black Pearl, встречается также и под маркой Tagan. Об очень тесной связи этих двух марок догадаться несложно: на сайте с описанием корпуса A+ Black Pearl неподалеку расположены и блоки питания Tagan (не удивляйтесь адресу: именно на этот сайт попадаешь, набрав в адресной строке www.aplus-case.de/), а на сайте Tagan представлен точно такой же корпус с таким же названием и даже с характерным логотипом. Впрочем, «что в имени тебе моем», нас ведь интересует сам корпус.

Этот черный алюминиевый корпус просто огромен, даже по сравнению с одноклассниками – 60 см в высоту, более полуметра в длину. В отличие от Antec Twelve Hundred, он выглядит не работягой, а этаким стильным строгим гигантом в черном костюме. Его сплошная передняя панель более привычна, чем сетчатая у конкурента – перед нами гладкая плоскость, плавно перетекающая в верхнюю и нижнюю панели, на которой слегка выделяются 5-дюймовые слоты и акриловая вставка с маленьким экранчиком.

Впрочем, сказать, что у корпуса стандартная компоновка, нельзя. Это замечаешь почти сразу, как только видишь левую стенку – она не глухая, а с огромным окном в верхней части, закрытым крупной сеткой. Соответственно, материнская плата крепится на противоположной стенке, а все внутреннее устройство перевернуто вверх ногами, если можно так сказать. То есть, в самом верху находятся слоты расширения материнской платы, ниже идет процессор, а на дне корпуса – блок питания. Интересный вариант компоновки, вполне имеющий право на существование, хотя каких-то особых отличий от привычного у него нет.

На задней панели мы встречаем и первый вентилятор, размером 120 мм, – он расположен на привычном месте рядом с процессором.

Не менее интересна и верхняя панель. На ней расположены вентиляционные решетки для двух 120-мм вентиляторов. А вот самих вентиляторов нет – их установка является личным делом пользователя.

В самом конце верхней панели расположены и два отверстия для вывода шлангов от системы водяного охлаждения к внешнему радиатору, прикрытые крышками. Любопытно, что крышки крепятся на винтах и прилегают вплотную, то есть никакой привычной обрезиненной кромки нет, а значит шланги, охлаждения со временем могут и перетереться о края. Весьма спорно и расположение отверстий: конечно, так ближе тянуть шланги к видеокартам, но если вы не собираетесь устанавливать радиатор непосредственно на корпус, то шланги будут заметно портить внешний вид. А уж если радиатор будет стоять на полу рядом с корпусом, то тянуть их придется весьма далекою

В передней части верхней панели расположились скрытые под аккуратной откидывающейся крышкой разъемы. Их набор абсолютно стандартен: два порта USB, два аудиопорта и разъем FireWire. Огорчает скученность разъемов – они зажаты на весьма узком пространстве, так что вставить рядом две даже не очень широкие флешки не получится.

Но мы забыли о передней панели и кнопках. Привычные кнопки питания и сброса расположились на краю акриловой панели и отличаются размером, но от случайного нажатия кнопка сброса не защищена.

Сразу рассмотрим и маленький двустрочный экранчик в центре панели. Забегая вперед скажу, что он позволяет контролировать температуру на выносном датчике и скорость вращения подключенных к специальному контроллеру вентиляторов.

Помимо экрана, на акриловой панели расположен светящийся логотип и две маленькие кнопки, отвечающие за регулировку скоростей вращения подключенных к контроллеру вентиляторов. Честно говоря, реализован этот контроль весьма посредственно: мало того, что кнопки малы и неудобны, так еще и их функции далеки от логичных. Левая увеличивает скорость вентиляторов, а правая – снижает, в то время как большинство людей сделали бы наоборот.

Не последнюю роль в охлаждении содержимого корпуса должно играть и его дно, изрядно насыщенное вентиляционными решетками.

Ножки чем-то напоминают аналогичные у рассмотренного нами недавно Zalman Z-Machine GT1000 – такая же внутренняя опора со смягчением, окруженная блестящим кольцом. В целом, они хорошо гармонируют с обликом корпуса, но нельзя сказать, что обычные черные «столбики» были бы сильно хуже (да и часто ли мы вообще видим ножки у корпуса?).

Ну что ж, пора заглянуть внутрь корпуса, сняв боковую панель. Крепится она весьма непривычно – в верхней части корпуса проходит длинная планка, выступающие части которой заходят в пазы на панели и удерживают последнюю. Чтобы снять боковую панель, необходимо открутить подпружиненный болт с накаткой, расположенный на задней панели корпуса, и слегка сдвинуть назад планку. Панель освобождается и легко вынимается вверх.

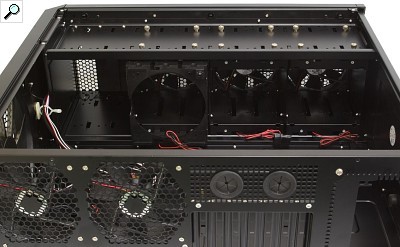

Внутреннее пространство корпуса разбито на два больших обособленных отсека. В верхнем размещаются материнская плата и устройства в пятидюймовых отсеках, а в нижнем – жесткие диски и, за перегородкой с отверстиями, блок питания. Качество изготовления находится на ожидаемо высоком уровне, но вот один момент сразу неприятно решет взгляд – обратите внимание, какое количество отверстий насверлено в опоре для материнской платы. Одной из причин этому является то, что корпус поддерживает не только стандартные платы форматов ATX и microATX, но и удлиненные E-ATX, обычно используемые в серверных платформах. Но мы немного не об этом – около отверстий нет никаких обозначений и понять, куда именно надо вкручивать опорные столбики, можно, только примерив плату по месту и запомнив нужные точки, поскольку иначе даже опытные сборщики теряются среди всех этих отверстий.

Кстати, о серверных материнских платах. Среди аксессуаров, поставляющихся с корпусом, можно обнаружить вот такую занятную пластинку. Она предназначена для крепления охлаждения на далеко не новые процессоры Intel Nacona. Интересно, это такая забота о пользователях платформы, выпущенной более трех лет назад, или просто своеобразное указание на дату разработки корпуса?

Ну что ж, попробуем разобраться. Начнем с продольной пластины, разделяющей корпус на два обособленных объема. Пластина практически сплошная, в ней выполнено всего два отверстия, края которых аккуратно прикрыты пластиком. Одно из отверстий ведет к блоку питания и предназначено для шлейфов питания, а второе – в переднюю часть корпуса, к жестким дискам. Честно говоря, у компании Antec разделение на два объема было продумано лучше – отверстия были больше и перекрывались сдвижной крышкой, что позволяло и пропустить несколько SCSI-шлейфов, если вы вдруг еще используете этот тип интерфейса, и максимально перекрыть отверстие, в случае использования тонких SATA-шлейфов.

Следующей интересной деталью, на которую стоит обратить внимание, является специальный алюминиевый кожух около 120-мм вентилятора, призванный направлять поток от процессора сразу на вентилятор.

Положение кожуха регулируется при помощи винта с накаткой, ходящего в специальной прорези и позволяющего фиксировать кожух как параллельно материнской плате, так и под углом к ней. Крепится кожух на двух таких же винтах, и, скорее всего, в процессе сборки вам придется его снимать, поскольку иначе установка материнской платы очень усложняется. Снять кожух нетрудно, сложнее вернуть его обратно, а точнее – вкрутить в него нижний фиксирующий винт, поскольку действовать приходится практически на ощупь. Насколько он эффективен? Пожалуй, для пассивного охлаждения или слабого вентилятора он будет хорошим подспорьем, а вот для нормального полновесного вентилятора – вряд ли, особенно, если последний направляет поток воздуха вдоль материнской платы, а не поперек ее.

На таких же винтах с накаткой реализовано и крепление плат расширения.

Пожалуй, больше всего в этом корпусе удивляет (и весьма неприятно) то, как сделана установка оптических накопителей. На передней панели для них в верхних двух 5-дюймовых слотах предусмотрены специальные декоративные крышки, закрывающие собой лицевые панели накопителей. Именно эти крышки и становятся источником проблем. Процедура установки оптического привода выглядит следующим образом: выталкиваем наружу третью сверху крышку, откручиваем крепление двух верхних крышек (да, в отличие от остальных, они на винтах), сдвигаем их вниз, не вынимая из корпуса, вставляем спереди оптический привод, крепим его винтами, поднимаем и крепим винтами две верхние крышки, вставляем на место третью крышку. Весьма своеобразная процедура, повторять которую нет никакого желания, поскольку на практике это гораздо дольше обычной установки привода.

Интересно, что при этом все слоты, кроме верхних двух, оснащены системой быстрого крепления при помощи отгибаемых пластиковых кронштейнов, на обратной стороне которых есть штырек, достаточно надежно фиксирующий устройства. А с противоположной стороны и вовсе делать ничего не надо, там устройства в 5-дюймовых слотах удерживаются пружинящими прокладками. Если же такая система кажется вам ненадежной, то ее можно дополнить обычными винтами.

Абсолютно непонятно, почему такую же систему нельзя было предусмотреть и в двух верхних слотах. Но сдвигающиеся и откручивающиеся крышки… конечно, алюминиевые крышки на приводах смотрятся приятнее, чем «родные» пластиковые передние панели, но, на наш взгляд, выигрыш не так уж и велик, в то время как установка или замена привода превращается в издевательство.

Владельцы флоппи-дисководов не забыты: для них уже установлены специальные салазки в нижнем 5-дюймовом отсеке.

Если же у вас не дисковод, а картовод, то это тоже не проблема – щелевая заглушка легко снимается с салазок.

Блок питания устанавливается на простую опору в виде П-образного кронштейна с отверстиями и крепится к задней панели. Последнюю, кстати, можно заменить (не всю, а только нижнюю ее часть), взяв совместимую с серверными модульными блоками питания с горячей заменой. К сожалению, та версия, которая поставляется в комплекте под стандартные блоки питания, – не идеальна. В ней, конечно предусмотрено крепление двух 80-мм вентиляторов над блоком (теоретически, они чуть улучшат охлаждение корзин с жесткими дисками), но вот перевернуть блок вверх ногами нельзя. В результате блокам питания с 120- и 140-мм вентиляторами приходится брать воздух из узкого пространства под П-образным кронштейном.

Перед корзинами для жестких дисков нас встречает второй предустановленный 120-мм вентилятор, закрепленный на специальной алюминиевой рамке, и расположенный над ним контроллер управления вентиляторами с разъемами для четырех устройств. Именно с последнего информация попадает на экран на передней панели, и именно к нему относятся те две кнопки, увеличивающие или уменьшающие скорость вращения. Все четыре подключенных вентилятора регулируются одновременно. Приятно, что производитель не забыл положить пару удлинителей, поскольку если установить вентиляторы на верхнюю панель, то вряд ли их шнуры дотянутся через весь корпус до этого угла.

Кстати, о вентиляторе на передней панели: если открутить винты с накаткой и снять его, то за ним обнаруживается навесная панель с фильтром из мелкой сетки.

С установочными местами для жестких дисков у этого корпуса все в полном порядке – в нем предусмотрены две корзины, каждая из которых вмещает до четырех дисков (а ведь можно еще и в пятидюймовые отсеки купить корзины, благо они не заняты). Вот только жесткость у этих корзин далека от идеальной – у многих других корпусов съемные корзины гораздо более жесткие. Усугубляется это тем, что корзины крепятся только по нижней плоскости, в то время как их верхняя часть никак не зафиксирована.

Устанавливаются корзины максимально просто – их необходимо просто вдвинуть внутрь по направляющим, проследив за тем, чтобы головки выступающих винтов попали в предусмотренные для них пазы. После этого остается только закрепить корзину подпружиненным винтом с накаткой.

Жесткие диски в корзины устанавливаются на специальных резиновых амортизаторах, которые крепятся к диску по четырем углам.

Диск с установленными на него амортизаторами заводится по задней паре амортизаторов внутрь корзины до упора. После этого передняя пара опускается вниз, в специальный вырез. Крепление достаточно надежное и при этом виброзащищенное (эх, еще бы корзины пожестче).

На случай транспортировки корпуса установленные жесткие диски рекомендуется дополнительно закрепить винтами по центру боковых поверхностей.

Основным «приключением» при сборка корпуса была описанная выше весьма неудобная процедура установки оптического диска. Впрочем, нашлась и еще пара неожиданностей. Во-первых, вам потребуются длинные SATA-шлейфы, стандартных полуметровых может не хватить, чтобы протянуть их по диагонали через весь корпус (не забываем про разделяющую пластину) от нижних жестких дисков до разъемов материнской платы. Вторая неожиданность была мелкой, но все же: провода от разъемов на верхней панели лучше вытащить заранее, до установки оптического привода, иначе придется проверить свои пальцы на гибкость.

Провода приходится привычно укладывать в корпусе, но благодаря его конструкции, они в нем практически теряются и не особо мешают. Пожалуй, некоторые проблемы вызовет лишь пучок проводов перед жесткими дисками, да и то не очень большие.

Методика тестирования охлаждения

Тестирование проводится в закрытом и полностью собранном корпусе при постоянной внешней температуре 23 °С, за поддержание которой отвечает кондиционер. Поскольку мы придерживаемся версии о том, что большинство пользователей предпочитают малошумные системные блоки, то управление оборотами вентилятора на процессоре и системных вентиляторов (если, конечно, они подключаются через трехконтактный разъем к материнской плате) выставляется в режим «Silent». Любые другие случаи мы будем оговаривать отдельно. Никаких нештатных изменений конфигурации воздушных потоков не проводится.

В качестве тестового стенда был выбран следующий набор комплектующих:

материнская плата ASUS P5E;
процессор Core 2 Duo E6850;
кулер Zalman CNPS9500 AT;
четыре жестких диска Western Digital Raptor WD740GD;
видеокарта HIS IceQ3 Radeon HD 3870;
2 ГБ памяти DDR2 Patriot PDC24G6400LLK с частотой 800 МГц;
Операционная система Microsoft Windows XP Professional SP2.

Для питания корпусов, попавших в нашу лабораторию без собственного блока питания, мы используем Enermax MODU82+ EMD625AWT (625 Вт).

Для снятия температуры процессора применяется программа «ASUS PC Probe», поставляемая в комплекте с материнской платой. Температура жестких дисков измеряется с помощью программы «HDD Thermometer», а видеокарты – с помощью контрольной панели ее драйвера.

Тестирование проводится в следующих режимах:

Idle – режим простоя компьютера;
IOMeter – на все жесткие диски одновременно запущен тест «Access time» из программы IOMeter, обеспечивающий максимальную нагрузку на диски;
Prime95 – запущена программа Prime95 в режиме «in-place large FFTs», обеспечивающем максимальную загрузку обоих ядер процессора;
3DMark06 – запущен 3DMark06 с разрешением 1280х1024 с максимально возможными настройками качества изображения.

Все показания температур снимаются минимум через полчаса работы в соответствующем режиме, после того, как их значения стабилизировались.

Оценка уровня шума проводится только субъективным методом в процессе тестирования описанной конфигурации.

Перед началом тестирования приведём краткие характеристики участников:

Результаты тестирования

Для начала, посмотрим результаты для каждого корпуса по отдельности и оценим такой момент, как качество охлаждения жестких дисков в зависимости от их размещения.


Нумерация жестких дисков идет сверху вниз: первый диск расположен отдельно, по центру второй снизу корзины, остальные три полностью занимают нижнюю корзину.

Про охлаждение много сказать не получится – оно в этом корпусе просто великолепно! Жесткие диски, материнская плата, процессор, видеокарта – все они чувствуют себя просто отлично. Это даже не открытый стенд, это гораздо лучше, поскольку у открытого стенда никогда не будет столь мощного потока воздуха вокруг всех компонентов (если, конечно, вы не поставите напротив мощную турбину).

Что же касается шумности, то она зависит от того, какие комплектующие вы используете. В нашем случае первой скрипкой были жесткие диски, отделенные от пользователя лишь сеткой и вентиляторами. Если при обычной работе они и не очень шумны, то при активном перемещении головок (а именно это и происходит в нашем тесте «IOMeter: Access Time») их слышно слишком хорошо, не нужно даже никакого индикатора активности. Все же вентиляторы на минимальных оборотах, включая гигантский «пропеллер» на верхней панели, почти не слышны и создают лишь легкое шуршание прокачиваемого воздуха.

А вот при увеличении скоростей до средних вентиляторы уже начинают создавать негромкий, но вполне различимый низкочастотный гул. На больших же скоростях они вполне соревнуются с нашими «десятитысячными» жесткими дисками по уровню шума, издавая басовитое гудение.

Также мы решили протестировать корпус и при максимальных настройках всех корпусных вентиляторов.


Итак, что же мы получаем за счет максимальных скоростей вентиляторов, за что приходится платить высоким уровнем шума? Практически все значения температур упали на два-три градуса, то есть, повышение эффективности налицо. Но интересно оно будет лишь тем, у кого очень и очень горячие (читай: разогнанные до предела) процессоры и видеокарты, для всех же остальных вполне хватит и минимальных настроек.

Особенно потрясающе выглядят результаты жестких дисков – при отсутствии активной работы их температура такая же, как и у окружающего воздуха, и лишь при работе они нагреваются на каких-то два градуса. Впрочем, даже при минимальных оборотах вентилятора температура самых горячих из них (а такими являются крайние диски в корзинах, поскольку им достается чуть меньше воздуха) остается ниже тридцати градусов, а это является просто великолепным результатом.


Нумерация жестких дисков идет сверху вниз, все четыре диска расположены в ближней к вентилятору корзине.

Температура жестких дисков в корпусе A+ преподносит неприятный сюрприз – даже при нулевой дисковой активности она у всех винчестеров превышает сорок градусов, что является весьма печальным результатом. Под нагрузкой же диски прогреваются аж до 51 °С, что очень много. Более того, после этого они еще и очень долго остывают. Чуть меньшей температурой во всех случаях отличается лишь второй сверху диск, наиболее удачно располагающийся напротив вентилятора. Судя по всему, перед нами крайне неудачное сочетание вентилятора с недостаточной мощностью потока и конфигурации отсека и корзин, обладающих большим аэродинамическим сопротивлением. Конечно, можно попробовать сменить вентилятор, но в любом случае, рекомендовать этот корпус для построения систем, у которых будет значительная дисковая нагрузка, мы не можем.

В остальном результаты довольно средние.

Что же касается шумности, то она при минимальной скорости вращения вентиляторов (на экране отображалось значение 1000 об./мин) весьма невысока. Корпус чуть тише, чем Antec, при активной работе жестких дисков, и практически такой же во всех остальных случаях.

Возможно, ситуацию исправит увеличение скорости вращения вентиляторов до максимального значения – 1500 об./мин?


Ну что ж, дискам стало чуть комфортнее, однако ниже сорока градусов их температура так и не упала – у корпуса явные проблемы с течением воздуха через корзины вокруг жестких дисков.

Шумность же корпуса в этом режиме заметно увеличилась: в целом он чуть тише, чем Antec на максимальных оборотах, но все равно гудит весьма заметно.

Все выводы мы уже получили, но попробуем сравнить результаты между собой.


В состоянии покоя Antec выходит явным победителем, причем хорошо видно, что увеличение скоростей вращения вентиляторов ему не сильно и надо. Особенно показателен отрыв корпуса Antec от конкурента на жестких дисках, хотя с охлаждением материнской платы он также справляется заметно лучше.


При большой нагрузке на жесткие диски разница в температурных показателях корпусов настолько очевидна, что о ней даже не хочется говорить. Antec даже на минимальной скорости вентиляторов великолепен, в то время как его конкурент с трудом справляется с охлаждением дисков даже на максимальных оборотах вентилятора. Кстати, обратите внимание, насколько мала у Antec разница температур лучшего и худшего по охлаждению дисков.


С нагрузкой на процессор Antec снова справляется лучше.


Ну и наконец, нагрузка, схожая с той, что бывает во время игр. В целом, A+ справляется с ней почти на уровне соперника (если, конечно, закрыть глаза на температуру жестких дисков). Обращает на себя внимание весьма большая разница температур материнских плат в A+ при разных скоростях вращения. Видимо, на малых скоростях вентилятора хватает лишь на «откачку» воздуха от процессора (помните специальный кожух?), а вот при больших он уже достаточно эффективно прокачивает весь объем корпуса. Пожалуй, этому корпусу точно требуются два дополнительных вентилятора на верхнюю панель – и только тогда он сможет стать неплохой рабочей станцией.

Подведение итогов

Antec Twelve Hundred – действительно вершина этой серии. И абсолютно точно не стоит думать, что он предназначен только для сборки в нем игрового компьютера – в Twelve Hundred получится также и отличная рабочая станция, и не менее отличный файл-сервер для домашней сети или небольшого офиса, нуждающегося в хранении серьезных объемов данных. Да, его дизайн не удивляет и не вызывает бурю эмоций, зато все надежно, практично и без серьезных нареканий, а уж качество охлаждения находится и вовсе на высочайшем уровне. Пожалуй, единственной проблемой в нем является шум, причем не вентиляторов, а жестких дисков.

A+ Black Pearl оставил о себе совсем другие, весьма двойственные впечатления. С одной стороны, перед нами большой, довольно красивый корпус, обеспечивающий возможность собрать внутри даже сервер на материнской плате форм-фактора E-ATX, с хорошими возможностями по установке комплектующих и встроенным контроллером скоростей вращения вентиляторов. С другой – довольно большое количество мелких недоработок в дизайне или неудачных деталей, например, крепление крышек для оптических приводов. Но главной проблемой этого корпуса является очень посредственное охлаждение жестких дисков – мы настоятельно не рекомендуем использовать его для сборки системного блока, в котором будет много дисков, более того, советуем при подборе комплектующих даже для компьютера с одним-двумя винчестерами внимательно обращать внимание на энергопотребление дисков, то есть на выделяемое ими тепло и нагрев самих дисков при работе.
