Универсальные корпуса: Cooler Master 690 II Advanced и Zalman MS1000-HS2

Автор: SV
Дата: 06.04.2010
Все фото статьи

Введение

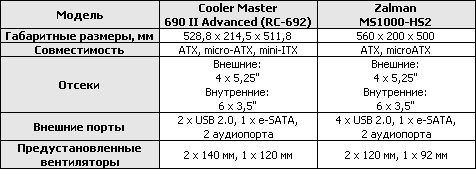

Героями данной статьи стали два корпуса формата «Midi-Tower» — самого распространенного формата, чья популярность объясняется его универсальностью. Именно в таких корпусах собирается большинство домашних компьютеров, поскольку они позволяют без особых проблем организовать должное охлаждение, установить желаемые платы расширения и подключить все те жесткие диски, которые хранят постоянно увеличивающееся «цифровое богатство». И хотя во многих случаях такие корпуса избыточны по своему внутреннему объёму, многие покупают их просто про запас: чтобы, например, можно было впоследствии поставить пару дополнительных жёстких дисков, а то и собрать RAID-массив, и при этом даже не задумываться об ограничениях, присущих компактным корпусам.


Cooler Master 690 II Advanced (RC-692)


Первым претендентом на звание универсала у нас сегодня будет Cooler Master 690 II Advanced: новая модель этого производителя корпусов, чья продукция пользуется заметной популярностью благодаря неплохому балансу между ценой и возможностями. Если быть более точным, то перед нами не полностью новый корпус, а, как говорят в мире автомобилей, «рестайлинг популярной, но стареющей модели», призванный поднять интерес (и, конечно же, продажи), посредством небольших улучшений, изменений и дополнений.

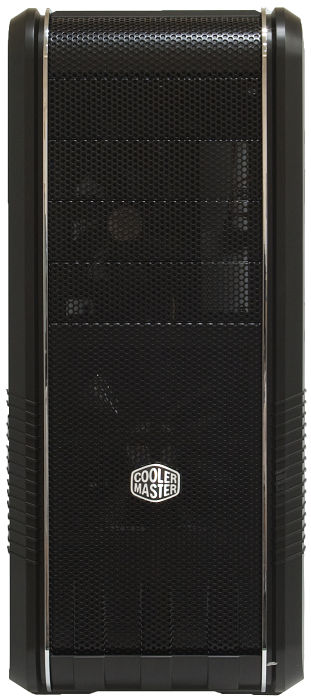

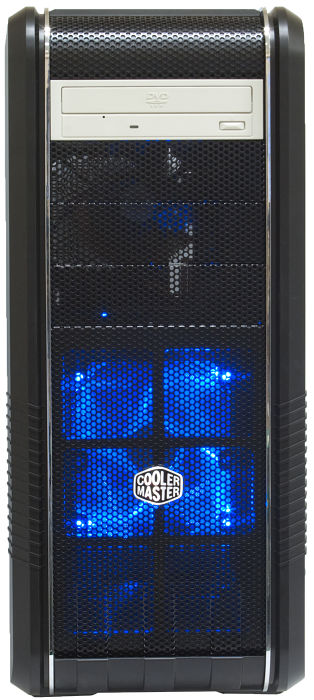

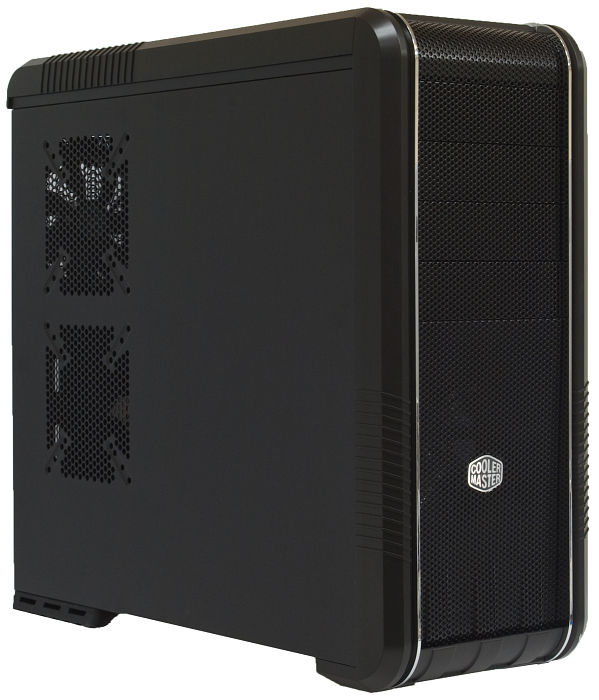

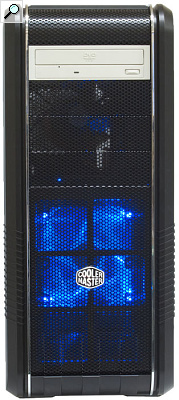

Внешность эта модель унаследовала от своего предка: никаких особенных изысков дизайна корпус не предлагает — перед нами еще один представитель моделей, у которых вся передняя панель затянута металлической сеткой. Впрочем, дизайнерам удалось немного разбавить скучность «черной коробки» за счет введения небольших украшений: двух тонких блестящих ребер, опоясывающих корпус, весьма симпатичной насечки на скругленных стыках панелей и фигурной штамповке на сетчатых плоскостях. Несколько непривычно и внешнее покрытие металла: эта модель относится к тем немногим корпусам, у которых оно не глянцевое, а матовое. Кому-то оно может и не понравится, но вот вашему покорному слуге после множества блестящих, а порой и откровенно глянцевых моделей, данный вариант пришелся весьма по вкусу. Увы, не стоит думать, что оно мало пачкается — пыль и грязь на нем задерживаются и заметны столь же хорошо, как на глянце. В целом — получилось довольно удачно: корпус не производит впечатление сугубо утилитарного, при этом сохраняя все свои богатые возможности.

Сразу обращают на себя внимание два посадочных места под вентиляторы на боковой панели. Они универсальны и поддерживают установку 80, 92, и 120-мм вентиляторов. Правда, в базовой поставке ни вентиляторов, ни какой-либо пылезащиты не наблюдается, что несколько неприятно, особенно на фоне того, что сетки на передней и верхней панелях фильтрами оборудованы.

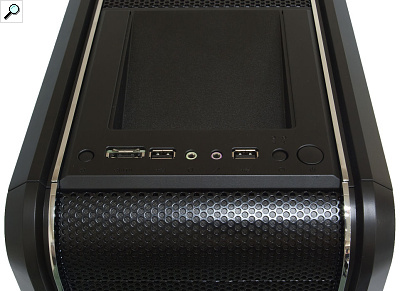

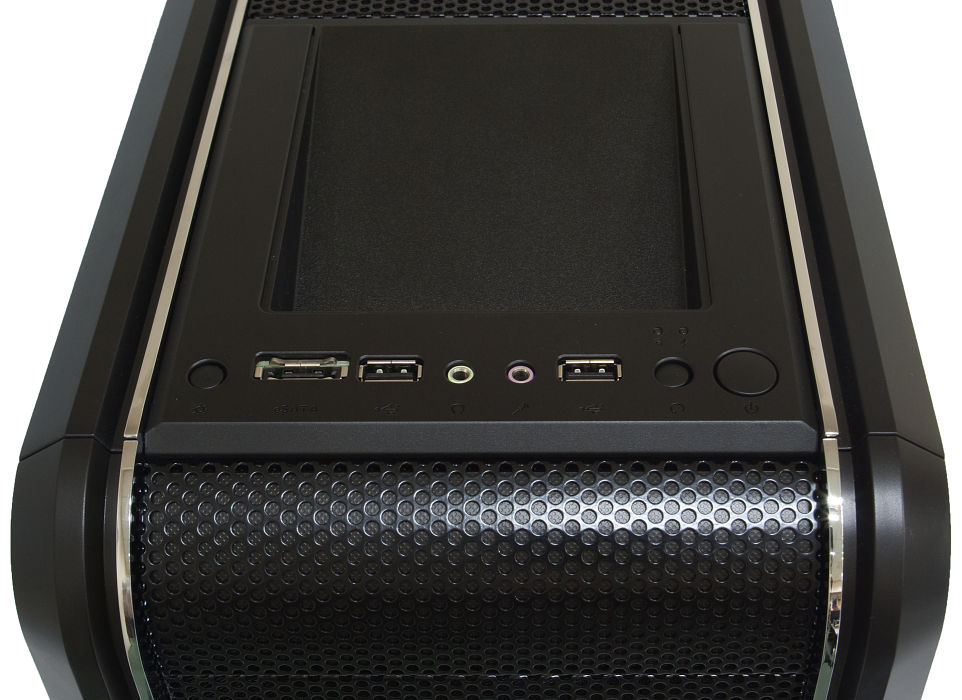

Разъемы и кнопки приютились на самом краю верхней панели. Кнопки аккуратны и различаются размером, но какими-то особыми красотами не выделяются. Правда, надо отметить, что их в этом корпусе три: к привычным кнопкам включения и перезагрузки добавилась третья, ответственная за включение подсветки.

Набор разъемов стандартен для современных корпусов: два разнесенных порта USB, один e-SATA-разъем и два аудиоразъема.


Задняя часть верхней панели затянута все той же металлической сеткой, за которой, как и на передней панели, скрывается еще одна, более мелкая — пылевой фильтр. Обе панели, как переднюю, так и верхнюю, при желании можно снять, что облегчает чистку корпуса.

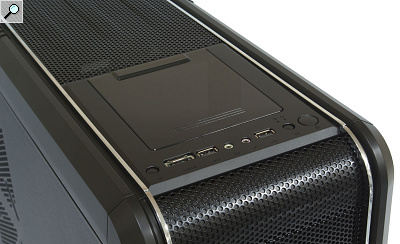

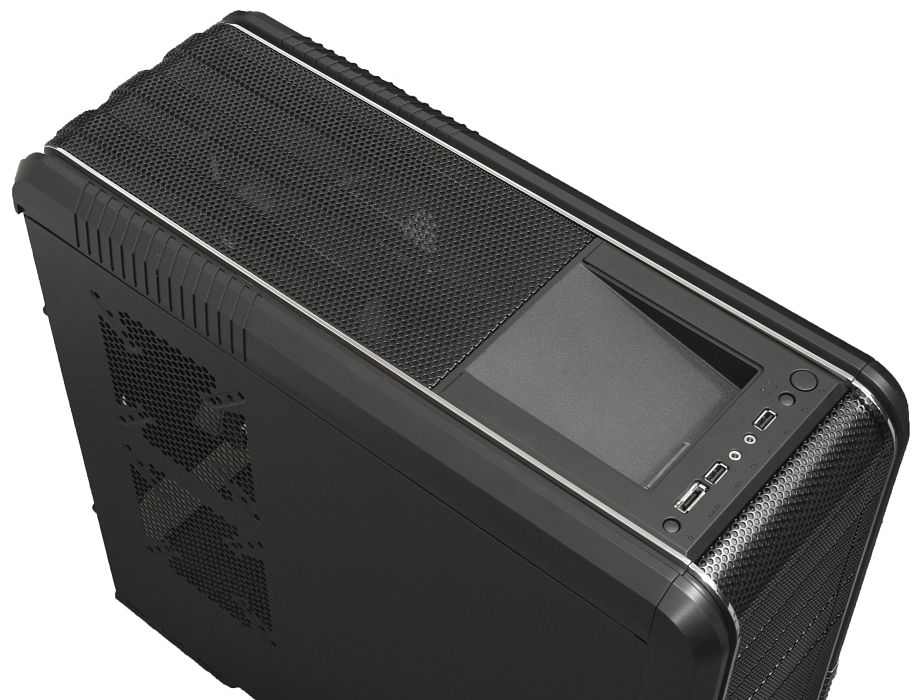

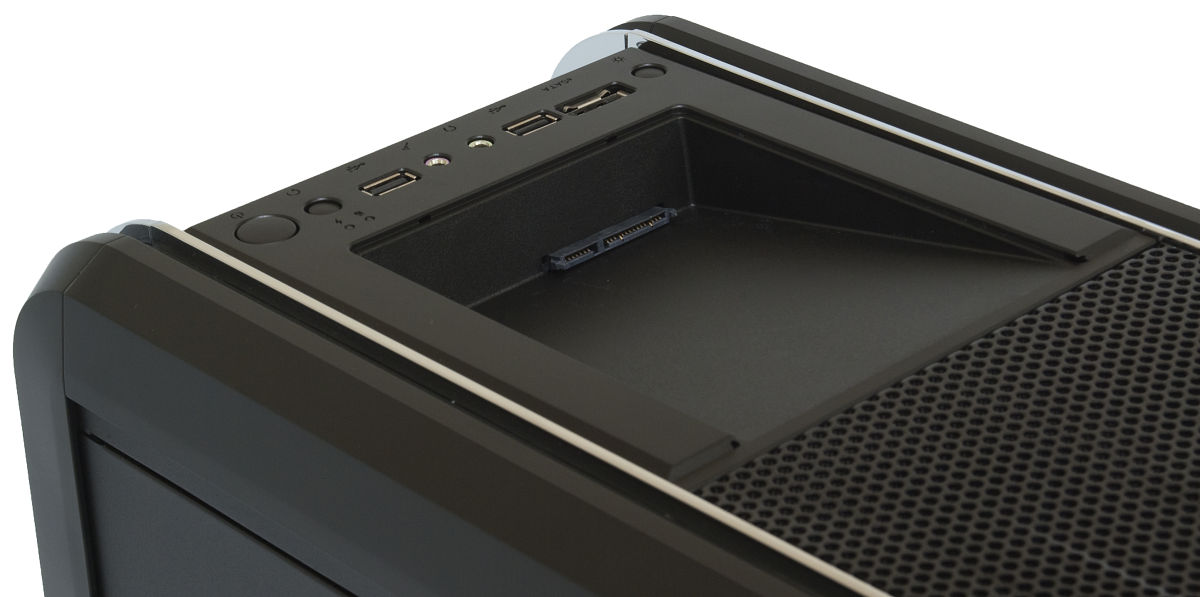

Отдельный интерес представляет углубление в передней части верхней панели. Давайте посмотрим на него поближе и с другого ракурса.

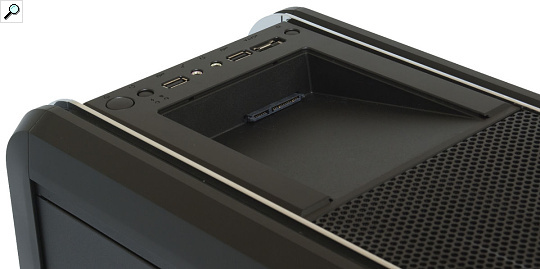

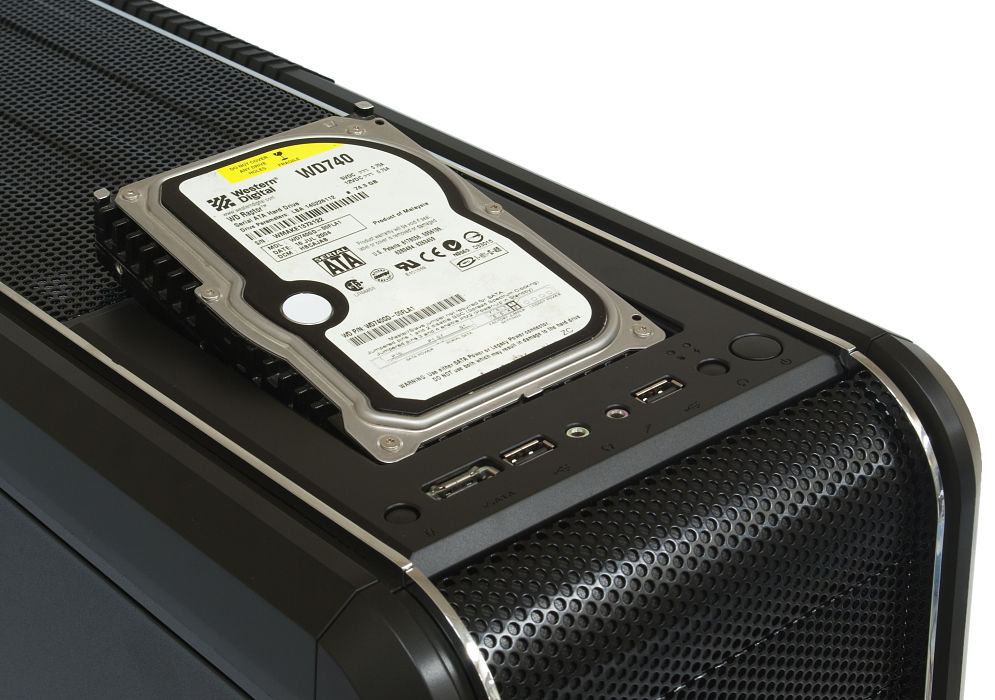

Перед нами то, что производитель называет «X-dock», а по сути, является выведенной наружу корпуса в специальном углублении парой SATA-разъемов, интерфейсным и питающим. Этакая творческая переработка e-SATA для тех, кому очень хочется подключать жесткие диски максимально быстро, ничего не открывая в корпусе. А что, идея довольно интересная, а главное — с минимальной стоимостью исполнения. Особенно будут довольны ей те, кто предпочитает хранить данные в стопочке жестких дисков, лежащих на полке, без всяких контейнеров. Ну и тестировщикам жестких дисков будет довольно удобно.


Правда, некоторые тонкости все же смущают. Так, абсолютно непонятно, зачем было делать это углубление так, чтобы диски приходилось вставлять «на себя» — «от себя» же гораздо удобнее. Да и снимать было бы проще, не было бы риска отломать разъем от корпуса или, что хуже, от диска (тут справедливости ради стоит заметить, что я специально несколько раз вставлял и вынимал разные диски — шансы на повреждение минимальны, но все же есть). Наконец, производители жестких дисков обычно рекомендуют устанавливать диски либо вертикально, либо горизонтально, а к вот таким наклонным вариантам установки относятся несколько неблагосклонно, предупреждая о шансе увеличения количества ошибок.

И все же, появление такого решения для проблемы подключения дисков мы можем только приветствовать — до появления e-SATA с поддержкой питания по интерфейсному проводу оно является самым удобным. Вот перенести бы кнопки на переднюю панель да сделать отсек горизонтальным — и было бы совсем отлично!


Если же данный разъем вам не нужен, то его можно закрыть пластиковой полупрозрачной крышкой. К сожалению, даже 2,5-дюймовый жесткий диск нельзя разместить так, чтобы его можно было бы закрыть (а так было бы здорово).

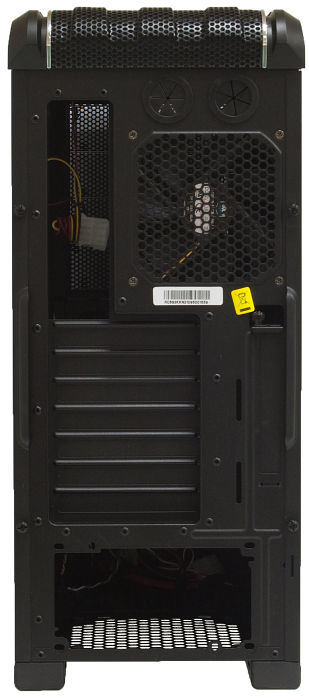

Задняя панель демонстрирует нам то, что было и так понятно по верхней панели — в данном корпусе блок питания располагается в нижней части. Здесь же мы видим в верхней части панели два достаточно больших обрезиненных отверстия для вывода шлангов системы водяного охлаждения (СВО). На своем привычном месте расположился и 120-мм вентилятор A12025-12CB-3BN-F1, входящий в базовую поставку корпуса. Как и все другие вентиляторы в корпусе, он имеет 3-контактный разъем питания от материнской платы, с прилагающимся «сквозным» переходником на 4-контактный разъем к блоку питания.

Еще одной интересной особенностью задней панели является дополнительная заглушка, установленная вертикально рядом со слотами расширения. При желании вместо нее можно закрепить любую планку вывода портов на заднюю панель. Удобно и полезно, если в вашем системном блоке предполагается большое количество плат расширения.

Привлекает к себе внимание и правая боковая панель. На ней, примерно напротив задней части разъема для процессора на материнской платы, располагается посадочное место для 80-мм вентилятора. Всегда было интересно: неужели кто-то действительно и здесь использует принудительное охлаждение? Впрочем, в данном корпусе это реализовать будет довольно сложно: забегая вперед, скажу, что пространство для укладки кабелей за посадочной панелью материнской платы довольно небольшое, стандартный вентилятор туда не влезет, придется искать тонкую модель (конечно, можно повесить вентилятор и снаружи корпуса, но эстетика подобной конструкции крайне невелика).

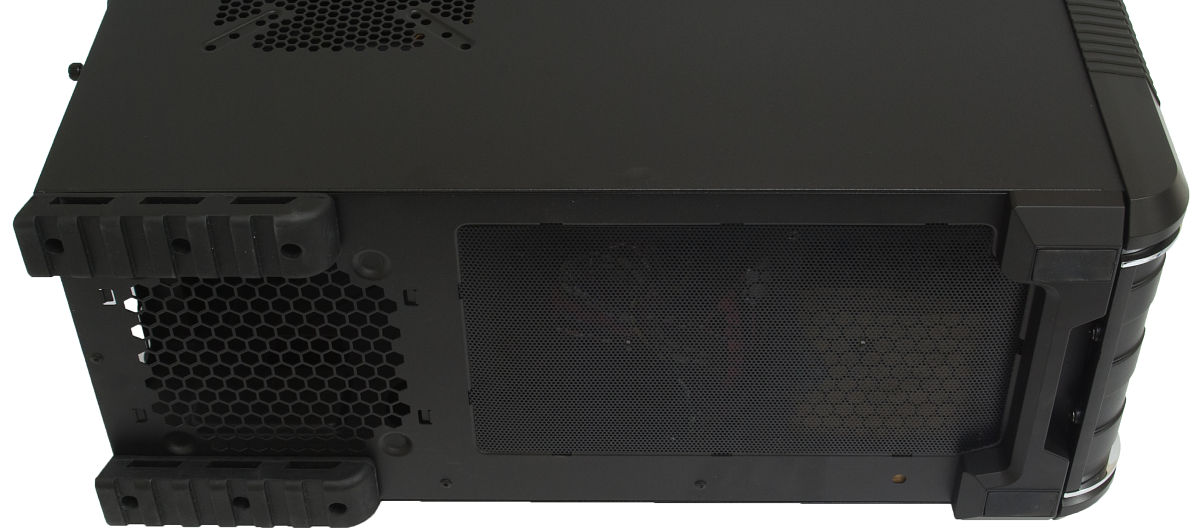

Впечатлили опоры данного корпуса, разительно отличающиеся от опостылевших круглых ножек. В передней части у нас большая поперечная опора с наклеенными на нее двумя резиновыми накладками, а в задней — две мощные ножки из довольно мягкой резины, расположенные ровно по углам корпуса. Между последними расположилась штампованная решетка, явно предназначенная для обеспечения притока воздуха к блокам с горизонтальным вентилятором. Ну что же, при такой высоте ножек это вполне имеет смысл.

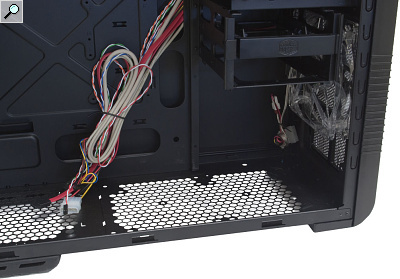

Передняя же часть нижней панели затянута одной большой сеткой. Точнее, двумя — штампованная сетка прикрыта более мелкой, съемной. Правда, чтобы снять ее, придется класть корпус набок — не знаю как вам, а мне подобные операции с корпусом не очень нравятся.

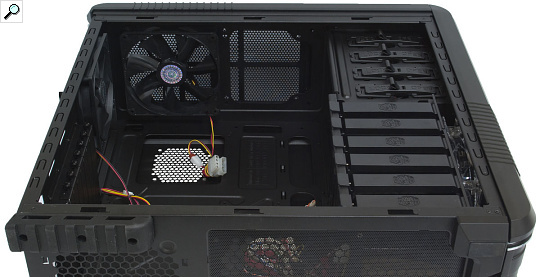

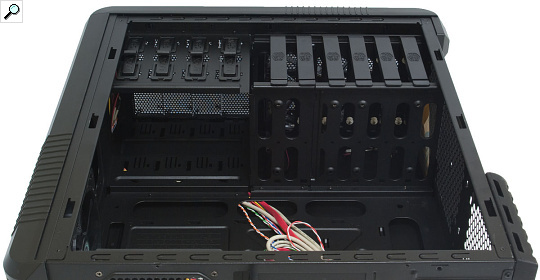

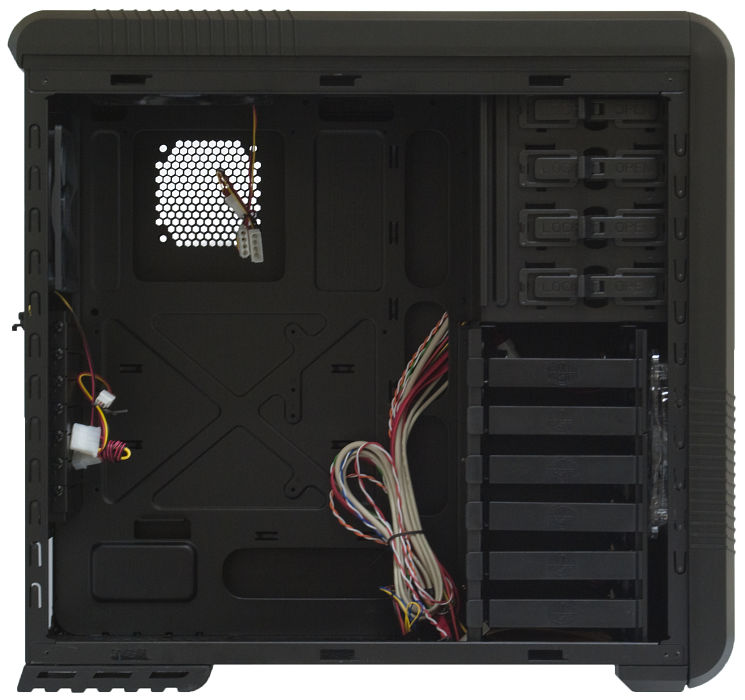

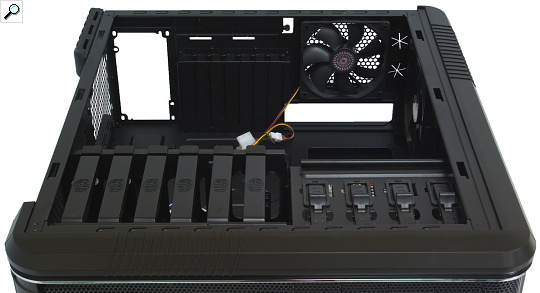

Внутренний облик корпуса демонстрирует целый букет особенностей. Перед нами предстают довольно необычная система безвинтового крепления устройств в 5,25-дюймовых отсеках (простым перемещением рычажка — очень удобно), поперечная стойка на шесть дисков и панель для материнской платы с изрядным количеством ребер жесткости. И все это исключительно в черном цвете — перфекционисты, предпочитающие данный цвет, будут счастливы. Все края, как и полагается, аккуратно заделаны, толщина стали во всех элементах — 0,7 мм. В принципе, этого вполне достаточно, чтобы обеспечить корпусу необходимую жесткость, но вот боковым панелям не помешали бы ребра жесткости — в руках они «гуляют».

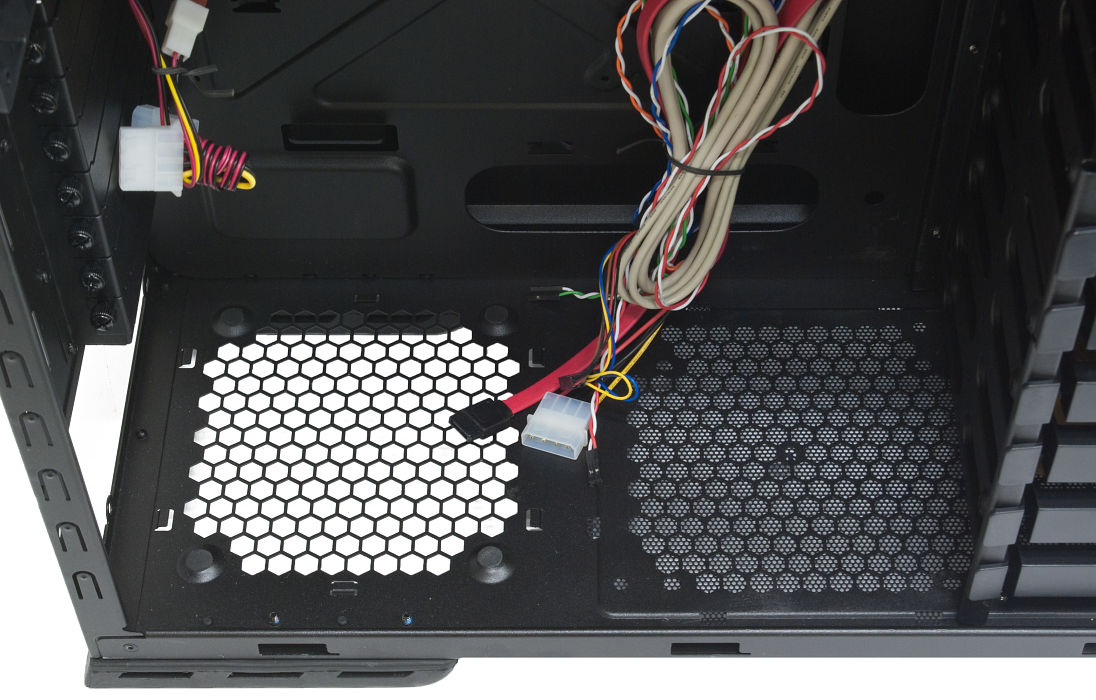

Блок питания устанавливается на четыре небольших столбика со смягчением и крепится исключительно к задней панели, зато в двух положениях, так что владельцы моделей с горизонтальным вентилятором могут не беспокоиться о том, что блок будет отбирать воздух у видеокарт, нарушая течение воздуха.

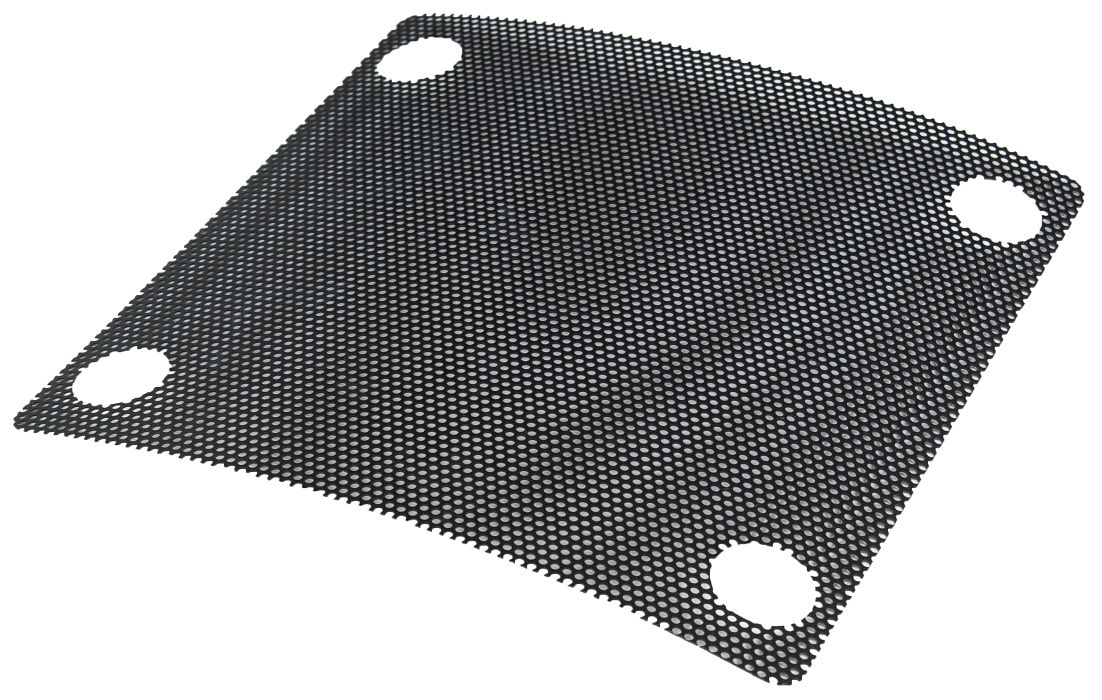

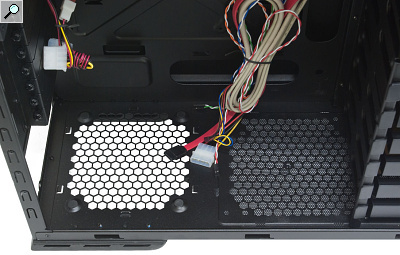

Приятно радует защита от пыли, представленная отдельной накладной сеточкой. Правда, с очисткой снова будут проблемы — блок питания придется снимать.


Ни следа мелочной экономии — заглушки на портах расширения съемные, выполнены из того же металла, что и остальной корпус, и крепятся винтами с накаткой. Кстати, обратите внимание на две нехарактерные прорези вдоль слотов расширения.

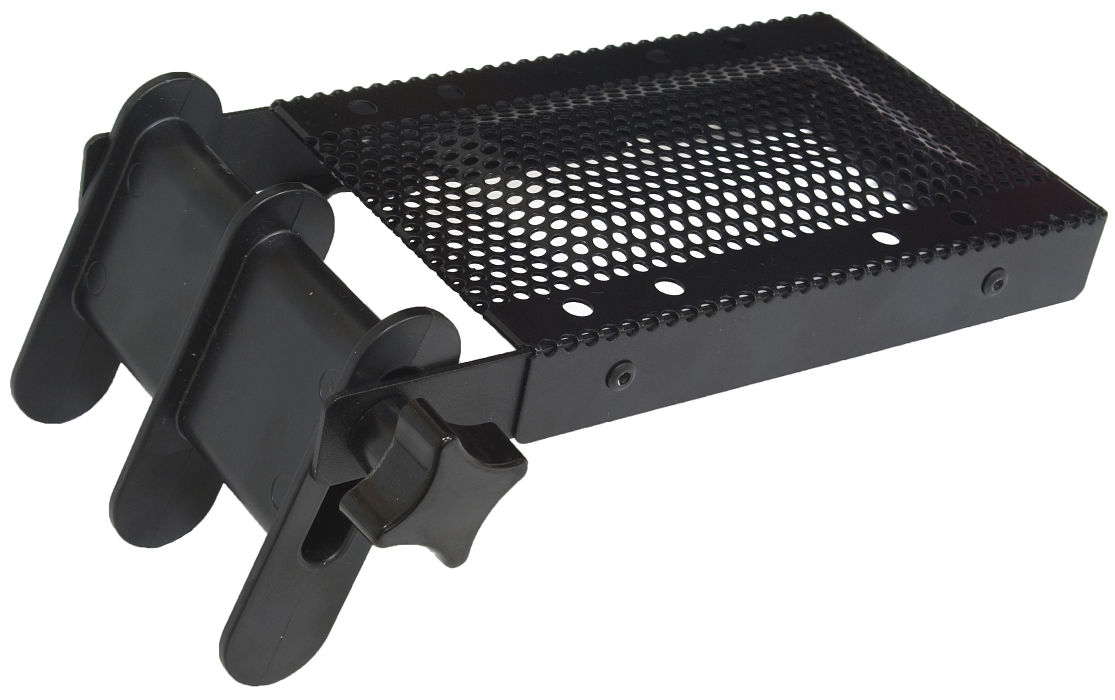

К ним при помощи двух винтов прикручивается вот такая конструкция, обеспечивающая дополнительную поддержку для видеокарт и, заодно, позволяющая установить напротив них еще один 80-мм вентилятор. Щели нужны для того, чтобы установить данную поддержку на нужной высоте. В принципе, она способна поддерживать сразу несколько карт, но на некоторых материнских платах с сильно разнесенными слотами PCI-Express x16 с этим могут могут быть проблемы. Впрочем, повредить эта конструкция не может, а дополнительная поддержка современным мощным и тяжёлым видеокартам не помешает.

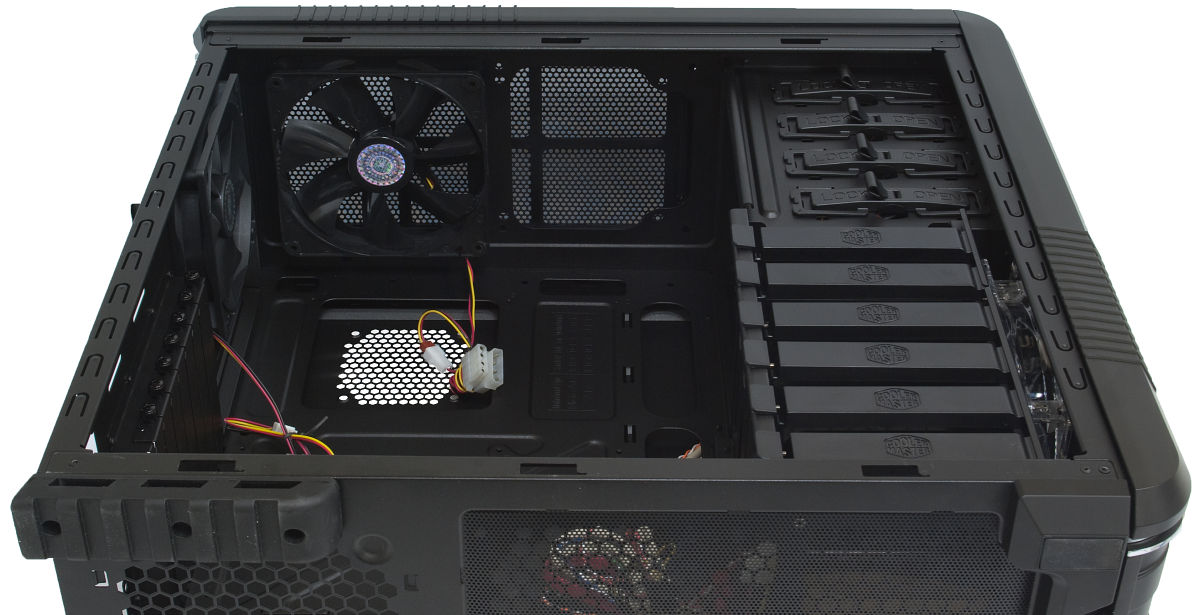

На верхней панели уже установлен один 140-мм вентилятор A14025-10CB-3BN-F1. При желании к нему можно добавить еще одну 140-мм модель или заменить их на пару 120-мм. В принципе, здесь можно было бы установить и радиатор СВО, но вот места для него как-то очень уж мало — материнская плата слишком близко подходит к вентиляторам.


Похоже, что этот корпус можно просто увешать вентиляторами: по умолчанию корзина с жесткими дисками обдувается 140-мм вентилятором перед ней, но при желании на нее можно повесить еще и 120-мм модель, уже после корзины. Кстати, обратите внимание, что отверстий для его крепления сразу два набора — оба вентилятора можно либо сдвинуть вверх или вниз (что это должны быть за диски, чтобы им потребовались сразу два вентилятора?!), либо поставить в шахматном порядке, обеспечив обдув не четырем, а всем шести жестким дискам.


Впрочем, если вам не требуются шесть жестких дисков, а вполне достаточно двух, то нижнюю часть корзины с четырьмя салазками можно попросту снять, благо она крепится на винтах. В результате у нас освобождается весьма внушительное пространство, напротив которого в нижней панели расположена вентиляционная решетка с двумя посадочными местами под 120-мм вентиляторы. Идеальное место для не очень большого радиатора СВО. Правда, при этом придется использовать короткий (желательно 145 мм) блок питания, для соседства с длинным попросту не хватит длины корпуса.

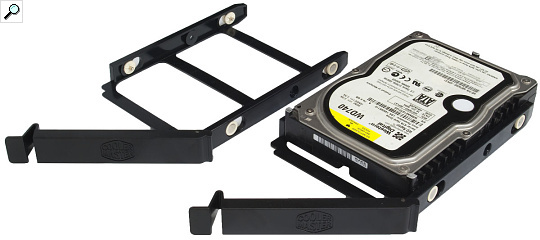

Что касается установки жестких дисков в корзину, то она выполняется при помощи специальных салазок. Они гибкие и просто «натягиваются» на диск, входя в крепежные отверстия на последнем небольшими выступами на амортизирующих белых подвесах. Система простая и каких-либо затруднений в использовании не вызывает — все легко надевается и снимается.

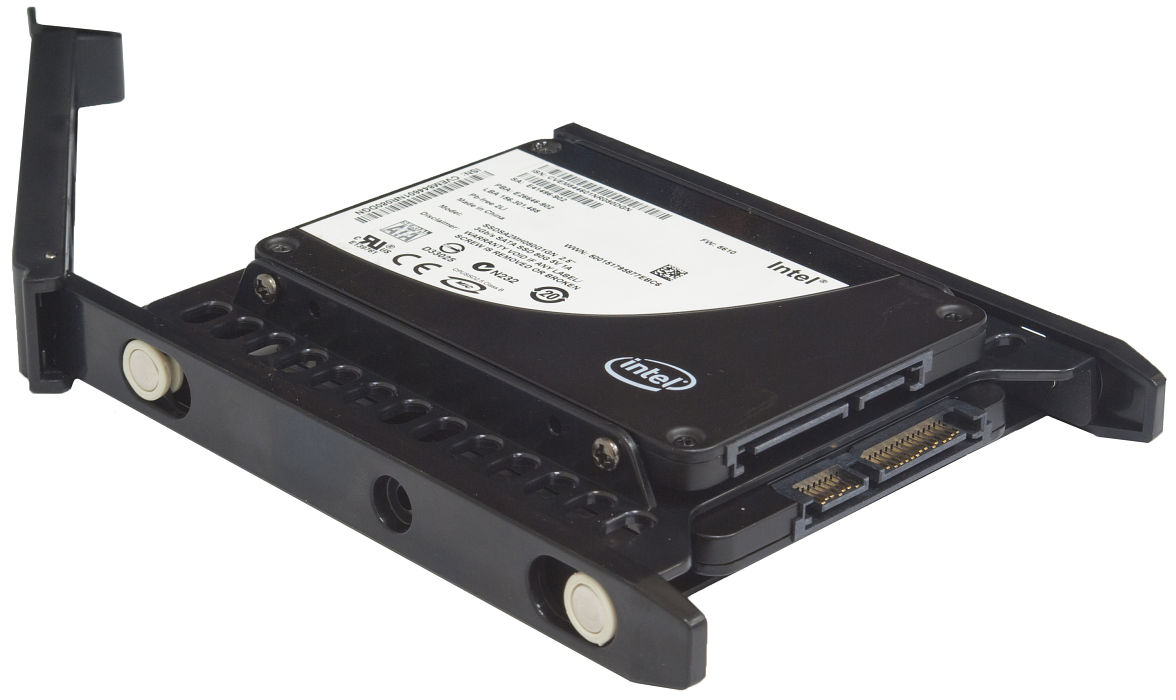

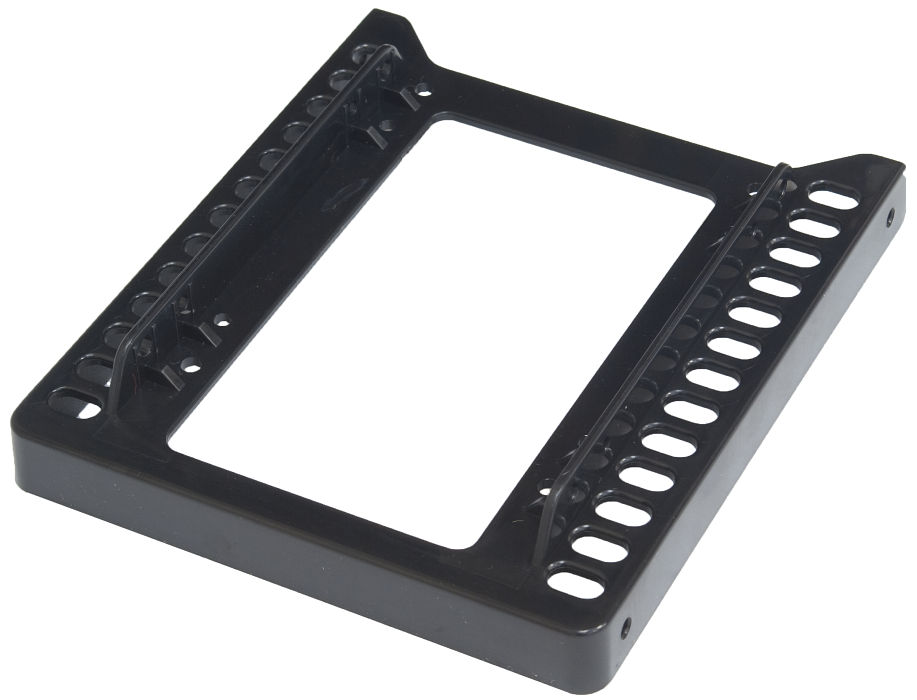

А вот что впечатлило, так это то, что в комплекте с корпусом поставляется переходник для установки в салазки 2,5-дюймовых накопителей (например, набирающих популярность SSD). Причем на переходник можно поставить сразу два накопителя: один сверху, а второй снизу. Наши аплодисменты — такая забота о мелочах всегда приятна.

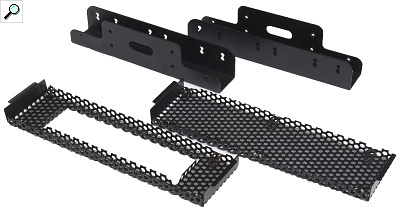

Не забыты и внешние 3,5-дюймовые устройства: для них тоже есть специальные салазки, пусть и крайне простой конструкции, и подходящая сетчатая заглушка отсека, снабженная, как и все остальные, дополнительной более мелкой сеткой. Кстати, если не менять заглушку, то на этих салазках вполне можно установить и жесткий диск.

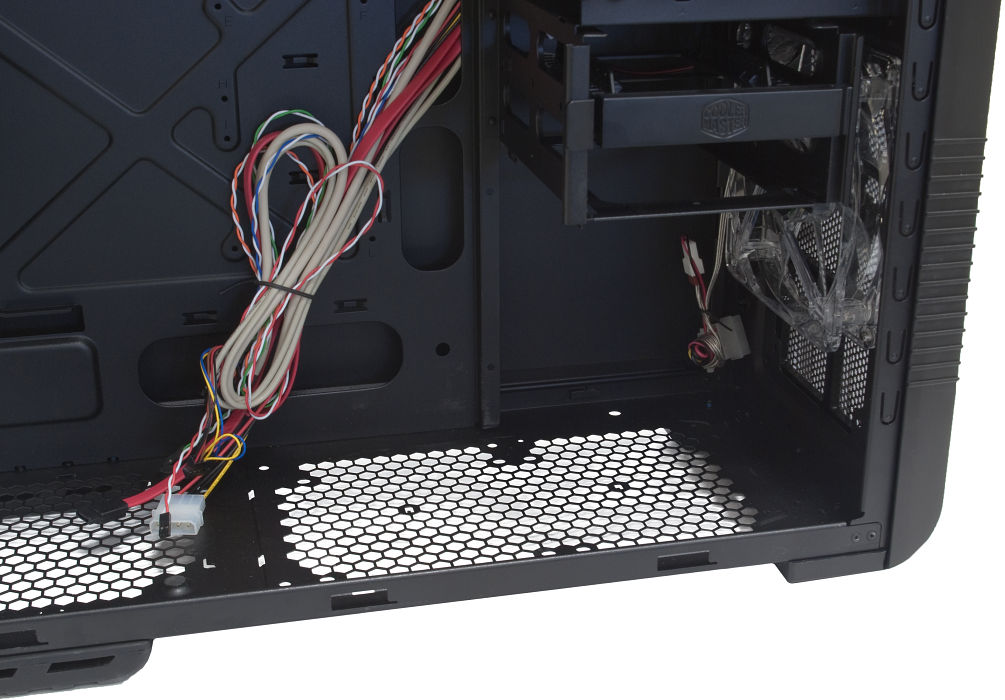

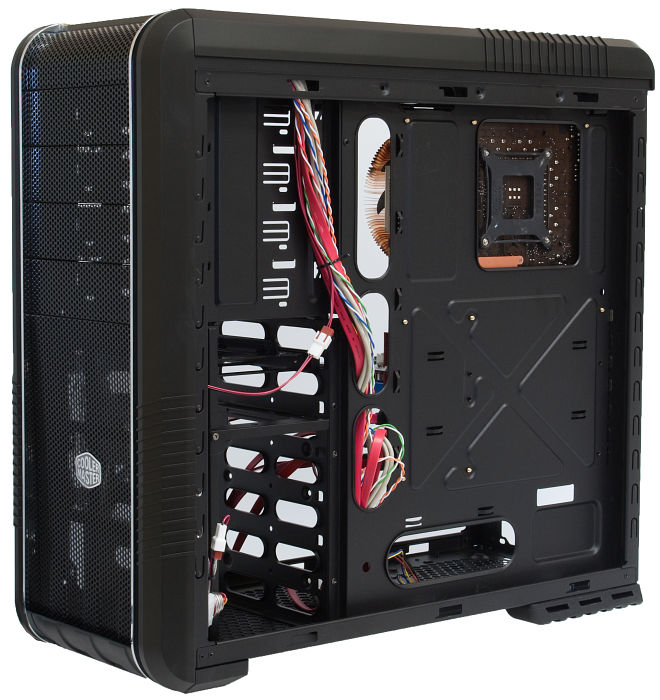

В завершение осмотра заглянем под правую панель, туда, где предполагается скрыто укладывать провода. Все необходимые сквозные отверстия на месте, их края аккуратно обработаны (а вот никаких дополнительных накладок на них нет). Не забыто и окно для установки задних крепежных плат кулеров. Оно не очень большое, так что на платах с другим расположением процессорного сокета задняя плата может оказаться частично скрыта.

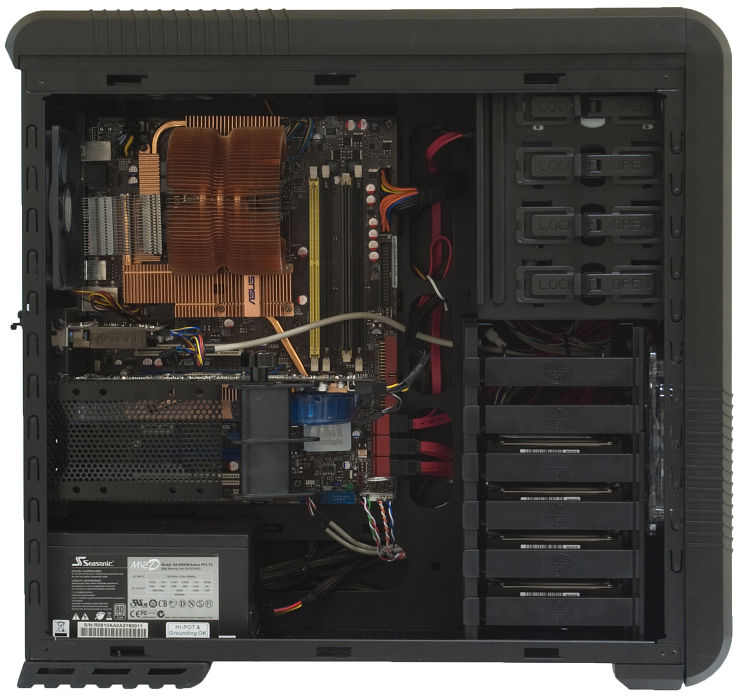

Сборка корпуса проходит без приключений, места хватает всему, благо наша конфигурация далеко не самая экстремальная. Допустимая длина видеокарт — 30 см, так что проблемы возникнут лишь с ну очень длинной ATI Radeon HD 5970.

А вот что составит некоторую проблему, так это укладка всевозможных шлейфов на задней панели. Да, выводя их туда, мы приводим основной рабочий объем в очень аккуратный вид, но при этом получаем проблему: надо уложить все провода так, чтобы они не мешали закрыть боковую панель. При не очень большом пространстве это означает, что крайне желательно сперва подумать, а лишь затем подключать и укладывать провода, добиваясь того, чтобы они не ложились один на другой. Нам это удалось, даже при довольно толстых проводах блока питания с дополнительной оплеткой, но потребовало определённых усилий. Также крайне желательно использовать шлейфы SATA с Г-образными разъемами — обычные прямые будут упираться в боковую стенку, что ведет к риску поломки разъема.


Ну и несколько слов о подсветке. На мой взгляд, в этом корпусе она ни к чему — слишком уж многие элементы внутренней конструкции «просвечивают» при ее работе.

Zalman MS1000-HS2


Компания Zalman, пожалуй, больше всего известна своими системами охлаждения. Впрочем, спектр производимой ей продукции весьма широк, и корпуса в нем занимают не последнее место. Мы уже знакомились с парой представителей этого направления Zalman, и вот сегодня у нас на тестах еще один корпус.

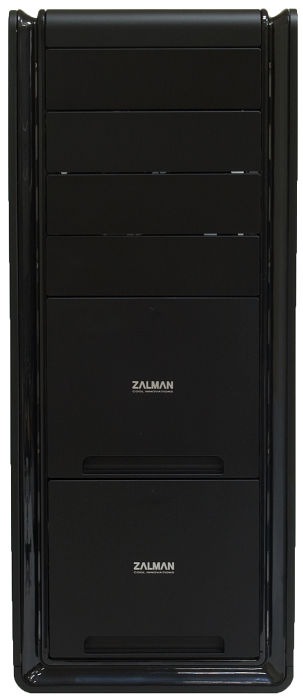

Как и предшественники, корпус не демонстрирует каких-либо особых внешних изысков: его облик хочется назвать утилитарным, строгим. Сколько-нибудь характерной деталью, за которую мог бы зацепиться взгляд, можно назвать разве что полукруглые пластиковые выточки, идущий вдоль ребер корпуса. Кстати, любопытно, что в данной модели компания отошла от своей любви к алюминиевым сплавам и вернулась к стали, что весьма серьезно сказалось на весе корпуса, который равен 12 кг. Да, носить системный блок будет тяжело, зато к жесткости — никаких претензий.


Обе боковые панели глухие и весьма толстые, поскольку представляют собой не просто лист металла, а многослойную комбинацию материалов, одним из которых является внушительная по размеру шумоизоляционная прокладка. В задней части на панелях сделаны ручки, за которые панели весьма удобно снимаются с корпуса.

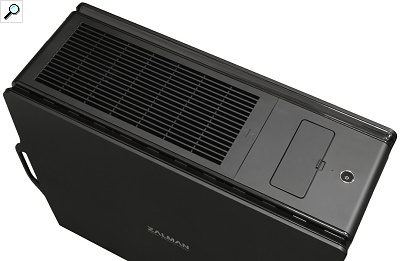

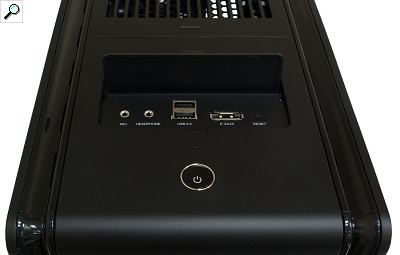

Кнопки и разъемы располагаются на верхней панели, причем на виду — только кнопка включения, кнопка сброса и разъемы спрятались под аккуратную крышечку. Набор разъемов стандартный: один порт e-SATA, два аудиоразъема и два порта USB. Последние, к сожалению, выполнены на единой колодке, так что с одновременным подключением двух толстых флэшек будут проблемы.


Большую же часть верхней панели занимает вентиляционная решетка.

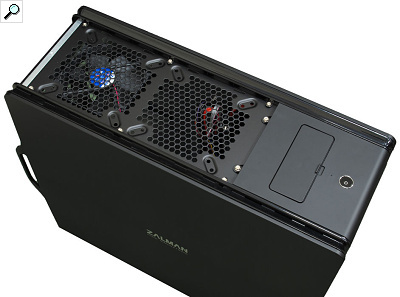

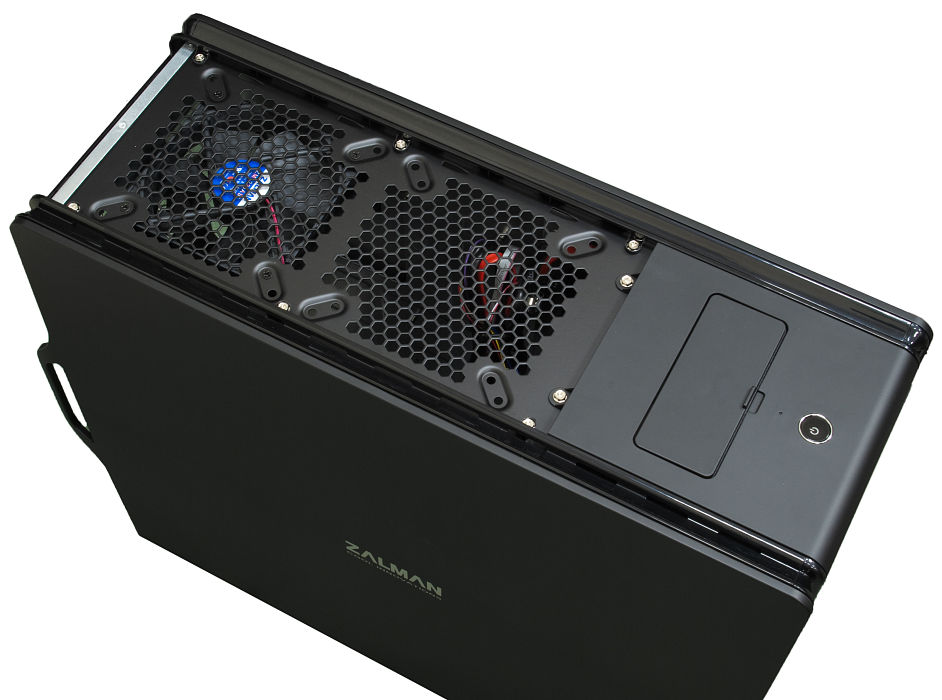

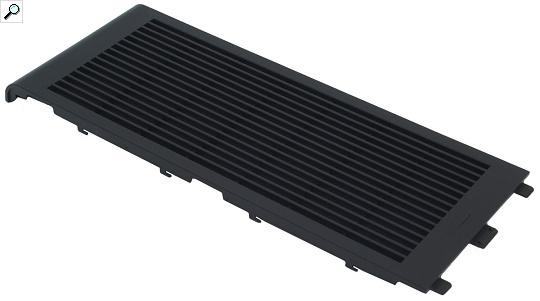

Снимаем крышку с решеткой, благо для этого ее достаточно просто сдвинуть, и обнаруживаем два посадочных места под вентиляторы, поддерживающие установку как 120, так и 140-мм моделей. Базовая поставка в корпуса включает лишь один 120-мм вентилятор ZM1225ASL с 4-контактным разъемом к блоку питания и номинальной скоростью вращения 1200 об/мин. К сожалению, никакой защиты от пыли не наблюдается, хотя при желании можно установить самые обычные сетчатые фильтры.

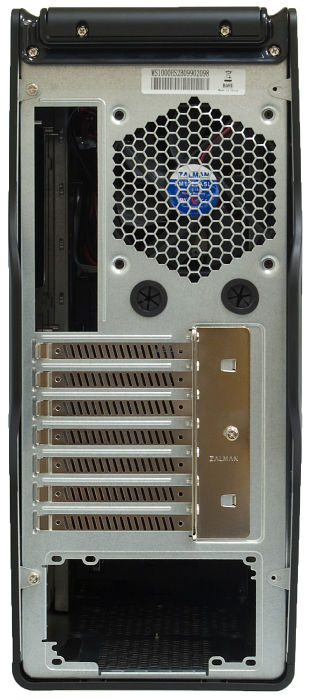

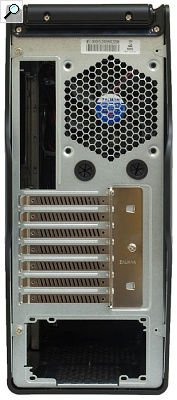

Задняя панель демонстрирует нам, что этот корпус, как и конкурент, относится к моделям с нижним расположением блока питания — да, такая конструкция становится все более популярной. Мимоходом отмечаем также ставшие уже привычными два отверстия для шлангов СВО и посадочное место для 120-мм вентилятора со штампованной решеткой, на котором уже стоит собственно вентилятор.

Стоит обратить внимание на крепление заглушек и плат расширения — оно вынесено наружу корпуса и реализуется дополнительной прижимной планкой. С одной стороны, это позволяет выгадать лишний сантиметр внутри корпуса (а уж за корпусом он всегда есть, там ведь целый сонм разъемов и всевозможных проводов), а с другой — если плат расширения много, то устанавливать их не так уж и удобно. Крепятся съемные заглушки самыми обычными винтами, никаких изысков не предлагается.

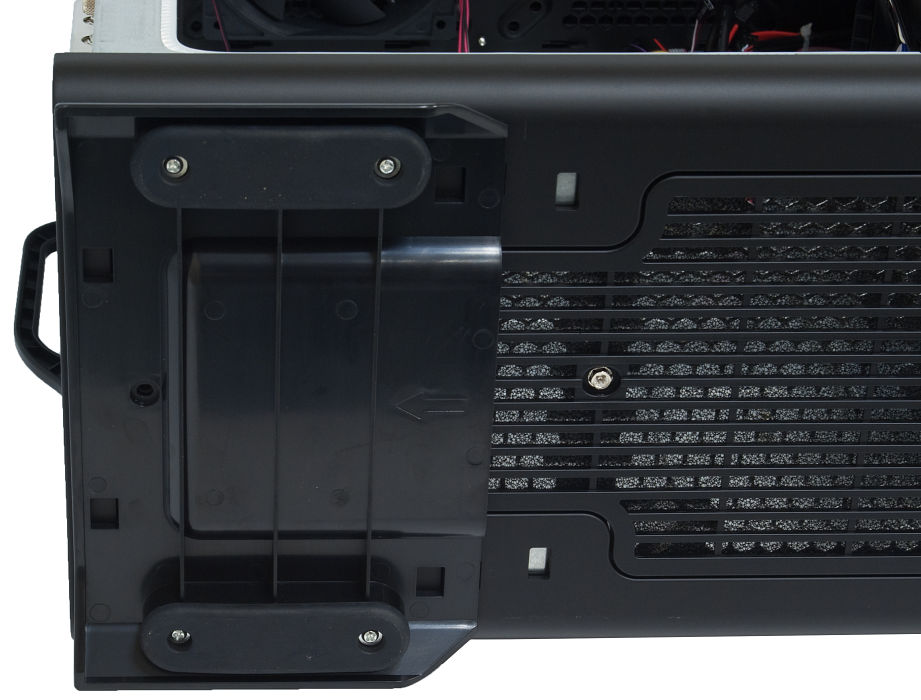

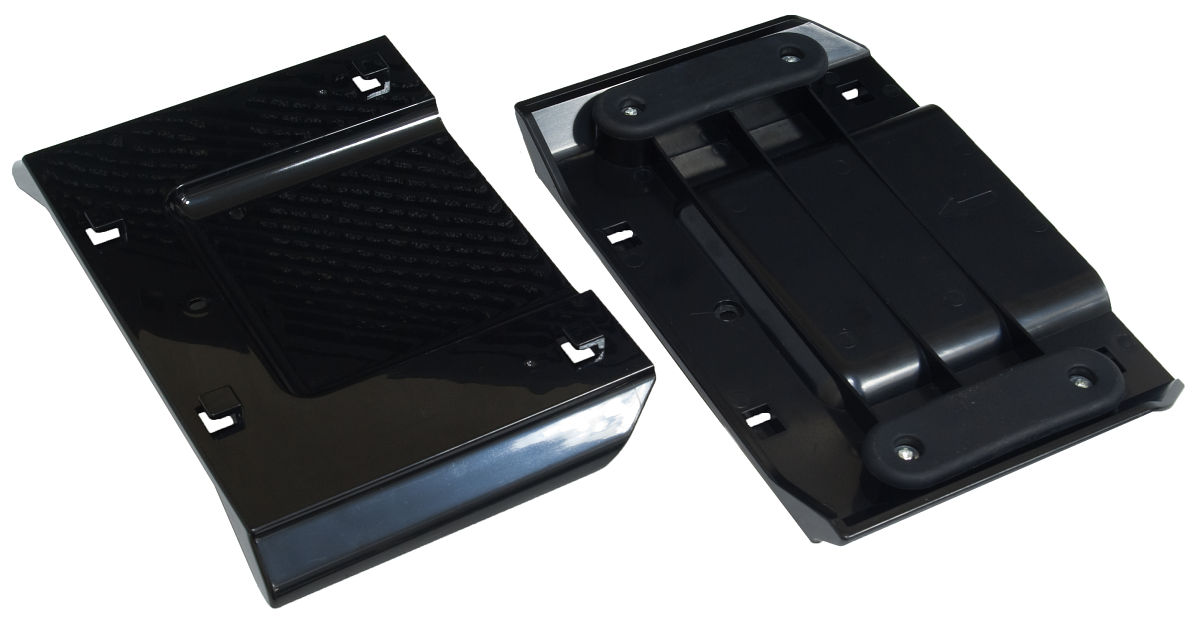

Опирается корпус на две внушительные пластиковые опоры (язык не поворачивается назвать это ножками), прилагающиеся к корпусу. Пластик весьма прочный, так что за сохранность ножек бояться не стоит, если только вы не собираетесь прыгать на корпусе. С защитой от передачи вибраций все в порядке — ее обеспечивают накладки из мягкой резины, причем их толщина приятно радует.

Хотя если вам ножки по какой-то причине не нравятся, то корпус вполне неплохо стоит и без них. Вот только солидное вентиляционное отверстие вдоль днища корпуса вы тогда перекроете. Пылезащита вызывает двойственные эмоции — ее наличие, в виде «спутанной» сетки за пластиковой рамкой, радует, но вот идея о переворачивании корпуса для ее очистки — печалит.


Не забыты и блоки с горизонтальными вентиляторами — для них предусмотрены соответствующие два набора отверстий под винты на задней панели, а в задней опоре сделан специальный желоб, по которому воздух будет попадать к вентилятору.

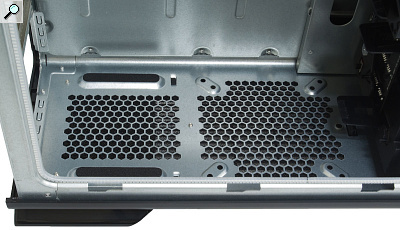

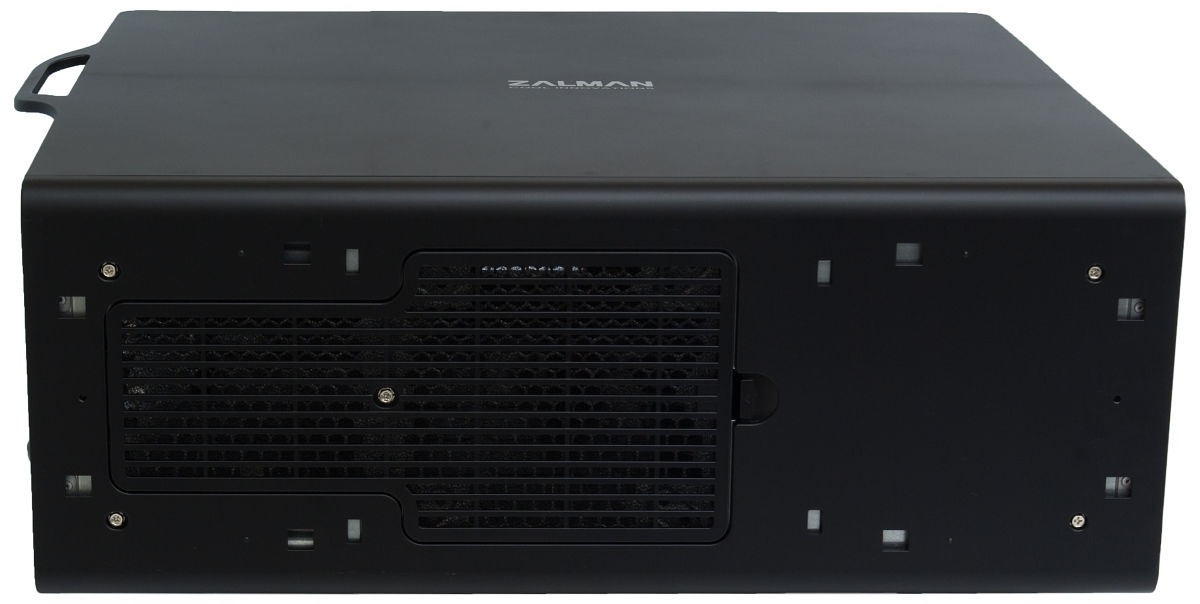

Внушительная по длине вентиляционная решетка позволяет установить на нижнюю панель рядом с коротким блоком дополнительный вентилятор — соответствующее посадочное место под 120 и 140-мм модели уже предусмотрено.

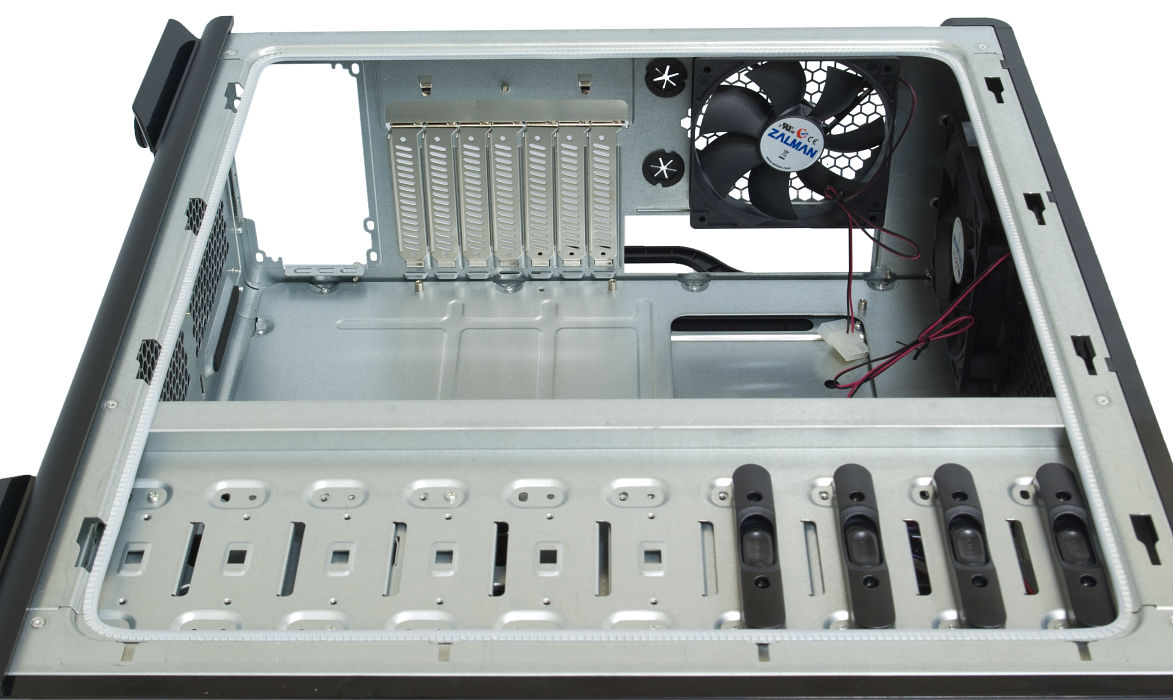

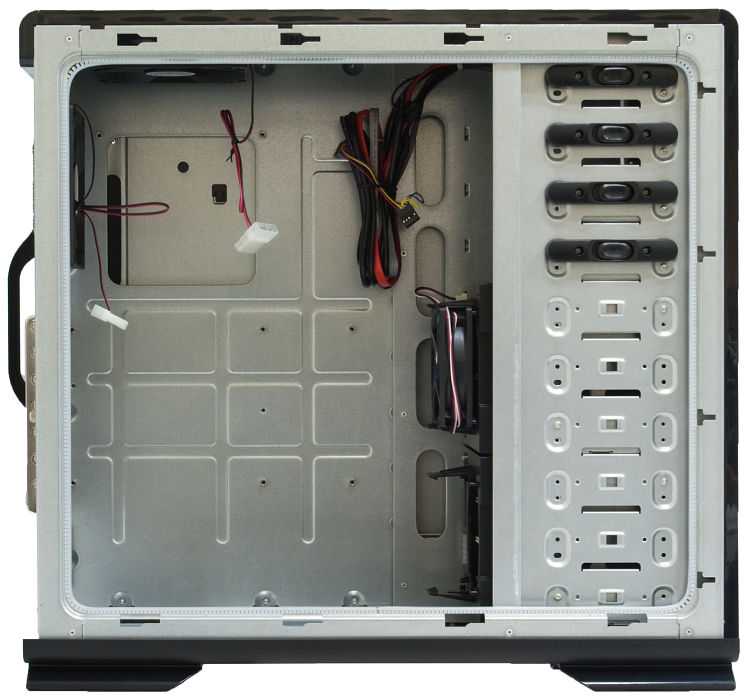

Внутреннее убранство корпуса бросается в глаза сплошной, от низа до верха, передней стойкой, рассчитанной на 5,25-дюймовые устройства. Быстро замечаешь и такие вещи, как пластиковая накладка на краю, около боковой панели (увы, остальные грани таких накладок лишены), ребра жесткости на панели крепления материнской платы и явное наличие системы скрытой прокладки кабелей.

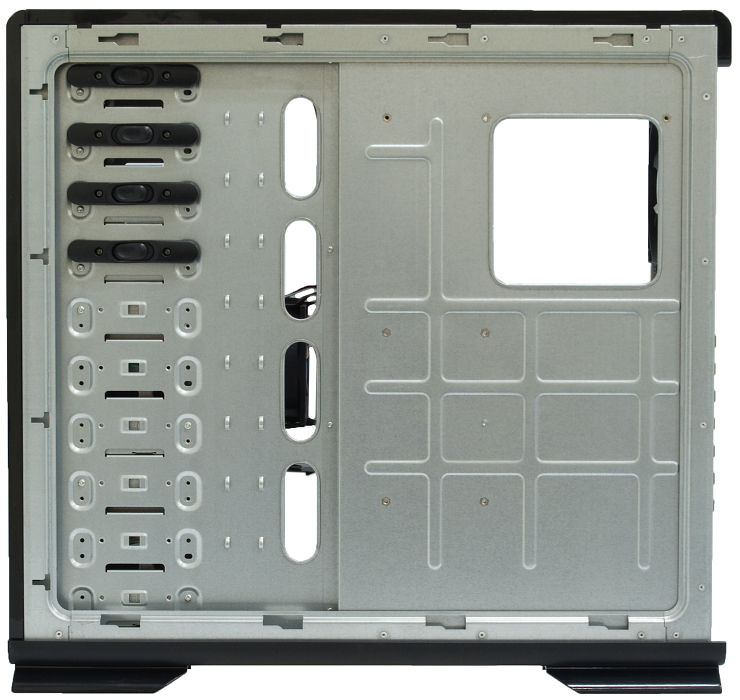

Обычно систему скрытой укладки кабелей однозначно записывают в достоинства корпуса, но в данном случае я не готов это сделать. Причиной тому ее весьма небольшая ширина — сколько-нибудь толстые кабели можно уложить лишь за стойкой накопителей, да и то желательно в один слой, без нахлестов, а уж спрятать в ней «лишние» разъемы питания и вовсе становится почти неразрешимой проблемой. Опять же, удивляет отсутствие прорезей в верхней части корпуса — его создатели словно забыли о 12-В разъеме питания процессора, обычно располагающемся в верхней части платы. Хотя если судить по наличию в комплекте поставки специального удлинителя — помнят.

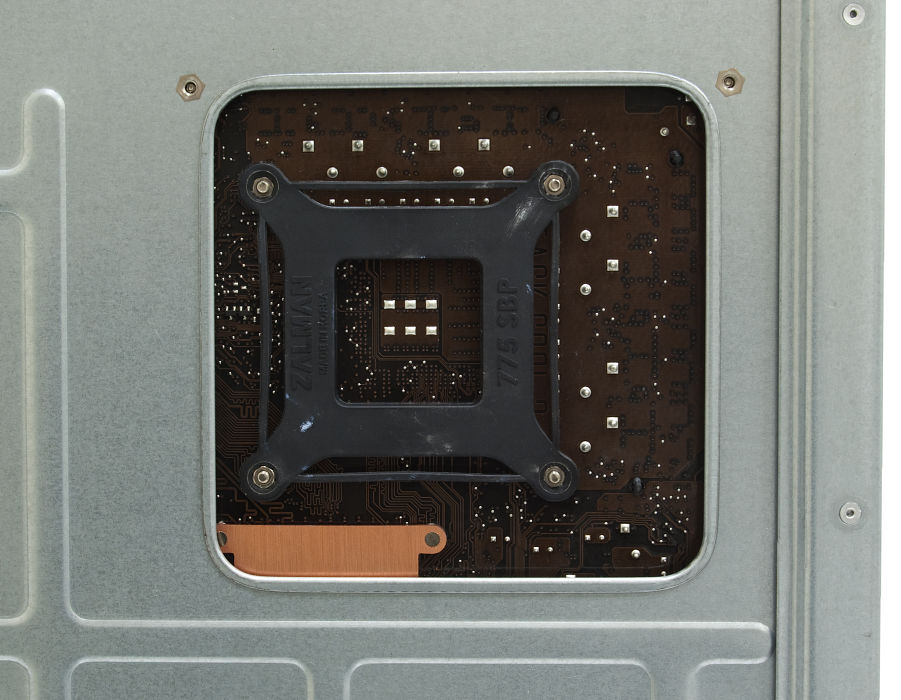

Вырез под крепление задней опоры кулеров вполне типичен — в нашем случае он позволяет снять кулер, не снимая плату, но вот на платах с другим расположением процессорного разъема это может оказаться невозможным.

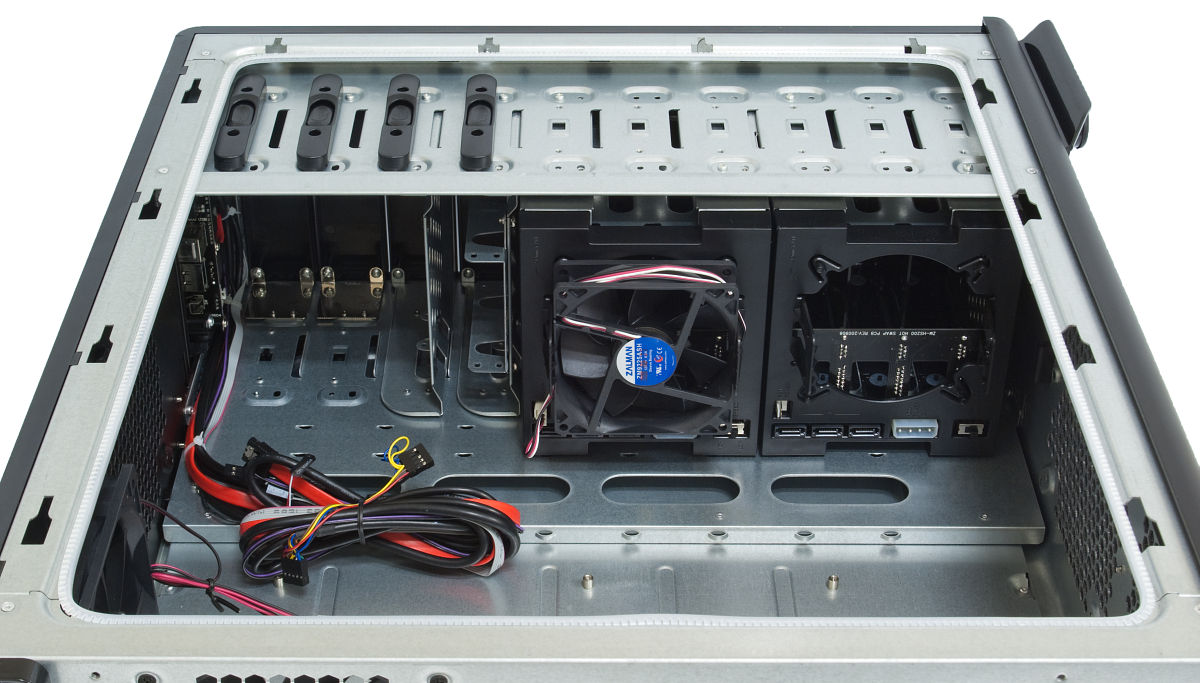

А вот взгляд на стойку накопителей заставляет сердца обладателей большого количества дисков биться чаще: в этом корпусе по умолчанию установлены две полноценные дисковые корзины, каждая на три диска. Что особенно приятно, они поддерживают горячее подключение дисков и доступ к ним без открывания корпуса.

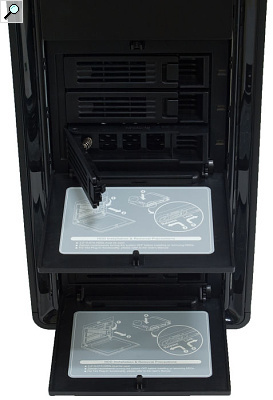

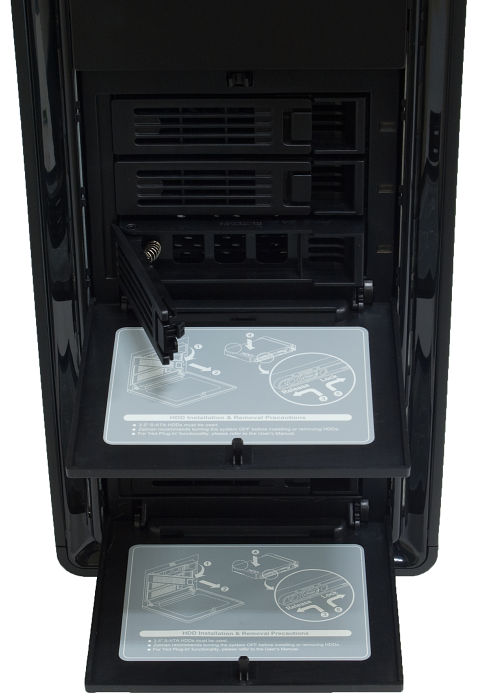

Снаружи доступ в корзины скрывается за откидными дверцами. Кстати, у компании Zalman есть схожая модель корпуса для более скромных пользователей — Zalman MS1000-HS1 практически полностью повторяет героя нашего обзора, но в нем установлена лишь одна корзина для дисков.

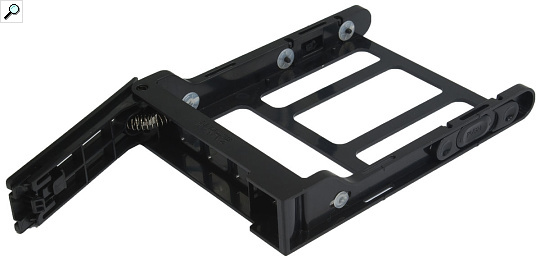

Ставить диски в корзину легко и приятно: достаем из корзины салазки, кладем в них диск, сдвигаем две небольшие планки, фиксируя диск в амортизирующих прокладках, и все — можно устанавливать. Немножко смущает только одно — салазки выполнены из довольно хлипкого на ощупь пластика. Впрочем, особых нагрузок на них и не предполагается, главное — чтобы не дребезжали при работе.

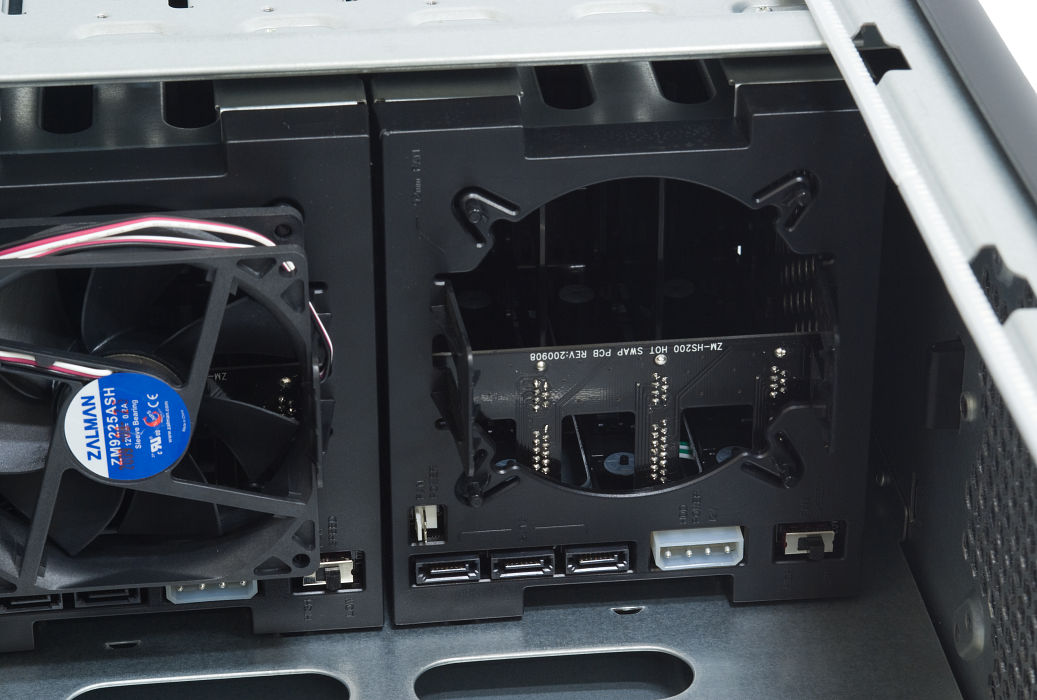

Что стало еще одним приятным впечатлением от корзины — так это решение вопроса с ее охлаждением. Поток воздуха в корзине создает 92-мм вентилятор, располагающийся на готовом креплении на ее задней части. Рядом расположен и 3-контактный разъем питания для него, интегрированный в общую систему питания корзины, так что на всю корзину требуется лишь один четырехштырьковый разъем от блока питания. Здесь же есть еще и небольшой переключатель, с помощью которого можно снизить скорость вращения вентилятора. По умолчанию в комплект входит лишь один вентилятор ZM9225ASH — для второй корзины вентилятор придется докупать самим.

В целом — конструкции до идеала не хватает, пожалуй, разве что более жестких металлических, а не пластиковых салазок для дисков.


Что касается крепления 5,25-дюймовых устройств, то оно схоже по конструкции с тем, как крепятся диски в салазках: для фиксации надо лишь нажать и сдвинуть небольшую планку. Очень удобно и просто. Впрочем, если данная система вам не подходит — от нее всегда можно избавиться и пользоваться старыми добрыми винтиками, все отверстия остались на месте.

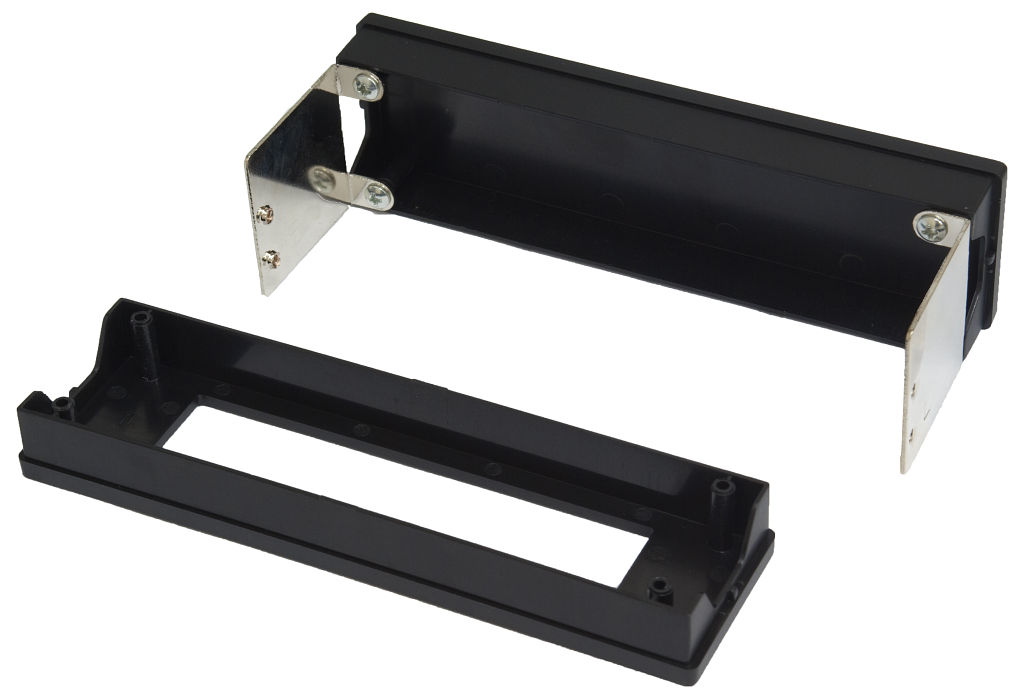

Заглушки отсеков на передней панели крепятся не уникальным, но редко встречающимся способом: они прикручиваются винтами к отверстиям в стойке накопителей. Если же вы хотите установить 3,5-дюмовое внешнее устройство, то вам надо сменить переднюю накладку на аналогичную, только с прорезью, воспользовавшись еще четырьмя винтами.


Любопытно, что в базовый комплект корпуса входят сразу двое салазок для установки 3,5-дюмовых устройств в 5,25-дюймовые отсеки. Причем эти салазки явно предназначаются для установки в них жестких дисков — это легко понять по наличию соответствующих смягчающих прокладок.

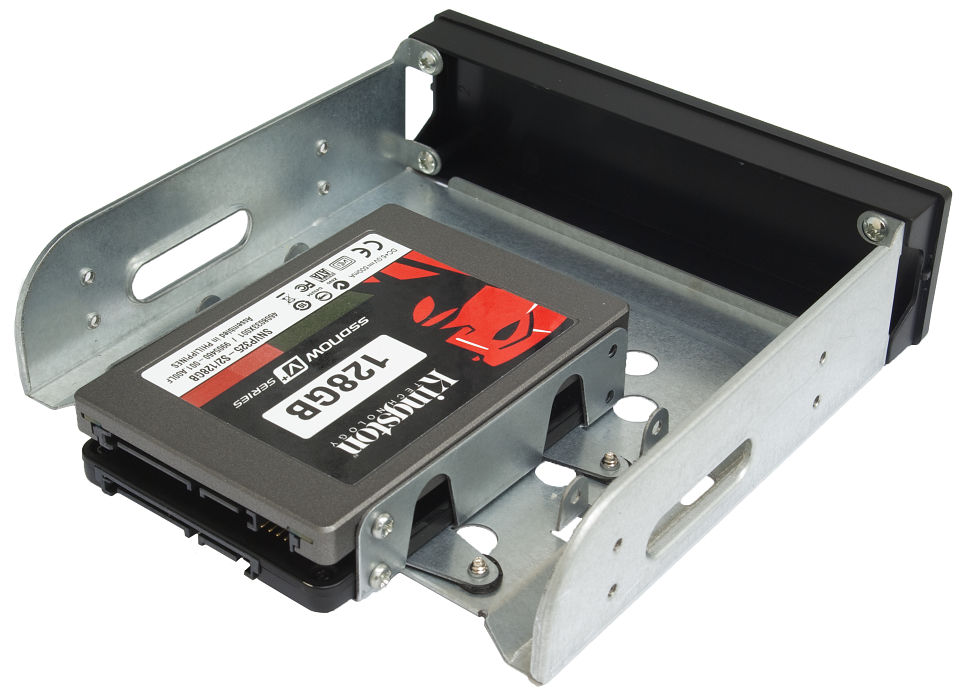

Но что особо порадовало, так это наличие одного специального переходника, позволяющего установить в салазки сразу два 2,5-дюймовых накопителя. Да, чувствуется, что компания держит руку на пульсе и знает о нарастающей среди энтузиастов популярности SSD.

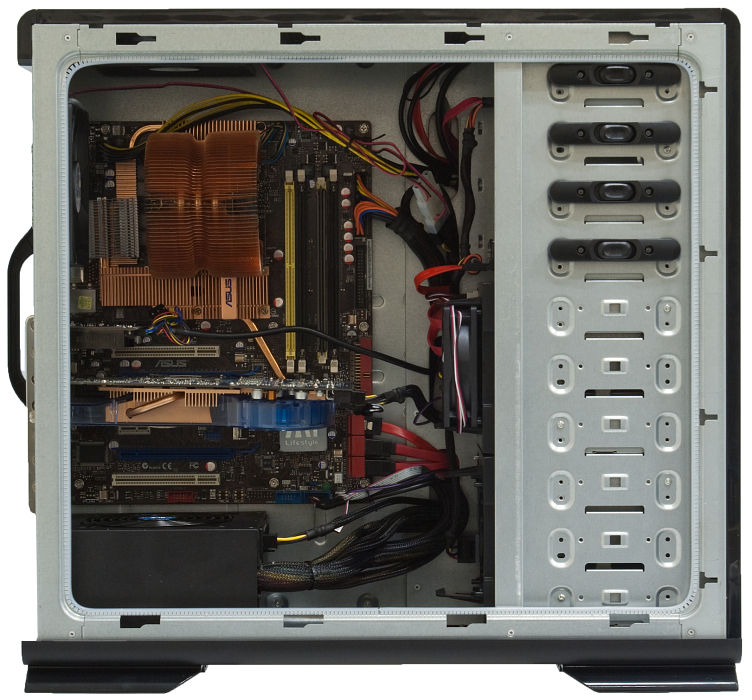

Сама сборка проходит без особых проблем, но вот укладка проводов... Из-за очень небольшой ширины «скрытого пространства» кабели приходилось укладывать очень долго и вдумчиво, чтобы суметь хотя бы просто закрыть боковую панель, при этом часть кабелей (со всевозможными разъемами) пришлось вывести обратно в основное пространство. В общем, в данной случае еще одного сантиметра ширины корпуса очень не хватает.

Что касается возможной длины установленных видеокарт, то от задней стенки до вентилятора на корзине есть целых 300 мм, что является отличным результатом. Ну а уж если вы являетесь счастливым обладателем ATI Radeon HD 5970, то и эта карта войдет в данный корпус, просто придется пожертвовать вентилятором напротив.

Спорные ощущения вызывает пространство над материнской платой — в принципе, оно больше, чем у конкурента, но все же войти в него смогут только совсем уж нетолстые радиаторы СВО.

Методика тестирования охлаждения


Тестирование проводится в закрытом и полностью собранном корпусе при постоянной внешней температуре 23 °С, за поддержание которой отвечает кондиционер. Поскольку мы придерживаемся версии о том, что большинство пользователей предпочитает малошумные системные блоки, то управление оборотами вентилятора на процессоре и системных вентиляторов (если, конечно, они подключаются через 3-контактный разъем к материнской плате) выставляется в режим «Silent» в BIOS материнской платы. В случае наличия в корпусе собственного контроллера, все подключенные к нему вентиляторы также переводятся на минимальные возможные скорости. Любые другие случаи мы будем указывать отдельно. Никаких изменений конфигурации воздушных потоков, не предусмотренных конструкцией корпуса, не проводится.

В качестве тестового стенда был выбран следующий набор комплектующих:

материнская плата ASUS P5E;
процессор Core 2 Duo E6850;
кулер Zalman CNPS9500 AT;
четыре жестких диска Western Digital Raptor WD740GD;
видеокарта HIS IceQ3 Radeon HD 3870;
2 ГБ памяти DDR2 Patriot PDC24G6400LLK с частотой 800 МГц;
Операционная система Microsoft Windows XP Professional SP2.

Для питания системы использовался Seasonic M12D SS-850EM (850 Вт).

Для снятия показания температур процессора применяется программа «ASUS PC Probe», поставляемая в комплекте с материнской платой. Температура жестких дисков измеряется с помощью программы «HDD Thermometer», а видеокарты — с помощью контрольной панели ее драйвера. Для измерения скорости вращения вентиляторов использовался оптический тахометр Velleman DTO2234.

Тестирование проводится в следующих режимах:

Idle — режим простоя компьютера;
IOMeter — на все жесткие диски одновременно запущен тест «Access time» из программы IOMeter, обеспечивающий максимальную нагрузку на диски;
Prime95 — запущена программа Prime95 в режиме «in-place large FFTs», обеспечивающем максимальную загрузку обоих ядер процессора;
3DMark06 — запущен 3DMark06 с разрешением 1280х1024 с максимально возможными настройками качества изображения.

Все показания температур снимаются минимум через полчаса работы в соответствующем режиме, после того, как их значения стабилизировались.

В качестве общей отправной точки ля сравнения результатов мы будем использовать данные, полученные на той же самой конфигурации, но собранной вне корпуса, на так называемом открытом стенде:


Оценка уровня шума проводится только субъективным методом в процессе тестирования описанной конфигурации.

Результаты тестирования


Сперва рассмотрим результаты для каждого корпуса, оценим, как изменяется качество охлаждения жестких дисков в зависимости от их размещения, и поговорим о шумности.

Во всех случаях нумерация жестких дисков идет сверху вниз.


В корпусе Cooler Master взаимное расположение дисков и вентилятора на передней панели было выбрано таким, что два верхних диска попадали в поток воздух, а два нижних — нет. Разница в охлаждении даже при минимальных оборотах вентиляторов оказалась весьма значительной: от трех до девяти градусов, в зависимости от выбора сравниваемой пары и нагрузки. Впрочем, даже на минимальных оборотах хуже всех охлаждаемый диск сумел удержаться в зоне приемлемых температур, не перешагнув планку 50 °С.


Увеличение оборотов до максимальных позволяет выиграть еще около четырех градусов. К сожалению, оно сопровождается заметным повышением шума: установленные в корпусе вентиляторы и при сниженных скоростях (600 об/мин для 140-мм и 700 об/мин для 140-мм модели) далеки от того, чтобы назвать их бесшумными, особенно хорошо слышно вентилятор на передней панели, ведь его отделяют от пользователя лишь два слоя сетки. А уж на полных оборотах вентиляторы становится отчетливо слышно, а корпус переходит в категорию «большинству будет комфортно, но апологеты тишины будут явно недовольны».


В корпусе Zalman три диска мы расположили в одной корзине с вентилятором, а последний (точнее, первый, согласно нашей системе нумерации) закрепили при помощи салазок в 5,25-дюймовом отсеке. Ну что ж, даже при минимальных оборотах вентиляторов все диски при любой нагрузке чувствуют себя комфортно — отличный результат, говорящий о грамотной реализации охлаждения в корпусе.


Перевод 92-мм вентилятора на максимальные обороты позволил отыграть еще пять градусов на дисках — им стало совсем комфортно и хорошо. Все удовольствие портил только шум: на максимальных оборотах этот вентилятор оказался несколько неприятен. Впрочем, возможно, что нам не повезло с экземпляром, поскольку даже при 1100 об/мин он характерно трещал, и это было легко различимо на слух. А вот 120-мм вентиляторы оставили о себе неплохое впечатление: да, их нельзя назвать совсем уж бесшумными, но для своих 1200 об/мин они достаточно тихи и, субъективно, лучше, чем у корпуса CoolerMaster

Отдельно хочется сказать о результатах тестирования дисков в корзине с отключенным вентилятором. Без нагрузки на диски они находились на краю комфортной зоны, но как только к ним начались постоянные обращения — температура поползла вверх. Когда она достигла 55 °С, мое сердце не выдержало и я прекратил этот эксперимент — стресс-тест жестких дисков на нагрев не входил в мои планы. Так что я бы настоятельно не рекомендовал использовать корзины этого корпуса в безвентиляторном варианте, если у вас более одного винчестера.

А теперь сравним корпуса между собой и с открытым стендом.

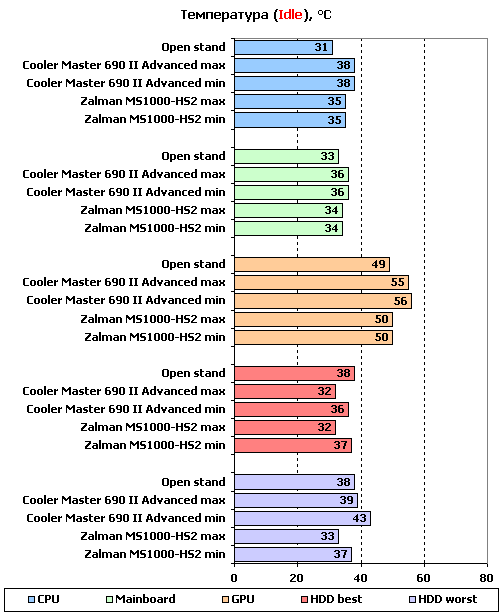

При минимальной нагрузке не сильно, но все же заметно выигрывает Zalman — все его компоненты охлаждаются чуть лучше, чем у конкурента. Любопытно, что мы видим достаточно большой разрыв в случае видеокарты, а ведь мы используем двухслотовый вариант с турбиной, которой не так уж и чувствителен к корпусному охлаждению.

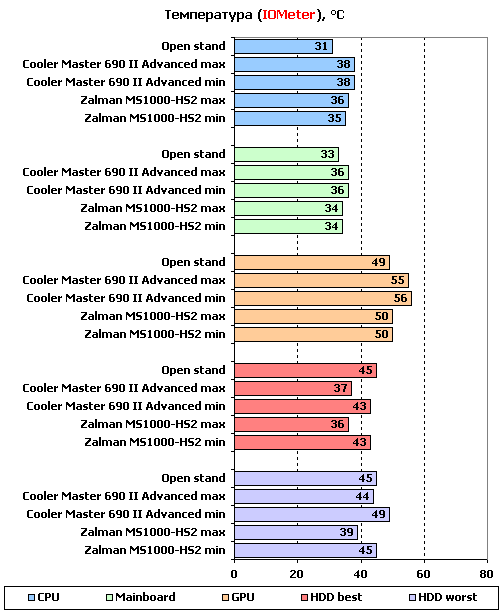

В ситуации с нагрузкой на жесткие диски картина довольно неоднозначная — диски за вентилятором в Cooler Master чувствуют себя не хуже, чем в Zalman, но те из них, кто лишен потока воздуха, нагреваются на пять градусов больше, что довольно существенно.

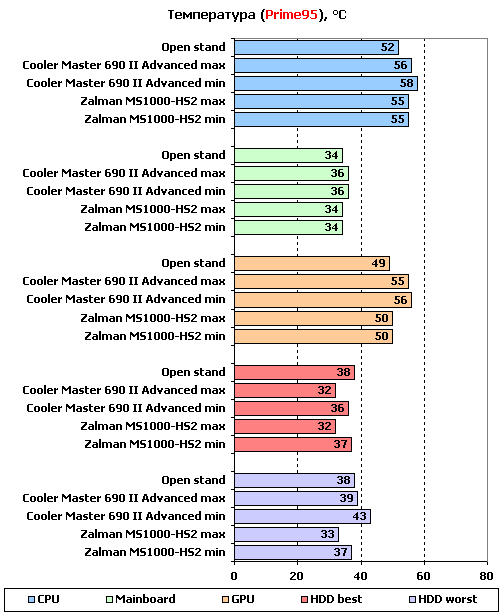

Большую нагрузку на процессор несколько комфортнее переживает опять же Zalman. Конечно, вывод вентиляторов в Cooler Master на полную скорость практически выравнивает температуры, но тогда этот корпус проигрывает по шумности.

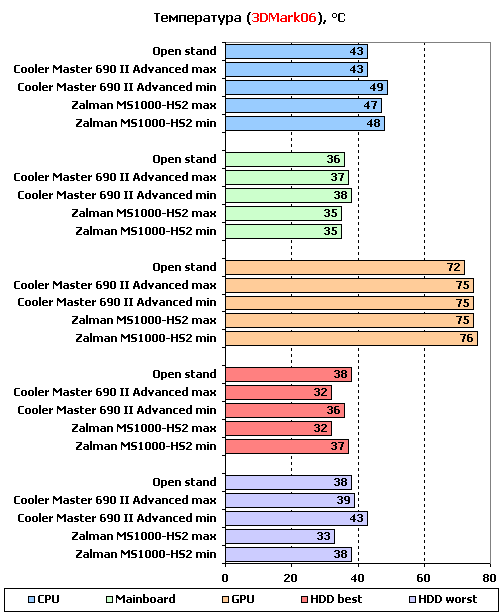

А вот при нагрузке, схожей с игровой, я бы сказал, что мы видим паритет. С дисками ситуация нам уже известна, на видеокартах полное равенство, материнская плата чуть больше греется в Cooler Master, но зато он лучше охлаждает процессор на максимальных оборотах, а их в данном случае будет не слышно за шумом видеокарты.

Подведение итогов


Начать заключение мне бы хотелось с того, что мне понравились оба корпуса. Действительно, и Cooler Master 690 II Advanced, и Zalman MS1000-HS2 являются пусть не идеальными, но очень хорошими корпусами, действительно универсальными, чтобы в них можно было собрать весьма широкий спектр конфигураций системных блоков. Оба корпуса предоставляют богатые возможности по настройке охлаждения «под себя» и приятно порадуют владельцев большого количества жестких дисков. И все же, различия есть. Так, Zalman просто подкупает двумя прекрасными корзинами для жестких дисков с горячим подключением оных, да и по шумовым характеристикам более приятен. На стороне же Cooler Master заметно более удобная в силу достаточной ширины система скрытой укладки шлейфов, богатейшие возможности по настройке охлаждения (шутка ли, до десяти вентиляторов), разборная нижняя часть стойки для жестких дисков и, конечно же, практически уникальная возможность подключения жестких дисков вне корпуса в виде X-Dock. Выбирайте сами, что вам больше нравится.
