XFX R7970 Double Dissipation Edition и тесты Radeon HD 7970 в режиме CrossFireX

Введение

В конце прошлого года мы изучили и протестировали несколько интересных видеокарт Radeon HD 69xx и HD 68xx на основе графических процессоров AMD «Cayman» и «Barts». Тогда с сожалением признавали тот факт, что такие безусловно интересные видеокарты появляются слишком уж поздно – можно сказать, что уже под закат «эры» шестого поколения видеокарт Radeon, поэтому актуальными их назвать было довольно сложно. С выходом новой седьмой серии видеокарт Radeon многие компании сразу же анонсировали свои оригинальные продукты, наделив их как фирменными системами охлаждения, так и повышенными частотами.

Компания XFX одной из первых представила оригинальную видеокарту XFX R7970 Double Dissipation Edition на новом графическом процессоре AMD «Tahiti XT» с GCN-архитектурой, а всего в ассортименте XFX уже значатся четыре продукта линейки HD 7970. Давайте познакомимся с новой видеокартой, изучим её особенности, систему охлаждения и проверим оверклокерский потенциал. А так как у нас есть возможность добавить в пару к XFX R7970 Double Dissipation Edition эталонную видеокарту AMD Radeon HD 7970, то дополнительно проверим их производительность в CrossFireX-режиме.

Технические характеристики

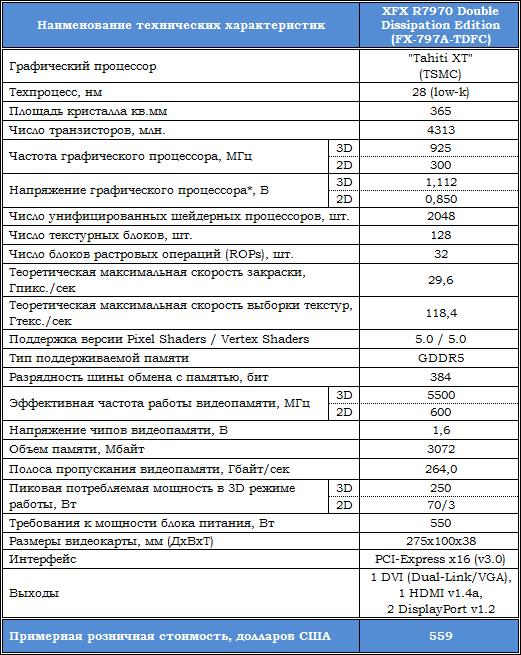

Технические характеристики XFX R7970 Double Dissipation Edition приведены в таблице:

* – может варьироваться в зависимости от экземпляра видеокарты.

Как видим, спецификации новой видеокарты XFX практически идентичны спецификациям эталонного образца AMD Radeon HD 7970. Разве что, длина видеокарты на 8 мм меньше и цена на 10 долларов США выше.

Упаковка и комплектация

Видеокарта поставляется в средних размеров картонной коробке с изображением двух ледяных символов «DD» на лицевой стороне:

Так, XFX как бы намекает потенциальному покупателю об эффективности оригинальной системы охлаждения XFX R7970 Double Dissipation Edition. Ниже указан объём памяти видеокарты, её тип и поддержка новой шины PCI Express 3.0. На обратной и боковых сторонах упаковки приведена исчерпывающая информация о продукте, его характеристиках, поддерживаемых технологиях, а также расписаны особенности системы охлаждения.

Видеокарта запечатана в отдельном отсеке в центре коробки, а сверху неё на картонной подложке лежат аксессуары:

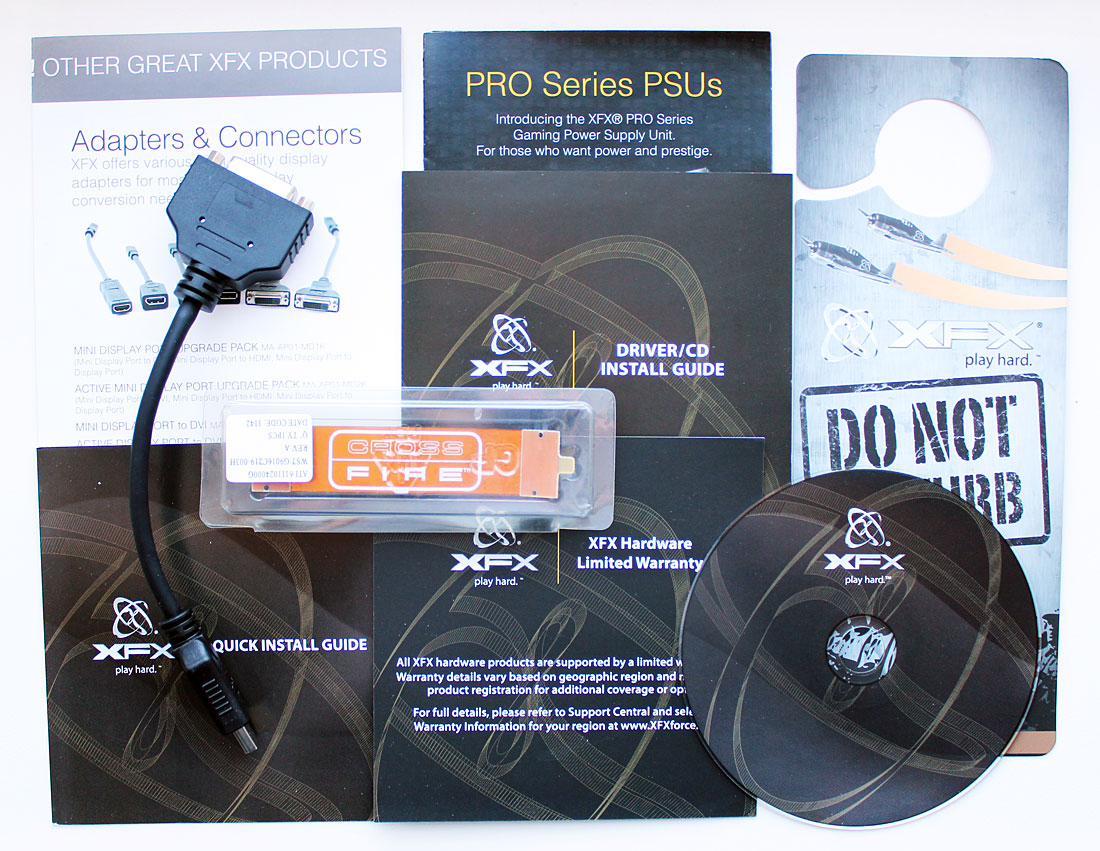

Комплектация, прямо сказать, бедная. Здесь только кабель-переходник с HDMI на DVI, соединительный мостик CrossFireX и компакт-диск с драйверами. Остальное, по большому счёту, малополезная «макулатура». Странно, что топовая видеокарта не комплектуется ни хотя бы одной актуальной игрой, ни каким-то приятным бонусом.

Розничная стоимость XFX R7970 Double Dissipation Edition составляет примерно 560 долларов США, а гарантийный срок равен одному году.

Конструктивные особенности

С первого взгляда на видеокарту XFX R7970 Double Dissipation Edition становится очевидно, что она серьёзно отличается от эталонного образца AMD Radeon HD 7970. Серебристый кожух системы охлаждения с двумя вентиляторами и ярко-красная накладка на верхней части видеокарты придают ей строгий, но в то же время притягательный внешний вид:

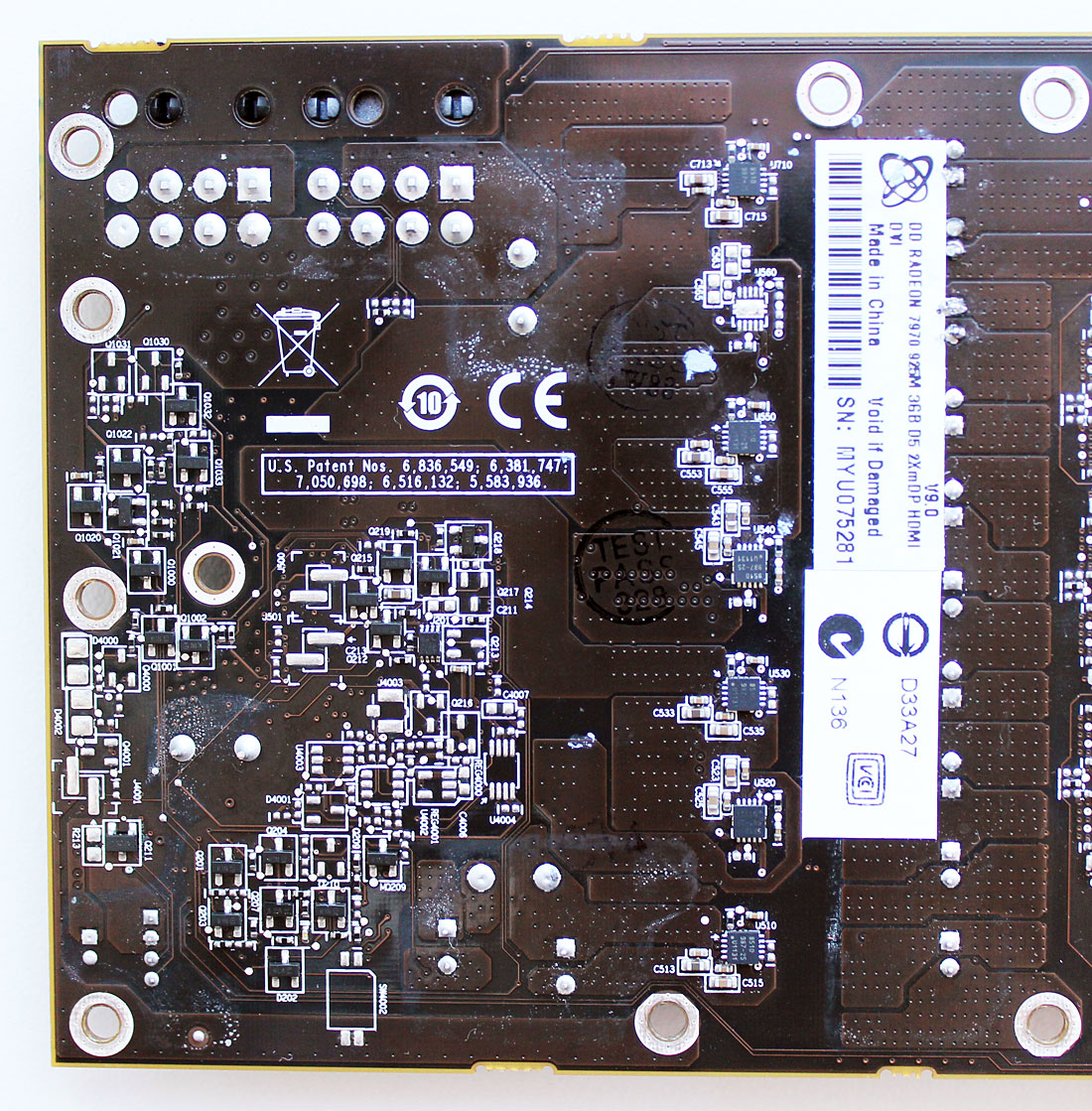

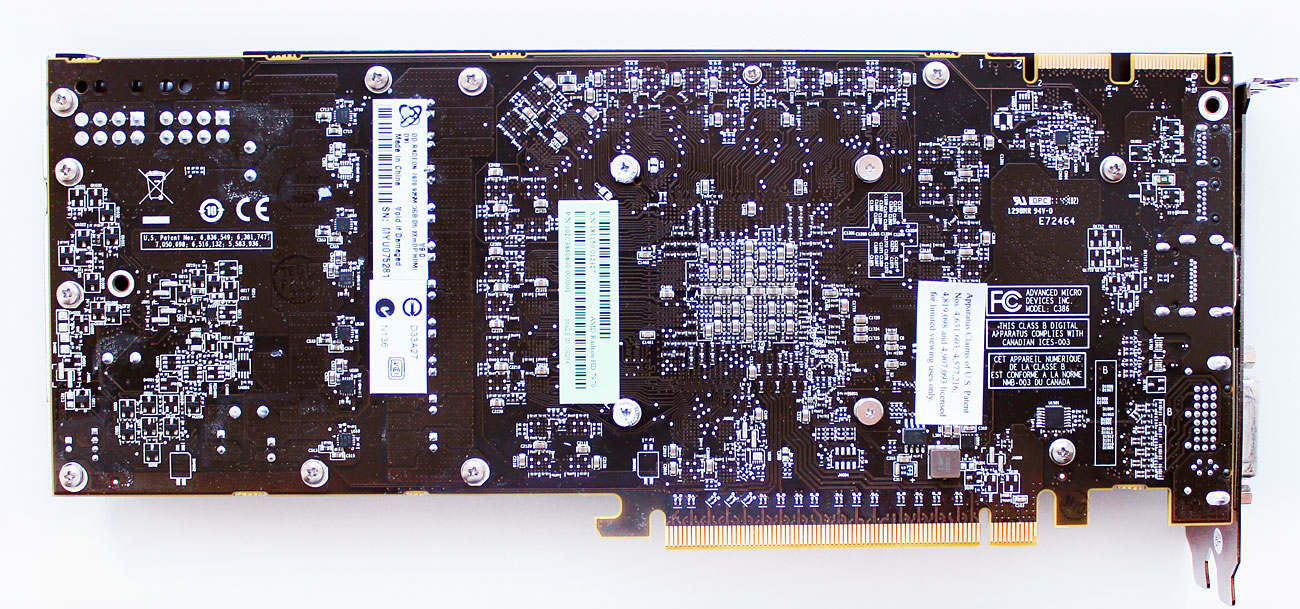

Обратная сторона печатной платы ничем не закрыта, как и у эталонной AMD Radeon HD 7970, поэтому следует быть аккуратным при обращении с ней. Длина видеокарты составляет 270 мм, высота и толщина – 100 и 38 мм, соответственно.

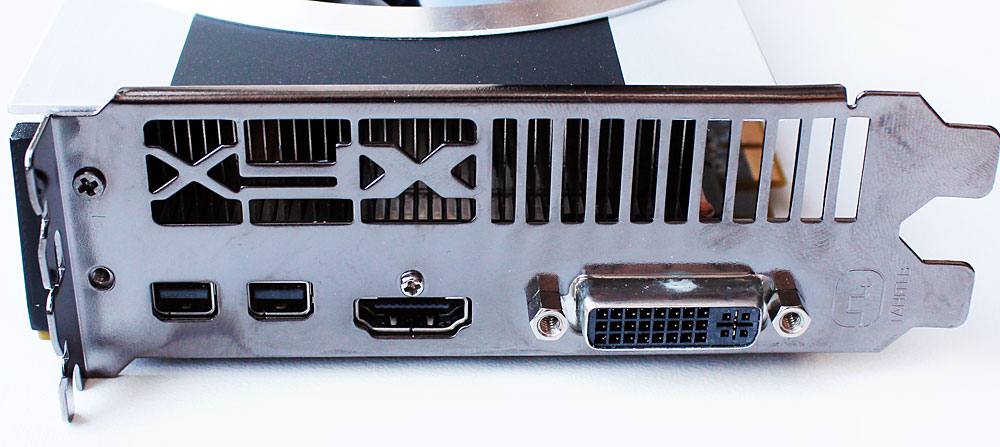

Выходы видеокарты точно такие же, как и у AMD Radeon HD 7970: один DVI-I с поддержкой высоких разрешений (Dual Link), один HDMI версии 1.4а и два DisplayPort версии 1.2:

Оригинальность панели с выходами придаёт присутствие символов «XFX» в решётке. То есть даже с этого ракурса можно узнать, чей перед нами продукт.

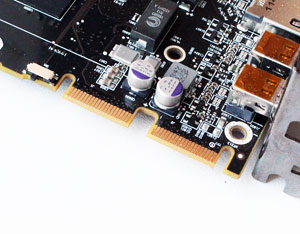

Никаких отличий в плане разъёмов питания, MIO и двойного BIOS у видеокарты XFX нет: здесь восьми- и шестиконтактными разъёмы для подключения дополнительного питания, два разъёма MIO для создания CrossFireX-конфигураций и переключатель выбора BIOS:

Напомним, что максимальное энергопотребление Radeon HD 7970 в 3D-режиме заявлено на отметке 250 Вт, а в 2D-режиме должно снижаться до 70 Вт и до 3 Вт при отключении монитора.

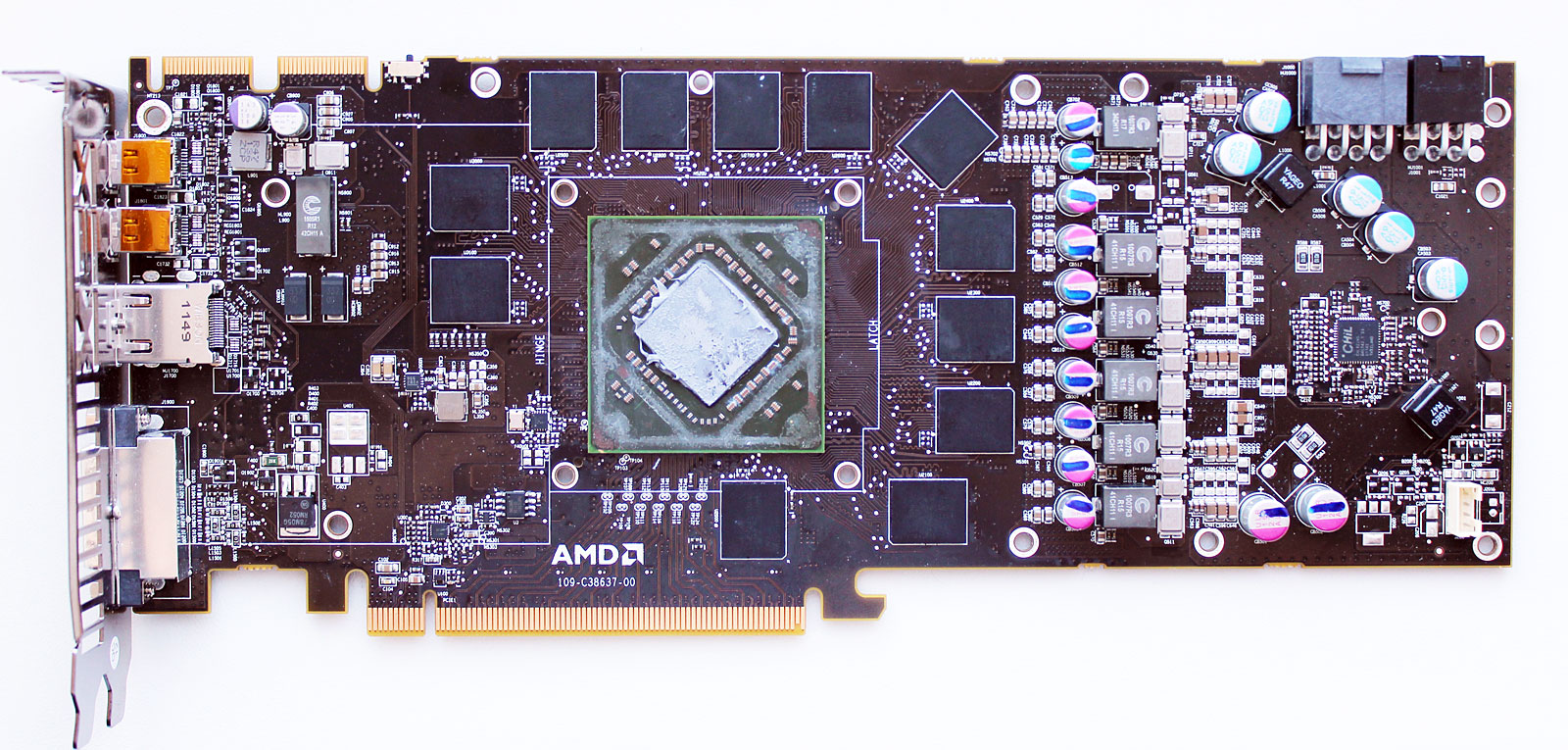

В XFX R7970 Double Dissipation Edition используется эталонная печатная плата, которую мы изучили в первом материале о Radeon HD 7970:

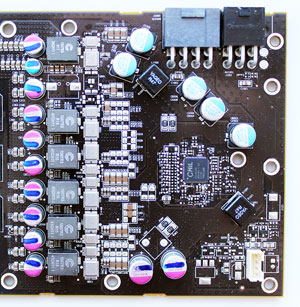

Как и на эталонной Radeon HD 7970, используется схема питания «5+1» на DirectFET-«мосфетах», где пять фаз приходятся на графический процессор и одна отведена на цепи питания видеопамяти:

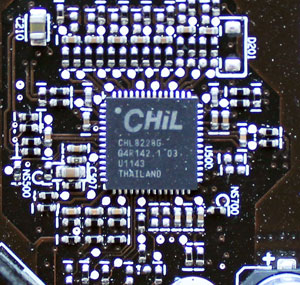

Контроллер CHiL CHL8228G, отвечающий за управление ими, не имеет собственного радиатора, и в системе охлаждения XFX, которую мы изучим чуть ниже, не охлаждается даже простым потоком воздуха:

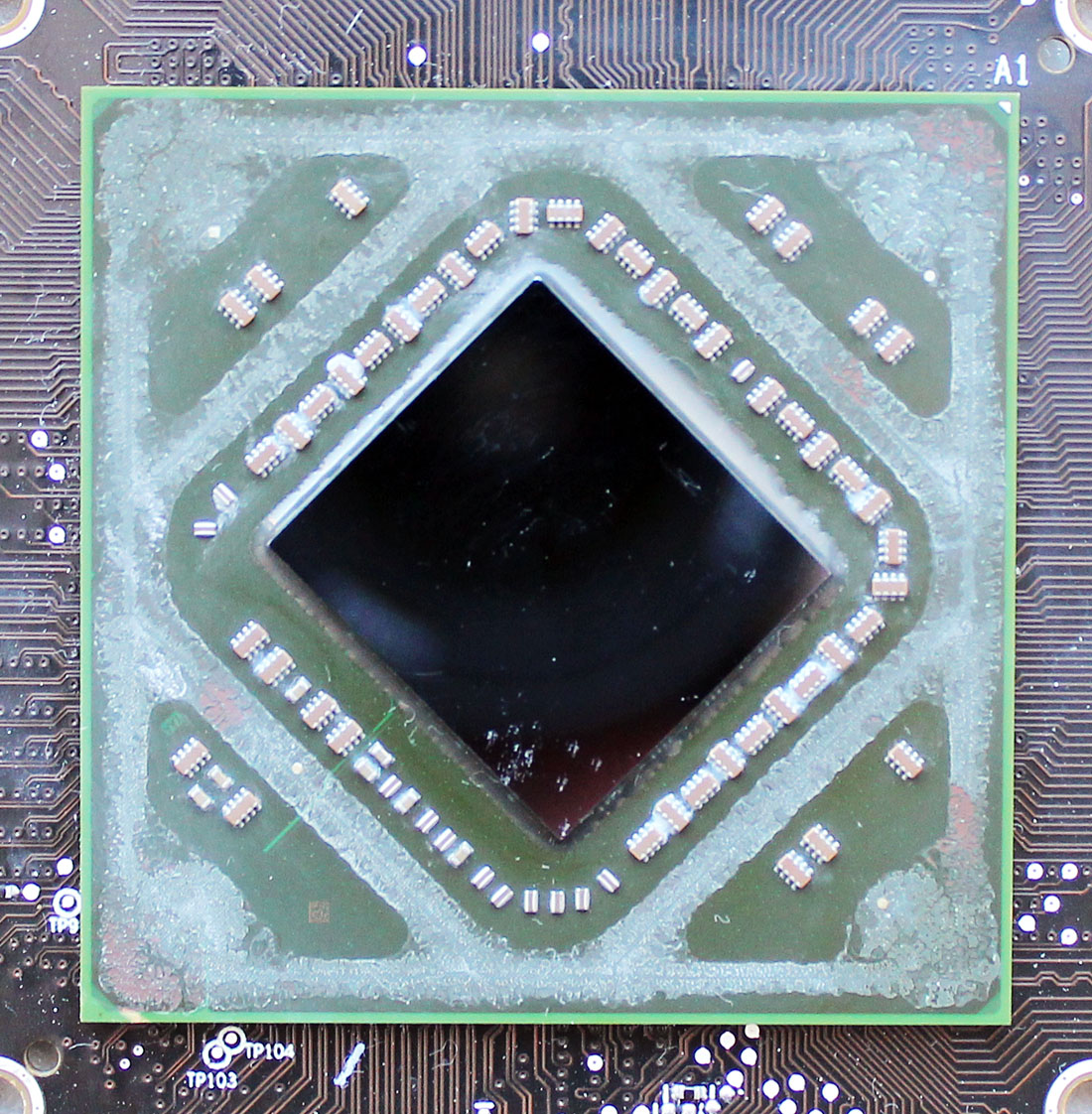

Защитную рамку 28-нм графического процессора снял предыдущий тестер видеокарты и забыл (поленился) приклеить назад:

Без неё GPU выглядит таким беззащитным, что его стало даже немного жалко. Конфигурация процессора также стандартна для Radeon HD 7970: 2048 унифицированных шейдерных процессора, 32 блока растеризации и 128 текстурных блока. В отличие от других моделей видеокарт XFX, на R7970 Double Dissipation Edition частота соответствует эталонной и в 3D-режиме составляет 925 МГц при напряжении 1,112 В, а в 2D-режиме снижается до 300 МГц при напряжении 0,85 В. Отличия от предыдущей протестированной нами видеокарты Radeon HD 7970 здесь только в питающем напряжении графического процессора, которое у данного экземпляра видеокарты XFX ниже.

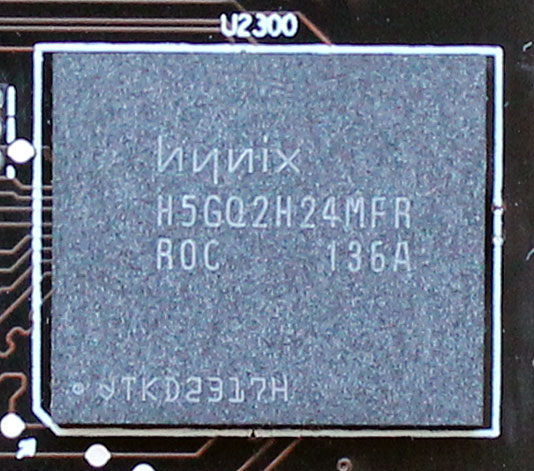

Видеокарта оснащена 3 Гбайт видеопамяти стандарта GDDR5, набранной 12 FCFBGA-микросхемами, расположенными на лицевой стороне печатной платы. Чипы, выпущенные компанией Hynix Semiconductor Inc., имеют маркировку H5GQ2H24MFR R0C:

Теоретическая эффективная частота памяти в 3D-режиме составляет 5500 МГц при напряжении 1,6 В, ширина шины обмена с памятью видеокарты равна 384 бит, а пропускная способность – 264 Гбайт/сек. В 2D-режиме частота снижается до 600 МГц (эффективных).

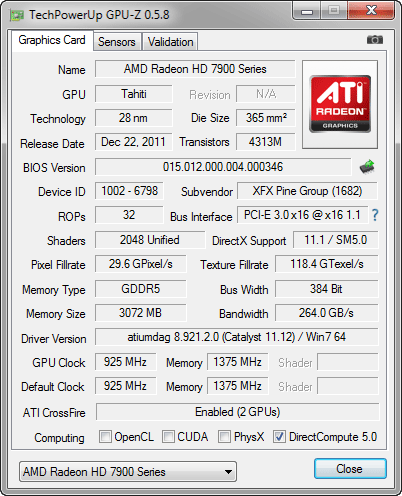

В результате спецификации XFX R7970 Double Dissipation Edition не отличаются от эталонной AMD Radeon HD 7970 и выглядят следующим образом:

Приведённый справа от скриншота GPU-Z показатель «ASIC quality», который можно вызвать из контекстного меню программы, индивидуален для каждой видеокарты/графического процессора и, теоретически, может означать качество GPU. Данная функция разработана специально для видеоадаптеров NVIDIA на чипах «Fermi» (GF10x и GF11x) и AMD семейства «Southern Islands» (Radeon HD 78xx и HD 79xx). ASIC quality отражает в процентах количественную оценку качества GPU, основанную на информации об электрических утечках. Как видим, у нашего экземпляра XFX R7970 Double Dissipation Edition эта оценка равна 76,6%. Теоретически, чем выше процент качества GPU, тем меньшее напряжение ему нужно для работы на номинальных частотах и тем больше шансов на хороший разгон с повышением напряжения.

По информации Алексея Николайчука (автора утилит RivaTuner и MSI Afterburner), зависимость напряжения GPU от его качества пропорциональна следующим образом:

ASIC quality <75% - 1,1750 В;
ASIC quality <80% - 1,1125 В;
ASIC quality <85% - 1,0500 В;
ASIC quality <90% - 1,0250 В;
ASIC quality <=100% - 1,0250 В.

Примечательно, что графический процессор нашей видеокарты XFX вполне соответствует этой зависимости.

В завершении обзора видеокарты добавим, что считанный с помощью утилиты GPU-Z и сохранённый BIOS вы можете скачать из файлового архива.

Система охлаждения и уровень шума

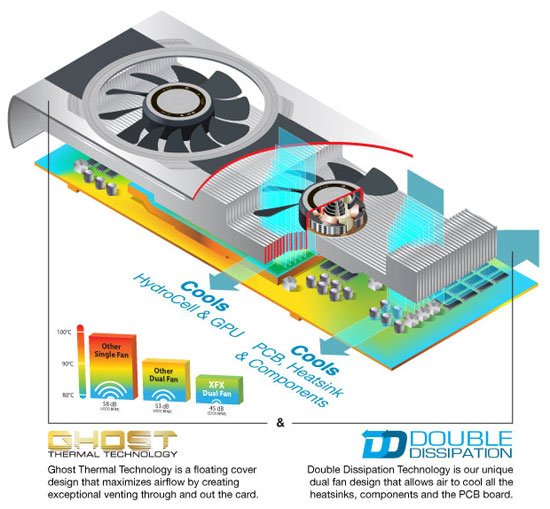

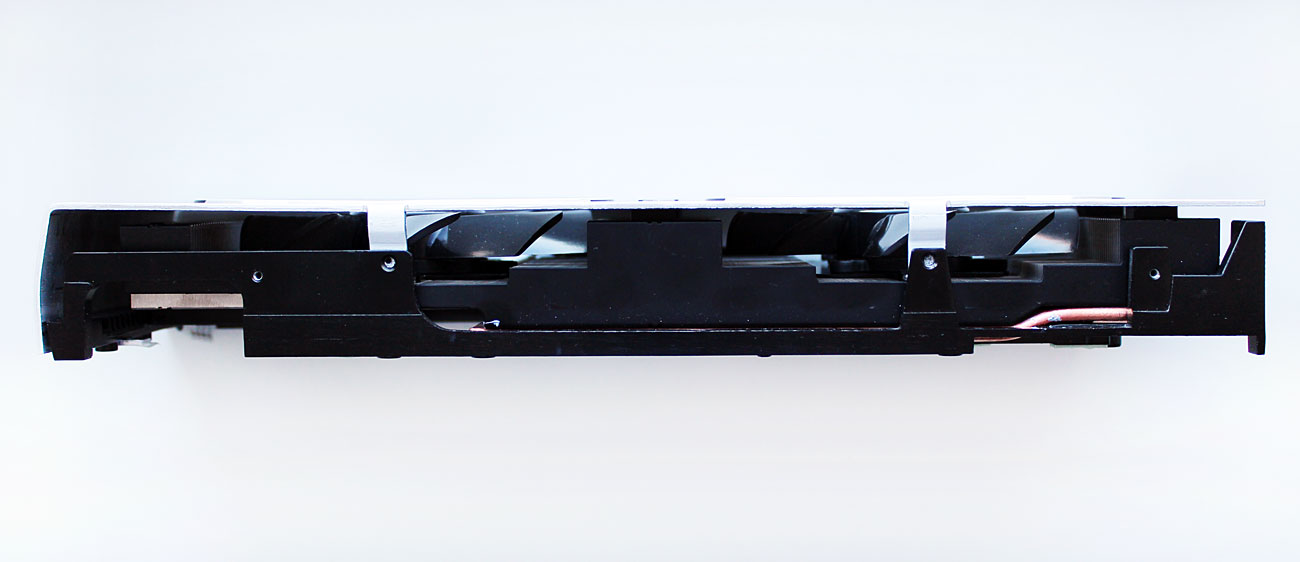

XFX R7970 Double Dissipation Edition оснащена оригинальной системой охлаждения, объединившей в себе две фирменные разработки компании: «GHOST» и «Double Dissipation». Первая предполагает покрытие воздушным потоком максимальной площади видеокарты с одновременным отводом горячего воздуха за её пределы. Вторая, чьё название мы видим в наименовании самой видеокарты, работает в совокупностью с первой и базируется на двух вентиляторах, которые нагнетают воздушный поток на радиатор и печатную плату:

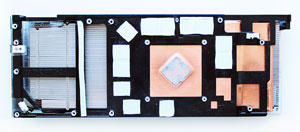

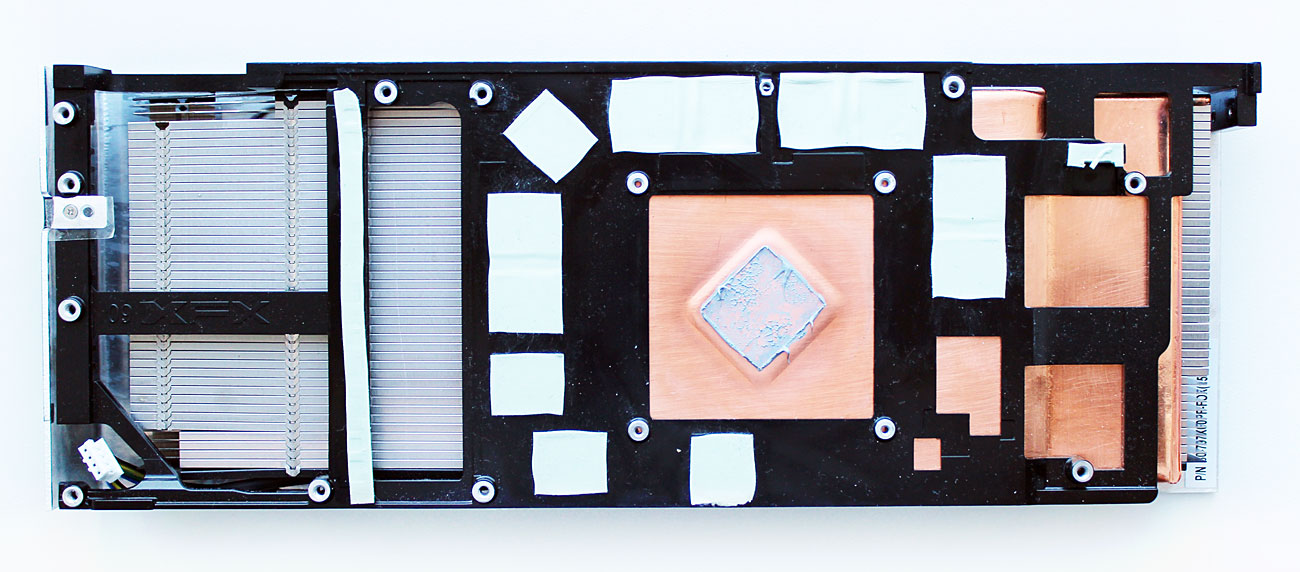

В то же время, мы не можем не отметить тот факт, что как раз печатной плате воздушного потока практически не достаётся, так как две трети основания радиатора заняты испарительной камерой, а одна треть заглушена загнутыми концами рёбер алюминиевого радиатора:

То есть печатная плата и силовые элементы на ней охлаждаются только чёрной металлической рамкой, контактирующей с ними через термопрокладки.

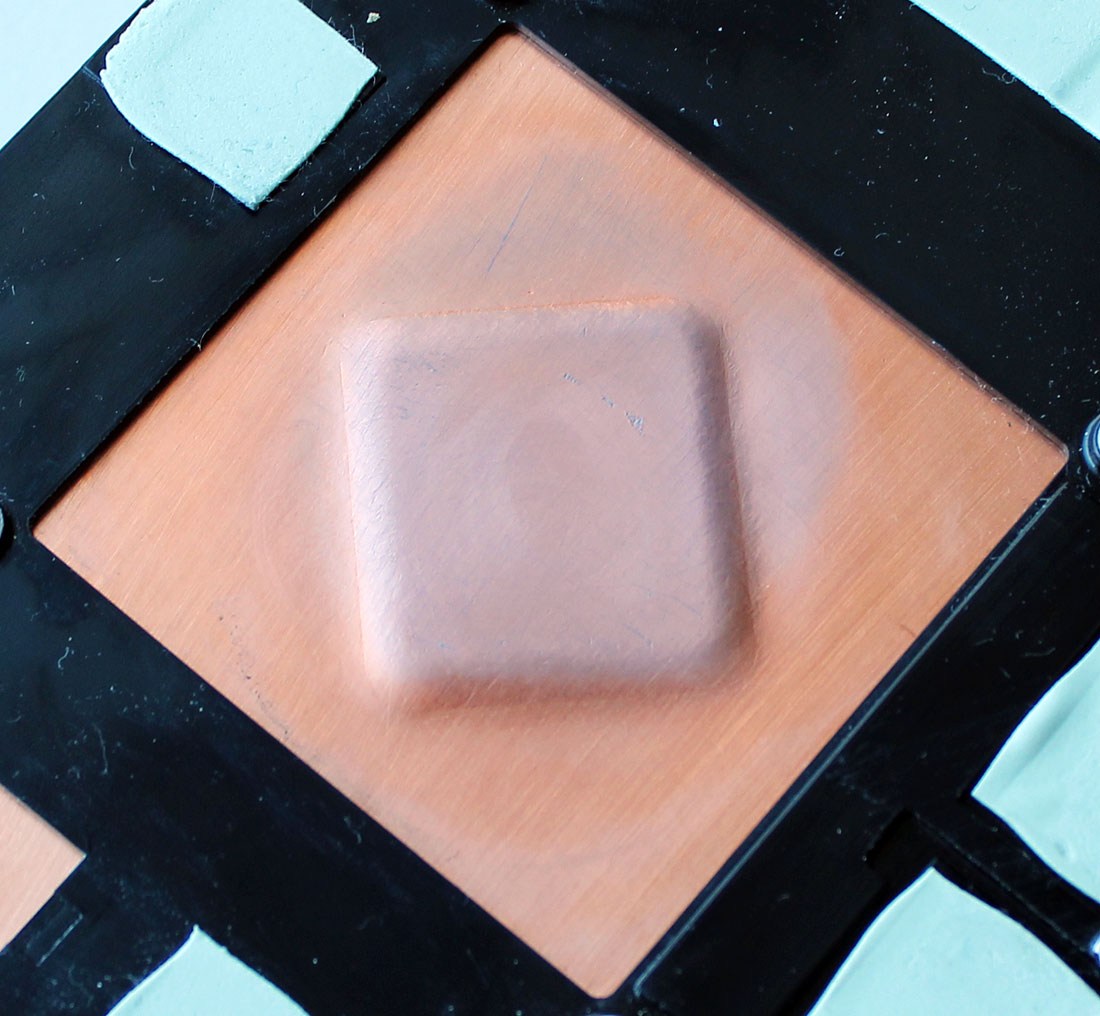

Контакт кристалла графического процессора с основанием медного теплосъемника осуществлён посредством термопасты. Кстати, качество обработки этого самого теплосъёмника не слишком хорошее:

Вся конструкция охлаждается двумя девятилопастными вентиляторами диаметром 84-мм, скорость которых изменяется посредством PWM-управления в диапазоне от 1400 до 3600 об/мин (по данным мониторинга).

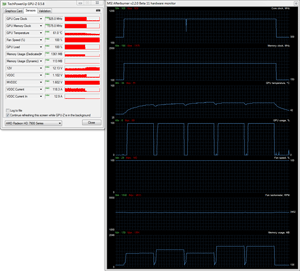

Для проверки температурного режима работы видеокарты в качестве нагрузки мы использовали пять циклов теста игры Aliens vs. Predator (2010) при максимальном качестве графики в разрешении 2560х1600 пикселей с анизотропной фильтрацией уровня 16х и с использованием сглаживания степени 4x. Для мониторинга температур и прочих параметров применялись программа MSI Afterburner версии 2.2.0 Beta 11 (позднее Beta 10) и утилита GPU-Z версии 0.5.8. Все тесты проводились в закрытом корпусе системного блока, конфигурацию которого вы сможете увидеть в следующем разделе статьи, при комнатной температуре 25 градусов Цельсия. Тестирование эффективности системы охлаждения видеокарты XFX R7970 Double Dissipation Edition было проведено с использованием термоинтерфейса ARCTIC MX-4.

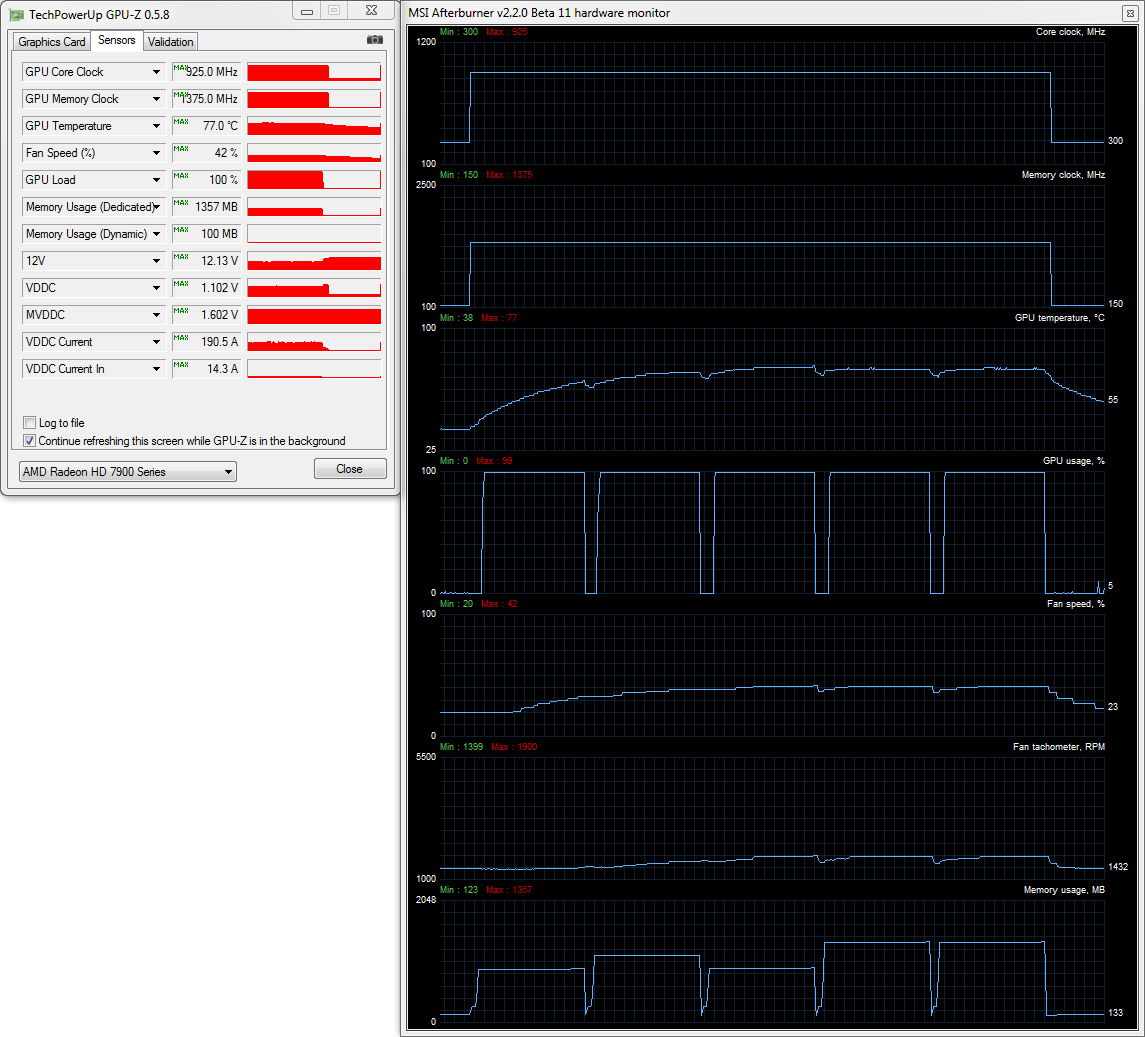

Посмотрим на результаты температурного теста в автоматическом режиме работы вентиляторов и при их максимальной скорости:


При автоматической регулировке скорости вращения вентиляторов графический процессора видеокарты XFX R7970 Double Dissipation Edition прогрелся до 77 градусов Цельсия, что на 8 градусов Цельсия ниже температуры, продемонстрированной эталонной видеокартой AMD Radeon HD 7970 в тех же условиях. Результат неплохой, но стоит обратить внимание на скорость вентиляторов при этом, которая достигла лишь 1900 об/мин и результат становится превосходным! В то же время, мы не можем сказать, что при таких оборотах систему охлаждения видеокарты становится «едва лишь слышно», но эталонная турбина шумит в тех же условиях на своих 2650 об/мин намного сильнее. При максимальной скорости двух вентиляторов XFX R7970 Double Dissipation Edition температура графического процессора снижается до 61 градуса Цельсия, хотя, конечно, видеокарта в таком режиме становится весьма шумной. Кстати, о шуме.

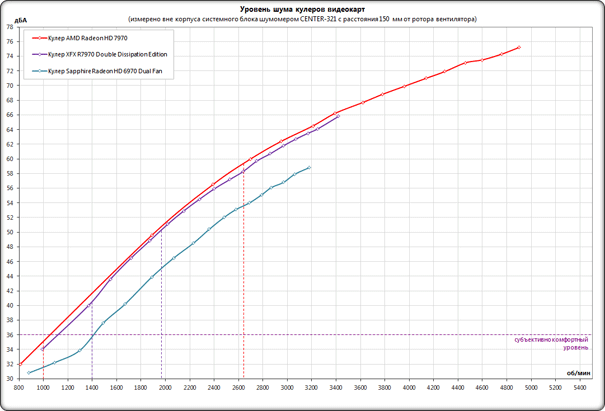

Измерение уровня шума систем охлаждения осуществлялось с помощью электронного шумомера CENTER-321 после часа ночи в полностью закрытой комнате площадью около 20 м² со стеклопакетами. Уровень шума измерялся вне корпуса системного блока, когда источником шума в комнате являлся только система охлаждения и её вентиляторы. Шумомер, зафиксированный на штативе, всегда располагался строго в одной точке на расстоянии ровно 150 мм от ротора вентилятора/турбины кулера. Материнская плата, в которую была вставлена видеокарта с установленной на неё системой охлаждения, размещалась на самом углу стола на пенополиуретановой подложке. Нижняя граница измерений шумомера составляет 29,8 дБА, а субъективно комфортный (не путать с низким) уровень шума при измерениях с такого расстояния находится около отметки 36 дБА. Скорость вращения вентиляторов изменялась во всём диапазоне их работы с помощью специального точного контроллера путём изменения питающего напряжения с шагом 0,5 В.

Помимо эталонной системы охлаждения AMD Radeon HD 7970, для сравнения мы включили на диаграмму результаты измерений уровня шума системы охлаждения видеокарты Sapphire Radeon HD 6970 Dual Fan, оснащённой одним из самых тихих альтернативных кулеров. Вот какие результаты мы получили:

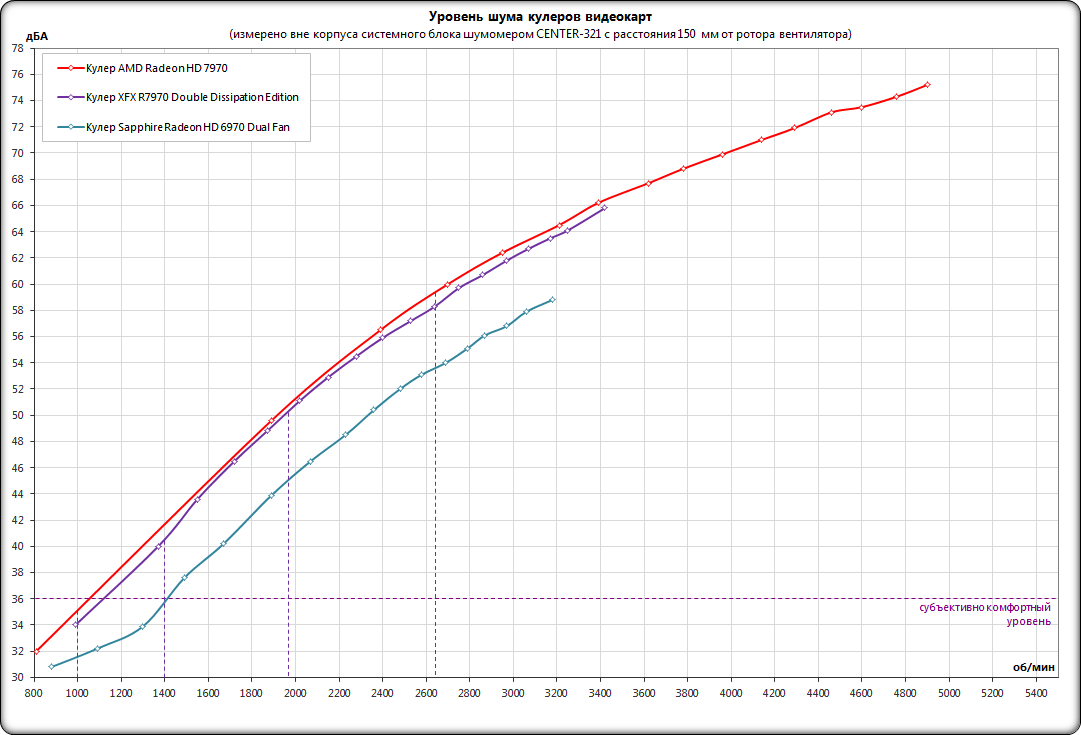

Оказалось, что кривая уровня шума системы охлаждения XFX R7970 Double Dissipation Edition очень близка к кривой уровня шума эталонной системы охлаждения AMD Radeon HD 7970. Однако, вентиляторы видеокарты XFX в режиме нагрузки функционируют на более низких скоростях и за счёт чего система охлаждения оказывается значительно тише эталонного кулера. В то же время отметим, что кулер Sapphire Radeon HD 6970 Dual Fan выигрывает по уровню шума у кулера XFX R7970 Double Dissipation Edition во всём скоростном диапазоне.

Оверклокерский потенциал

При проверке оверклокерского потенциала наш экземпляр XFX R7970 Double Dissipation Edition продемонстрировал вполне типичный для HD 7970 результат, разогнавшись по графическому процессору с 925 до 1140 МГц (+23,2%), а по эффективной частоте видеопамяти с 5500 до 7160 МГц (+30,2%):

Постепенное повышение напряжения на графическом процессоре с номинальных 1,112 В вплоть до 1,300 В не позволило достичь более высокой частоты GPU, хотя отдельные тесты (такие, как 3DMark Vantage или Unigine Heaven) видеокарта стабильно проходила на 1250 МГц при 1,24 В. Тем не менее, ввиду появления дефектов изображения в таких играх, как Aliens vs. Predator (2010), Metro 2033: The Last Refuge и нескольких других мы были вынуждены вернуться к частоте, достигнутой при номинальном напряжении графического процессора.

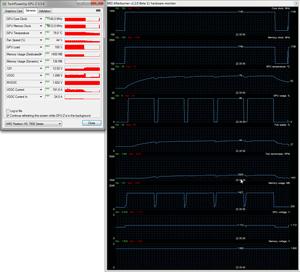

После разгона видеокарты температурный режим её графического процессора вырос всего на 2 градуса Цельсия, а скорость вращения турбины повысилась на 130 об/мин:

На наш взгляд, в сравнении с эталонным кулером AMD Radeon HD 7970 и с учётом огромной разницы в уровне шума результат просто великолепный.

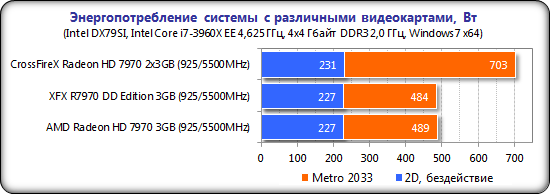

Энергопотребление

Измерение энергопотребления системы с различными видеокартами осуществлялось с помощью многофункциональной панели Zalman ZM-MFC3, которая показывает потребление системы «от розетки» в целом (без учёта монитора). Измерение было проведено в 2D-режиме, при обычной работе в Microsoft Word или интернет-«серфинге», а также в 3D-режиме, нагрузка в котором создавалась с помощью трёхкратного теста из игры Metro 2033: The Last Refuge в разрешении 2560х1600 при максимальных настройках качества графики. Вот какие результаты были получены:

Несмотря на более низкое напряжение графического процессора видеокарты XFX R7970 Double Dissipation Edition, потребляет она практически столько же, сколько и эталонная AMD Radeon HD 7970. Разница в 4 Вт может быть вызвана, как разницей в напряжении GPU, так и разницей в потреблении вентиляторов и турбины, а то и вовсе погрешностью измерений. Система с двумя видеокартами Radeon HD 7970 при работе в CrossFireX-режиме потребляет примерно на 215-220 Вт электроэнергии больше, чем система с одной такой видеокартой. Особенно обращает на себя внимание тот факт, что при переходе в 2D-режим вторая видеокарта попросту отключается и турбина останавливается, а энергопотребление такое же, как и с одной видеокартой в системе. Очень полезная и практичная функция в новых Radeon HD 7970, надо признать.

Тестовая конфигурация, инструментарий и методика тестирования

Тестирование видеокарт было проведено на системе следующей конфигурации:

Системная плата: Intel Siler DX79SI (Intel X79 Express, LGA 2011, BIOS 0380 от 28.11.2011);
Центральный процессор: Intel Core i7-3960X Extreme Edition 3,3 ГГц (Sandy Bridge-E, C1, 1,2 В, 6x256 Kбайт L2, 15 Мбайт L3);
Система охлаждения CPU: Phanteks PH-TC14PЕ (2x140 мм, 900 об/мин);
Термоинтерфейс: ARCTIC MX-4;
Оперативная память: DDR3 4x4 Гбайт Mushkin Redline (2133 МГц, 9-11-10-28, 1,65 В);
Видеокарты:

AMD Radeon HD 7970 3 Гбайт/384 бит GDDR5, 925/5500 МГц;
XFX R7970 Double Dissipation Edition 3 Гбайт/384 бит GDDR5, 925/5500 МГц;

Системный диск: SSD 256 Гбайт Crucial m4 (SATA-III, CT256M4SSD2, BIOS v0009);
Диск для программ и игр: Western Digital VelociRaptor (SATA-II, 300 Гбайт, 10000 об/мин, 16 Мбайт, NCQ) в коробке Scythe Quiet Drive 3,5";
Архивный диск: Samsung Ecogreen F4 HD204UI (SATA-II, 2 Тбайт, 5400 об/мин, 32 Мбайт, NCQ);
Корпус: Antec Twelve Hundred (передняя стенка – три Noiseblocker NB-Multiframe S-Series MF12-S2 на 1020 об/мин; задняя – два Noiseblocker NB-BlackSilentPRO PL-1 на 1020 об/мин; верхняя – штатный 200-мм вентилятор на 400 об/мин);
Панель управления и мониторинга: Zalman ZM-MFC3;
Блок питания: Xigmatek «No Rules Power» NRP-HC1501 (1500 Вт), 140-мм вентилятор;
Монитор: 30" Samsung 305T Plus.

Так как в предыдущей статье мы достаточно подробно сравнили производительность AMD Radeon HD 7970 с другими видеокартами, то в сегодняшней ограничимся тестами двух этих видеокарт в CrossFireX-режиме:

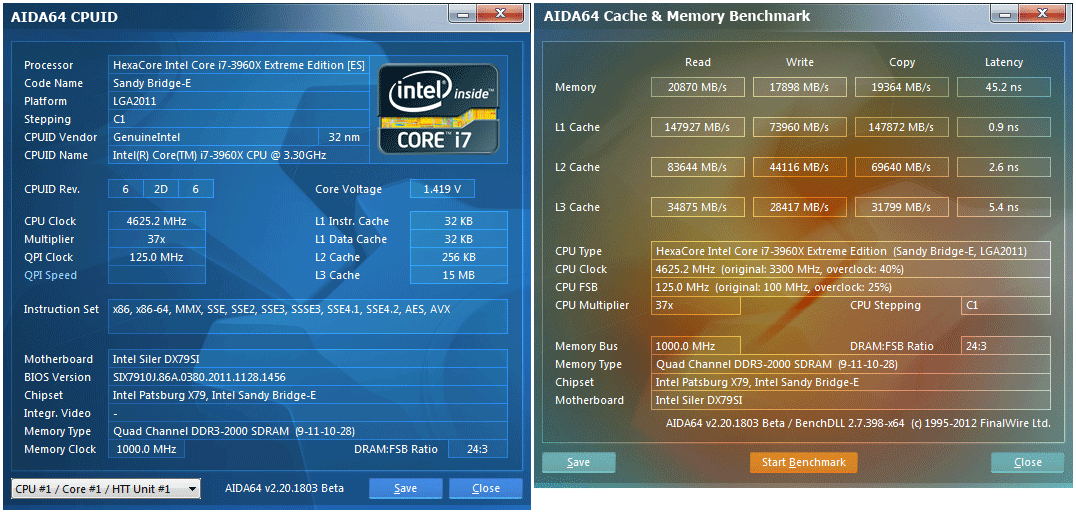

Для снижения зависимости производительности видеокарт от скорости платформы, 32-нм шестиядерный процессор при множителе 37, опорной частоте 125 МГц и активированной функции «Load-Line Calibration» был разогнан до 4,625 ГГц при повышении напряжения в BIOS материнской платы до 1,45 В:

Технология «Hyper-Threading» активирована. При этом 16 Гбайт оперативной памяти функционировали на частоте 2,133 ГГц с таймингами 9-11-10-28 при напряжении 1,65 В.

Тестирование, стартовавшее 25 января 2012 года, было проведено под управлением операционной системы Microsoft Windows 7 Ultimate x64 SP1 со всеми критическими обновлениями на указанную дату и с установкой следующих драйверов:

чипсет материнской платы Intel Chipset Drivers – 9.3.0.1019 WHQL от 22.12.2011;
библиотеки DirectX End-User Runtimes, дата выпуска – 30 ноября 2010 года;
драйверы видеокарт на графических процессорах AMD – Catalyst 11.12 (8.921.2 RC11) от 25.01.2012 + Catalyst Application Profiles (CAP3) от 18.01.2012;

Производительность видеокарт была проверена в двух разрешениях: 1920х1080 и 2560х1600 пикселей. Для тестов были использованы два режима качества графики: «Quality + AF16x» – качество текстур в драйверах по-умолчанию с включением анизотропной фильтрации уровня 16х, и «Quality + AF16x + MSAA 4х(8х)» с включением анизотропной фильтрации уровня 16х и полноэкранного сглаживания степени 4x или 8x, в случаях, когда среднее число кадров в секунду оставалось достаточно высоким для комфортной игры. Включение анизотропной фильтрации и полноэкранного сглаживания выполнялось непосредственно в настройках игр. Если данные настройки в играх отсутствовали, то параметры изменялись в панели управления драйверов Catalyst. Там же была отключена вертикальная синхронизация. Больше никаких изменений в настройки драйверов не вносились.

Нам удалось вернуть в тестовый список игру Crуsis 2, а также включить в новый тест в игре Battlefield 3. Кроме этого, последнее обновление получила популярная стратегия StarCraft 2: Wings of Liberty, для которой была записана новая тестовая сцена. Теперь список тестовых приложений состоит из двух полусинтетических пакетов, одного техно-демо и 15 игр:

3DMark Vantage (DirectX 10) – версия 1.0.2.1, профили настроек «Performance» и «Extreme» (тестировались только основные тесты);
3DMark 2011 (DirectX 11) – версия 1.0.3.0, профили настроек «Performance» и «Extreme»;
Unigine Heaven Demo (DirectX 11) – версия 2.5, максимальные настройки качества, тесселляция на уровне «extreme», AF16x, разрешение 1280х1024 без MSAA и 1920х1080 с MSAA 8x;
S.T.A.L.K.E.R.: Call of Pripyat (DirectX 11) – версия 1.6.02, профиль настроек «Улучшенное динамическое освещение DX11» с дополнительным выставлением вручную всех параметров на максимум, тестировалась собственная демо-запись «cop03» на уровне «Затон»;
Left 4 Dead 2 (DirectX 9) – версия игры 2.0.8.8, максимальное качество, тестировалась собственная демо-запись «d81» (два цикла) на карте «Gold Stream (Beta)», этапе «Alpine Greek»;
Metro 2033: The Last Refuge (DirectX 10/11) – версия 1.2, использовался официальный тест, настройки качества «Very High», тесселляция, DOF включено, использовалось ААА-сглаживание, двойной последовательный проход сцены «Frontline»;
Just Cause 2 (DirectX DX10.1) – версия 1.0.0.2, максимальные настройки качества, методики «Размытие фона» и Симуляция воды GPU» активированы, двойной последовательный проход демо-записи «Тёмная башня»;
Aliens vs. Predator (2010) (DirectX 11) – «Texture Quality» в режиме «Very High», «Shadow Quality» в режиме «High», технология SSAO включена, два цикла теста в каждом разрешении;
Lost Planet 2 (DirectX 11) – версия игры 1.0, максимальные настройки качества графики, размытие движения включено, использовался тест производительности «В»;
StarCraft II: Wings of Liberty (DirectX 9) – версия игры 1.4.2, все настройки графики на уровень «Extreme», физика «Ультра», отражения включены, двукратный двухминутный тест собственного демо «bench2»;
Sid Meier's Civilization V (DirectX 11) – версия игры 1.0.1.348, максимальные настройки качества графики, двойной прогон «дипломатического» теста из пяти самых тяжёлых сцен;
Tom Clancy's H.A.W.X. 2 (DirectX 11) – версия 1.04, максимальные настройки качества графики, тени активированы, тесселляция включена, двойной прогон тестовой сцены;
Total War: Shogun 2 (DirectX 11) – версия 2.0, встроенный тест (битва при Sekigahara) на максимальных настройках качества графики и использовании в одном из режимов MSAA 2x;
Crysis 2 (DirectX 11) – версия 1.9, использовался Adrenaline Crysis 2 Benchmark Tool v1.0.1.13 BETA, профиль настроек качества графики «Ultra High», текстуры высокого разрешения активированы, двукратный цикл демо-записи на сцене «Times Square»;
DiRT 3 (DirectX 11) – версия 1.2, встроенный тест на трассе «Aspen» при максимальных настройках качества графики;
Hard Reset Demo (DirectX 9) – встроенный в демо-версию тест при Ultra-качестве графики, один проход тестовой сцены;
Batman: Arkham City (DirectX 11) – версия 1.2, максимальные настройки качества графики, физика отключена, двойной последовательный проход встроенного в игру теста;
Battlefield 3 (DirectX 11) – версия 1.3, все настройки качества графики на «Ultra», двойной последовательный проход заскриптованной сцены из начала миссии «На охоту» продолжительностью 110 секунд.

Более подробное описание методик тестирования видеокарт и графических настроек в некоторых из перечисленных играх вы можете найти в специально для этого созданной ветке нашей конференции, а также поучаствовать в обсуждении и совершенствовании этих методик.

Если в играх реализована возможность фиксации минимального числа кадров в секунду, то оно также отражалось на диаграммах. Каждый тест проводился дважды, за окончательный результат принималось лучшее из двух полученных значений, но только в случае, если разница между ними не превышала 1%. Если отклонения прогонов тестов превышали 1%, то тестирование повторялось ещё, как минимум, один раз, чтобы получить достоверный результат.

Результаты тестов производительности

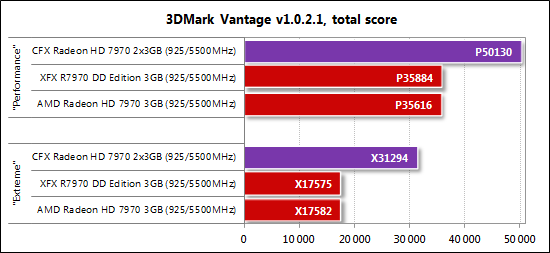

3DMark Vantage

На таких видеокартах, как Radeon HD 7970 тестовый пакет 3DMark Vantage сильно зависим от скорости платформы, в которой эти видеокарты установлены, а в CrossFireX-режиме такая зависимость проявляется вдвойне. Как видим, ситуацию не спасает даже быстрый шестиядерный процессор с разгоном до 4,625 МГц и скоростная память. В режиме «Performance» прирост производительности в CrossFireX составил всего 40%, а в более ресурсоёмком «Extreme» поднялся до 78%.

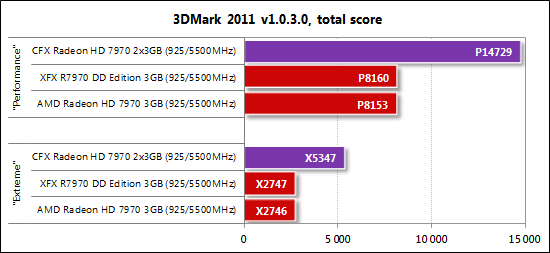

3DMark 2011

Куда более ресурсоёмкий 3DMark 2011 позволил раскрыть практически весь потенциал тандема из двух самых быстрых однопроцессорных видеокарт. Так, в «лёгком» графическом режиме прирост составил 81%, а в «тяжёлом» достиг 95%. Вот это уже ближе к нашим ожиданиям.

Unigine Heaven Demo

Ещё больше отдачи от второй видеокарты можно получить в тесте Unigine Heaven, где связка из двух Radeon HD 7970 быстрее одиночной видеокарты не менее чем на 95%, в том числе и в «лёгком» графическом режиме. Но, в Unigine Heaven мало кто играет, поэтому посмотрим, что у нас получится в играх.

S.T.A.L.K.E.R.: Call of Pripyat

Чтобы оправдать приобретение пары Radeon HD 7970 для игры в S.T.A.L.K.E.R.: Call of Pripyat необходимо использовать максимальные настройки качества графики и разрешение 2560х1600, так как в 1920х1080 и в режимах без сглаживания прирост производительности довольно скромен (+20~60%), в то время, как в самом ресурсоёмком режиме и среднее и, что особенно приятно, минимальное число кадров в секунду возрастает в два раза.

Left 4 Dead 2

Несмотря на очень высокие показатели среднего числа кадров в секунду, пользу от CrossFireX из двух топовых видеокарт можно ощутить и в игре Left 4 Dead 2. Здесь минимальный прирост производительности составляет 26%, а в самом ресурсоёмком режиме достигает 84%. Впрочем, 116 средних кадров в секунду в разрешении 2560х1600 и при MSAA степени 8x хватит «за глаза» и при одной Radeon HD 7970.

Metro 2033: The Last Refuge

При активации сглаживания результаты не изменялись, поэтому на диаграмме приведены только результаты, полученные в режиме без использования данной методики улучшения качества изображения:

Вот где вполне пригодится CrossFireX-связка из двух Radeon HD 7970, так это в игре Metro 2033: The Last Refuge, где среднее число кадров в секунду возрастает не менее чем на 71%, делая игру комфортной даже в разрешении 2560х1600. При этом мы не можем не отметить тот факт, что с ростом среднего числа кадров в секунду минимальное остаётся на том же уровне, что и с одной видеокартой. Очевидно, что над драйверами новой видеокарты ещё нужно работать и работать.

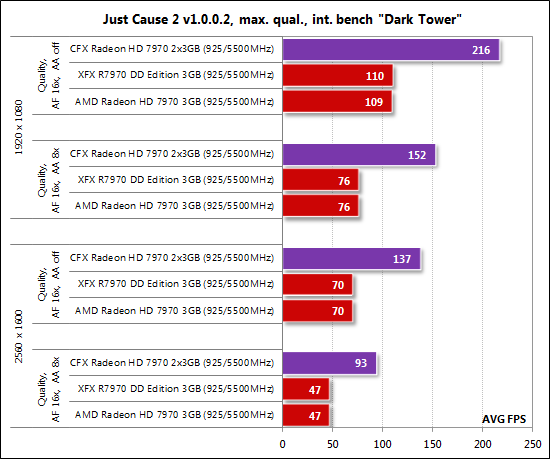

Just Cause 2

В игре Just Cause 2 мы получили одни из лучших показателей прироста производительности Radeon HD 7970 в CrossFireX-режиме. Менее 96% он не опустился ни в одном из тестовых режимов, а максимальный достиг 100%. Вкупе с отсутствием рывков и подёргиваний, полученный результат превосходен!

Aliens vs. Predator (2010)

Едва ли хуже работает тандем из пары Radeon HD 7970 в игре Aliens vs. Predator (2010), ведь здесь прирост производительности колеблется от 91 до 98%. Судя по среднему числу кадров в секунду, можно сказать, что комфортно играть в Aliens vs. Predator в разрешении 2560х1600 при использовании сглаживания можно только на тестируемой сегодня CrossFireX-связке. Одной видеокарты в этом режиме уже может не хватить.

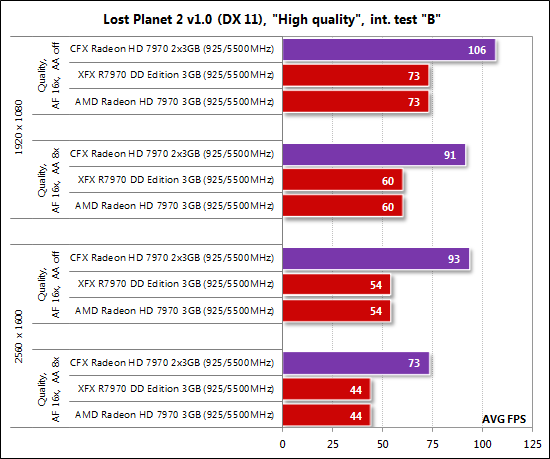

Lost Planet 2

В игре Lost Planet 2, движок которой больше подходит видеокартам на графических процессорах NVIDIA, прирост производительности в CrossFireX-режиме скромнее: +45~52 % в разрешении 1920х1080 и +66~72% в 2560х1600.

StarCraft II: Wings of Liberty

Весьма процессорозависимая игра StarCraft II: Wings of Liberty позволяет раскрыть весь потенциал CrossFireX Radeon HD 7970 только в разрешении 2560х1600, где прирост производительности составляет 83~93%. А в 1920х1080 производительность связки из двух Radeon HD 7970 оказалась ограничена скоростью нашей платформы.

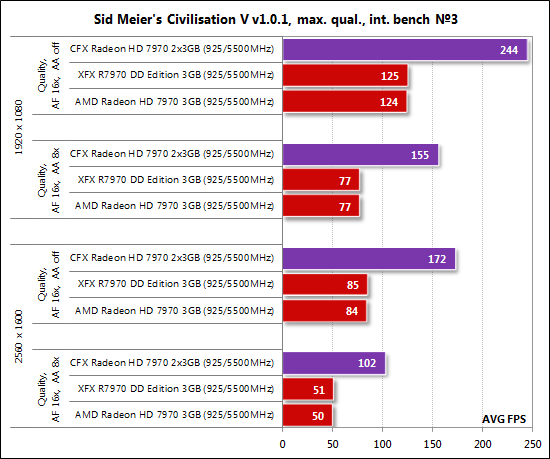

Sid Meier's Civilization V

Адептам мультипроцессорной технологии AMD долго горевать не пришлось – в Sid Meier's Civilization V производительность возрастает вдвое в трёх тестовых режимах из четырёх, а минимальный прирост «ограничился» 95 процентами. Другое дело, что вряд ли кто-то купит пару Radeon HD 7970 для игры в Sid Meier's Civilization V. ;)

Tom Clancy's H.A.W.X. 2

Отменно работает CrossFireX и в игре Tom Clancy's H.A.W.X. 2 – не менее 95% прироста производительности в сравнении с одной видеокартой.

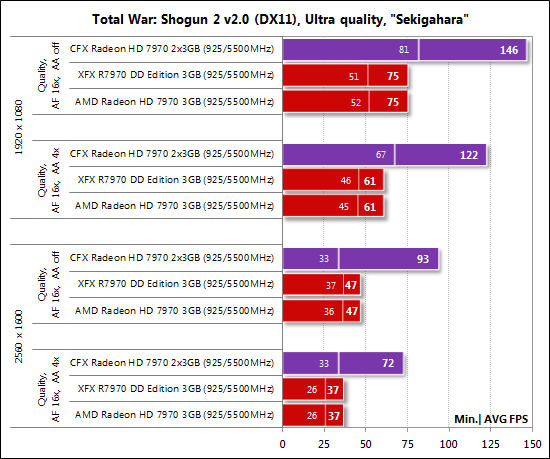

Total War: Shogun 2

Вторит двум предыдущим играм и Total War: Shogun 2: +85~97% в 1920х1080, и +95~98% в 2560х1600. Но, в отличие от Sid Meier's Civilization V и Tom Clancy's H.A.W.X. 2, в Total War: Shogun 2 две мощных видеокарты приходятся как нельзя кстати, делая эту безгранично ресурсоёмкую игру комфортной даже в самых высоких разрешениях и при использовании MSAA степени 4x.

Crysis 2

Пригодится парочка Radeon HD 7970 и в игре Crysis 2, особенно, если ваш монитор поддерживает разрешения выше 1920х1080. Эффективность работы мультипроцессорной технологии AMD на двух Radeon HD 7970 составляет здесь от 65 до 72% в разрешении 1920х1080 и от 92 до 94% в 2560х1600. А вот над ростом минимального числа кадров в секунду программистам AMD ещё определённо стоит поработать, а в качестве примера привести результаты в игре DiRT 3.

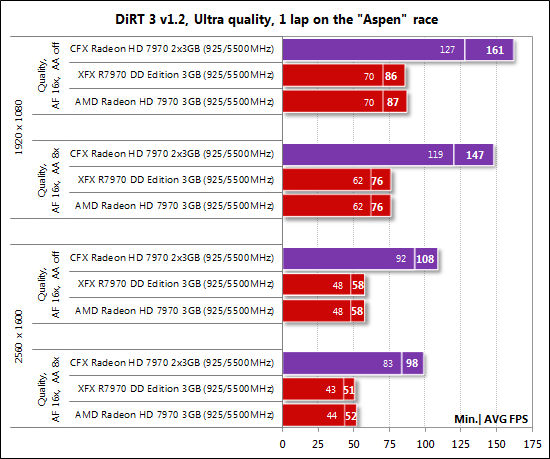

DiRT 3

Как видим, к эффективности работы CrossFireX в DiRT 3 придраться невозможно. И минимальное и среднее число кадров в секунду возрастает почти вдвое.

Hard Reset Demo

С переменным успехом работает CrossFireX в Hard Reset Demo. Можно даже сказать нестабильно работает. Здесь есть и как всего лишь 16-процентный, так и впечатляющий 95-процентный прирост производительности.

Batman: Arkham City

Откровенно плохо функционирует CrossFireX из пары Radeon HD 7970 в игре Batman: Arkham City – результаты колеблются от 14-процентного падения производительности до 42-процентного прироста. Выбор различных режимов работы CrossFireX и соответствующего профиля в панели управления драйверов Catalyst, к сожалению, не повлияли на исправление ситуации.

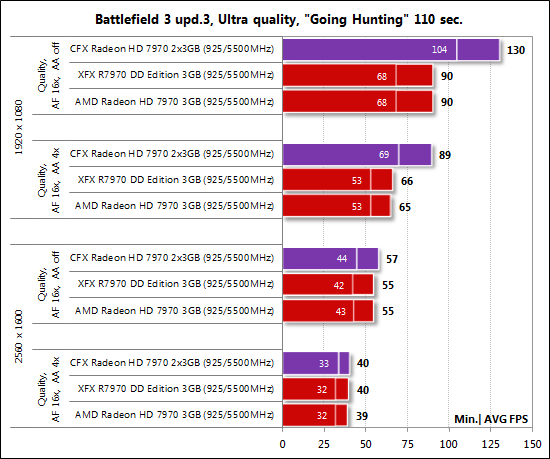

Battlefield 3

Странно ведёт себя CrossFireX и Battlefield 3. Мало того, что нередко происходили странные зависания ещё на стадии загрузки игры, так ещё и прирост производительности пары Radeon HD 7970 какой-то невнятный, а в разрешении 2560х1600 его и вовсе нет.

Сводная диаграмма

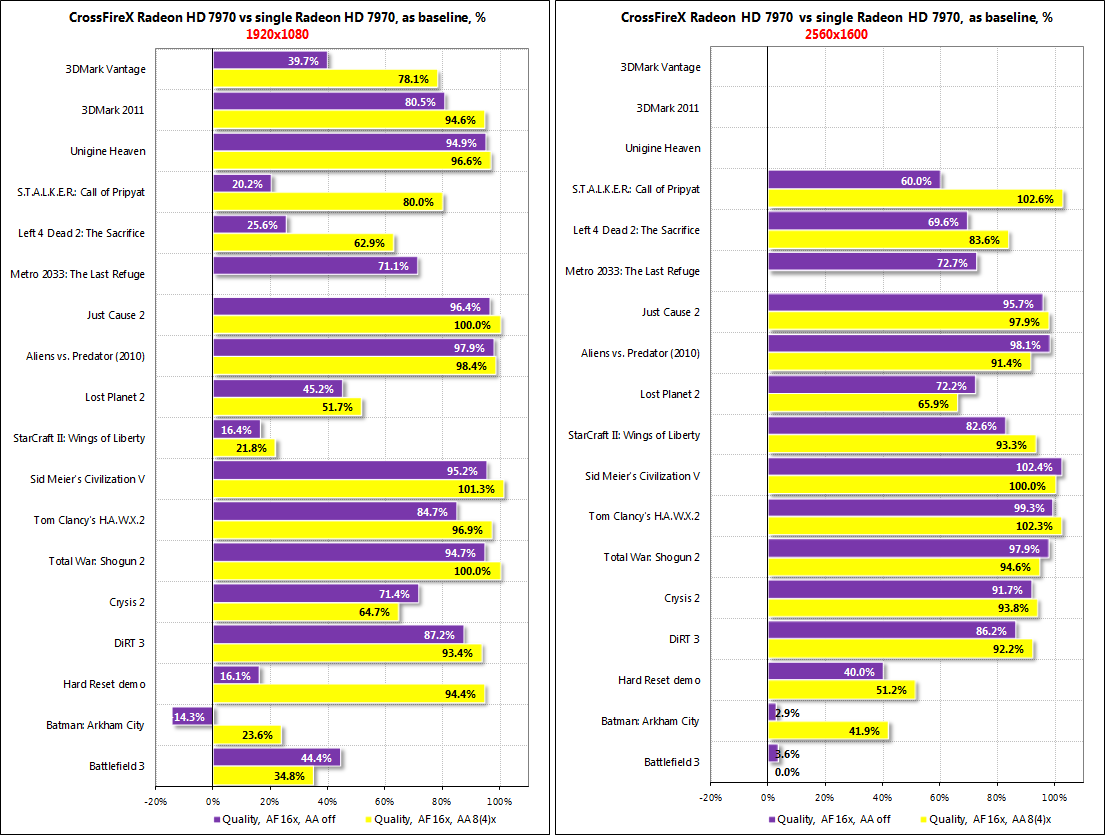

Сводная диаграмма в сегодняшнем тестировании только одна, как вы понимаете. На ней в процентах отражен прирост производительности двух видеокарт Radeon HD 7970 в CrossFireX-режиме в сравнении с одиночной видеокартой, от результатов которой и показана разница:

По сводной диаграмме хорошо видно, где CrossFireX работает с максимальной отдачей, а где драйверы Catalyst и профили ещё требуют доработки. Образцовый прирост производительности мы можем наблюдать в таких играх, как Just Cause 2, Aliens vs. Predator (2010), Sid Meier's Civilization V, Tom Clancy's H.A.W.X. 2, Total War: Shogun 2, Crysis 2, DiRT 3, в режиме со сглаживанием S.T.A.L.K.E.R.: Call of Pripyat, Unigine Heaven и ресурсоёмких режимах обоих полусинтетических пакетов 3DMark. В то же время неудовлетворительно CrossFireX работает в Batman: Arkham City, Battlefield 3 и Hard Reset. Стоит отметить, что таких игр всё же меньше, чем тех, где CrossFireX даёт ощутимый прирост производительности. Кроме того, учитывая новизну графических процессоров и видеокарт на их основе, мы можем надеяться на дальнейшую оптимизацию драйверов Catalyst и исправление ситуации в тех играх и приложениях, где CrossFireX работает плохо или совсем не работает. Поэтому мы ещё вернёмся к этому вопросу спустя полгода.

Остаётся приложить итоговую таблицу с результатами тестов, и можно переходить к подведению итогов.

Заключение

Изученная и протестированная в сегодняшней статье видеокарта XFX R7970 Double Dissipation Edition имеет, пожалуй, лишь один недостаток – бедную комплектацию, совершенно не соответствующую уровню топ-продукта стоимостью более чем 550 долларов США. Во всём остальном её разработчикам трудно предъявить какие-либо претензии, пусть и потенциал оригинальной системы охлаждения раскрыт не в полной мере. Она оказалась не только эффективнее, но и значительно тише эталонного кулера, что и было необходимо. Разгоняется XFX R7970 Double Dissipation Edition не хуже большинства Radeon HD 7970, да и скорость демонстрирует такую же (а чего ещё можно было ожидать от референсной печатной платы и номинальных частот?). В общем, это добротный и симпатичный продукт с оригинальным кулером, и который можно приобрести практически без переплаты в сравнении с обычными HD 7970.

Использование двух видеокарт Radeon HD 7970 в режиме CrossFireX оправдывает себя в самых ресурсоёмких графических режимах, при разрешении 2560х1600 и с использование сглаживания степени 8x или 4x. В случае, когда поддержка данного режима корректно реализована игрой или тестом, можно получить двукратный прирост производительности, что, несомненно, порадует обеспеченных любителей красивой и быстрой графики. В то же время, нельзя забывать и про тот факт, что в отдельных играх CrossFireX работает с невысокой отдачей, а то и вовсе не работает. Да и проблемы с минимальным числом кадров в секунду на CrossFireX Radeon HD 7970 далеко не редкость. Однако, новизна графических процессоров «Tahiti» и видеокарт на их основе небезосновательно позволяют надеяться на исправление этих ошибок в ближайшем будущем.
