Почти Hi-End: видеокарта ASUS GTX 560 Ti 448 cores DirectCU II

Введение

Сегодня, спустя пару месяцев после выхода AMD Radeon HD 7970 (а затем и Radeon HD 7950), уже можно сказать, что споры и баталии в конференциях о самых быстрых видеокартах поутихли. Те, кого устраивает производительность и оверклокерский потенциал новых Radeon уже выбирают или выбрали себе видеокарту, но, как мы знаем, многие решили немного подождать до выхода графического процессора конкурента от NVIDIA известного под именем «Kepler». Оправданы ли будут эти ожидания или нет, мы узнаем совсем скоро, а в сегодняшнем материале познакомимся с весьма интересной видеокартой на графическом процессоре GF110, являющимся в настоящий момент флагманом линейки NVIDIA. Её производителем является компания ASUSTeK Computer Inc., по праву считающаяся лидером во многих сферах Hi-Tech. Сама же видеокарта – ASUS GTX 560 Ti 448-cores DirectCU II (ENGTX560Ti448DC2/2DIS/1280MD5) – является, не побоимся этого слова, апогеем продуктов на базе NVIDIA GF110, а вот почему мы так считаем – сейчас и узнаете.

Технические характеристики

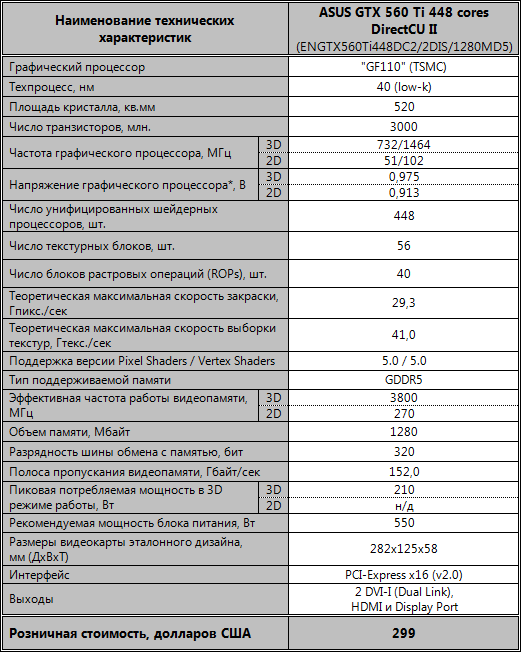

Технические характеристики видеокарты ASUS GTX 560 Ti 448 cores DirectCU II приведены в таблице:

* – может варьироваться в каждом экземпляре видеокарты.

Упаковка и комплектация

Видеокарта поставляется в большой и красивой коробке с изображением всадника с рогами и золотыми крыльями за спиной на лихом коне:

С ним соседствуют информационные пиктограммы, на самой большой из которых указано 20-процентное преимущество системы охлаждения ASUS DirectCU II над эталонным кулером GTX 560 Ti. На обратной стороне коробки эти же особенности расписаны более подробно и дополнены информацией о выходах видеокарты.

В нижней части коробки размещены аксессуары:

Их немного, прямо сказать: кабель для подключения дополнительного питания, SLI-мостик, переходник DVI-to-D-sub, компакт-диск с драйверами и утилитами, а также краткая инструкция по установке. Игр в комплекте или каких-то бонусов, к сожалению, нет.

ASUS GTX 560 Ti 448 cores DirectCU II выпускается в Тайване. Розничная стоимость видеокарты составляет 299 долларов США, а гарантийный срок равен трём годам.

Конструктивные особенности

Конечно же, первое впечатление от видеокарты ASUS GTX 560 Ti 448 cores DirectCU II – «какая же она толстая!»:

Действительно, толщина видеокарты составляет 58 мм, и из-за этого при установке на материнскую плату она будет блокировать сразу два соседних слота. Вместе с этим, длина и высота ASUS GTX 560 Ti 448 cores DirectCU II не слишком выделяются на фоне других продуктов этого класса и составляют 282х125 мм. Длина печатной платы стандартна для GeForce GTX 560 Ti 448 cores и равна 267 мм.

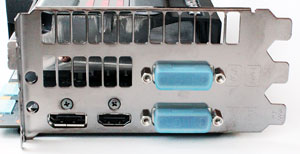

Из-за увеличенной толщины карты панель с выходами выглядит необычно – на ней сразу две решётки для частичного отвода нагретого видеокартой воздуха за пределы корпуса системного блока:

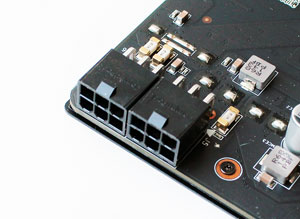

В то же время, в плане выходов здесь всё стандартно – два DVI-I с поддержкой Dual-Link, один HDMI и один Display Port. Нет отклонений от эталона и в плане разъёмов для подключения дополнительного питания и MIO:

Хотя, использование ASUS GTX 560 Ti 448 cores DirectCU II в SLI-конфигурациях довольно проблематично ввиду нестандартной толщины видеокарты.

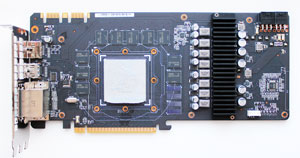

Новинка имеет уникальную печатную плату увеличенной высоты:

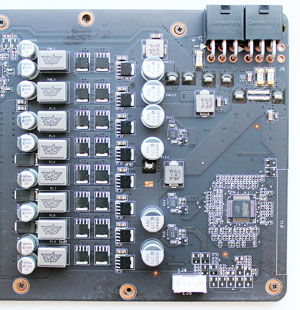

Система питания построена по схеме 6+2, где за питание ядра отвечают шесть фаз, а ещё две отведены на память и силовые цепи:

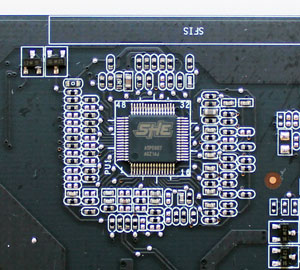

Контроллер SHE ASP0907 (Super Hybrid Engine), отвечающий за управлением питания ядра, в действительности является ничем иным, как uP6208:

На обратной стороне печатной платы, непосредственно «под» графическим процессором, установлен один конденсатор повышенной ёмкости Proadlizer NEC/TOKIN, используемый преимущественно в Hi-End продуктах:

В целом, технологию использования высококачественных компонентов с увеличенным сроком службы и выдерживающих повышенные нагрузки в ASUS называют «Super Alloy Power», и только топовые продукты этой компании ей соответствуют, хотя, казалось бы, GeForce GTX 560 Ti 448 cores отнести к этому классу видеокарт вряд ли можно. Что ж, приятно, что ASUS не поскупилась на дорогие компоненты, оснастив ими данную видеокарту.

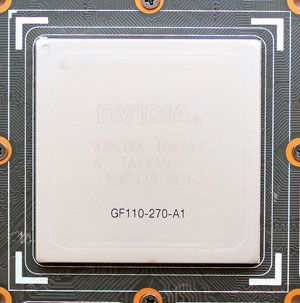

Судя по маркировке, графический процессор GF110-270-A1 выпущен в Тайване на 47-й неделе 2010 года:

Напомним, что GeForce GTX 560 Ti 448 cores имеет 448 унифицированных шейдерных процессоров, 56 текстурных блоков и 40 блоков растровых операций. Номинальная частота GPU в 3D-режиме соответствует эталонной и составляет 732/1464 МГц при довольно низком напряжении 0,975 В. При переходе видеокарты в 2D-режим частоты снижаются до 51/102 МГц, а напряжение опускается до 0,913 В.

ASUS GTX 560 Ti 448 cores DirectCU II оснащена 1280 Мбайт видеопамяти стандарта GDDR5, набранной 10 микросхемами, распаянными только на лицевой стороне печатной платы. Производителем микросхем является компания Samsung (маркировка чипов – K4G10325FG-HC04):

Номинальное время доступа такой памяти составляет 0,4 нс, а теоретическая эффективная частота в 3D-режиме может достигать 5000 МГц. Однако, на ASUS GTX 560 Ti 448 cores DirectCU II память функционирует на 3800 МГц, что соответствует спецификациям NVIDIA для GeForce GTX 560 Ti 448 cores. Напряжение чипов – 1,5 В, ширина шины обмена с памятью составляет 320 бит, а эффективная частота в энергосберегающем 2D-режиме равна 270 МГц.

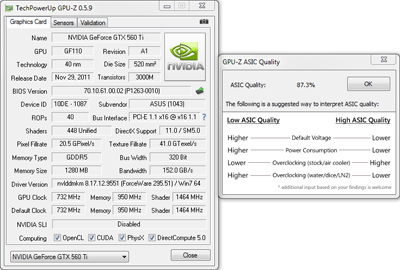

Можно сказать, что нам повезло с графическим процессором, ведь его уровень качества оказался весьма высок – 87,3 %:

Это, а также использование высококачественной элементной базы и быстрых чипов памяти позволяет надеяться на хороший оверклокерский потенциал видеокарты ASUS. В то же время, мы не можем не посетовать на тот факт, что при всех перечисленных достоинствах видеокарты ASUS GTX 560 Ti 448 cores DirectCU II производитель самостоятельно не повысил её частоты на заводе, чем мог бы привлечь внимание к своему продукту ещё большего числа потенциальных покупателей.

Система охлаждения – эффективность и уровень шума

Главной изюминкой видеокарты ASUS является система охлаждения DirectCU II:

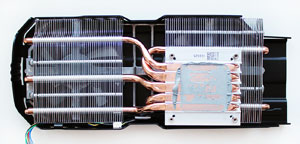

Она состоит из пяти медных тепловых трубок, двух секций радиатора и металлического кожуха с вентиляторами. Две из пяти трубок имеют диаметр 8 мм, а три – 7 мм.

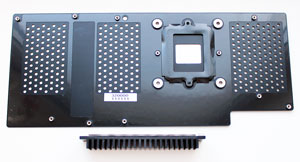

На обратной стороне печатной платы также установлена пластина, но выполняет она, скорее, декоративную или защитную функцию, нежели служит теплоотводом:

На силовых элементах установлен дополнительный алюминиевый радиатор с термопрокладкой.

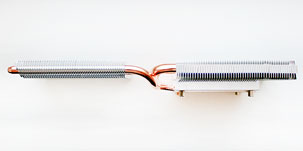

На трубки с межрёберным расстоянием 1,8 мм напрессованы 0,5-мм алюминиевые пластины, составляющие примерно равные секции радиатора (52 и 48 штук):

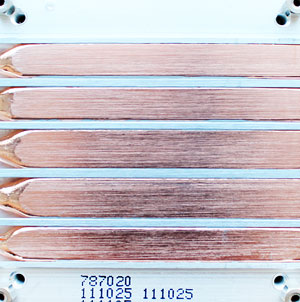

Основание радиатора выполнено по технологии прямого контакта с 2-мм зазорами между трубками, заполненными алюминиевой вставкой:

Контактная поверхность обработана так себе, но для графических процессоров NVIDIA, имеющих теплораспределитель, данный факт не столь критичен, как, например, для открытых кристаллов AMD.

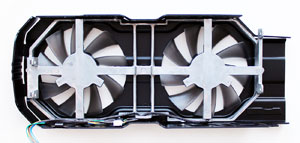

На отдельной металлической раме установлены два девятилопастных 100-мм вентилятора (реальный диаметр крыльчаток равен 95 мм) толщиной 20 мм:

Всё это в совокупности и повлияло на конечную толщину видеокарты:

Скорость вращения вентиляторов изменяется ШИМ-методом в диапазоне примерно от 1000 до 3400 об/мин.

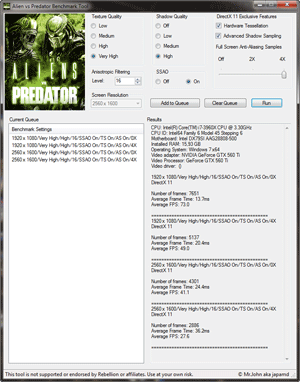

Для проверки температурного режима работы видеокарты в качестве нагрузки мы использовали пять циклов теста игры Aliens vs. Predator (2010) при максимальном качестве графики в разрешении 2560х1600 пикселей с анизотропной фильтрацией уровня 16х и с использованием сглаживания степени 4x. Для мониторинга температур и прочих параметров применялись программа MSI Afterburner версии 2.2.0 Beta 12 и утилита GPU-Z версии 0.5.9. Все тесты проводились в закрытом корпусе системного блока, конфигурацию которого вы сможете увидеть в следующем разделе статьи, при комнатной температуре 26 градусов Цельсия. Тестирование эффективности системы охлаждения видеокарты ASUS GTX 560 Ti 448 cores DirectCU II было проведено с использованием штатного термоинтерфейса.

Посмотрим на результаты температурного теста в автоматическом режиме работы вентиляторов системы охлаждения и при их максимальной скорости:

Результат оказался феноменален – пиковые 58 градусов Цельсия графического процессора при максимальной скорости двух вентиляторов всего 1320 об/мин (одна тысяча триста двадцать оборотов в минуту)! Нужно ли говорить, что этих вентиляторов на такой скорости просто не слышно даже на фоне очень тихого системного блока? Да, – за такой температурный режим видеокарты, пожалуй, можно и пожертвовать тремя слотами на материнской плате. Что касается температуры графического процессора при максимальных 3400 об/мин, то выше 46 градусов Цельсия ей подняться не удалось. Почему же, имея столь эффективную и тихую систему охлаждения, в ASUS не повысили частоты своей видеокарты хотя бы на 10%? Оставили всё самое лакомое оверклокерам? Проверим чуть позже, а пока изучим уровень шума кулера ASUS DirectCU II.

Измерение уровня шума осуществлялось с помощью электронного шумомера CENTER-321 после часа ночи в полностью закрытой комнате площадью около 20 м² со стеклопакетами. Уровень шума измерялся вне корпуса системного блока, когда источником шума в комнате являлся только система охлаждения и её вентиляторы. Шумомер, зафиксированный на штативе, всегда располагался строго в одной точке на расстоянии ровно 150 мм от ротора вентилятора/турбины кулера. Материнская плата, в которую была вставлена видеокарта с установленной на неё системой охлаждения, размещалась на самом углу стола на пенополиуретановой подложке. Нижняя граница измерений шумомера составляет 29,8 дБА, а субъективно комфортный (не путать с низким) уровень шума при измерениях с такого расстояния находится около отметки 36 дБА. Скорость вращения вентиляторов изменялась во всём диапазоне их работы с помощью специального точного контроллера путём изменения питающего напряжения с шагом 0,5 В.

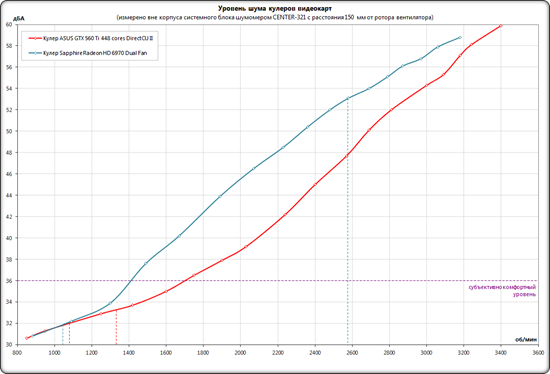

Для сравнения мы включили на диаграмму результаты измерений уровня шума системы охлаждения видеокарты Sapphire Radeon HD 6970 Dual Fan, как самой тихой оригинальной видеокарты из тех, которые ранее попадали к нам на тесты. Вот какие результаты мы получили (вертикальными пунктирными линиями отмечены границы работы вентиляторов кулеров в автоматическом режиме):

ASUS DirectCU II просто разгромила одну из лучших оригинальных систем охлаждения для видеокарт Sapphire Dual Fan (Dual-X). И дело не столько в том, что кривая уровня шума ASUS DirectCU II проходит ниже кривой уровня шума Sapphire, а в том, что верхняя граница уровня шума при работе вентиляторов ASUS в автоматическом режиме едва выше 33 дБА при 1320 об/мин, в то время как у Sapphire она равна 53 дБА при 2580 об/мин. Конечно, в этом не только заслуга кулера, но и видеокарты с низким напряжением графического процессора. Разница колоссальна и в полной мере оправдывает трёхслотовый дизайн ASUS GTX 560 Ti 448 cores DirectCU II. Интересно, как покажет себя система охлаждения ASUS на фоне кулера Arctic Accelero Xtreme, являющимся общепризнанным лидером среди воздушных систем охлаждения для видеокарт? Но, это мы проверим уже в одной из следующих статей.

В завершении обзора видеокарты добавим, что считанный с помощью утилиты GPU-Z и сохранённый BIOS видеокарты ASUS GTX 560 Ti 448 cores DirectCU II вы можете скачать из файлового архива.

Оверклокерский потенциал

Изучение оверклокерского потенциала видеокарты мы начали с частоты видеопамяти. Оказалось, что чипы Samsung с номинальным временем доступа 0,4 нс на печатной плате ASUS способны стабильно работать на 4700 МГц эффективной частоты, но в отдельных играх всё-таки проскакивали искажения изображения, поэтому в конечном итоге мы снизили частоту до 4660 МГц. Таким образом, от номинальных 3800 МГц прирост составил 22,6%, что довольно неплохо для видеокарт на графических процессорах NVIDIA с шириной шины 320 бит.

Опробовав частотный потенциал графического процессора на номинальных 0,975 В и получив всего 810/1620 МГц стабильной частоты (или +10,7%), мы стали постепенно повышать напряжение и частоту. После довольно продолжительной проверки выяснилось, что зависимость частоты GPU от напряжения практически линейная. К сожалению, предельное напряжение на графическом процессоре составляет 1,1 В, поэтому нам пришлось остановиться на 930/1860 МГц. Впрочем, использовать термин «пришлось» здесь вряд ли уместно, ведь от номинальной частоты GeForce GTX 560 Ti 448 cores мы получили плюс 27% частоты, что пусть и не удивит владельцев 28-нм «Tahiti», но для нынешних 40-нм графических процессоров NVIDIA на воздушном охлаждении является превосходным результатом:

После разгона видеокарты ASUS температурный режим её графического процессора вырос до 67 градусов Цельсия при пиковых 45% мощности вентиляторов (~2100 об/мин и 39 дБА):

Можно сказать, что система охлаждения ASUS DirectCU II продолжает нас удивлять своим уровнем эффективности и создана для разгона.

Энергопотребление

Измерение энергопотребления системы с различными видеокартами осуществлялось с помощью многофункциональной панели Zalman ZM-MFC3, которая показывает потребление системы «от розетки» в целом (без учёта монитора). Измерение было проведено в 2D-режиме, при обычной работе в Microsoft Word или интернет-«серфинге», а также в 3D-режиме, нагрузка в котором создавалась с помощью трёхкратного теста из игры Metro 2033: The Last Refuge в разрешении 1920х1080 при максимальных настройках качества графики. Вот какие результаты были получены:

На номинальных частотах и напряжении система с ASUS GTX 560 Ti 448 cores DirectCU II потребляет примерно столько же электроэнергии, как и система с новой Radeon HD 7950 и примерно на 45 Вт меньше системы с GeForce GTX 580 3 Гбайт. Однако, после разгона видеокарты и в первую очередь графического процессора с повышением напряжения, она становится лидером по потреблению, перешагнув отметку в 500 Вт. Впрочем, как мы с вами знаем, для систем с видеокартами данного класса качественные блоки питания мощностью от 550 Вт не просто хороший тон, а насущная необходимость.

Результаты тестов производительности

Производительность видеокарт GeForce GTX 560 Ti 448 cores мы всесторонне изучали ранее, а ASUS GTX 560 Ti 448 cores DirectCU II нам в первую очередь интересна тем, как она проявит себя при таком неординарном разгоне и сможет ли конкурировать с более дорогими продуктами? Для этого мы провели серию тестов в двух разрешениях на конфигурации и по методике из нашей предыдущей статьи о видеокартах, оставив только популярные синтетические тесты и семь наиболее ресурсоёмких игр. В качестве конкурентов ASUS будут выступать Sapphire Radeon HD 7950 OC 3 Гбайт и MSI N580GTX Lightning Xtreme Edition 3 Гбайт. В отдельных тестах приведены скриншоты результатов, полученные на разогнанной видеокарте ASUS GTX 560 Ti 448 cores DirectCU II.

3DMark Vantage

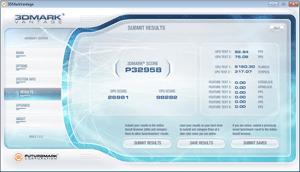

Ну что же, начало выглядит обнадеживающе. Проигрывая до 20% на номинальных частотах, ASUS GTX 560 Ti 448 cores DirectCU II при разгоне обходит более дорогие видеокарты в режиме настроек «Performance» и опережает GeForce GTX 580 в режиме «Extreme», уступая Radeon HD 7950 считанные проценты.

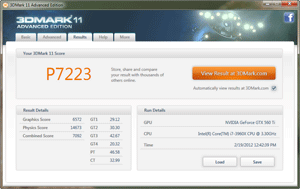

3DMark 2011

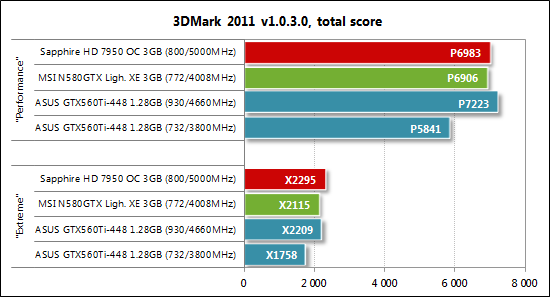

Такую же ситуацию мы можем наблюдать и в 3DMark 2011, где высокие частоты ASUS GTX 560 Ti 448 cores DirectCU II позволяют успешно конкурировать с видеокартами, стоимость которых, как минимум, на 200 долларов США выше.

Unigine Heaven Demo

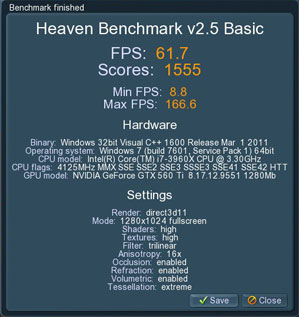

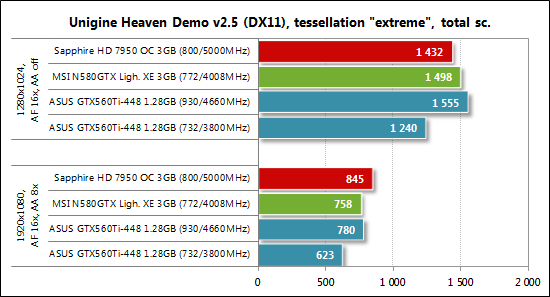

Впечатляет производительность разогнанной видеокарты ASUS и в тесте Unigine Heaven, но в «тяжёлых» графических режимах Radeon HD 7950 всё же недосягаем.

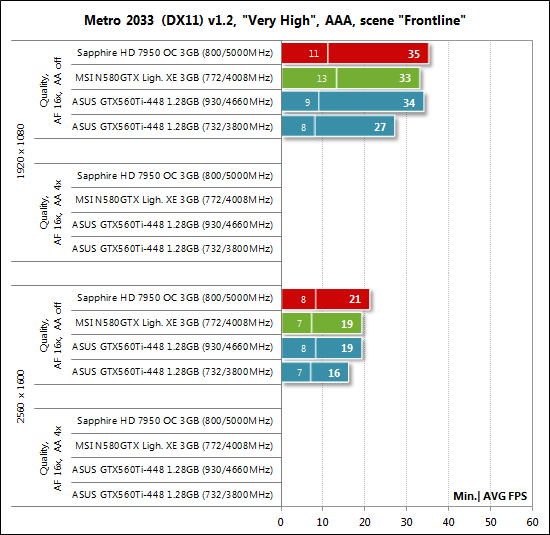

Metro 2033: The Last Refuge

Очень уверенно выглядит ASUS GTX 560 Ti 448 cores DirectCU II и в Metro 2033: The Last Refuge, не давая спуску GeForce GTX 580 с более чем вдвое большим объёмом памяти, и немного уступая Radeon HD 7950. Впрочем, уверенность здесь только в плане сравнения производительности этих видеокарт, а не в плане игровой производительности.

Just Cause 2

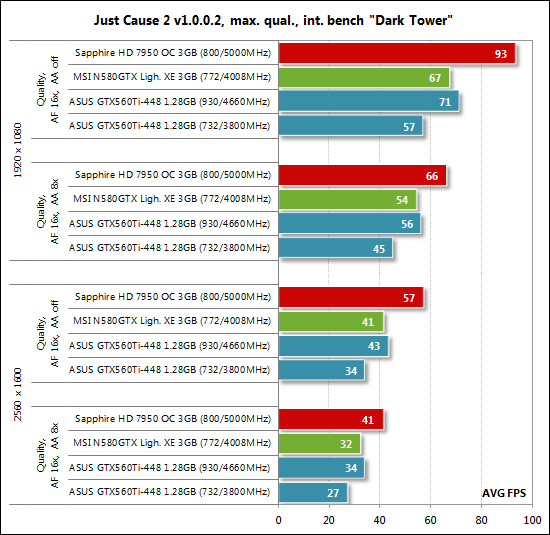

Radeon в Just Cause 2 традиционно быстры, поэтому продукту ASUS не догнать их даже при впечатляющем разгоне, а вот догнать GeForce GTX 580 – запросто! То же самое мы можем наблюдать и в двух следующих играх – Aliens vs. Predator (2010) и Total War: Shogun 2.

Aliens vs. Predator (2010)

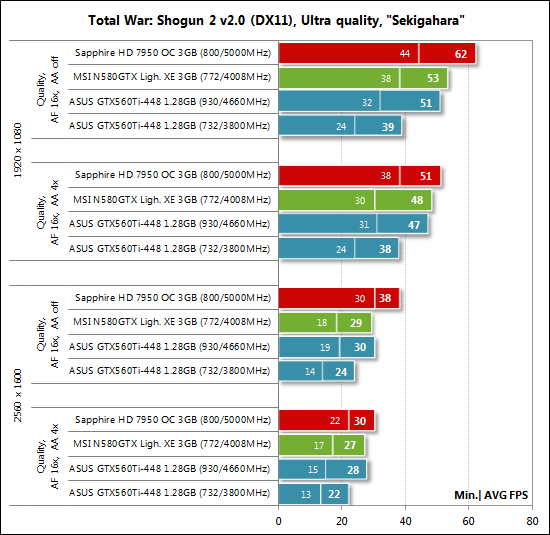

Total War: Shogun 2


Crysis 2

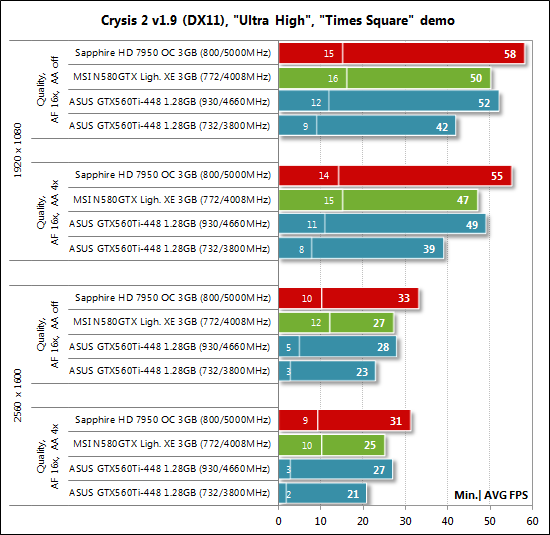

В Crysis 2 ситуация отличается тем, что ASUS GTX 560 Ti 448 cores DirectCU II не хватает объёма видеопамяти 1280 Мбайт, что особенно хорошо видно по минимальному числу кадров в секунду в разрешении 2560х1600 пикселей. К сожалению, этот недостаток видеокарты разгоном не исправить. Что касается среднего числа FPS, то с ним всё в порядке – GeForce GTX 580 снова удаётся опередить.

Hard Reset Demo

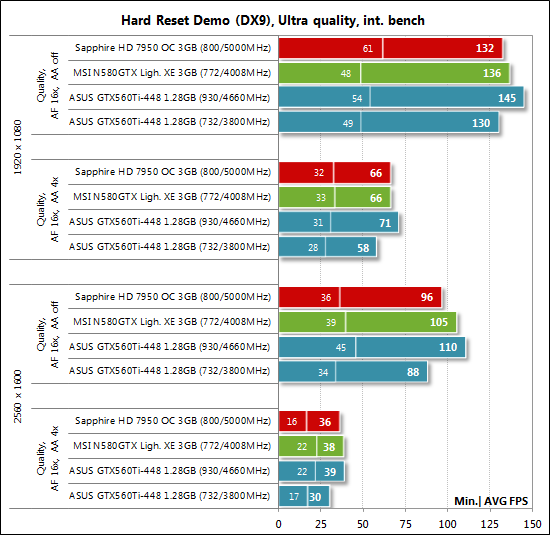

За необидные поражения в Just Cause 2, Aliens vs. Predator (2010) и Total War: Shogun 2 обе GeForce GTX отвечают победой в Hard Reset. Причём, в лидерах здесь именно младшая GeForce с великолепным разгоном.

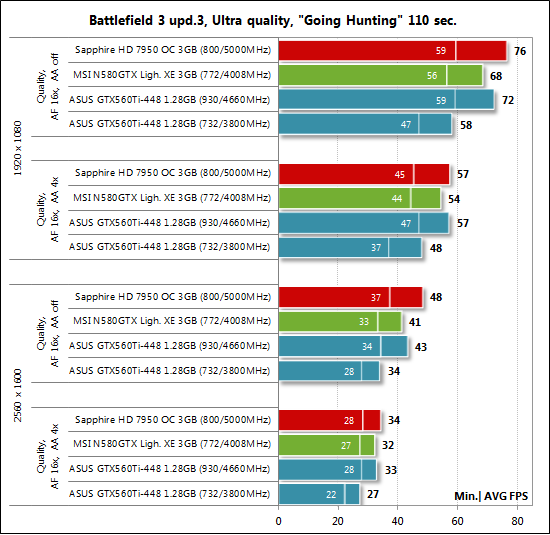

Battlefield 3

Наконец, Battlefield 3 ещё раз демонстрирует нам впечатляющую производительность ASUS GTX 560 Ti 448 cores DirectCU II при разгоне.

Остаётся приложить итоговую таблицу с результатами тестов, и можно переходить к подведению итогов.

Заключение

Новая видеокарта ASUS GTX 560 Ti 448 cores DirectCU II оказалась превосходным, почти безупречным продуктом, имеющим, по большому счёту, только один недостаток – блокировку трёх слотов на материнской плате. Но, на наш взгляд, чаще всего на современных материнских платах соседние к видеокарте слоты остаются свободными, поэтому в большинстве случаев 58-мм толщина ASUS не будет помехой для размещения одной-двух дополнительных плат расширения. По мелочам можно придраться и к отсутствию бонусов в комплектации продукта, а также к не повышенным на заводе частотам графического процессора и памяти.

Во всём остальном ASUS GTX 560 Ti 448 cores DirectCU II является образцовой видеокартой, которая может служить примером всем другим производителям, стремящимся приблизить свои продукты к идеалу. Высококачественная элементная база с долговечными компонентами, оснащение всеми актуальными выходами, полновесная поддержка технологии SLI, крайне тихая и потрясающе эффективная система охлаждения, позволяющая раскрыть весь оверклокерский потенциал видеокарты, достигнув уровня производительности существенно более дорогой GeForce GTX 580 – всё это, несомненно, сильные стороны ASUS GTX 560 Ti 448 cores DirectCU II. Что особенно приятно, при всех этих плюсах видеокарта ASUS стоит не дороже других GeForce GTX 560 Ti 448 cores, не имеющих всего этого «букета вкусностей», поэтому в данном случае выбор очевиден.
