Большой и маленький Asetek WaterChill – максимальная производительность, против минимальной стоимости

Введение

Тем кто знаком с системами водяного охлаждения не понаслышке, представлять продукцию от Asetek попросту не надо – она давно завоевала признание энтузиастов во всем мире и по праву считается лучшим выбором среди них. Применение только самых качественных комплектующих позволяет компании удерживать одну из лидирующих позиций в отрасли, а индивидуальный подход к комплектации систем по достоинству оценили потребители. Основное отличие СВО Asetek от получивших в последнее время распространение на рынке пользовательских систем начального уровня состоит как раз в индивидуальной комплектации системы охлаждения. Пользователь сам выбирает, под какую платформу ему нужен ватерблок, какого типа приобретать радиатор, какой производительности и типа необходима помпа, вентиляторы и т.д. Про то, что по качеству даже самые недорогие компоненты на голову выше применяемых в массе систем пользовательского уровня и упоминать особо не стоит. Однако рынок систем для энтузиастов, способных выложить за систему несколько сотен долларов, довольно мал, и спокойно смотреть на то, как множество компаний буквально выбрасывают на рынок недорогие СВО со стоимостью до $150, которые при всех их недостатках тем не менее пользуются весьма немалым спросом, в компании видимо не смогли. "Ответ Чемберлену" в исполнении Asetek называется не иначе как "Entry Level Kit" и представляет собой по сути некий пропуск в мир "взрослых мальчиков", которые хоть и выросли уже из баловства недорогими "недоигрушками", но вот на полноценную топовую систему денег еще не собрали. СВО Waterchill Entry Level Kit представляет собой решение вполне в духе компании, но с минимально возможной функциональностью – пользователь волен выбрать тип ватерблока под свою платформу, но все остальное изменить не получится – радиатор и помпа являются константой. В принципе выбрать другую модель, скажем помпы, покупателю никто не запрещает. Только вот гарантий того, что с ней он впишется в те самые $ 130-150, уже никто не даст. Выпуск доступной системы водяного охлаждения от производителя с мировым именем в принципе можно только поприветствовать – пользователи получают качественный продукт, а Asetek закрепляется в новом для себя секторе рынка. Вопрос только один: как такая экономия сказывается на самом важном факторе – производительности. Со старшими моделями все и так понятно – навязать им конкуренцию на сегодняшний день способны разве что лучшие из самосборных систем, да пара мелкосерийных сборщиков, продукция которых по цене не то что не уступает, а порой и превосходит топовые модели от Asetek. А вот с Entry Level Kit ситуация совсем иная – она вторгается в тот сектор рынка, где конкуренция весьма жестокая, и счет существующих моделей идет уже на десятки. Итак, давайте попробуем разобраться, что же все-таки предлагает нам Asetek, и как это можно получше приготовить? Для сравнения мы взяли топовую систему от WaterChill, преследуя в основном две цели – оценить, насколько большая разница между начальным и топовым продуктом компании по функциональности и производительности, а также понять, можно ли в будущем модернизировать Entry Level Kit с применением фирменных комплектующих более высокого уровня. В итоге, исходя из полученных результатов, можно решать, есть ли смысл в такой модернизации.

Asetek WaterСhill Antarctica KT03A-12VX 1/2 inch (CPU Pwr – KT03A-12VX Dual 120mm)

Тяжелая артиллерия от Asetek, это далеко не метафора, размер коробки впечатляет –

Приличного размера и веса пластиковый бокс с логотипом компании и большим логотипом "WaterChill" не оставляет ни малейшего сомнения в том, что внутри именно "High-End" система. Маркировку комплекта поставки можно найти сбоку коробки –

Внутри коробки, между двумя поролоновыми матами, скрывается вот такой вот набор –

Система для тестов была с нелегким боем отобрана у некоторое время ее использующего знакомого (за что ему отдельное спасибо), так что видимый на картинке бедлам в коробке, равно как и порезанный шланг, отнюдь не является свидетельством небрежности упаковщиков компании. Самый заметный элемент комплекта – это без сомнения радиатор –

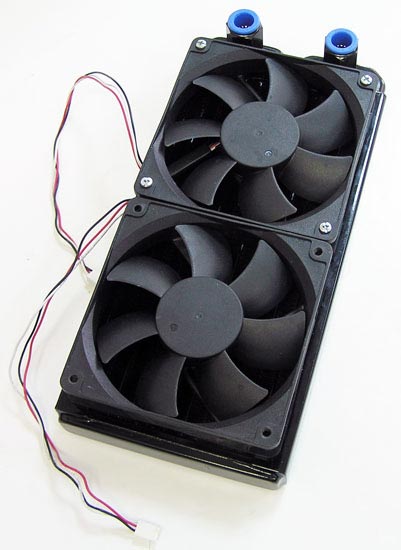

Два 120mm вентилятора, отличная компоновка и лучшая на сегодняшний день конструкция для охлаждения жидкости –

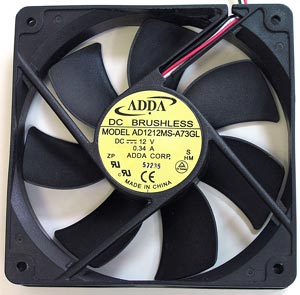

Само собой, никакого алюминия – только медь. Продувается радиатор двумя вентиляторами ADDA –

частоту вращения которых пользователь может регулировать в диапазоне от 1650 до 3300 об./мин., но об этом подробнее чуть позже. Как и вся продукция Asetek, радиатор оснащен "обжимными" штуцерами типа push-on –

о преимуществах которых рассказывать особо не надо; процедура сборки или реконфигурации системы со штуцерами такого типа на порядок легче, чем с классическими типа "елочки" – нет необходимости использования хомутов и прочих рудиментов, характерных для систем нижнего ценового диапазона.

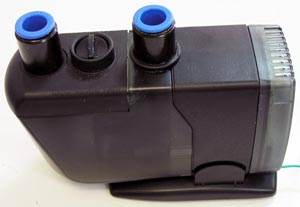

Однако, все это только цветочки. Настоящей звездой комплекта является помпа –

Эта помпа появилась в продаже совсем недавно, но уже успела обрести определенную известность – цена без малого $100 и весьма нетипичная для помпы функциональность быстро сделали ее предметом обсуждений в узких кругах заинтересованных лиц. Первое, на что обращаешь внимание, это немаленький размер помпы –

Это одна из самых больших помп, которые применяются в серийных СВО, но в данном случае размер вполне оправдан – помпа представляет собой единое целое с расширительным бачком и блоком управления системой. Для удобства размещения помпа снабжена специальной подставкой –

На которую при желании можно установить четыре присоски –

Заливное отверстие резервуара находится как раз между штуцерами помпы –

вследствие чего заправлять собранную систему немного мешают шланги.
Наиболее интересна задняя панель помпы –

помимо стандартного разъема для подключения питания, в нижней части расположены коннекторы для подключения двух вентиляторов и интерфейсного USB кабеля, а в верхней – большой разъем для LCD дисплея (в комплект поставки нашего набора, к сожалению, не входит) и группа коннекторов для термодатчиков и светодиода индикации работы системы.
Ватерблок уже хорошо знаком поклонникам продукции Asetek - это 03-L-2010 [1/2'] (крепление под LGA 755) –

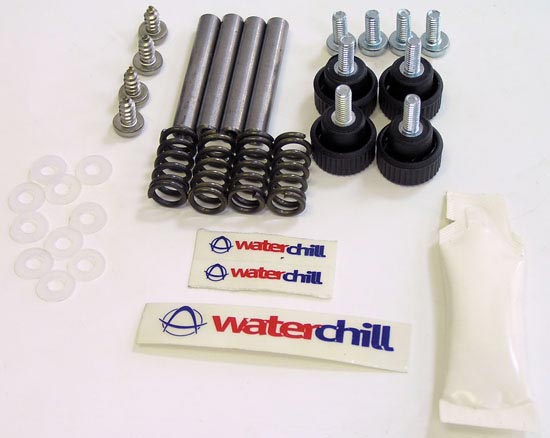

Отлично зарекомендовавшая себя конструкция, поспорить с которой в плане производительности могут лишь единицы. Основание универсальное и подходит для всех существующих систем, а вот крышка заказывается под каждую платформу отдельно. Набор крепежа радует продуманностью –

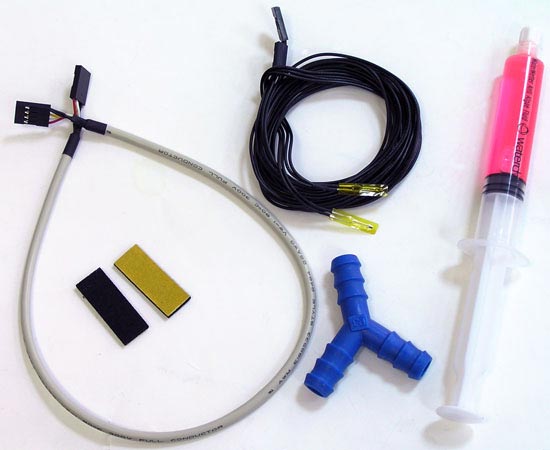

никаких отверток, все собирается буквально за несколько минут и без каких-либо проблем с установкой. Также в комплект поставки входит USB кабель, два термодатчика, тройник для разводки шлангов на ватерблок, две липучки для закрепления элементов системы и шприц со специальной жидкостью, которую производитель рекомендует добавлять в воду –

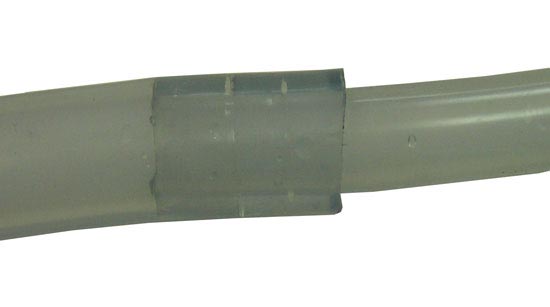

Естественно не забыт и хороший фирменный шланг, длина которого чуть больше полутора метров –

К достоинствам шланга можно отнести то, что он не складывается даже при довольно остром угле изгиба. Однако, все это меркнет на фоне вот этого –

Инсталляционный диск с драйверами и ПО для системы водяного охлаждения – это просто нечто. Еще немного, и старая шутка про драйвер для коврика мыши перестанет быть таковой. Благо их и так уже в USB порт подключают. Впрочем, мы немного отвлеклись – на диске в общей сложности меньше десятка мегабайт информации, половину из которых занимает собственно софт, а вторую половину – описание. Никаких драйверов нет – помпа распознается системой как стандартное USB устройство, так что установить пользователю придется только ПО.
После установки и запуска ПО в трее появляются два небольших индикатора температуры (если подключены комплектные термодатчики) –

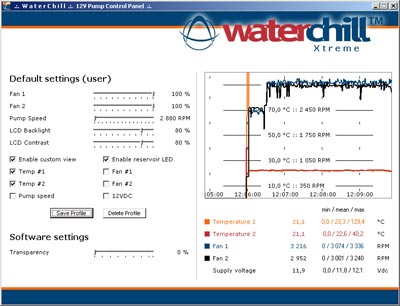

кликнув на которые можно вызвать основное окно программы –

Возможностей у ПО вполне достаточно – в левой части окна находятся движки регулировок оборотов вентиляторов, частоты вращения крыльчатки помпы, подсветки и контрастности LCD дисплея (если таковой подключен) и прозрачности окна программы. Все настройки можно сохранить в профайл, который можно потом выбрать в контекстном меню иконки в трее –


Очень удобно – вместо того чтобы каждый раз регулировать все вручную, можно создать, например, профили, соответствующие максимальной производительности или максимальной тишины, работы и выбирать нужный по необходимости. В правой части находится график, иллюстрирующий изменение параметров во времени. Если на нем дважды кликнуть мышкой, то на рабочем столе остается вот такое окно –


Ничего лишнего – только индикация состояния системы.
У Asetek получилось создать практически идеальную помпу для настоящих экспериментаторов, за что ей отдельное спасибо. Вот только надо все это разве что совсем уж энтузиасту, ибо за помпу, в качестве довеска имеющую небольшой расширительный бачок да программную регулировку оборотов с мониторингом, отдавать практически $100 обычный пользователь явно не станет.

Asetek WaterChill KT03-L20 Entry (CPU Kit – KT03-L20 120mm (Entry))

В отличие от старшего собрата, система поставляется в обычной картонной коробке без каких-либо опознавательных знаков –

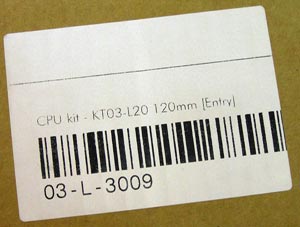

Единственным свидетельством о принадлежности содержимого к продукции Asetek является скромная наклейка на боку коробки –

Внутри все напоминает обычную посылку –

Собственно таковой она и является по большому счету – вся продукция Asetek, как правило, доставляется через почту, каких-либо магазинов компания не имеет. Внутри коробки находится тот самый минимально возможный набор комплектующих для бюджетной СВО по мнению Asetek –

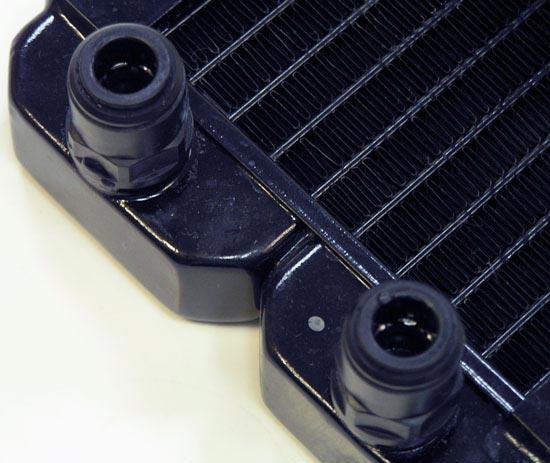

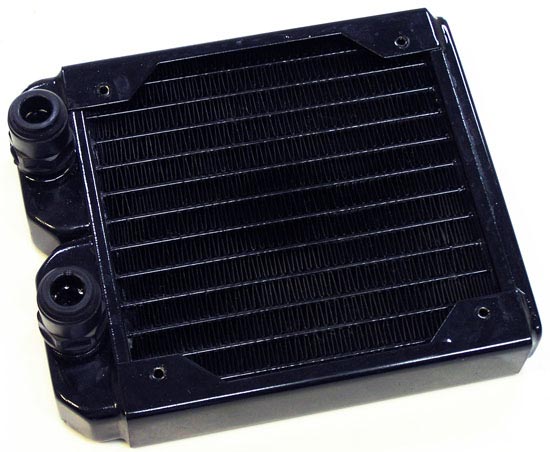

Ничего лишнего - радиатор, помпа, ватерблок, отрезок шланга и набор крепежа. Однако все элементы заметно отличаются от предыдущего комплекта. Радиатор меньшего размером, да и диаметр используемых штуцеров иной –

Радиатор рассчитан на один 120mm вентилятор, который кроме всего прочего в комплект поставки не входит - экономия. Экономия в принципе в ряде случаев вполне оправданная – в ряде современных корпусов уровнем выше среднего уже предустановлены вытяжные 120mm вентиляторы, так что приобретать в нагрузку еще один, как правило, попросту не имеет смысла. Впрочем, если Вам все же нужен вентилятор, никто не мешает заказать и его при необходимости – это обойдется еще в $10-15 дополнительно к цене нашего комплекта. Штуцера в системе аналогичны по конструкции таковым у WaterСhill Antarctica KT03A-12VX 1/2 inch, но вот по размеру они заметно меньше -

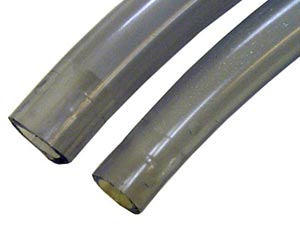

равно как и тоньше комплектный шланг –


как оказалось впоследствии, в этом есть свое преимущество, но всему свое время.
На помпе производитель тоже заметно сэкономил –

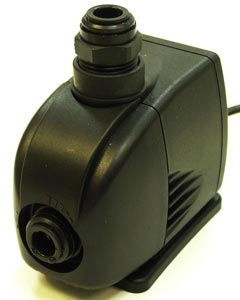

это обычный, аквариумный 220-ти вольтовый Hydor –

Экономия вполне понятна, только вот неудобств такой метод подключения помпы доставляет немало. Привыкшему к использованию помп, рассчитанных на применение именно в системах водяного охлаждения ПК, пользователю придется потратить некоторое время на привыкание. Типичные ошибки весьма банальны – либо забываешь отключить помпу после выключения ПК, и она работает сутки напролет, либо забываешь включить помпу, и машина выключается минут через пять из-за перегрева процессора. В идеале пользователю необходимо как минимум реле для автоматического включения/выключения помп такого типа, или же надо врезать клавишу включения помпы с подсветкой на панель ПК, дабы не забывать о ней. Стоит помнить и о том, что внутри системного блока розеток нет, и куда подключить помпу при ее внутреннем расположении – вопрос интересный. К положительным моментам системы можно отнести возможность замены штатных штуцеров на большие –

На помпе четко видно резьбовое соединение, так что заменить штуцера вполне можно. В остальном помпа просто отличная – внешнее исполнение, именитый производитель, отличная производительность, компактный размер, легкость монтажа, тишина работы. Кроме того, на днище предусмотрен крепеж для присосок, которые идут в комплекте и явно не будут лишними – во время работы помпа отличается заметным уровнем вибрации.

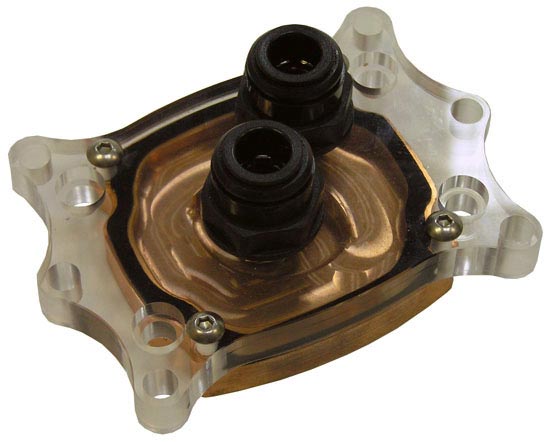

Ватерблок заметно уступает старшей модели –

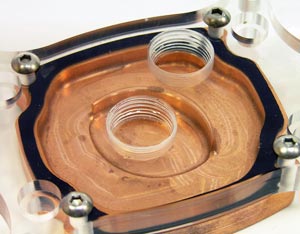

и конструкция его более чем проста –

Вода подается в центр блока, попадает в специально выбранное углубление и, обойдя перегородку, уходит в выходной штуцер. На первый взгляд все выглядит не очень, но это только на первый взгляд. Разработчику удалось с примитивной (с точки зрения сложности изготовления) конструкции получить вполне приличную производительность, что можно только поприветствовать.
Комплект крепления полностью повторяет таковой у 03-L-2010 [1/2'], тут экономить не стали. Вот в принципе и все. Пора переходить к собственно тестированию.

Методика тестирования

Для оценки эффективности охлаждения мы использовали платформу в следующей конфигурации –

Материнская плата Intel i955X;
Процессор Intel Pentium Extreme Edition 3.2 GHz (Ядро SmithField);
Оперативная память 2х512 MB DDR2 Kingston KHX5400D2/512;
Видеоплата ATI Radeon X850 XT Platinum Edition 256 MB;
Жесткий диск: Western Digital WD1600JB;
Блок питания Zippy HP2-6460P.

Тестирование проводилось в двух режимах – Idle (простой системы) и Burn (запущено 2 копии CPU Burn).
Для снятия показаний температур процессора применялась программа Intel(R) desktop Utilies версии 2.1, которая поставляется в комплекте с материнской платой. Температура в помещении во время тестирования составляла 18°С и на протяжении тестирования не изменялась.
Для тестирования всех систем водяного охлаждения применялась термопаста КТП-8, входящая в комплект не использовалась.
В качестве жидкости для заправки системы использовалась обычная питьевая вода –

Оценка уровня шума в данном случае не проводилась – WaterChill KT03-L20 Entry поставляется вообще без вентилятора, так и об оценке шума просто не может быть и речи, что же касается помп, то они в обеих системах вполне могут работать бесшумно при условии грамотной виброразвязки. Собственно итоговый уровень шума будет сильно зависеть от того, что же хочет пользователь, но об этом чуть ниже.
Перед тестами систему надо собрать и заправить, что в нашем случае сводится к банальному соединению компонентов отрезками шланга. Единственная процедура, которую с большой натяжкой можно назвать более-менее трудоемкой, это установка ватерблока. Процесс можно условно разделить на два этапа: на первом Вы устанавливаете специальные штифты –

в комплекте с которыми идут шайбы, предотвращающие повреждение материнской платы, а затем на них одевается ватерблок и затягивается винтами –

Крепеж очень удобный и гарантирует равномерность прижатия – винты фиксируются на одинаковой высоте, а прижим собственно ватерблока производится пружинами, в которые эти самые винты и упираются. Простая и надежная конструкция. С ватерблоком WaterChill KT03-L20 Entry все оказалось сложнее – так как он не имел крепления под тестовую платформу, пришлось крепить его слегка наискосок и подручными средствами –

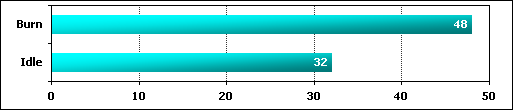

Пришлось немного повозиться, дабы достичь нормального усилия прижима, но особых проблем не было. Для обдува радиатора был использован один из вентиляторов из комплекта поставки Antarctica KT03A-12VX 1/2 inch. Итак, результаты теста –


Собственно к результатам WaterСhill Antarctica KT03A-12VX 1/2 inch вопросов нет. А вот WaterChill KT03-L20 Entry малость разочаровал. Если обратиться к нашему тестированию потребительских СВО, то хорошо видно, что по уровню производительности он примерно соответствует Gigabyte 3D Galaxy GH-WIU01. Более того – во время тестов WaterChill KT03-L20 температура в помещении была меньше на два градуса, да и максимальные обороты вентиляторов заметно отличаются – 3300 rpm у WaterChill, против 2500 rpm у 3D Galaxy. Не совсем приятные результаты для продукции Asetek. Виновных тут два – ватерблок и радиатор. Дабы не быть голословными, мы заменили ватерблок из комплекта KT03-L20 Entry на старшую модель из комплекта KT03A-12VX 1/2 inch. Это оказалось довольно просто – шланги достаточно плотно вставляются один в один –

Это позволяет подключать компоненты от старшей модели к младшей, без смены штуцеров. Итак, замена ватерблока заметно улучшила ситуацию –


А что если пойти еще дальше и заменить еще и радиатор? Десять минут на реконфигурацию системы, долив воды, и в результате имеем следующее –


Как говорится, что и требовалось доказать. Собственно два наиболее существенных по влиянию на производительность компонента, которые отличают между собой топовый и начальный комплекты, это ватерблок и радиатор, так что ничего удивительного в таких результатах нет. Уровень шума величина непостоянная - помпы не столько шумят, сколько вибрируют, а что касается вентиляторов, то они, как правило, для таких систем приобретаются отдельно. В нашем же случае на минимальных оборотах вентиляторов система WaterСhill Antarctica KT03A-12VX 1/2 inch вела себя довольно тихо, а на максимальных по уровню шума не превышала обычный офисный ПК.
Теперь небольшое отступление о целесообразности. Если с WaterСhill Antarctica KT03A-12VX 1/2 inch все понятно – это отличная производительная СВО с ценой примерно в $280 (в нашем комплекте поставки с учетом доставки и прочих накладных расходов), то вот с WaterChill KT03-L20 Entry все пока в тумане – цена в $130, это цена Gigabyte 3D Galaxy, которая в отличие от нового Asetek имеет в комплекте поставки и вентилятор, помпу с подключением которой нет никаких вопросов, расширительный бачок, вентилятор для обдува околосокетного пространства – в общем, по функциональности она заметно обходит "начальный" комплект от WaterChill при практически равной итоговой производительности. Возникает вполне резонный вопрос – а зачем вообще нужен такой WhaterChill? Не подходит в качестве оправдания и возможность последующего апгрейда системы путем замены ватерблока, радиатора и т.д. – в итоге Вы заплатите больше, нежели если бы сразу приобрели Antarctica KT03A-12VX 1/2 inch, плюс возникает вопрос, куда девать ватерблок и радиатор от старой системы? Товар весьма специфичный и особым спросом не пользуется, так что скорей всего придется сильно сбрасывать цену.
Итоговый вывод - WaterСhill Antarctica KT03A-12VX 1/2 inch всячески рекомендуется к приобретению, если Вам нужна производительная и функциональная СВО, и Вы готовы потратить на нее вышеуказанную сумму, а вот WaterChill KT03-L20 Entry стоит покупать только из соображений престижа, имиджа и т.д. (нужное дополнить), но уж никак не из соображений здравого смысла, ибо по сочетанию цена/функциональность он далеко не идеален. Хотя… может Вы найдете разумные аргументы?
