Кулеры Cooler Master Hyper 212 Plus, Hyper N620 и Cogage TRUE Spirit

Предисловие

Три новых системы охлаждения для процессоров, которые мы сегодня изучим и протестируем, схожи друг с другом башенной конструкцией радиатора и его компоновкой, а также типоразмером установленного на радиаторе вентилятора и прочими, менее существенными параметрами. В эксплуатационных аспектах, включая эффективность, уровень шума, совместимость и стоимость, новинки Cooler Master и Cogage серьёзно различаются между собой. И если первый бренд хорошо известен нашим постоянным читателям, то второй — Cogage — является новичком в данной сфере. Впрочем, новичком его можно назвать лишь с оговоркой, так как Cogage является дочерним брендом всем известной компании Thermalright, с продукцией, ориентированной на бюджетный сегмент рынка. «Thermalright в массы» — под таким лозунгом можно было бы продвигать Cogage. В качестве подобных примеров нетрудно вспомнить бренды Asrock у ASUSTek или TR у Thermaltake. Ну что же, теперь посмотрим как это получается у одного из лидеров воздушного охлаждения. Итак, встречаем кулеры Cooler Master Hyper 212 Plus, Cooler Master Hyper N620 и Cogage TRUE Spirit!

Обзор кулеров Cooler Master Hyper 212 Plus, Hyper N620, Cogage TRUE Spirit

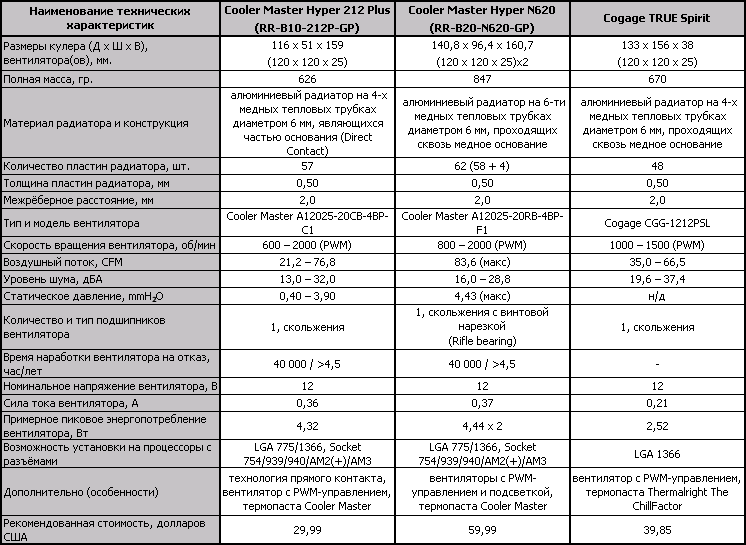

В отличие от предыдущих статей о системах охлаждения, в сегодняшнем материале я не стал отводить обзору каждого кулера отдельный раздел статьи, а решил представить их вашему вниманию вместе. На мой взгляд, такой подход к изложению более удобен с точки зрения сравнения конструкций однотипных кулеров и изучения их отличительных особенностей. Далее кулеры будут расположены слева направо в том же порядке, в котором и перечислены: Cooler Master Hyper 212 Plus, Cooler Master Hyper N620 и Cogage TRUE Spirit.

Коробки всех кулеров выполнены из плотного картона. Стиль оформления упаковок Cooler Master остался прежним — это фиолетово-белая гамма с изображением кулера на лицевой стороне и его ключевых характеристик на оборотной. У Cogage TRUE Spirit с лицевой стороны упаковки есть окошко, сквозь которое виден практически весь радиатор кулера:

Внутри картонной оболочки систем охлаждения Cooler Master находится пластиковый блистер, отлитый аккурат под размер кулера и дополнительно защищающий его от внешних воздействий. В свою очередь, кулер Cogage зафиксирован в картонной вставке, также служащей надёжной защитой от всех перипетий на пути к пользователю.

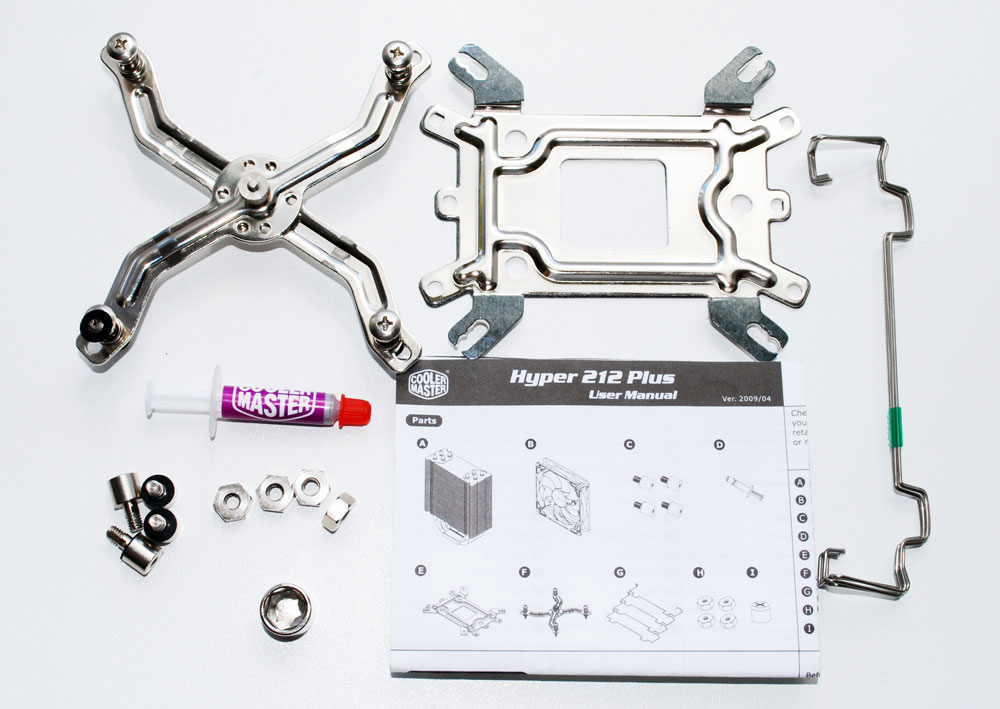

Вместе с кулерами поставляется полный набор аксессуаров, с помощью которых их можно установить на все поддерживаемых платформы:

Наборы вполне типичны, да и каких-то уникальных комплектующих не обнаружено, поэтому в очередной раз перечислять здесь всё смысла не вижу. Все кулеры выпускаются в Китае. Рекомендованная стоимость Cooler Master Hyper 212 Plus составляет $29,99, Hyper N620 — $59,9, а Cogage TRUE Spirit — $39,85. На момент подготовки статьи в московской рознице Hyper N620 можно было купить примерно за 1700 рублей, Hyper 212 Plus — за 1250 рублей, а Cogage на прилавках замечен не был.

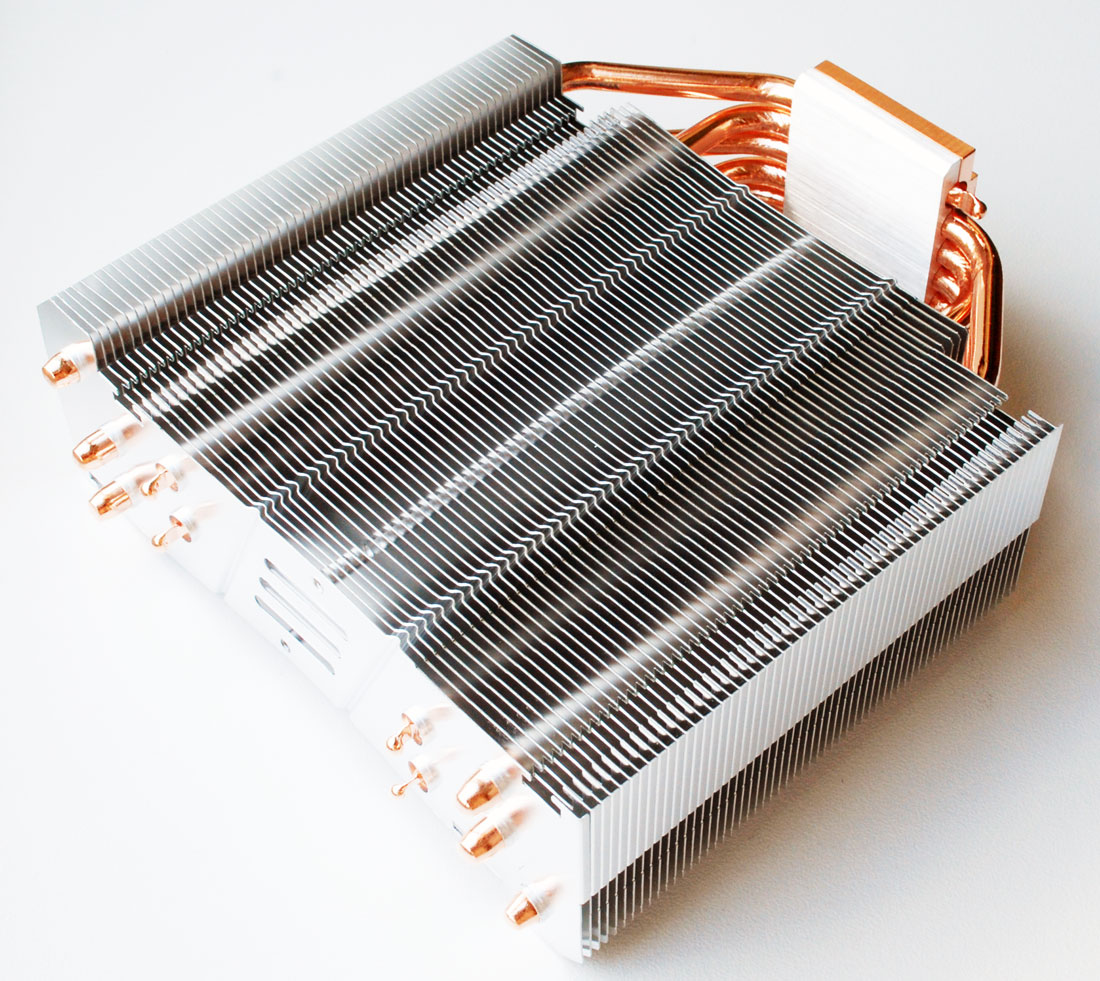

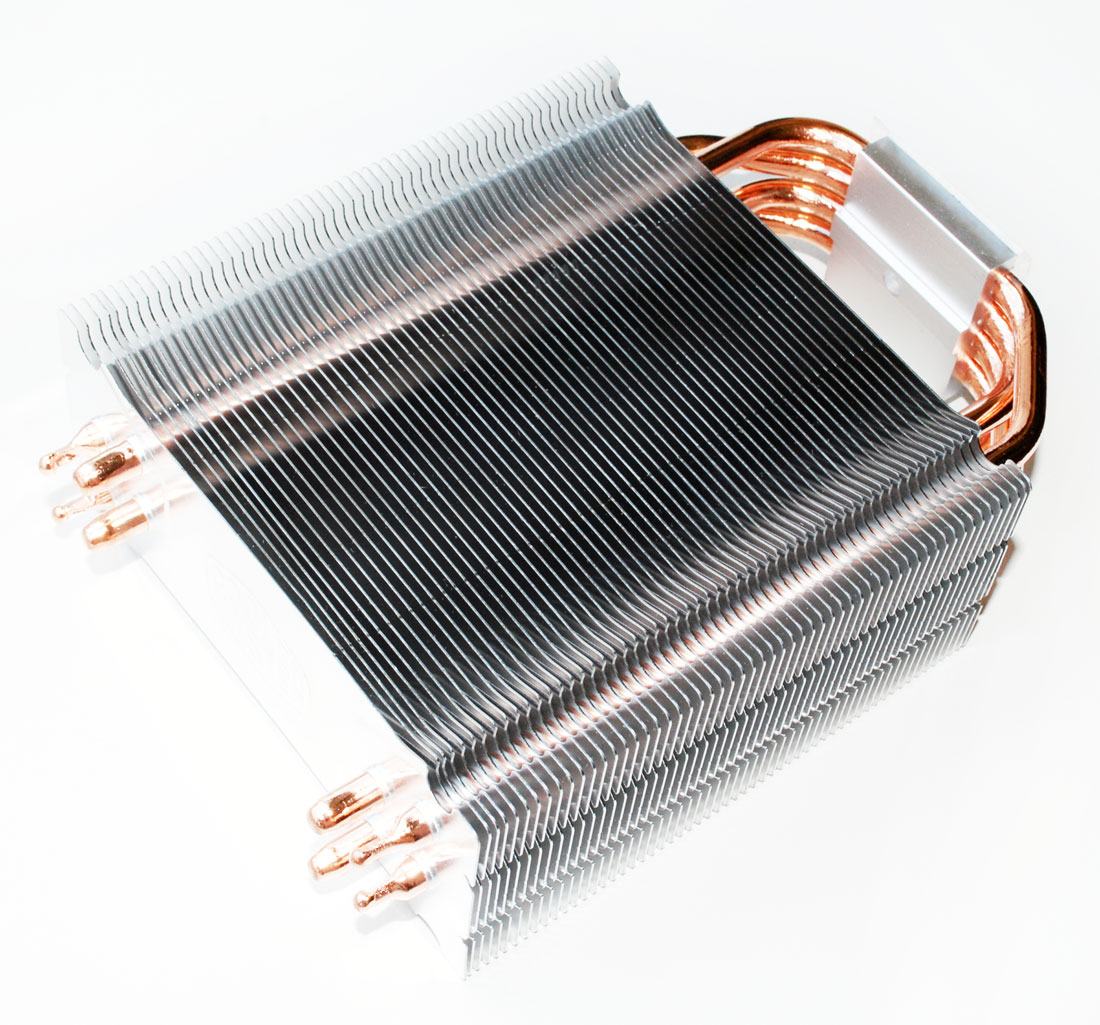

Радиаторы Cooler Master Hyper 212 Plus и Cogage TRUE Spirit упакованы отдельно без вентиляторов, поэтому я решил снять обе «вертушки» и с Cooler Master Hyper N620, и, для начала, сравнить радиаторы кулеров:

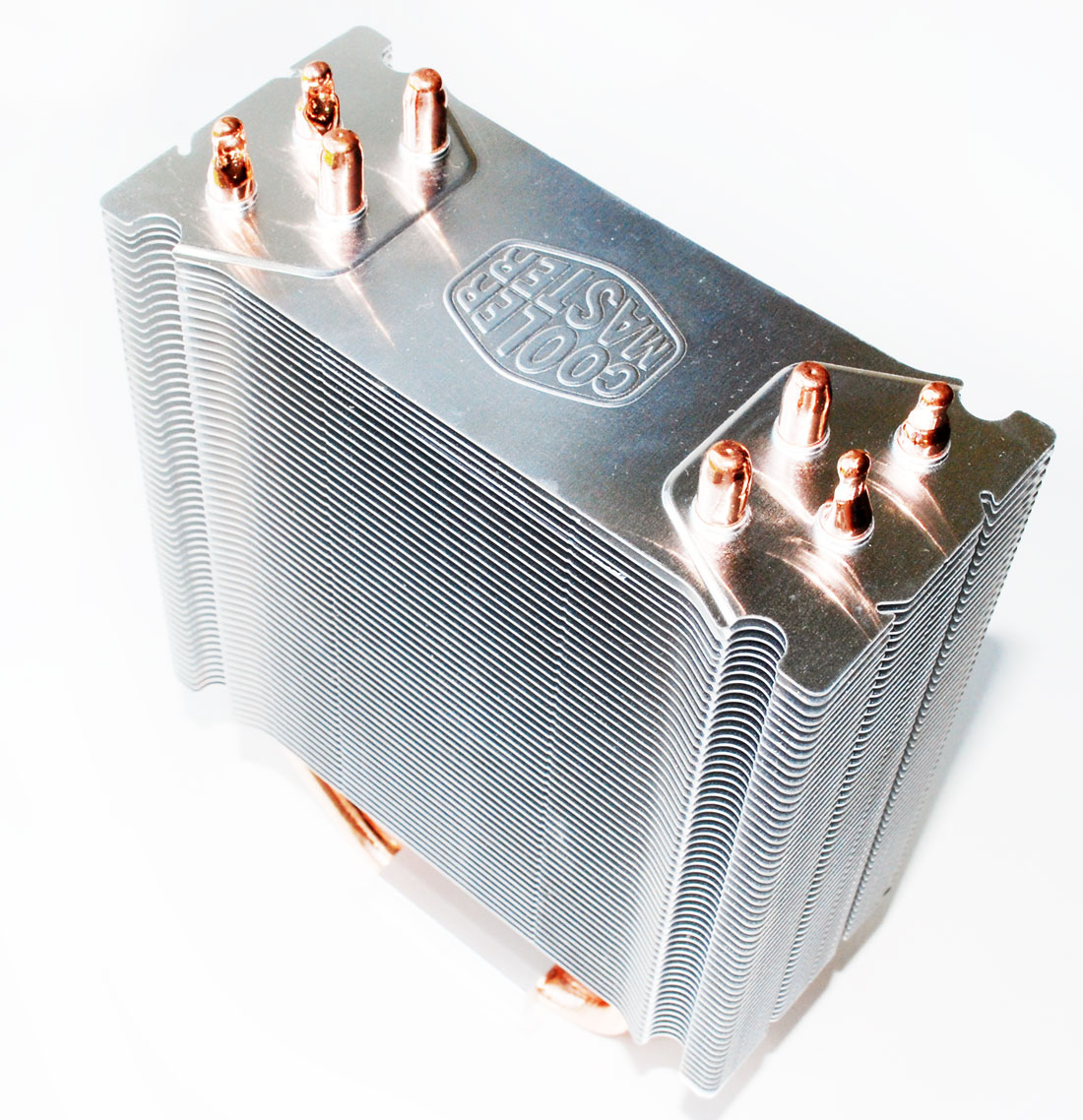

Размеры радиаторов «в чистоте» составляют: Hyper 212 Plus — 116x51x112 мм; Hyper N620 — 141x51x108 мм; TRUE Spirit — 132x53x103 мм. Не сомневаюсь, что в очертаниях последнего кулера вы наверняка увидели Thermalright Ultra-120 eXtreme. Это почти верно, так как TRUE Spirit является практически копией радиатора Thermalright Ultra-120, но без никелировки и с чуть более толстыми пластинами.

Алюминиевые пластины всех трёх радиаторов одинаковой толщины, равной 0,45—0,50 мм, а их межрёберное расстояние составляет 2,0 мм. А вот количество пластин разное — 57, 62 и 48 шт., соответственно:

Боковые стороны радиатора кулера Hyper 212 Plus ничем не закрыты, у Hyper N620 закрыты ровно наполовину, а у TRUE Spirit лишь их средняя часть сомкнута друг с другом:

Hyper 212 Plus и TRUE Spirit имеют по четыре медных тепловых трубки диаметром 6 мм, а у Hyper N620 их шесть, хотя при взгляде на кулер сверху кажется, что их всего пять:

На самом деле трубок действительно шесть, однако две из них пронизывают радиатор только с одной стороны каждая, поэтому создаётся впечатление, что трубок на одну меньше.

Ещё одной общей особенностью кулеров является нелинейное расположение тепловых трубок в теле радиатора, что позволяет более равномерно распределять тепловую нагрузку по алюминиевым рёбрам:

Основания кулеров отличаются довольно существенно. В случае с моделью Cooler Master Hyper 212 Plus мы имеем технологию прямого контакта с 3-мм (sic!) расстоянием между трубками. Как показывает практика тестирования кулеров с основанием, выполненным по данной технологии, расстояние между трубками является критической величиной при достижении максимальной эффективности таких моделей. Чем меньше этот зазор, тем лучше. Однако, в Hyper 212 Plus зазор очень велик:

В свою очередь, Hyper N620 имеет классическое медное основание, в желобки которого уложены тепловые трубки, а места их сопряжения с основанием пропаяны. У TRUE Spirit основание построено по точно такому же принципу, но оно, вдобавок, ещё и никелировано.

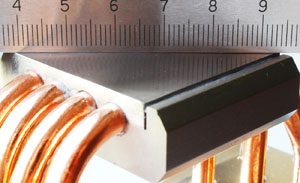

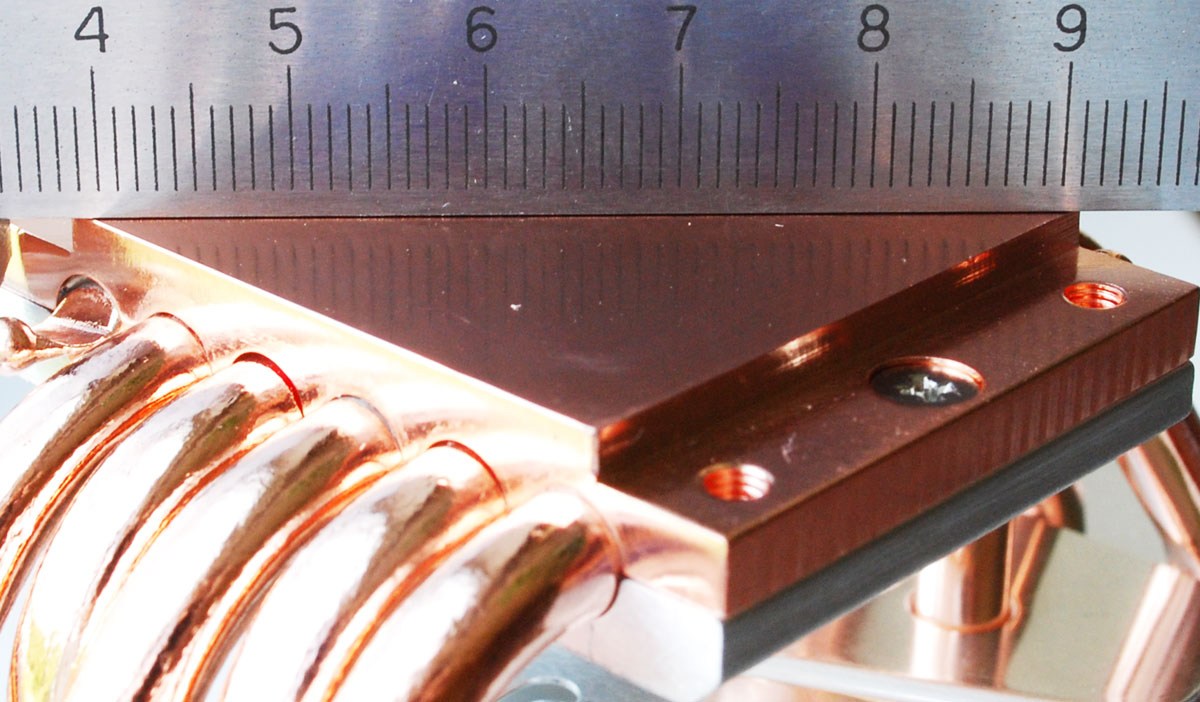

К сожалению, помимо формы радиатора Thermalright Ultra-120, кулер TRUE Spirit получил наследство в виде горбатой поверхности основания:

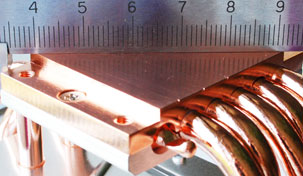

Удивительно, но Hyper N620 также имеет небольшой горб по центру, пусть и не столь заметный, как у TRUE Spirit:

Естественно, эти дефекты не могли не сказаться на отпечатках выровненного и шлифованного теплораспределителя процессора на основаниях кулеров:

У Cooler Master Hyper 212 Plus основание ровное, но, увы, отпечаток на теплораспределителе получается с «проплешинами» от алюминиевых вставок между трубками:

Конечно же, в этом случае говорить об обеспечении равномерного теплообмена между процессором и кулером не приходится.

Все три кулера оснащены разными вентиляторами типоразмера 120х120х25 мм. Крыльчатки вентиляторов кардинально отличаются друг от друга:

На Hyper 212 Plus установлен чёрный, матовый вентилятор с семью лопастями причудливой формы. Их внешний край так изогнут, что создаётся впечатление, что они как бы стелются по торцам рёбер радиатора, а не пробивают их потоком воздуха. У Hyper N620 и крыльчатка, и рамка глянцевые, поэтому выглядит вентилятор очень красиво. Одиннадцать полупрозрачных, серповидных лопастей агрессивно изогнуты. Вентилятор кулера TRUE Spirit чем-то напоминает вентиляторы Noiseblocker NB-BlackSilent, правда, крыльчатка здесь другого цвета.

Скорость вращения вентиляторов всех трёх кулеров варьируется методом широтно-импульсной модуляции (PWM). У Hyper 212 Plus диапазон изменения скорости составляет 600—2000 об/мин, у Hyper N620 — 800—2000 об/мин, а у TRUE Spirit — от 1000 до 1500 об/мин. При этом уровень шума заявлен на уровне 13—32 дБА, 16—28,8 дБА и 19,6—37,4 дБА, соответственно. Прочие характеристики вентиляторов вы найдётё ниже в таблице, а пока посмотрим на наклейки на их роторах:

Интересно, что на наклейке на роторе вентилятора TRUE Spirit указан иной диапазон скорости, нежели в спецификациях кулера (1000—1800 об/мин против 1000—1500 об/мин), а по данным мониторинга вентилятор вращался со скоростью от 1030 до 1650 об/мин. Добавлю здесь, что вентиляторы кулеров Cooler Master основаны на подшипниках скольжения с винтовой нарезкой, так называемые «Rifle bearing», с нормативным сроком службы не менее 40000 часов. В свою очередь, у вентилятора Cogage TRUE Spirit также подшипник скольжения, но его срок службы в спецификациях не указан.

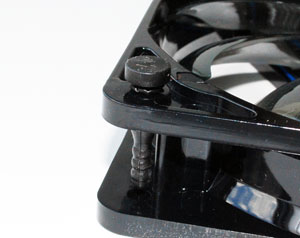

Вентиляторы кулеров Hyper 212 Plus и TRUE Spirit закреплены на радиаторах проволочными скобками (кстати, в комплекте Hyper 212 Plus их 4 штуки, что позволит установить сразу два вентилятора). У Hyper 212 Plus по углам вентилятора наклеены резиновые демпферы, а у TRUE Spirit их роль играют силиконовые полоски, приклеиваемые к радиатору. На Hyper N620 вентиляторы закреплены двумя длинными винтами сверху и силиконовыми шпильками снизу радиатора:

Я не оговорился, сказав «вентиляторы» по отношению к Hyper N620, так как самой главной особенностью кулера является тот факт, что на его радиатор установлены сразу два вентилятора по схеме вдув-выдув, в то время как у двух других кулеров вентилятор лишь один:

Кроме того, как видите, у Cooler Master Hyper N620 вентиляторы установлены со смещением относительно друг друга (благо, ширина радиатора позволяет). Точно также установлены вентиляторы и на Hyper N520, с которым мы познакомились ранее. В принципе, мне не совсем понятно, почему при одновременном использовании двух 120-мм вентиляторов толщина радиатора кулера Hyper N620 оставляет всего 51 мм? Учитывая заявленное в характеристиках развиваемое вентиляторами статическое давление 4,43 мм H₂O и воздушный поток 83,6 CFM, радиатор можно было бы сделать толще на пару сантиметров, увеличив таким образом его площадь и повысив эффективность кулера. Ну а такие габариты уже давно никого не пугают.

Теперь о совместимости и установке кулеров. Обе системы охлаждения Cooler Master являются универсальными и могут быть установлены на любую из современных платформ. К сожалению, того же самого нельзя сказать о продукте Cogage, так как он предназначен только для охлаждения процессоров конструктива LGA 1366. Весьма странный подход к комплектации современной системы охлаждения средней стоимости...

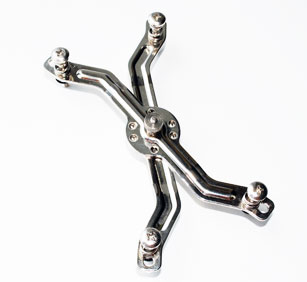

Cooler Master Hyper 212 Plus прижимается к процессору с помощью универсальной X-образной пластины с подпружиненными винтами:

Винты вворачиваются во втулки, которые заблаговременно привёрнуты к нижней поддерживающей пластине. Крепление обеспечивает очень высокое усилие прижима, что немаловажно для кулеров с технологией прямого контакта, к коим Hyper 212 Plus и относится.

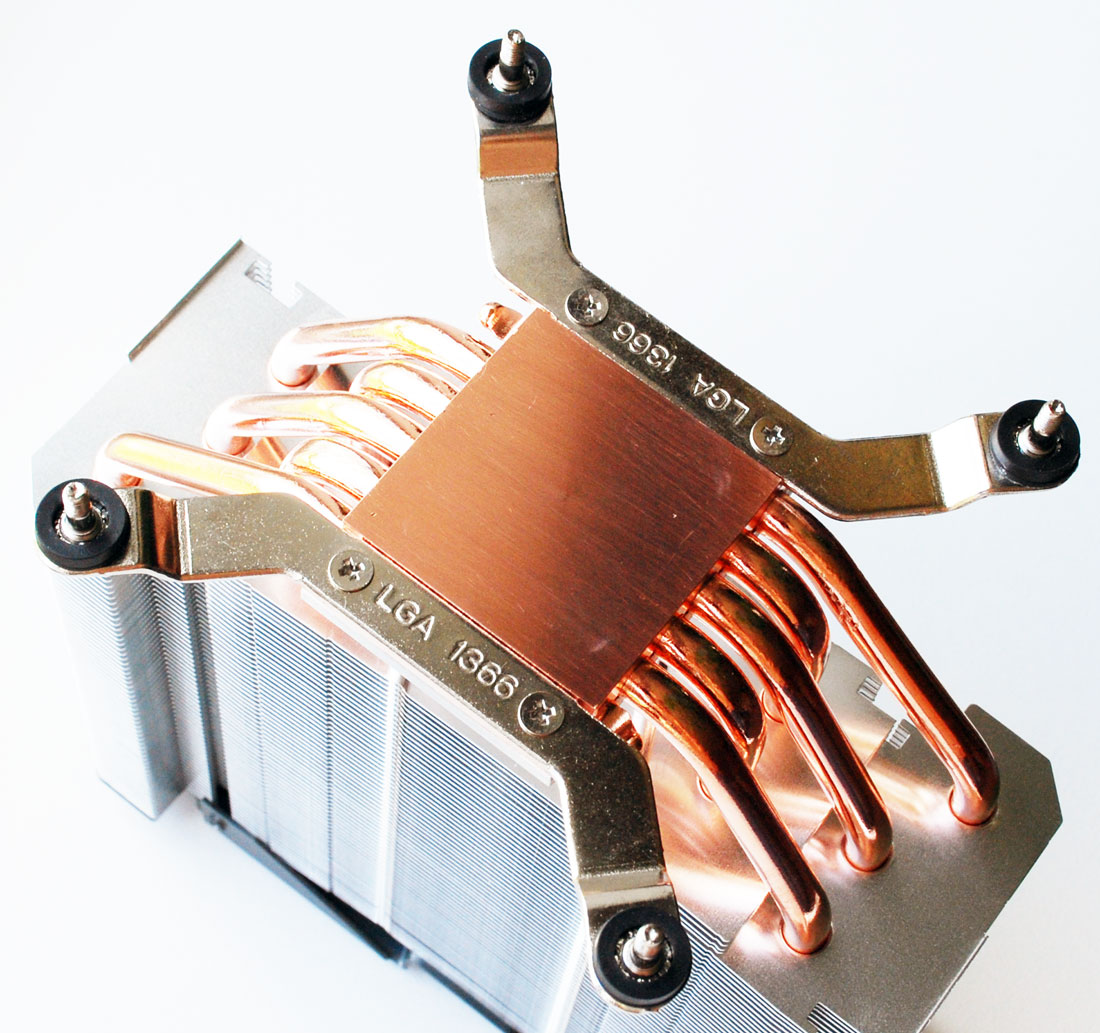

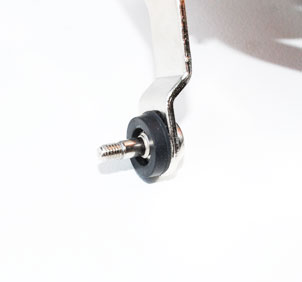

Hyper N620 оснащён классическим креплением Cooler Master, которое мы уже не раз видели в кулерах Cooler Master V8, V10, GeminII и прочих. Оно представляет собой три пары пластин под LGA 775, LGA 1366 или разъёмы процессоров AMD, которые приворачиваются винтами к основанию. В пластины против часовой стрелки вворачиваются винты, на которые приклеиваются резиновые колечки, дабы не повредить плату при установке кулера:

Ну а затем на перевёрнутый кулер устанавливается плата и притягивается с обратной стороны поддерживающей пластиной и гайками. Всё достаточно просто и надёжно, хотя и неудобно, особенно, если с таким креплением Cooler Master вы столкнулись в первый раз.

Описывать процедуру установки кулера Cogage TRUE Spirit нет никакого смысла, так как его крепление выглядит следующим образом:

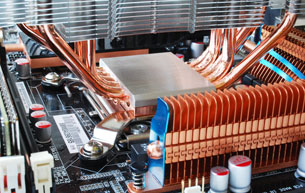

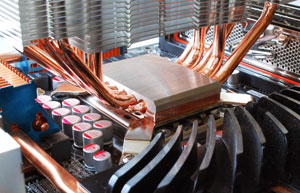

Что же касается совместимости кулеров с материнскими платами, то даже самый низкий из них — Cooler Master Hyper N620 (51 мм до платы) — не помешал ни одному из радиаторов в околосокетном пространстве:

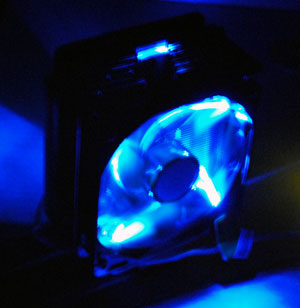

Вентиляторы кулера Cooler Master Hyper N620 оснащены синей подсветкой, которая особо красива в ночное время суток:

В завершении описания кулеров приведу ссылки на инструкции по их установке Cooler Master Hyper 212 Plus (2,13 Мбайта), Cooler Master Hyper N620 (3,72 Мбайта) и Cogage TRUE Spirit (3,14 Мбайта), а также таблицу с техническими характеристиками и рекомендованной стоимостью этих систем охлаждения:

Тестовая конфигурация, инструментарий и методика тестирования

Проверка эффективности систем охлаждения была проведена в закрытом корпусе системного блока, конфигурация которого во время проведения тестирования не изменялась и состояла из следующих комплектующих:

Системная плата: ASUS P6T Deluxe (Intel X58 Express, LGA 1366, BIOS 1606);
Центральный процессор: Intel Core i7-920 (2,67 ГГц, 1,2 В, L2 4 x 256 Kбайт, L3 8 Мбайт, Bloomfield, C0);
Термоинтерфейс: Arctic Silver 5;
Оперативная память: DDR3 PC3-12800 3x2 Гбайт OCZ Platinum Low-Voltage Triple Channel (паспортный режим 1600 МГц, 7-7-7-24, 1,65 В);
Видеокарта: ZOTAC GeForce GTX 260 AMP2! Edition 896 Мбайт, 648/1404/2108 МГц (~1030 об/мин);
Системный диск: Western Digital VelociRaptor (SATA-II, 300 Гбайт, 10000 об/мин, 16 Мбайт, NCQ) в коробке Scythe Quiet Drive;
Архивный диск: Western Digital Caviar Green WD10EADS (SATA-II, 1000 Гбайт, 5400 об/мин, 32 Мбайт, NCQ);
Оптический привод: Samsung SH-S183L;
Корпус: Antec Twelve Hundred (передняя стенка — два Noiseblocker NB-Multiframe S-Series MF12-S1 на 820 об/мин и Scythe Gentle Typhoon на 840 об/мин; задняя — два Scythe SlipStream 120 на 840 об/мин; верхняя — штатный 200-мм вентилятор на 400 об/мин);
Панель управления и мониторинга: Zalman ZM-MFC2;
Блок питания: Zalman ZM1000-HP 1000 Вт, 140-мм вентилятор.

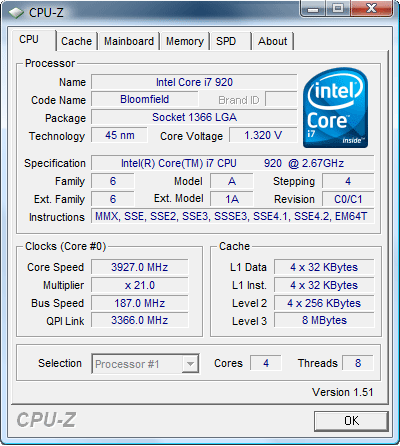

Максимальный разгон 45-нм четырёхъядерного процессора, на котором проводилось сравнительное тестирование кулеров, был определён при фиксированном в значении 21 множителе и активированной функции «Load-Line Calibration» на самой «неэффективной» системе охлаждения сегодняшнего теста и составил 3,93 ГГц (+47,4 %) при повышении напряжения в BIOS материнской платы до 1,3375 В (+11,5 %):

Напряжение на модулях оперативной памяти было зафиксировано на отметке 1,62 В, а её частота составляла 1487 МГц с таймингами 7-7-7-14/1T. Все прочие параметры в BIOS материнской платы, связанные с разгоном процессора или памяти, не изменялись (оставлены в положениях «Auto»).

Тестирование проведено в операционной системе Windows Vista Ultimate Edition x86 SP1. Программное обеспечение, использованное для теста, следующее:

Real Temp 3.30 RC10 — для мониторинга температуры ядер процессора;
Linpack 32-bit в оболочке LinX 0.6.0.2 — для нагрузки процессора (15 проходов Linpack при объёме используемой оперативной памяти 1624 Мбайт);
RivaTuner 2.24 — для визуального контроля за изменением температуры (совместно с плагином RTCore);
CPU-Z 1.51 — для контроля за частотой процессора и напряжением на ядре.

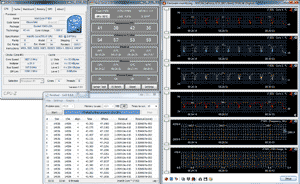

Полный снимок экрана во время проведения тестирования:

Нагрузка на процессоре создавалась двумя последовательными циклами Linpack с указанными выше настройками. Период стабилизации температуры процессора между циклами составлял примерно 10 минут. За окончательный результат, который вы увидите на диаграмме, принималась максимальная температура самого горячего из четырёх ядер центрального процессора. Комнатная температура контролировалась установленным рядом с системным блоком электронным термометром с точностью измерений 0,1 °C и возможностью мониторинга изменения температуры в помещении за последние 6 часов. Во время тестирования комнатная температура колебалась в диапазоне 26,5—27,0 °C.

Измерение уровня шума систем охлаждения осуществлялось с помощью электронного шумомера CENTER-321 после часа ночи в полностью закрытой комнате площадью около 20 м² с пластиковыми стеклопакетами. Уровень шума каждого кулера измерялся вне корпуса системного блока, когда источником шума в комнате являлся только сам кулер и его вентилятор(ы). Для проведения измерений кулер устанавливался на столе на 50-мм пенополиуретановой подставке, а шумомер всегда располагался строго в одной точке на расстоянии ровно 250 мм от кулера. Скорость вращения вентилятора(ов) кулеров изменялась во всём диапазоне их работы с помощью независимого контроллера путём изменения питающего напряжения. Нижняя граница измерений шумомера составляет 29,8 дБА, а субъективно комфортный уровень шума находится у отметки 35 дБА.

Для сравнения с рассмотренными сегодня кулерами в тестирование добавлены ещё две системы охлаждения. В первую очередь, это Thermalright Ultra-120 Extreme-1366 RT, с которым будет интересно сравнить Cogage TRUE Spirit. Кроме того, по стоимости данный кулер равен Cooler Master Hyper N620, а значит, является его прямым конкурентом. Вторым кулером, добавленным в тест, стал эталонный Thermalright IFX-14. Обе системы охлаждения оснащались одним и двумя вентиляторами Noiseblocker NB-Multiframe MF12-S3HS, функционирующими в тихом режиме при 1120 об/мин и на максимальных оборотах при 1760 об/мин. С этими же вентиляторами, помимо штатных, тестировались и все три новинки. При установке двух вентиляторов они были сориентированы на радиаторах по схеме вдув-выдув:

Перейдём к результатам тестирования и их анализу.

Результаты тестирования и их анализ

Так как в сегодняшней статьи протестировано пять кулеров в различных вариациях с вентиляторами, то для более удобного чтения результаты на диаграмме сгруппированы в три группы. В первую включены кулеры с их штатными вентиляторами, во вторую — все кулеры при тесте с одним вентилятором Noiseblocker в двух скоростных режимах, и в третью — кулеры с двумя вентиляторами Noiseblocker в тех же режимах:

Сравнивая новые кулеры в штатной комплектации, можно сделать вывод, что их эффективность соответствует их стоимости. Самый дешёвый Cooler Master Hyper 212 Plus оказался наименее эффективным, хотя и справился с охлаждением разогнанного четырёхъядерного процессора в летнюю жару. Правда это справедливо только для PWM-режима работы его вентилятора, так как если зафиксировать скорость вращения штатного вентилятора Hyper 212 Plus на субъективно тихом уровне 1050 об/мин, то он не позволяет процессору сохранять стабильность под Linpack, отпуская его температуру за 92 °С. А вот Cooler Master Hyper N620, напротив, даже в тихом режиме оказывается на пару градусов эффективнее своего собрата, правда стоит он ровно вдвое дороже. Что же касается Cogage TRUE Spirit, то при немного большей стоимости он выигрывает «очную ставку» у Hyper 212 Plus, причём не только по эффективности, но и по уровню шума.

Рассматривая результаты тестирования всех кулеров в режиме с одним (одинаковым для всех) вентилятором, нельзя не отметить тот факт, что Hyper 212 Plus и здесь является аутсайдером, проигрывая даже самому себе в штатном режиме (скорость вентилятора там на 200 об/мин выше). Удивил TRUE Spirit, опередивший Hyper N620 как в тихом режиме на 1120 об/мин, так и в режиме максимальных оборотов на 1760 об/мин. Отставание продукта Cogage от Thermalright Ultra-120 eXtreme составляет 3—4 градуса (Ultra-120 проигрывал экстремальной версии всего 1—2 градуса), что совсем немного, а значит, изменения, нацеленные на удешевление кулера, несущественно повлияли на его эффективность. Несмотря на то, что для достижения максимальной эффективности Thermalright IFX-14 требует установки двух вентиляторов, даже с одной «вертушкой» он без труда расправляется со всеми участниками теста.

Наконец, последняя группа, где кулеры протестированы с двумя вентиляторами. Не находите Cogage TRUE Spirit в режиме с двумя вентиляторами Noiseblocker? И не ищите, нет там его, так как установка на данный радиатор второго вентилятора на выдув не давала в отношении эффективности ровным счётом ничего. Поэтому здесь для Cooler Master Hyper N620 взять реванш у TRUE Spirit не составляет никакого труда. Кстати, Hyper N620 хоть и проиграл Thermalright Ultra-120 eXtreme, но всё же оказался весьма эффективным кулером, а на максимальных оборотах вентиляторов смог обеспечить процессору стабильность на 4010 МГц при напряжении 1,36875 В. К сожалению, Hyper 212 Plus не может похвастаться такой же эффективностью, и установка двух качественных вентиляторов ему в этом не подмога. Разница в 1 °C между тихим режимом работы вентиляторов и режимом максимальной скорости, скорее всего, является следствием тех самых больших зазоров между тепловыми трубками в основании кулера. Несмотря на винтовое крепление Hyper 212 Plus, обеспечивающее высокое усилие прижима, теплообмен между радиатором кулера и процессором происходит не столь эффективно, как того хотелось бы.

Теперь посмотрим на уровень шума трёх новинок во всём диапазоне работы их штатных вентиляторов:

Очевидно, что уровень шума кулеров очень близок друг к другу, однако, субъективно, вентилятор Cogage TRUE Spirit функционирует в более приятной тональности, нежели вентиляторы кулеров Cooler Master. А когда скорость вращения вентилятора Hyper 212 Plus снижается до 900—950 об/мин, то на ум приходят строчки из знаменитого стихотворения К. Чуковского «И сейчас же щётки, щётки затрещали как трещотки» :). Ну не как трещотки, конечно же, но в работе вентилятора становятся отчётливо слышны призвуки, напоминающие трение щёток. Вентиляторы Hyper N620, к счастью, лишены этого недостатка.

В завершении статьи — диаграмма с уровнем шума кулеров в тех режимах, в которых проверялась эффективность охлаждения:

При работе штатных вентиляторов в ШИМ-режиме все три новых кулера очень тихие без нагрузки на процессор. В этом случае они устроят подавляющее большинство обычных пользователей. Ну а в режиме с нагрузкой на процессор, когда вентиляторы кулеров выходят на свою максимальную скорость, тише всех функционирует Cogage TRUE Spirit. Причём происходит это не только благодаря более низкой скорости вентилятора, но и нешуршащей втулке, в отличие у Hyper 212 Plus.

Заключение

Общее впечатление о рассмотренных и протестированных сегодня кулерах окрашено в пессимистичные тона. Ничего нового эти системы охлаждения собой не представляют, их конструкции не несут в себе каких-то нововведений или интересных технических решений, они не блистают непревзойдённой эффективностью при очень низком уровне шума и не впечатляют пользователей своим эпатажным видом. Интересны ли они будут конечному пользователю и чем именно интересны — решать не мне, но если попытаться как-то выделить каждую из моделей, то можно сказать следующее.

Cooler Master Hyper 212 Plus является самым дешёвым (1250 рублей) кулером сегодняшней статьи, и это — его главное преимущество перед конкурентами. Но преимущество не единственное, так как данный кулер имеет очень удобное, универсальное крепление, обеспечивающее высокое усилие прижима к теплораспределителю процессора, а также возможность установки второго вентилятора, для чего в комплекте имеется дополнительная пара проволочных скобок. Увы, но широко расставленные тепловые трубки в основании Hyper 212 Plus не обеспечивают эффективный теплосъём с процессора и, как следствие, его полноценное охлаждение. Шуршащий на низких скоростях вентилятор также не играет на руку новинке. Впрочем, это может оказаться лишь особенностью конкретного экземпляра кулера.

Cooler Master Hyper N620 вполне мог бы стать суперкулером, будь площадь его радиатора больше, чем сейчас. Повторюсь, что оснащение двумя 120-мм вентиляторами радиатора толщиной всего 51 мм выглядит нелогичным и неоправданным. Не совсем ровное основание кулера, вероятнее всего, является особенностью нашего экземпляра, так как ранее за Cooler Master кривых оснований замечено не было. В остальном, Hyper N620 вполне приличный кулер с универсальным и надёжным креплением, с красивыми вентиляторами и подсветкой, а также с вполне адекватной для такого комплекта стоимостью — около 1700 рублей.

Cogage TRUE Spirit, пожалуй, является самым сбалансированным кулером из всей сегодняшней троицы. Да и разве можно было испортить легендарный Thermalright Ultra-120? Высокая эффективность, умеренный уровень шума даже на максимальной скорости вентилятора и практически полное отсутствие шума на минимальной — положительные черты TRUE Spirit. Из отрицательных, помимо кривого основания, на которое не обращает внимания только Thermalright, называя его «особенностью», можно выделить его совместимость только с материнскими платами под процессоры конструктива LGA 1366.

Ну а мы будем надеяться не только на исправление ошибок в этих моделях кулеров, но и на появление действительно новых и интересных решений в сфере воздушных систем охлаждения для центральных процессоров. Оставайтесь с нами.
