Предисловие

Казалось бы, жизненный цикл линейки видеокарт GeForce GTX 7xx на графических процессорах NVIDIA подходит к своему логическому завершению, вот-вот уже будет представлена девятая серия видеокарт на современных графических процессорах семейства Maxwell. Что тут остаётся производителям, как не распродавать пока ещё актуальные видеокарты, планомерно снижая на них цены? Очевидно, что вкладывать средства в разработку новых продуктов на GPU «Kepler» не выгодно, но отнюдь не все производители так считают.

Компания ASUSTeK Computer Inc. решила отойти от общепринятых экономических правил и недавно анонсировала новую серию видеокарт STRIX (что означает неясыть из семейства совиных). Ключевой особенностью четырёх видеокарт, входящих в данную линейку, является абсолютная бесшумность работы в 2D-режиме, когда системы охлаждения этих видеокарты попросту останавливают своих вентиляторы. Кроме этого, оригинальные видеокарты ASUS имеют и другие интересные особенности.

Сегодня мы познакомимся и протестируем модель ASUS STRIX GTX 780 OC Edition с объёмом памяти 6 Гбайт.

1. Обзор видеокарты ASUS STRIX GTX 780 OC Edition 6 Гбайт (STRIX-GTX780-OC-6GD5)

технические характеристики и рекомендованная стоимость

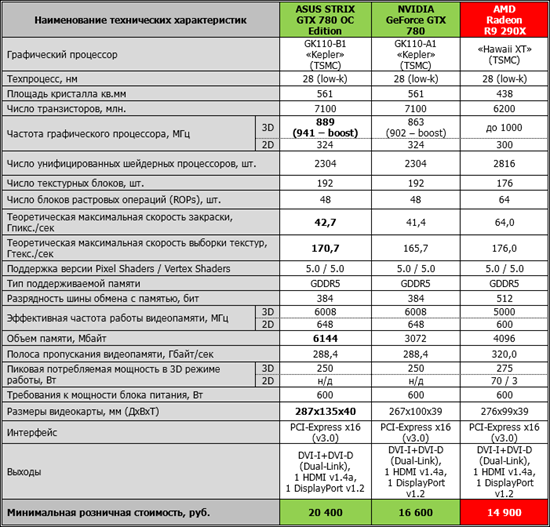

Технические характеристики и стоимость видеокарты ASUS STRIX GTX 780 OC Edition приведены в таблице в сравнении с эталонными вариантами NVIDIA GeForce GTX 780 и AMD Radeon R9 290X.


упаковка и комплектация

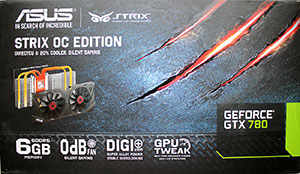

Видеокарта поставляется в большой картонной коробке, располосованной, скорее всего, Росомахой из «Люди Х». На лицевой стороне коробки можно найти название модели видеокарты, компании-производителя, логотип серии STRIX, объём памяти и прочую информацию.

Обратная сторона куда более информативна. Здесь и схематичное фото компоновки кулера видеокарты, и краткие технические характеристики, и перечень выходов, и описание особенностей элементной базы печатной платы, а также информация о фирменной утилите для мониторинга и разгона видеокарты.

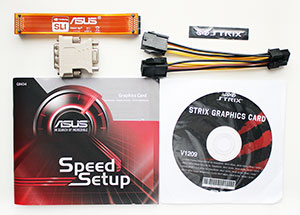

Внутри цветной картонной оболочки находится белая коробка из плотного картона. В её центральном отсеке, выполненном из вспененного полиэтилена, и зафиксирована видеокарта, запечатанная дополнительно в антистатический пакет. Вместе с ней поставляются: один переходник DVI-to-D-Sub, один кабель-переходник для дополнительного питания, гибкий соединительный мостик для SLI, компакт-диск с драйверами и фирменной утилитой ASUS GPU Tweak, а также краткая пошаговая инструкция по установке.

К сожалению, игр или других приятных бонусов в комплекте поставки видеокарты нет, хотя, на наш взгляд, для продукта такого уровня это маркетинговый просчёт.

Выпускается видеокарта в Китае, и на неё предоставляется трёхлетняя гарантия. ASUS STRIX GTX 780 OC Edition уже можно купить даже в российских розничных магазинах по цене от 20400 рублей. Это на уровне стоимости других оригинальных GeForce GTX 780 (без «Ti»), хотя у ASUS удвоенный объём памяти и прочие инженерные «бонусы». Впрочем, обо всём по порядку.

дизайн и особенности печатной платы

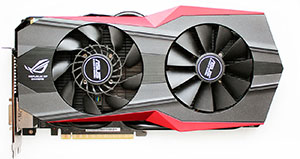

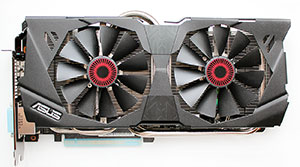

В отличие от, например, ASUS ROG Matrix GTX 780 Ti Platinum и вообще видеокарт серии ROG, новая ASUS STRIX GTX 780 OC Edition имеет уникальный дизайн системы охлаждения, которая своей формой фигурного кожуха и вентиляторами с тёмно-красными наклейками на статорах напоминает голову и глаза совы.

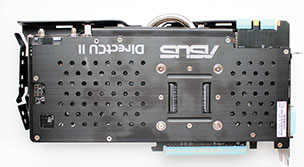

Обратная сторона видеокарты закрыта перфорированной алюминиевой пластиной, а сверху видна тепловая трубка, выходящая из медного основания. Размеры ASUS STRIX GTX 780 OC Edition составляют 287х135х40 мм, то есть она вполне может использоваться в SLI-конфигурациях при установке через один PCI-слот материнской платы. При этом достаточно длинный гибкий соединительный мостик позволит установить две таких видеокарты и через два слота, что будет предпочтительнее с точки зрения эффективности охлаждения.

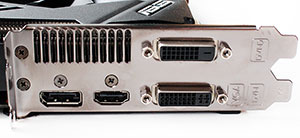

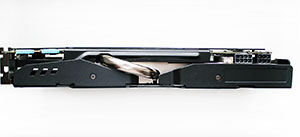

Видеокарта оснащена стандартным набором выходов в числе которых пара DVI-I и DVI-D (оба Dual-Link), один HDMI версии 1.4a, а также один DisplayPort версии 1.2.

Рядом с выходами на панели осталось место решётке для частичного выброса нагретого видеокартой воздуха за пределы корпуса системного блока, но всё же большая его часть остаётся внутри корпуса, в силу специфики конструкции кулера.

На видеокарте установлены шести- и восьмиконтактные разъёмы для подключения дополнительного питания, которые оснащены светодиодами белого цвета.

На своём привычном месте установлены разъёмы для SLI, но поскольку видеокарта имеет увеличенную высоту, то для удобства подключения инженеры ASUS вынесли их на отдельную площадку текстолита.

Несмотря на свою массивность, система охлаждения крепится всего четырьмя винтами по периметру графического процессора, поэтому снимается довольно легко.

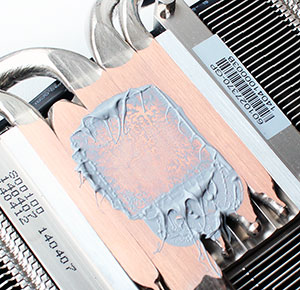

После снятия кулера мы были неприятно удивлены чрезмерным количеством термопасты, которая растеклась по подложке графического процессора и основания кулера.

Очевидно предыдущие обозреватели видеокарты термоинтерфейса не пожалели, только вот излишнее его количество ухудшает эффективность теплообмена, а отнюдь не улучшает её.

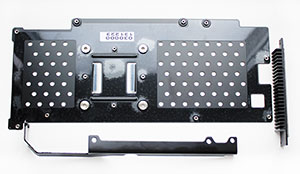

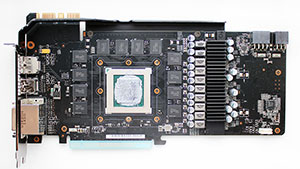

После снятия пластины с обратной стороны платы, а также верхнего металлического ребра жёсткости и небольшого алюминиевого радиатора с транзисторов силовых цепей можно увидеть печатную плату во всей красе.

В отличие от уже упомянутой сегодня ASUS ROG Matrix GTX 780 Ti Platinum, где используется четырнадцатифазная система питания, на ASUS STRIX GTX 780 OC Edition питание попроще – десятифазное (8+2), но этого более чем достаточно особенно в сравнении с эталонными печатными платами GeForce GTX 780.

Разумеется, в основе печатной платы видеокарты лежит фирменная концепция ASUS Super Alloy Power, в рамках которой применены японские твердотельные конденсаторы, ферритовые дроссели и тантал-полимерные конденсаторы POSCAP. Высококачественная элементная база должна обеспечивать стабильность работы видеокарты при высоких нагрузках, долговечность и высокий оверклокерский потенциал.

Управление питанием графического процессора осуществляется контроллером DIGI+ VRM ASP1212 производства компании International Rectifier.

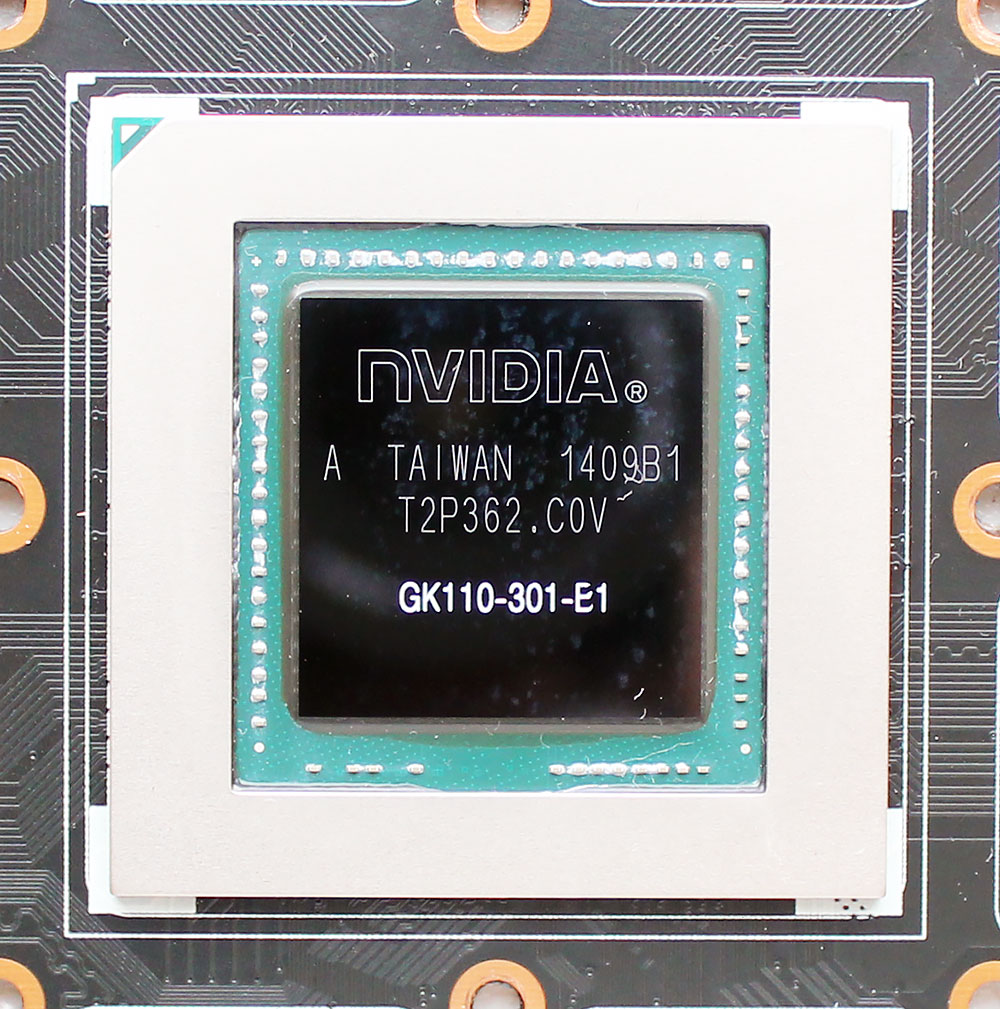

Графический процессор GK110, выпущенный в Тайване на 9-й неделе 2014 года (конец февраля – начало марта), относится к ревизии В1. Приятно видеть, что вслед за GeForce GTX 780 Ti и обычные GeForce GTX 780 также переходят на новую ревизию чипа.

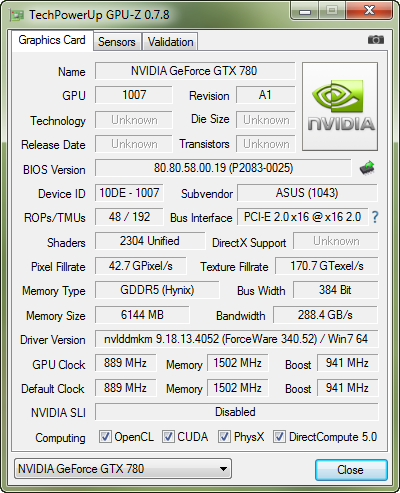

В сравнении с эталонными версиями GeForce GTX 780 базовая частота графического процессора ASUS STRIX GTX 780 OC Edition в 3D-режиме повышена на 26 МГц или 3% и составляет 889 МГц. Это заметно скромнее частот, которые устанавливаются на оригинальных GeForce GTX 780 Ti, но вкупе с новой ревизией чипа позволяет нам надеяться на впечатляющий разгон. В boost-режиме частота GPU должна повышаться до 941 МГц, однако фактически по данным мониторинга она достигала отметки 1032 МГц. В 2D-режиме частота снижается до 324 МГц одновременно со снижением напряжения.

Качество ASIC нашего экземпляра графического процессора оказалось равно 77,5%.

Этот показатель можно принять к сведению, но не более того, так как даже на закате эры GeForce GTX 7xx прямой связи между качеством ASIC и оверклокерским потенциалом графического процессора видеокарт не выявлено.

Вместо штатных трёх гигабайт на ASUS STRIX GTX 780 OC Edition установлены шесть гигабайт видеопамяти стандарта GDDR5, набранные двенадцатью микросхемами в упаковке FCBGA производства компании SK Hynix (маркировка H5GC4H24MFR T2C).

Теоретическая эффективная частота таких микросхем составляет 6000 МГц, на которых память и функционирует (6008 МГц, если быть точным). Вновь, к сожалению, отмечаем, что производители игнорируют заводской разгон памяти. Тем не менее, благодаря 384-битной шине, теоретическая пропускная способность памяти на данной видеокарте может достигать 288,4 Гбайт/сек. Добавим, что в 2D-режиме частота видеопамяти снижается до 648 МГц.

Дополняет наш обзор дизайна и печатной платы видеокарты ASUS STRIX GTX 780 OC Edition информация утилиты GPU-Z.

Традиционно делимся ссылкой на BIOS этой видеокарты и переходим к очередному знакомству с системой охлаждения ASUS DirectCU II.

системы охлаждения – эффективность и уровень шума

Компоновка видеокарты приведена на фотосхеме с официального сайта и представляет собой вполне обычную последовательность расположения элементов для систем охлаждения ASUS.

Уже не однократно изученная и протестированная нами ASUS DirectCU II не претерпела в этой версии видеокарты конструктивных изменений.

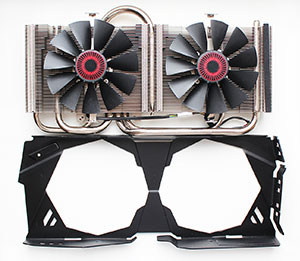

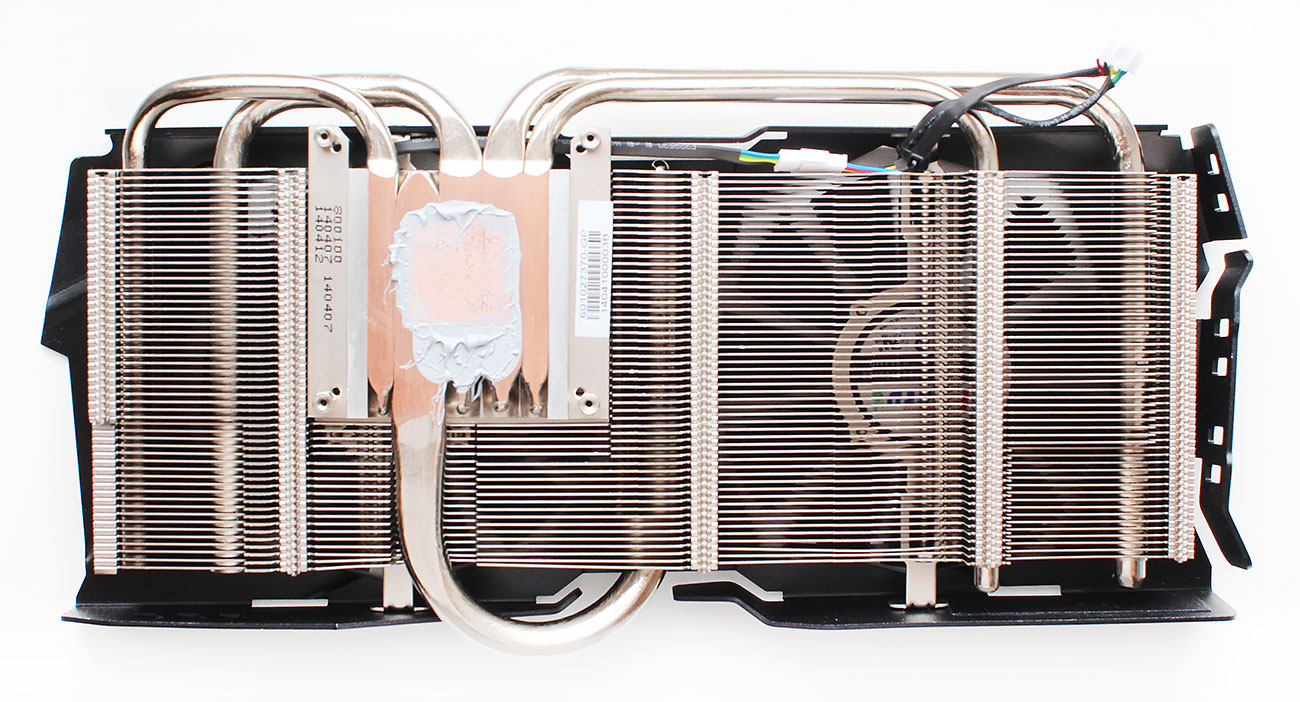

Она по-прежнему состоит из алюминиевого радиатора на тепловых трубках, закреплённых на нём двух вентиляторов и накрывающего их металлического кожуха.

Основание, выполненное по технологии прямого контакта, состоит из пяти тепловых трубок разного диаметра (слева направо): 6 мм, 10 мм, две 8 мм и 6 мм.

Судя по отпечатку кристалла графического процессора GK110 на основании кулера, с ним контактируют три центральные тепловые трубки, а крайние участвуют в теплообмене только через боковые стенки.

Отметим высокое качество сборки радиатора, а также тот факт, что контакт тепловых трубок с алюминиевыми пластинами осуществлён пайкой.

Радиатор охлаждается двумя одиннадцатилопастными вентиляторами производства компании FirstD (маркировка FD9015U12S) реальным диаметром 94 мм. Скорость их вращения регулируется PWM-методом в диапазоне от 0 до 3130 об/мин (по данным мониторинга).

Именно нулевая скорость вращения вентиляторов в 2D-режиме или в не ресурсоёмких 3D-приложениях (ASUS приводит в пример такие игры как League of Legends или StarCraft) и есть ключевая особенность серии видеокарт STRIX. То есть в таких режимах работы ASUS STRIX GTX 780 OC Edition должна быть абсолютно бесшумна. Срок службы подшипника скольжения вентиляторов в характеристиках не указан, но, скорее всего, он составляет штатные 30 000 часов или более 3,4 лет непрерывной работы. Максимальное энергопотребление каждого вентилятора может достигать 6,6 Вт.

Тремя отдельными компонентами системы охлаждения ASUS DirectCU II являются перфорированная защитная пластина с обратной стороны платы, верхнее ребро жёсткости, а также небольшой алюминиевый радиатор с термопрокладкой на VRM-элементах.

Для проверки температурного режима работы видеокарты ASUS STRIX GTX 780 OC Edition в качестве нагрузки мы использовали пять циклов теста весьма ресурсоёмкой игры Aliens vs. Predator (2010) при максимальном качестве графики в разрешении 2560х1440 пикселей с анизотропной фильтрацией уровня 16х и MSAA-сглаживанием степени 4x:

Для мониторинга температур и всех прочих параметров применялись программа MSI Afterburner версии 3.0.1 и утилита GPU-Z версии 0.7.8. Все тесты проводились в закрытом корпусе системного блока, конфигурацию которого вы сможете увидеть в следующем разделе статьи, при довольно высокой средней комнатной температуре 27,5 градусов Цельсия.

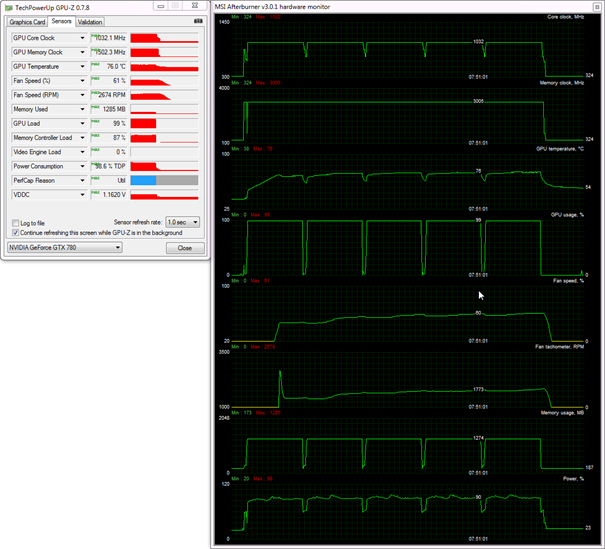

Проверку эффективности работы кулера на ASUS STRIX GTX 780 OC Edition мы начали с автоматической регулировки скорости, и тут нас ждал не очень приятный сюрприз. Смотрим на график мониторинга.

Примерно до половины первого цикла теста вентиляторы системы охлаждения действительно совсем не функционировали, что хорошо видно по графику мониторинга. Но затем они резко стартуют сразу практически до 2700 об/мин, что очень шумно. Такой скачок скорости тут же делает видеокарту дискомфортной, даже несмотря на тот факт, что после этого скорость плавно повышается лишь до 1800 об/мин на протяжении всего теста. То есть вся идея бесшумности ASUS STRIX GTX 780 OC Edition начисто перечёркивается таким вот скачком скорости. Понятно, что проблема может быть решена на программном уровне простым обновлением BIOS, но видеокарте почти два месяца, а новой версии BIOS пока так и не вышло, хотя и до нас эту проблему отмечали другие обозреватели. Что ж, будем надеяться, что программисты ASUS всё же обратят внимание на этот неприятный факт и в скором времени исправят алгоритм работы вентиляторов. Что касается самой эффективности охлаждения при автоматической регулировке вентиляторов, то ASUS DirectCU II без труда справляется со своей задачей, удерживая температуру ядра в пределах 76 градусов Цельсия при средней скорости вентиляторов чуть ниже 1800 об/мин.

При максимальных оборотах двух вентиляторов пиковая температура графического процессора оказывается ограничена всего 68 градусами Цельсия.

В таком режиме работы кулера видеокарты уровень шума очень высок, да и в автоматическом комфортным его вряд ли можно назвать. Поэтому мы решили проверить эффективность ASUS DirectCU II на ASUS STRIX GTX 780 OC Edition при скорости вентиляторов около 1400 об/мин или 46% мощности, что, на наш взгляд, уже вполне комфортно по уровню шума на фоне работающего системного блока.

Очень даже неплохие результаты, ведь максимальная температура графического процессора составила 81 градус Цельсия, что, несмотря на сравнительно высокую комнатную температуру, лучше, чем у эталонных вариантов NVIDIA GeForce GTX 780 при серьёзном преимуществе в уровне шума. Кстати, о последнем.

Измерение уровня шума систем охлаждения видеокарт осуществлялось с помощью электронного шумомера CENTER-321 после часа ночи в полностью закрытой комнате площадью около 20 м² со стеклопакетами. Уровень шума измерялся вне корпуса системного блока, когда источником шума в комнате являлся только система охлаждения и её вентиляторы. Шумомер, зафиксированный на штативе, всегда располагался строго в одной точке на расстоянии ровно 150 мм от ротора вентилятора/турбины кулера. Материнская плата, в которую была вставлена видеокарта с установленной на неё системой охлаждения, размещалась на самом углу стола на пенополиуретановой подложке. Нижняя граница измерений шумомера составляет 29,8 дБА, а субъективно комфортный (не путать с низким) уровень шума при измерениях с такого расстояния находится около отметки 36 дБА. Скорость вращения вентиляторов изменялась во всём диапазоне их работы с помощью специального точного контроллера путём изменения питающего напряжения с шагом 0,5 В.

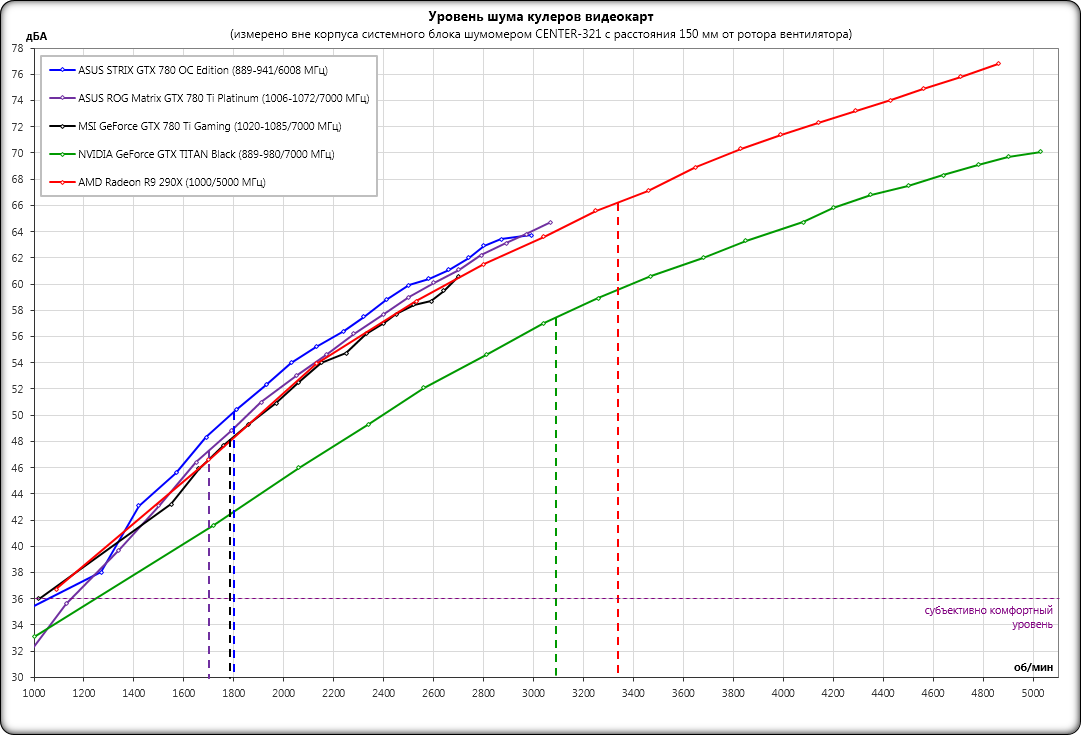

На график и в таблицу с данными об уровне шума системы охлаждения видеокарты ASUS STRIX GTX 780 OC Edition мы включили результаты измерений уровня шума эталонных видеокарт NVIDIA GeForce GTX TITAN Black и AMD Radeon R9 290X, а также оригинальных видеокарт ASUS ROG Matrix GTX 780 Ti Platinum с кулером DirectCU II и MSI GeForce GTX 780 Ti Gaming с кулером Twin Frozr IV Advanced. Они являются весьма серьёзными конкурентами ASUS как по эффективности, так и по уровню шума. Добавим, что вертикальными пунктирными линиями соответствующего цвета отмечены верхние границы скорости систем охлаждения при их автоматической PWM-регулировке.

По уровню шума троица оригинальных видеокарт продемонстрировала примерно одинаковые результаты. Кривые ASUS STRIX GTX 780 OC Edition и ASUS ROG Matrix GTX 780 Ti Platinum так и вовсе проходят очень близко друг к другу, но всё же более быстрая ASUS ROG Matrix GTX 780 Ti Platinum работает потише, в том числе и при автоматической регулировке скорости вентиляторов системы охлаждения. Отметим, что все три оригинальные видеокарты заметно тише эталонных версий NVIDIA или AMD, так что с учётом более высокой эффективности охлаждения и повышенных частот, покупка таких моделей более чем оправдана. Что касается вентиляторов ASUS STRIX GTX 780 OC Edition, то стоит отметить, что в них не замечено ни треска, ни электрических призвуков во время вращения. Работают они мягко и ровно. Эх, если бы не дикий старт при запуске, можно было бы быть вполне довольным уровнем шума ASUS STRIX GTX 780 OC Edition.

оверклокерский потенциал

Поскольку на ASUS STRIX GTX 780 OC Edition установлена новая версия ядра GK110-B1 и заводского разгона практически нет, мы надеялись на её хороший оверклокерский потенциал. И, нужно заметить, надежды наши оправдались. К базовой частоте графического процессора 889 МГц без потери стабильности или проявления дефектов изображения нам удалось добавить сразу 190 МГц или +21,1%. А видеопамять порадовала нас ещё больше, разогнавшись на 1360 эффективных мегагерц или +22,6%.

Частоты разогнанной видеокарты составили 1079-1131/7368 МГц.

Это лучше, чем любая оригинальная версия GeForce GTX 780 Ti, так что урезанное ядро в данном случае может быть компенсировано более высокой частотой, что мы и проверим тестами производительности.

После разгона видеокарты графический процессор ASUS STRIX GTX 780 OC Edition, фактически функционировавший при 1202 МГц, стал прогреваться на 3 градуса Цельсия сильнее, а скорость вентиляторов возросла примерно на 300 об/мин.

Отметим, что на графике скачок скорости вентиляторов при старте почему-то не нашёл отражения, но, к сожалению, он происходит всегда при запуске и начале работы ресурсоёмкого 3D-приложения. Над исправлением этого программистам ASUS обязательно нужно поработать.

2. Тестовая конфигурация, инструментарий и методика тестирования

Тестирование производительности видеокарт было проведено на системе следующей конфигурации:

Системная плата: Intel Siler DX79SR (Intel X79 Express, LGA 2011, BIOS 0594 от 06.08.2013);

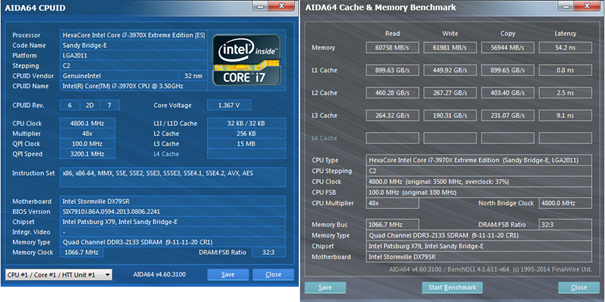

Центральный процессор: Intel Core i7-3970X Extreme Edition 3,5/4,0 ГГц (Sandy Bridge-E, C2, 1,1 В, 6x256 Kбайт L2, 15 Мбайт L3);
Система охлаждения CPU: Phanteks PH-TC14PЕ (2xCorsair AF140, 900 об/мин);
Термоинтерфейс: ARCTIC MX-4;
Видеокарты:

ASUS ROG Matrix GTX 780 Ti Platinum 3 Гбайт 1006-1072/7000 МГц;
ASUS STRIX GTX 780 OC Edition 6 Гбайт 889-941/6008 МГц и 1079-1131/7368 МГц;
MSI GeForce GTX 780 Lightning 3 Гбайт 980-1033/6008 МГц;
AMD Radeon R9 290X 4 Гбайт 1000/5000 МГц;

Оперативная память: DDR3 4x8 Гбайт G.SKILL TridentX F3-2133C9Q-32GTX (XMP 2133 МГц, 9-11-11-31, 1,6 В);
Системный диск: SSD 256 Гбайт Crucial m4 (SATA-III, CT256M4SSD2, BIOS v070H);
Диск для программ и игр: Western Digital VelociRaptor (SATA-II, 300 Гбайт, 10000 об/мин, 16 Мбайт, NCQ) в коробке Scythe Quiet Drive 3,5";
Архивный диск: Samsung Ecogreen F4 HD204UI (SATA-II, 2 Тбайт, 5400 об/мин, 32 Мбайт, NCQ);
Звуковая карта: Auzen X-Fi HomeTheater HD;
Корпус: Antec Twelve Hundred (передняя стенка – три Noiseblocker NB-Multiframe S-Series MF12-S2 на 1020 об/мин; задняя – два Noiseblocker NB-BlackSilentPRO PL-1 на 1020 об/мин; верхняя – штатный 200-мм вентилятор на 400 об/мин);
Панель управления и мониторинга: Zalman ZM-MFC3;
Блок питания: Corsair AX1200i (1200 Вт), 120-мм вентилятор;
Монитор: 27" Samsung S27A850D (DVI-I, 2560х1440, 60 Гц).

В качестве верхней ступеньки по производительности сегодня будет выступать видеокарта ASUS ROG Matrix GTX 780 Ti Platinum, которую ASUS STRIX GTX 780 OC Edition попробует опередить при разгоне, а прямым конкурентом новинке будет MSI GeForce GTX 780 Lightning, частота графического процессора которой выше, но объём памяти вдвое меньше.

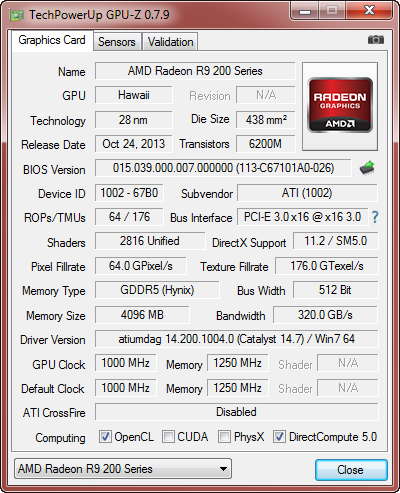

Оригинальных Radeon R9 290X в нашем распоряжении по-прежнему нет, поэтому честь AMD будет защищать эталонная видеокарта на номинальных частотах.

Добавим, что значение «Power Limit» на всех видеокартах было выставлено на максимум.

Для снижения зависимости производительности видеокарт от скорости платформы, 32-нм шестиядерный процессор при множителе 48, опорной частоте 100 МГц и активированной функции Load-Line Calibration был разогнан до 4,8 ГГц при повышении напряжения в BIOS материнской платы до 1,385 В.

Технология Hyper-Threading активирована. При этом 32 Гбайт оперативной памяти функционировали на частоте 2,133 ГГц с таймингами 9-11-11-20_CR1 при напряжении 1,6125 В.

Тестирование, начатое 12 августа 2014 года, было проведено под управлением операционной системы Microsoft Windows 7 Ultimate x64 SP1 со всеми критическими обновлениями на указанную дату и с установкой следующих драйверов:

чипсет материнской платы Intel Chipset Drivers – 10.0.17 WHQL от 05.06.2014;
библиотеки DirectX End-User Runtimes, дата выпуска – 30 ноября 2010 года;
драйверы видеокарт на графических процессорах NVIDIA – GeForce 340.52 WHQL от 29.07.2014.
драйверы видеокарт на графических процессорах AMD – AMD Catalyst 14.7 RC3 (14.200.1004.0) от 11.08.2014;

Производительность видеокарт была проверена в двух разрешениях: 1920х1080 и 2560х1440 пикселей. Для тестов использовались два режима качества графики: «Quality + AF16x» – качество текстур в драйверах по-умолчанию с включением анизотропной фильтрации уровня 16х, и «Quality + AF16x + MSAA 4х(8х)» с включением анизотропной фильтрации уровня 16х и полноэкранного сглаживания степени 4x или 8x, в случаях, когда среднее число кадров в секунду оставалось достаточно высоким для комфортной игры. В отдельных играх, в силу специфики игровых движков, были использованы иные алгоритмы сглаживания, что будет указано далее в методике и на диаграммах. Включение анизотропной фильтрации и полноэкранного сглаживания выполнялось непосредственно в настройках игр. Если же данные настройки в играх отсутствовали, то параметры изменялись в панели управления драйверов Catalyst или GeForce. Там же была принудительно отключена вертикальная синхронизация (V-Sync). Кроме указанного, никаких дополнительных изменений в настройки драйверов не вносилось.

Видеокарты были протестированы в двух графических тестах и четырнадцати играх, традиционно обновлённых до последних версий на дату начала подготовки материала. Последние патчи получили такие игры, как Metro: Last Light и Company of Heroes 2, а из новинок в нашем тестовом списке появилась GRID Autosport, заменившая собой GRID 2. Вот как выглядит слегка обновлённый список тестовых приложений (игры расположены в порядке их официального выхода):

3DMark (2013) (DirectX 9/11) – версия 1.3.708, тестирование в сценах «Cloud Gate», «Fire Strike» и «Fire Strike Extreme»;
Unigine Valley Bench (DirectX 11) – версия 1.0, максимальные настройки качества, AF16x и(или) MSAA 4x, разрешение 1920х1080;
Total War: SHOGUN 2 – Fall of the Samurai (DirectX 11) – версия 1.1.0, встроенный тест (битва при Sekigahara) на максимальных настройках качества графики и использовании в одном из режимов MSAA 8x;
Sniper Elite V2 Benchmark (DirectX 11) – версия 1.05, использовался Adrenaline Sniper Elite V2 Benchmark Tool v1.0.0.2 BETA максимальные настройки качества графики («Ultra»), Advanced Shadows: HIGH, Ambient Occlusion: ON, Stereo 3D: OFF, Supersampling: OFF, двойной последовательный прогон теста;
Sleeping Dogs (DirectX 11) – версия 1.5, использовался Adrenaline Action Benchmark Tool v1.0.2.1, максимальные настройки качества графики по всем пунктам, Hi-Res Textures pack установлен, FPS Limiter и V-Sync отключены, двойной последовательный прогон теста с суммарным сглаживанием на уровне «Normal» и на уровне «Extreme»;
Hitman: Absolution (DirectX 11) – версия 1.0.447.0, встроенный тест при настройках качества графики на уровне «Ultra», тесселяция, FXAA и глобальное освещение включены.
Crysis 3 (DirectX 11) – версия 1.2.0.1000, все настройки качества графики на максимум, степень размытости – средняя, блики включены, режимы с FXAA и с MSAA4x сглаживанием, двойной последовательный проход заскриптованной сцены из начала миссии «Swamp» продолжительностью 110 секунд;
Tomb Raider (2013) (DirectX 11) – версия 1.1.748.0, использовался Adrenaline Action Benchmark Tool, настройки качества на уровне «Ultra», V-Synс отключён, режимы с FXAA и с 2xSSAA сглаживанием, технология TressFX активирована, двойной последовательный проход встроенного в игру теста;
BioShock Infinite (DirectX 11) – версия 1.1.25.5165, использовался Adrenaline Action Benchmark Tool с настройками качества «Ultra» и «Ultra+DOF», двойной прогон встроенного в игру теста;
Metro: Last Light (DirectX 11) – версия 1.0.0.15, использовался встроенный в игру тест, настройки качества графики и тесселяции на уровне «Very High», технология Advanced PhysX включена, тесты с- и без SSAA-сглаживания, двойной последовательный проход сцены «D6».
Company of Heroes 2 (DirectX 11) – версия 3.0.0.14937, двойной последовательный прогон встроенного в игру теста при максимальных настройках качества графики и физических эффектов;
Total War: Rome II (DirectX 11) – версия 1.11.0.0, настройки качества на уровне «Extreme», V-Synс отключён, SSAA сглаживание активировано, двойной последовательный проход встроенного в игру теста;
Batman: Arkham Origins (DirectX 11) – версия 1.0 (update 8), настройки качества на уровне «Ultra», V-Synс отключён, все эффекты активированы, все функции «DX11 Enhanced» задействованы, Hardware Accelerated PhysX = Normal, двойной последовательный проход встроенного в игру теста;
Battlefield 4 (DirectX 11) – версия 111433, все настройки качества графики на «Ultra», двойной последовательный проход заскриптованной сцены из начала миссии «TASHGAR» продолжительностью 110 секунд (для видеокарт на GPU AMD использовался API Mantle);
Thief (DirectX 11) – версия 1.6 build 4158.14, настройки качества графики на максимальный уровень, технологии «Paralax Occlusion Mapping» и «Tessellation» активированы, двойной последовательный проход встроенного в игру бенчмарка (для видеокарт на GPU AMD использовался API Mantle);
GRID Autosport (DirectX 11) – версия от 20.08.2014, использовался встроенный в игру тест на трассе «Сан-Франциско» (десять машин), настройки качества графики на максимальный уровень по всем пунктам, тесты с- и без MSAA8x сглаживания.

Если в играх реализована возможность фиксации минимального числа кадров в секунду, то оно также отражалось на диаграммах. Каждый тест проводился дважды, за окончательный результат принималось лучшее из двух полученных значений, но только в случае, если разница между ними не превышала 1%. Если отклонения прогонов тестов превышали 1%, то тестирование повторялось ещё, как минимум, один раз, чтобы получить достоверный результат.

3. Результаты тестов производительности

На диаграммах результаты двух видеокарт на графических процессорах NVIDIA – ASUS ROG Matrix GTX 780 Ti Platinum 3 Гбайт и MSI GeForce GTX 780 Lightning 3 Гбайт – выделены светло-зелёной гаммой, а на графическом процессоре AMD – AMD Radeon R9 290X 4 Гбайт – красной. Чтобы выделить результаты героини сегодняшней статьи ASUS STRIX GTX 780 OC Edition 6 Гбайт мы «залили» их тёмно-бирюзовым цветом. Также перед началом отметим, что видеокарты на диаграммах отсортированы сверху-вниз в порядке убывания их розничной стоимости.

3DMark (2013)

В тестовом пакете 3DMark (2013) результаты тестирования видеокарт близки друг к другу и всё же разница в производительности между ними есть. На номинальных частотах ASUS STRIX GTX 780 OC Edition оказывается медленнее остальных, включая AMD Radeon R9 290X. Второе с конца место занимает MSI GeForce GTX 780 Lightning, имеющая почти 100-мегагерцевое преимущество по ядру над ASUS STRIX GTX 780 OC Edition, но последняя без труда опережает соперницу после разгона, едва не дотягиваясь до уровня лидера данного теста – видеокарты ASUS ROG Matrix GTX 780 Ti Platinum.

Unigine Valley Bench

Второй полусинтетический бенчмарк нам продемонстрировал несколько иную картину.

Здесь уже в отстающих – AMD Radeon R9 290X, а обе GeForce GTX 780 в исполнении ASUS и MSI идут впереди неё вплотную друг к другу. Разгон ASUS STRIX GTX 780 OC Edition выводит её на второе место в режиме без использования сглаживания и даже на первое при его активации, демонстрируя отличную масштабируемость производительности при разгоне как ядра, так и видеопамяти.

Total War: SHOGUN 2 – Fall of the Samurai

Игровые тесты открывает Total War: SHOGUN 2 – Fall of the Samurai.

Расстановка сил между видеокартами здесь во многом схожа с предыдущим тестом, однако AMD Radeon R9 290X выглядит увереннее без использования сглаживания и даже опережает ASUS STRIX GTX 780 OC Edition. Разогнав последнюю, можно получить практически такой же уровень производительности, как и на ASUS ROG Matrix GTX 780 Ti Platinum, являющейся одной из наиболее быстрых GeForce GTX 780 Ti на рынке.

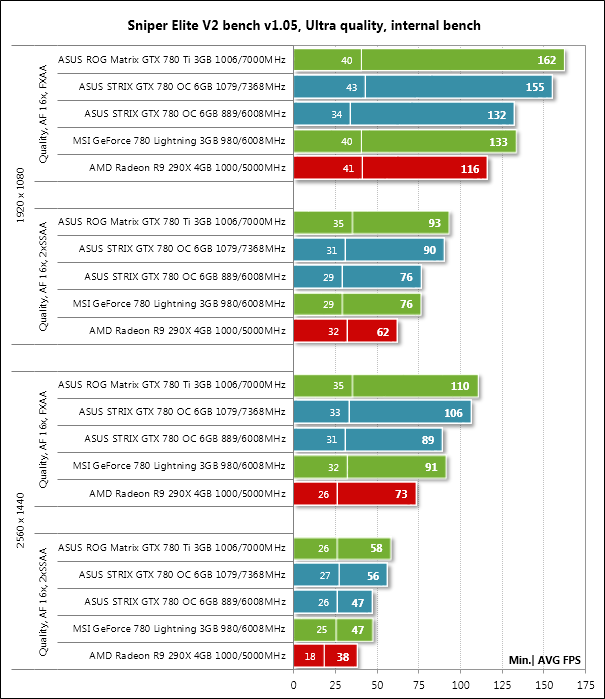

Sniper Elite V2 Benchmark

Несмотря на более высокие частоты графического процессора MSI GeForce GTX 780 Lightning, результаты ASUS STRIX GTX 780 OC Edition очень близки к ней, а в режимах со сглаживанием и вовсе копируют друг друга. AMD Radeon R9 290X в этом тесте уже привычно отстаёт, а разогнанная ASUS STRIX GTX 780 OC Edition вплотную подбирается к ASUS ROG Matrix GTX 780 Ti Platinum. Минимальный FPS на всех видеокартах отличается незначительно. Пользы от шести гигабайт видеопамяти на ASUS STRIX GTX 780 OC Edition мы пока не замечаем.

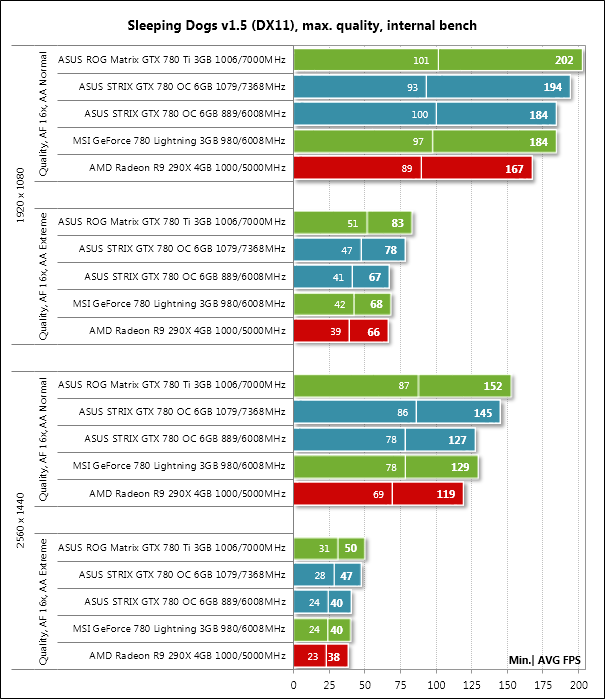

Sleeping Dogs

Почти такие же результаты мы можем наблюдать и в игре Sleeping Dogs.

Из особенностей здесь можно отметить только существенное снижение производительности на всех видеокартах при активации сглаживания (FPS втрое ниже чем без него).

Hitman: Absolution

Графический движок Hitman: Absolution всегда больше подходил архитектуре процессоров AMD, поэтому уверенное выступление AMD Radeon R9 290X в данной игре вряд ли кого удивляет. Тем не менее, можно отметить и впечатляющий прирост производительности при разгоне ASUS STRIX GTX 780 OC Edition.

Crysis 3

Результаты Crysis 3 не выбиваются из общего ряда.


Tomb Raider (2013)

В Tomb Raider (2013) новая ASUS STRIX GTX 780 OC Edition демонстрирует ту же производительность, что и эталонная AMD Radeon R9 290X, а MSI GeForce GTX 780 Lightning идёт чуть впереди их обеих. Серьёзное преимущество ASUS ROG Matrix GTX 780 Ti Platinum в этой игре не компенсируется даже впечатляющим разгоном ASUS STRIX GTX 780 OC Edition.

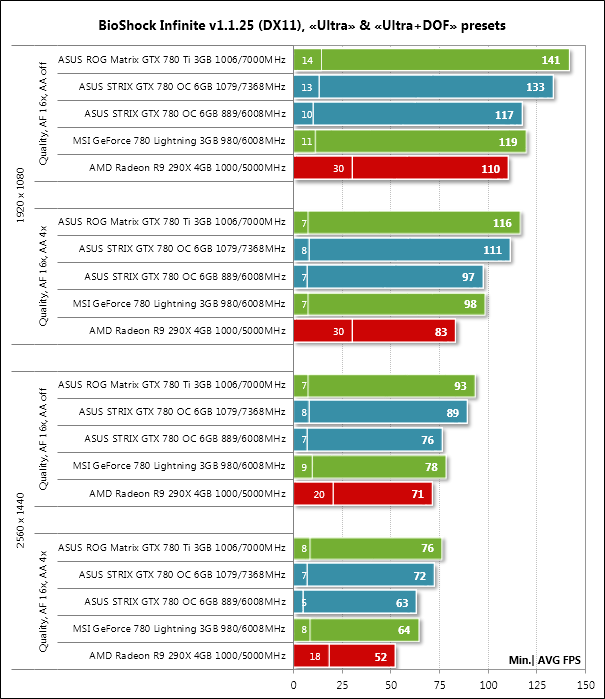

BioShock Infinite

Встроенный в игру BioShock Infinite тест традиционно отметился низким минимальным FPS на видеокартах с графическими процессорами NVIDIA, хотя по среднему даже самой медленной из них удаётся опережать AMD Radeon R9 290X.

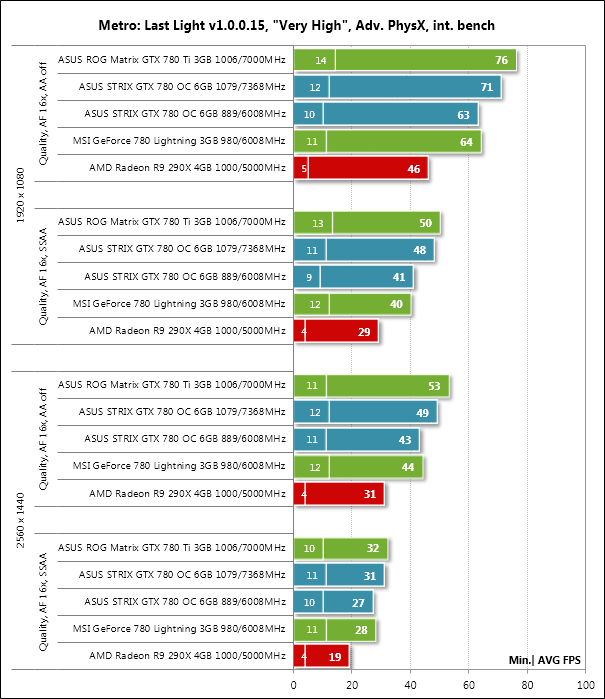

Metro: Last Light

Результаты тестирования видеокарт в Metro: Last Light с использованием дополнительных физических эффектов и без них отличаются тем, что в первом случае AMD Radeon R9 290X ничего не может противопоставить NVIDIA, а во втором отстаёт совсем немного. Что касается ASUS STRIX GTX 780 OC Edition, то в этой игре она и вовсе не уступает MSI GeForce GTX 780 Lightning, хотя имеет куда более скромный заводской разгон ядра. Разогнав ASUS STRIX GTX 780 OC Edition, можно обеспечить практически такой же уровень производительности, как и у ASUS ROG Matrix GTX 780 Ti Platinum.

Company of Heroes 2

Company of Heroes 2 стала по сути второй вслед за Hitman: Absolution игрой тестирования, где эталонной AMD Radeon R9 290X удаётся опередить обе оригинальные GeForce GTX 780. Противостояние ASUS STRIX GTX 780 OC Edition и MSI GeForce GTX 780 Lightning интересно тем, что видеокарта с шестью гигабайтами видеопамяти в разы быстрее по минимальному FPS в наиболее ресурсоёмком режиме. Впрочем, по результатам ASUS ROG Matrix GTX 780 Ti Platinum, у которой также всего 3 Гбайт памяти, можно сделать вывод, что дело вовсе не в объёме видеопамяти.

Total War: Rome II

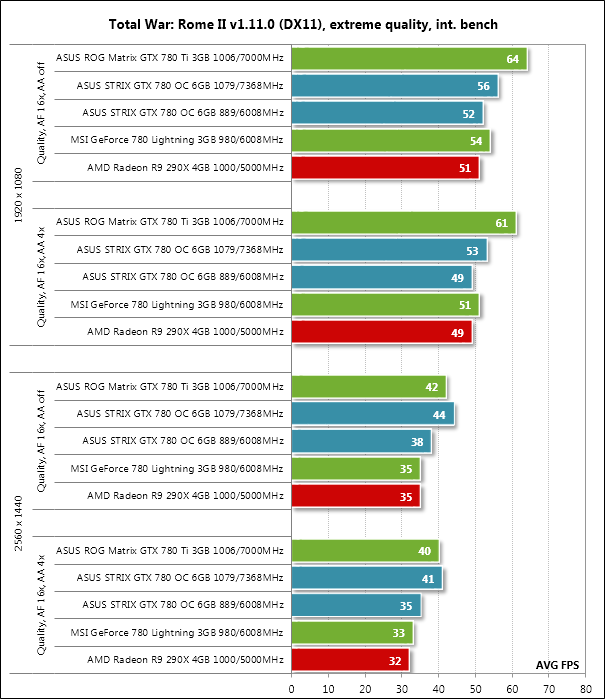

Результаты Total War: Rome II ничем примечательным не выделяются.

Batman: Arkham Origins

Если вы не стремитесь использовать сглаживание в Batman: Arkham Origins, то видеокарты на графических процессорах NVIDIA здесь будут явно предпочтительнее AMD, однако при активации MSAA8X AMD Radeon R9 290X готова составить им достойную конкуренцию. ASUS STRIX GTX 780 OC Edition выступает на своём уровне, слегка отставая от MSI GeForce GTX 780 Lightning в номинальном режиме работы и серьёзно прибавляя при разгоне. И всё же ASUS ROG Matrix GTX 780 Ti Platinum остаётся впереди.

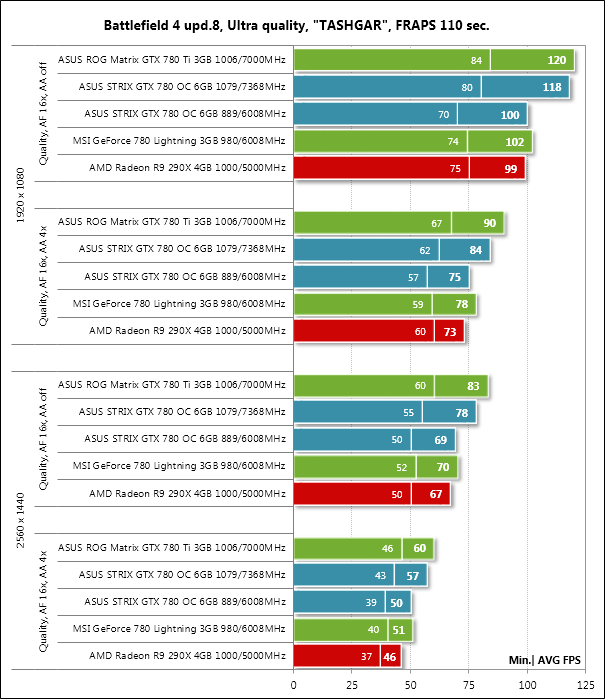

Battlefield 4

Расстановку сил между видеокартами, продемонстрированную ими в игре Battlefield 4, вполне можно назвать классической для сегодняшнего тестирования.

Каких-то уникальных особенностей здесь нет, так что переходим к следующей игре.

Thief

Благодаря поддержке Mantle, даже эталонная AMD Radeon R9 290X выглядит в Thief весьма уверенно.

Результаты ASUS STRIX GTX 780 OC Edition и MSI GeForce GTX 780 Lightning практически одинаковы, а производительность ASUS ROG Matrix GTX 780 Ti Platinum недостижима даже для разогнанной вариации ASUS STRIX GTX 780 OC Edition, хотя до неё остаётся не так и много.

GRID Autosport

Самая свежая по дате выхода игра – GRID Autosport – у нас осталась напоследок.

ASUS STRIX GTX 780 OC Edition совсем немного отстаёт от более скоростной MSI GeForce GTX 780 Lightning, но всё же оказывается быстрее AMD Radeon R9 290X. Неполноценное ядро GK110 на видеокарте ASUS STRIX GTX 780 OC Edition не полностью компенсируется даже отменным для воздушного охлаждения разгоном, так как производительность ASUS ROG Matrix GTX 780 Ti Platinum, у которой графический процессор не имеет отключенных блоков, так и осталась не достигнута.

Дополним построенные диаграммы итоговой таблицей с результатами тестов с выведенными итоговыми средним и минимальным значением FPS по каждой видеокарте.

Далее переходим к сводным диаграммам.

4. Сводные диаграммы

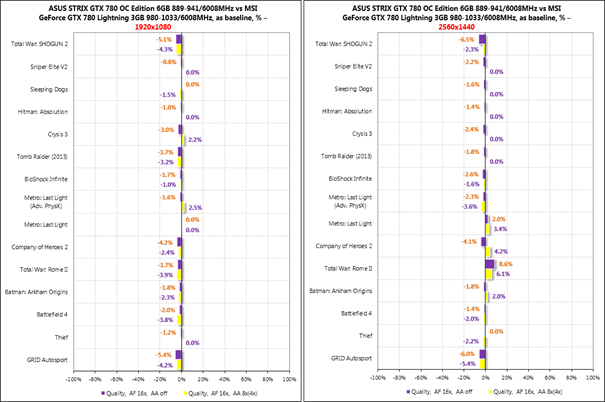

Сначала давайте сравним производительность двух GeForce GTX 780. Напомним, что у ASUS STRIX GTX 780 OC Edition вдвое больше видеопамяти, а у MSI GeForce GTX 780 Lightning больше разогнано ядро. Вот как соотносится производительность двух этих видеокарт.

В большинстве тестов MSI GeForce GTX 780 Lightning вполне закономерно опередила ASUS STRIX GTX 780 OC Edition, но в Metro: Last Light и особенно в разрешении 2560х1440 пикселей игры Total War: Rome II STRIX всё же удаётся опередить конкурента. В среднем по всем игровым тестам ASUS STRIX GTX 780 OC Edition отстаёт от MSI GeForce GTX 780 Lightning на 1,5-2,3% в разрешении 1920х1080 пикселей и на 0-1,6% в разрешении 2560х1440 пикселей.

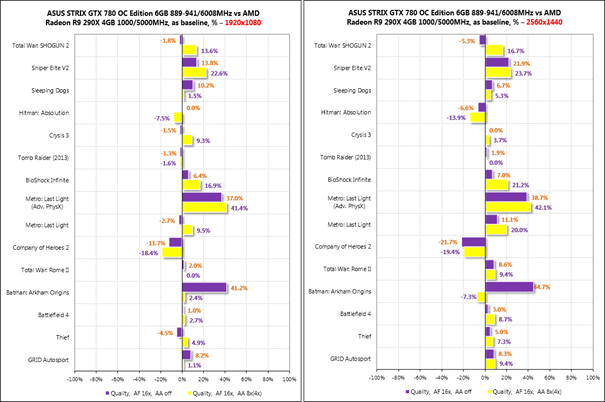

Теперь оценим производительность ASUS STRIX GTX 780 OC Edition на фоне AMD Radeon R9 290X в эталонном исполнении, хотя на сегодняшний день оригинальные видеокарты данных моделей NVIDIA и AMD стоят одинаково.

ASUS STRIX GTX 780 OC Edition слегка отстаёт в Hitman: Absolution, отдельных режимах Tomb Raider (2013), Total War: SHOGUN 2 – Fall of the Samurai, Batman: Arkham Origins и Thief, но серьёзно проигрывает только в Company of Heroes 2. В остальных играх новинка быстрее конкурента, где особенно ярко выглядит её преимущество в Metro: Last Light (с Adv. PhysX), Batman: Arkham Origins без сглаживания и Sniper Elite V2. Математически в среднем по всем тестам ASUS STRIX GTX 780 OC Edition быстрее AMD Radeon R9 290X на 6-7% в разрешении 2560х1440 пикселей и на 8-9% в разрешении 2560х1440 пикселей.

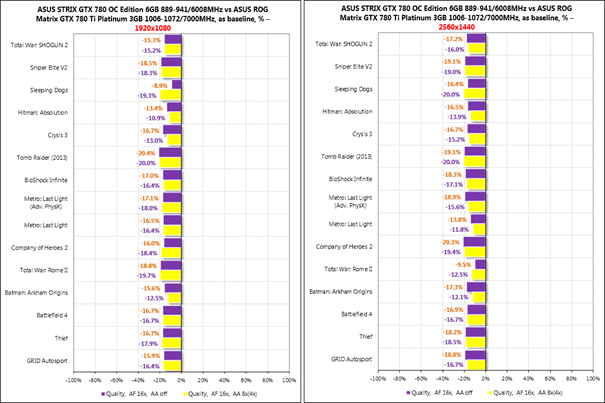

Теперь попробуем ASUS STRIX GTX 780 OC Edition противопоставить старшую ASUS ROG Matrix GTX 780 Ti Platinum, и узнать, каково будет её отставание от флагманской однопроцессорной видеокарты ASUS.

Здесь всё наглядно и просто: минус 16% в 1920х1080 и минус 16-17% в 2560х1440. О том сколько из этого отставания можно компенсировать полученным нами разгоном ASUS STRIX GTX 780 OC Edition, мы узнаем по последней на сегодня паре сводных диаграмм.

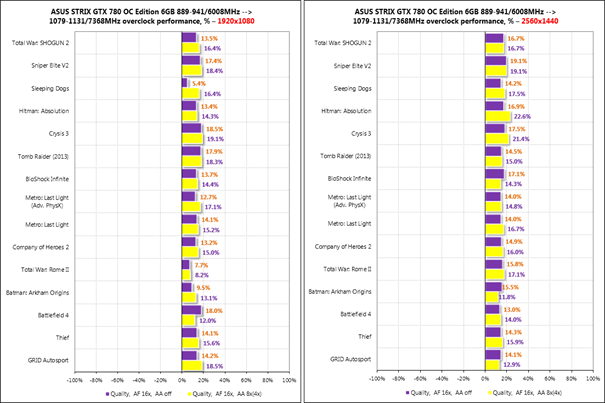

Получилось, что 21-процентный разгон ядра и почти 23-процентный разгон видеопамяти приносит ASUS STRIX GTX 780 OC Edition 13,6-15,5% производительности в разрешении 1920х1080 пикселей и 15,4-16,4% в разрешении 2560х1440 пикселей. Неплохо, но до производительности ASUS ROG Matrix GTX 780 Ti Platinum всё же чуточку ещё не хватает.

5. Энергопотребление

Измерение энергопотребления системы с различными видеокартами осуществлялось с помощью многофункциональной панели Zalman ZM-MFC3, которая показывает потребление системы «от розетки» в целом (без учёта монитора). Измерение было проведено в 2D-режиме, при обычной работе в Microsoft Word или «интернет-сёрфинге», а также в 3D-режиме. В последнем случае нагрузка создавалась с помощью четырёх последовательных циклов вступительной сцены уровня «Swamp» из игры Crysis 3 в разрешении 2560х1440 пикселей при максимальных настройках качества графики, но без использования сглаживания MSAA.

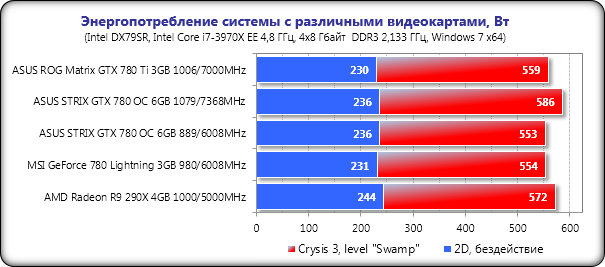

Давайте сравним уровень энергопотребления систем с протестированными сегодня видеокартами.

На номинальных частотах видеокарт энергопотребление систем с графическими картами NVIDIA практически не отличается, едва больше потребляет конфигурация с ASUS ROG Matrix GTX 780 Ti Platinum. Неплохой разгон героини сегодняшнего тестирования – видеокарты ASUS STRIX GTX 780 OC Edition – увеличивает уровень энергопотребления системы с ней сразу на 33 Вт в пике нагрузки. Причём, это немногим выше того значения, что нам сегодня продемонстрировала конфигурация с эталонной AMD Radeon R9 290X, так что вполне можно вновь отметить, что видеокарты данного класса на графических процессорах NVIDIA по-прежнему экономичнее продуктов конкурента. Добавим, что для любой из протестированных вариаций будет достаточно качественного блока питания мощностью 600 ватт.

Заключение

На сей раз у компании ASUS получилась видеокарта с интересной идеей, но, к сожалению, её недостаточно проработанной реализацией. Остановка вентиляторов системы охлаждения в 2D- и нересурсоёмких 3D-режимах, нацеленная на бесшумность видеокарты, напротив обернулась для ASUS STRIX GTX 780 OC Edition повышенным уровнем шума при их резком старте до достаточно высоких оборотов с последующим снижением скорости. Благо, проблема должна решаться редактированием версии BIOS, чтобы старт вентиляторов осуществлялся с более низких и, как следствие, комфортных для уровня шума отметок. А пока, эту «неясыть» лучше не будить.

Вообще, с точки зрения среднестатистического пользователя, оптимальным режимом 2D-работы вентиляторов на топовых видеокартах могла бы быть отметка 600-700 об/мин, при которых их и так не будет слышно. Полная остановка вовсе не обязательна, как нам кажется. Будем надеяться, что программисты компании ASUS в скором времени исправят эту ситуацию. В остальном видеокарта традиционно выполнена на самом высоком уровне, как и подобает продукции данной компании, а наш экземпляр ещё и отметился неплохим оверклокерским потенциалом, что не может не радовать любителей разгона и бесплатного роста производительности.
